Le montage :

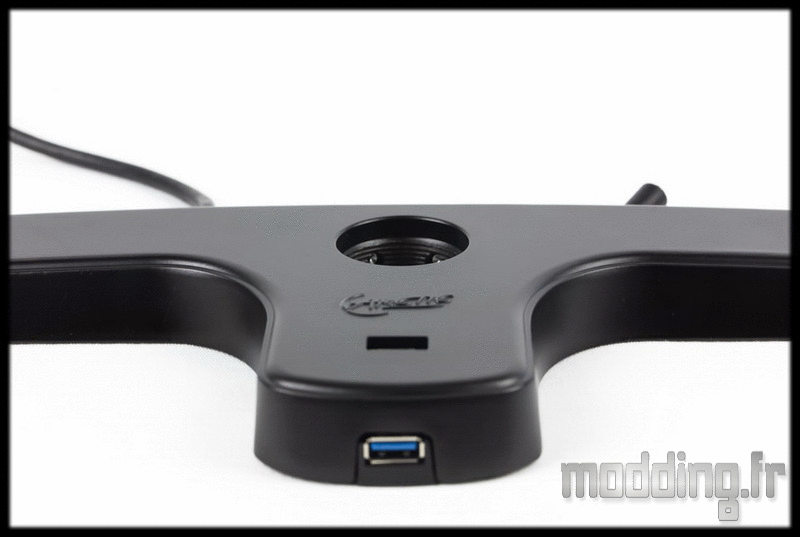

On visse la colonne au niveau du pied.
Nous conseillons d’assembler ces deux pièces une fois le support de fixation du Z2 Pro en place.

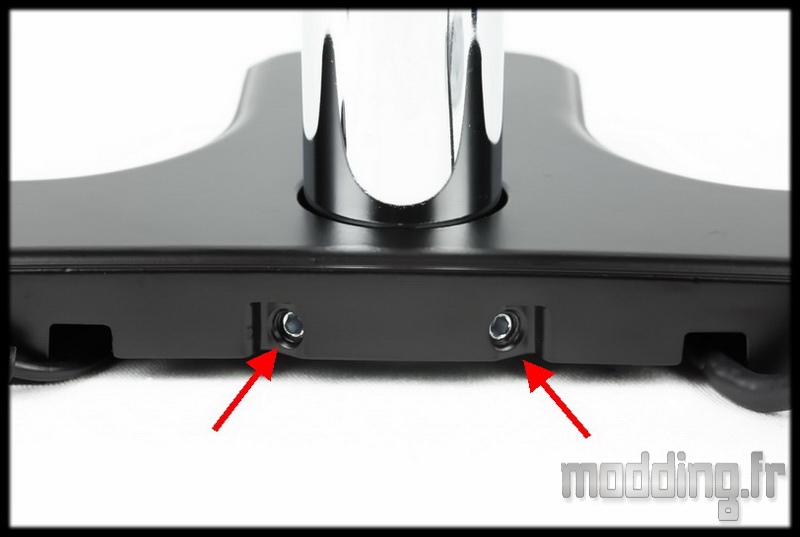

Une fois la colonne en place, nous sécurisons sa fixation par le biais de ces deux vis BTR placées à l’arrière du pied.
Ainsi la colonne n’aura pas tendance à tourner lors des mouvements que l’on appliquera aux bras.
On glisse ensuite le support par le haut de la colonne et ce jusqu’à rentrer en butée avec la bague.

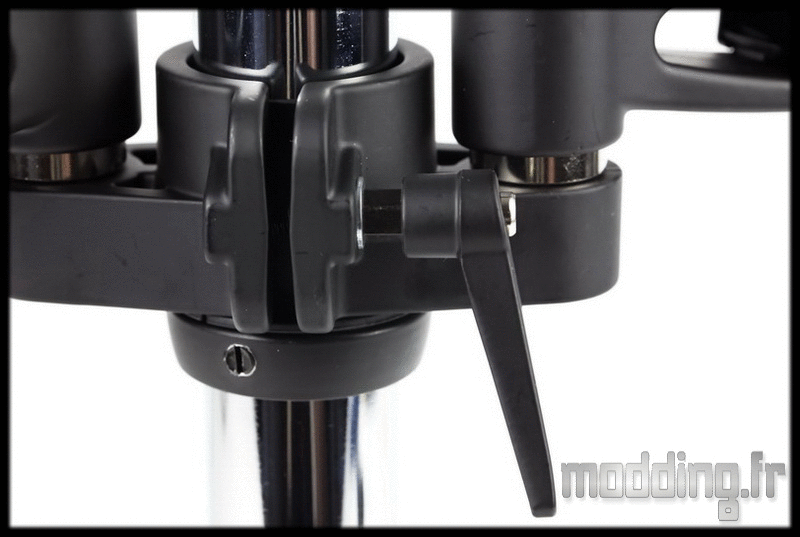

Il ne reste plus qu’à serrer le support sur la colonne en utilisant la manette dédiée.
On serre en montant la manette, lorsqu’elle arrive en butée on tire sur la manette pour qu’elle n’interagisse plus avec la vis de serrage et ainsi permettre de la ramener en position basse pour pouvoir serrer un peu plus le support sur la colonne.
Le but étant que plus rien ne bouge à ce niveau et qu l’on puisse bouger les bras du Z2 Pro sans que la partie centrale ne tourne sur la colonne.

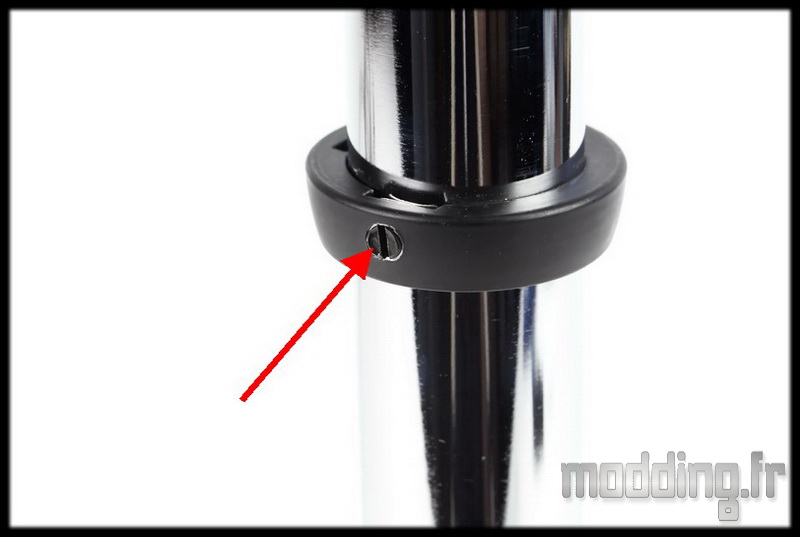

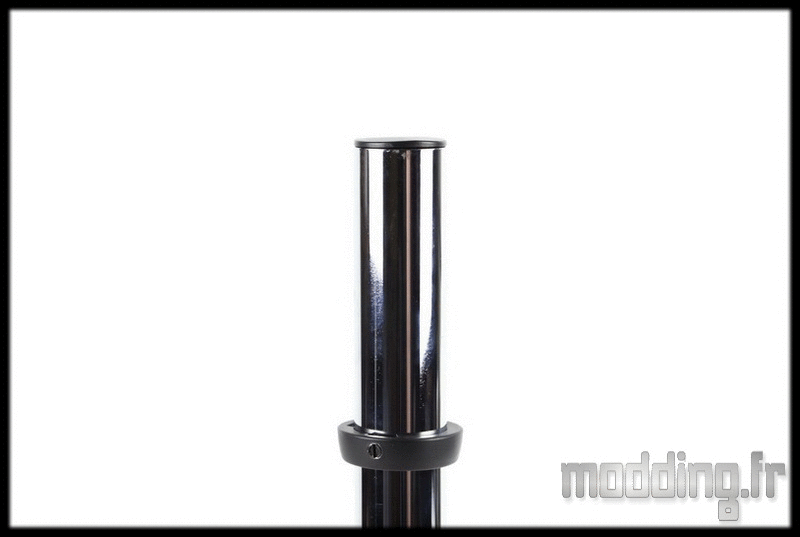

Si nous avons besoin de régler la hauteur du support, c’est directement sur la bague que l’on va agir en utilisant un tournevis plat pour dévisser les deux vis de la bague et ajuster cette dernière.
On ajustera ensuite le support pour le remettre au contact de la bague.

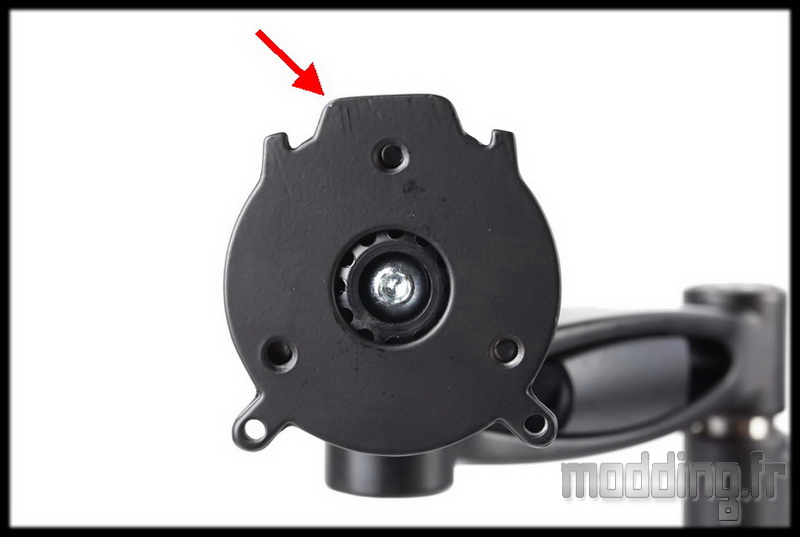

Au niveau des platines montées sur rotule, nous constatons qu’elles arborent une proéminence plate.
Cette partie doit être placée vers le haut.
Elle permet en effet de recevoir la platine de fixation de l’écran qui est dotée d’une encoche.

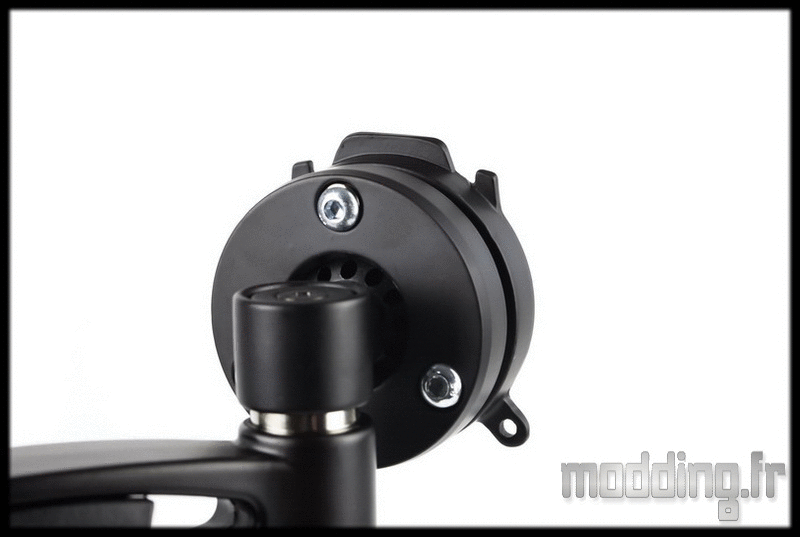

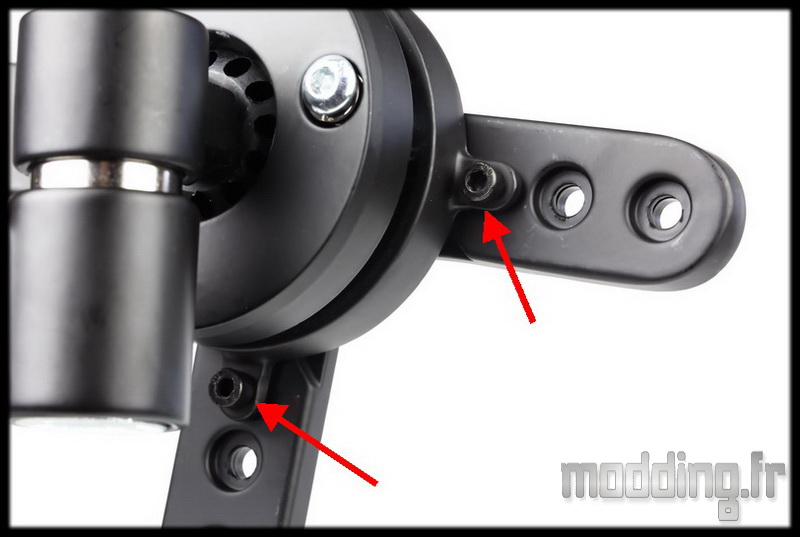

On vient ensuite sécuriser la fixation de la platine de fixation avec deux vis incluses dans le bundle.
Ces deux vis prennent place à l’opposée de l’encoche et donc en bas de la platine montée sur rotule.
Elles assurent ainsi la fixation des écrans sur chaque bras.

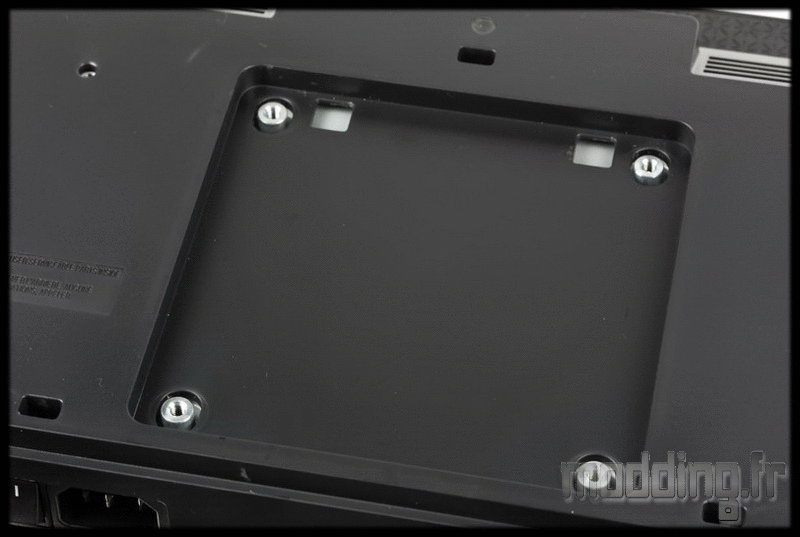

La platine de fixation est à la norme VESA avec deux entraxes : 75 mm ou 100 mm.
Les écrans sont en général dotés de point de fixation respectant cette norme mais la paroi arrière peut différer d’une marque à l’autre….
C’est pour cela qu’Arctic propose 6 types de vis dans son bundle de longueurs et diamètres différents (M4 en 12, 14 et 30 mm et M5 en 12, 14 et 30 mm).
De plus, comme c’est le cas avec nos écrans, nous pouvons avoir besoin d’entretoises pour fixer la platine….
Arctic fournit aussi ce type d’accessoires avec deux jeux de 5 et 15 mm.
Lors de la mise en place de la platine de fixation on veille à orienter l’encoche vers le haut de l’écran.
La marque propose deux types de fixation de son Z2 Pro en fonction de son positionnement en bord de table ou à l’intérieur de celle-ci.

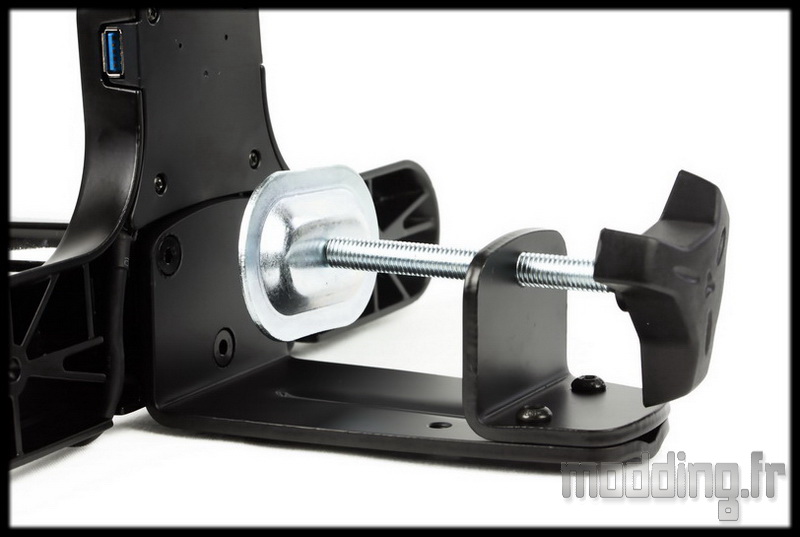

Pour la première solution, nous nous munissons de la fixation classique que l’on visse sous le pied avec les 3 vis M6 de 10 mm incluses dans le kit.
On utilise la clé Allen du bundle pour serrer les vis.
Nous avons deux positions quant à la mâchoire inférieure en fonction de l’épaisseur de la table.

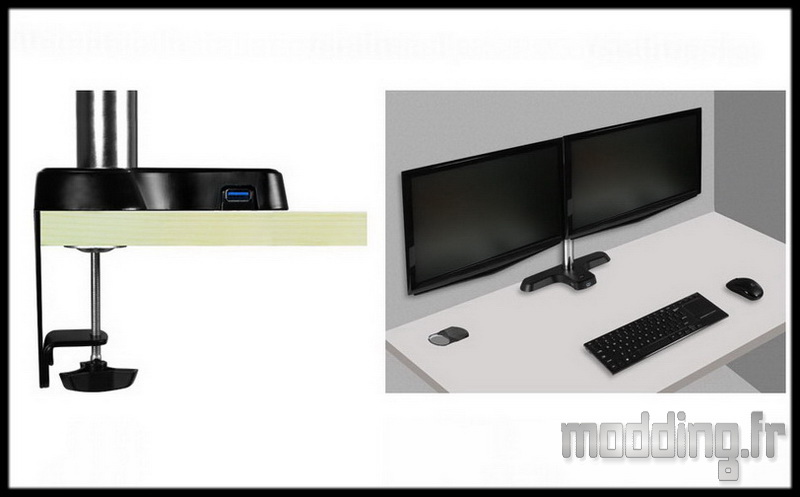

Nous allons pouvoir fixer le Z2 Pro en bord de table.
Le système permet de se fixer sur une table ayant une épaisseur maximale de 90 mm.

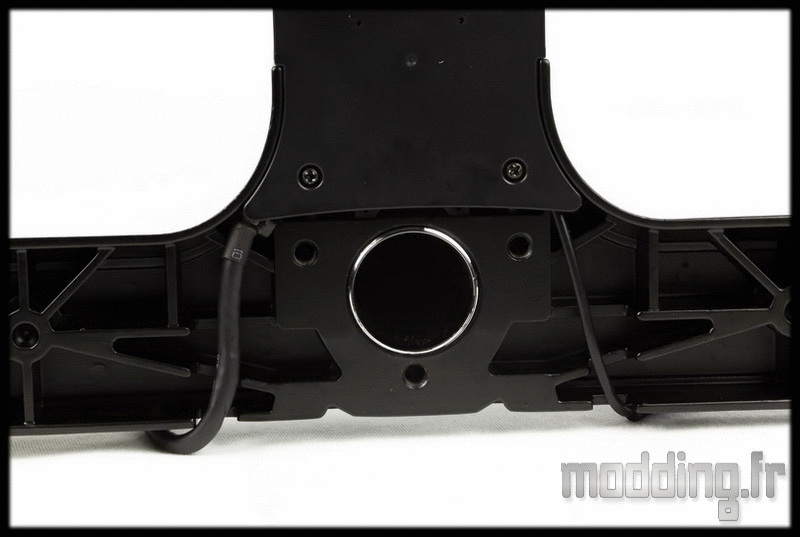

Il faut aussi veiller à faire sortir les deux câbles du Hub par les encoches placées sous le pied afin d’éviter de les pincer.

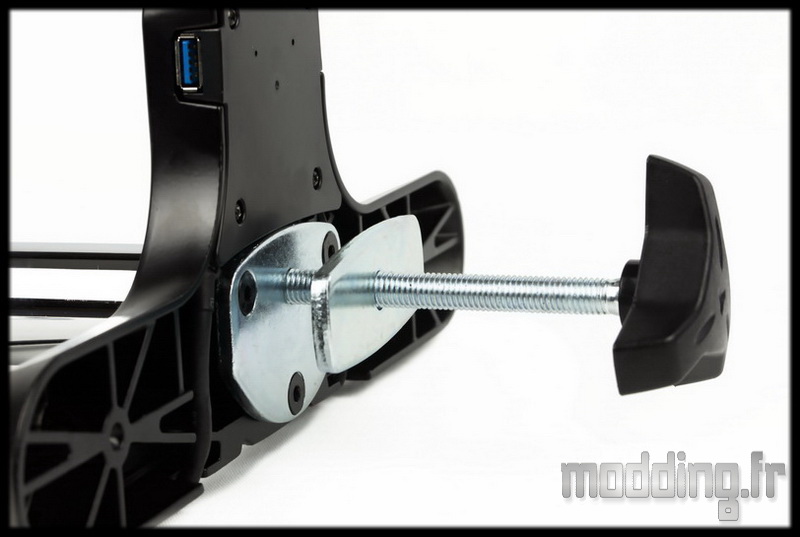

La deuxième solution implique de modifier le premier kit de fixation en ne gardant que la vis à main.

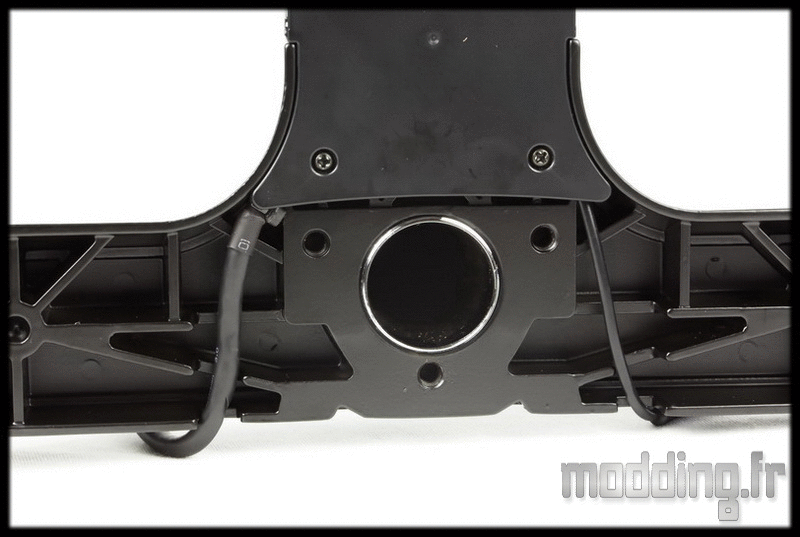

On fixe la plaque métallique spécifique (Sachet I), incluse dans le bundle sous le pied, avec les trois vis M6 de 10 mm.
On ne se trompe pas de sens au niveau de la plaque pour avoir la face avec les trous fraisés…
Ensuite nous prenons la grande vis à main du premier kit et on insère la deuxième plaque métallique (Sachet U).
Cette solution ne peut être viable que si la table est doté d’un trou d’au moins le diamètre de la vis à main tout en restant inférieur à 80 mm.

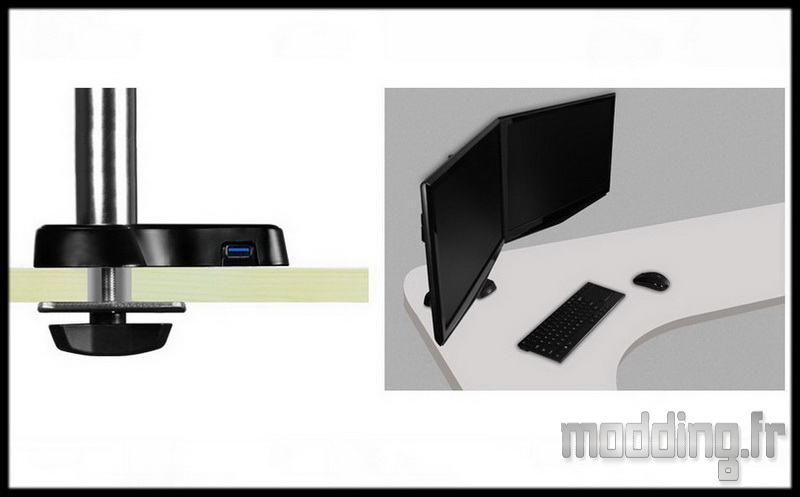

On pose le Z2 Pro au dessus de ce trou et on passe la vis à main avec la 2ème plaque sous la table pour ensuite la visser au travers de la table sur la plaque fixée sous le pied.
L’excédent de vissage termine sa course à l’intérieur de la colonne.
Cette deuxième possibilité permet de ne pas avoir les écrans en bord de table ce qui est plutôt sympa quand on a un bureau profond ou que l’on veuille placer le support au centre d’une table et avoir les écrans dos à dos.
Dans les deux cas, il est conseillé de n’utiliser que des tables pleines! exit les tables Ikea avec structure cartonnée en nid d’abeille… elles risquent de s’écraser au serrage….
