Les différents éléments :

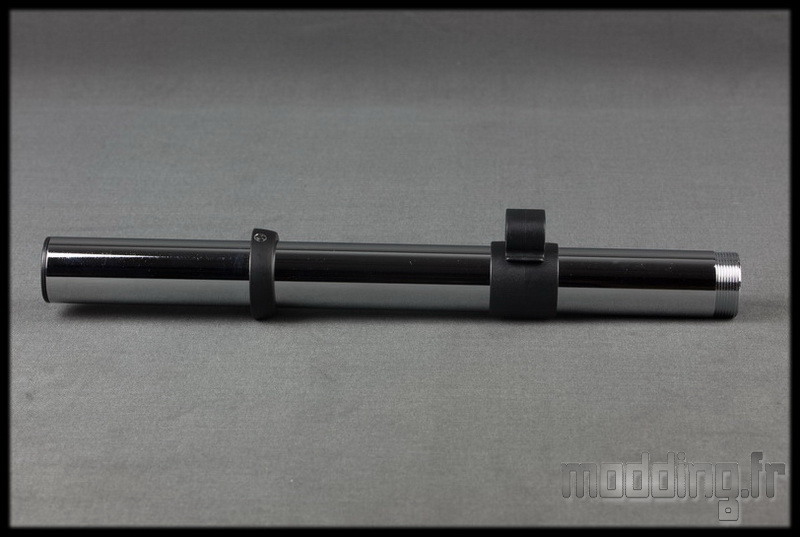

Nous avons la colonne en acier chromé qui mesure 360 mm de long en incluant le pas de vis et 33 mm de diamètre.
Elle est dotée d’un capuchon en plastique noir sur son extrémité supérieure.

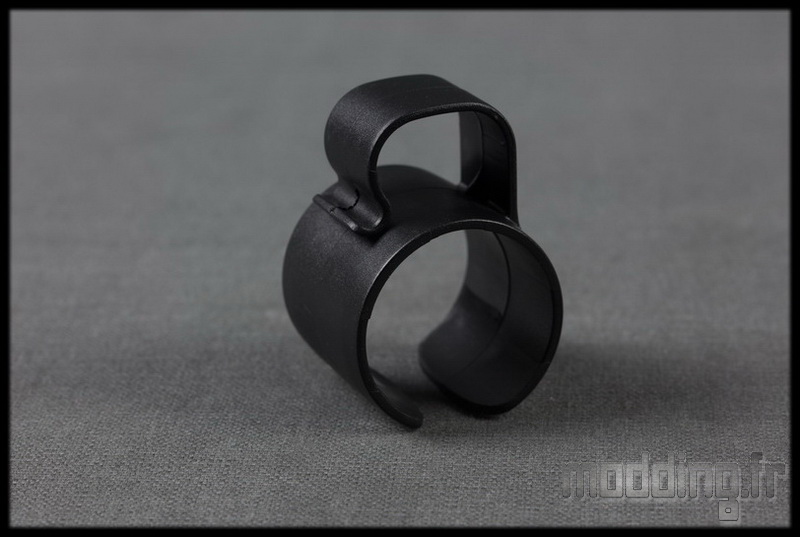

Deux autres éléments sont fixés sur cette colonne avec notamment cet accessoire en plastique noir qui intègre un passe câble.

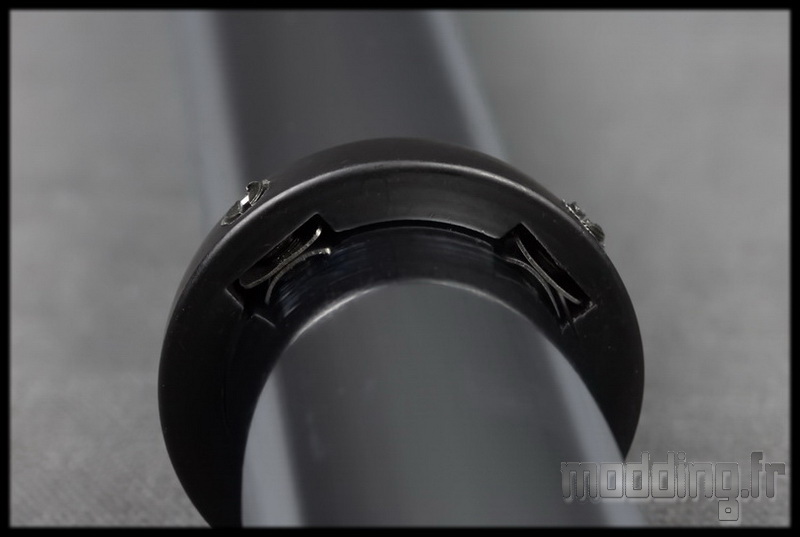

Et une bague qui se fixe à la colonne par l’intermédiaire de deux vis qui prennent appui sur la paroi de cette dernière.
Elle permet le réglage en hauteur des deux bras et par conséquence des deux écrans.
Il faudra se munir d’un tournevis plat pour régler la hauteur de cette bague, outil fourni dans le bundle (une des extrémités de la clé Allen). On aurait peut être préféré un système avec vis à main.

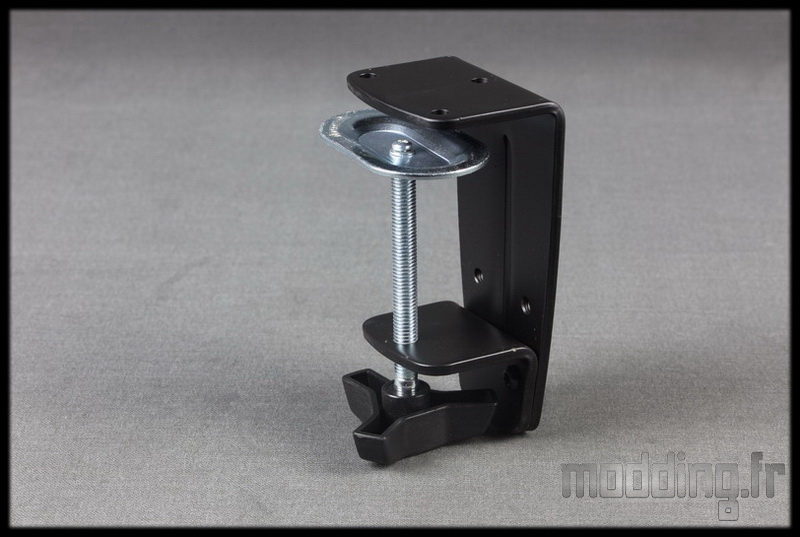

Nous avons le système de fixation du pied au niveau de la table qui permet de mettre en place le Z2 Pro au bord du bureau.
Nous verrons lors du montage qu’Arctic propose un autre système de fixation.
Le Z2 Pro est un support deux écrans, c’est donc deux fixations que nous trouvons dans la boite.

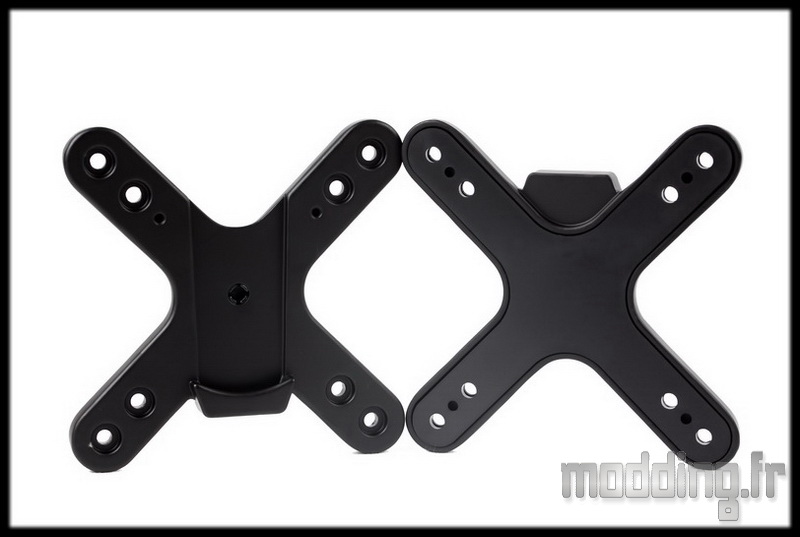

Fixations à la norme VESA avec deux entraxes : 75 et 100 mm.
Elles sont constituées d’une partie en plastique qui va contre le dos de l’écran et une partie métallique en aluminium peint en noir.

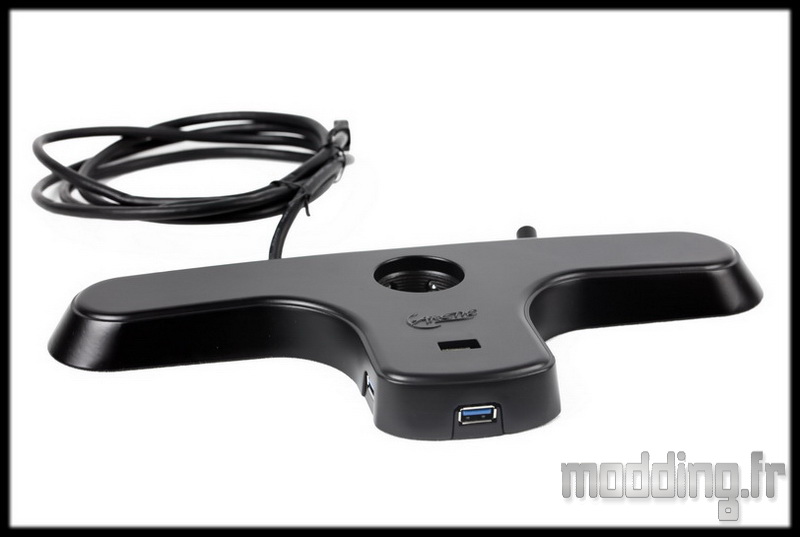

Le pied du Z2 Pro en aluminium noir avec le logo de la marque en relief sur la partie centrale juste en avant de l’emplacement de la colonne.
Il mesure dans son plus grand axe 304 mm par 137 mm sur son petit axe pour une épaisseur de 17 mm

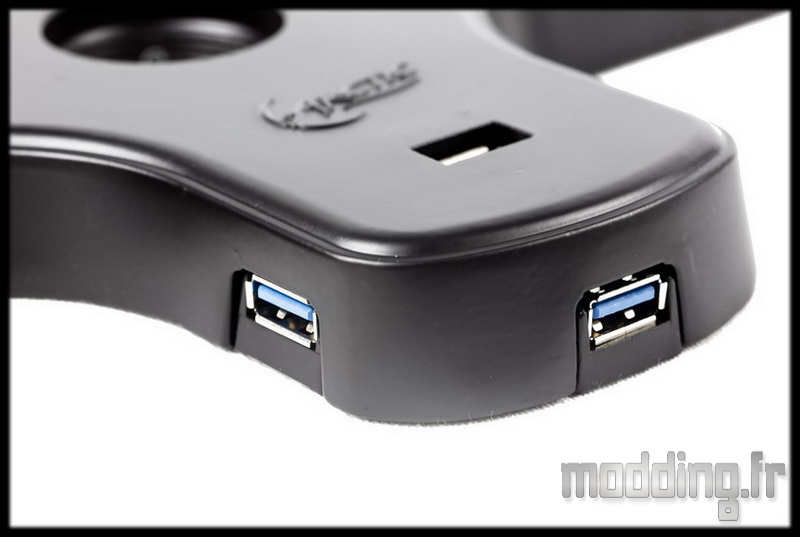

La petite astuce de la part d’Artic est d’intégrer un Hub USB 3.0 au niveau de ce pied avec 4 ports.
Un port sur le dessus et 3 autres sur le bord du pied.
Une attention bien sympathique!!!

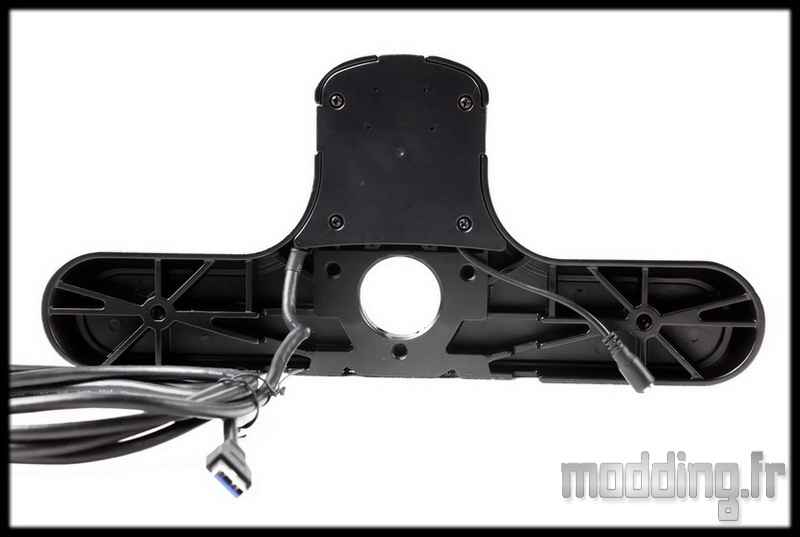

En retournant le pied nous voyons qu’il est constitué de multiples renforts visant à rigidifier la pièce.
Deux câbles émergent de la partie avant recouverte par un cache en plastique.
L’un d’eux est assez long avec ses 2 mètres et se termine par une prise USB qui se branche sur l’un des ports USB 3.0 de l’ordinateur.
L’autre est beaucoup plus court avec seulement 90 mm et intègre une prise d’alimentation ce qui permet d’avoir un Hub USB 3.0 alimenté directement sur secteur et d’assurer la mise en place de n’importe quel périphérique USB.

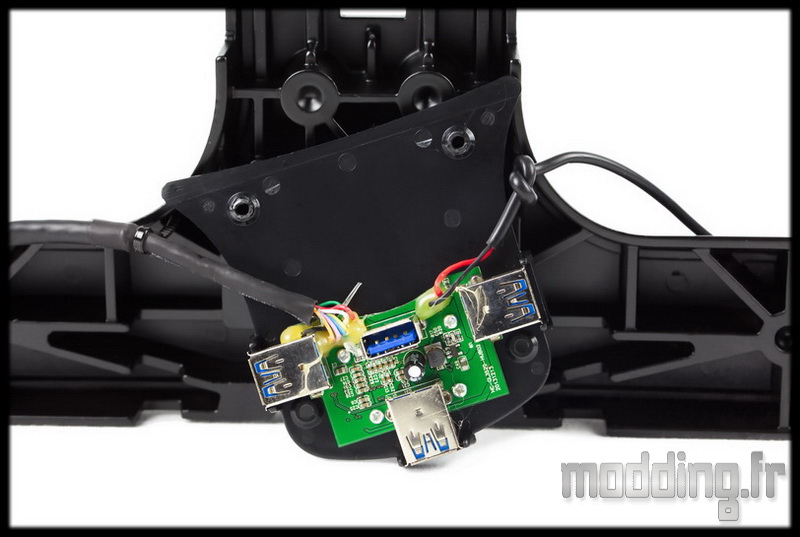

Le cache plastique est fixé sous le pied par 4 vis.
Il dissimule l’électronique du Hub USB 3.0

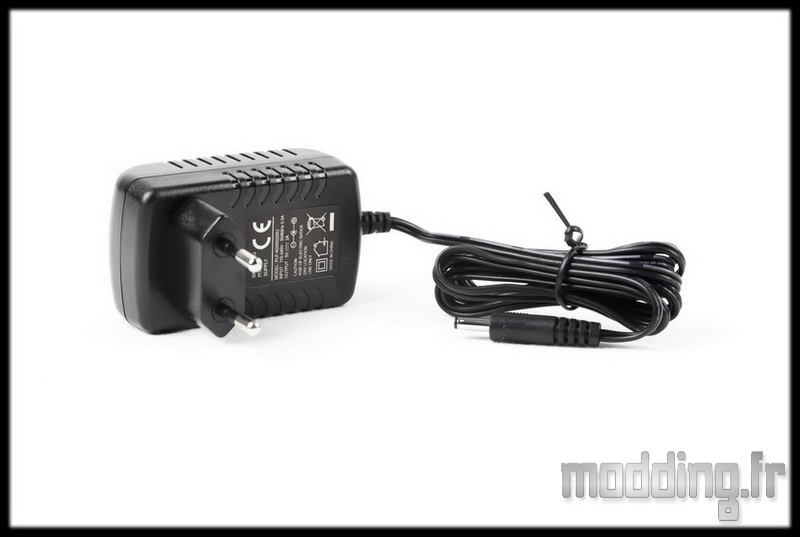

Le bloc d’alimentation externe avec son câble de 2 mètres.
Il fournit en sortie une tension de 5 V avec un ampérage de 2 A.

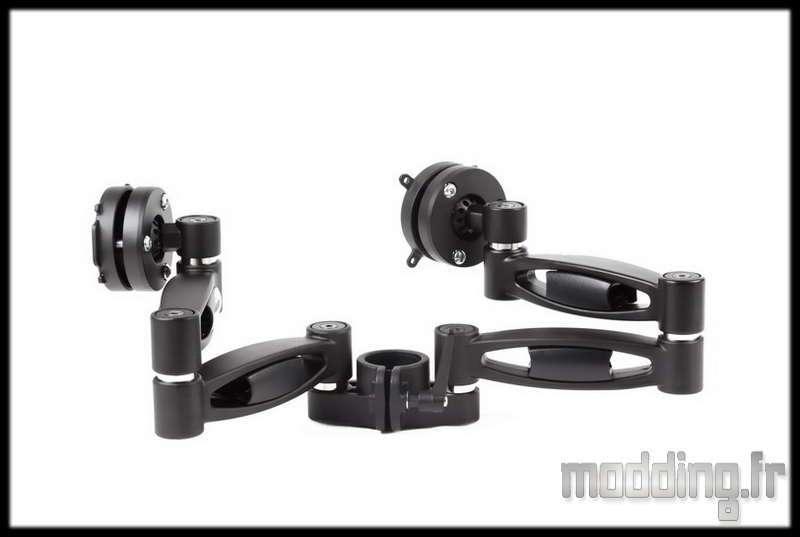

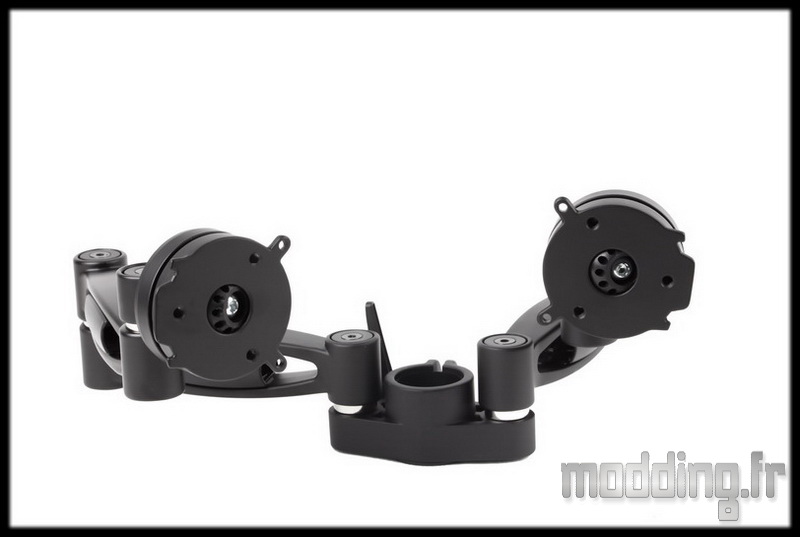

Pied, colonne, on passe maintenant au support lui même avec ses deux bras articulés sur 3 axes en comptant la partie terminale montée sur rotule.
Chaque bras est en aluminium et peut supporter jusqu’à 10 kg.
Aux extrémités des deux bras nous avons une platine qui vient recevoir les supports de fixation des écrans.
Nous rentrons plus dans les détails dans la section montage.

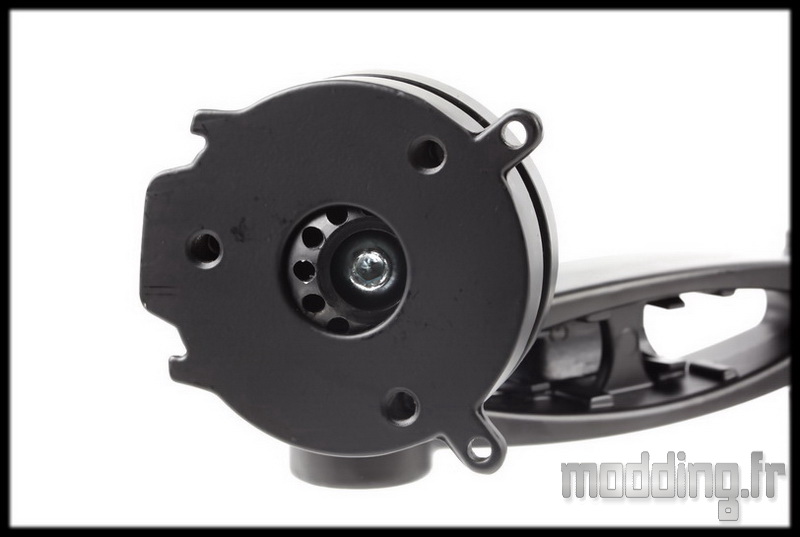

On constate que ces platines sont montées sur rotule avec un système de 3 vis placées à l’arrière permettant de brider le mécanisme en fonction du poids de l’écran.

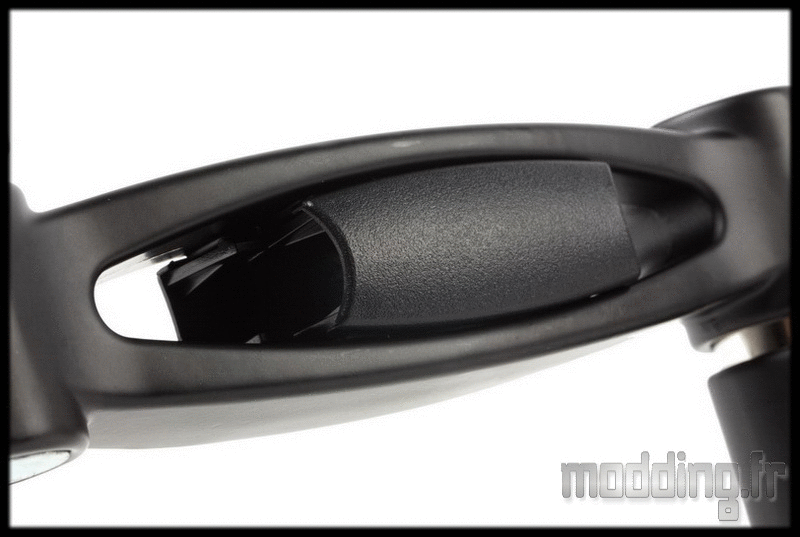

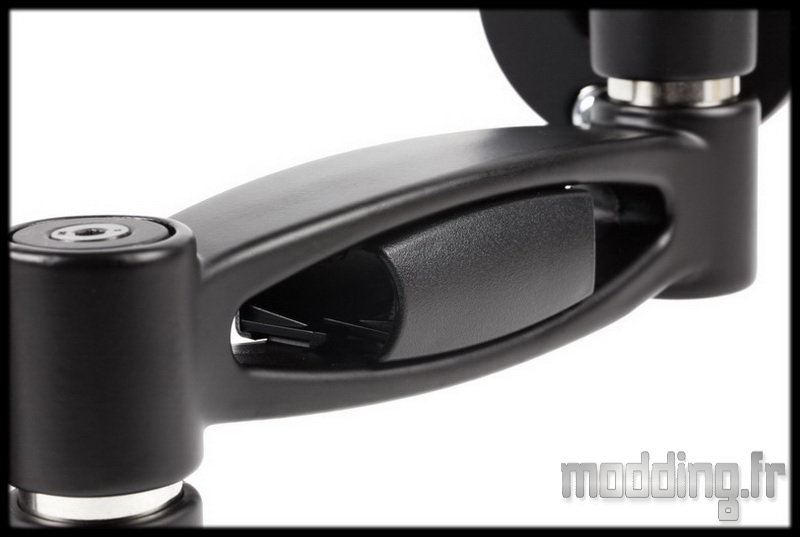

Nous avons des caches en plastique de part et d’autre des pièces qui composent les bras.
Ces caches amovibles permettent d’insérer les câbles des moniteurs et de les guider jusqu’à la colonne.

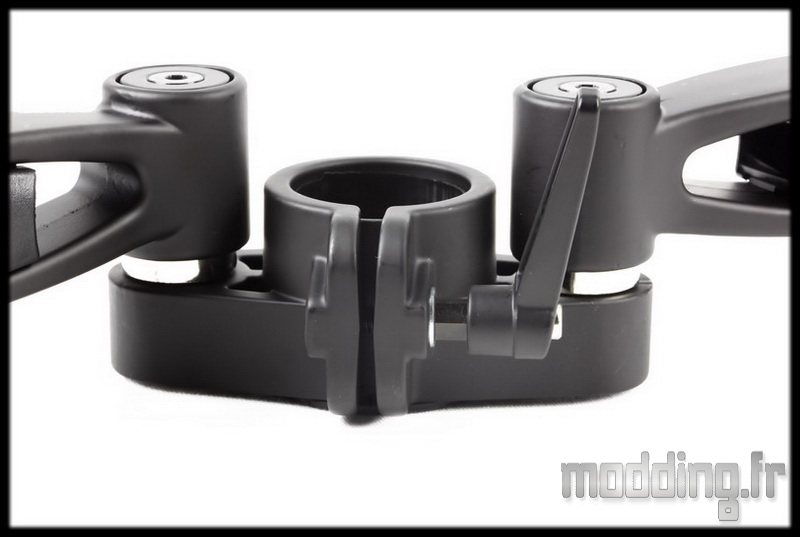

Les deux bras sont reliés entre eux par cette pièce centrale en aluminium, pièce qui vient se placer sur la colonne.
Nous distinguons un insert en plastique pour assurer le coulissement sur la colonne sans abîmer cette dernière.
Le serrage s’effectuer par une manette en aluminium histoire d’éviter qu’elle ne cède sous notre force “herculéenne”…
