Les tests :
Config de test :

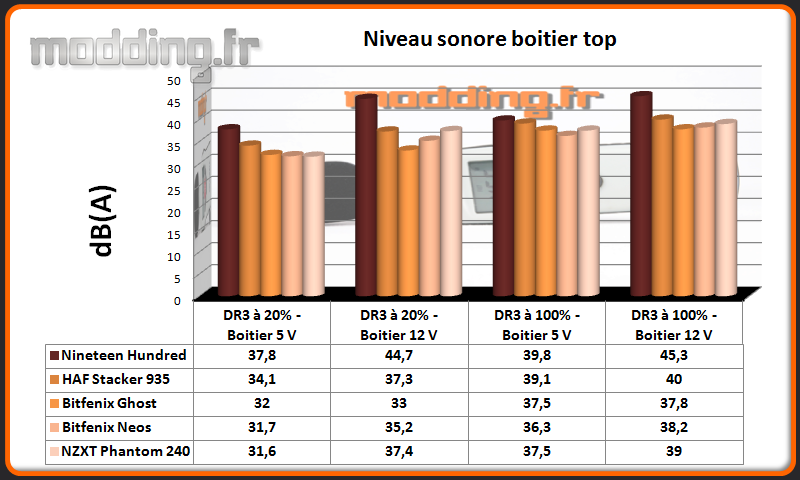

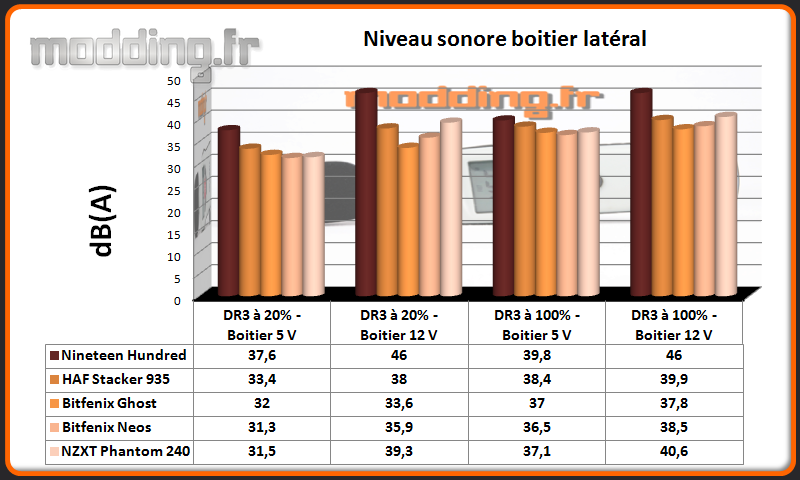

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, a mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier Low – Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier High – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier Low– Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier High – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Les ventilateurs du boitier sont munis de leur propre interrupteur deux positions L (Low) et H (High), le ventirad est géré par le logiciel d’Asus Thermal Radar 2.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, à l’heure du test, elles roupillent….).
OK! 6 ventilateurs en action! ça commence à faire par rapport aux autres boîtiers du comparatif qui en comportent au maximum 2…
En mode “High”, le boiter ne fait pas dans la discrétion, et ça commence même à vibrer… après enquête, il s’avère qu’un des ventilateurs du dessus vient toucher le top plastique du boitier de part son inclinaison vers l’arrière.
En mode “Low” cela reste plus raisonnable mais sans pour autant être inaudible.
Les ventilateurs du Nineteen Hundred
Un test est effectué sur le ventilateur du boitier : modèle TwoCool 120
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.
Pour une gestion du TwoCool par un rheobus, le ventilateur doit être en position “High”. On peut d’ailleurs considérer ce switch comme un adaptateur avec une résistance intégrée.

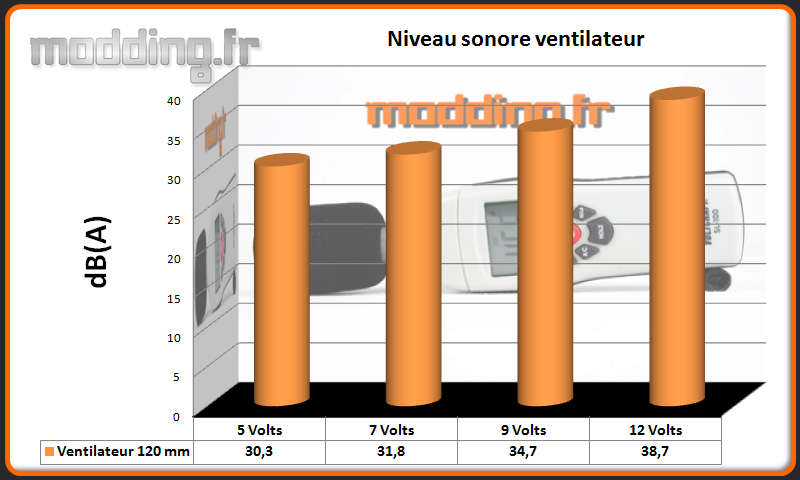

Niveau sonore

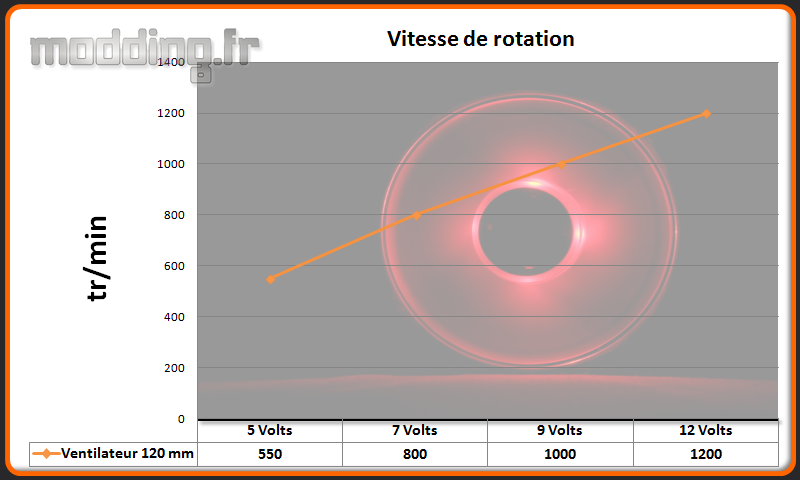

Vitesse de rotation
Le TwoCool, pris a part de ses confrères, se montre relativement silencieux jusqu’à 9 V.
D’après la courbe de la vitesse de rotation, nous pouvons en déduire que le mode “Low” est en 7 V et que le mode “High” est en 12 V.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel Thermal Radar 2 en mode standard :
- –> 40° = 20%
- 40°–> 60° = 20% –> 54%
- 60° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

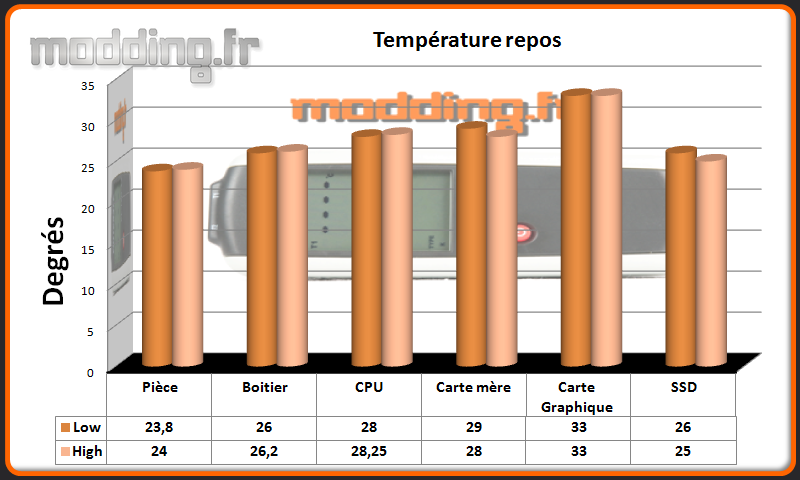

Repos

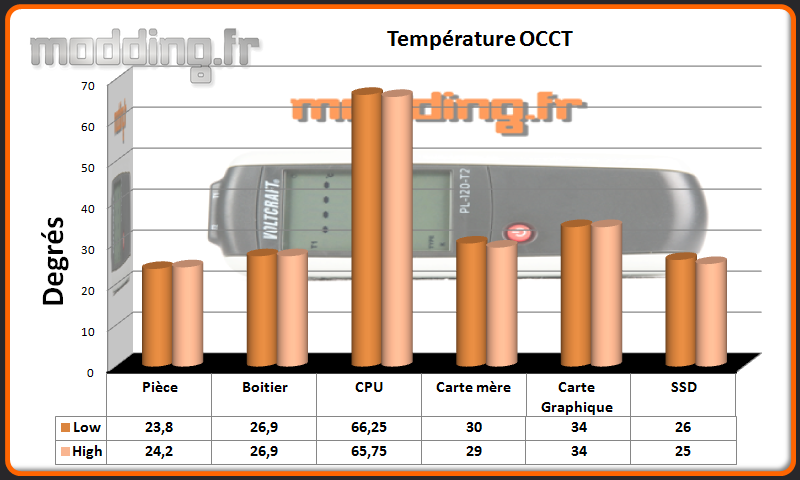

OCCT CPU

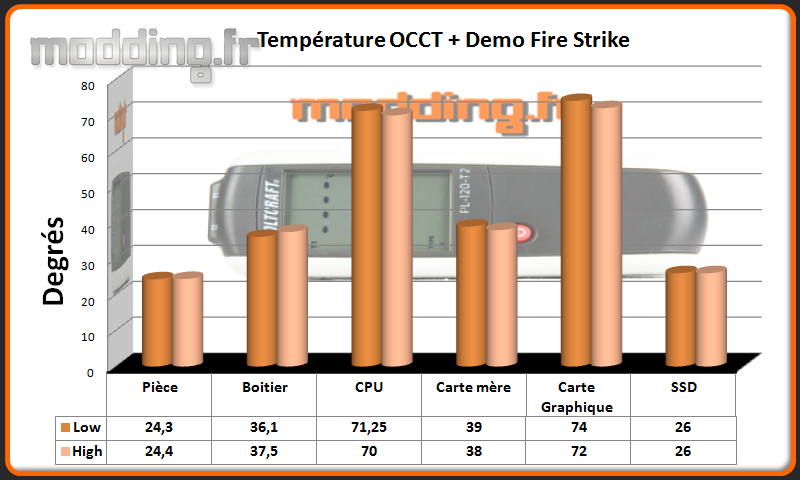

OCCT CPU + Fire Strike

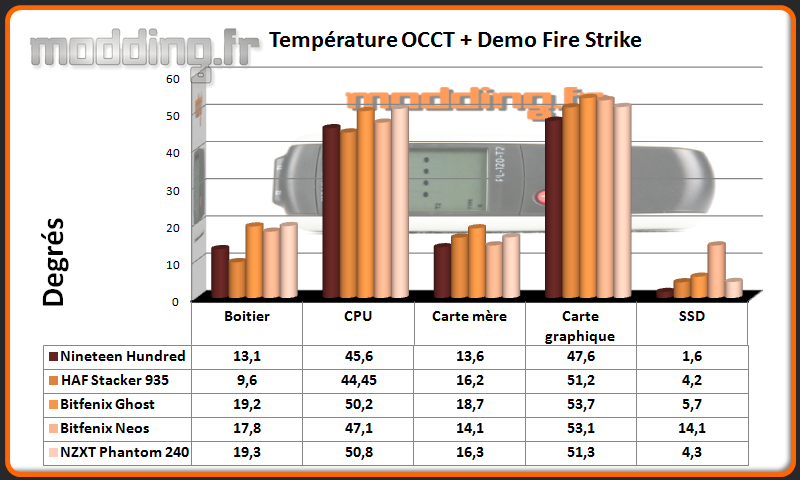

Un tableau comparatif sous une session OCCT + démo de Fire Strike avec le ou les ventilateurs du boitier à 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Là aussi les 6 ventilateurs présents participent activement au refroidissement des composants installés dans le boitier.
Tout ce petit monde profite bien de ce flux d’air optimal.
