L’intérieur :
Le Nineteen Hundred est un boitier composé de deux parties.
Nous avons un compartiment en bas du boitier qui a une hauteur de 135 mm.

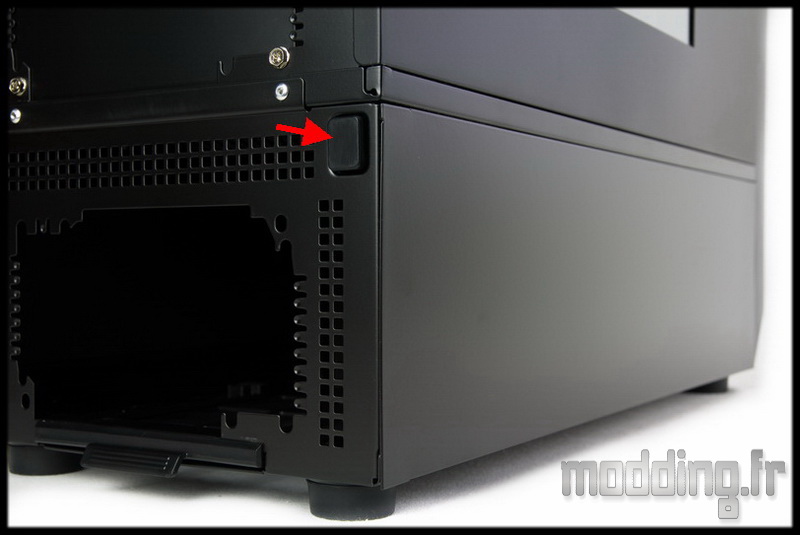

Les boutons, que nous avons vu sur la page précédente, permettent de libérer les portes de ce compartiment.

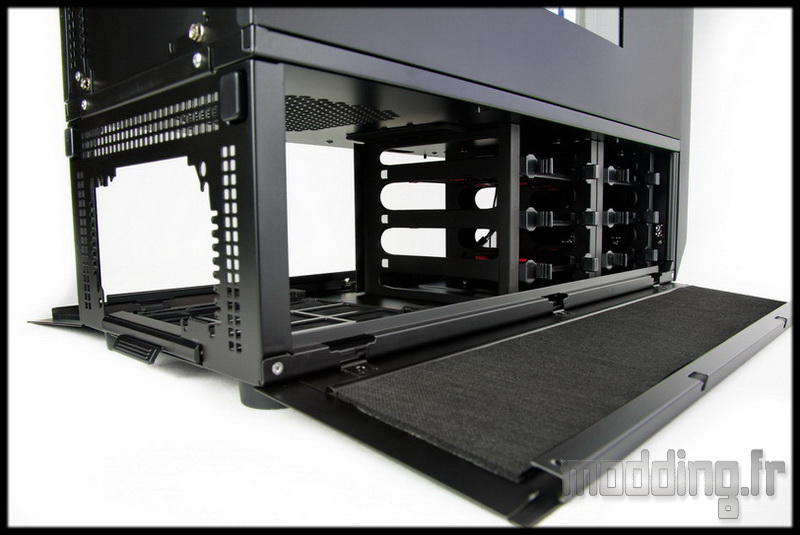

On exerce une simple pression sur ledit bouton et la porte s’abat sur le sol.
Cette dernière est fixée au châssis par un système de charnière.

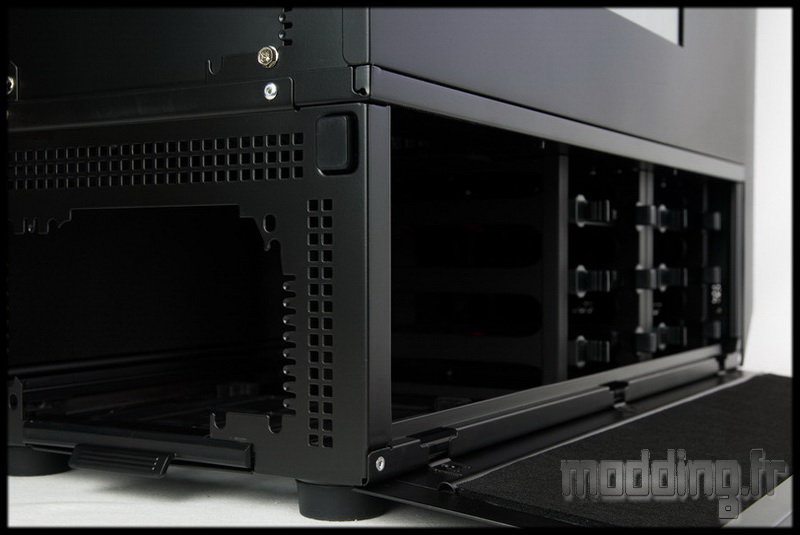

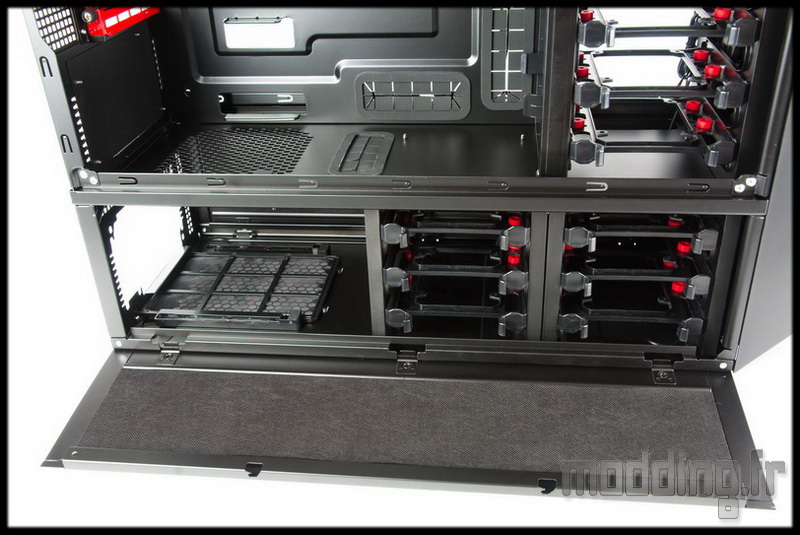

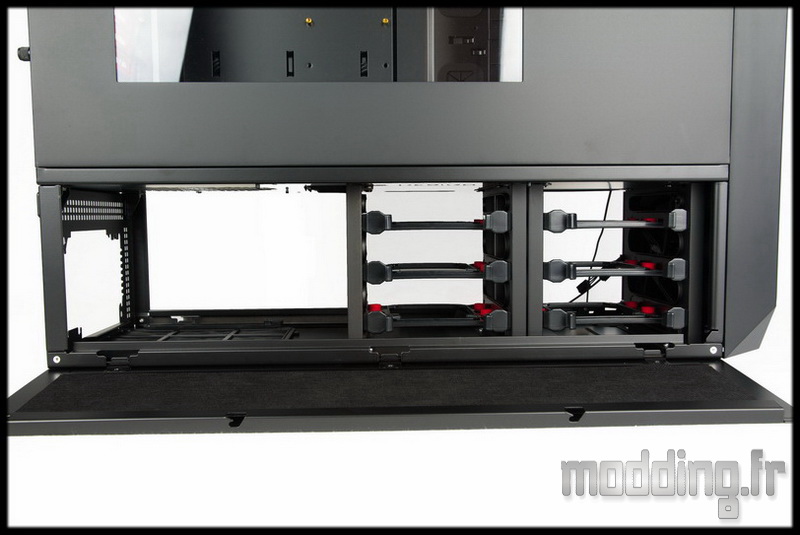

Une fois la deuxième porte ouverte, on a accès total à un compartiment dédié stockage et alimentation.
On note la présence sur les portes d’un isolant acoustique.

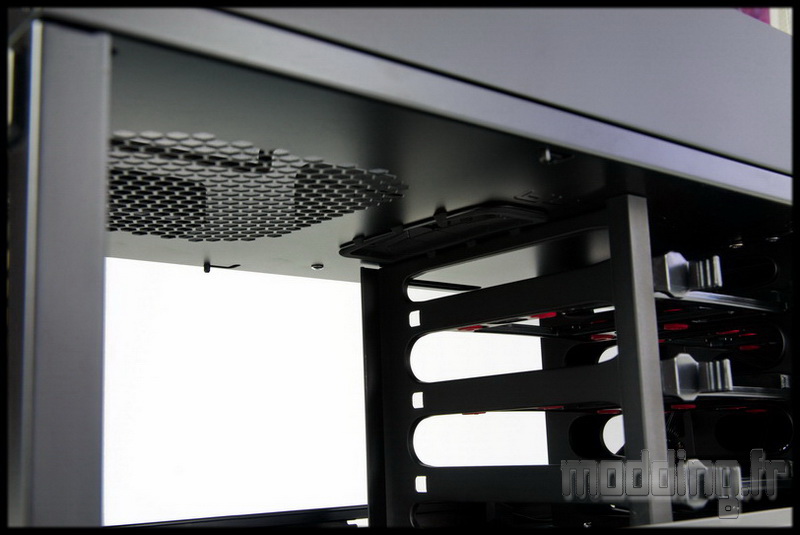

Le dessus de ce compartiment est muni d’une grille en nid d’abeille pour le bloc d’alimentation du compartiment principal, et plus en avant d’une ouverture munie d’un grommet en caoutchouc pour le passage des câbles.

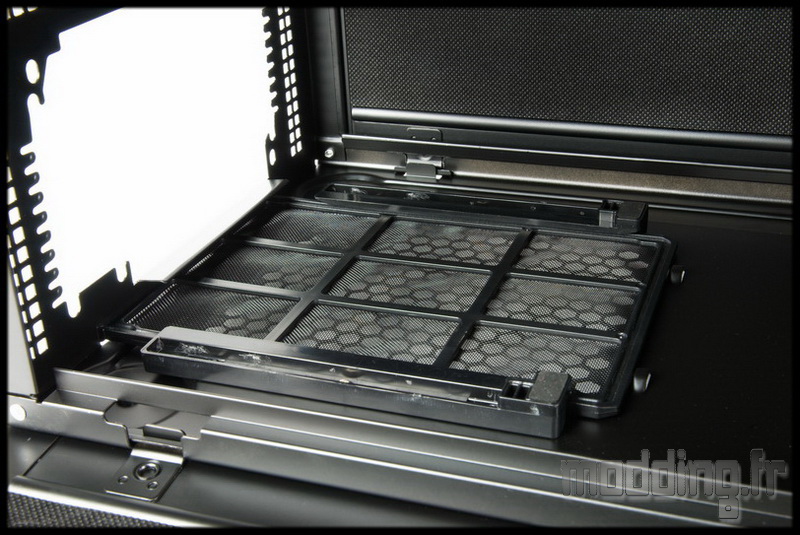

Le bas intègre le système du filtre amovible sur tiroir. Système qui intègre deux plots en caoutchouc vers l’avant.
L’alimentation repose donc sur ces deux plots, mais sur l’arrière c’est un repli du châssis qui vient accueillir le bloc à ce niveau… quelle bizarrerie de ne pas avoir carrément intégrer 4 plots caoutchoucs!
En arrière, nous avons donc l’emplacement pour le bloc d’alimentation. Plus en avant nous avons deux cages HDD avec trois tiroirs chacun pouvant accueillir des unités de stockage en 3.5″ ou 2.5″.
Tout à l’avant, un emplacement pour ventilateur en 120 mm est dédié à ce compartiment.
Malheureusement, les cages HDD, bien qu’elles soient vissées au compartiment supérieur, sont fixées à la base du boitier par des rivets.
En plus, du fait de la conception des portes de ce compartiment, il faudra mettre la main sur la Dremel pour transformer le tout en une section dédiée au watercooling.

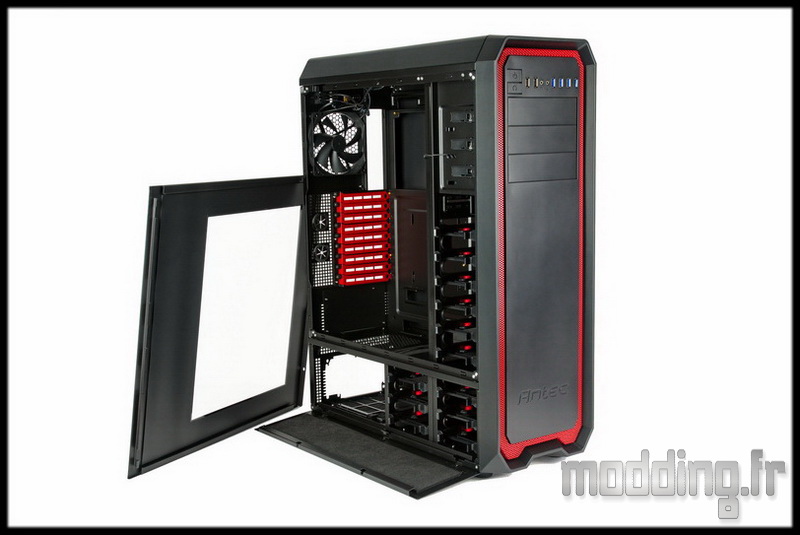

On passe sur le compartiment principal avec une première porte latérale, munie d’une vitre transparente, fixée au châssis par deux vis à main. La vitre mesure 290 mm par 360 mm.
Le compartiment principal est doté d’une hauteur de 505 mm (dimension interne).

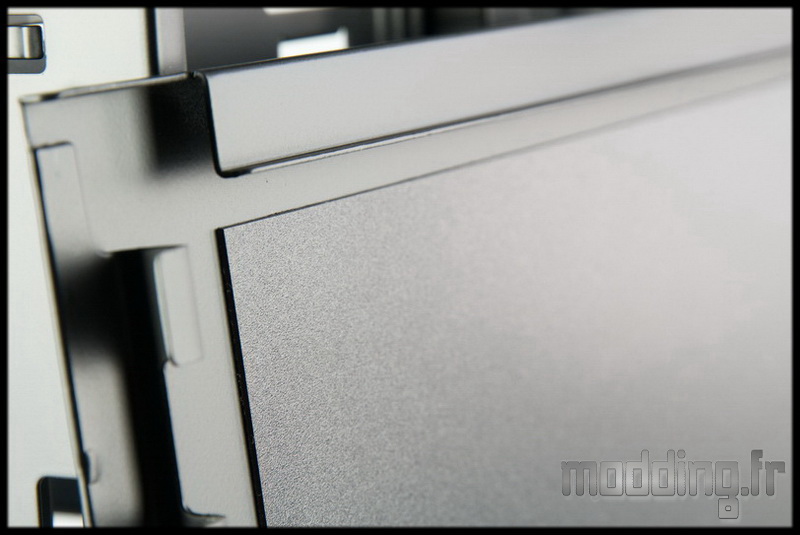

L’autre porte latérale est munie d’un revêtement acoustique.
Les portes comme le châssis sont constitués d’acier de 0.8 mm d’épaisseur (ce qui explique le poids).

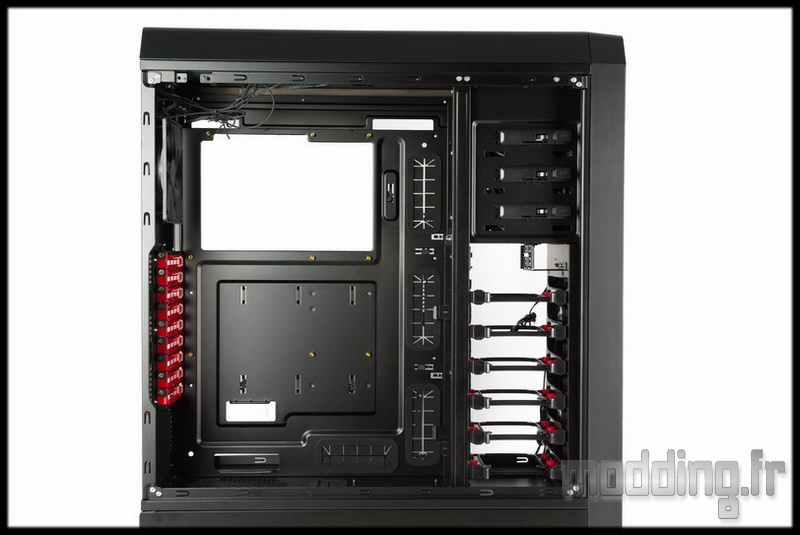

Aménagement interne classique avec une disposition 2/3 – 1/3.
L’intérieur des deux compartiments est de couleur noire.

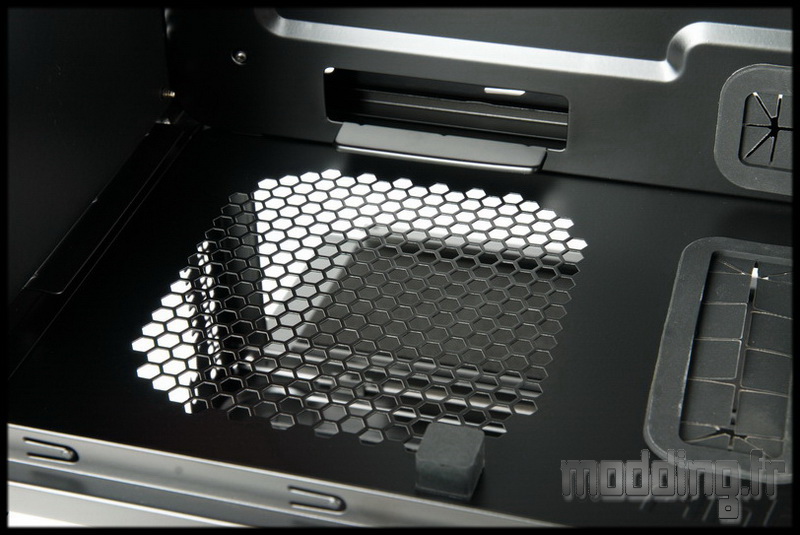

On retrouve sur le bas, la grille en nid d’abeille ainsi que l’ouverture qui communique avec le compartiment inférieur.
Au niveau de la grille qui permet d’apporter l’air au bloc d’alimentation, ce dernier va reposer sur un plot en caoutchouc et deux rebords métalliques issus d’un pli de la paroi acier…
OK… les plots caoutchoucs sont donnés au compte goutte… bizarre! j’ai dit bizarre! comme c’est étrange…

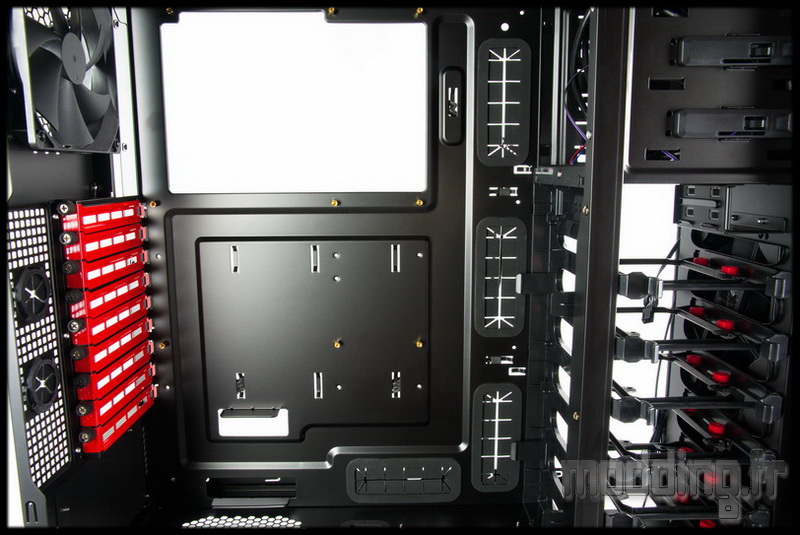

Le plateau de la carte mère peut recevoir des formats ATX, micro ATX, mini ITX (…. qui peut le plus peut le moins!) mais aussi E-ATX (305 x 330 mm) et SSI CEB (305 x 267 mm).
Il est doté d’une très grande ouverture pour l’accès à l’arrière de la carte mère et plusieurs ouvertures disposées sur le pourtour du plateau. 4 de ces-dernières sont munies de grommets caoutchoucs.

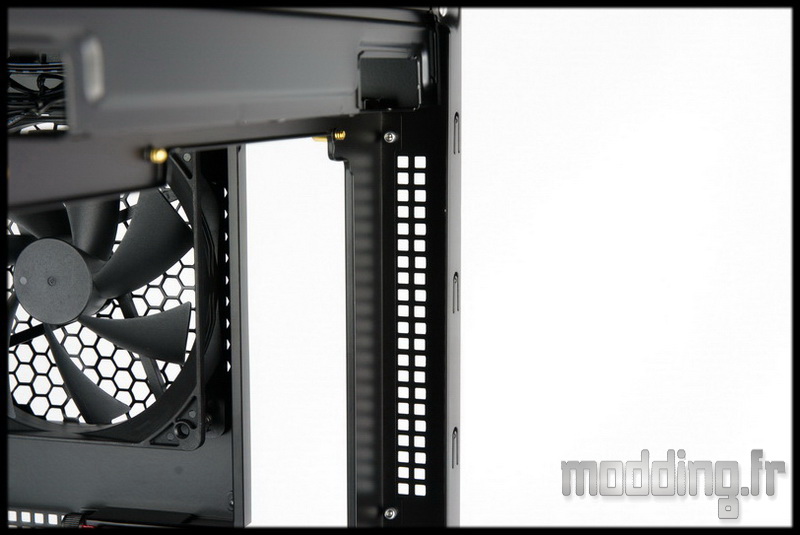

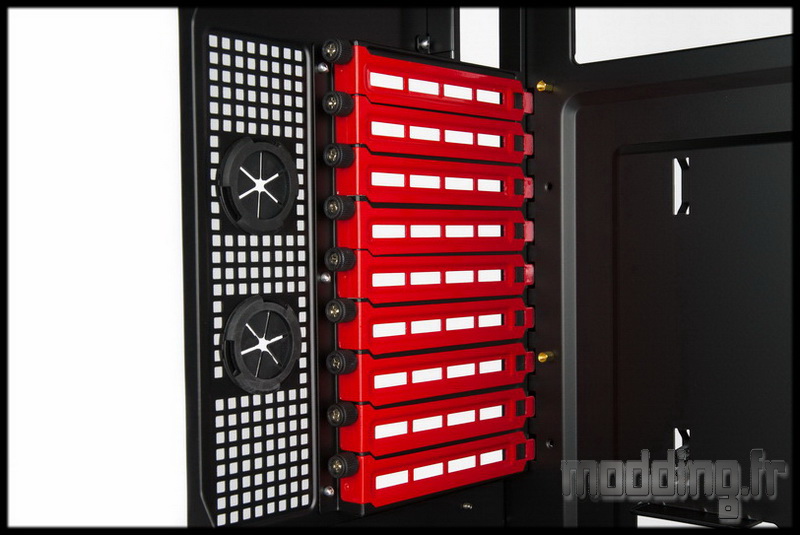

Sur le fond du compartiment, on retrouve les 9 équerres d’extension PCI ajourées de couleur rouge (ou verte). Elles sont fixées au châssis par des vis à mains.

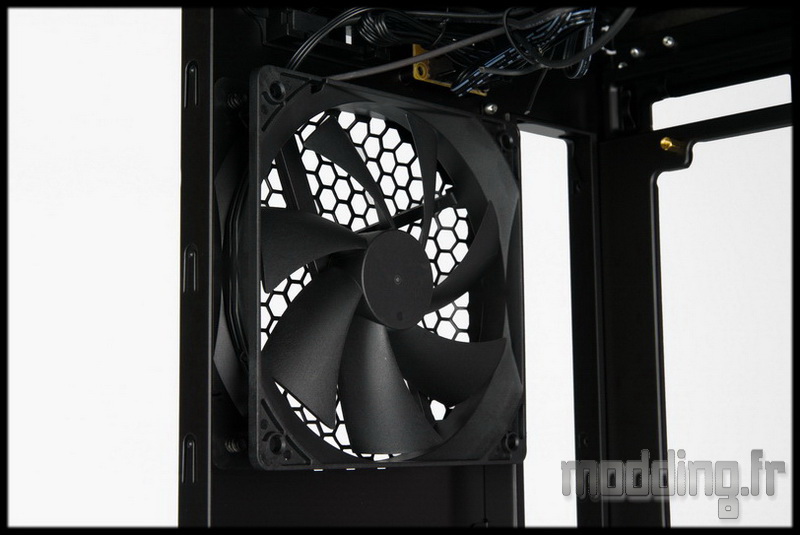

L’emplacement ventilateur se voit occupé par un TwoCool en 120 mm.

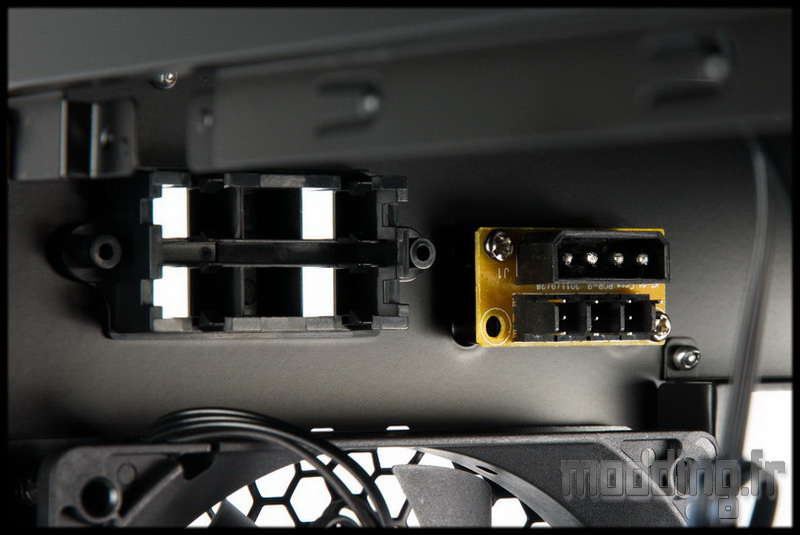

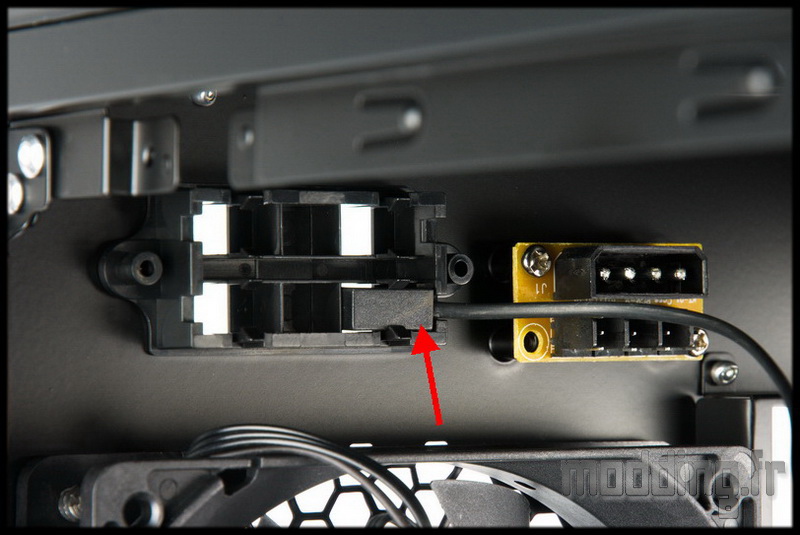

Et plus haut, nous avons hub de 4 prises 3-pins alimenté par une prise Molex. Il permet de regrouper les câbles d’alimentation de 4 ventilateurs ou de bandes de Leds.
A coté du hub, on retrouve le module qui permet de recevoir 4 interrupteurs deux positions dont sont dotés les ventilateurs TwoCool de la marque Antec.

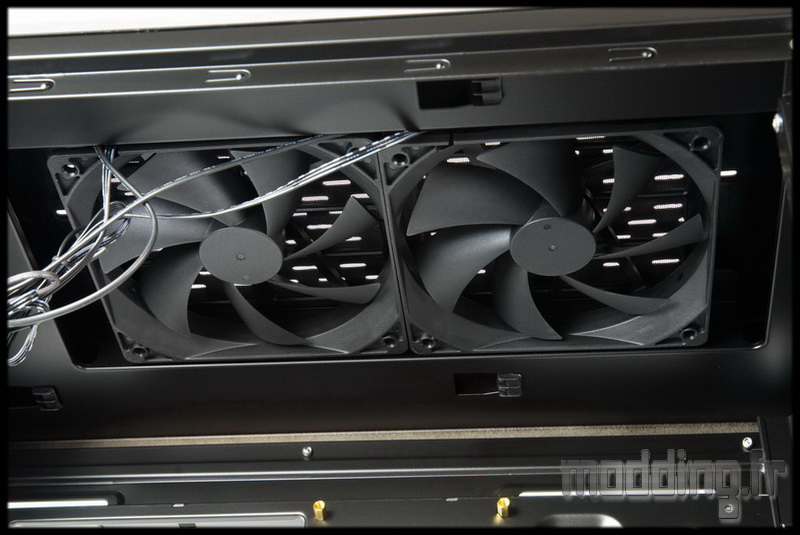

Sur le haut du boitier, les deux emplacements sont occupés par deux ventilateurs TwoCool.
Les câbles ont tendance à se balader de part le manque de point d’ancrage pour les fixer.

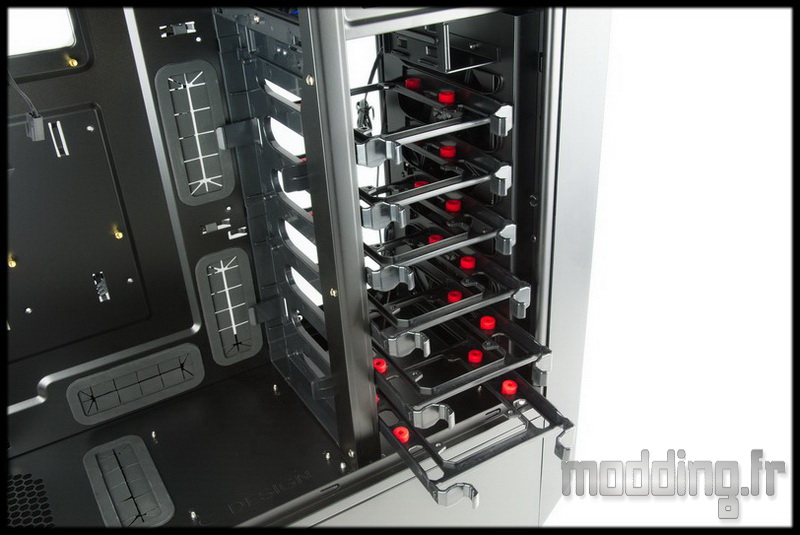

Du coté du stockage, nous avons 6 tiroirs permettant d’accueillir des unités en 3.5″ ou 2.5″.
Point de cage amovible… le tout est riveté au châssis. Il a été décidé que ce Nineteen Hundred ne sera pas accès au gros watercooling! du moins sans mettre la main aux outils du moddeur…
En parlant d’outil, il faut se munir du tournevis cruciforme pour fixer les HDD ou SSD.
La face interne de la baie 3.5″ est dotée d’une structure plastique qui permet d’accueillir deux ventilateurs en 120 mm.
La structure de la baie 3.5″ est munie de larges ouvertures entre les différents tiroirs permettant d’optimiser le flux d’air issu de l’avant du boitier.
Sur le haut de la baie 3.5″, on a un compartiment réservé aux unités de stockage en 2.5″ notamment les SSD avec une fixation sans outils. Le SSD est maintenu par des languettes issues de la structure métallique qui font pression sur le châssis dudit SSD.
Au total, nous avons 12 emplacements 3.5″/2.5″ +2 emplacements 2.5″… de quoi stocker!!!
La baie 5.25″ comporte trois emplacements.

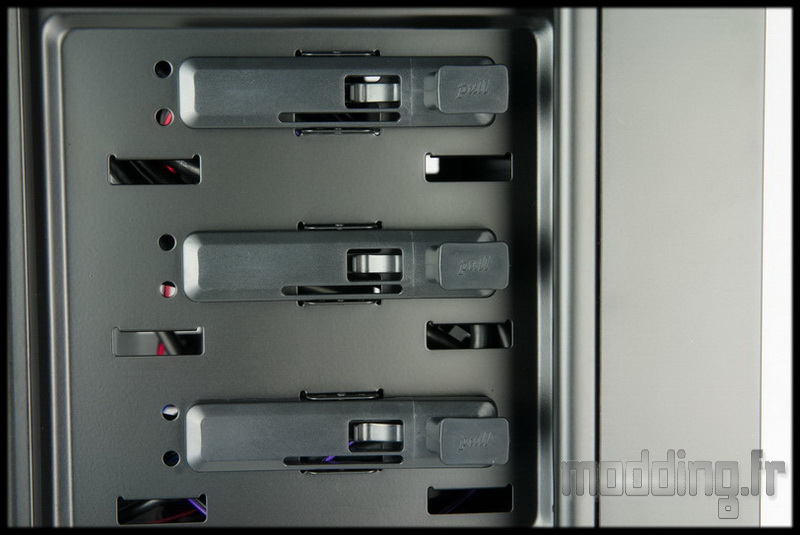

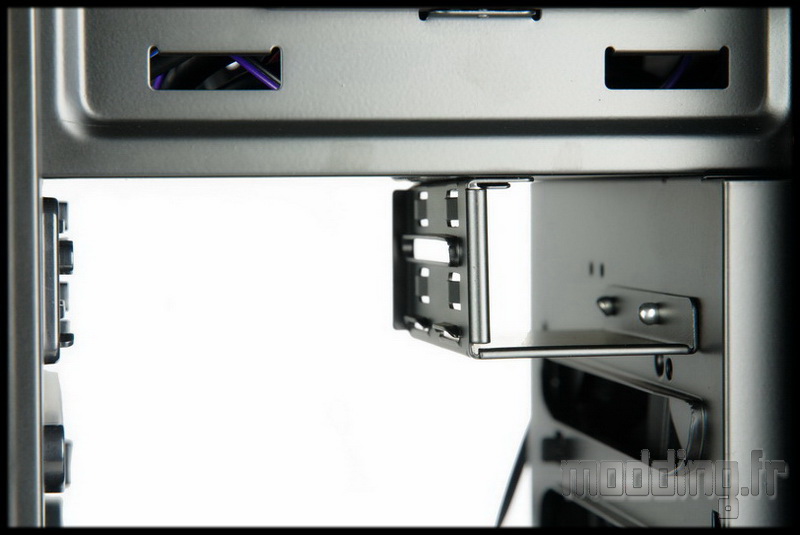

On a un système de fixation sans outil. Celui-ci fixe le lecteur sur l’avant, mais il ne se déclenche que si le composant appuie sur l’arrière du système de fixation… pas bon point pour la mise en place d’un rheobus.
Les coulisses du Nineteen Hundred.
Du coté de la baie 5.25″ le système de fixation sans outil est secondé par ces languettes issues de la paroi de la baie. Elles maintiennent en pression le lecteur, une pression renforcée par la présence de deux petits ergots.
Efficace… ou pas… c’est ce que nous verrons dans la section montage.

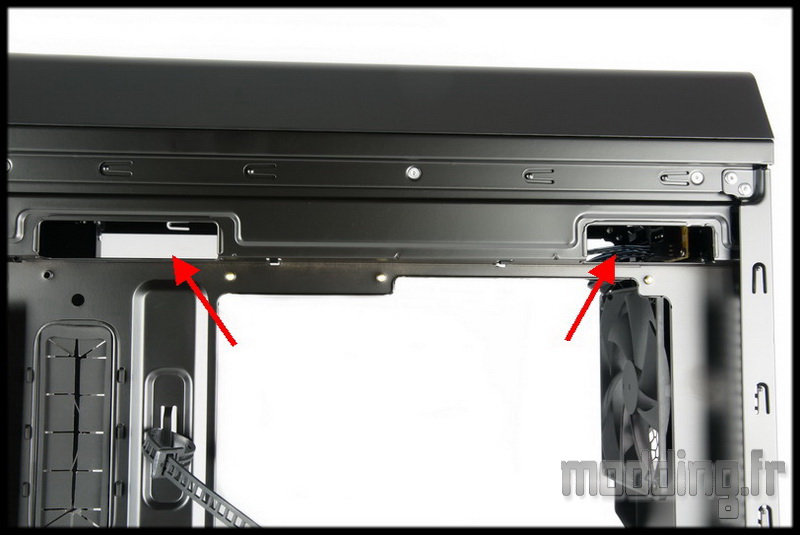

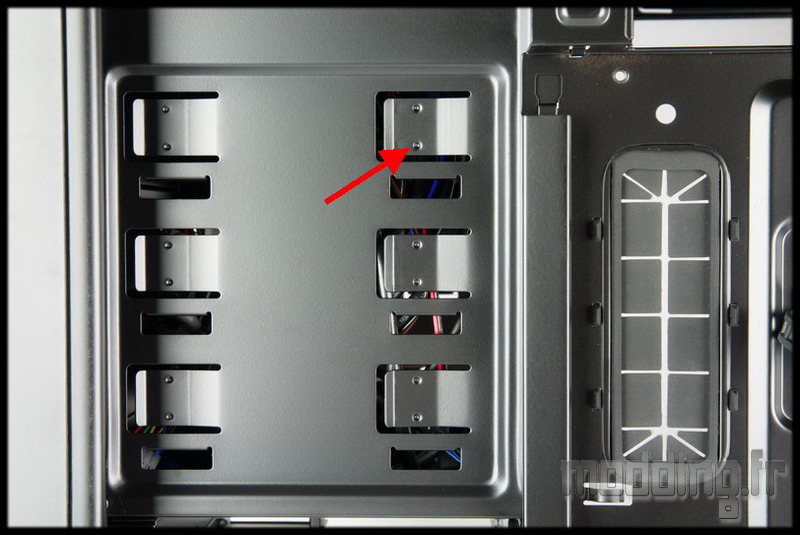

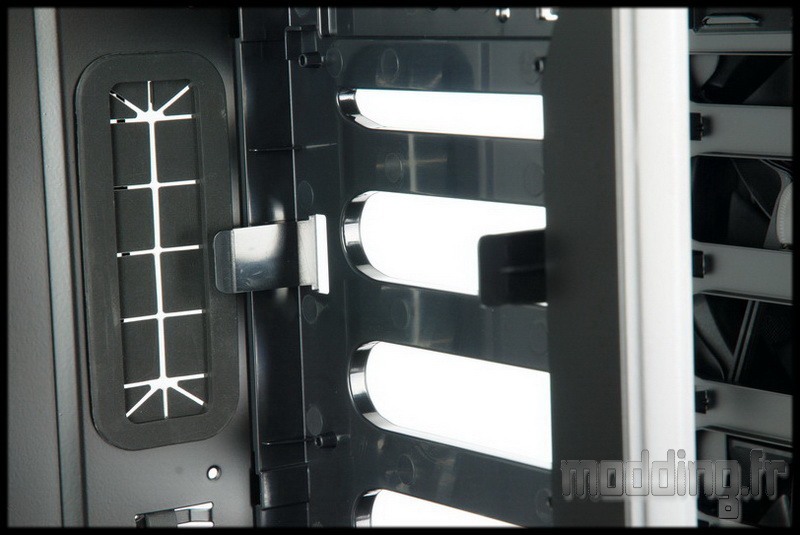

En plus des ouvertures munies de grommets, nous avons deux autres orifices situés en haut du plateau de la carte mère pour le passage des câbles et notamment du câble CPU.
On retrouve les grilles d’aération sur toute la hauteur du boitier.

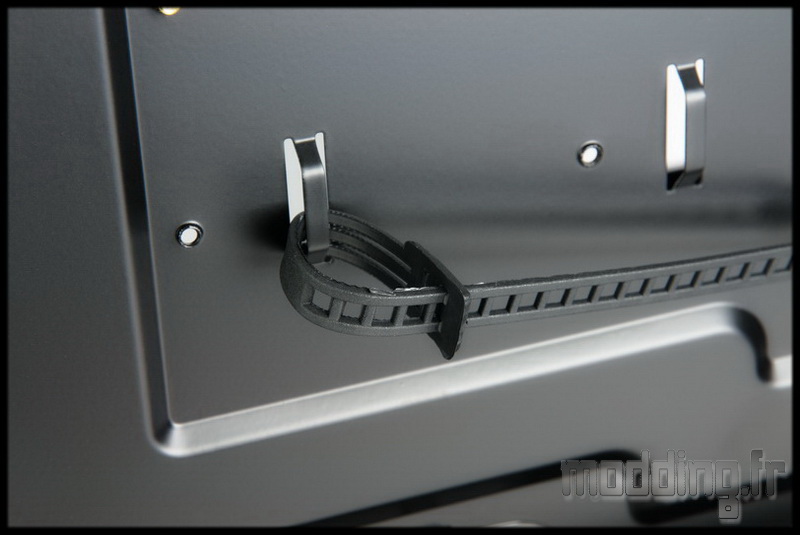

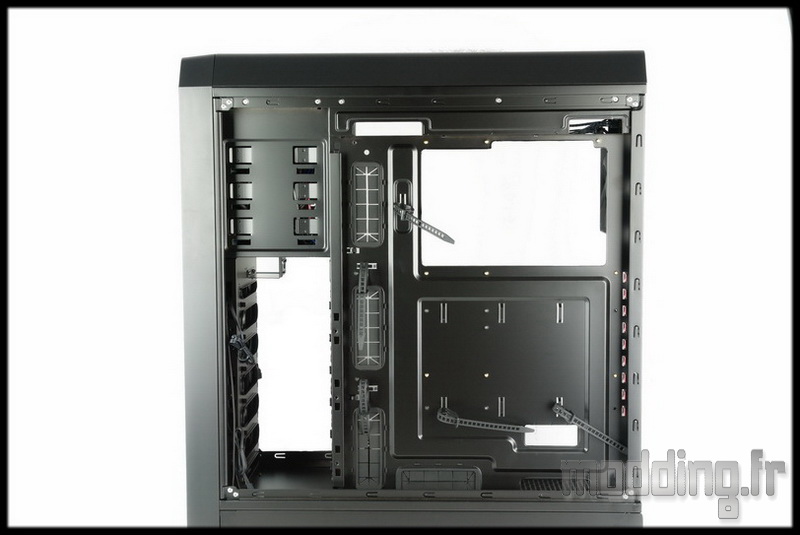

Le plateau est muni de plusieurs larges points d’ancrage, eux mêmes dotés de colliers de serrage plastiques réutilisables.

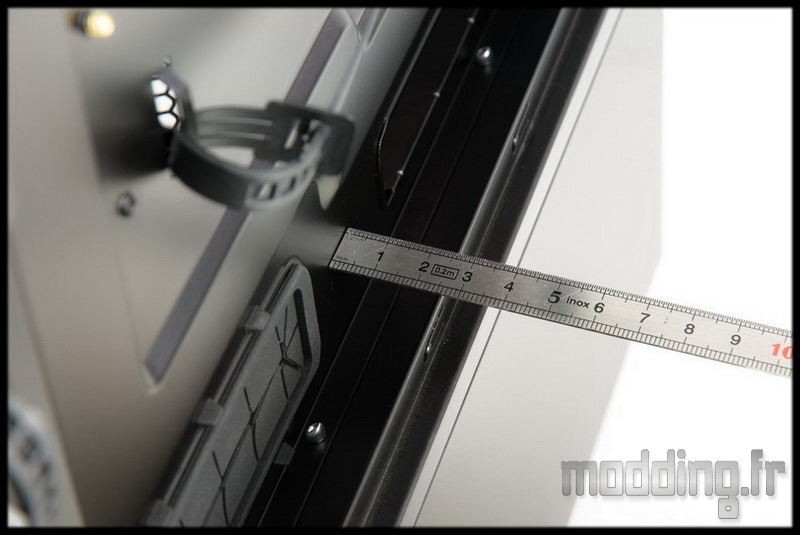

26 à 30 mm, de part la conception de la porte latérale, est la distance allouée au câble management. Un espace très confortable!

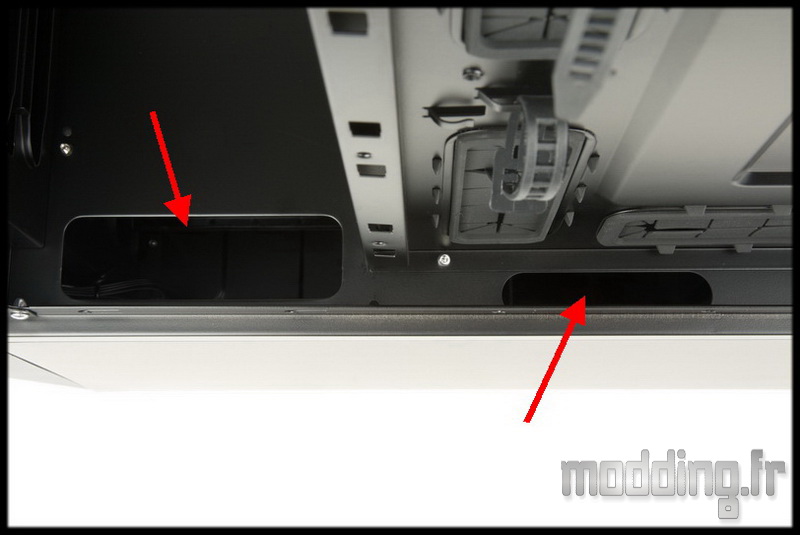

Au bas de ce compartiment, nous avons deux ouvertures qui donnent accès à la section inférieure pour le passage des câbles des unités de stockage.

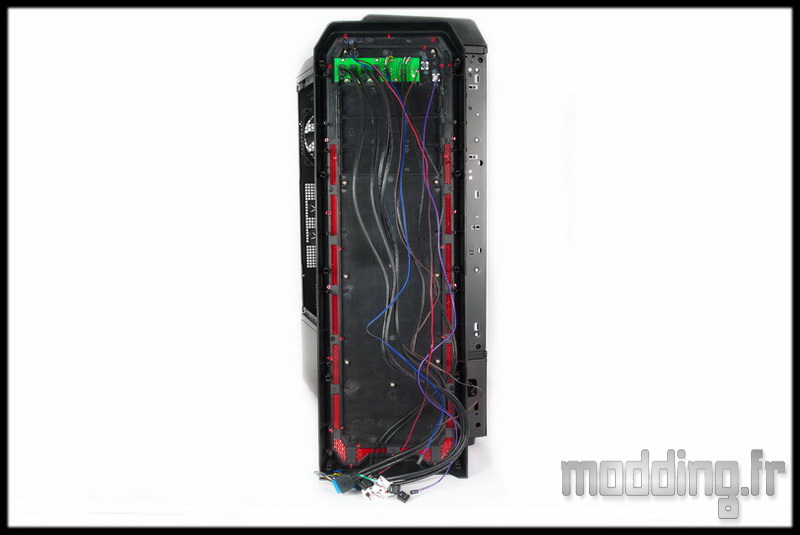

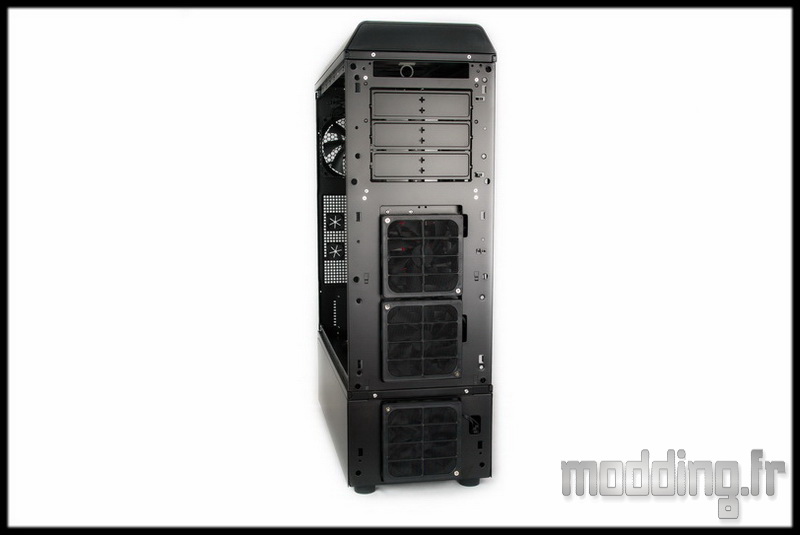

La façade du boitier est maintenue au châssis par 4 vis et des clips plastiques.
La baie 5.25″ est occultée par 3 plaques métalliques détachables.
On a droit à trois ventilateurs TwoCool ce qui porte le total des ventilateurs présents à 6 !!!

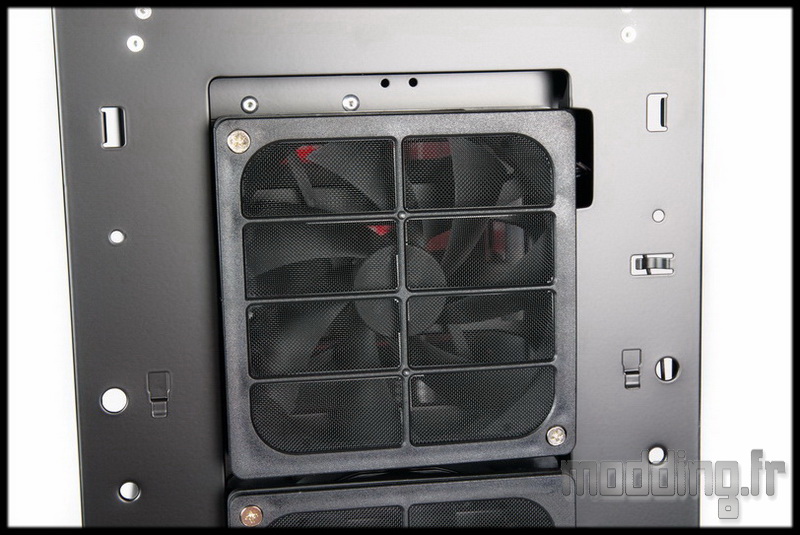

Les ventilateurs en aspiration (3 ici et 2 sur le top) sont munis d’un filtre dédié.
Il est fixé au ventilateur en même temps que ce dernier est fixé au châssis par deux vis longues.
C’est par l’intérieur que l’on retire les caches baie 5.25″.
Un si grand boitier incombe une longueur conséquente des câbles du panneau avant…

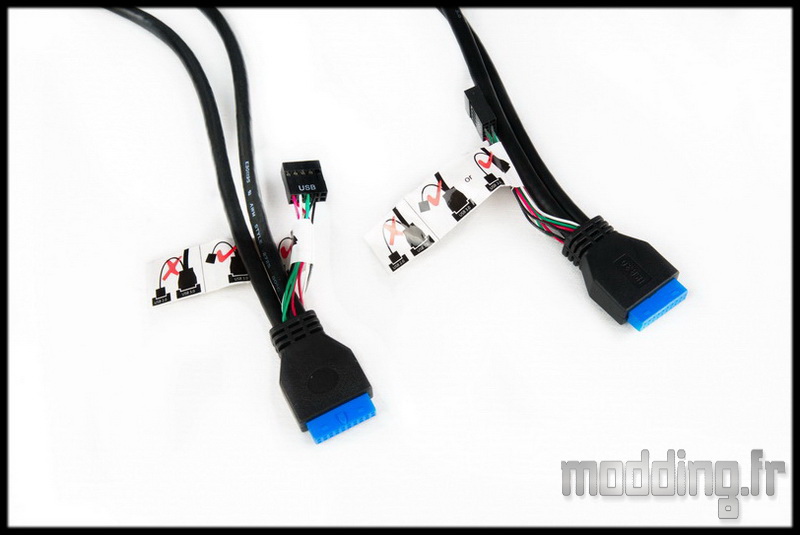

4 ports USB 3.0 engendre la présence de deux câbles USB 3.0. Et comme toutes les cartes mères n’ont pas deux ports internes en USB 3.0… ces câbles sont munis d’un adaptateur en USB 2.0! Sympa!
Comme le dit le petit schéma, ne pas brancher les deux prises.

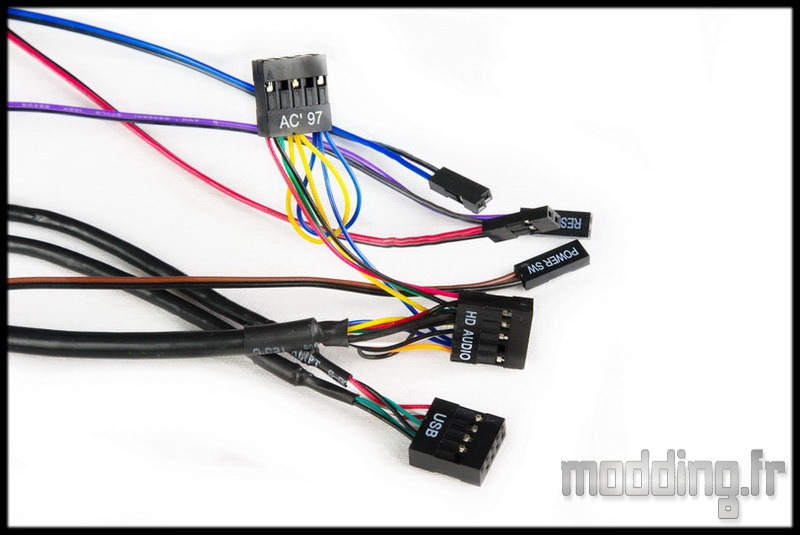

Les autres câbles avec l’USB 2.0 et Audio en noir et les câbles des boutons Power / Reset ainsi que des Leds Power / HDD en couleur.
Les Leds!!! mmmh nous ne les avons point vue sur la façade…

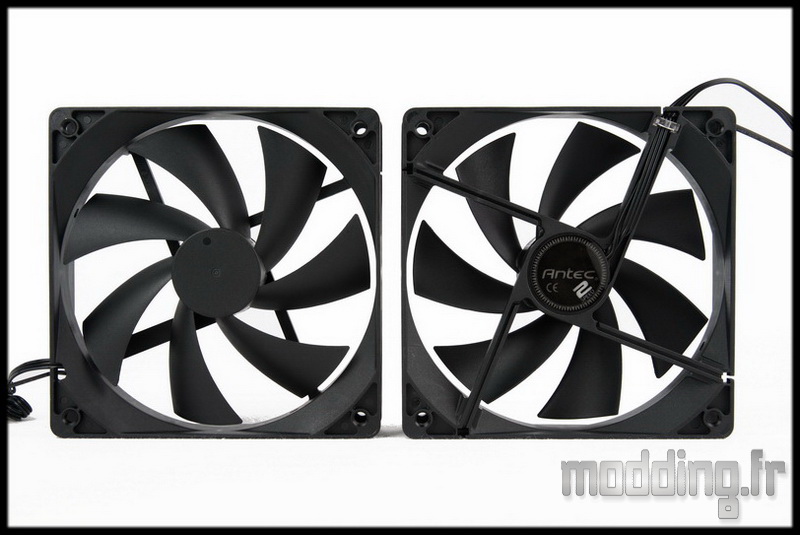

Les caractéristiques des ventilateurs TwoCool dont est doté le Nineteen Hundred :
- Vitesse de rotation : 800 – 1200 tr/min
- Débit d’air : 36.19 – 72.38 m3/h
- Pression statique : 0.24 – 0.96 mm.H2O
- Puissance : 2.4 – 3.6 W

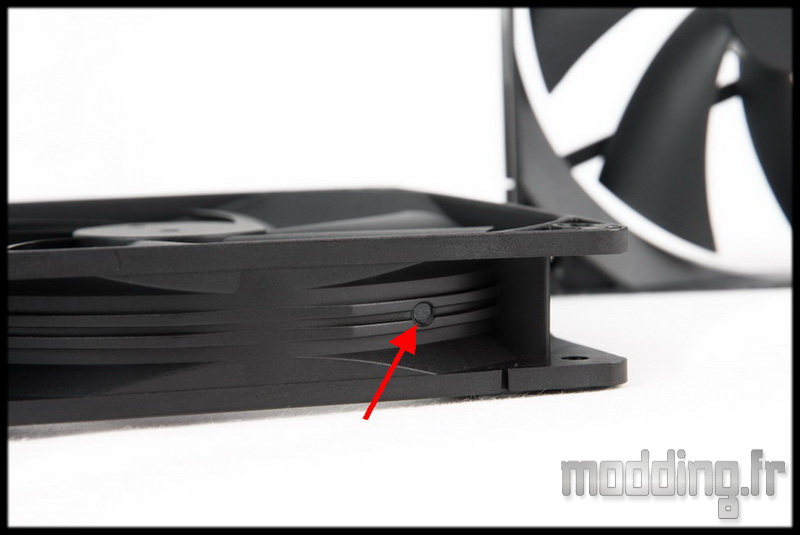

Pour les doués de la soudure, nous allons pouvoir donner de la lumière à ces ventilateurs. En effet le cadre est muni de trous pour la mise en place de Leds.

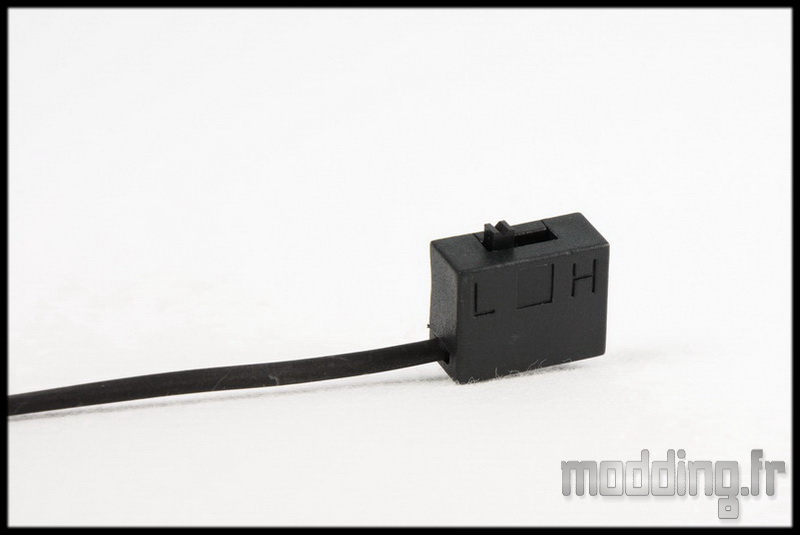

Le ventilateur TwoCool a la particularité d’avoir un interrupteur deux positions permettant de switcher d’une vitesse de rotation lente (L) à une vitesse plus rapide (H).

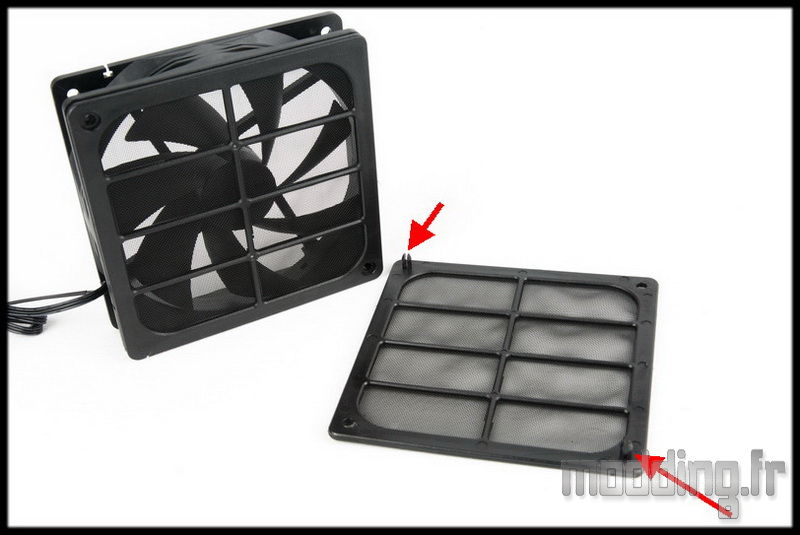

Chacun des ventilateurs placés en aspiration est donc doté d’un filtre amovible fixé par deux ergots et les deux vis qui maintiennent le ventilateur au châssis.
