Le montage :

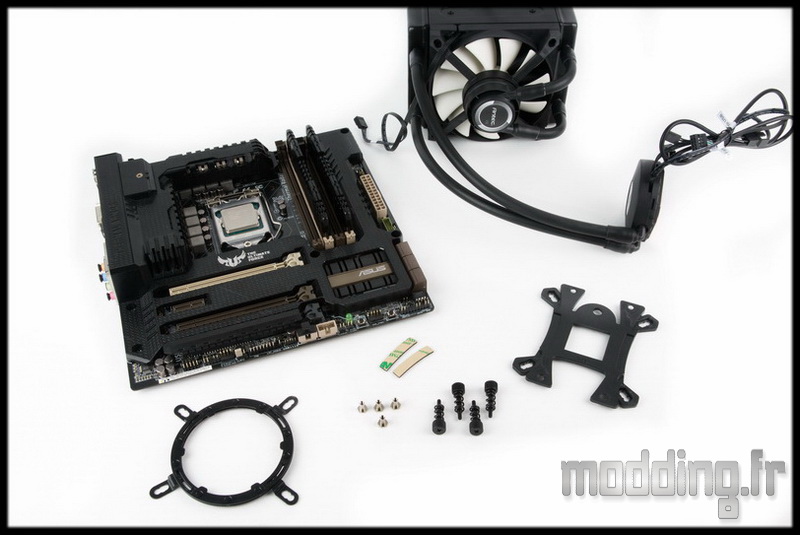

Le Külher H2O 950 est compatible avec les Sockets :
- Intel : 2011, 1366, 775, 115x.
- AMD : AM2, AM2+, AM3, AM3+, FM1, FM2.
Nos allons voir plus en détail, le montage sur Socket 115x.
La griffe de fixation est commune aux Sockets Intel et AMD. L’entraxe est différent en fonction de la marque, la griffe est alors munie de pattes de fixation mobiles.

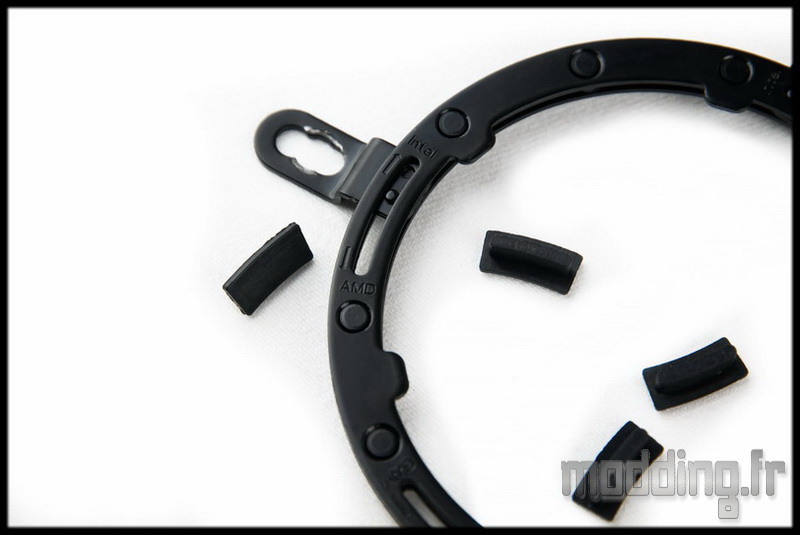

On glisse ces 4 pattes de fixations du coté Intel.

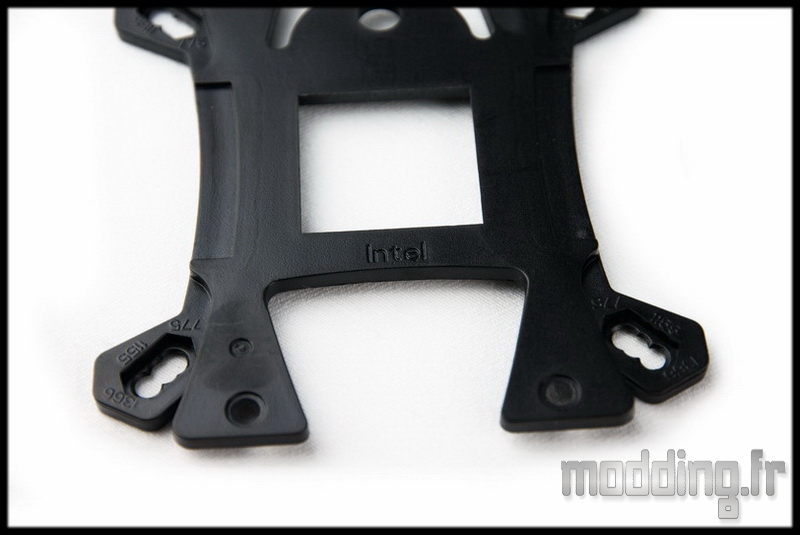

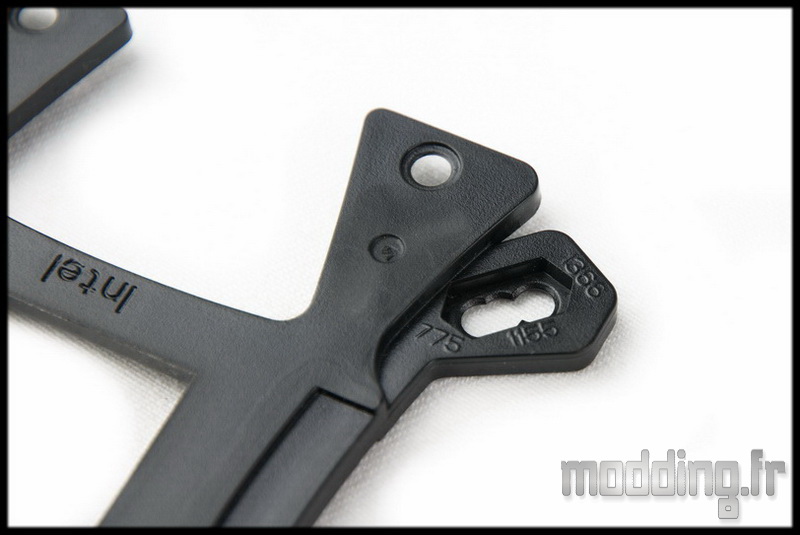

Chaque patte comporte trois trous en fonction du Socket Intel (Extérieur vers intérieur : 1366, 115x et 775).

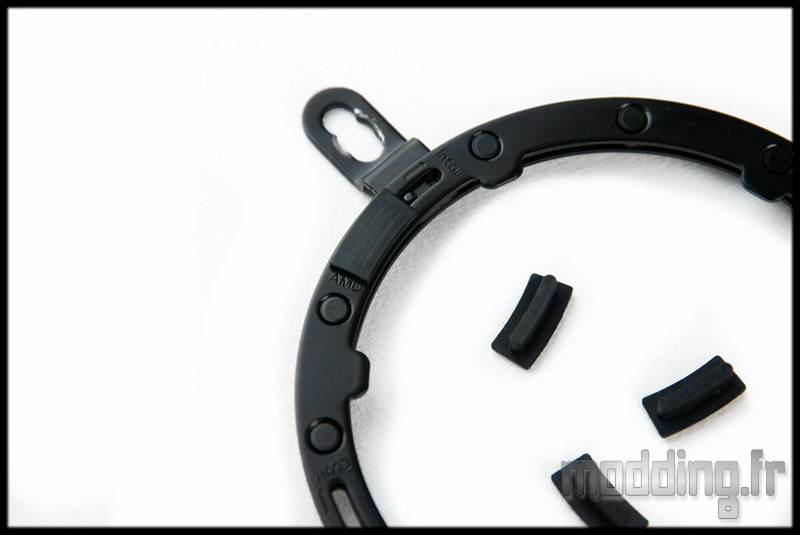

4 patins caoutchoucs sont présents pour bloquer les pattes de fixations dans la position choisie.
On positionne ainsi l’ergot du patin dans la fente laissée libre. De ce fait les pattes de fixation ne bougent plus et gardent en place l’entraxe spécifique aux Sockets Intel.
La backplate est aussi commune aux Sockets Intel et AMD. Coté pile et coté face…

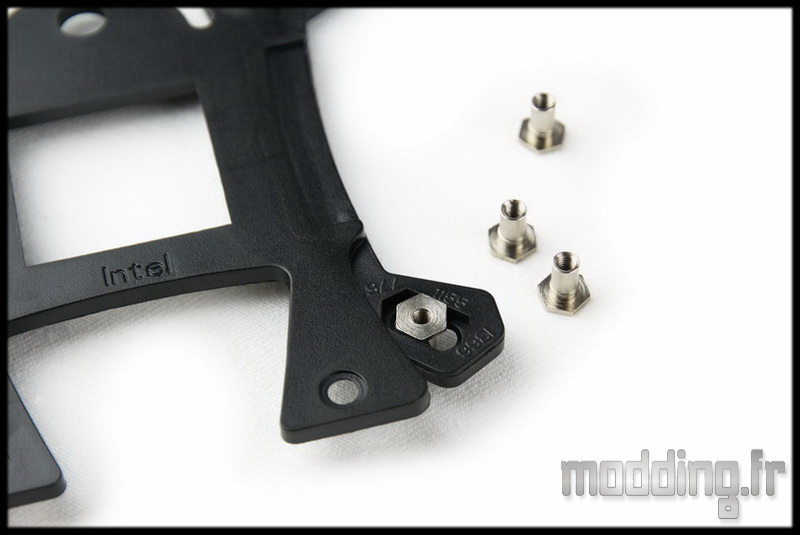

Coté Intel nous avons les trous en fonction du Socket tout comme la griffe de fixation.

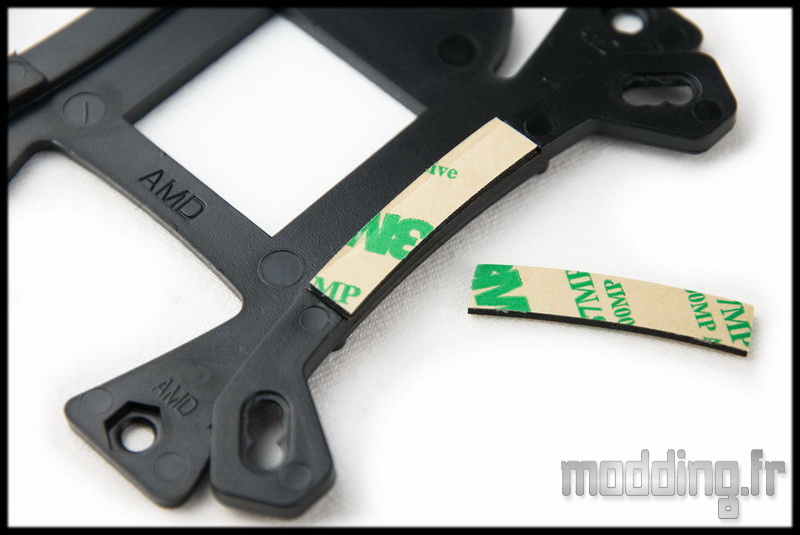

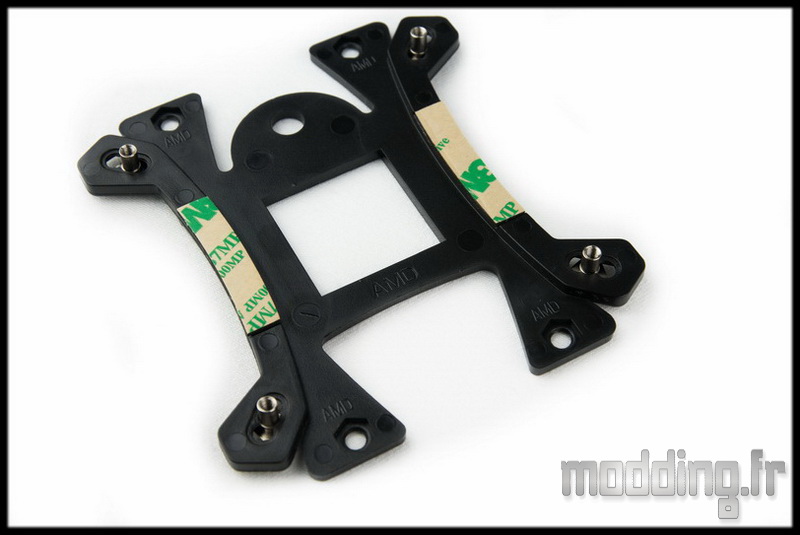

On met en place deux patins caoutchoucs adhésifs du coté AMD.
Et les mini entretoises au niveau des trous 1155.
Le coté AMD allant au dos de la carte mère, la voilà prête à être mise en place.
Juste avant de la positionner, on retire la protection de l’autre face adhésive des patins caoutchoucs.

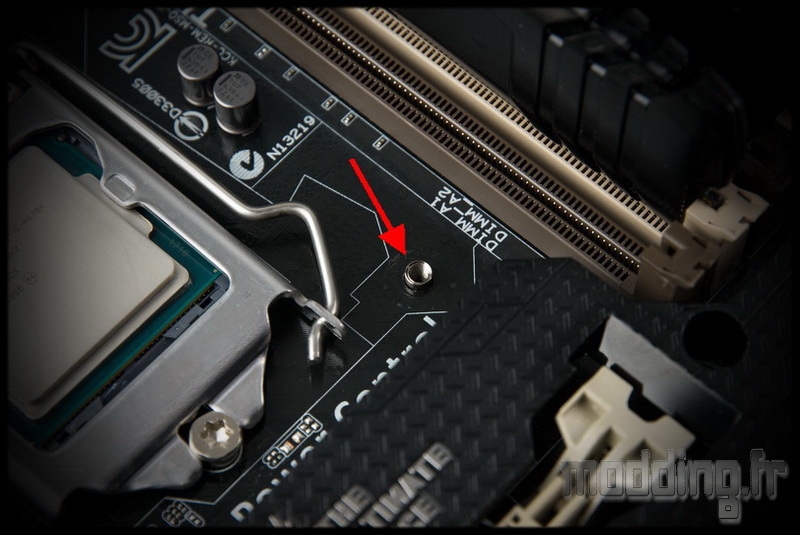

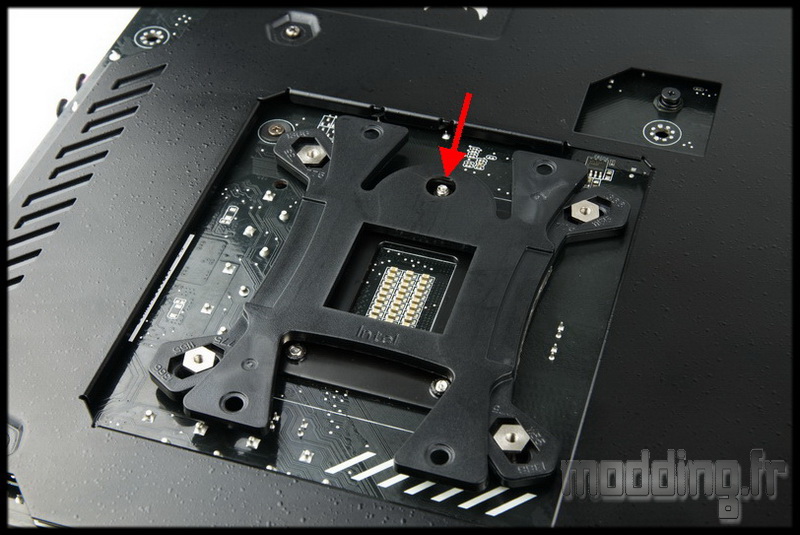

On a un sens pour mettre la backplate en place comme indiqué par la flèche rouge.
L’adhésif des patins permet de fixer la backplate au dos de la carte mère.
On retourne cette dernière et on aperçoit les entretoises émerger de l’épaisseur du PCB.

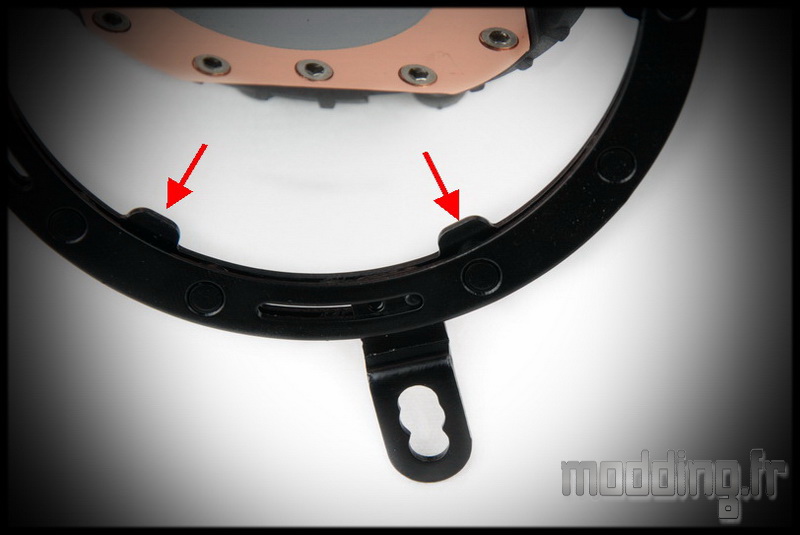

La griffe de fixation est muni de plusieurs ergots internes.

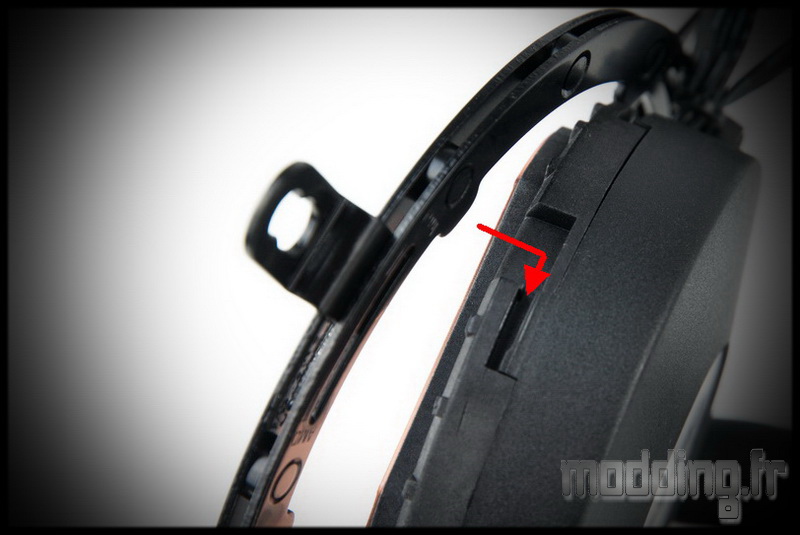

Ils se glissent dans les encoches du carénage du waterblock.

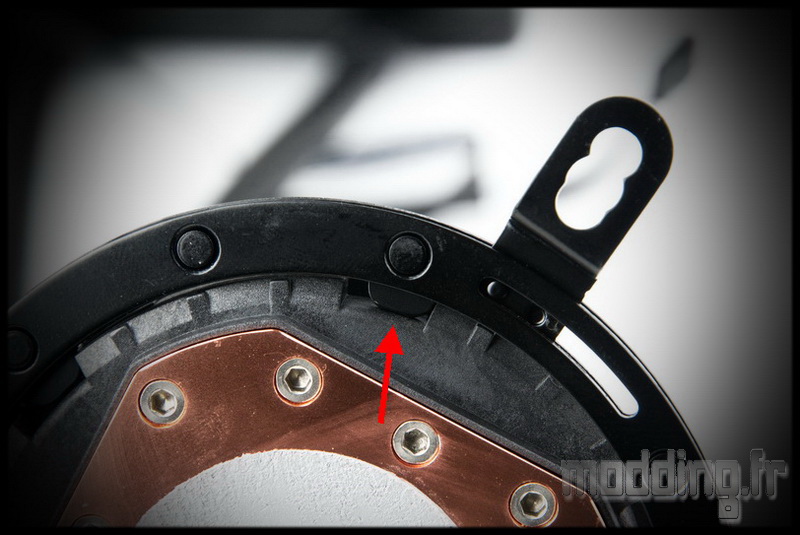

On présente les ergots de la griffe au niveau des encoches du waterblock.

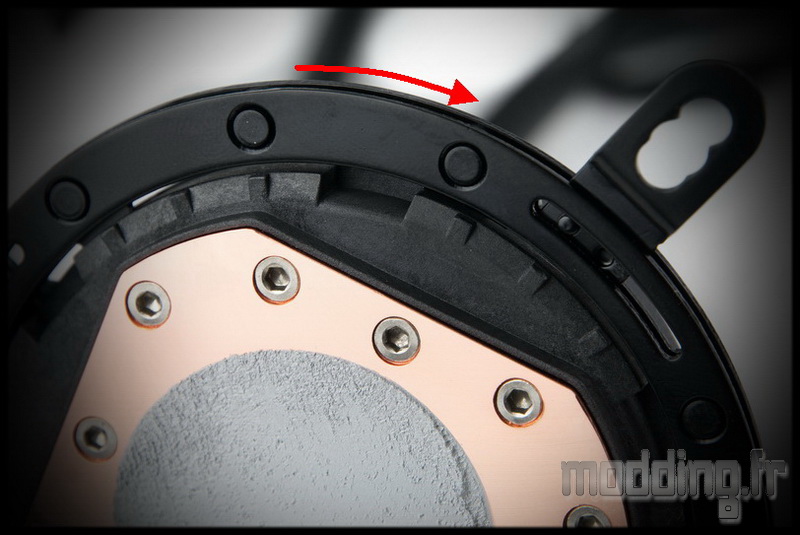

Et on tourne la griffe dans le sens horaire.
Les ergots disparaissent dans le carénage du waterblock.

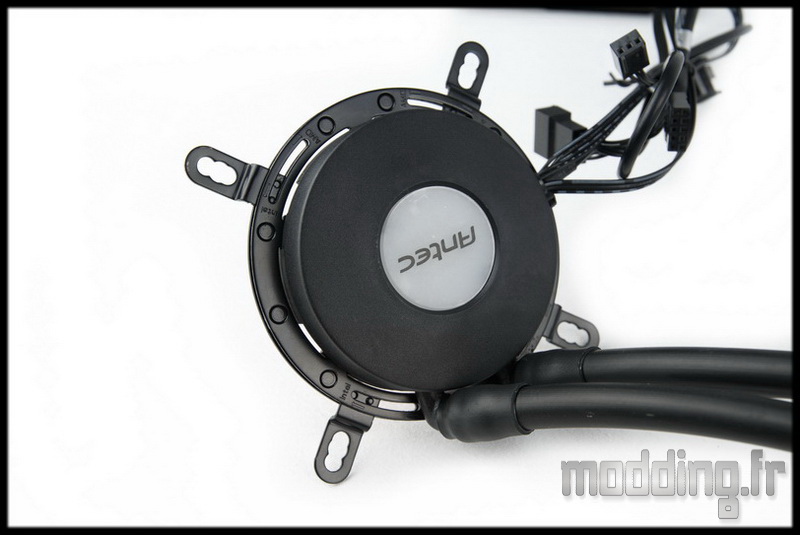

Placer la griffe sur le waterblock de façon à avoir les pattes de fixation comme sur la photo.

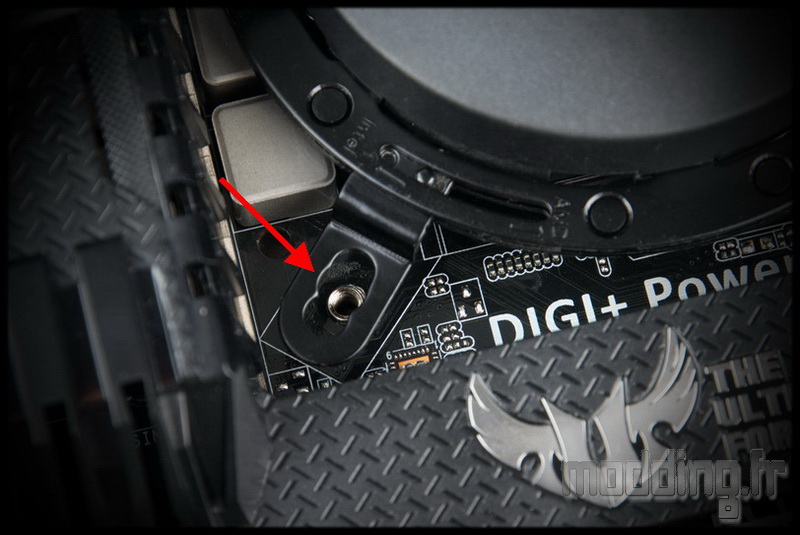

On met en place le waterblock sur le processeur. Sans le soulever, on tourne le waterblock afin d’ajuster la position des pattes de fixation face aux entretoises de la backplate.
On ne sait jamais mais pour rappel, si vous avez retiré la pâte thermique en place sur le waterblock, ne pas oublier de mettre de la pâte thermique sur le CPU.
Le bundle contient 3 jeux de vis à main de fixation, on prend celui qui correspond au Socket en place.
On les positionne au travers du trou central de chaque patte de fixation (qui correspond au Socket 115x).

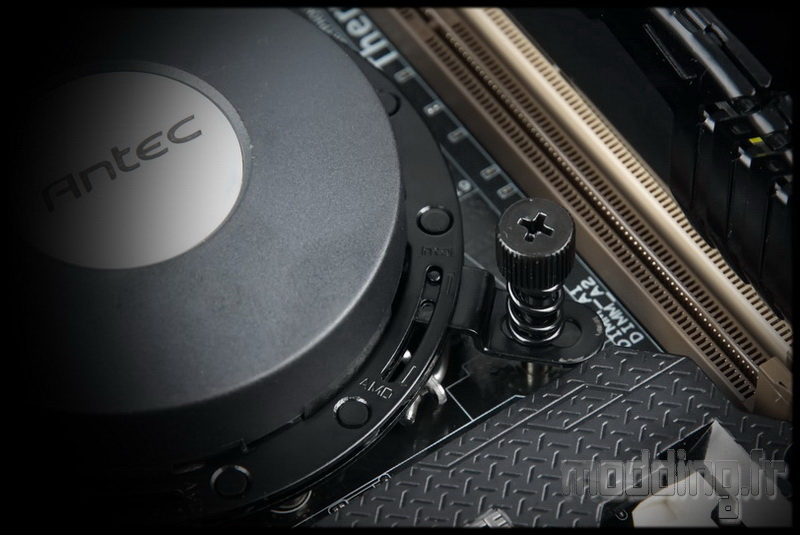

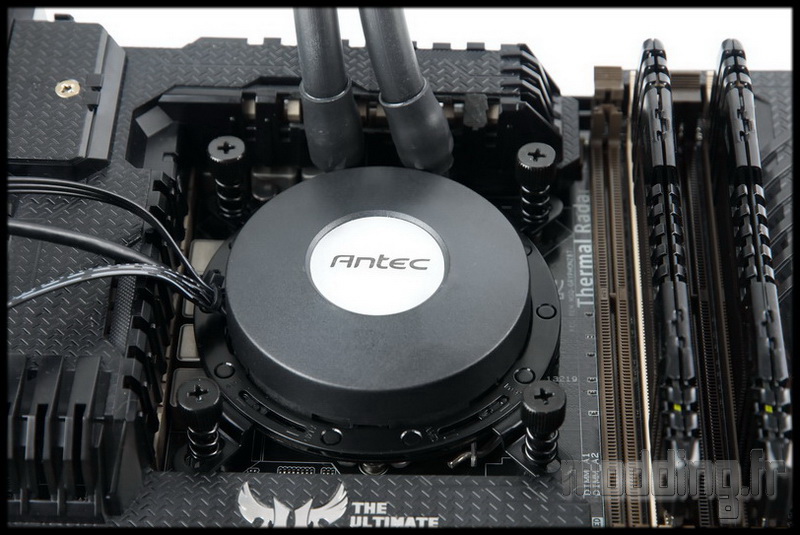

Et on visse petit à petit chaque vis à main avec la méthode en croix.
Le système de montage est simple, seul la mise en place des vis à mains sur leur entretoise n’est pas chose aisée. Car il faut bien maintenir le waterblock sur le CPU sans qu’il ne se soulève de ce dernier au risque de compromettre l’homogénéité de la pâte thermique. La tension des ressorts de chaque vis à main ne facilite pas la tache…
Elles ont beau être “à main”, l’utilisation d’un tournevis est fortement conseillé.
On visse ni trop peu, ni trop…. Et ça c’est toujours **** (comme la grand mère à qui tu demandes combien de sel il faut pour la recette… et elle te répond : bah! tu vois…).

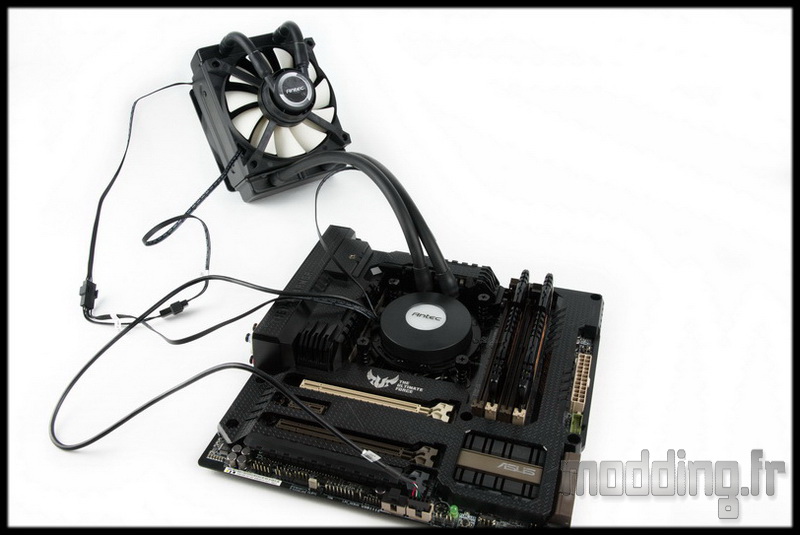

Il ne reste plus qu’à brancher les différents câbles émergeant du waterblock.
D’ailleurs ça fait pas mal de câbles à cacher…

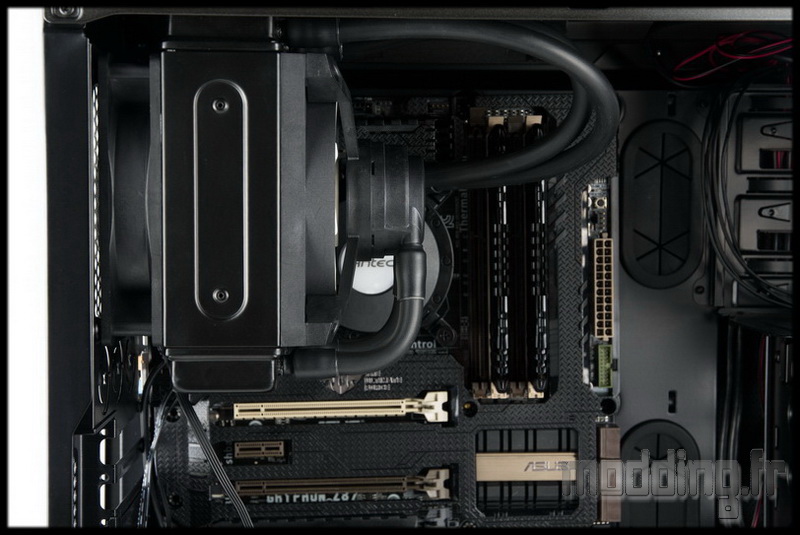

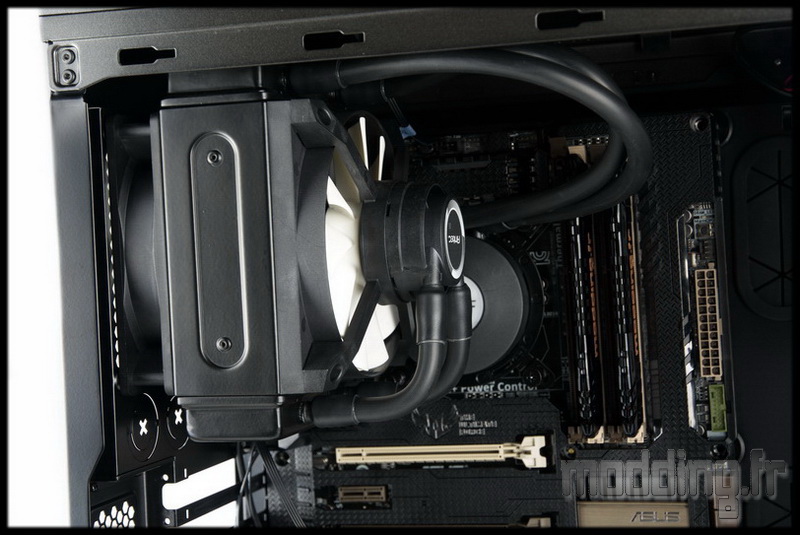

Sur la page précédente on a vu que l’ensemble fait 137 mm d’épaisseur… On voit ça!
Ou plutôt, on ne voit plus trop la carte mère…
