Kühler H2O 950 :
Le Kühler H2O 950 est muni d’un radiateur qui embarque un ventilateur en 120 mm. La différence avec son petit frère le 650, c’est notamment l’épaisseur du radiateur.
Le noir prend une place essentiel dans ce kit AIO, avec une touche de blanc au niveau du waterblock et des pales du ventilateur.
Le waterblock est de de forme circulaire avec un diamètre de 70 mm pour 26 mm d’épaisseur.
Il est recouvert d’un carénage en plastique noir avec un aspect légèrement rugueux.

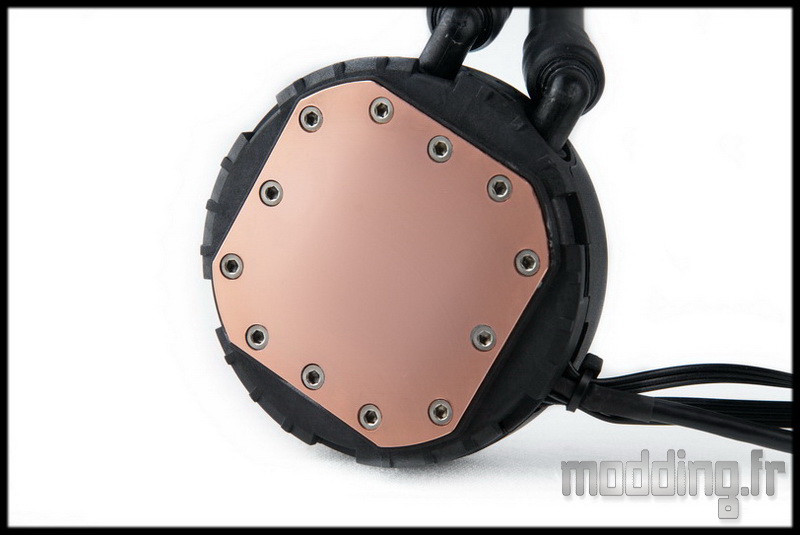

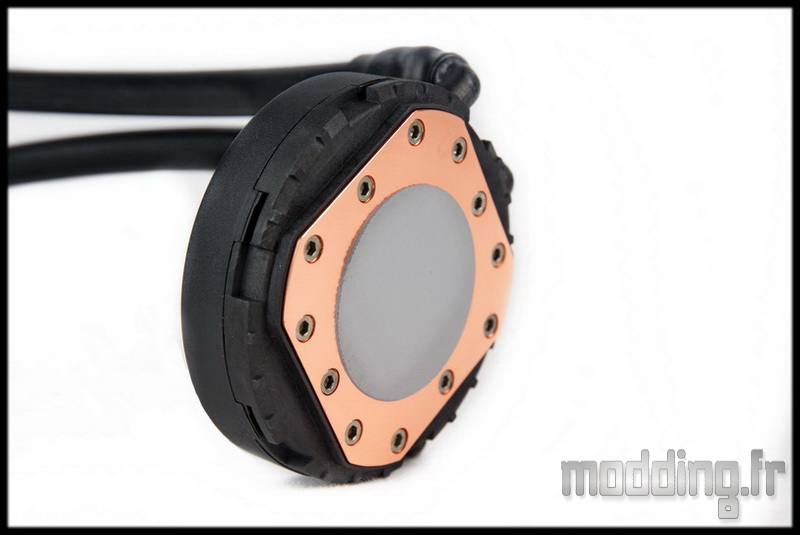

Il comporte une base cuivrée munie d’une couche de pâte thermique.
Cette base contenant le maze est fixé par pas moins de 12 vis.
Pas de finition miroir sur la surface cuivrée qui comporte de très fines traces d’usinage.

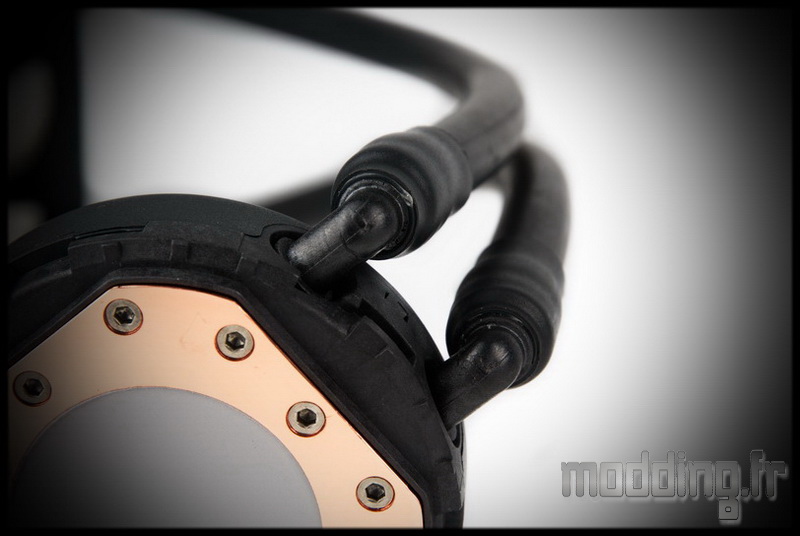

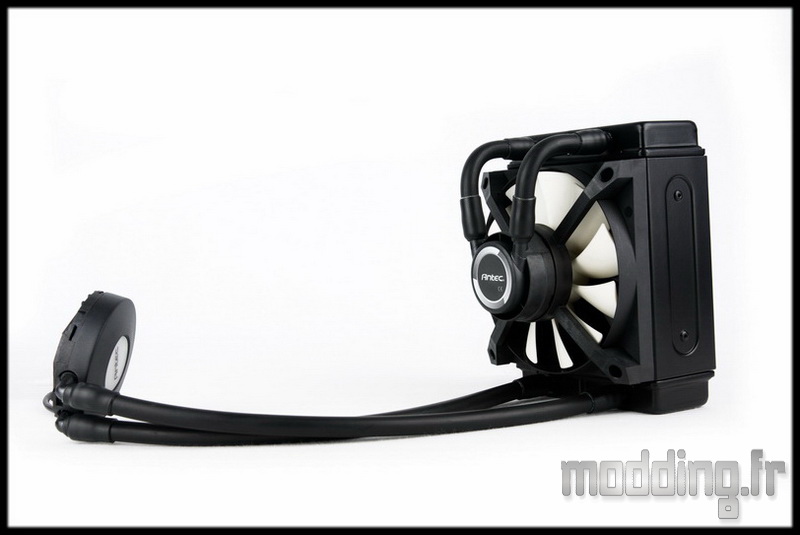

Du waterblock partent deux embouts coudés en plastique noir sur lesquels sont sertis deux tuyaux caoutchoucs noirs.
Ces embouts sont rotatifs et permettent ainsi une liberté de mouvement aux tuyaux pour faciliter la mise en place du radiateur qui se trouve à l’autre extrémité.

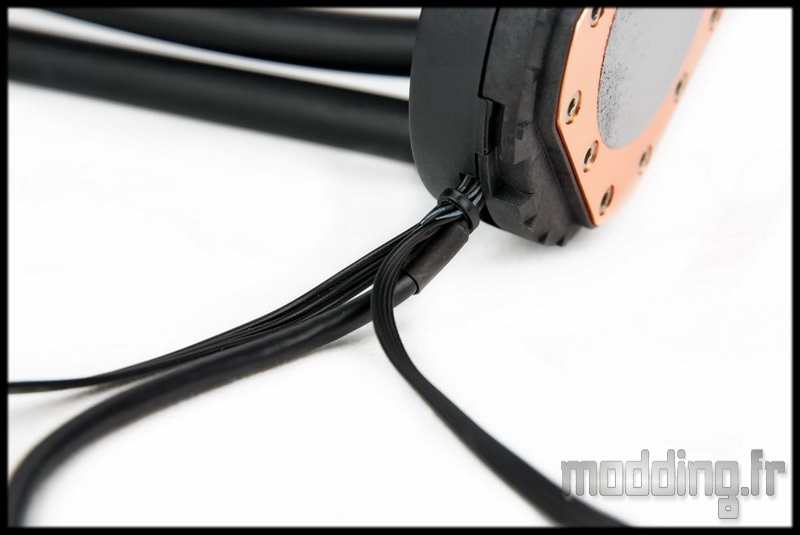

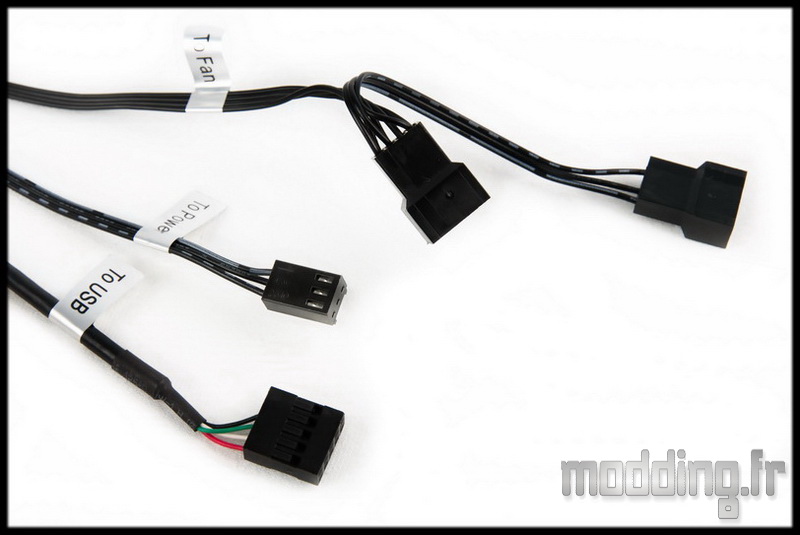

Nous avons aussi trois câbles qui émergent du waterblock.
Ils sont étiquetés pour simplifier le branchement, même si on n’a pas de mal à reconnaître les prises.
Sur le plus haut, on branche le ou les ventilateurs avec cette double prises 4-pins.
Le câble du milieu sert à l’alimentation du kit, il se branche sur la prise CPU Fan de la carte mère.
Le dernier se branche sur une prise USB 2.0 interne de la carte mère, il permet la communication entre le kit et le système d’exploitation et par conséquence le logiciel Grid.

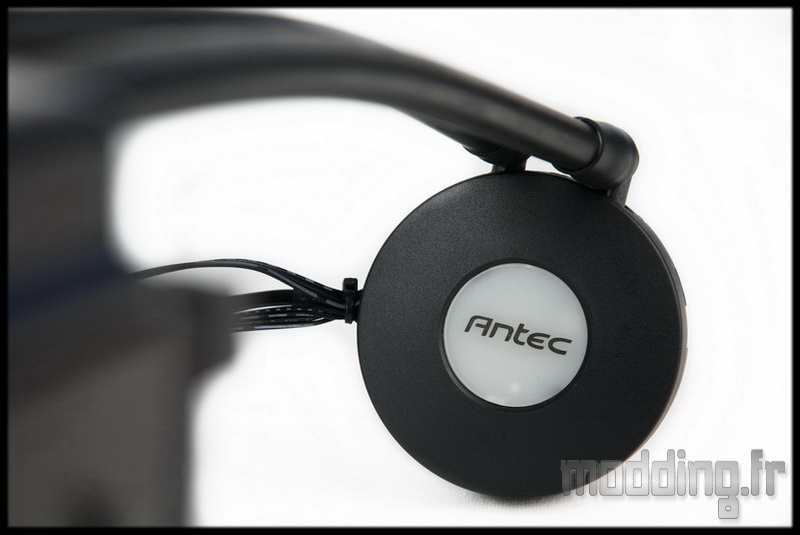

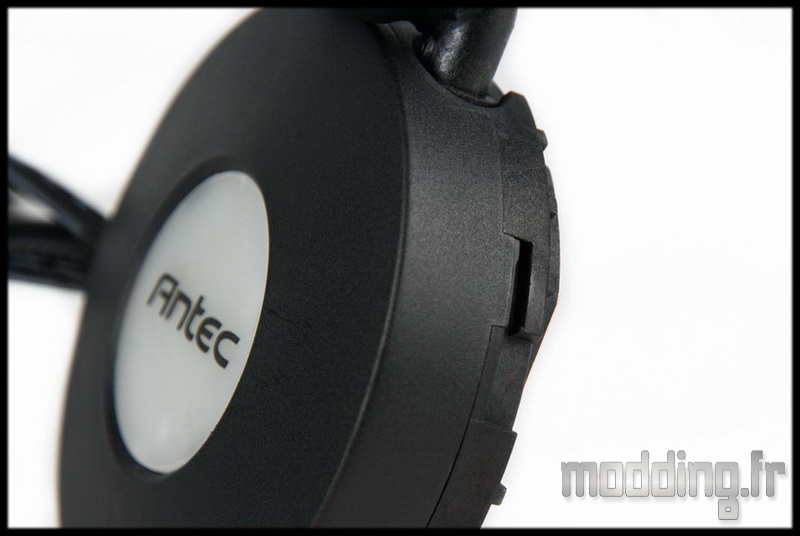

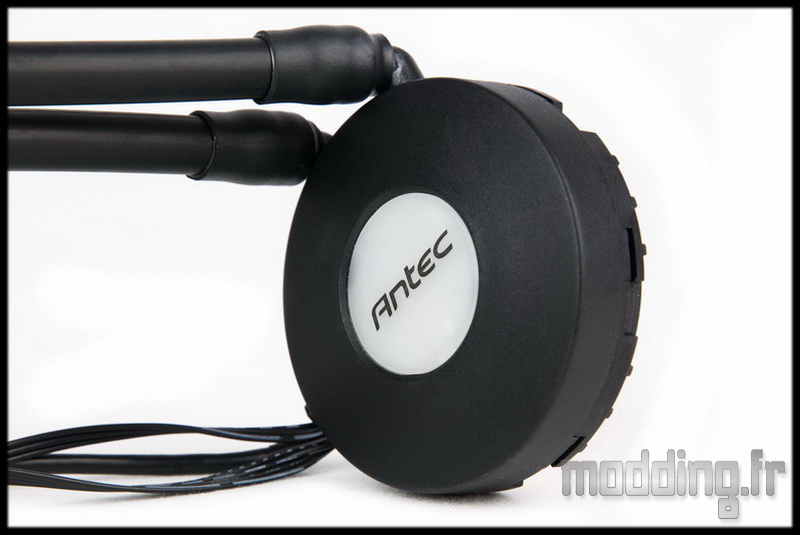

Au centre du Waterblock, siège une pastille blanche qui comporte le logo de la marque Antec.
Point d’ergots de fixations, le waterblock comporte des encoches ou vient s’insérer la griffe de fixation comme nous le verrons dans la rubrique “montage”.

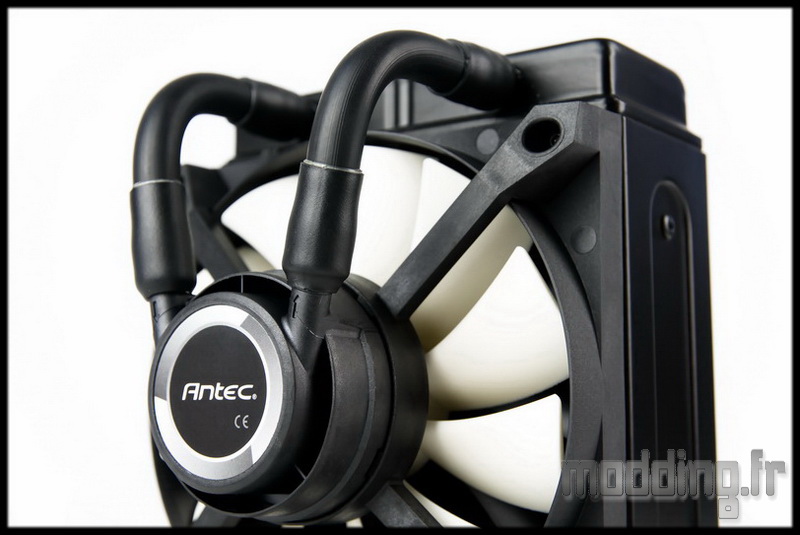

La grande particularité de ce kit est l’absence de la pompe sur le waterblock!

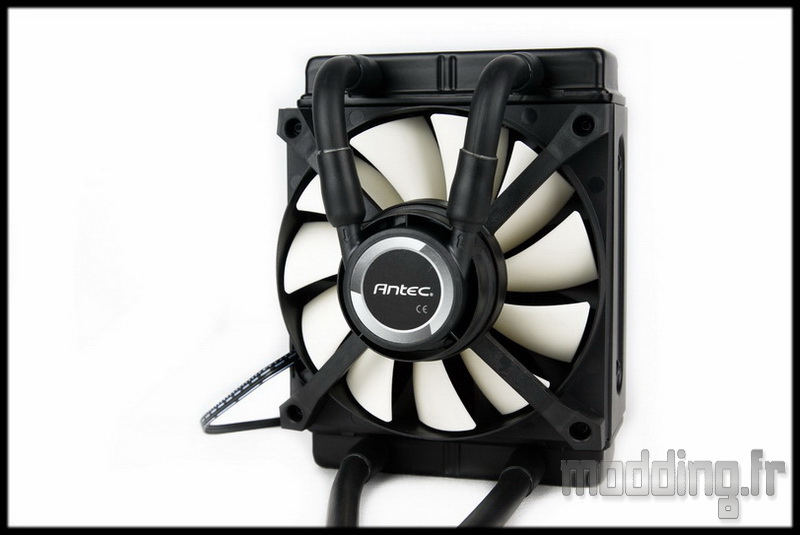

Et pour cause! Antec bouscule les habitudes en modifiant l’ordre des choses!!! La marque a transféré la pompe du waterblock vers le radiateur!

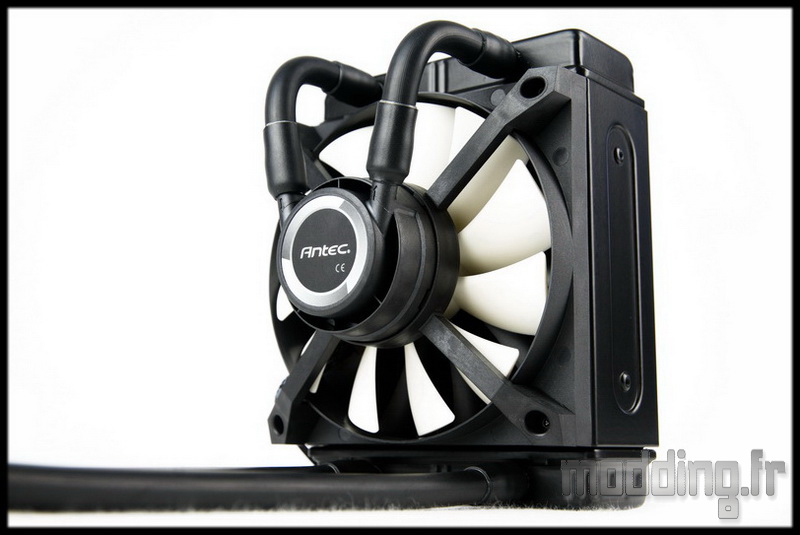

Et non pas au niveau du radiateur, mais carrément sur le rotor du ventilateur!
Du coup, ventilateur et pompe ne font qu’un… ce qui implique que l’on ne pourra pas changer de ventilateur sur ce kit AIO. Chose à prendre en considération…

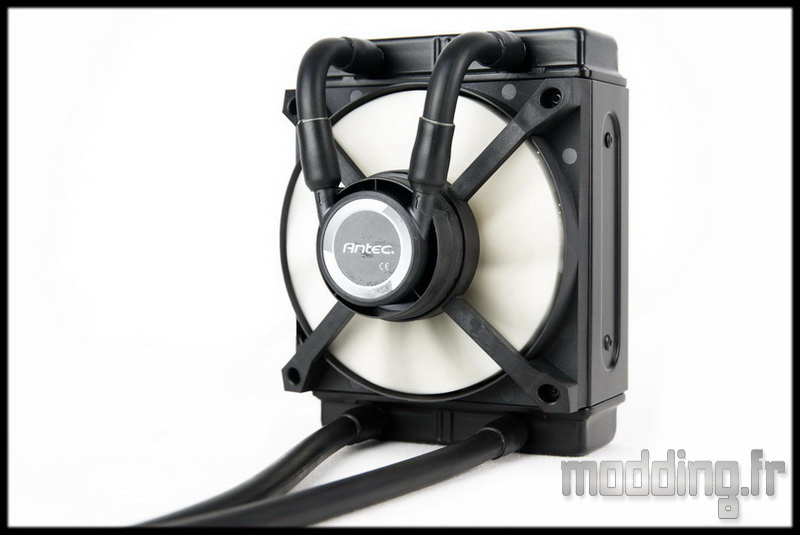

De la pompe partent deux tuyaux qui vont directement vers le radiateur.
De ce fait le radiateur se retrouve avec 4 entrées.

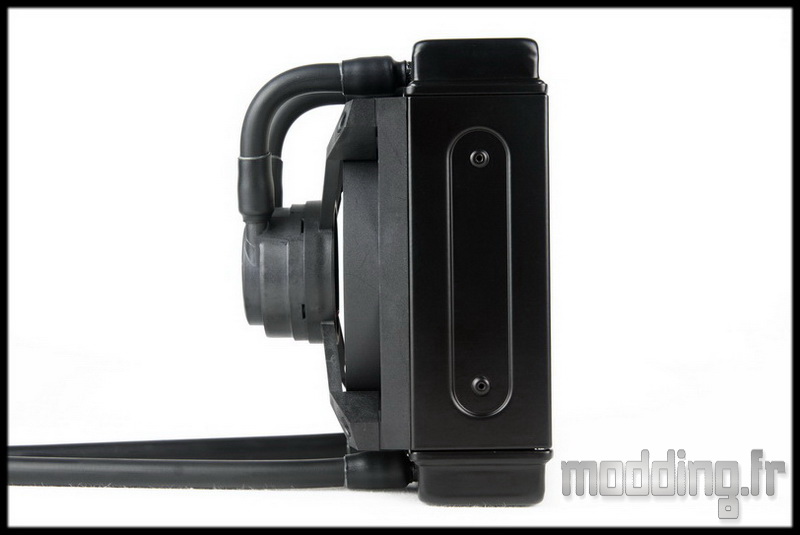

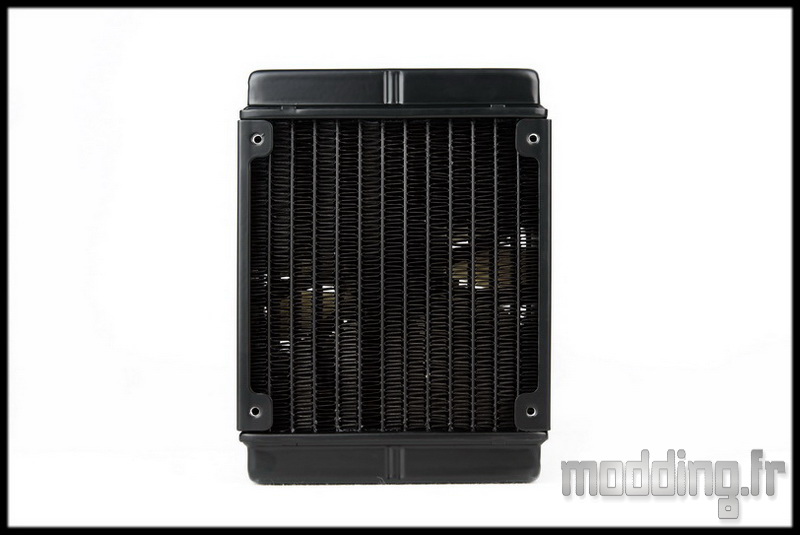

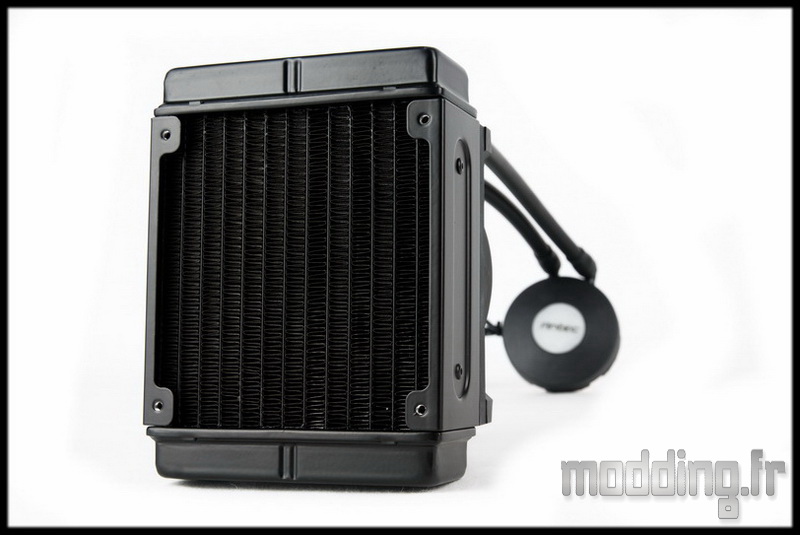

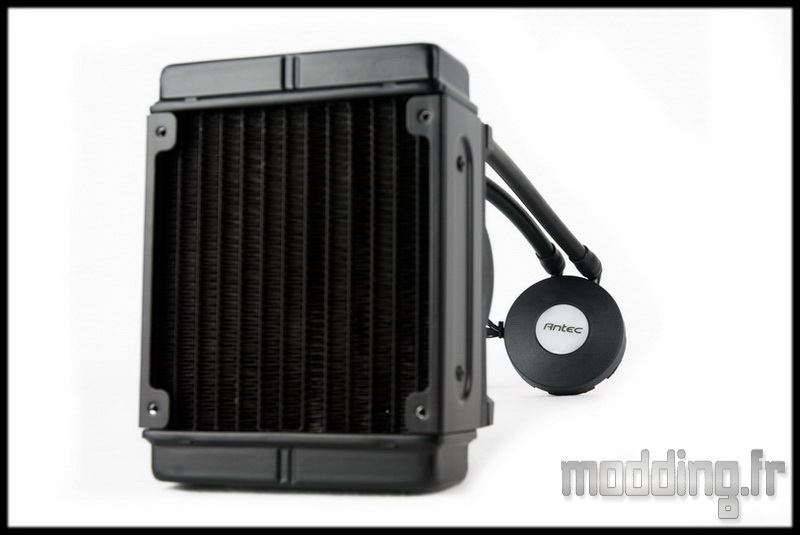

Ce dernier est d’une épaisseur conséquente avec pas moins de 50 mm.
Il mesure 159 mm de hauteur pour 120 mm de large.
Il est constitué d’aluminium et recouvert d’une peinture noire.
300 mm, c’est la longueur des tuyaux qui sépare le radiateur du waterblock.

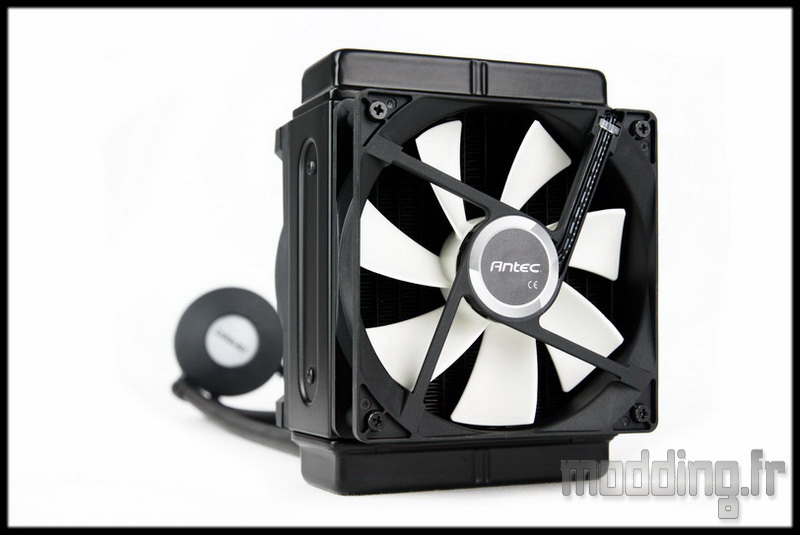

Le ventilateur en place sur la radiateur est muni de 11 pales blanches.
Il est muni d’une prise 4-pins PWM et sa vitesse de rotation s’étale de 600 à 2400 tr/min.

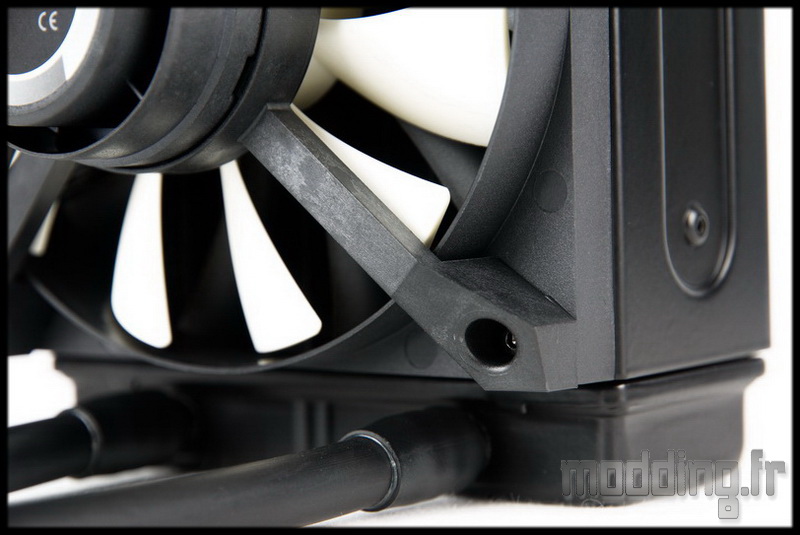

Bien qu’il soit lié à la pompe, son cadre est fixé au radiateur par 4 vis.
On aperçoit les tuyaux au bas du radiateur qui sont sertis sur des embouts droits. Venant du waterblock, ils font 10 mm de diamètre et sont parfaitement lisses.

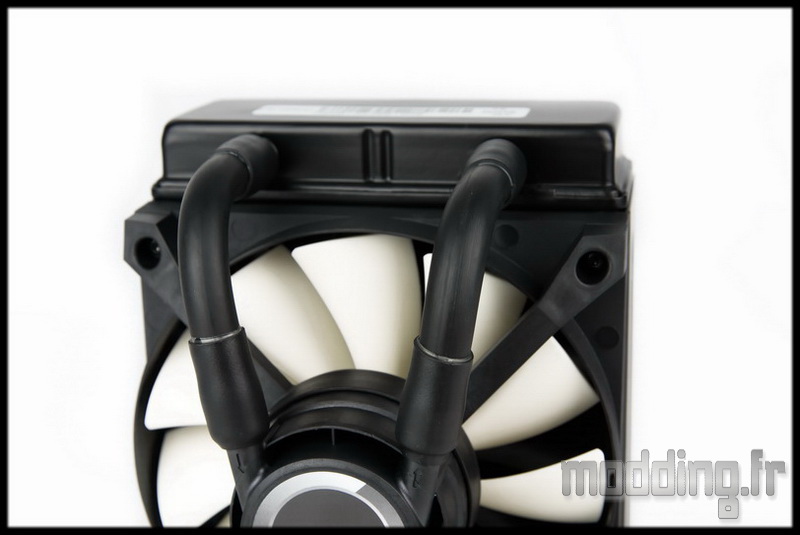

Même constat pour les tuyaux qui relient la pompe à la partie supérieure du radiateur.

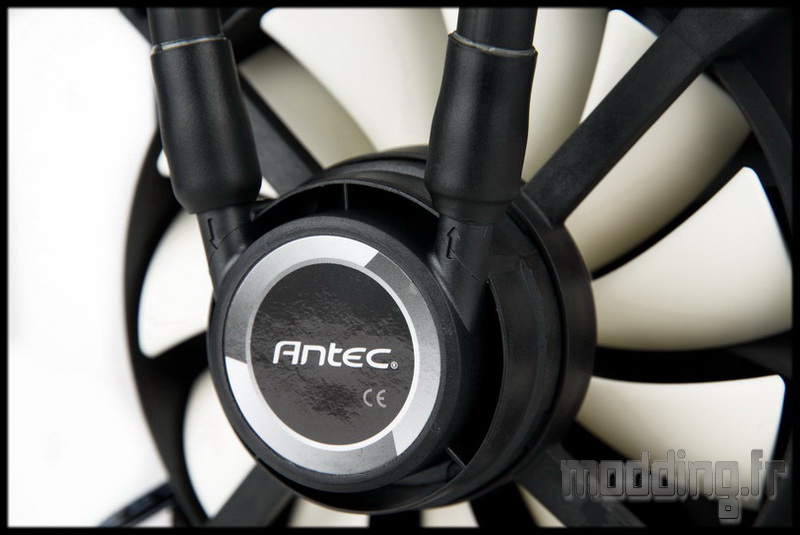

Sur la pompe vient prendre place un autocollant muni du logo Antec. L’ensemble ventilateur / pompe fait 62 mm d’épaisseur.
Antec fournit dans le kit un deuxième ventilateur avec les mêmes caractéristiques.
4 Vis longues, contenues dans le bundle, permettent de le fixer sur le radiateur en position Pull.
Ce qui fait passer l’ensemble à 137 mm d’épaisseur….
Le tout accuse un poids de 1.3 Kg.
