Le montage : Socket AM3+

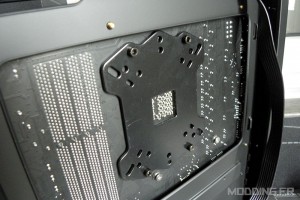

On va commencer par monter le waterblock CPU, avant de passer au tubbing. Je monte un socket AM3+, mais l’utilisation de la backplate est la même pour un Intel 15xx, et j’aurais pu utiliser la backplate d’origine AMD avec un autre set de vis. On commence par coller la mousse sur la backplate.

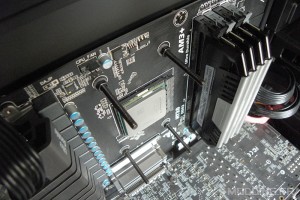

On passe les quatre vis à travers la backplate avec la mousse côté carte mère, rondelles plastiques, carte mère, rondelles plastiques, petits écrous. On ne sert pas trop fort, à la main. On sécurise ainsi la backplate pour ne pas la laisser échapper. Les plastiques permettent de protéger le PCB.
On dispose la pâte thermique, de la taille d’un grain de riz. On utilise le bon bracket, que l’on passe autour du waterblock. Il est plus aisé de procéder à cette étape à plat. On glisse l’ensemble sur les autres vis.
On dispose les quatre rondelles métalliques, surplombées des quatre ressorts, et enfin les écrous à main.
On sert à la main, petit à petit, écrou par écrou, en répartissant bien la pression à chaque fois. Il n’y a pas de butées, donc il ne faudra pas aller trop loin.
Pour les embouts, on dévisse la coiffe, et on place la première partie sur les filetages, en serrant raisonnablement à la main. Deux sur le bloc CPU, deux sur le bas de l’Eiswand. On coupe deux sections de tube à la bonne taille pour le CPU, selon votre boitier et ses sorties disponibles. Elles devront être assez longues pour sortir d’une dizaine de centimètres du boitier, pour faciliter la maintenance.
On glisse la coiffe sur le tube, on glisse le tube sur la première partie des embouts, jusqu’à être en butée. On visse la coiffe, à la main toujours. On dispose le ressort anti-pincement sur le tube, on passe le tube par les sorties du boitier. Viennent ensuite les embouts rapides. Le principe est le même, on défait la coiffe, la passe sur le tube, tube sur l’autre partie de l’embout, en butée, et on vient serrer la coiffe à la main.
On procède de la même manière de l’autre côté des embouts rapide, vers l’Eiswand. Essayez de conserver des tubes dont la longueur est égale l’une à l’autre à l’extérieur, pour éviter qu’ils ne partent chacun de leur côté, et vous pourrez ainsi les attacher l’un à l’autre si vous voulez qu’ils restent en place.
