Le montage (TR4)
Une fois le bon modèle choisis (ici TR4) il suffit de faire glisser et de “clipper” les deux parties. C’est simple et efficace. Les plaques de contention sont en acier de grosse épaisseur peint en noir avec une peinture époxy. Le système est simple et ne se déformera pas lors du montage. N’hésitez pas, car le “verrouillage” des deux plaques demande une pression relativement importante.

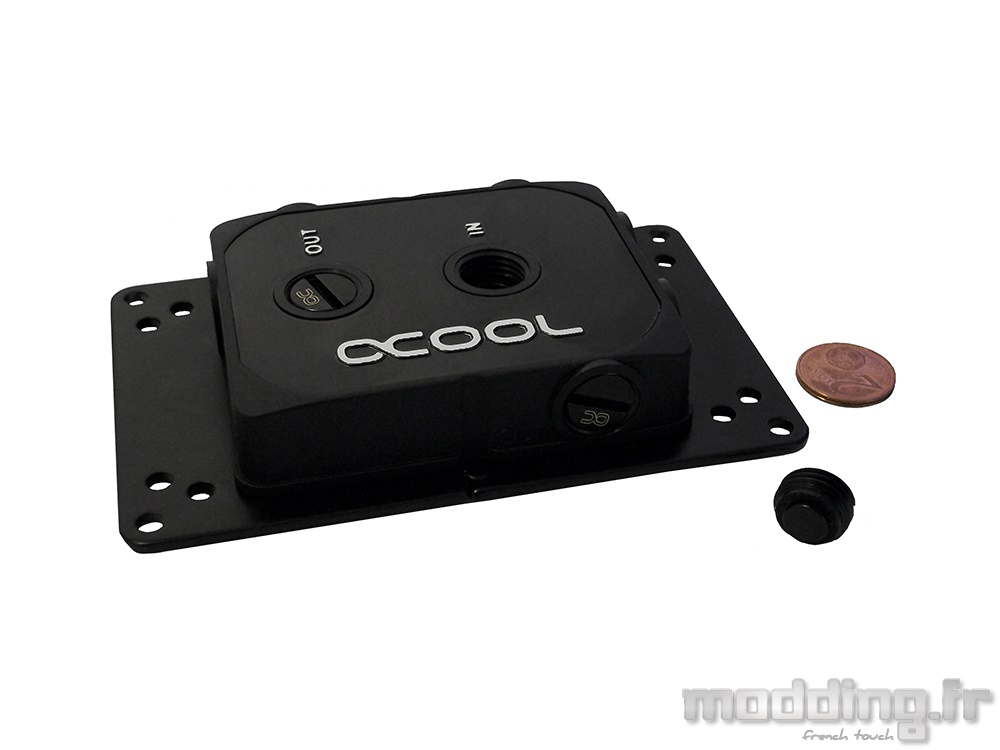

Il ne reste plus qu’a choisir les deux ports qui seront utilisés. Nous avons remarqué que le profil relativement plat du produit empêche l’utilisation de certains raccords sur les ports latéraux. En effet il faudra partir sur des Embout Cannelé droit voir un raccord coudé pour utiliser ces ports. Car une éventuelle coiffe vient bloquer contre le système de contention.
On opte pour une utilisation classique avec un raccordement par le dessus. Sur ces ports-là pas de limitation donc vous pouvez utiliser ce que vous voulez en G 1/4″. Pensez à vérifier que les autres ports soient bien fermés tout de même…

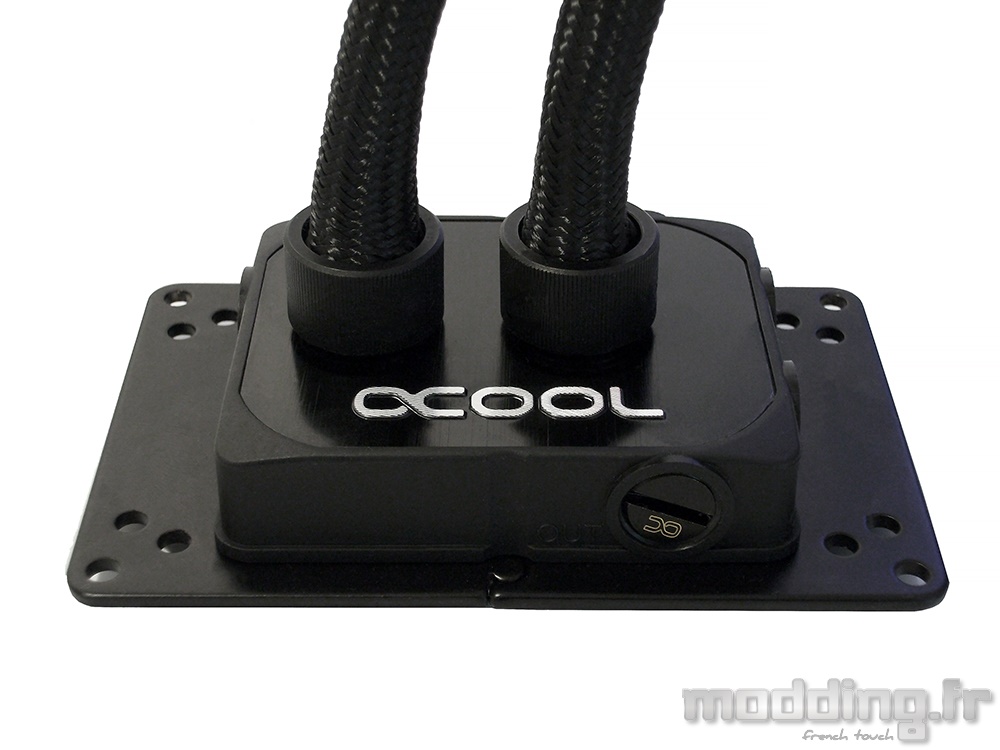

Et faut dire qu’il a plutôt belle allure avec notre tubbing gainé… ça change des carénages en plexi plein de loupiotes. Et il s’intégrera parfaitement dans une configuration sobre.

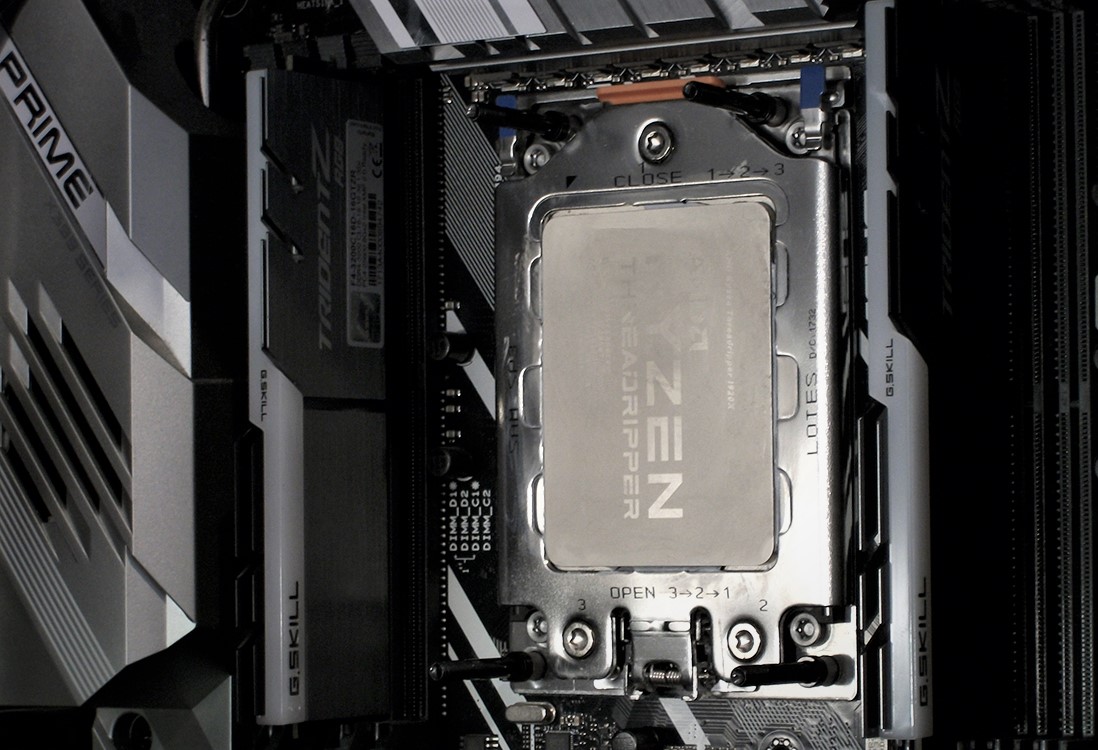

Ensuite c’est du classique et pour le TR4 pas besoin de backplate ou même de tournevis. Il suffit de visser les quatre entretoises sur les filetages de fixation. Tous les éléments de visserie sont en acier noir.
Ensuite il faut tartiner ce gros CPU de pâte thermique. Et c’est sans doute l’opération la plus complexe de ce montage.
Les processeurs Threadripper ayant un dissipateur de grande taille la méthode du grain de riz habituelle ne sera pas suffisante.
Après avoir fait plusieurs essais avec des différences significatives de performances en termes de refroidissement, nous avons retenu la méthode proposée par Noctua.

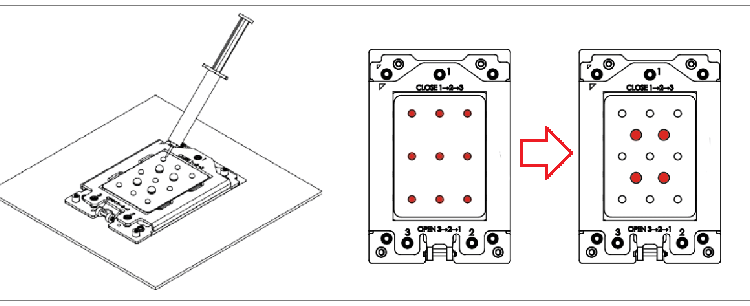

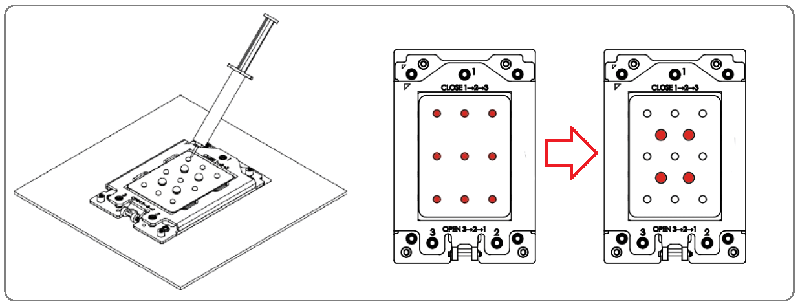

Cette méthode consiste à faire neuf petits points puis quatre plus gros qui viendront au niveau des matrices. On vient ensuite appliquer le Eisblock XPX Pro 1U qui descend facilement et sans résistance le long des entretoises. Une fois en place, il suffit de visser les 4 vis à main sur les tiges en ayant préalablement disposé un petit ressort fourni dans le bundle.
Pas de risque de trop serrer, car une butée vient stopper votre progression et le ressort s’occupera d’ajuster la pression sur les fixations.
Que ce soit au niveau de la plaque ou des ports et malgré plusieurs démontages, nous n’avons eu aucun souci de fuites sur le bloc.
