Le montage : Socket AM3+

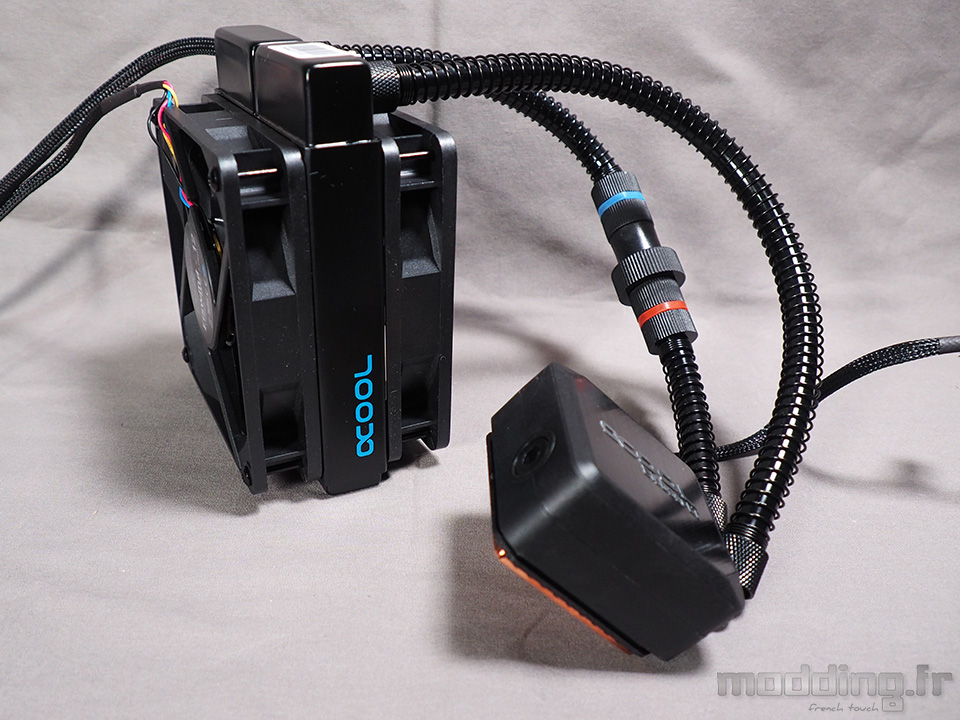

On commence le montage par celui des ventilateurs. Les grandes vis, classiques, traversent les ventilateurs et les tiennent en place.

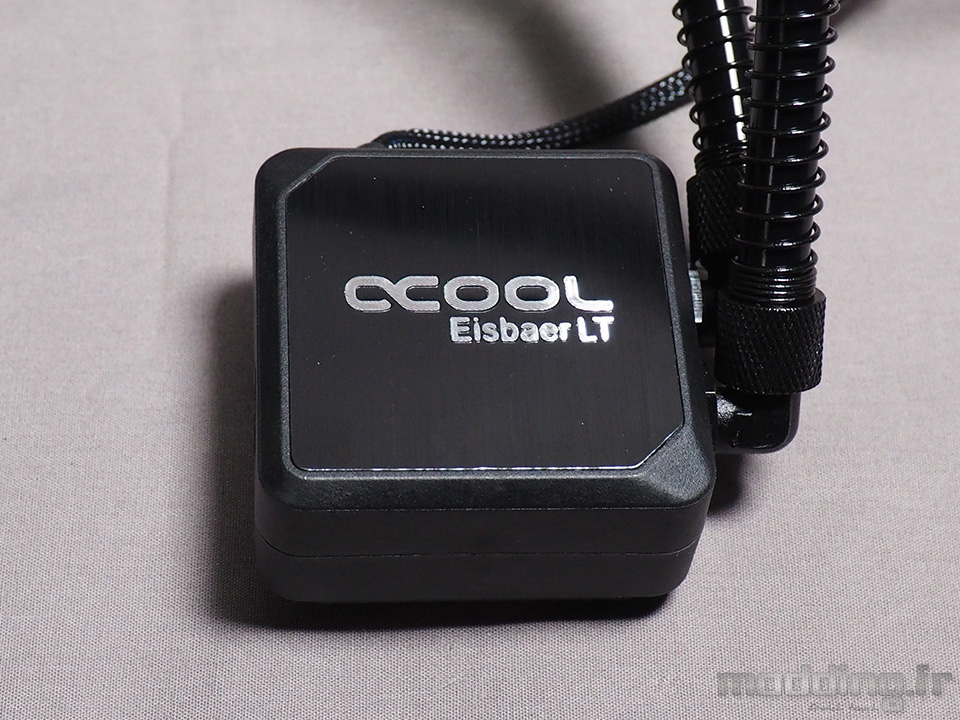

Pour les fixations du waterblock, on commence par repérer dans quel sens on veut que le texte soit mis, ainsi que les raccords rotatifs.

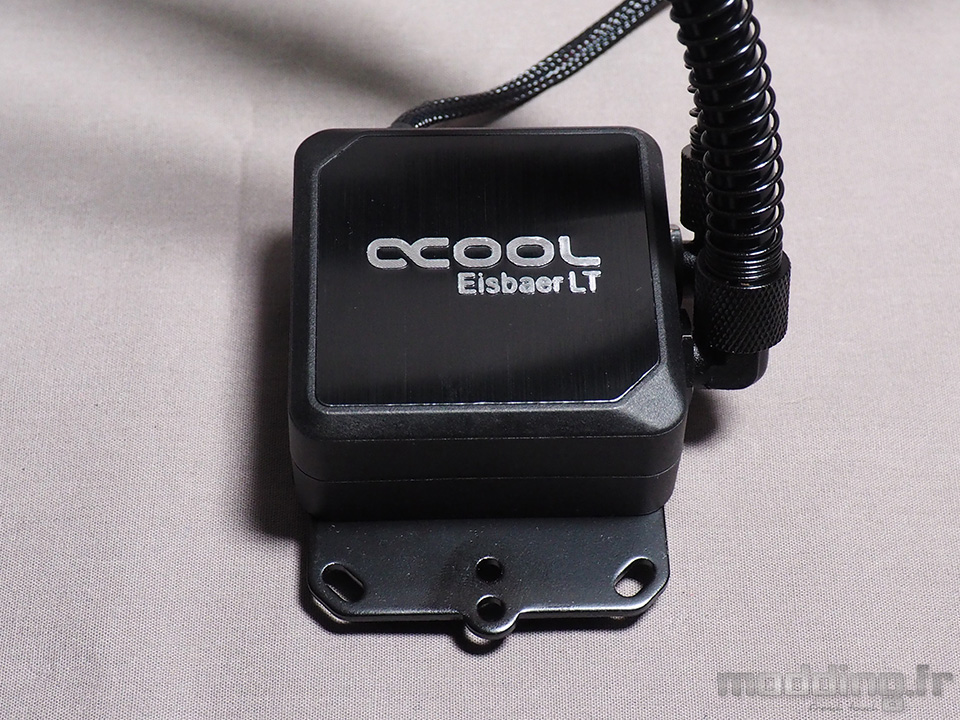

On insère de chaque côté les plaques de fixations qui se clipsent.
On insère à chaque coin la vis dans un ressort, un écrou, la plaque, puis on sécurise avec un écrou.

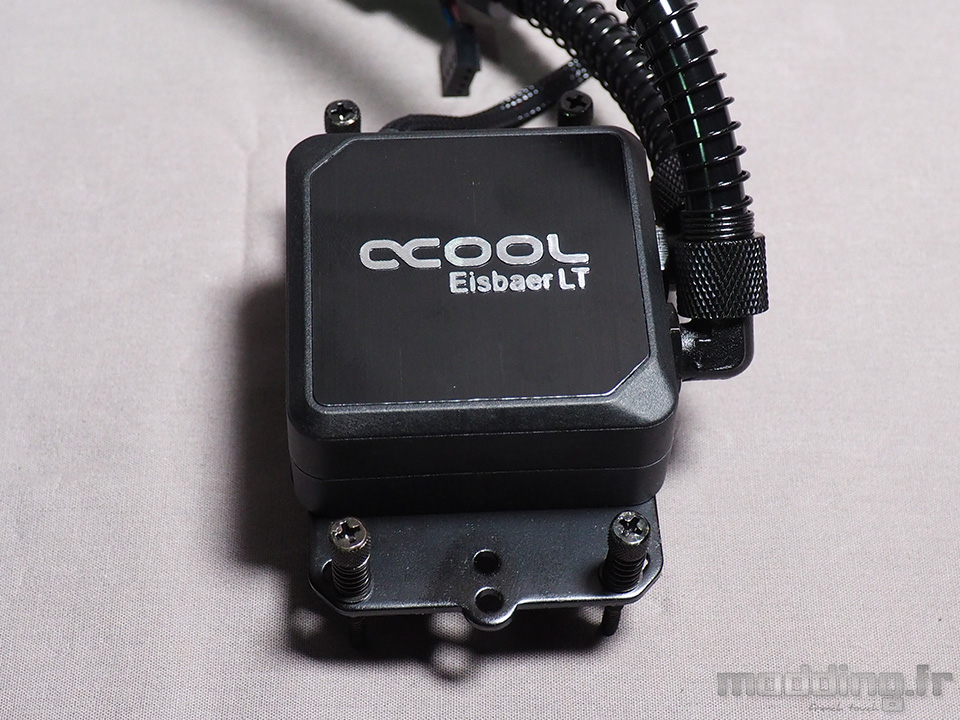

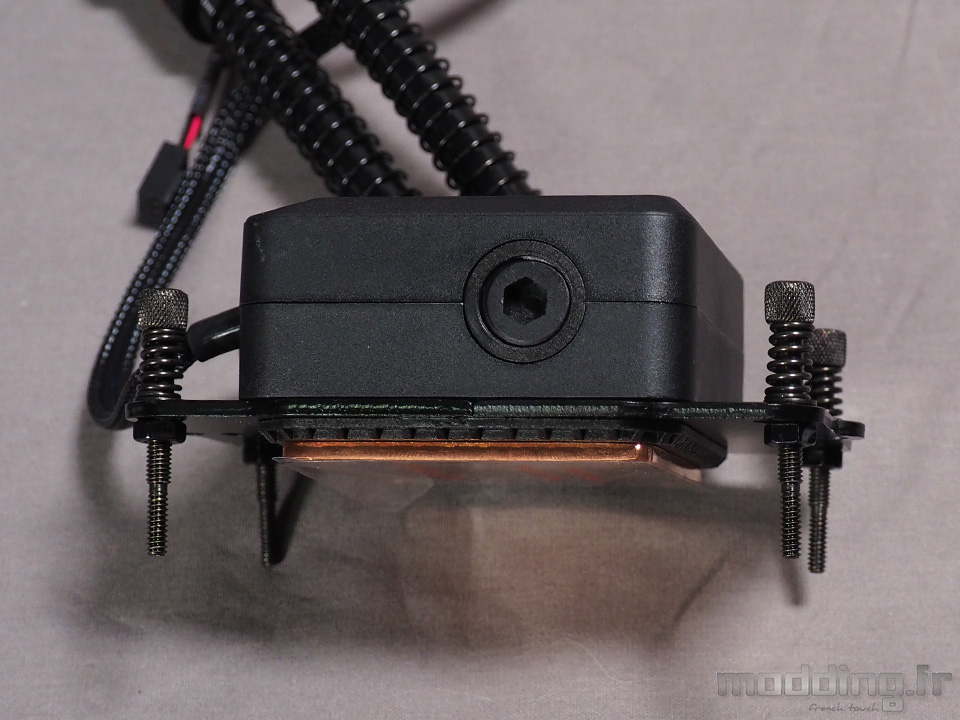

Ca doit ressembler à ca une fois monté, on distingue bien les deux filetages différents.

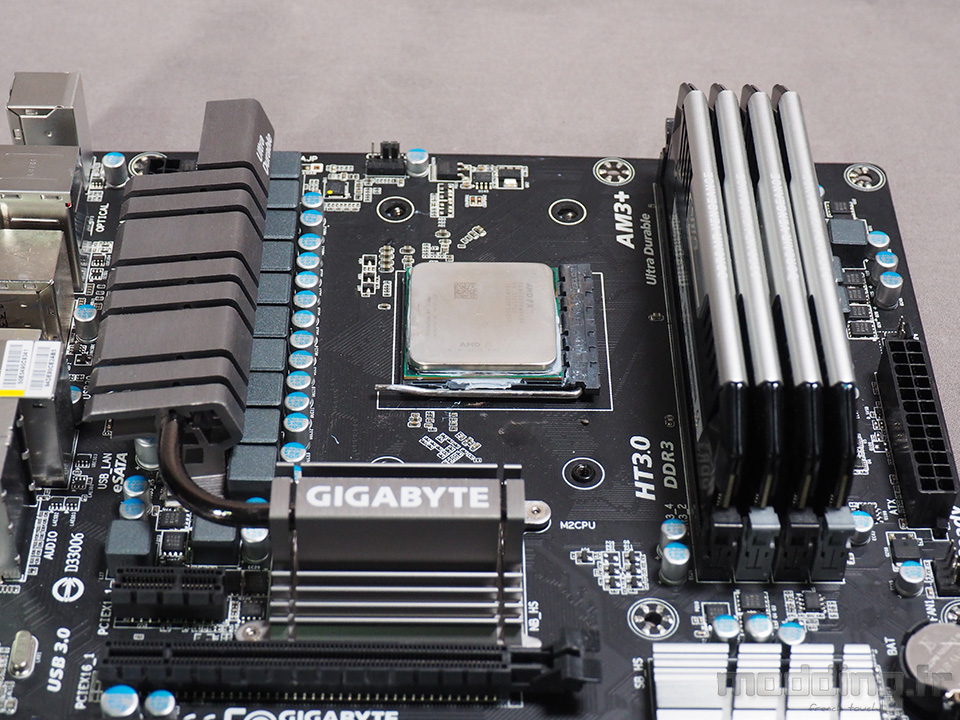

On pose la backplate AMD sous la carte mère.

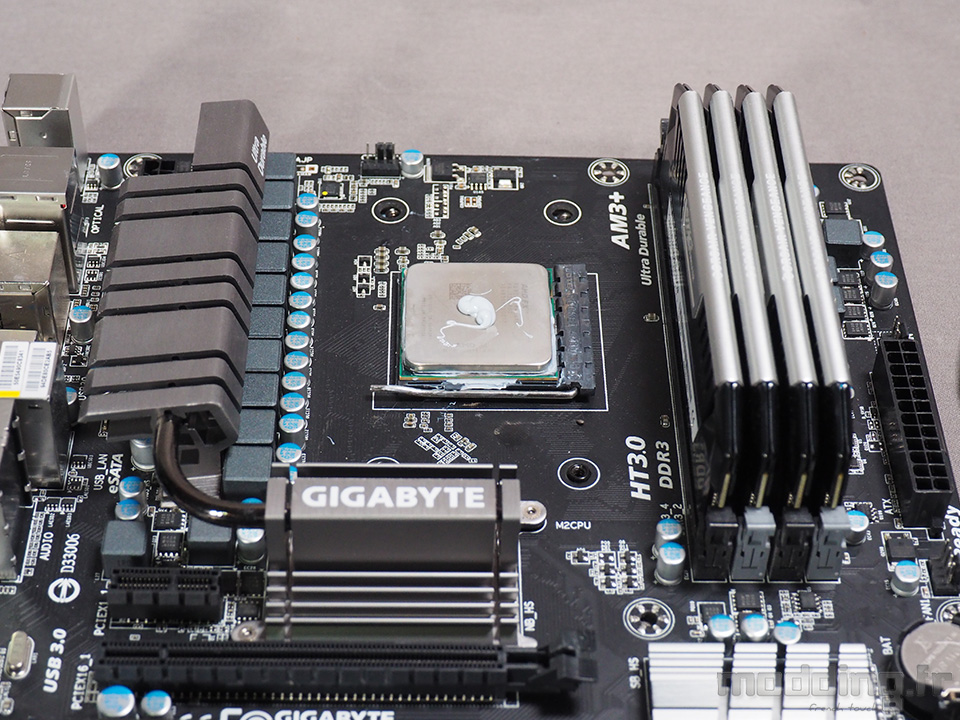

Un peu de pâte thermique.
On pose, et on vis en croix, jusqu’à arriver en butée. Les ressorts réguleront la pression si on s’approche trop du processeur.

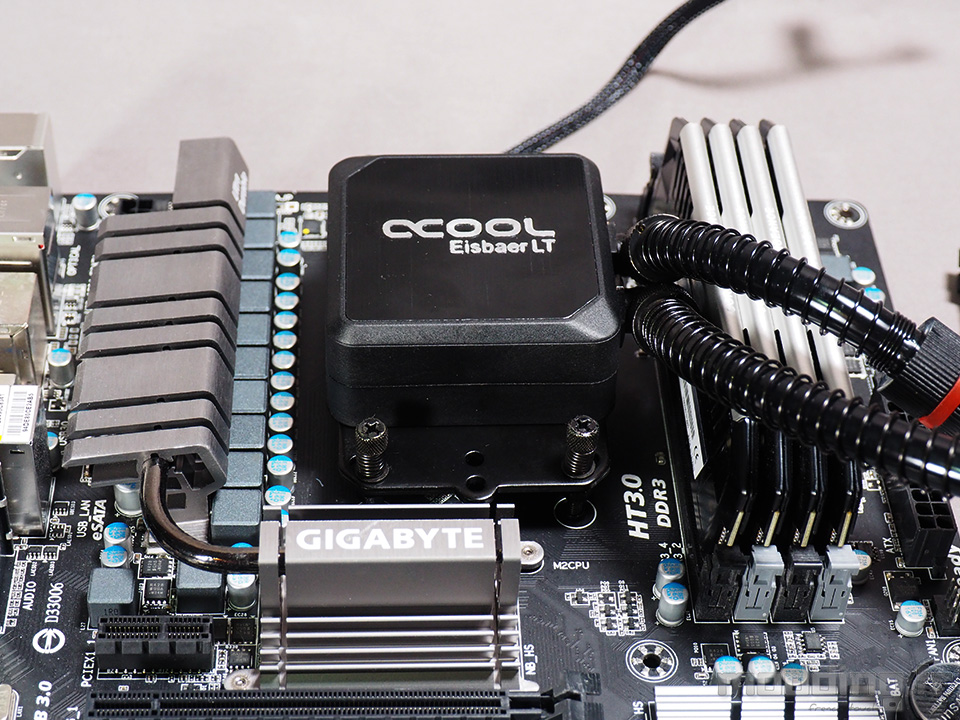

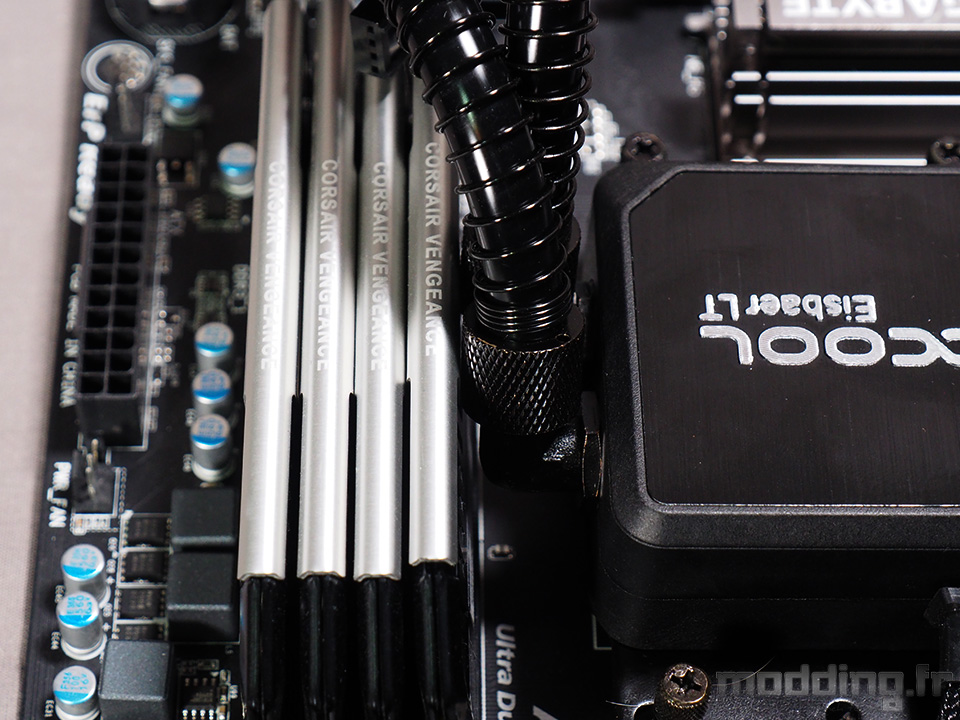

Attention, les raccords rotatifs prennent une certaine place, ici ca pousse sur la première barrette de mémoire une fois en place. Vérifier bien avant de monter le bloc, histoire de ne pas avoir de soucis, et changer l’orientation si ca vous gêne, il y a plus de place vers le bas en général.

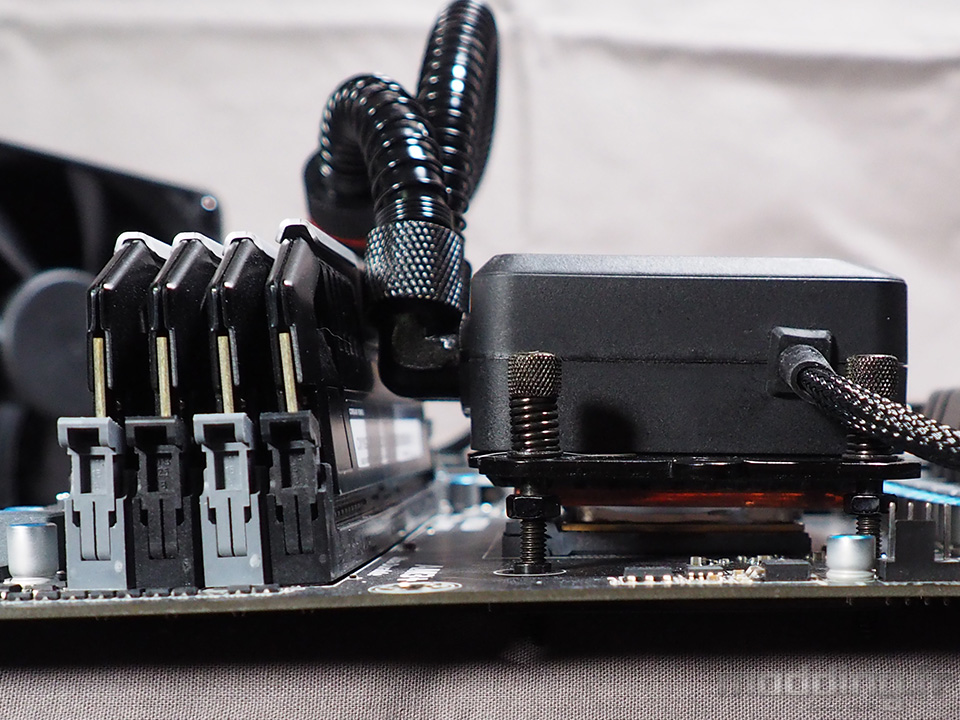

On voit que ca pousse légèrement (la photo accentue l’impression), et qu’il y a un bon contact sous le bloc sur le processeur.
