[TEST] Alimentation V750 de Cooler Master

L’alimentation :

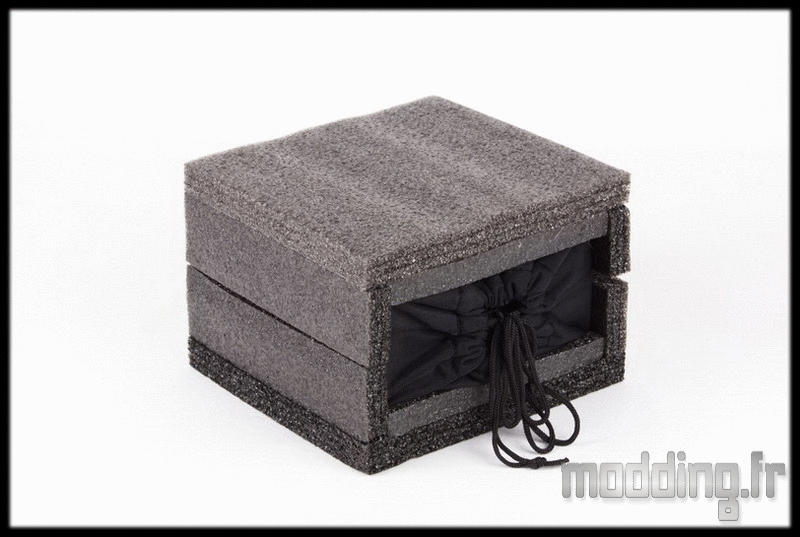

Nous sortons “l’écrin” en mousse expansée de la boite.
Elle est en deux parties protégeant de toute part le bloc d’alimentation des aléas du transport.
Nous soulevons la partie supérieure pour découvrir….

…. Un sac en toile noire estampillé du logo Cooler Master en lettres blanches.
La marque tient à soigner sa gamme V Série!!!

Je ne sais si le CSA nous obligerait à mettre en place le logo -16…. mais l’animation suivante montre une V750 entrain d’effectuer un striptease en bonne et due forme !!!
On commence par les lacets que l’on défait doucement…
Et on fait glisser la robe noire petit à petit pour… dévoiler entièrement l’alimentation V750!

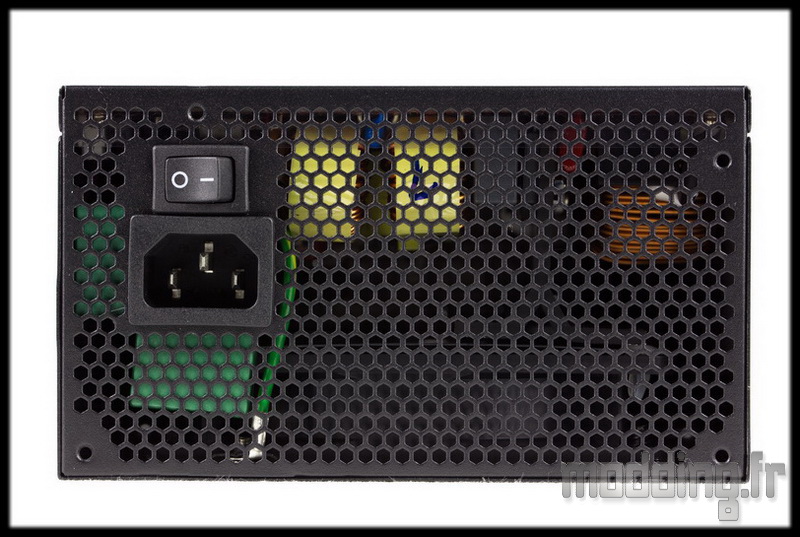

A l’arrière de ce bloc on trouve une large grille en nid d’abeille.
En plus de la prise pour le secteur, on a l’interrupteur marche/arrêt.

Le bloc de la V750 garde ses dimensions compactes reprises sur la V650 et V550 : 140 x 150 x 86 mm.

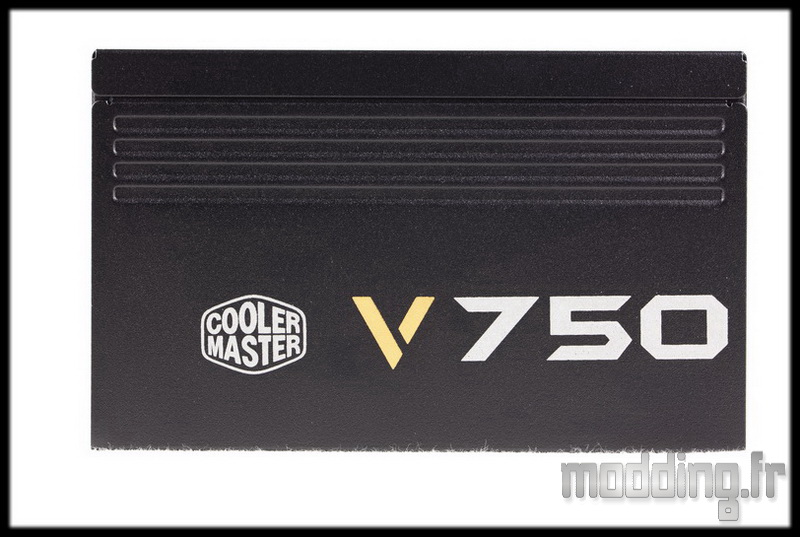

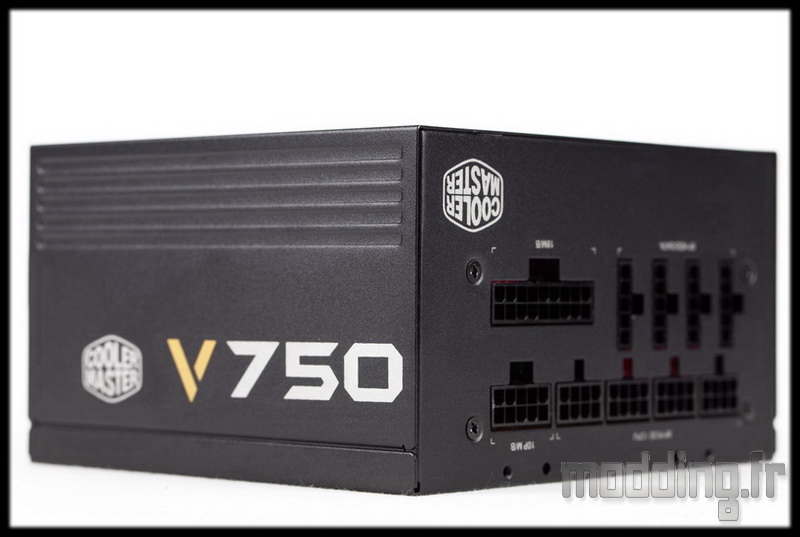

Sur le coté de l’alimentation, le nom du modèle est apposé directement sur la peinture noire anthracite du carénage en acier, accompagné par le logo Cooler Master.
Histoire de ne pas avoir une face totalement plane, un petit relief est crée par 4 sillons horizontaux juste au dessus du nom. De plus la peinture adopte un effet légèrement granuleux.

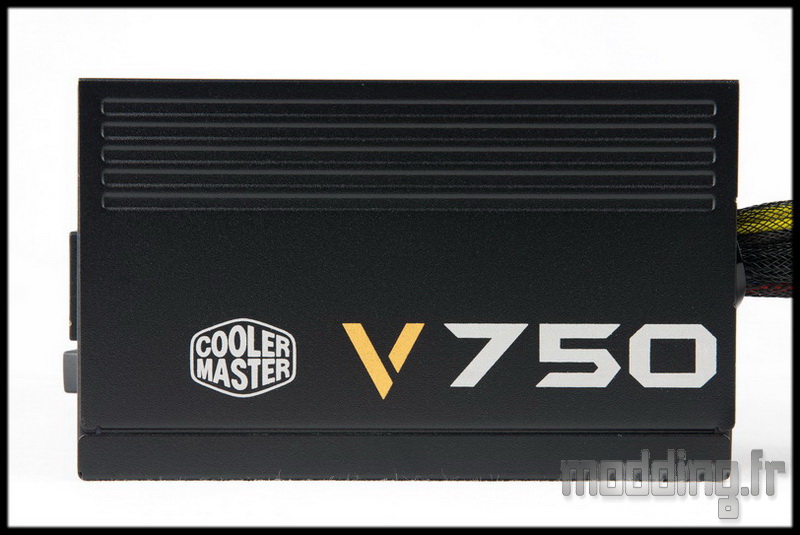

Un design identique à la précédente version.

Le nom et le logo sont toujours à l’endroit quelque soit le sens où nous disposons le bloc d’alimentation.
Ici avec le ventilateur en dessous.

Là avec le ventilateur au-dessus.

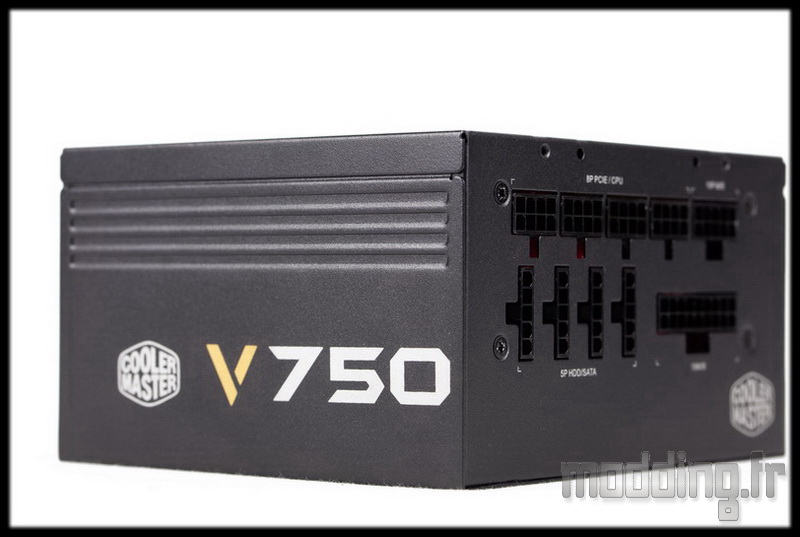

D’un point de vue extérieur, le changement le plus notable avec la V750 SM se situe au niveau de la connectique!
Passage en “full modulaire” oblige, plus aucun câble ne sort directement du bloc.

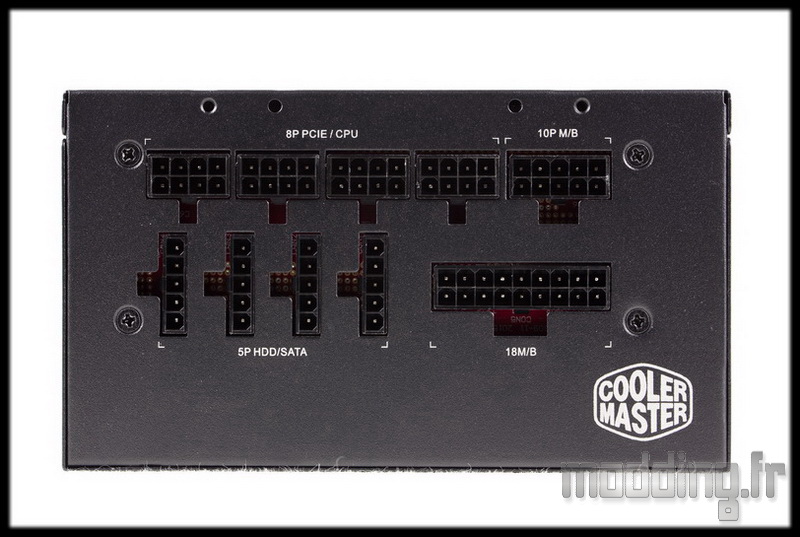

Nous retrouvons les 4 prises pour les câbles Sata et Molex présentes sur la précédente version.
Nous rajoutons la double prise pour le câble ATX et 4 autres prises pour les câbles PCIe et CPU.
On note que ces dernières sont communes.

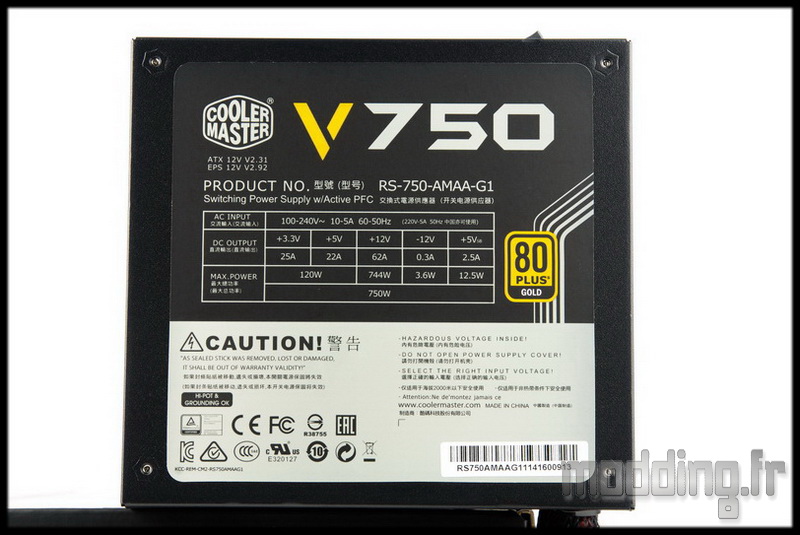

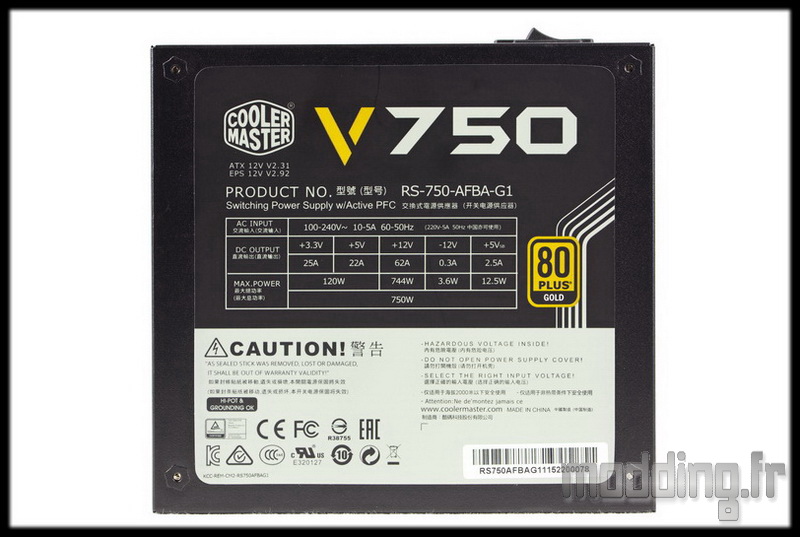

Sur le dessus du bloc, nous avons un large autocollant indiquant le nom du modèle, le logo de la marque ainsi que celui de la certification 80+ Gold.
On trouve aussi les caractéristiques électriques de la V750 qui se trouvent être identiques à la V750 SM avec son rail unique de 12 V à 62A.
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.

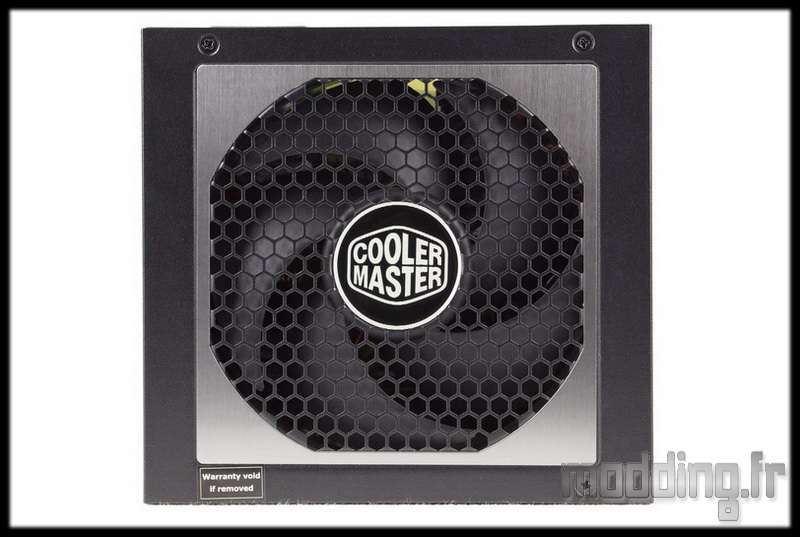

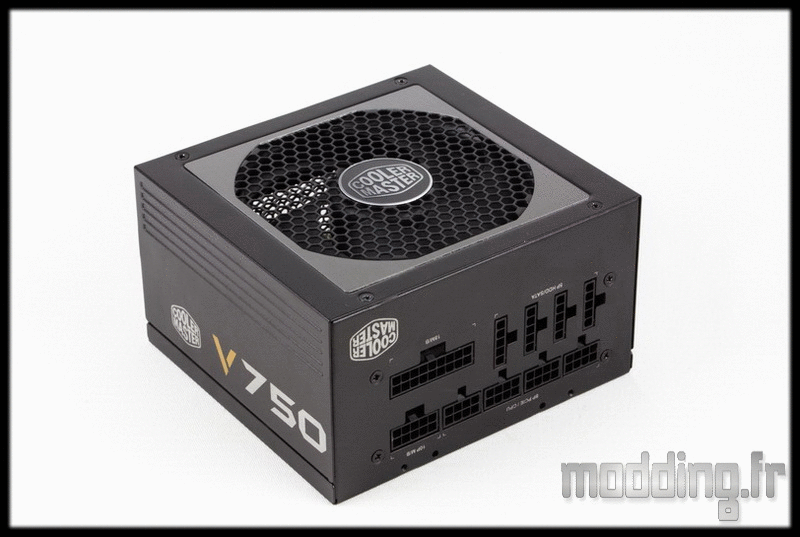

Le dessous arbore une grille en nid d’abeille qui dissimule le tout nouveau ventilateur.

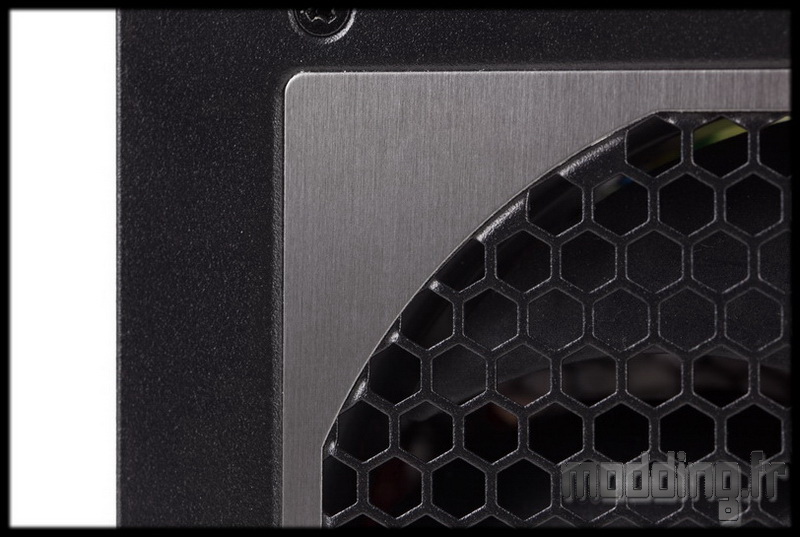

Autour de cette grille, nous avons un insert métallique de forme carré qui apporte la petite touche esthétique.

Cette plaque métallique garde son aspect brossé et afin d’améliorer encore un peu plus l’esthétisme, Cooler Master a retiré l’accès direct aux vis qui retiennent le ventilateur au carénage du bloc.

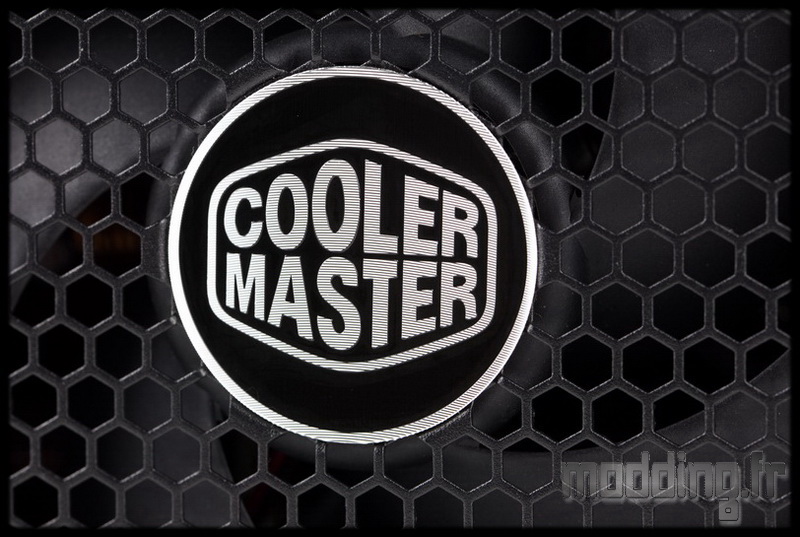

Au centre de la grille, histoire de cacher le rotor des pales, nous retrouvons le médaillon Cooler Master avec son effet métallisé sur fond noir.

La V750 est doté d’une garantie de 5 ans.

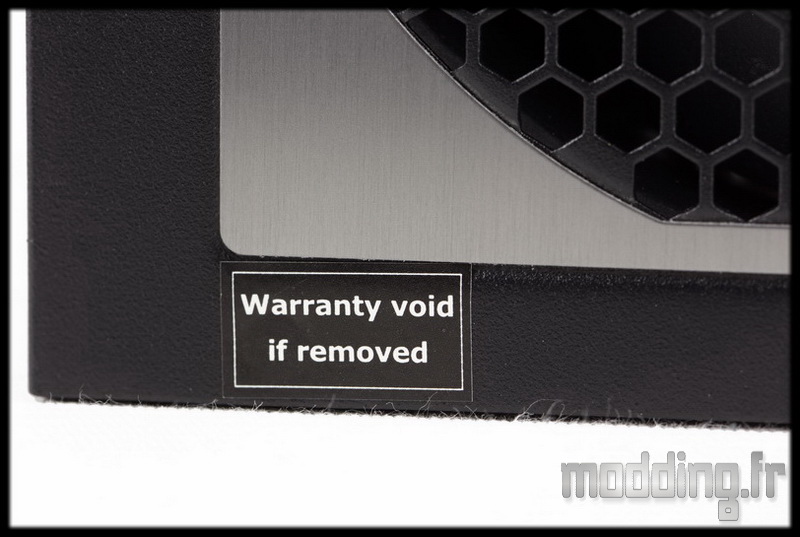

Garantie valable à condition de ne pas retirer cet autocollant!

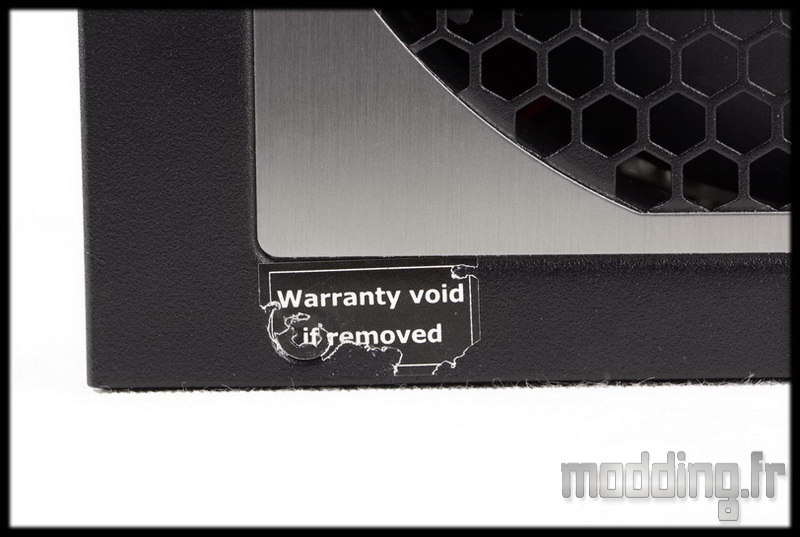

Un autocollant spécial qui a la fâcheuse tendance à se désagréger si on tente de le retirer…
Il cache la quatrième vis qui permet d’ouvrir le bloc d’alimentation.

Il s’agit d’un test modding.fr et on outrepasse l’interdiction, ce qui nous fait perdre la garantie de l’alimentation…. snif!

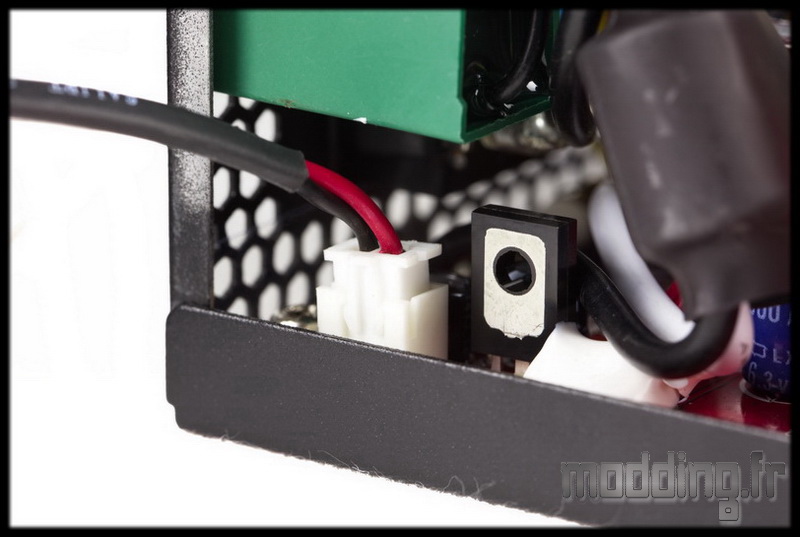

Une fois les 4 vis retirées, nous pouvons ôter le capot tout en prenant soin de ne pas tirer sur le câble d’alimentation du ventilateur.

La prise dudit câble est facilement accessible et peut être débranchée.

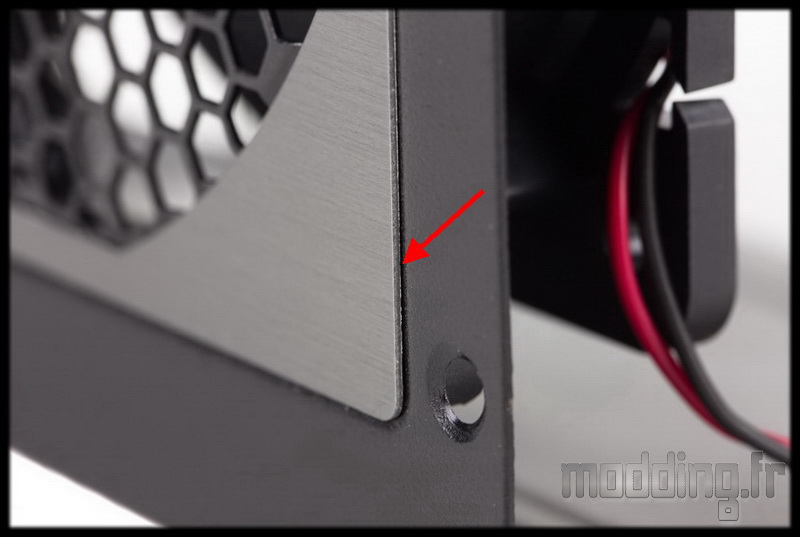

Nous avons vu que la plaque qui entoure la grille couvre totalement le carénage en acier du bloc.

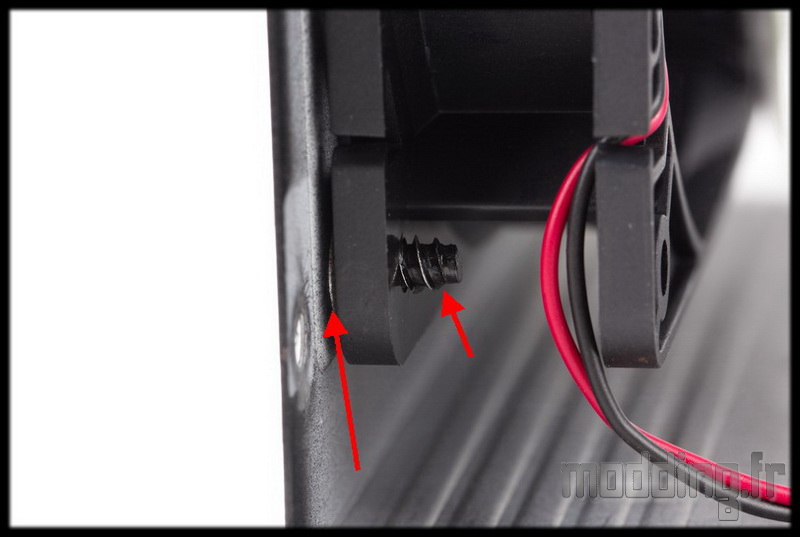

De ce fait pour retirer le ventilateur de son emplacement, on ne peut accéder aux vis qu’en retirant ce fameux insert qui est certainement collé…
En même temps, il est rare de devoir changer le ventilateur d’une alimentation et la durée de la garantie couvre un bon laps de temps si jamais une panne devait arriver.

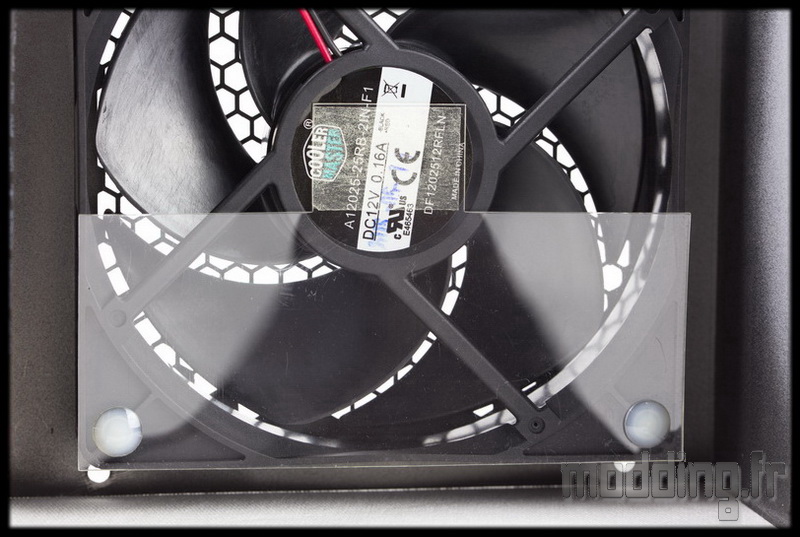

Nous notons la présence d’un cache en plastique transparent qui couvre quasiment la moitié du ventilateur limitant la ventilation directe sur la partie arrière du bloc.
L’intérêt est de créer un flux d’air vers la grille arrière du bloc d’alimentation sans qu’il ne soit gêner par le flux d’air direct venant du ventilateur à ce niveau.

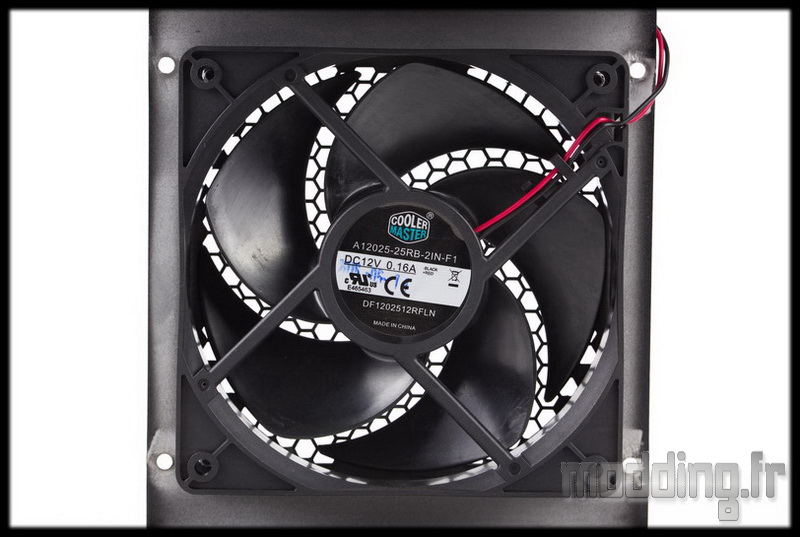

Voici la deuxième grande nouveauté dans cette gamme V Série : le ventilateur Silencio FP en 120 mm.
Nous avions testé cette gamme de ventilateur et constaté son faible niveau sonore.

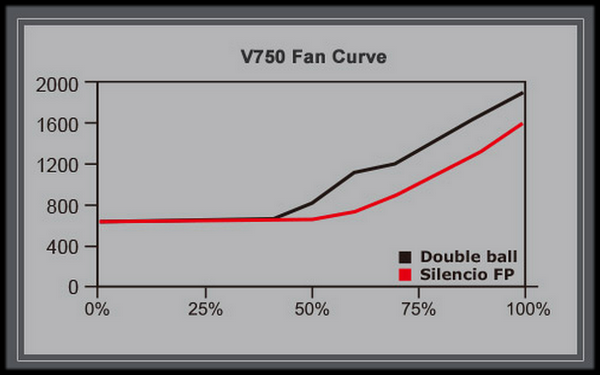

Sur ce tableau, nous avons la courbe de vitesse de rotation du Silencio FP en fonction de la charge.
On note que le ventilateur commence seulement à réagir à partir d’un peu plus de 50% de charge.

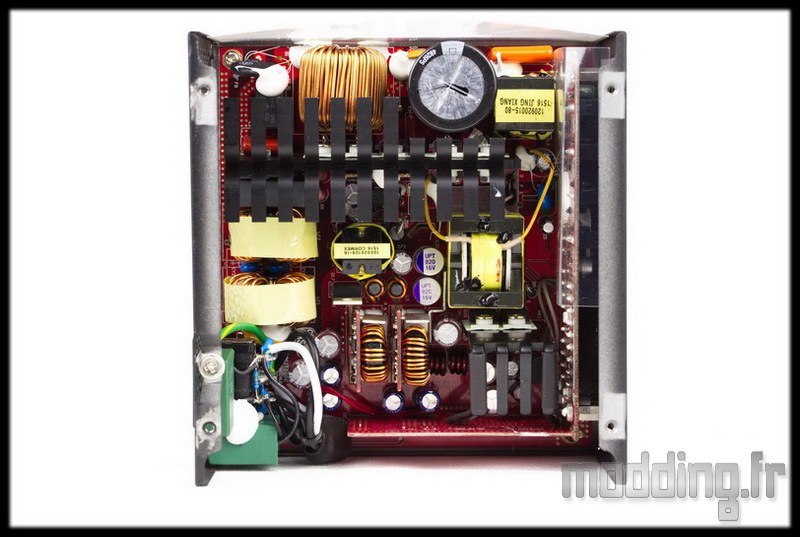

Le cœur de la V750.

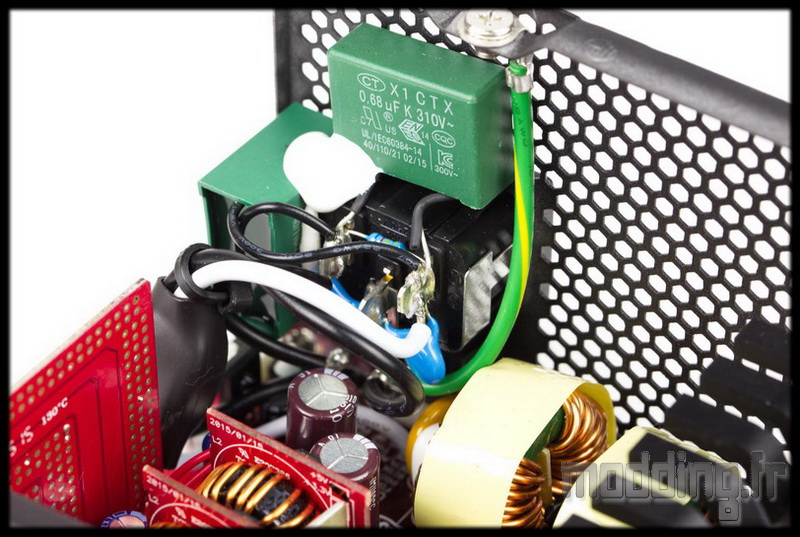

Le concept full modulaire permet de n’avoir aucun câble à l’intérieur de l’alimentation si ce n’est du coté de la prise secteur.
Cela optimise encore plus l’espace laissé entre les différents composants et du coup le refroidissement de ces derniers par le flux d’air engendré par le Silencio FP.

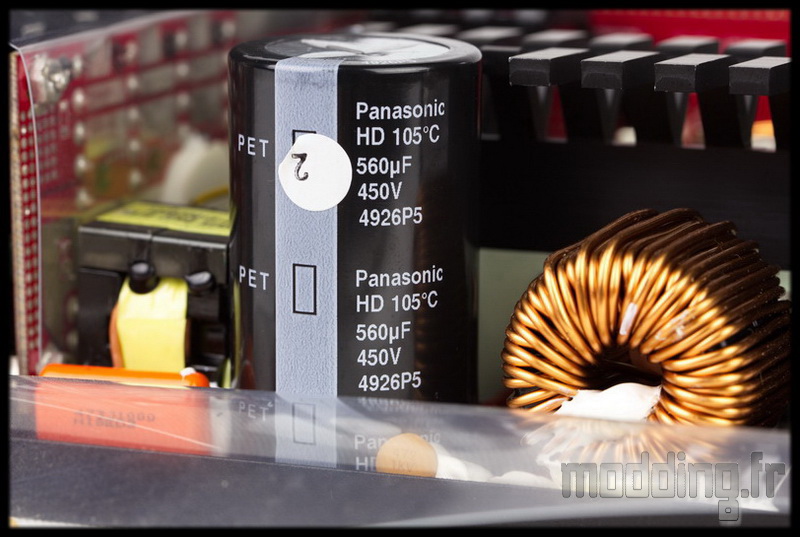

La troisième principale caractéristique de ce bloc est la dotation à 100% de condensateur japonais déjà présente sur la version précédente.
Ce qui assure une fiabilité dans le temps et des performances accrues.

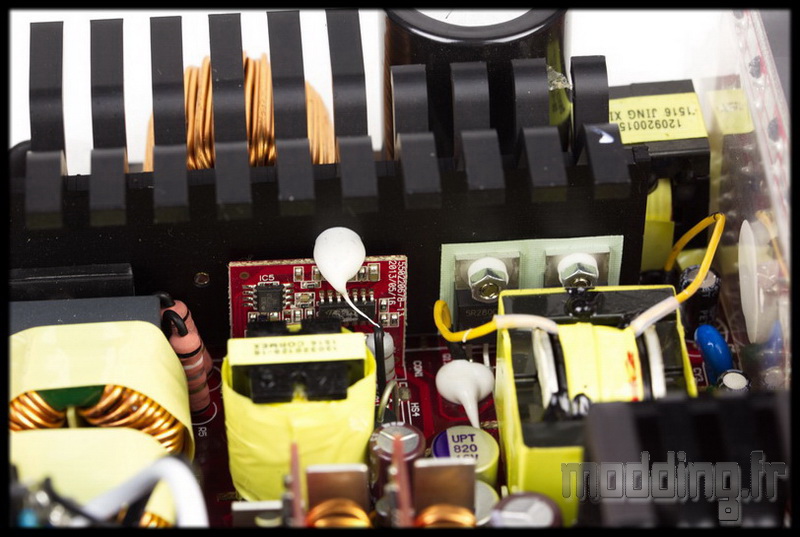

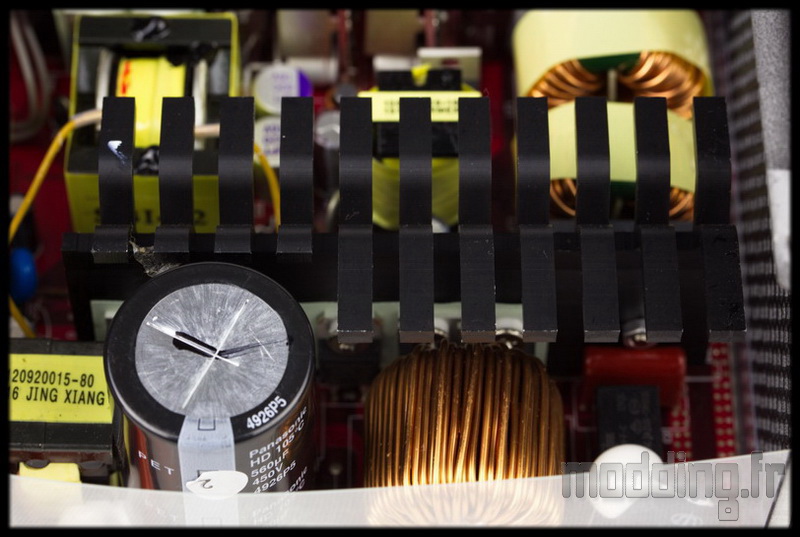

Des radiateurs avec des ailettes qui s’écartent pour profiter au maximum de la ventilation permet de bien refroidir les Mosfets sur lesquels ils sont fixés.

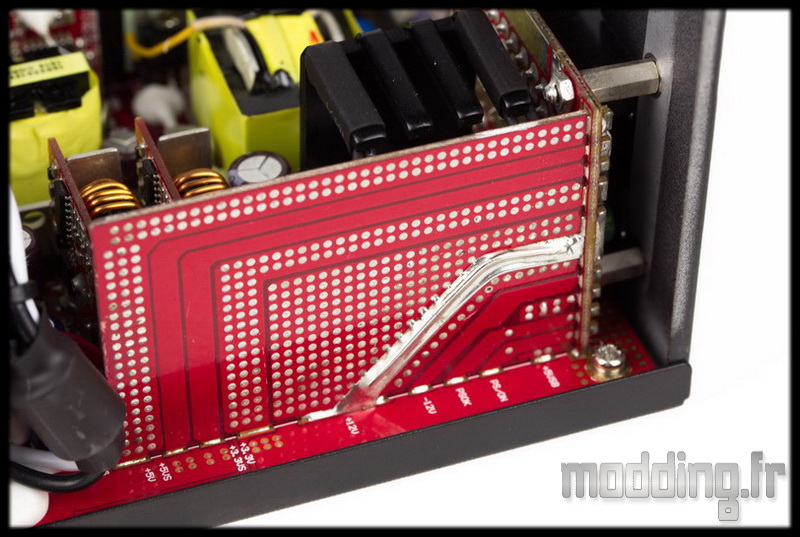

Les prises sont directement soudées au PCB.

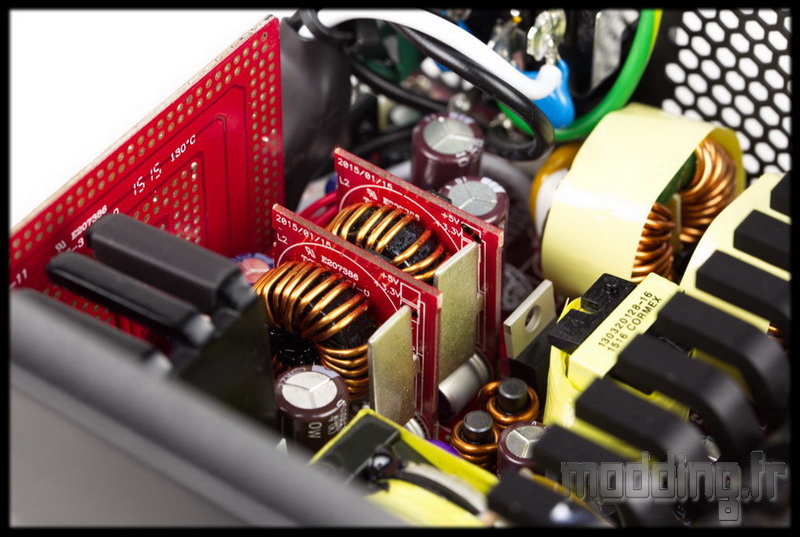

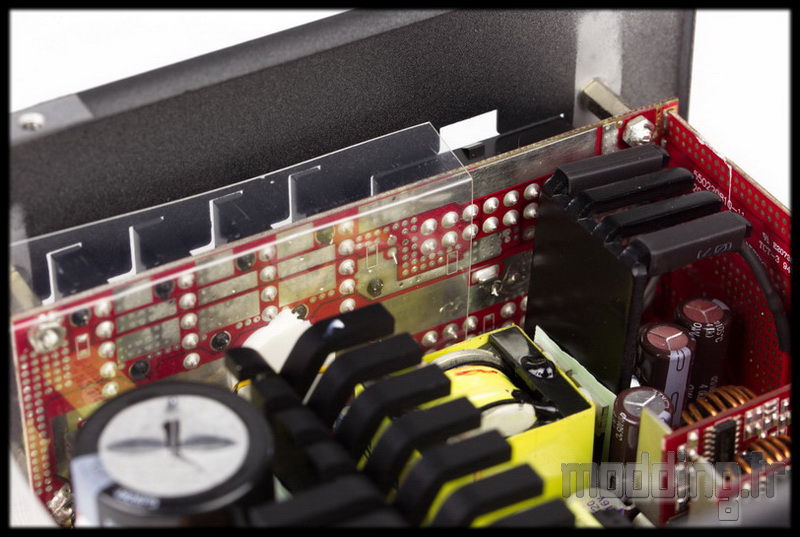

Le câblage interne est remplacé par ce nouveau PCB qui permet de connecter le premier PCB au PCB principal se trouvant au fond du châssis (notion de circuit 3D).
Cela évite toute déperdition et renforce la qualité du signal électronique en éliminant un maximum de bruit. On va au plus direct en éliminant les intermédiaires….
Du coup, nous avons une meilleure efficacité du rendement avec un flux plus stable et un minimum d’interférence.
De plus, ce concept 3D génère moins de chaleur par rapport aux câbles ce qui permet de réduire la vitesse de rotation du Silencio FP.
