L’alimentation :

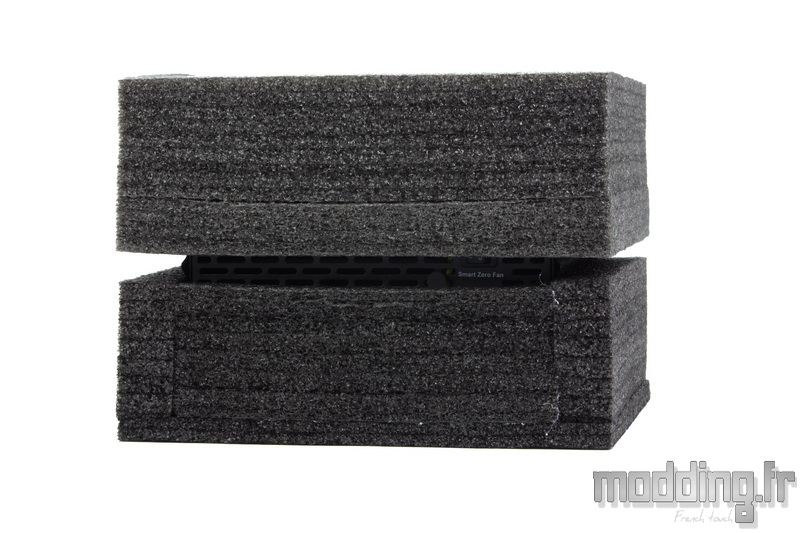

Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée …

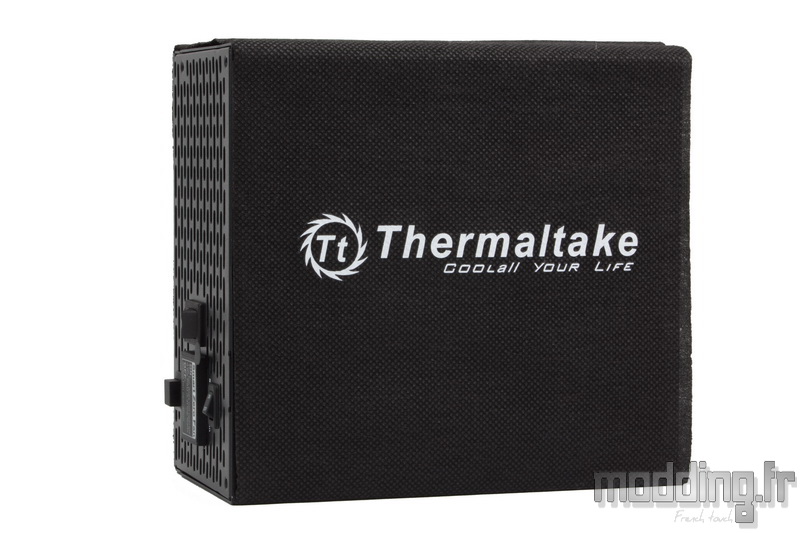

… Ainsi qu’une enveloppe en tissu papier estampillé du logo de la marque.

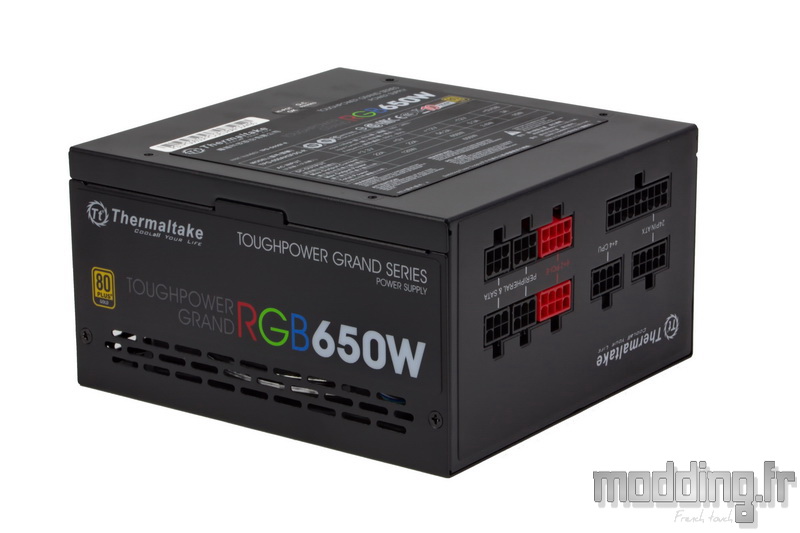

La Toughpower Grand RGB 650W mesure 160 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.
Elle accuse un poids de 1.78 Kg sans ses câbles.
Le carénage en acier est recouvert d’une peinture anthracite présentant un léger grain.

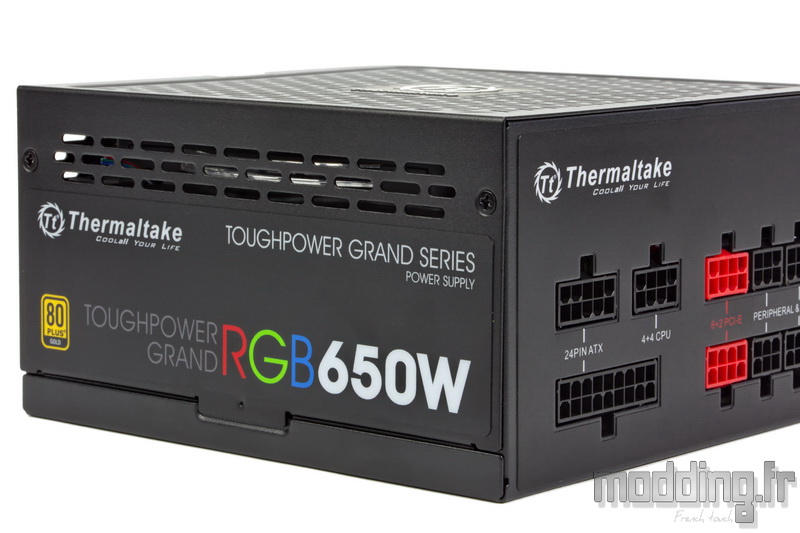

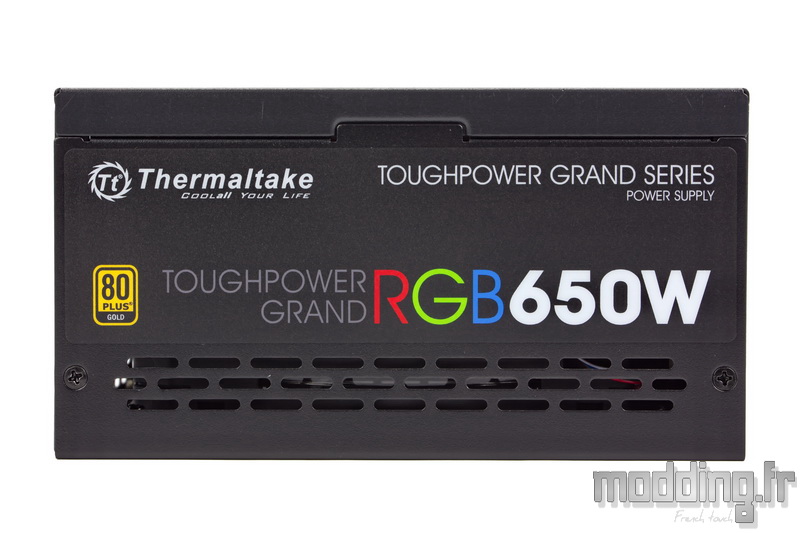

Sur l’un des cotés, nous avons un large autocollant reprenant en fond la couleur du carénage. Il affiche le nom du modèle (haut en couleurs…) ainsi que sa puissance.
Le logo de la marque et celui de la certification 80+ Gold complètent le tableau.

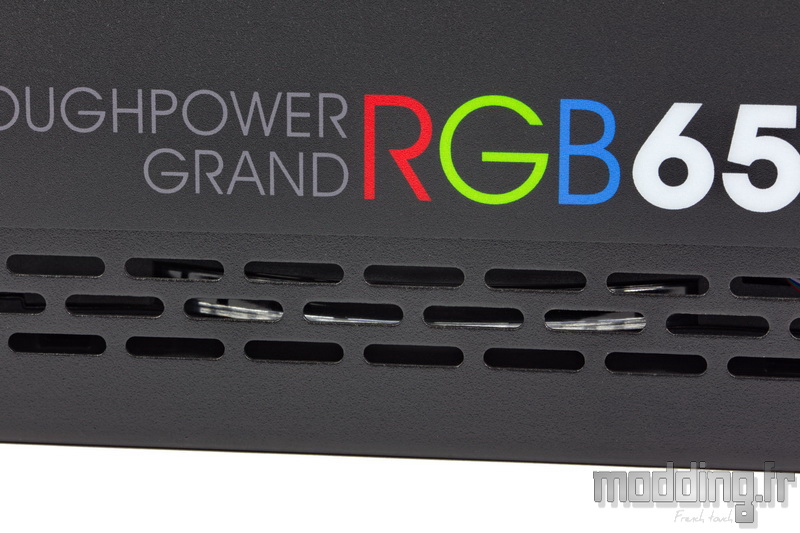

On note par ailleurs la présence de petites ouvertures arborant une forme oblongue et parcourant la profondeur du bloc sur trois rangées.
En plus de se comporter comme des ouïes d’aération, elles permettent aussi de visualiser la partie externe de l’anneau lumineux du ventilateur Riing présent à l’intérieur du bloc.
Le coté opposé reprend le même autocollant et nous retrouvons aussi les ouïes d’aération.
Le nom et le logo sont toujours à l’endroit quelque soit le sens où nous disposons le bloc d’alimentation.

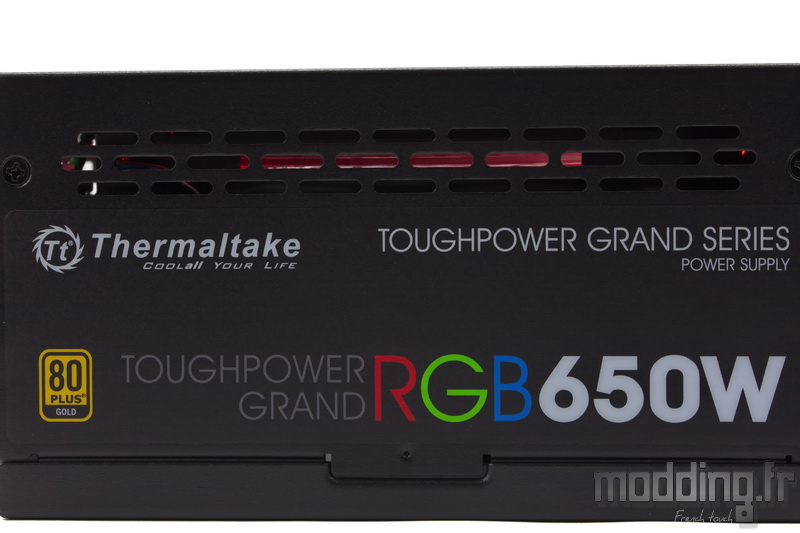

Là, avec le ventilateur au-dessus.

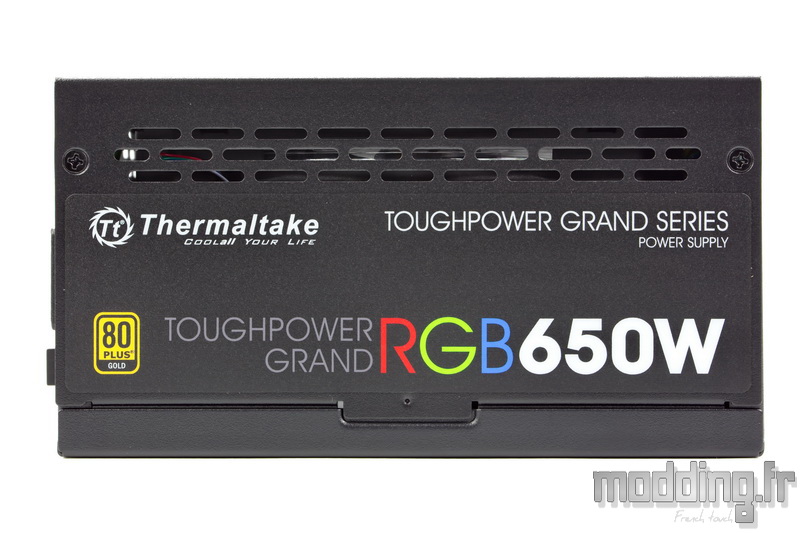

Ici, avec le ventilateur en dessous.
Ainsi nous mettons tout le monde d’accord en ce qui concerne la mise en place du bloc dans le boitier…

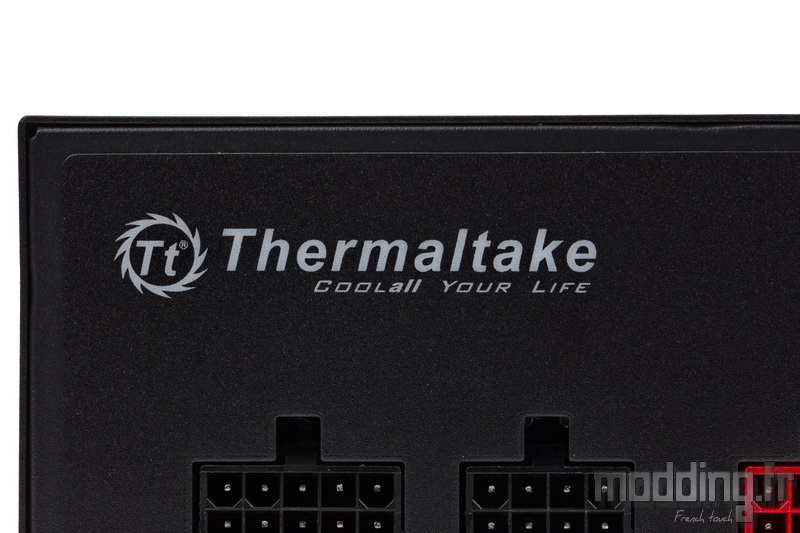

… Même si on constate que sur la face présentant les connectiques, le logo Thermaltake est aussi retranscrit.
Du coup il ne peut alors suivre qu’une seule orientation en fonction de la mise en place du bloc et pour le retrouver dans le bon sens, on doit privilégier la position avec la face ventilée vers le haut.
C’est d’ailleurs un point sur lequel Thermaltake fait allusion lorsque l’on se réfère à la page concernant la Toughpower Grand RGB.

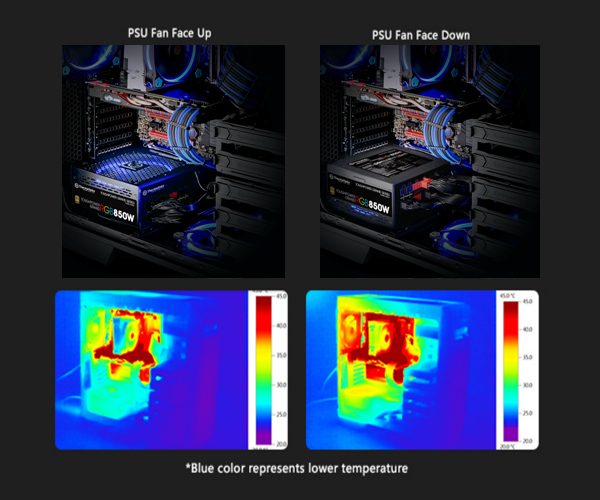

La marque met en avant les bienfaits d’une orientation du bloc avec sa face ventilée vers le haut avec des images thermiques à l’appui…
Nous n’allons pas rentrer dans ce débat surtout que la plupart des boîtiers actuels (si ce n’est la majorité) sont dotés d’une grille spécifique pour l’alimentation implanté à la base dudit boitier, sans parler de la présence éventuelle d’un cache alimentation…
Mais force est de constater qu’avec la Toughpower Grand RGB placée avec sa face ventilée vers le bas, on ne peut plus “admirer” le rétroéclairage du Riing qu’à travers les ouïes latérales… (Snif!)
Comme nous l’avons spécifié en introduction, le choix de cette alimentation implique, à priori, que l’on veuille justement mettre en avant l’anneau lumineux de son ventilateur et de ce fait, cela incombe le choix d’un boitier adapté (donc sans cache alim…).
On ferme cette “petite” parenthèse et nous reprenons le tour du propriétaire.

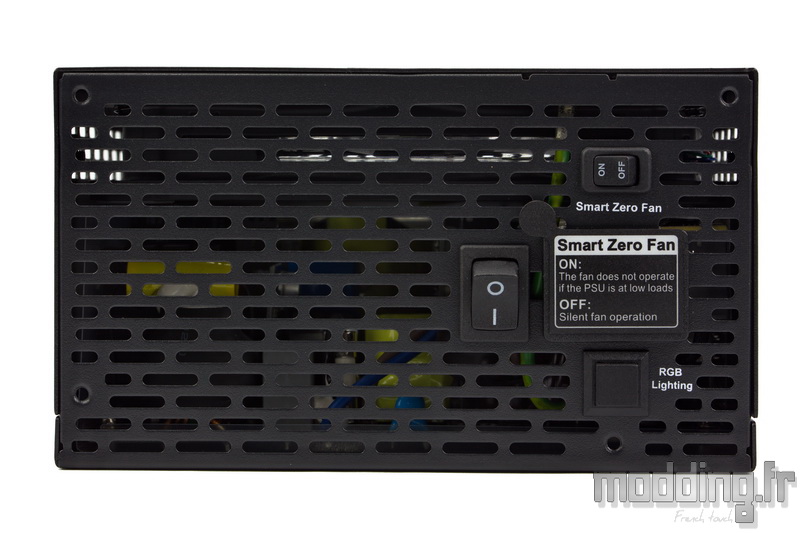

La partie arrière du bloc est occupée par une large grille dotée d’une multitude d’ouvertures reprenant la forme oblongue des ouïes latérales.

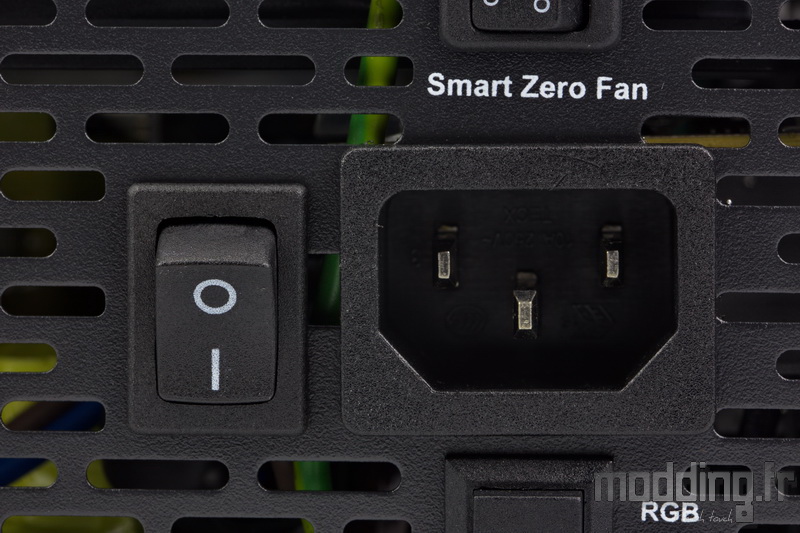

Nous y trouvons la prise secteur accompagnée de l’interrupteur marche/arrêt.

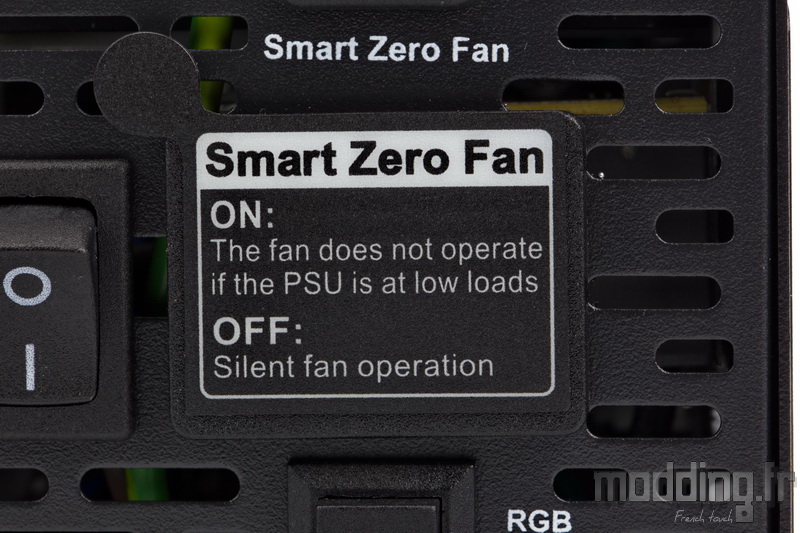

A l’origine, une étiquette adhésive obture la prise secteur.
Elle nous informe sur le fonctionnement du mode “Smart Zero Fan”.

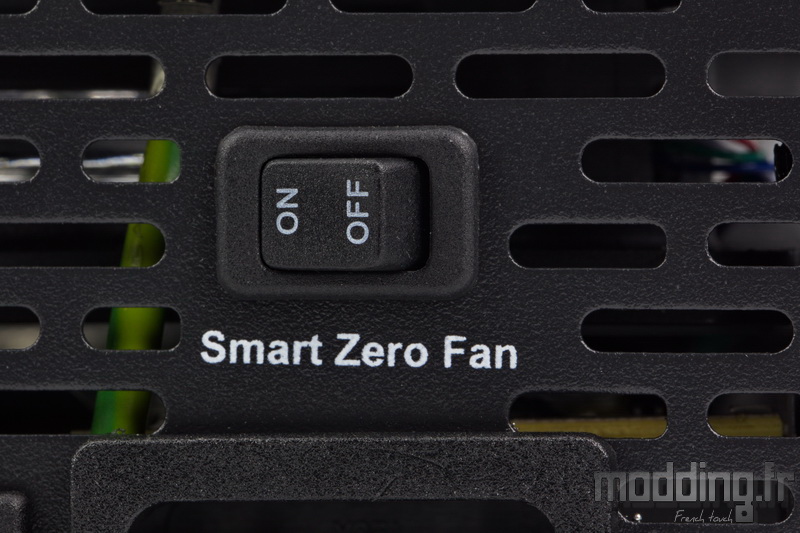

L’interrupteur dédié à ce mode prend position juste au-dessus de la prise secteur.
Placé sur OFF, la ventilation tourne en continue.
En position ON, nous activons le “Smart Zero Fan” qui n’est autre qu’un mode hybride.
Si on se réfère au graphique présent sur la boite, la ventilation ne se déclenche qu’à partir d’un certain seuil de charge : 20%. La régulation de la vitesse de rotation des pales se fait alors en fonction de la température interne du bloc.

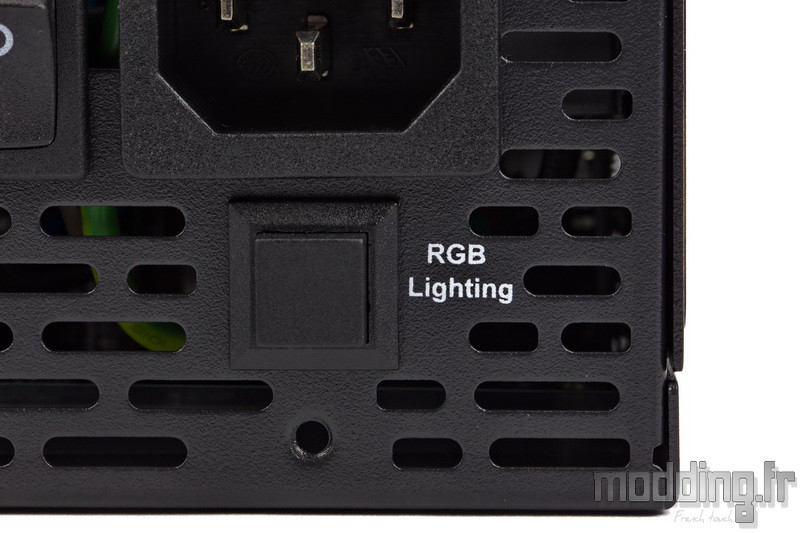

Sous la prise secteur, nous avons un bouton poussoir de forme carrée.
Comme son nom l’indique, il nous permet de contrôler le rétroéclairage RGB du ventilateur Riing.
Cependant le contrôle est assez sommaire…
A chaque impulsion sur le bouton, nous passons d’un mode à l’autre.
Une première impulsion et le rouge est à l’honneur.
L’impulsion suivante affiche la couleur verte…
… Suivie de la couleur bleue …
… Et d’un blanc froid tirant sur le bleu ciel sur notre photo, mais qui tire plus vers le blanc dans la réalité.
L’impulsion suivante désactive le rétroéclairage.
Une dernière impulsion met en place le mode Arc-En-Ciel avec une transition en continue d’une multitude de couleurs.
Ensuite la boucle est bouclée et on revient sur le rétroéclairage rouge. Comme nous l’avons dit, c’est plutôt limité mais cette fonction RGB n’engendre qu’une très faible hausse tarifaire.
Avec la présence de ce rétroéclairage RGB, la position du bloc d’alimentation et notamment son orientation au sein du boitier prend donc toute son importance…
Il reste que les ouïes latérales permettent de visualiser la face externe de l’anneau et ce même avec le coté ventilé face contre terre.

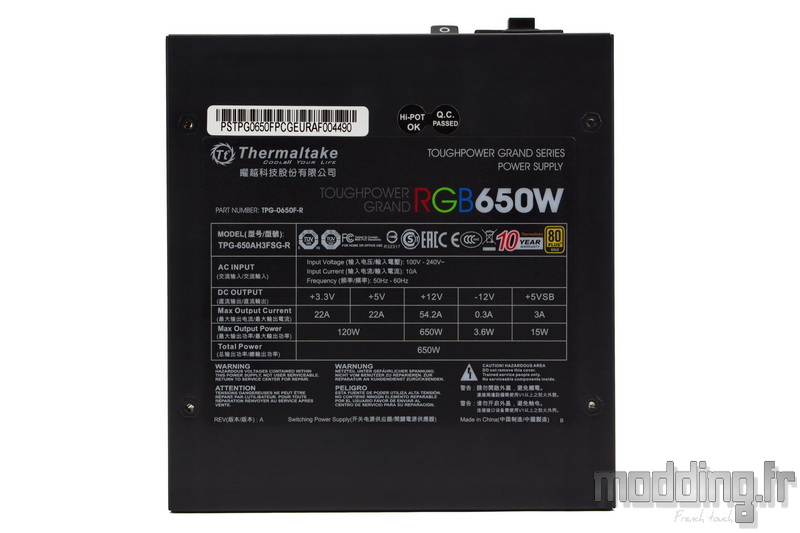

Le dessus du bloc est occupé par un large autocollant indiquant le nom du modèle ainsi que le logo de la certification 80+ Gold et une garantie de 10 ans.
On trouve aussi les caractéristiques électriques de la Toughpower Grand RGB 650 W.
Thermaltake opte pour le concept monorail. Dans notre version en 650 W, le 12 V est doté d’un ampérage de 54.2 A.
Nous disposons aussi d’une version de 750 W et 850 W avec respectivement un rail 12 V de 62.5 A et 70.9 A .
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.

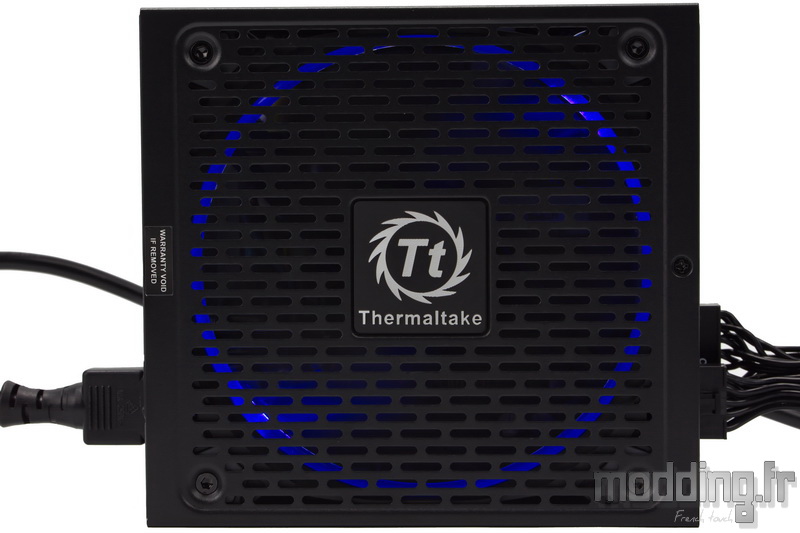

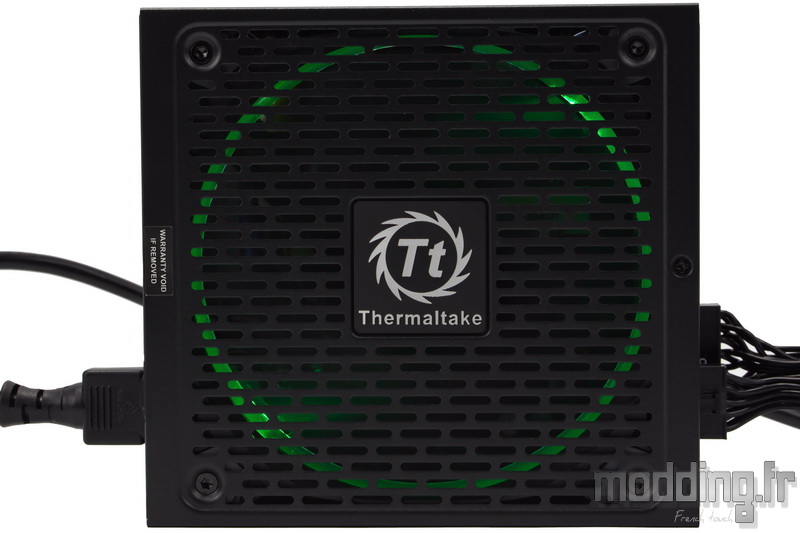

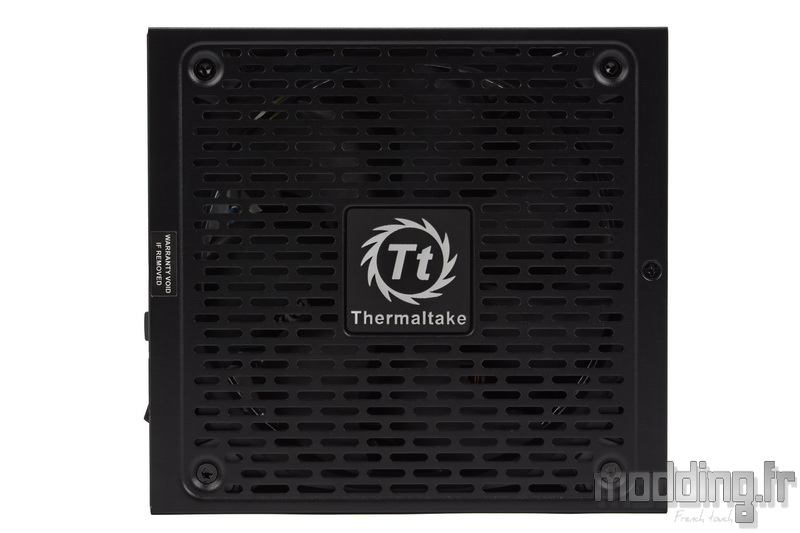

La grille de ventilation arbore un look plutot….. carré !!! et fait partie intégrante de la structure en acier.
Le dessin de cette grille reprend celui de la grille située à l’arrière du bloc.

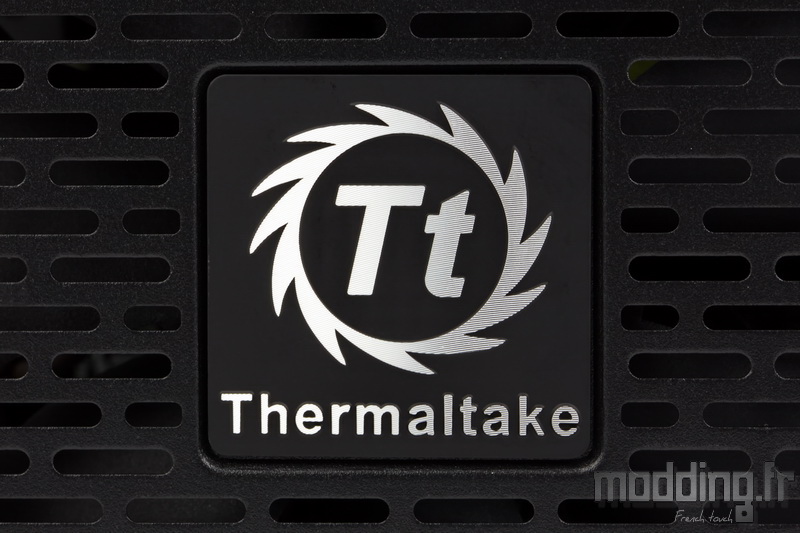

Au centre nous avons le logo Thermaltake doté d’un léger relief métallisé.

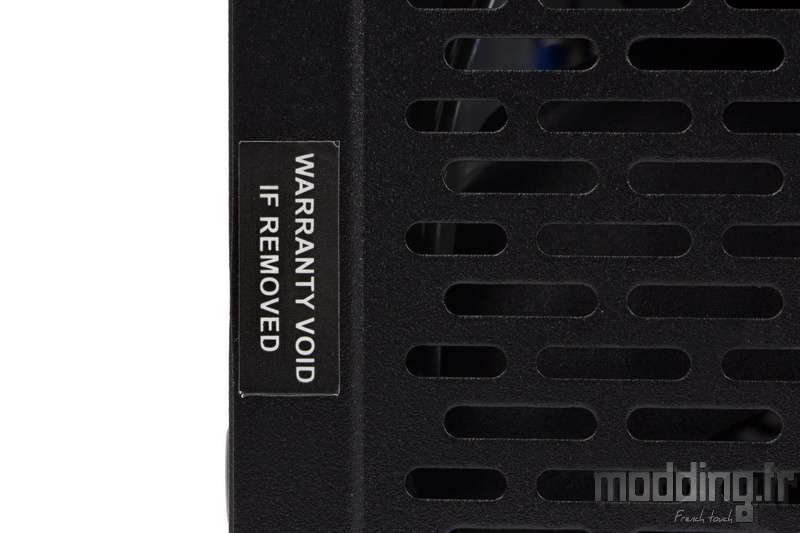

Sur le bord arrière, nous avons la fameuse étiquette “Warranty void if removed” qui dissimule l’une des vis d’assemblage du carénage.

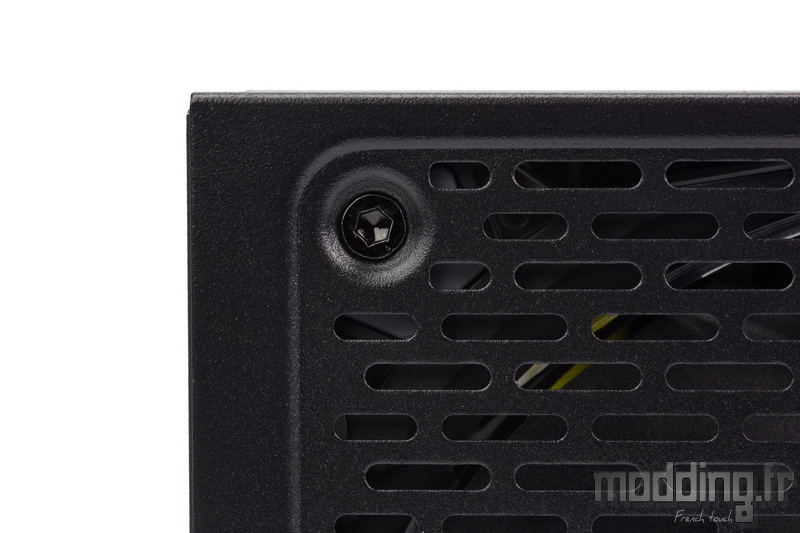

Au passage, on note que Thermaltake utilise des vis à tête 6 pans afin de fixer le ventilateur Riing.

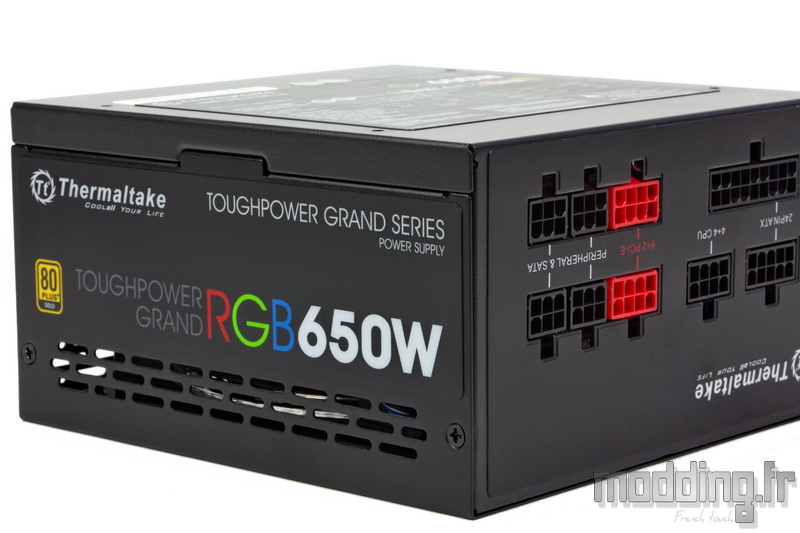

La Toughpower Grand RGB assure un câblage 100% modulaire.

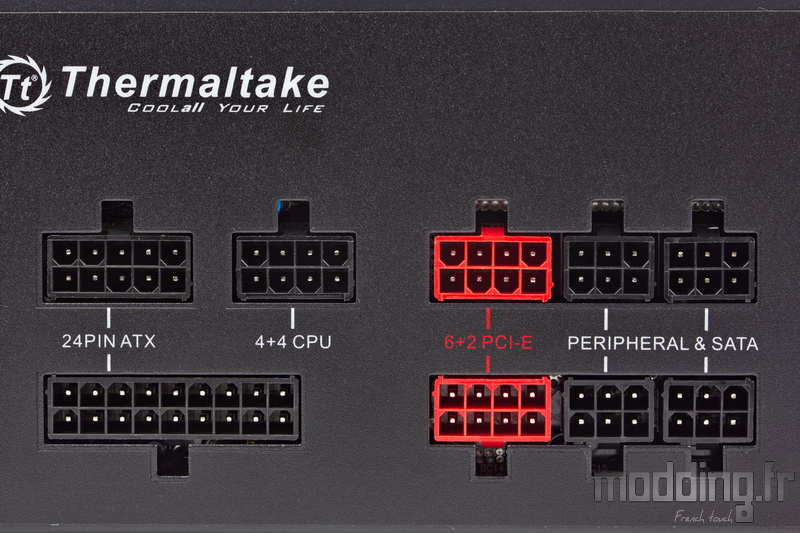

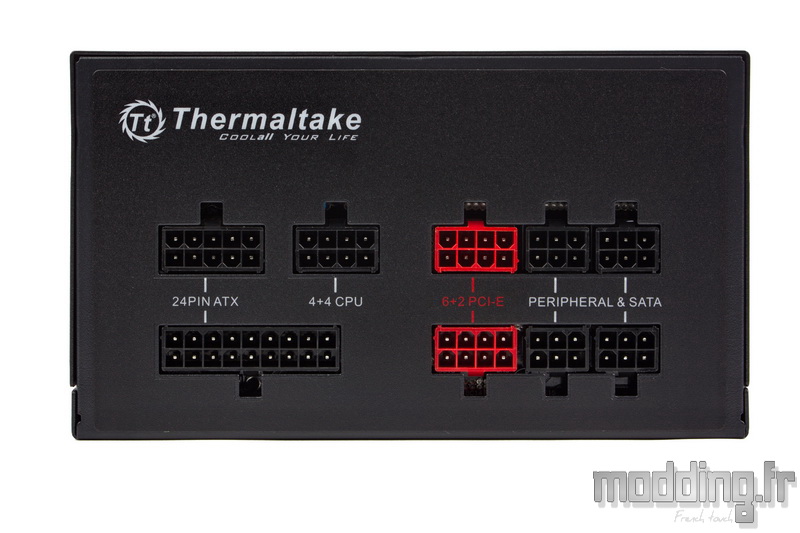

On trouve donc sur la partie avant, les différentes prises correspondantes aux différents câbles…
Chacune des prises est identifiée par une inscription et nous avons même une couleur rouge dédiée aux prises PCIe.
Les versions 650 W et 750 W sont identiques, la version 850 W dispose d’une prise CPU supplémentaire ainsi que d’une troisième prise PCIe.
On apprécie que les points d’ancrage soient placés à l’opposé entre la première rangée et la seconde, facilitant ainsi la désolidarisation des prises.
On retire le scellé de garantie pour jeter un œil sur les entrailles de cette Toughpower Grand RGB…. Bye bye les 10 ans de garantie…

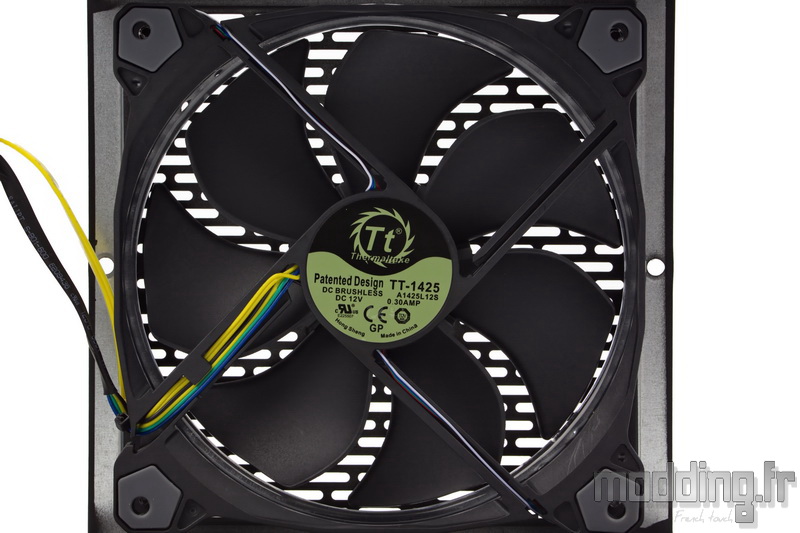

La ventilation est confiée à un ventilateur en 140 mm : TT-1425 qui n ‘est autre qu’un Riing 14 LED RGB de première génération.
Le roulement est de type hydraulique.

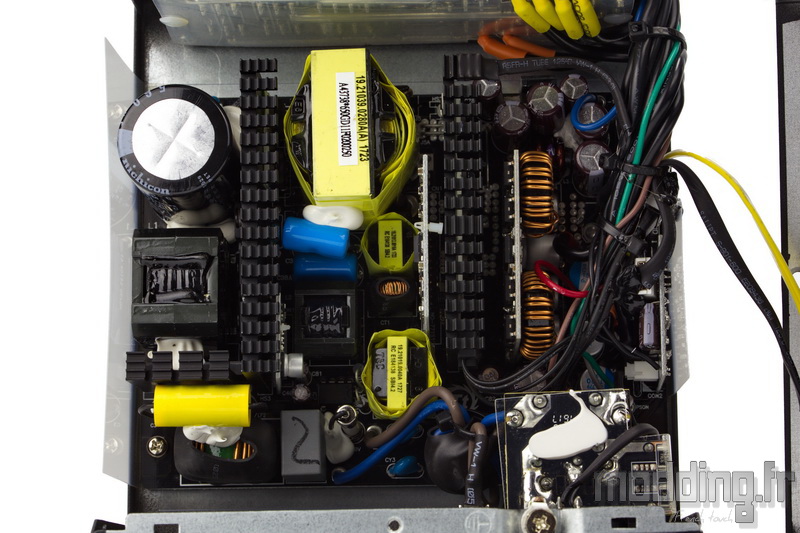

Thermaltake dispose les différents composants électroniques sur un PCB de couleur noire.
L’alimentation bénéficie des protections OCP, OVP, SCP, OPP, OTP et UVP.

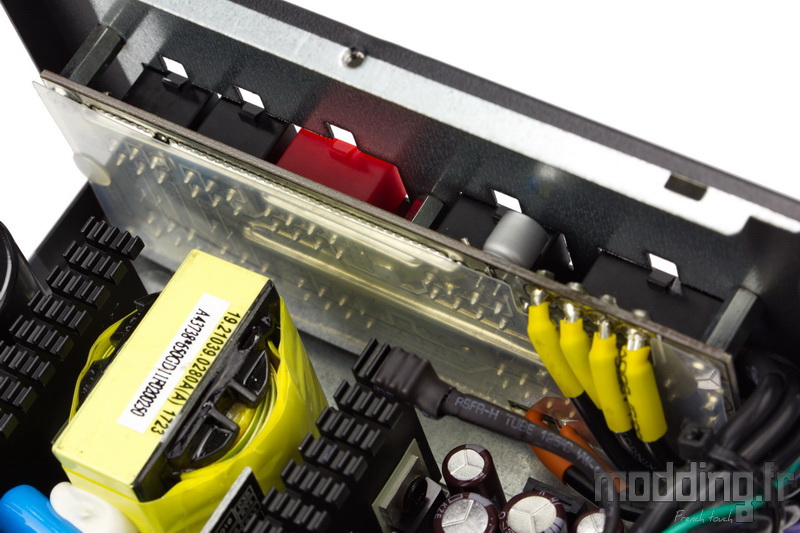

Malgré que la Toughpower Grand RGB soit 100% modulaire, le PCB secondaire reste à distance du PCB primaire.

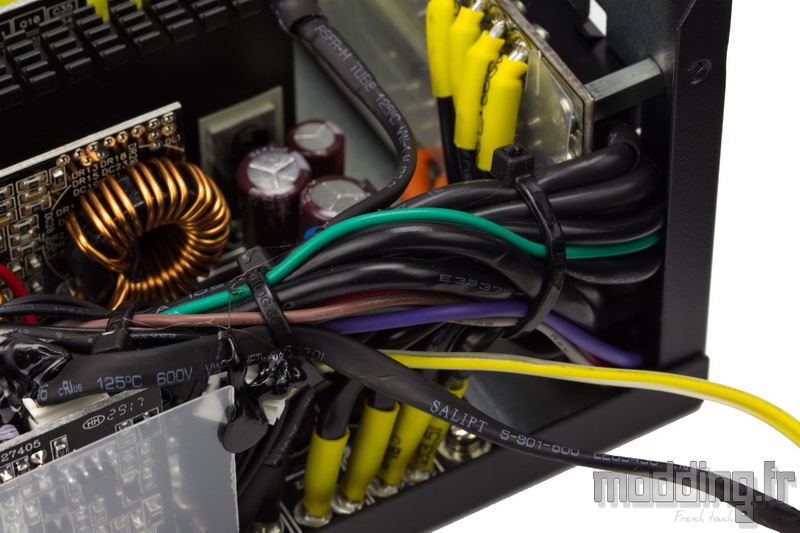

De ce fait, Thermaltake ne peut se passer d’un câblage interne reliant ainsi les deux PCB en lieu et place de soudures directes tel qu’on peut le voir sur d’autres alimentations de ce type.
Cependant ils restent moins nombreux que sur une alimentation semi-modulaire et de ce fait, ils n’occupent que peu de place sous le carénage.

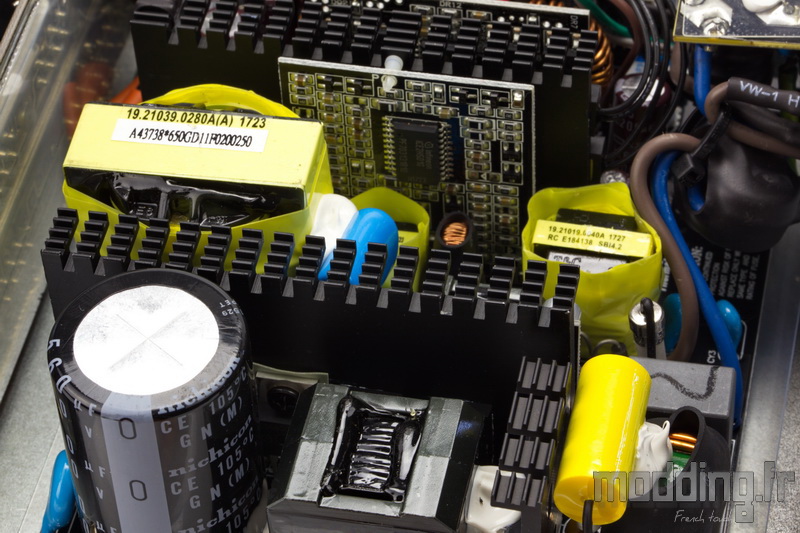

Thermaltake dispose 3 dissipateurs idéalement dimensionnés pour éviter d’encombrer la platine électronique tout en gardant un bon nombre d’ailettes au plus prés du ventilateur.
Ce qui permet d’optimiser le refroidissement des Mosfets tout en laissant de l’espace entre les composants afin que le flux d’air circule librement à ce niveau.

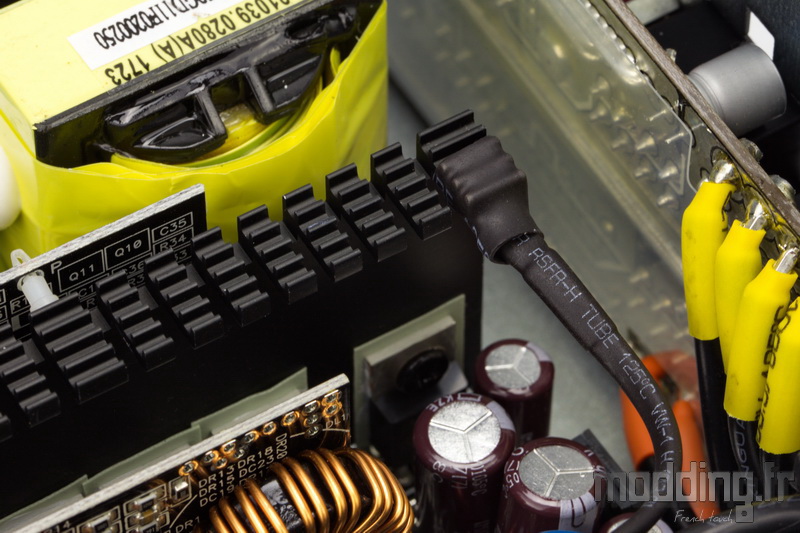

Sur l’un des radiateurs, nous avons une sonde de température qui est greffé dessus et permet d’assurer la gestion de la vitesse de rotation du ventilateur quand ce dernier est actif.

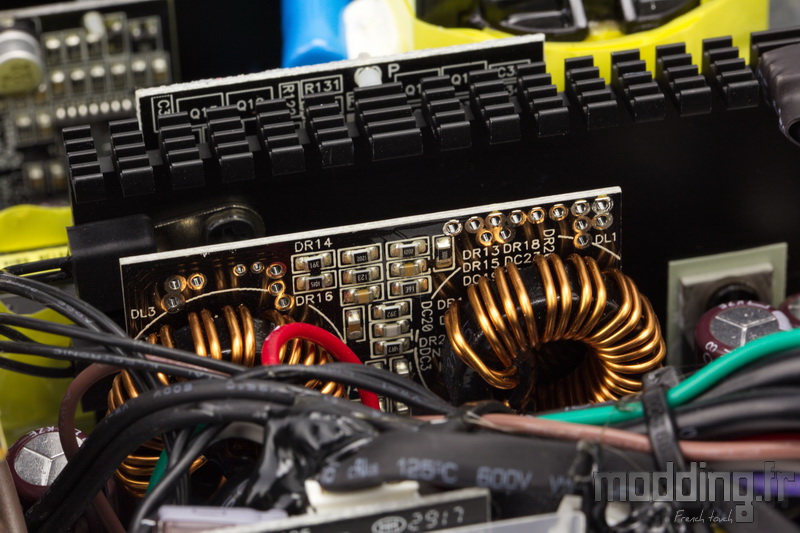

On trouve le module DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.

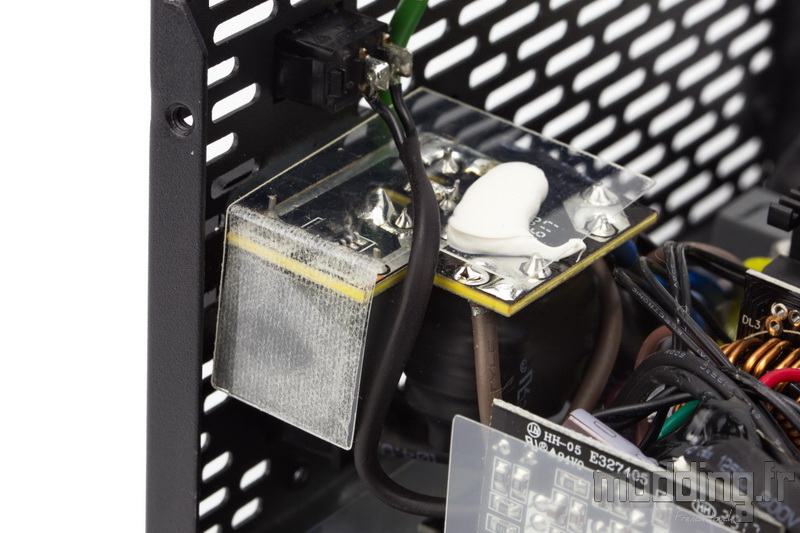

Le filtrage d’entrée de la Toughpower Grand RGB commence dès la prise secteur, les câbles d’alimentation sont également enroulés autour d’un anneau en ferrite pour supprimer l’EMI.

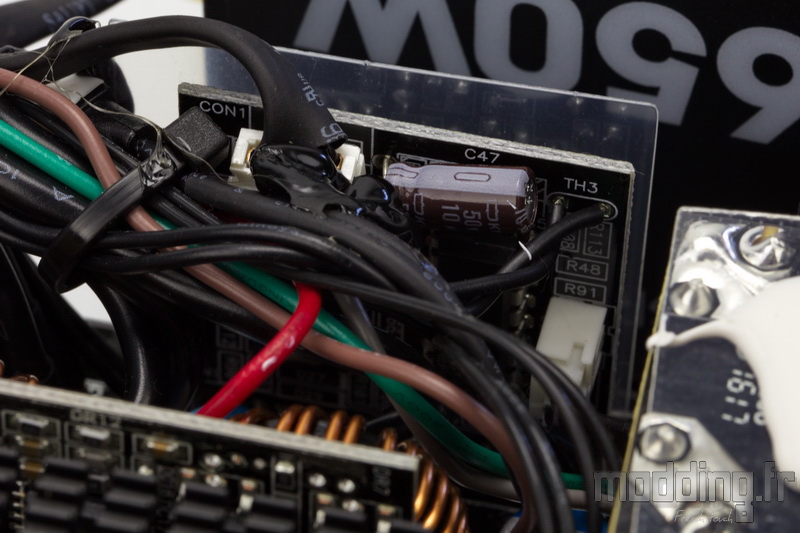

A proximité du câblage interne, nous avons le PCB du contrôleur RGB du Riing.

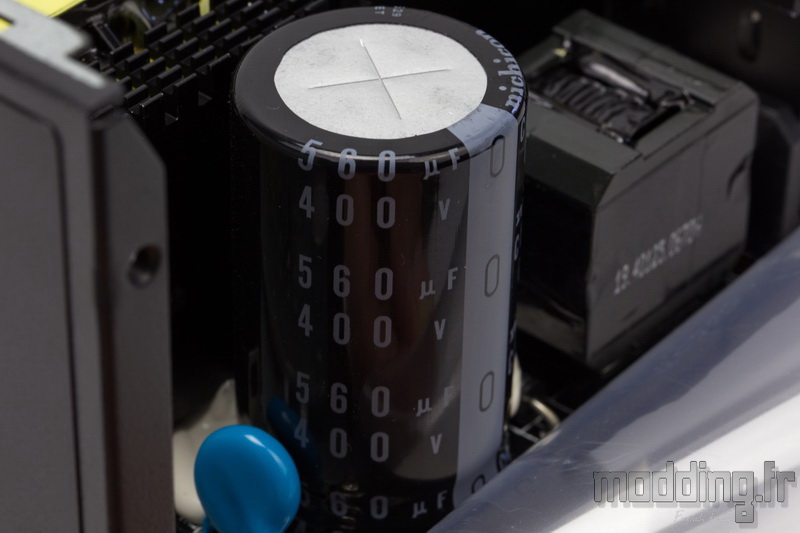

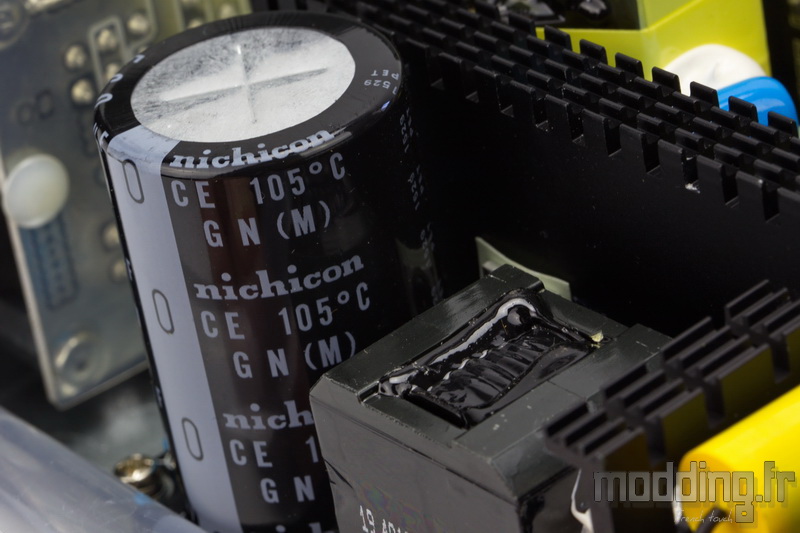

Thermaltake fait appel à des condensateurs de marque japonaise comme ici avec ce gros condensateur du circuit primaire de la marque Nichicon.
Un gage de fiabilité sur la durée d’où une garantie portée à pas moins de 10 ans.
De quoi être tranquille pour un bon moment.
