Les tests :
Config de test :
Niveau sonore
Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).
Un deuxième test : l’alimentation est intégrée dans la configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 20 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).
La ToughPower GF2 ARGB peut être très discrète, mais aussi peut se rendre audible. Toutefois, il faut aussi voir dans quelles circonstances elle sait se rendre audible.
Pour rappel, nous remettons la courbe de ventilation qu’a mise en place Thermaltake sur sa ToughPower GF2 ARGB.
Cette courbe est nettement différente de la courbe de ventilation de la ToughPower GF1.
Dans un premier temps, le mode “Smart Zero Fan” n’est actif que lorsque le bloc demeure sous les 20 % de charge en lieu et place du seuil de 30 % de la version GF1.
Mais c’est surtout l’augmentation rapide de la vitesse de rotation après avoir dépassé ce seuil de 20 % qui nous interpelle.
Thermaltake semble vouloir optimiser le refroidissement de son alimentation pour peu que l’on sorte d’une utilisation bureautique/multimédia de notre PC.
En toute logique, tant que le mode hybride est actif, les pales du ventilateur demeurent statiques ne générant aucun souffle d’air et donc aucune nuisance sonore.
Lors du test OCCT, nous avons une consommation tournant autour des 180 W (à la prise), soit une charge d’environ 25 %. Le ventilateur oscille entre son état statique et un état actif, mais avec une vitesse de rotation qui reste relativement faible ne générant finalement que très peu de nuisance sonore.
Par contre, dès qu’on lance le test impliquant la carte graphique, le ventilateur augmente nettement le mouvement de ses pales, générant un souffle plus conséquent, mais aussi plus audible.
Nous avons noté sur le tableau un niveau sonore de 39 dB(A) sous Fire Strike et de 42 dB(A) sous le test combiné. Toutefois, il s’agit d’une moyenne, car la vitesse du ventilateur varie constamment et par conséquent le niveau sonore en fait de même. Notre sonomètre placé à 25 cm de la ventilation oscillait en 38 et 45 dB(A).
Vu le tracé de la courbe de ventilation peu après les 20 % de charge, on comprend cette constante variation de la vitesse de rotation du ventilateur de notre ToughPower GF2 ARGB.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

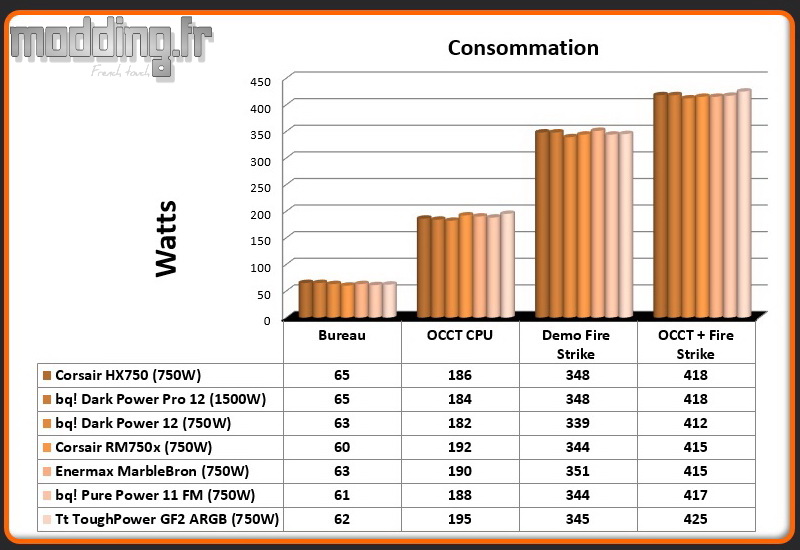

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

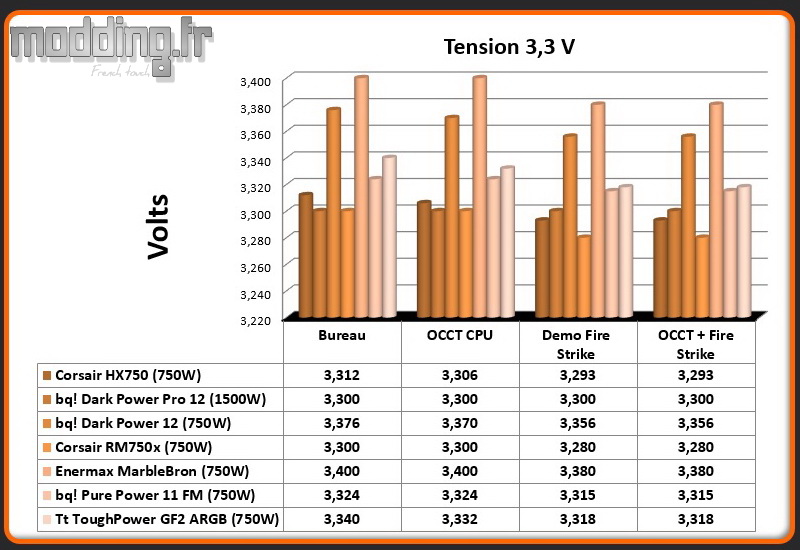

3.3 Volt

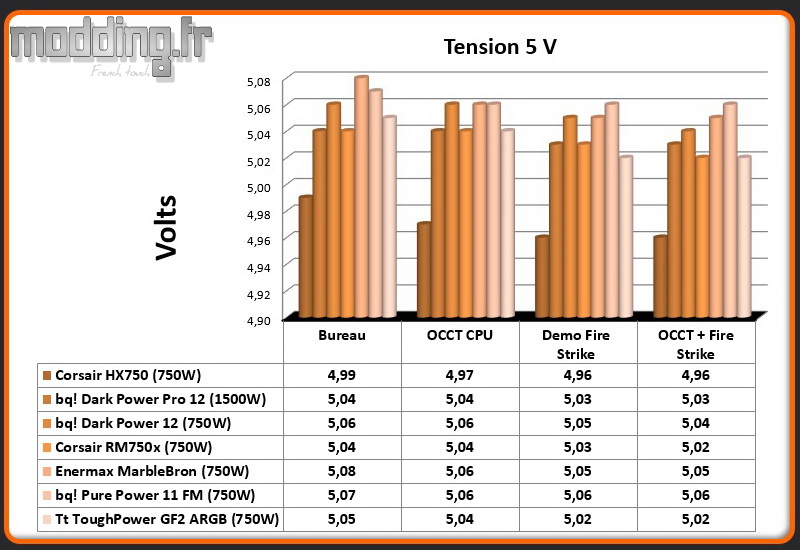

5 Volt
12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons une chute des tensions, de l’ordre de 120 mV, entre l’état au repos et celui en charge sous OCCT+Fire Strike au niveau du 12 V (la tension minimale relevée est de 12.000 V), soit 1% de variation.
Nous respectons les propos de Thermaltake au dos de la boite mettant en avant une variation de 2% au lieu des 5% spécifiés par Intel.
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La nouvelle version de HWiNFO64 (v6.30) permet de détecter des variations minimales de 24 mV.
Le premier graphe est relevé lors d’une session OCCT.

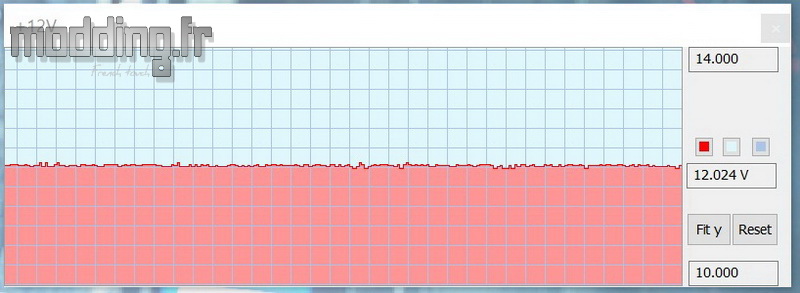

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.
Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem
Selon les tests réalisés, les fluctuations sont de plus en plus présentes, notamment dès que la carte graphique est sollicitée.
Sous OCCT, les légères fluctuations observées sont de l’ordre de 24 mV.
L’écart maximal passe à 48 mV sous 3D Mark Fire Strike, cependant la fluctuation demeure plus souvent de 24 mV.
Dans le test combiné, les fluctuations de 48 mV sont plus présentes, mais ne dépassent pas cette valeur.
Un chiffre qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
Selon Thermaltake, la fluctuation qu’engendre sa ToughPower GF2 ARGB ne dépasse pas 30 mV, on peut leur donner raison, car pour rappel, la sensibilité du logiciel HWiNFO64 est de 24 mV, au-dessus il passe donc à 48 mV.
Pour ceux qui veulent des tests bien plus poussés, nous vous invitons à faire un petit tour chez TechPowerUp qui a fait des alimentations leur spécialité.
