L’alimentation :
Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée …
… Ainsi qu’une enveloppe en tissu papier estampillé du logo de la marque.

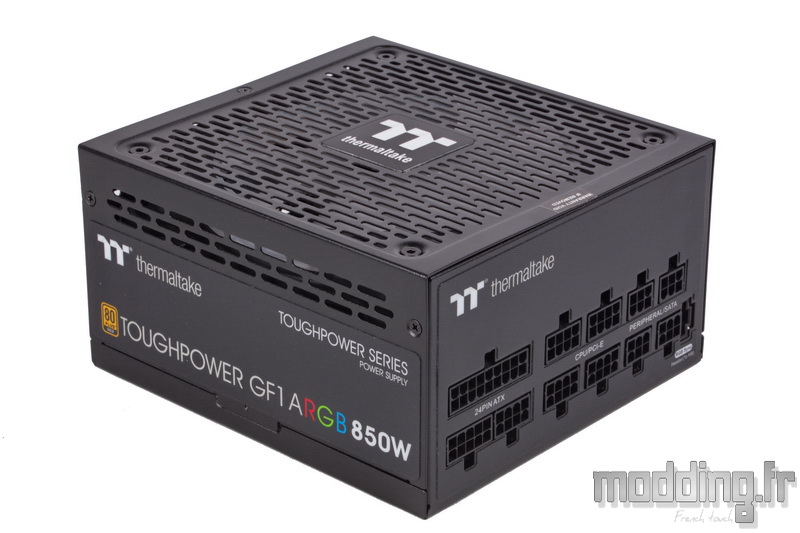

Le design de la Toughpower GF1 ARGB n’avait pas réellement changé en la comparant avec la Toughpower Grand RGB, bien que la couleur rouge au niveau des prises PCIe ait disparu.
La version GF2 adapte le style de ses parois latérales afin de proposer ce qui la différencie de la GF1, à savoir la propagation du rétroéclairage aRGB sur les bords de l’alimentation.
Le bloc garde sa robe noir anthracite et affiche les mêmes dimensions : 160 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.
Sur l’un des côtés, nous avons un large autocollant reprenant en fond la couleur du carénage. Il affiche le logo de la marque, le nom du modèle ainsi que sa puissance.

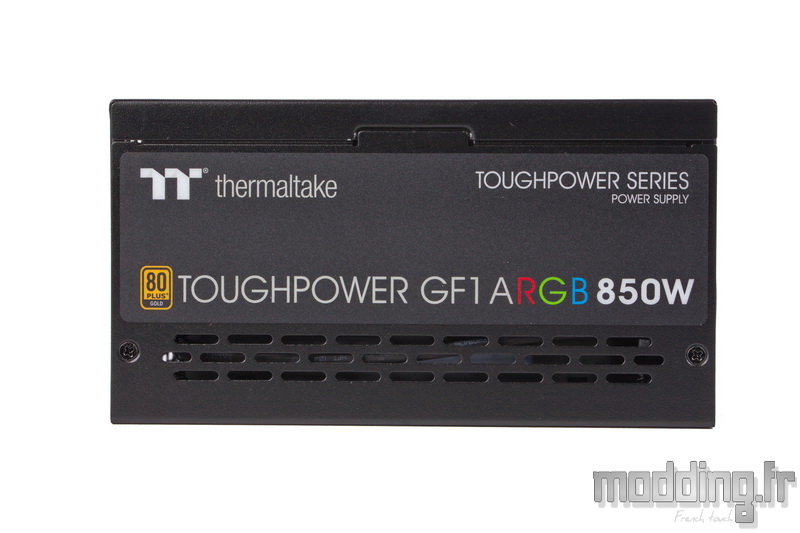

Il s’avère un peu plus dépouillé, plus neutre que l’étiquette prenant place sur les côtés de la ToughPower GF1.
Les différentes inscriptions sont retranscrites en lettres blanches…

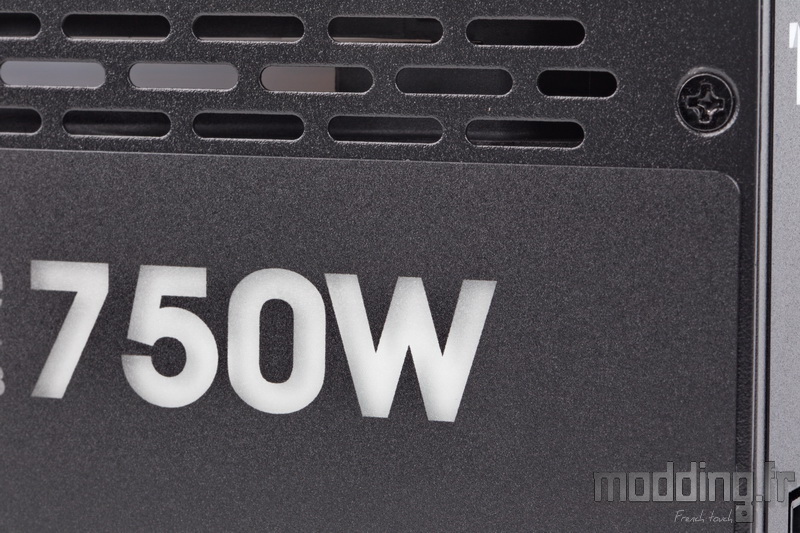

… Bien qu’en se rapprochant d’un peu plus près, on note que le blanc est en arrière-plan laissant au niveau de l’autocollant une structure translucide afin de laisser passer le rétroéclairage aRGB.
Juste au-dessus, nous avons une étroite grille d’une douzaine de millimètres qui court sur toute la profondeur du bloc.
Elle permet surtout de visualiser l’éclairage externe du ventilateur.
Thermaltake privilégie l’orientation de la ToughPower GF2 ARGB avec sa face ventilée tournée vers le haut comme en témoigne l’orientation du logo présent au niveau des prises.
Il est assez logique de placer l’alimentation ainsi si nous voulons profiter pleinement du rétroéclairage engendré par son ventilateur.
Nous devons aussi prendre en compte cet aspect dans le choix de notre boitier PC. En effet s’il dispose d’un cache-alimentation, l’acquisition d’une telle alimentation n’est pas des plus judicieux.
La ventilation tournée face contre terre permet tout de même de retrouver les inscriptions de la paroi controlatérale toujours dans le bon sens.
Une paroi quasi identique au côté opposé si ce n’est que l’étroite grille suit l’emplacement du ventilateur.
Les différentes inscriptions demeurent éclairées par un système de LED aRGB. De ce fait, si le boitier PC est tout de même équipé d’un cache-alimentation et que ce dernier dispose d’une fenêtre, on peut alors profiter de cet éclairage.
Encore faut-il que ladite fenêtre soit aux bonnes dimensions pour ne pas couper une partie du rétroéclairage latérale.

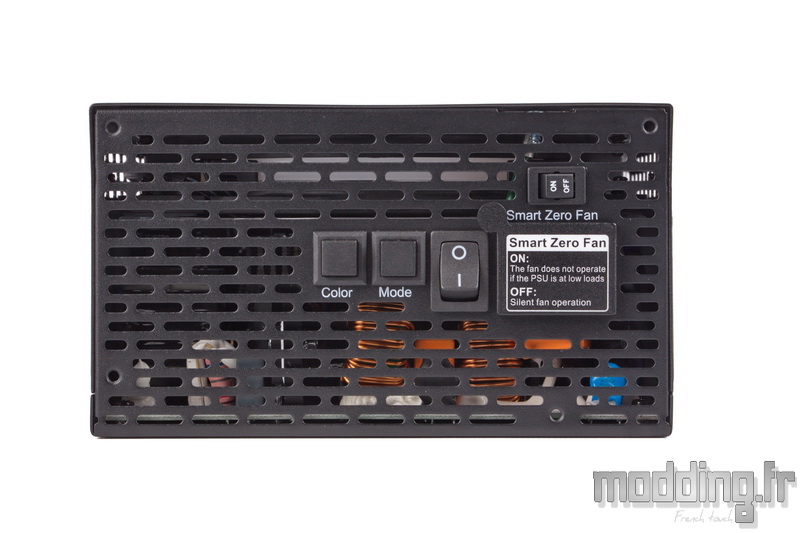

La partie arrière du bloc est occupée par une large grille reprenant le même motif que les ouïes latérales.

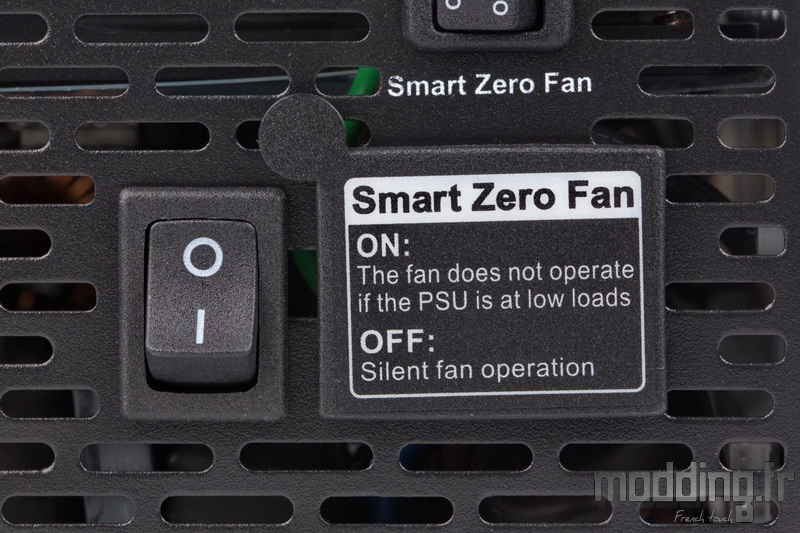

Une étiquette adhésive obture la prise secteur et nous informe sur le fonctionnement du mode “Smart Zero Fan”.
La prise secteur s’accompagne de son interrupteur marche/arrêt.
L’interrupteur dédié à la technologie “Smart Zero Fan” prend position juste au-dessus de la prise secteur.
Placé sur OFF, la ventilation tourne en continu même sous une faible charge.
En position ON, nous activons le “Smart Zero Fan” qui n’est autre qu’un mode hybride. Il stoppe la ventilation sous un certain seuil de charge.
Alors que la ToughPower GF1 démarre, sa ventilation qu’à partir de 30 % de charge, Thermaltake semble avoir revue la courbe de sa ventilation, et ce même au-delà du mode hybride.
De 0 à 20 % de charge, la ventilation demeure inactive, du moment où nous activons le mode “Smart Zero Fan”.
Après ce seuil, on constate que la marque modifie aussi la courbe de la ventilation par rapport à la version GF1. La vitesse grimpe rapidement pour atteindre un plateau dès les 30 % de charge.
Une petite augmentation de la vitesse s’effectue lorsque le bloc atteint les 70 % de charge.
Thermaltake semble vouloir bien optimiser le refroidissement de son alimentation pour peu que l’on sorte d’une utilisation bureautique ou multimédia de son PC.
Comme sur la ToughPower GF1 ARGB, nous avons deux boutons dédiés au rétroéclairage de l’alimentation, si ce n’est que sur la GF2, ils sont éloignés de la prise secteur. Cela évite d’appuyer par inadvertance sur l’interrupteur général.
Ces deux boutons sont reliés au contrôleur aRGB interne.
Le bouton “Mode” permet de passer en revue les 7 effets d’éclairage que propose le contrôleur.
On peut aussi désactiver le rétroéclairage à l’aide de ce bouton.
Le bouton “Color” permet d’afficher l’une des 7 couleurs prédéfinies lors de certains effets d’éclairage.
Le dessus du bloc est habillé d’un large autocollant affichant le logo de la marque, le nom du modèle ainsi que la puissance.
On retrouve aussi le logo de la certification 80+ Gold et l’icône rappelant la garantie portée à 10 ans.
Un tableau regroupe les caractéristiques électriques de notre Toughpower GF2 ARGB en 750 W.
Thermaltake opte pour le concept monorail. Le 12 V affiche une intensité de 62.5 A.
La Toughpower GF2 ARGB est aussi proposée en 650 W et 850 W avec respectivement un rail 12 V de 54.2 A et 70.9 A .
La Toughpower GF2 ARGB est 100% modulaire.
On trouve donc sur la partie avant, les différentes prises correspondantes aux différents câbles.
Un large autocollant est plaqué sur cette paroi du bloc.
Le logo Thermaltake prend place dans l’un des coins.
Les différentes prises sont identifiées.

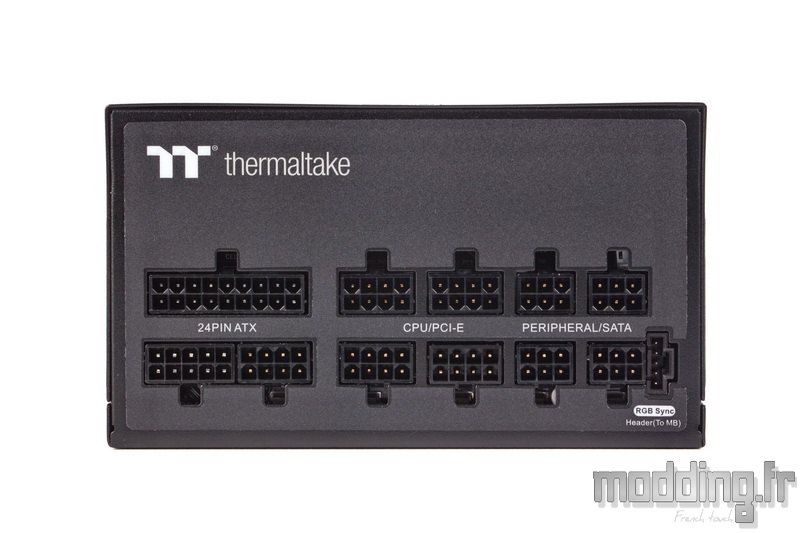

On regrette cependant que Thermaltake n’ait pas reconduit la position antagoniste des points d’ancrage entre les deux rangées de prises comme c’est le cas sur la ToughPower GF1.
Le bloc dispose, en plus de la connectique pour le câble ATX, de 4 prises pour les câbles périphériques et…
… De 4 prises communes aux câbles PCIe et CPU.
Conformément à son câble PCIe supplémentaire, la version en 850 W dispose de 5 prises PCIe/CPU.
On n’oublie pas la prise de synchronisation aRGB qui permet de connecter le bloc au header aRGB de la carte mère afin de profiter de la partie logicielle de cette dernière.
On utilise pour cela le câble inclus dans le bundle.

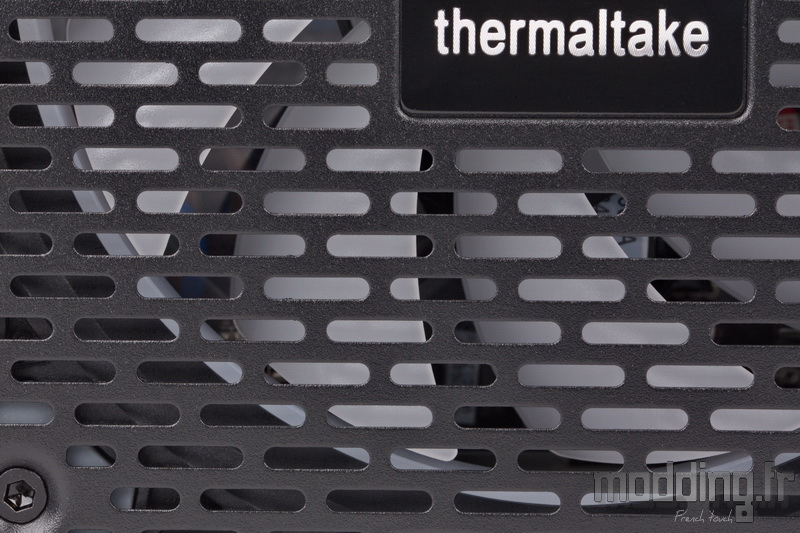

La grille de ventilation arbore un style plutôt… carré !
Elle fait partie intégrante de la structure en acier du carénage.
Le motif reprend celui de la grille située à l’arrière du bloc.
Au centre, nous avons le logo Thermaltake doté d’un léger relief métallisé.
Thermaltake utilise des vis à tête 6 pans afin de fixer le ventilateur.
Un ventilateur disposant de pales blanches translucides afin d’optimiser la diffusion de l’éclairage sur l’ensemble de la ventilation.
18 LED aRGB sont réparties sur l’ensemble du ventilateur dont 6 au centre des pales et 12 sur la bande interne du cadre.
Le rétroéclairage de chacune des parois latérales est assuré par 6 LED aRGB.

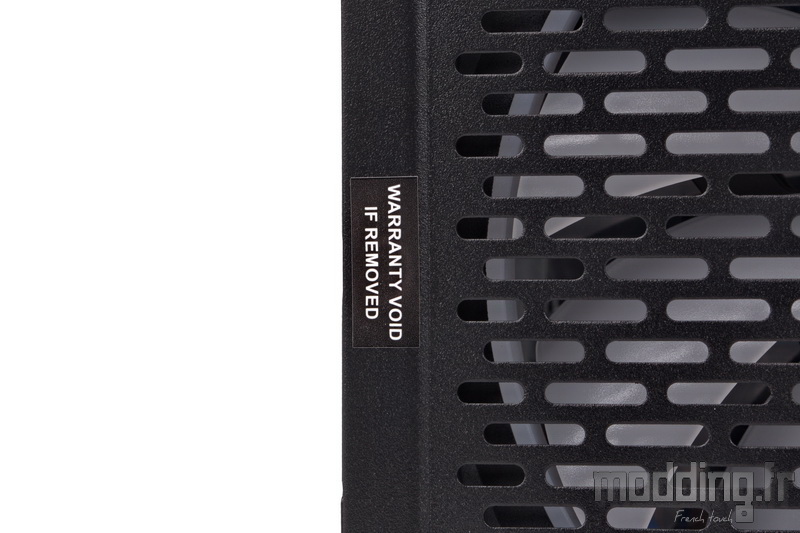

Avant de jeter un œil dans les entrailles de notre ToughPower GF2 ARGB, on n’oublie pas la fameuse petite étiquette “Warranty void if removed” qui dissimule l’une des vis d’assemblage du carénage venant ainsi sceller son ouverture.
Nous avons un total de 6 vis qui unissent les deux parties du bloc, deux sur la face ventilée et quatre autres au niveau des parois latérales.

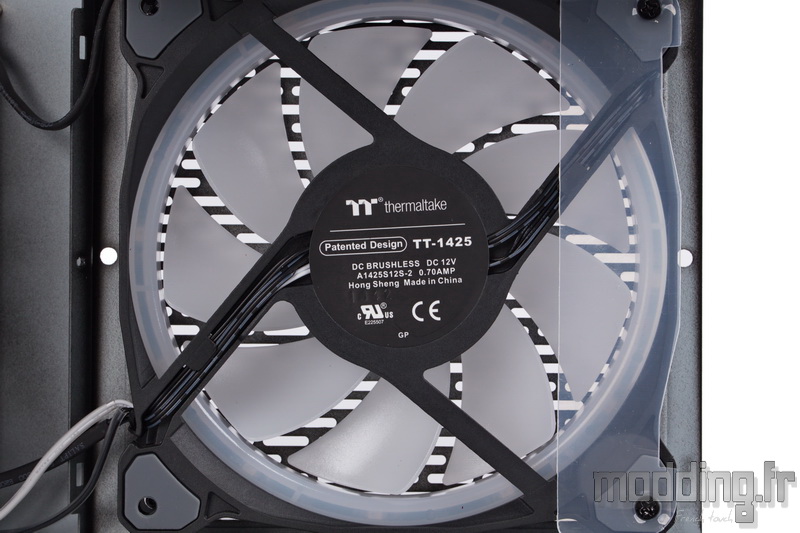

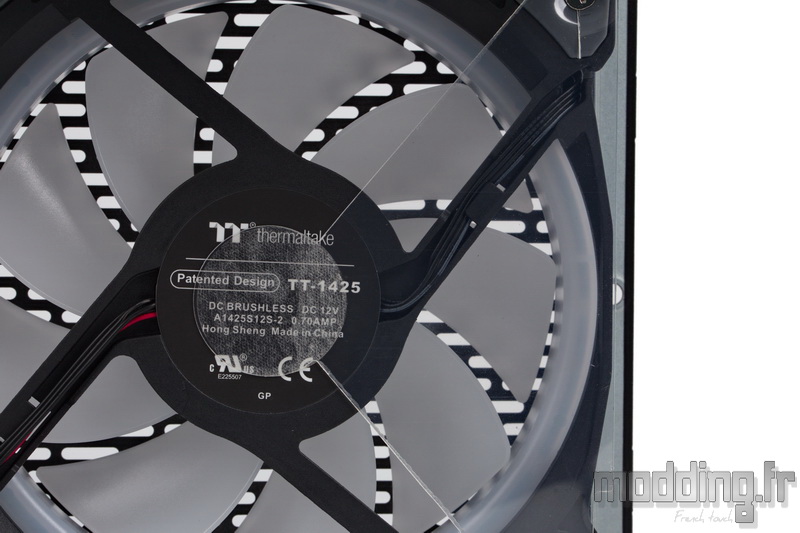

Le ventilateur qui se charge de refroidir les composants électroniques n’est autre qu’un Riing Duo en 140 mm.

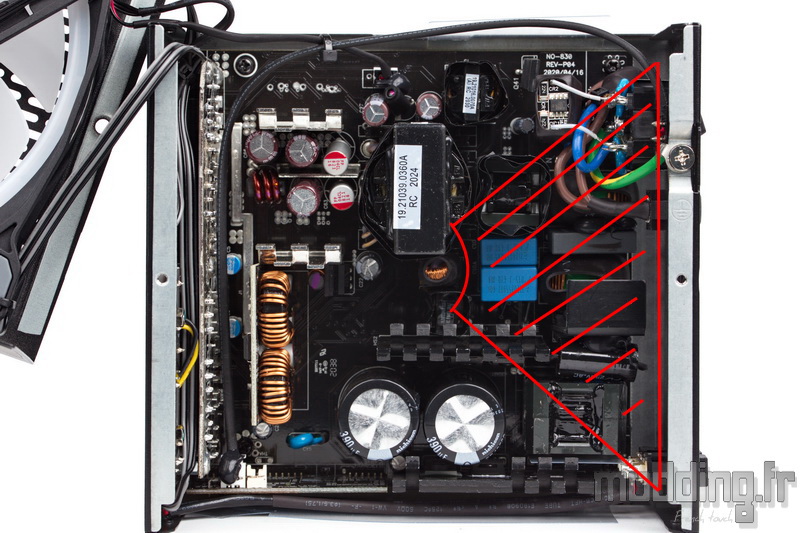

Nous sommes assez surpris de la présence du cache en plastique qui vient carrément occuper un quart du ventilateur stoppant le flux d’air sur cette zone.
Il se superpose à la partie arrière de l’alimentation recouvrant une partie des radiateurs.
La version GF1 est aussi équipée de ce genre de cache, mais il n’occupe pas autant d’espace.
Sur les parois latérales, nous retrouvons le système de rétroéclairage composé d’une structure blanche et associé à une bande de LED équipée de 6 unités aRGB.
La ToughPower GF2 ARGB a beau être une alimentation entièrement modulaire, Thermaltake ne peut se passer du câblage inhérent au rétroéclairage.
Les différents câbles, issus des parois latérales, du ventilateur, sans oublier les deux boutons de commande positionnés à l’arrière du bloc, convergent vers le contrôleur aRGB interne qui est fixé sur la paroi antérieure du bloc au niveau de la prise de synchronisation.

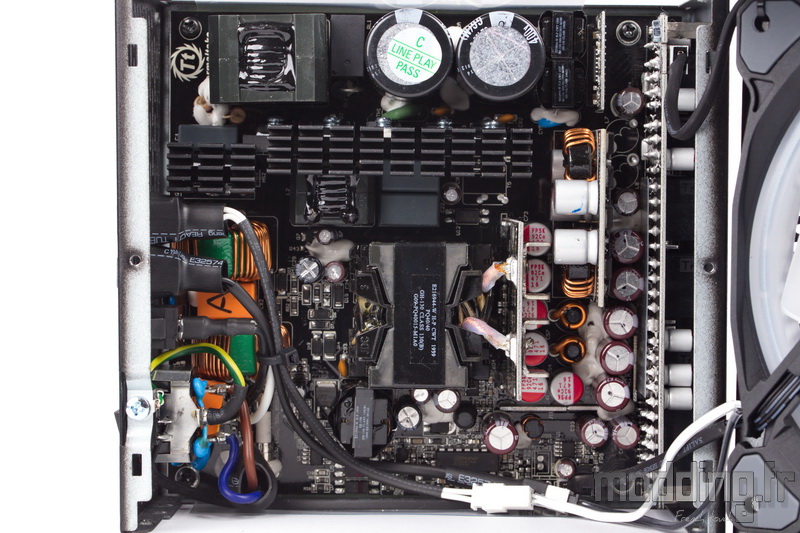

Alors que la ToughPower GF1 ARGB est basée sur une plateforme CWT (Channel Well Technology), Thermaltake fait appel à High Power Tech pour sa ToughPower GF2 ARGB.
Au premier abord, on constate que, même si le PCB demeure avec sa couleur noire, les radiateurs arborent une forme différente, toutefois les composants sont bien espacés, bien plus que sur la GF1.
Cela permet au flux d’air, engendré par le Riing Duo 14 ARGB, de s’immiscer dans les moindres recoins afin d’optimiser le refroidissement des différents composants électroniques.
On peut alors s’interroger sur la courbe de ventilation qu’a mise en place Thermaltake sur son ventilateur, dont la vitesse nous parait pour le coup un peu trop élevée.
Cette nouvelle ToughPower garde la certification 80+ Gold.
La certification Cybenetics n’a pas encore été établie sur cette nouvelle génération de la ToughPower.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
Du côté primaire, nous sommes en présence d’une topologie en demi-pont et d’un convertisseur résonant LLC.

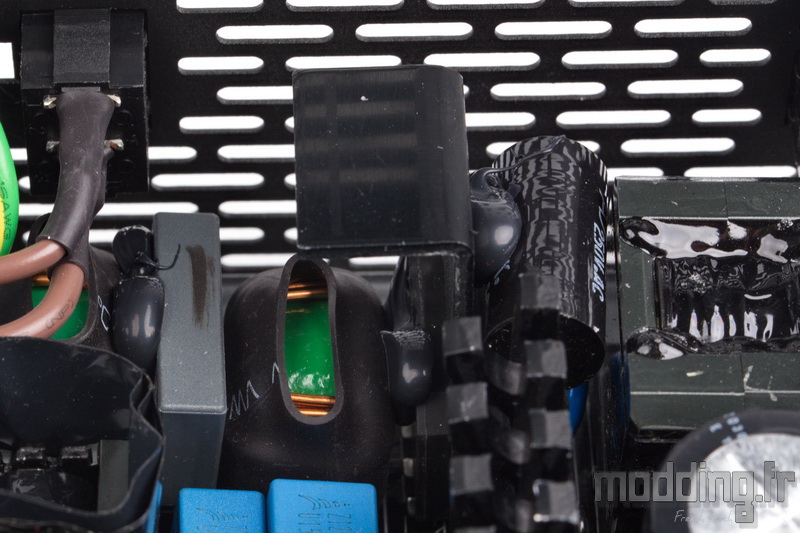

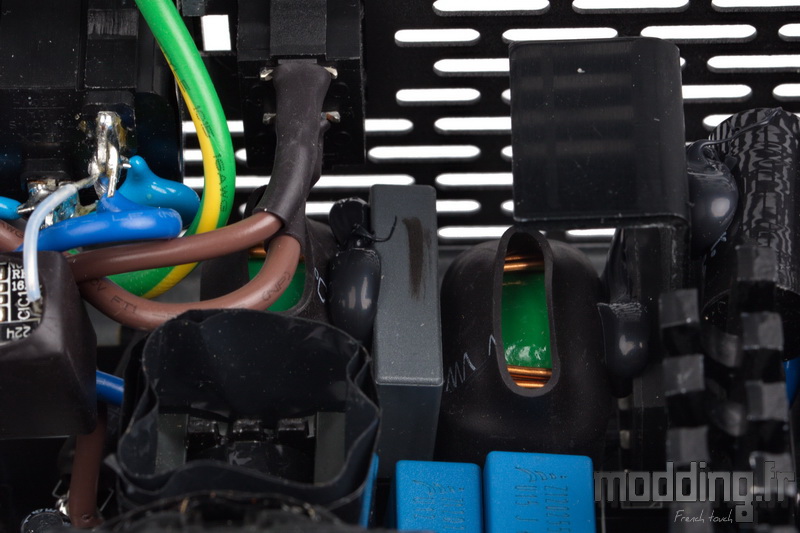

La partie AC (Alternative Current) s’associe avec des composants chargés de filtrer le signal électrique et de supprimer les interférences électromagnétiques (filtre EMI/EMC).
Les différentes bobines sont habillées d’une gaine thermorétractable afin de limiter les bruits parasites sous forme de Coil Whine.
L’ensemble s’associe à un MOV qui a pour but de protéger le bloc contre les pointes du réseau électrique.
Au-dessus de la prise secteur, nous avons l’interrupteur qui permet d’activer le mode “Smart Zero Fan”.
Un câble le relie à un module soudé perpendiculairement au PCB principal.
Thermaltake passe par un microcontrôleur (MCU) afin de prendre en charge la gestion PWM du ventilateur.
Un premier radiateur, de petite taille et dont le bord superieur est replié à 90°, dissipe la chaleur émise par la paire de MOSFETs de redresseur en pont.
Un radiateur plus large, positionné sur le bord du PCB, se charge de refroidir les MOSFETs participant au module PFC (Correcteur du facteur de puissance).
Un second radiateur, placé juste après les deux gros condensateurs, se charge de refroidir les MOSFETs Half Bridge pour l’étage LLC.
Ce circuit LLC se charge d’harmoniser le signal de la tension alternative.
Les condensateurs sont de marque japonaise avec, sur les grosses unités, Nichicon ainsi que Rubycon sur les petits condensateurs.
Deux gros condensateurs de 400 V / 390 uF équipent notre version en 750 W, ce qui engendre un total de 780 uF.
La température maximale de 105°C assure une meilleure longévité du condensateur par rapport aux autres marques spécifiant une température de 85°C comme la marque Teapo.
Après le transformateur principal, le courant est rectifié et devient du 12 V avec la contribution de la technologie SR (Synchronous Rectifier) qui se traduit par des MOSFETs refroidit par les petits radiateurs chromés.
A proximité, on retrouve le convertisseur DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
L’entière modularité des câbles permet de ne plus avoir un seul câble au sein de la partie DC (Direct Current) de l’alimentation. Le PCB secondaire est directement soudé sur le PCB primaire.
Cette absence de fil améliore le flux d’air au sein des composants et il en résulte surtout une diminution des pertes de signal électrique grâce à ces branchements en direct par le biais des différentes soudures.

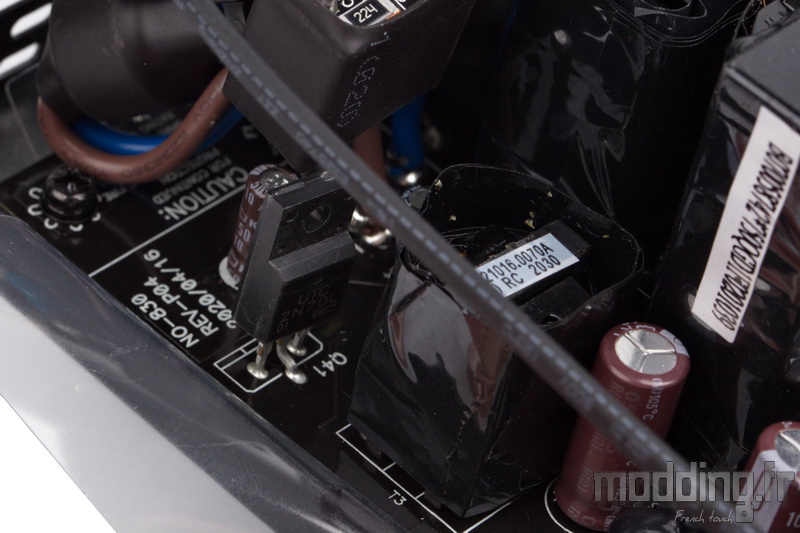

Le transformateur qui se positionne non loin du filtrage EMC/EMI se destine au +5Vsb tout en s’associant à un FET.
