L’alimentation :

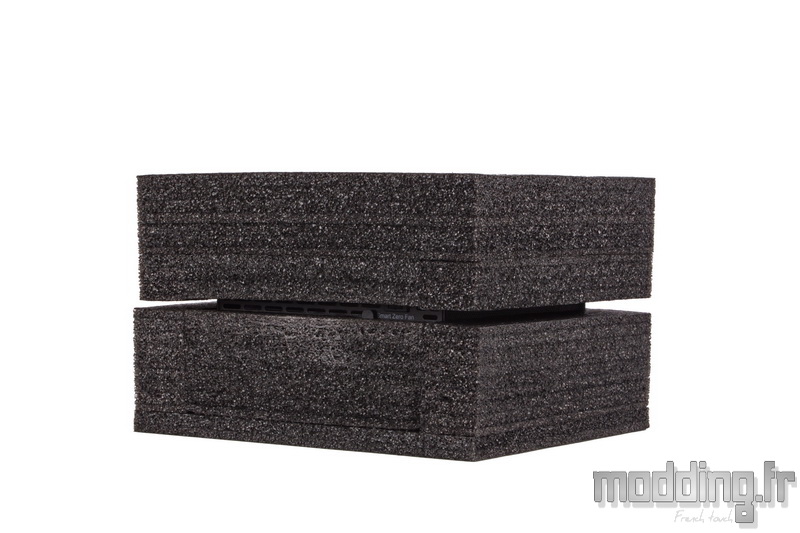

Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée …

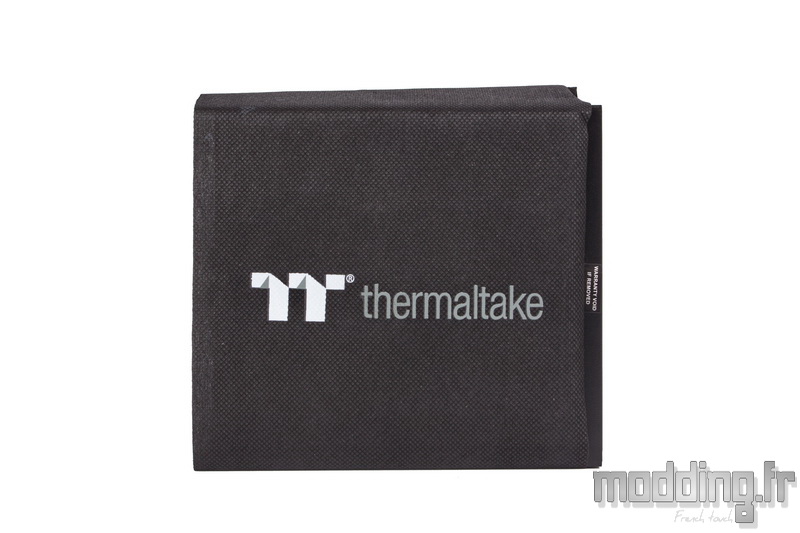

… Ainsi qu’une enveloppe en tissu papier estampillé du logo de la marque.

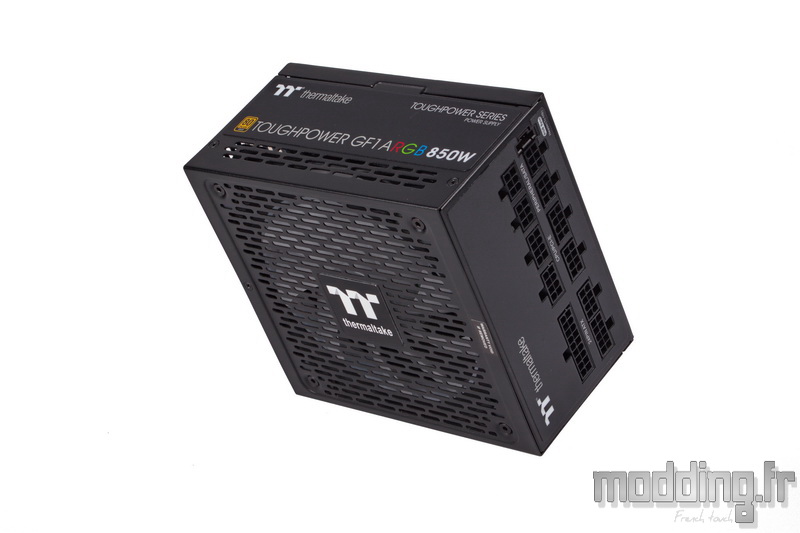

Le design de notre Toughpower GF1 ARGB n’a pas réellement changé si nous la comparons avec la Toughpower Grand RGB.
On note cependant la disparition de la couleur rouge au niveau des prises PCIe.

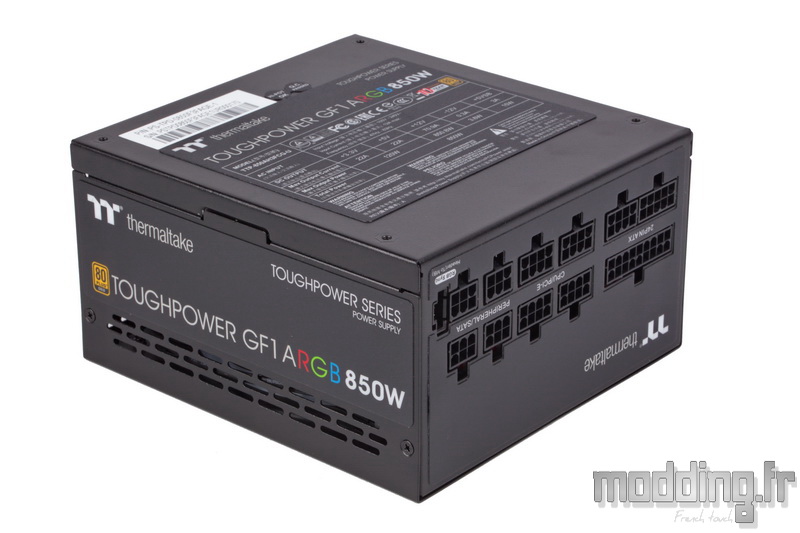

Le bloc garde sa robe noir anthracite. Il mesure 160 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.

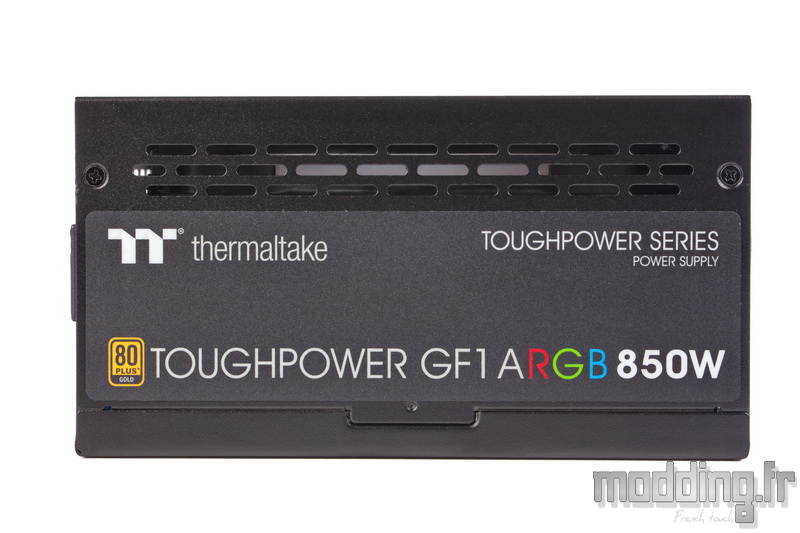

Sur l’un des côtés, nous avons un large autocollant reprenant en fond la couleur du carénage. Il affiche le nom du modèle ainsi que sa puissance.
Le logo de la marque et celui de la certification 80+ Gold complètent le tableau.
Le nom et le logo sont toujours à l’endroit, quel que soit le sens où nous disposons le bloc d’alimentation.
Là, avec le ventilateur face contre terre.
Ici avec la face ventilée vers le haut.
Cependant, Thermaltake privilégie cette position comme en témoigne l’orientation du logo présent au niveau des prises.
Il est assez logique de placer la Toughpower GF1 ARGB ainsi si nous voulons profiter pleinement du rétroéclairage engendré par son ventilateur.
Nous devons aussi prendre en compte cet aspect dans le choix de notre boitier. En effet s’il dispose d’un cache-alimentation, l’acquisition d’une telle alimentation n’est pas des plus judicieux.
Le côté opposé reprend le large autocollant.
Néanmoins, celui-ci se positionne sous la petite grille latérale qui court sur toute la profondeur du bloc.

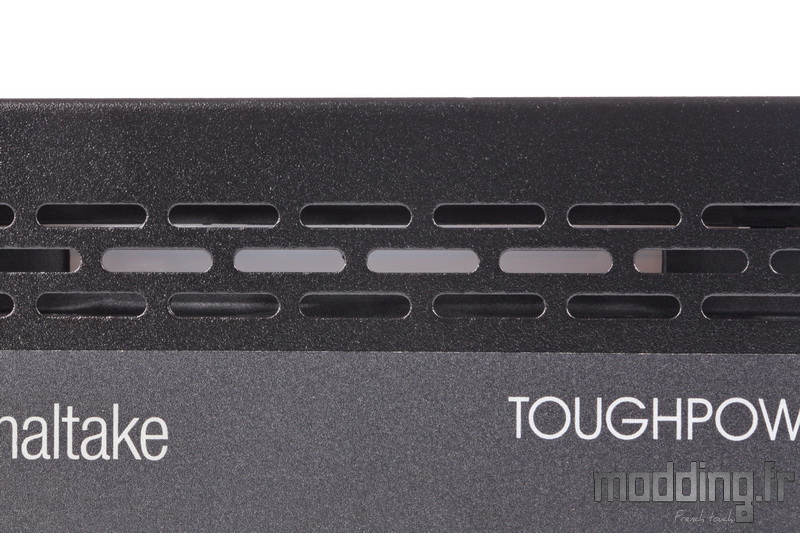

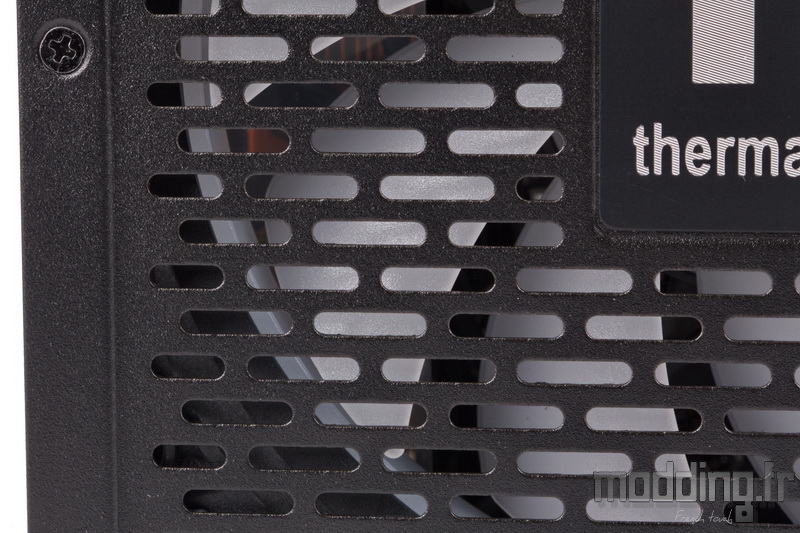

Plus qu’une grille d’aération accessoire, elle permet surtout d’entrevoir le rétroéclairage du ventilateur qui se diffuse aussi sur les bords de son cadre.
La partie arrière du bloc est occupée par une large grille dotée du même motif que les ouïes latérales.
Nous y trouvons la prise secteur accompagnée de l’interrupteur marche/arrêt.

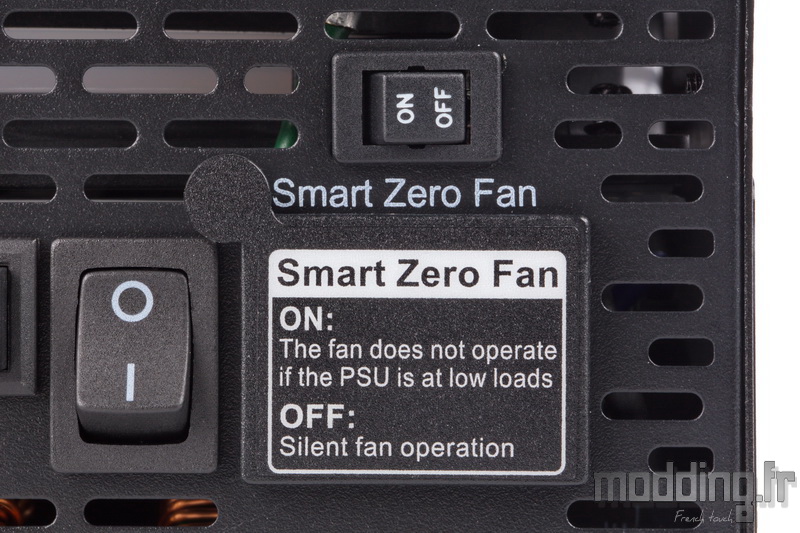

Une étiquette adhésive obture la prise secteur et nous informe sur le fonctionnement du mode “Smart Zero Fan”.
L’interrupteur dédié à ce mode prend position juste au-dessus de la prise secteur.
Placé sur OFF, la ventilation tourne en continu.
En position ON, nous activons le “Smart Zero Fan” qui n’est autre qu’un mode hybride.

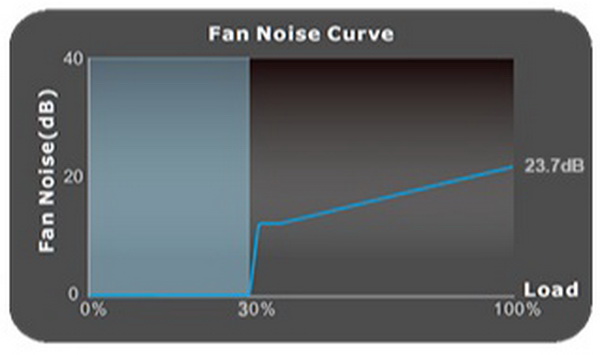

Si on se réfère au graphique présent sur la boite, la ventilation ne se déclenche qu’à partir d’un certain seuil de charge : 30%.
On constate qu’aux environs de 50% de charge, la vitesse de rotation du ventilateur croit de façon régulière. Cependant, le graphique présent sur le site Thermaltake propose une courbe quelque peu différente…

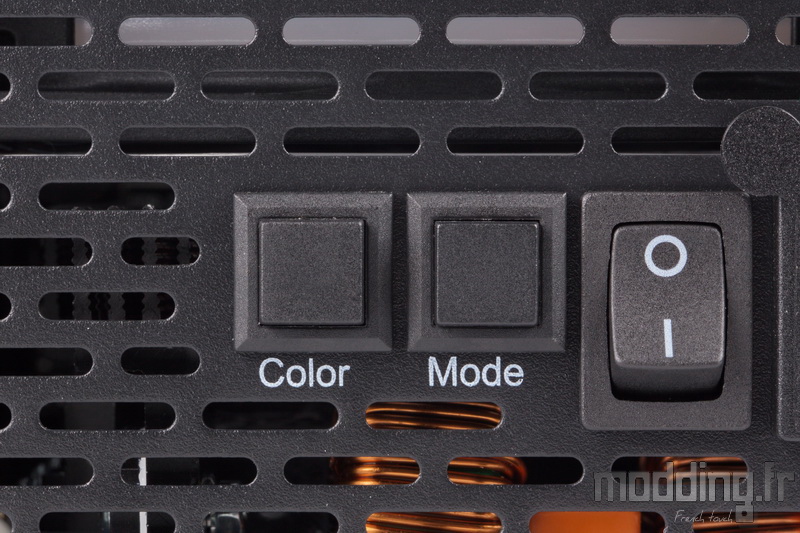

Aux côtés de l’interrupteur marche/arrêt, nous avons deux autres boutons : “Color” et “Mode”.
Ils contrôlent le rétroéclairage présent au niveau du ventilateur de la Toughpower GF1 ARGB.
Le bouton “Mode” permet de passer en revue les différents effets d’éclairage tandis que le bouton “Color” propose différentes couleurs en fonction du mode sélectionné.
Cela évite d’avoir tous les effets réunis sur un seul et même bouton.
Le dessus du bloc est occupé par un large autocollant indiquant le nom du modèle ainsi que le logo de la certification 80+ Gold et une garantie de 10 ans.

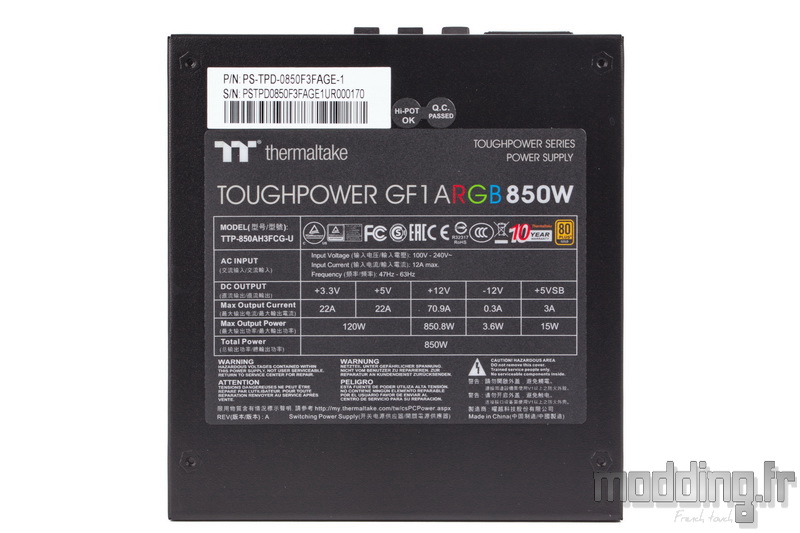

On trouve aussi les caractéristiques électriques de la Toughpower GF1 ARGB.
Thermaltake opte pour le concept monorail. Dans notre version en 850 W, le 12 V affiche une intensité de 70.9 A.
La Toughpower GF1 ARGB se décline en deux autres puissances : 650 W et 750 W avec respectivement un rail 12 V de 54.2 A et 62.5 A .
Les puissances supérieures à 850 W sont reportées sur la Toughpower PF1 ARGB disposant d’une certification 80+ Platinum.

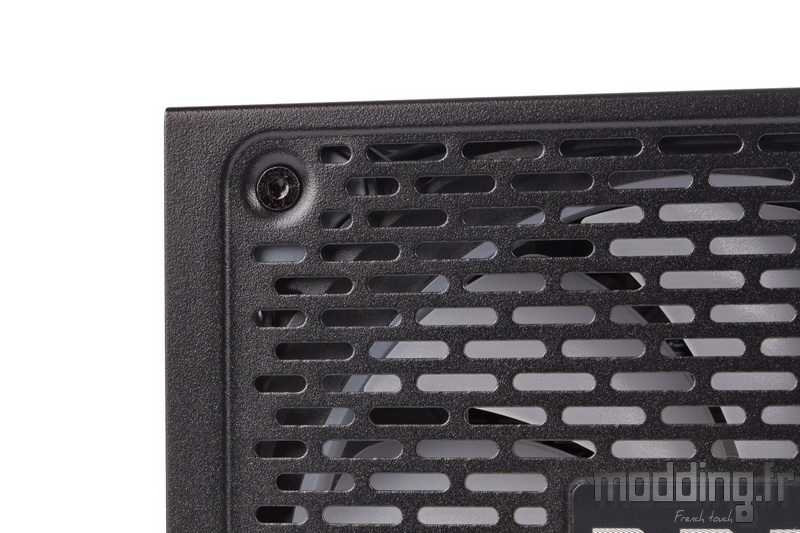

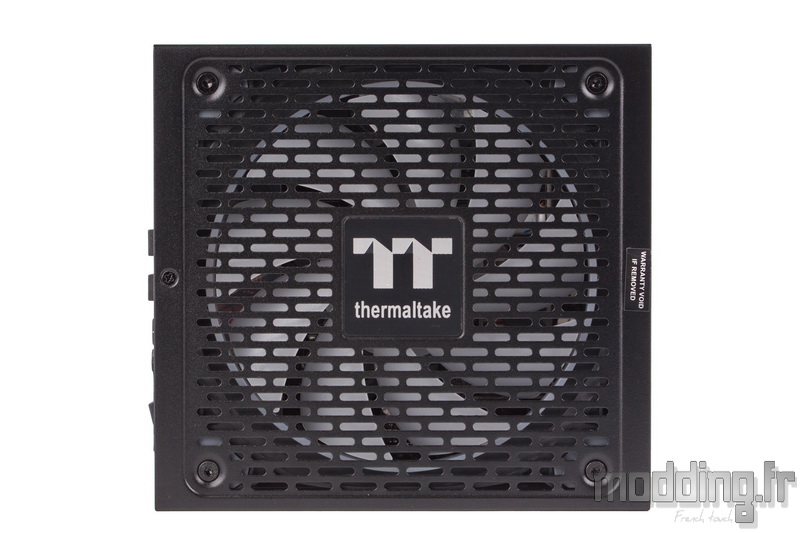

La grille de ventilation arbore un style plutôt… carré !
Elle fait partie intégrante de la structure en acier du carénage.
Le motif reprend celui de la grille située à l’arrière du bloc.

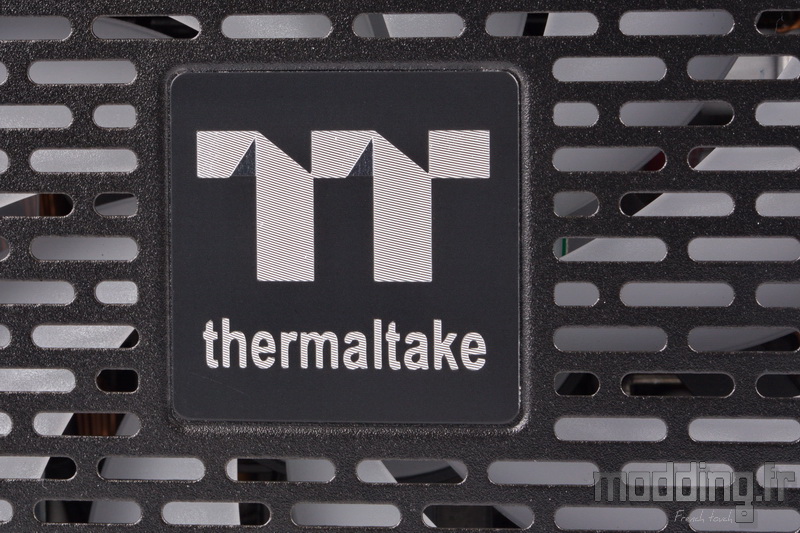

Au centre, nous avons le logo Thermaltake doté d’un léger relief métallisé.
Au passage, on note que Thermaltake utilise des vis à tête 6 pans afin de fixer le ventilateur.
Un ventilateur disposant de pales blanches translucides afin d’optimiser la diffusion de l’éclairage sur l’ensemble de la ventilation.
18 LED aRGB se repartirent au centre des pales (6 LED) ainsi que sur la bande interne du cadre (12 LED) équipée d’un insert translucide.

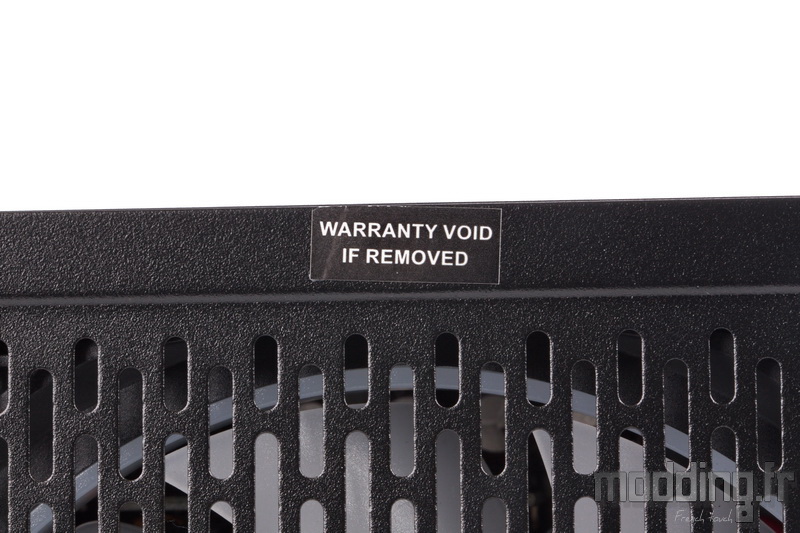

Sur l’un des bords, nous avons la fameuse étiquette “Warranty void if removed” qui dissimule l’une des vis d’assemblage du carénage.
La Toughpower GF1 ARGB est 100% modulaire.

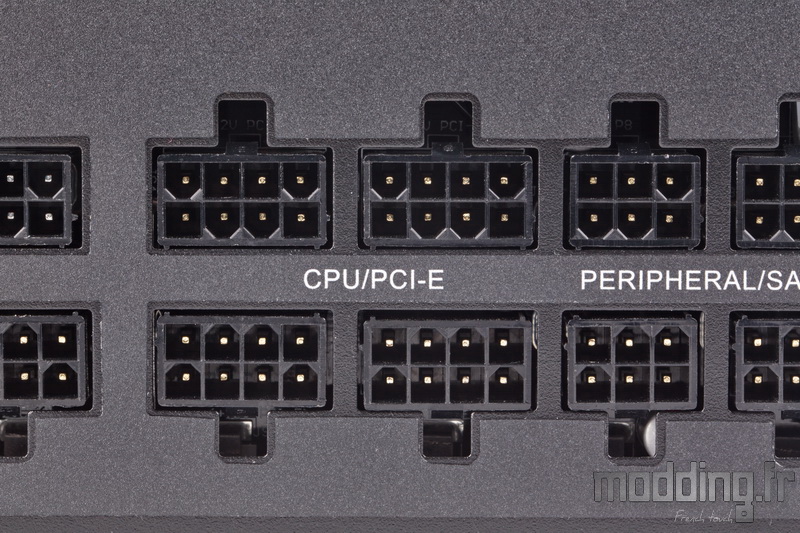

On trouve donc sur la partie avant, les différentes prises correspondantes aux différents câbles.
Chacune des prises est identifiée par une inscription.
Les versions 650 W et 750 W sont identiques, la version 850 W dispose de deux prises CPU/PCIe supplémentaires.
On apprécie que les points d’ancrage soient placés à l’opposé entre la première rangée et la seconde, facilitant ainsi la désinsertion des prises.

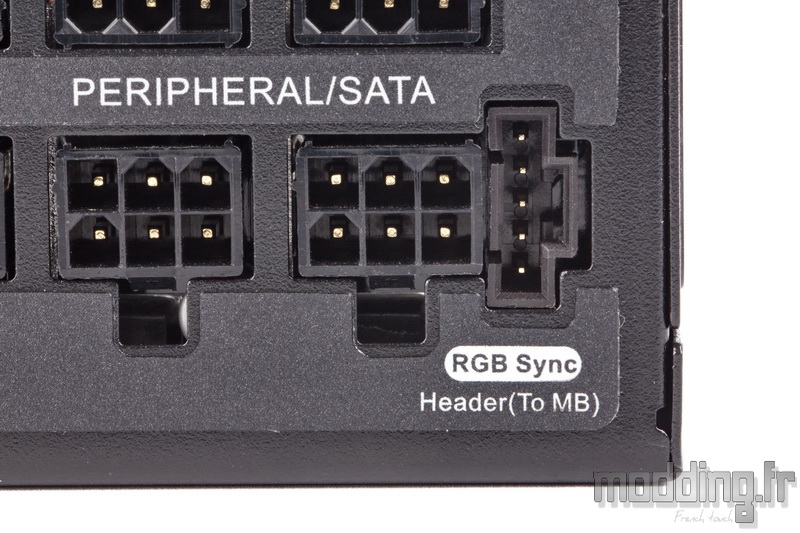

Sur le côté, nous avons une petite prise 4-pins identifiée : RGB Sync.
C’est sur celle-ci que nous allons brancher le câble inclus dans le bundle afin de connecter le bloc à une carte mère gérant la technologie aRGB.
Nous profitons dans ce cas de la partie logicielle proposée par la carte mère.
Nous disons adieu à la garantie de 10 ans et nous ouvrons le bloc.
Le ventilateur qui se charge de refroidir les composants électroniques n’est autre qu’un Riing Duo en 140 mm.
La partie électronique de notre Toughpower GF1 ARGB est bien différente de celle de la Toughpower Grand RGB.
Thermaltake minimise le nombre de radiateurs afin d’optimiser le flux d’air au sein des composants lorsque le ventilateur entre en action.
La partie électronique de la Toughpower GF1 ARGB est confiée à CWT.

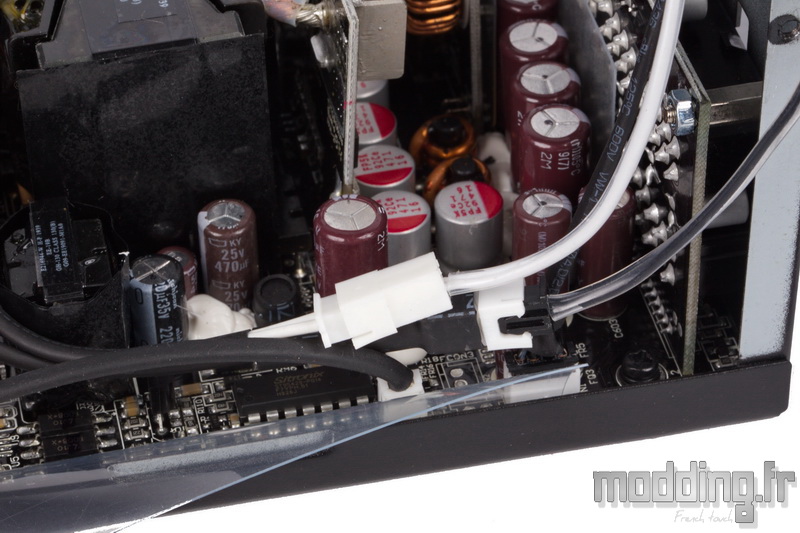

Tandis que la Toughpower Grand RGB est truffée de câbles malgré son concept 100 % modulaire, les seuls câbles présents sur la Toughpower GF1 ARGB sont ceux du ventilateur.
Certes, ils sont un peu plus nombreux que d’habitude en raison de l’alimentation et de la gestion des LED aRGB.

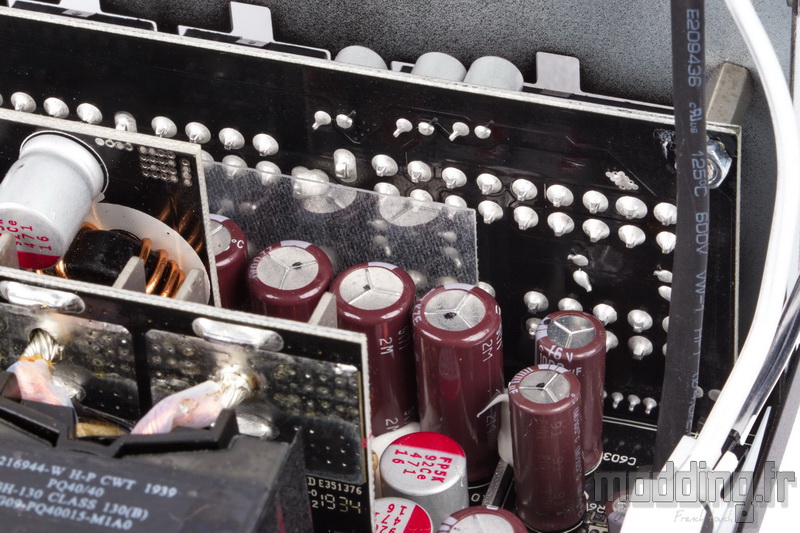

Le PCB secondaire est directement soudé sur le PCB primaire, cela explique l’absence totale des autres câbles.
Une absence qui améliore le flux d’air au sein des composants. Il en résulte surtout une diminution des pertes de signal électrique grâce à ces branchements en direct par le biais des différentes soudures.

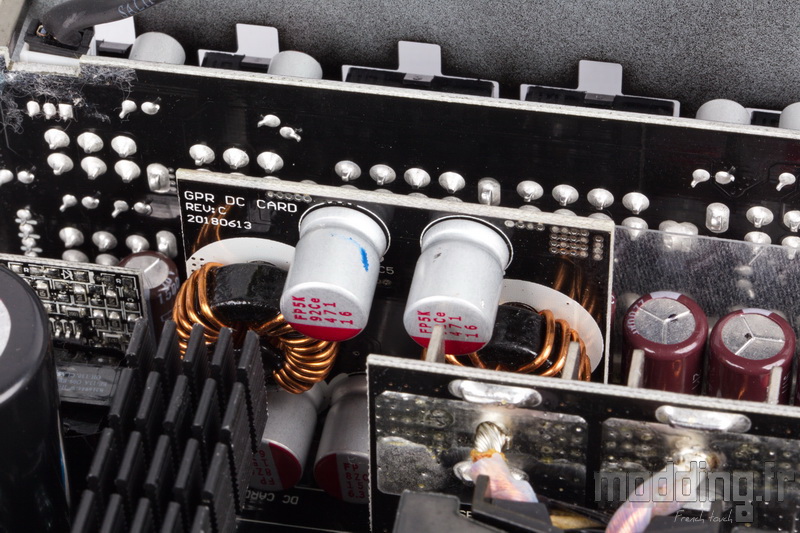

On retrouve le module DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.

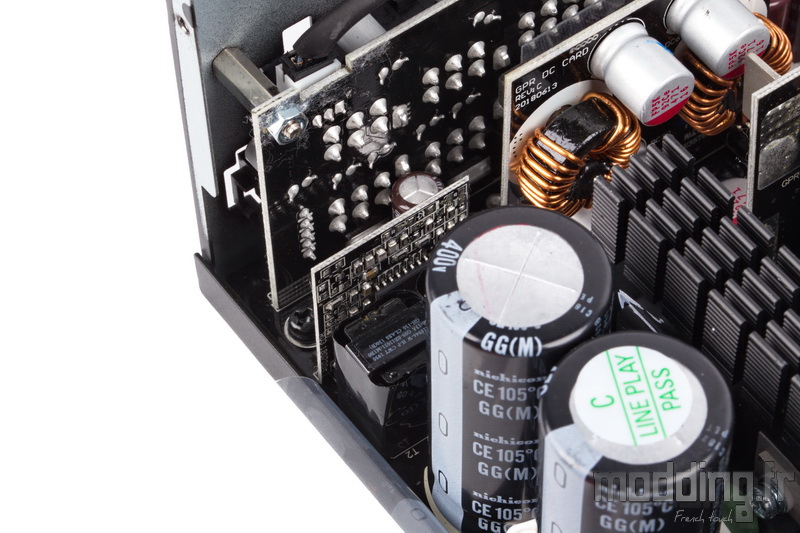

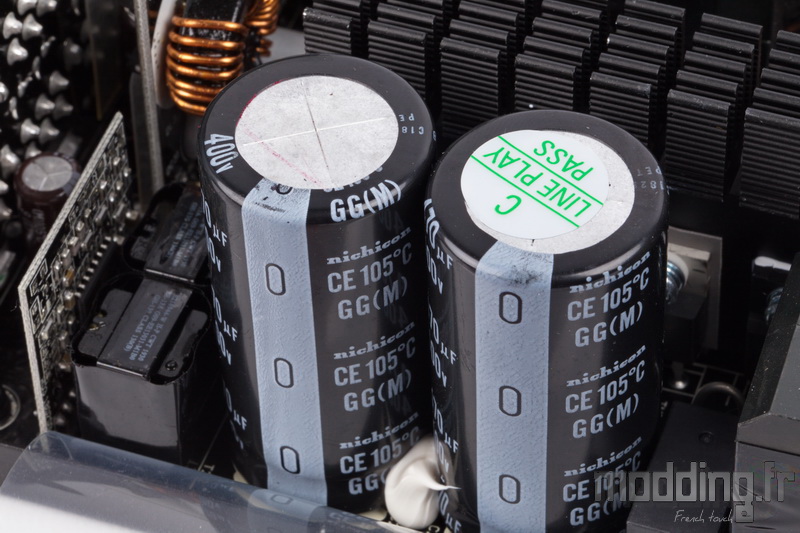

Thermaltake continue d’utiliser des condensateurs japonais de haute qualité pour une fiabilité et une durée de vie optimales.
Il s’agit de la marque Nichicon pour les deux gros condensateurs et Nippon Chemi-Con pour les autres.
Un gage de fiabilité sur la durée d’où une garantie portée à pas moins de 10 ans.
De quoi être tranquille pour un bon moment.

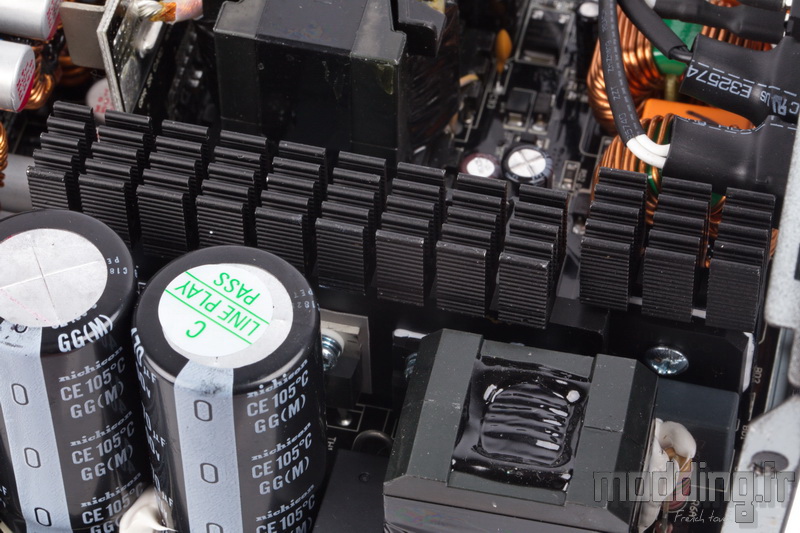

Notre Toughpower GF1 ARGB réunit les différents Mosfets en les associant à un unique radiateur.
Cette nouvelle disposition permet d’optimiser l’espace entre les composants électroniques.

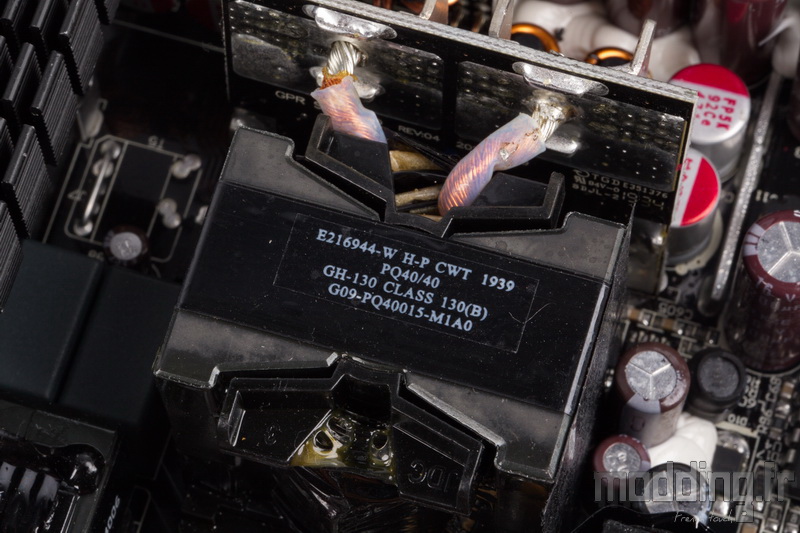

La Toughpower GF1 ARGB embarque les technologies SR (Synchronous Rectifier) et LLC avec son convertisseur LLC résonnant placé juste devant le PCB sur lequel sont soudées les différentes prises des câbles modulaires.

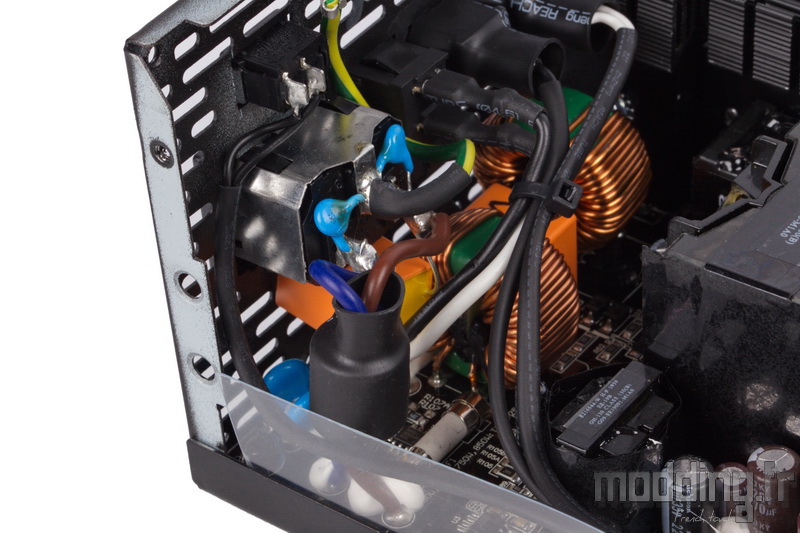

Le filtrage du signal électrique débute dès la prise secteur.
Les câbles AC sont également enroulés autour d’un anneau en ferrite pour supprimer l’EMI.
