Les câbles :
Inutile de ranger le surplus de câbles que nous n’utilisons pas dans la housse renfermant le bloc d’alimentation :
une pochette zippée noire, estampillée du nom des deux marques, est fournie spécialement pour accueillir l’ensemble des câbles modulaires livrés avec l’alimentation.
Un rangement propre, pratique et parfaitement adapté au bundle haut de gamme de cette Prime TX-1600 Noctua Edition.
Lors du déballage, les différents câbles sont rangés dans deux sachets en plastique sertis, chacun regroupant une partie des faisceaux modulaires. Cette présentation permet de séparer clairement les types de câbles et d’éviter qu’ils ne s’emmêlent avant leur transfert dans la pochette zippée fournie.
Sur la Prime TX-1600 standard, les câbles ne sont pas habillés d’une gaine tressée ; chaque fil dispose simplement d’une gaine individuelle embossée d’un motif quadrillé, un traitement similaire à celui que Corsair applique sur les câbles de sa HX1200i.
Pour cette Noctua Edition, la marque autrichienne apporte une modification notable :
chaque fil est désormais enveloppé dans une gaine tressée de type Paracord, offrant un rendu encore plus premium.
Noctua opte ici pour un mélange de deux couleurs — noir et brun foncé — afin de créer un rappel visuel des teintes présentes sur le bloc, renforçant ainsi la cohérence esthétique de l’ensemble.
Le câble ATX principal affiche une longueur de 610 mm.

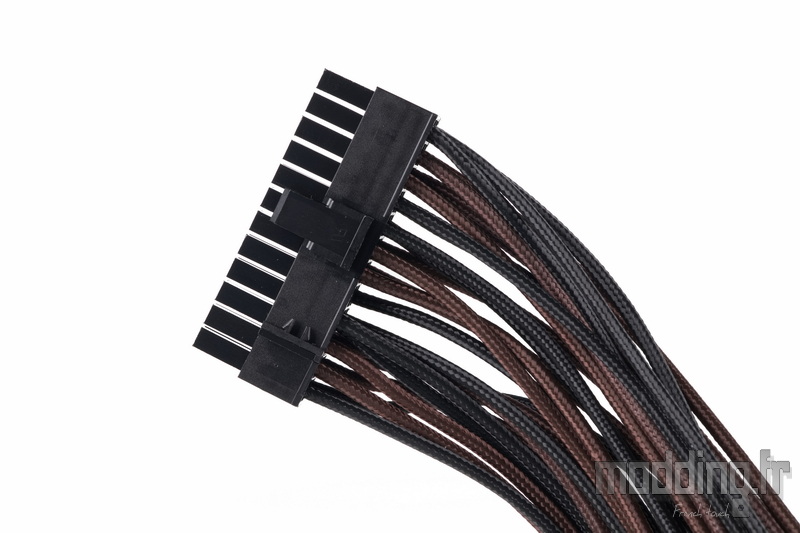

Du côté de la carte mère, il se termine par un connecteur 20+4 broches, accompagné d’un système de clipsage permettant de verrouiller solidement les deux parties du connecteur lorsqu’elles sont réunies.

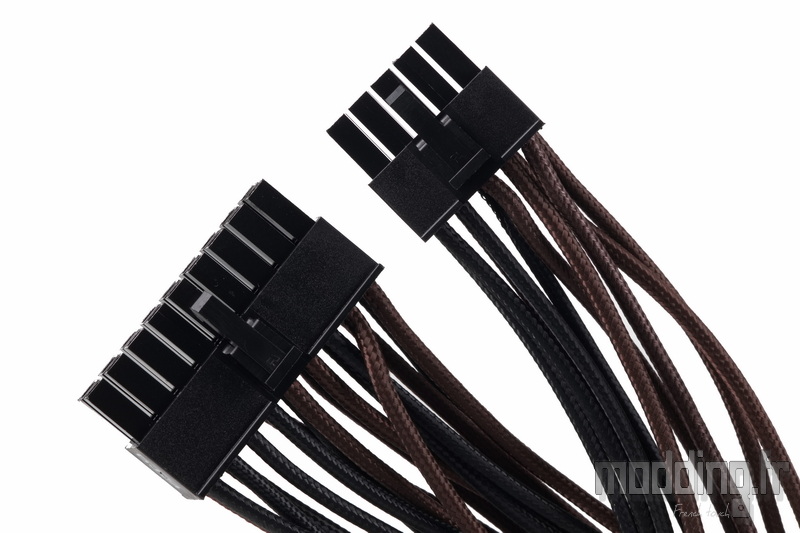

Du côté du bloc d’alimentation, le câble ATX se divise en deux connecteurs distincts :
une prise 18 broches et une prise 10 broches, conformément au schéma modulaire propre aux modèles de Seasonic.
La Prime TX-1600 Noctua Edition est livrée avec trois câbles CPU, chacun d’une longueur de 700 mm, garantissant une compatibilité optimale même dans les boîtiers très spacieux au format E-ATX ou dotés d’un large compartiment d’alimentation.

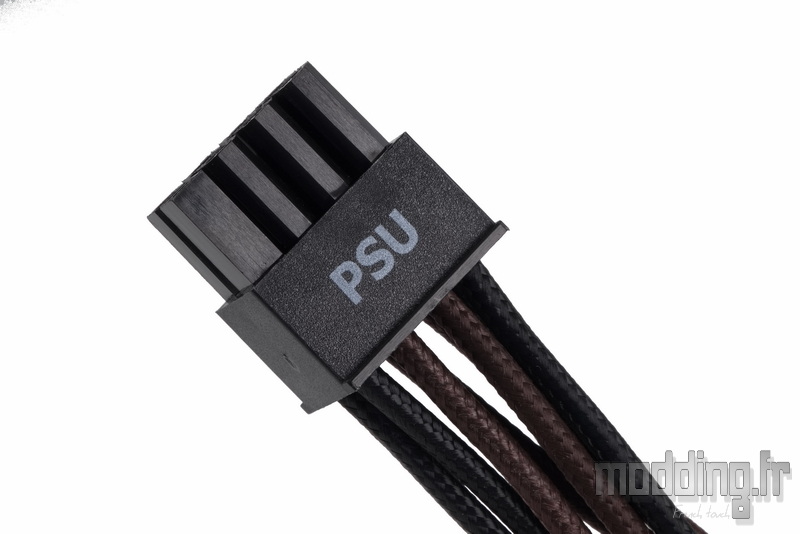

Chaque prise est clairement identifiée, permettant de connaître à la fois le type de câble concerné et l’extrémité destinée au bloc d’alimentation, grâce à la mention “PSU”.
Un marquage simple mais essentiel pour éviter toute erreur lors de l’installation et garantir un câblage propre et efficace.

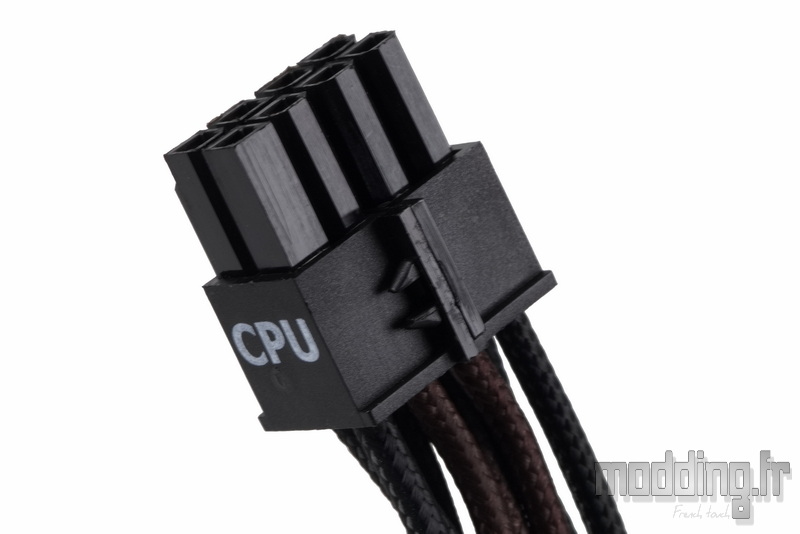

La prise CPU est un connecteur 4+4 broches, permettant une compatibilité maximale avec l’ensemble des cartes mères.

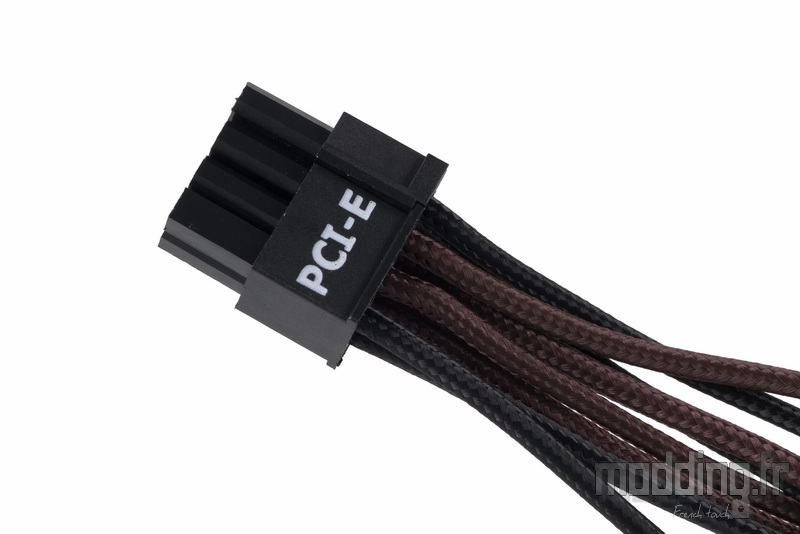

Pour les cartes graphiques dotées de connecteurs PCIe classiques, comme celles d’AMD ou les générations précédentes de NVIDIA, la Prime TX-1600 Noctua Edition est fournie avec six câbles PCIe, chacun d’une longueur de 750 mm.
Nous apprécions particulièrement que chaque câble PCIe ne comporte qu’un seul connecteur 6+2 broches à son extrémité. Cette approche simplifie grandement l’organisation du câblage, notamment pour les cartes graphiques disposant de plusieurs prises d’alimentation PCIe, comme les modèles dotés de trois connecteurs.
Cela évite les câbles de type gigogne, où un second connecteur est repiqué à partir du premier — une configuration souvent moins propre, plus difficile à organiser et généralement peu esthétique.
Avec un câble indépendant par prise, l’utilisateur profite d’une meilleure répartition des faisceaux, réduit le risque de surcharge sur un seul connecteur et peut optimiser plus facilement le routage dans le boîtier.
Par ailleurs, on apprécie également le système de fixation entre la prise 6 broches et la 2 broches, basé sur un mécanisme de glissières. Ce dernier assure une solidarité parfaite entre les deux éléments, évitant qu’ils ne se séparent lors de la manipulation ou du branchement.
La Prime TX-1600 Noctua Edition adopte le nouveau câble 12V-2×6, conforme à la norme PCIe 5.1, venant remplacer l’ancien 12VHPWR.
Deux câbles de ce type sont fournis, chacun d’une longueur de 700 mm, assurant une compatibilité totale avec les cartes graphiques de dernière génération tout en facilitant le routage dans les boîtiers spacieux.
Toutefois, la marque ne propose pas de repérage visuel (par exemple une couleur différente des broches) permettant de confirmer rapidement le bon enfoncement du connecteur, une aide pourtant bien utile que certaines marques concurrentes ont commencé à adopter.

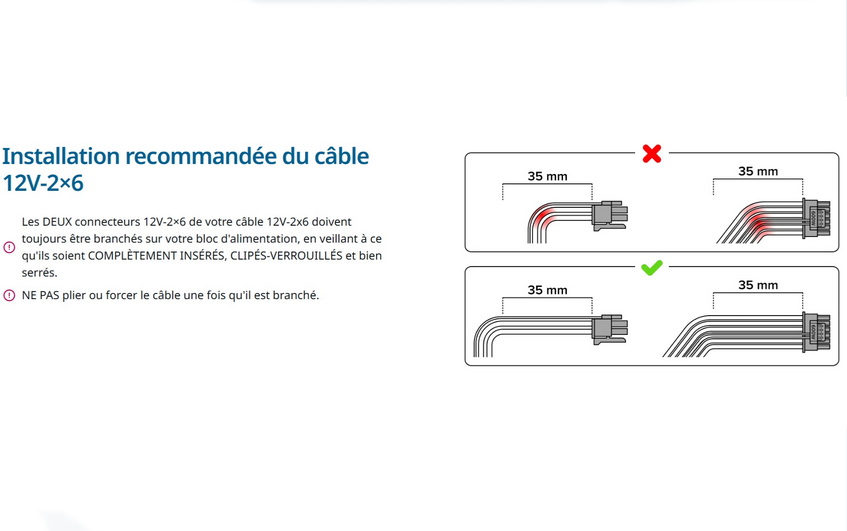

Sur le site de Seasonic, on peut lire une recommandation précise pour l’utilisation du câble 12V-2×6 fourni avec la Noctua Edition.
Pour les périphériques, la Prime TX-1600 Noctua Edition est livrée avec quatre câbles SATA, chacun équipé de quatre connecteurs SATA droits.
Chaque câble affiche une longueur généreuse de 950 mm, offrant une grande flexibilité pour alimenter plusieurs SSD, HDD ou accessoires, même dans les boîtiers les plus spacieux ou dotés de nombreuses baies de stockage.
Nous disposons également d’un câble SATA 3.3 V doté de deux connecteurs coudés.
D’une longueur de 550 mm, sa particularité est — contrairement à ce que laisse penser leur appellation — de ne pas être entièrement câblés, le fil 3,3 V étant volontairement retiré.
En effet, le rail 3,3 V, présent sur les câbles SATA classiques, est notamment utilisé pour la fonction PWDIS (Power Disable) :
- il permet de désactiver électriquement certains périphériques via cette ligne,
- une fonctionnalité principalement présente sur des HDD professionnels destinés aux serveurs (Seagate Exos, Western Digital Gold, etc.).
Sur certains disques compatibles PWDIS, la présence du 3,3 V peut empêcher le disque de fonctionner :
il peut ne pas s’allumer, ne pas être détecté, voire sembler hors service.
D’où l’intérêt de ce câble partiellement câblés :
en omettant volontairement le 3,3 V, il empêche toute activation involontaire du PWDIS et garantit ainsi une compatibilité maximale avec tous les périphériques SATA, sans risque de dysfonctionnement.
Nous terminons la dotation en câbles avec un câble Molex de 690 mm, lequel embarque trois connecteurs Molex.
Un faisceau encore utile pour certains accessoires, ventilateurs, ou éclairages nécessitant ce type d’alimentation plus ancien, tout en conservant une longueur suffisante pour un routage propre dans la majorité des boîtiers.
Nous avons vu que Noctua fournit un sachet contenant différents types de peignes, adaptés à l’ensemble des faisceaux modulaires. Ces accessoires permettent d’organiser proprement chaque câble.
Qu’il s’agisse des câbles PCIe ou CPU.
Nous n’avons aucune difficulté à insérer les peignes, d’autant qu’ils présentent la particularité d’être semi-ouverts. Cette conception permet d’obtenir un aspect visuel fermé ou ouvert selon leur orientation, offrant ainsi davantage de liberté sur le rendu final.
De plus, une fois en place, les peignes restent faciles à repositionner : ils glissent aisément le long des fils sans qu’il soit nécessaire de les retirer complètement du câble, ce qui facilite l’ajustement du routage et la mise en forme du faisceau.
Bien que ces câbles soient généralement dissimulés dans les coulisses, Noctua pense aussi aux boîtiers ouverts et propose des peignes spécifiques pour les câbles dédiés aux périphériques.
Une attention appréciable, permettant d’obtenir un rendu propre et uniforme, même pour les faisceaux habituellement moins exposés dans une configuration classique.
Quatre peignes dédiés sont fournis afin de soigner l’esthétique du câble ATX dans le compartiment principal du boîtier.
Ils permettent d’obtenir un faisceau parfaitement aligné, idéal pour les configurations où le 24 broches reste visible à travers la vitre latérale.
Astuce : lors de l’installation, nous plaçons d’abord le premier peigne, que nous écartons légèrement de la prise 20+4 broches. Cette méthode facilite grandement la mise en place des peignes suivants, que nous insérons entre la prise et le premier peigne, les fils étant déjà pré-organisés et bien alignés.
