L’alimentation :
La Prime TX-1600 Noctua Edition est donc le résultat d’une collaboration étroite entre Seasonic et Noctua :
Seasonic conçoit et assemble l’alimentation ainsi que l’ensemble de la partie électronique, tandis que Noctua apporte plusieurs éléments d’identification extérieure, fournit le ventilateur NF-A12x25, et participe à l’optimisation de la grille de ventilation afin d’en tirer le meilleur rendement acoustique.
On peut d’ailleurs lire sur le site de Seasonic que cette édition spéciale est commercialisée exclusivement par Noctua.
Le bloc d’alimentation est parfaitement protégé par deux épaisses cales en mousse expansée noires, assurant une excellente sécurité lors du transport et correspondant au standing premium de ce modèle.
Il est ensuite glissé dans une housse textile, présenté tel un objet de luxe. Cette housse, de couleur noire, est estampillée en lettres blanches du nom des deux marques.
On remarque au passage la petite touche autrichienne : le cordon de fermeture, utilisé pour resserrer la housse, arbore un brun foncé rappelant les couleurs emblématiques de Noctua.
Une présentation qui renforce immédiatement le caractère premium de cette édition spéciale.
Bien que cette alimentation soit équipée d’un ventilateur de 120 mm, le bloc se révèle particulièrement profond.
Nous sommes loin des formats compacts de 140 mm, et cette profondeur dépasse même celle de modèles dotés d’une ventilation en 135 mm ou en 140 mm, tels que la Dark Power Pro 13 de be quiet! ou la HX1200i de Corsair.
On ajoute ici encore 10 mm pour atteindre une profondeur totale de 210 mm !
Il conviendra donc de choisir soigneusement son boîtier avant de jeter son dévolu sur cette Prime TX-1600 Noctua Edition, sous peine de rencontrer quelques difficultés d’intégration.
Autre information à noter : le bloc pèse 3,12 kg sur notre balance, et ce sans les câbles — un poids conséquent mais cohérent avec un châssis massif, un radiateur interne important et des composants haut de gamme.
Habillé d’un carénage majoritairement noir, ce modèle voit Noctua remplacer les inserts argentés de la Prime TX-1600 originale par des inserts brun foncé, en parfaite harmonie avec l’identité visuelle de la marque autrichienne.
Ces inserts, présents sur la paroi latérale du bloc, affichent le nom de l’alimentation : “Prime Noctua Edition”, inscrit en lettres noires.
Un choix volontairement discret, évitant d’ajouter une seconde couleur typique de Noctua et préservant ainsi une esthétique sobre et équilibrée.
La paroi n’est pas totalement plane : elle présente un léger relief reprenant la forme d’un évent, un élément distinctif des alimentations Prime de Seasonic. Cette signature visuelle apporte un peu de dynamisme au design tout en renforçant l’identité de la gamme.
Le nom apparaît toujours à l’endroit, quel que soit le sens d’installation du bloc d’alimentation.
Ici, avec le ventilateur orienté vers le bas, l’inscription reste bien lisible, un détail pensé pour garantir une présentation soignée dans toutes les configurations.
Ici, avec le ventilateur orienté vers le haut, l’orientation change : comme l’insert portant le nom fait partie intégrante de la plaque en acier recouvrant la face ventilée, l’inscription se retrouve cette fois dans la partie haute de la paroi latérale opposée.
Un agencement logique, directement lié à la conception du carénage, et qui garantit malgré tout une lecture claire et esthétique selon l’orientation choisie.
Une paroi qui reprend d’ailleurs les mêmes codes esthétiques, avec toujours ce même évent caractéristique, assurant une cohérence visuelle entre les deux faces latérales du bloc.
La partie arrière du bloc est occupée par une large grille d’aération, destinée à optimiser l’évacuation de l’air chaud.
On y retrouve également la prise secteur, accompagnée de l’interrupteur marche/arrêt, tous deux positionnés de manière classique et facilement accessibles une fois l’alimentation installée dans le boîtier.
Contrairement à la majorité des alimentations du marché, la Prime TX-1600 Noctua Edition est équipée d’une prise secteur mâle de type IEC C20.
En règle générale, les blocs d’alimentation adoptent une prise IEC C14, plus courante sur les modèles de puissance inférieure.
La différence entre ces deux connecteurs réside dans l’intensité maximale supportée :
- C13 (femelle) / C14 (mâle) : conçus pour une intensité de 10 à 15 ampères.
- C19 (femelle) / C20 (mâle) : capables d’encaisser 16 à 20 ampères.
Ce type de connectique se retrouve donc principalement sur les appareils nécessitant une forte puissance électrique, ce qui justifie pleinement sa présence sur une alimentation 1600 W comme celle-ci.
De plus, à côté de l’interrupteur, on trouve un bouton poussoir de forme carrée, accompagné de la mention “Hybrid Mode”.
Comme l’ensemble de la gamme Prime, cette Noctua Edition bénéficie elle aussi de la technologie hybride dédiée à la gestion du ventilateur.
En position ON, l’alimentation interrompt totalement la rotation de son ventilateur dès que les conditions le permettent. Avec une température ambiante allant jusqu’à 25 °C, elle peut ainsi fonctionner en mode entièrement passif jusqu’à 50 % de charge électrique, garantissant un silence absolu lors des faibles sollicitations.
En position OFF, le mode hybride est désactivé : le ventilateur reste alors actif en permanence, même à faible charge.
Il tourne toutefois à vitesse réduite, assurant un flux d’air constant sans générer de nuisance sonore notable.
Ce mode peut être privilégié dans des environnements où la température interne du boîtier est élevée, ou lorsque l’on souhaite garantir une circulation d’air continue autour du bloc d’alimentation.

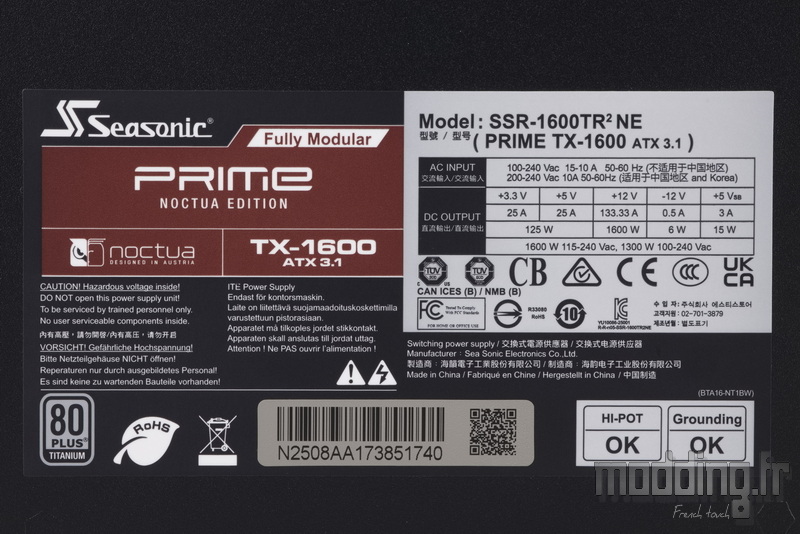

Sur le dessus du bloc, le carénage n’est pas totalement vierge : on y trouve un large autocollant, sans toutefois qu’il recouvre l’intégralité de la surface.
Il affiche le nom du modèle, les logos des deux marques, le logo de la certification 80+, ainsi que la mention de la norme ATX 3.1.
On trouve également les caractéristiques électriques de la Prime TX-1600 Noctua Edition, avec notamment un rail unique de 12 V capable de délivrer une intensité de 133,33 A, correspondant à la puissance totale de 1600 W.
Bien sûr, la Prime TX-1600 Noctua Edition propose une modularité complète de ses câbles, permettant de n’installer que les faisceaux nécessaires et de maintenir un câblage propre et optimisé à l’intérieur du boîtier.

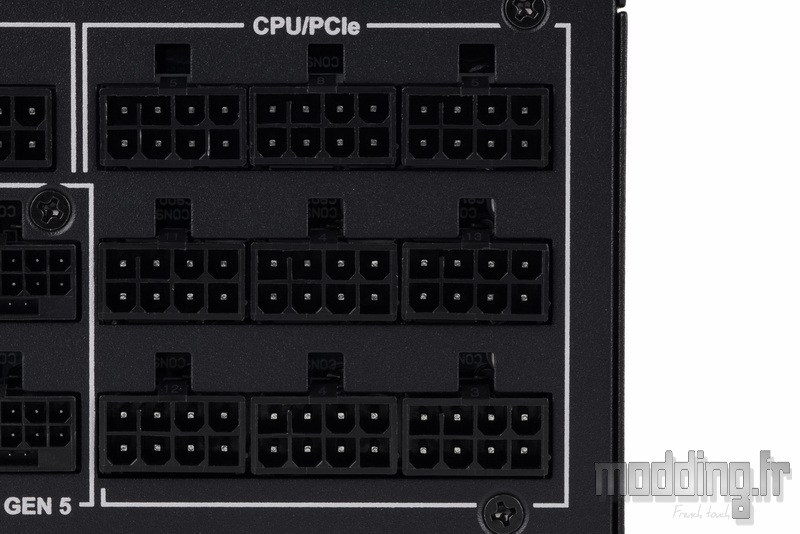

Sur la partie droite, c’est-à-dire du côté le plus proche de la porte latérale opposée d’un boitier PC lorsque le bloc prend place dans le cache-alimentation, on trouve pas moins de neuf connecteurs dédiés aux câbles CPU et PCIe.

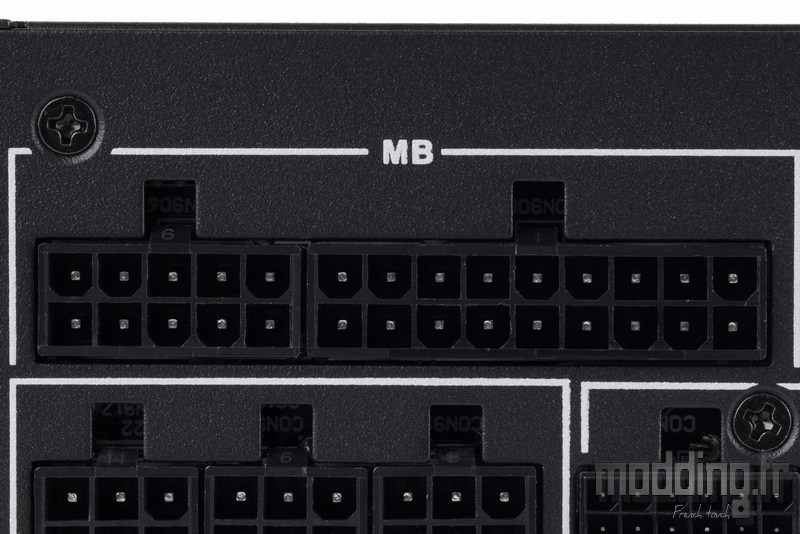

Sur le bord opposé, on retrouve dans la partie supérieure les deux connecteurs dédiés au câble ATX, nécessaires pour alimenter la carte mère.

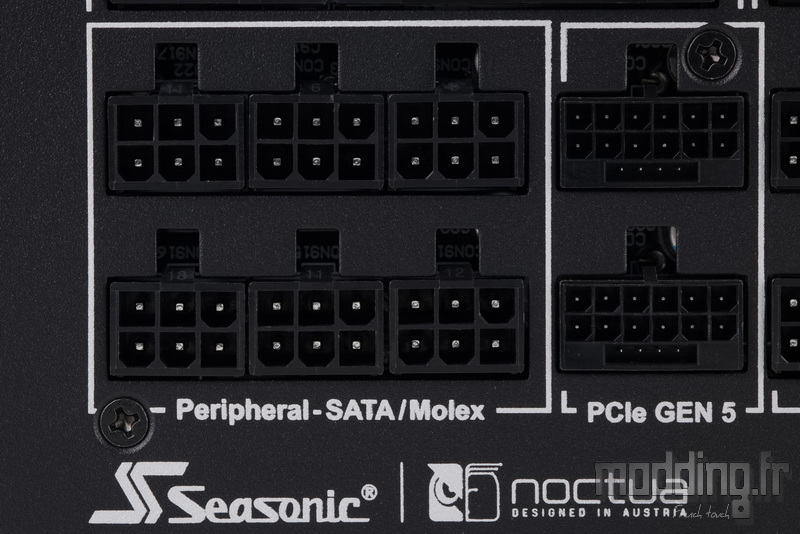

Dans la partie inférieure, sont regroupés les six connecteurs destinés à accueillir les câbles pour périphériques SATA ou Molex.
Coincé entre ces prises et les connecteurs CPU/PCIe, on trouve un encart PCIe GEN 5 comprenant deux connecteurs PCIe 5.1.
C’est sur ces derniers que viennent se brancher le ou les câbles 12V-2×6, nécessaires pour alimenter les cartes graphiques de nouvelle génération.
Même si un bloc d’alimentation est généralement dissimulé sous le cache-alimentation ou dans les coulisses, selon l’agencement du boîtier PC, il existe toujours une face sur laquelle les marques soignent particulièrement l’esthétique : la face ventilée, derrière laquelle prend place le ventilateur.
Sur cette Prime TX-1600 Noctua Edition, Noctua a entièrement revu la grille intégrée à la pièce métallique, en comparaison de celle de la Prime TX-1600 de Seasonic.

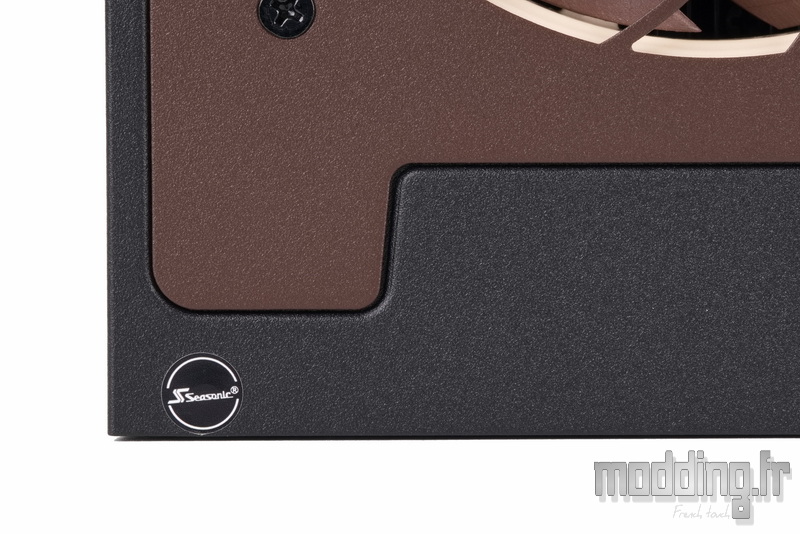

La couleur argentée disparaît au profit d’un brun foncé, signature visuelle de la marque autrichienne.

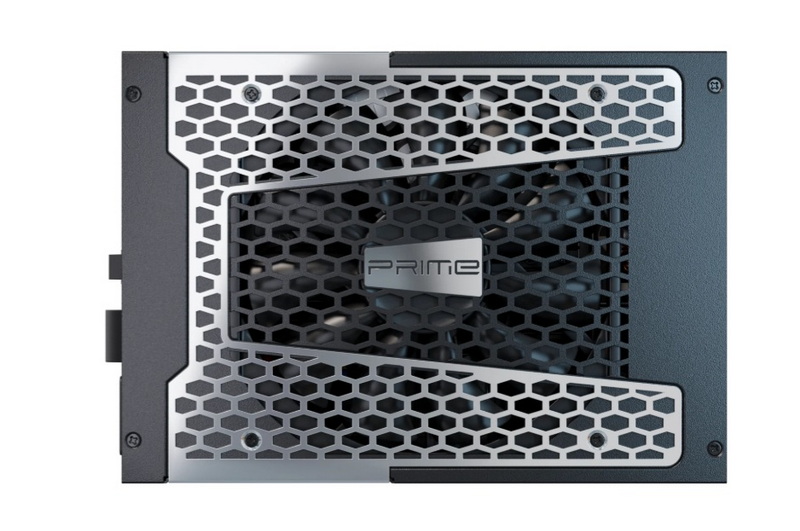

Sur la Prime TX-1600 originale, la grille reprend les motifs présents sur la paroi arrière, mais dans une version de plus grande taille, offrant une cohérence visuelle entre les différentes faces du bloc.
Sur la Prime TX-1600 Noctua Edition, Noctua revoit entièrement la grille, d’abord pour l’adapter au diamètre de 120 mm de son ventilateur, mais surtout pour optimiser encore davantage son rendement, aussi bien en matière d’acoustique que de flux d’air.
Peu importe l’esthétique : la grille du ventilateur de cette édition spéciale a été conçue sur mesure et soigneusement optimisée afin de garantir des gradients de pression réguliers lors du passage des pales.
Résultat : un flux d’air plus performant et un niveau sonore réduit, permettant à cette TX-1600 Noctua Edition de surpasser la version standard malgré un ventilateur plus compact.
Une grille logiquement signée Noctua, affirmant encore un peu plus l’identité de cette édition spéciale.
Le ventilateur retenu par Noctua pour refroidir l’électronique conçue par Seasonic n’est autre que le NF-A12x25 de première génération, facilement reconnaissable à son moyeu ouvert laissant apparaître la cloche en acier chargée de renforcer la partie centrale du rotor.

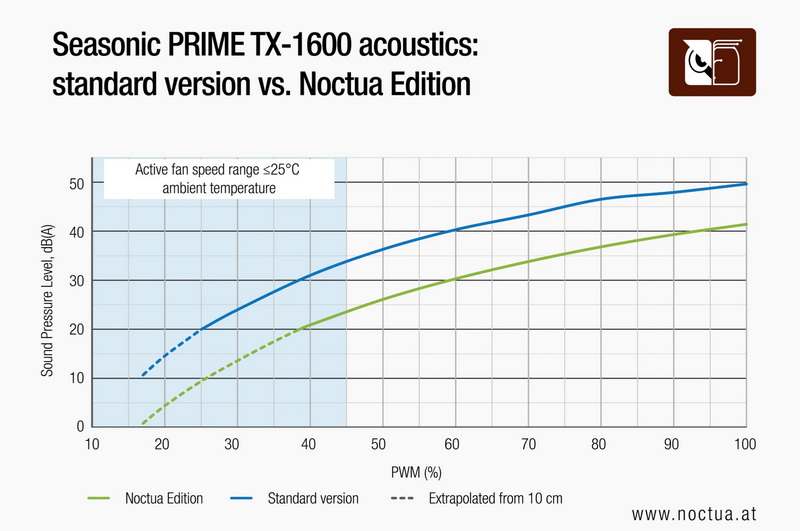

Ce changement de ventilateur, qui vient remplacer le modèle 135 mm présent sur la Prime TX-1600 originale, permet de maintenir les mêmes températures de fonctionnement tout en réduisant significativement le niveau sonore, de l’ordre de 8 à 10 dB(A) selon Noctua.
Une amélioration d’autant plus notable que le ventilateur 135 mm d’origine était déjà réputé silencieux, rendant cette Noctua Edition encore plus discrète sur l’ensemble de la plage de rotation du ventilateur.
Comme pour toutes les alimentations, la Prime TX-1600 Noctua Edition ne déroge pas à la règle : l’une des vis du carénage est recouverte d’un scellé de garantie, indiquant clairement qu’une ouverture annule toute prise en charge par le constructeur.
Nous rappelons que, tout comme la Prime TX-1600 standard, cette Noctua Edition bénéficie d’une garantie Seasonic de 12 ans, l’une des plus longues du marché, preuve de la confiance accordée à la fiabilité de son électronique.
Pour en savoir davantage sur la partie électronique, identique à celle de la Prime TX-1600 standard, nous vous invitons à consulter le test détaillé de TechPowerUp (Prime TX-1600) ainsi que la base de données Cybenetics (Prime TX-1600 Noctua Edition), qui répertorie avec précision l’ensemble des composants internes.
Nous rappelons que la Prime TX-1600 Noctua Edition bénéficie des distinctions suivante :
- Certification 80+ Titanium,
- Classement Cybenetics Titanium pour son efficience énergétique,
- Et une note A++ – soit la meilleure évaluation possible – sur la quantification sonore, là où la version standard obtient la note A.
Topologie interne :
- Côté primaire : convertisseurs sans pont, PFC entrelacé, pont complet et LLC.
- Côté secondaire : convertisseurs à redressement synchrone et modules DC-DC.

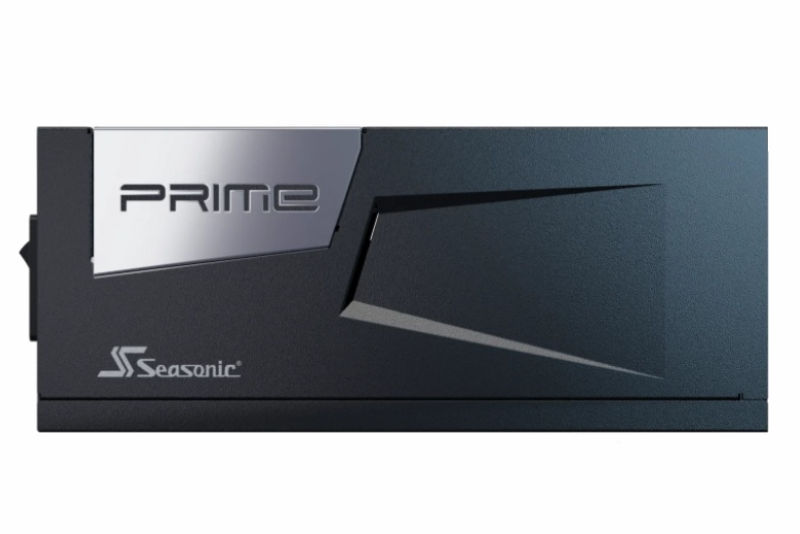

Voici deux comparatifs visuels entre la Prime TX-1600 standard et la Prime TX-1600 Noctua Edition.
N’hésitez pas à déplacer le curseur pour observer en détail les différences esthétiques et les modifications apportées par Noctua.
