Les caractéristiques :
Le packaging reprend les codes visuels de Seasonic, tout en intégrant la teinte brune chère à Noctua, rappelant la couleur des pales en Sterrox du NF-A12x25.
La face avant met en avant une photo du bloc d’alimentation sous un angle valorisant la face ventilée, principale singularité de cette Prime TX-1600 Noctua Edition.
Sur la gauche de l’illustration figurent les logos de certification 80 PLUS et Cybenetics, tandis qu’à droite se trouvent le nom complet du produit et sa puissance nominale.
En partie basse, les logos de Seasonic et Noctua sont apposés côte à côte, accompagnés de la mention d’une garantie de 12 ans, venant compléter un ensemble sobre, élégant et immédiatement reconnaissable.

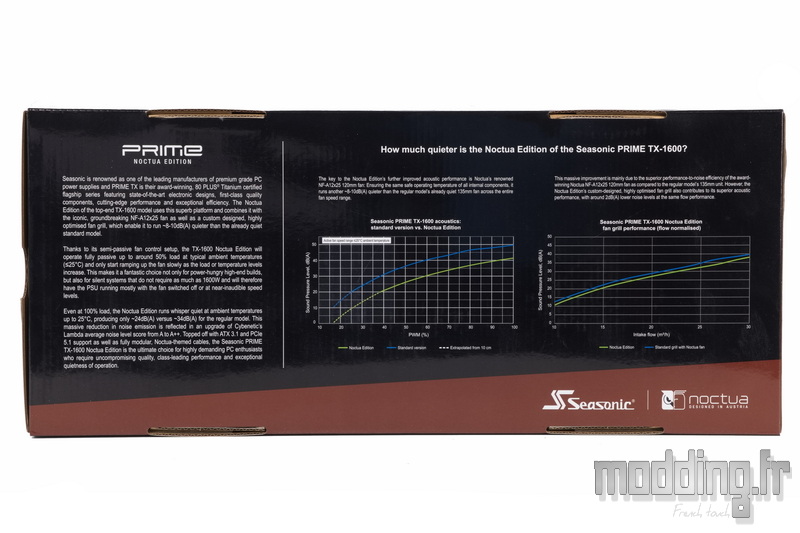

Sur la face opposée, un texte de présentation met en avant les principales caractéristiques de la Prime TX-1600 Noctua Edition, soulignant à la fois ses performances, son rendement énergétique de niveau Titanium, et la présence du ventilateur Noctua NF-A12x25, garant d’un fonctionnement silencieux.

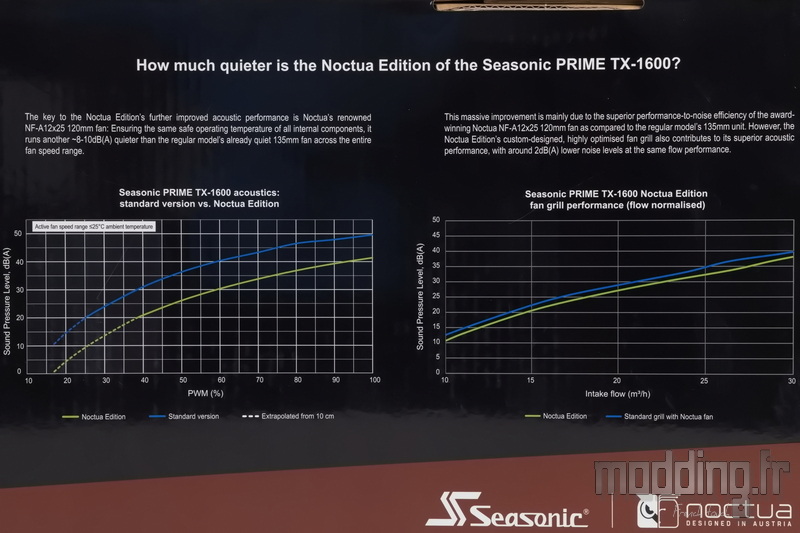

Pour illustrer ces propos, rien de tel que deux graphiques comparatifs.
Le graphique de gauche met en évidence le gain acoustique apporté par le NF-A12x25 face au ventilateur d’origine, tandis que le graphique de droite souligne l’amélioration supplémentaire obtenue grâce à la refonte de la grille de ventilation, comparée à celle du modèle standard, tout en conservant le même ventilateur Noctua.

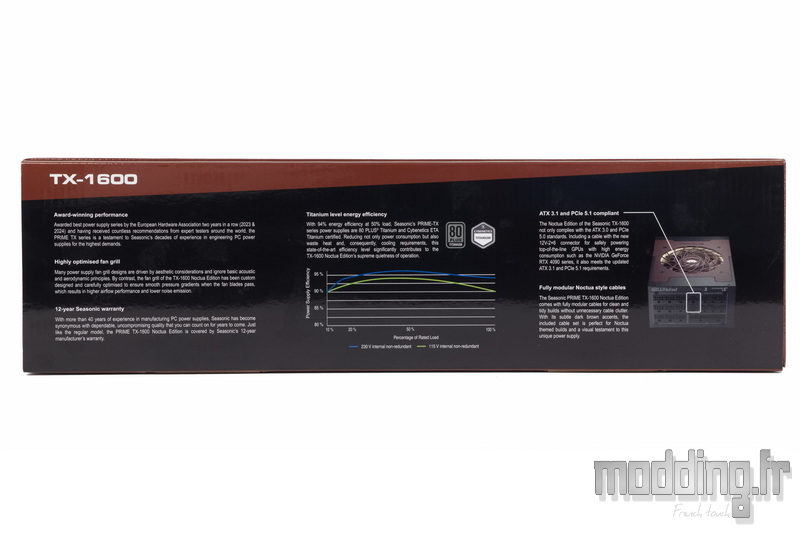

Sur l’un des bords de la boîte, un graphique illustre le rendement énergétique de l’alimentation, certifiée Titanium aussi bien par Cybenetics que par 80 PLUS.
À ses côtés, une photo du bloc met en avant son design entièrement modulaire, conforme aux normes ATX 3.1 et PCIe 5.1, et disposant de deux connecteurs 12V-2×6, prêts à alimenter les cartes graphiques les plus exigeantes.
Sur le bord opposé, en plus des logos Seasonic et Noctua ainsi que du nom de l’alimentation, figure une série de distinctions parmi lesquelles on remarque notamment deux European Hardware Awards remportés dans la catégorie PSU en 2023 et 2024, venant souligner l’excellence et la reconnaissance de la gamme Prime TX au sein de l’industrie.

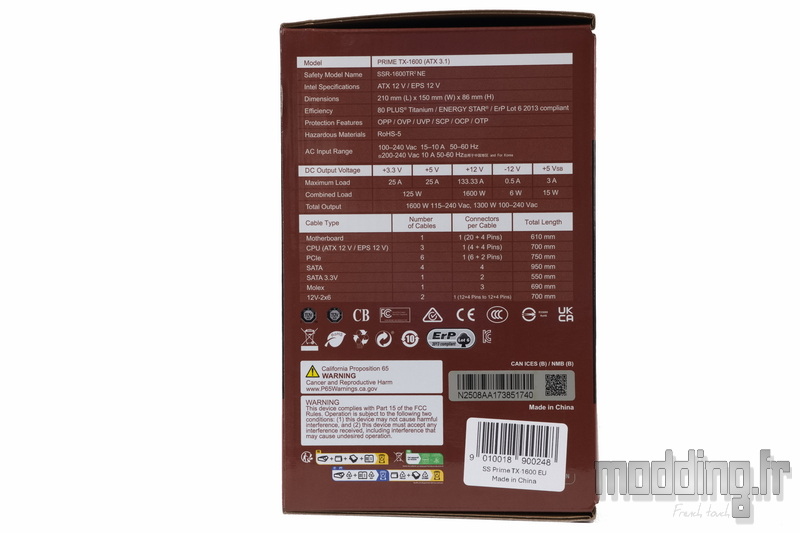

Sur l’une des extrémités de la boîte, un premier tableau récapitule les spécifications techniques de l’alimentation, telles que ses tensions de sortie, son intensité maximale par rail ou encore sa puissance combinée.
Juste en dessous, un second tableau détaille la liste complète des câbles fournis, précisant leur type, leur longueur et le nombre de connecteurs disponibles.
En ouvrant la boîte, on découvre un soin particulier apporté à la protection du bloc : l’alimentation est parfaitement maintenue entre deux épaisses cales en mousse expansée, assurant une excellente sécurité durant le transport.
Les câbles modulaires ainsi que les accessoires sont, quant à eux, regroupés dans une grande pochette noire zippée, élégamment estampillée des logos Seasonic et Noctua, soulignant une présentation soignée à la hauteur du positionnement premium de cette édition spéciale.

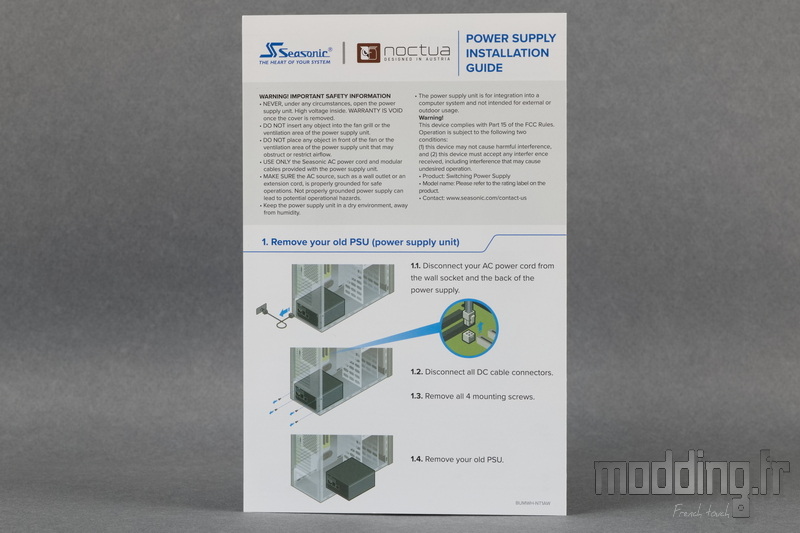

Un dépliant accompagne l’ensemble et détaille la procédure d’installation de l’alimentation au sein du boîtier PC, tout en expliquant clairement la marche à suivre pour raccorder correctement les différents câbles modulaires.
Ce support, illustré et concis, vise à garantir une mise en place simple et sécurisée du bloc, même pour les utilisateurs moins expérimentés.

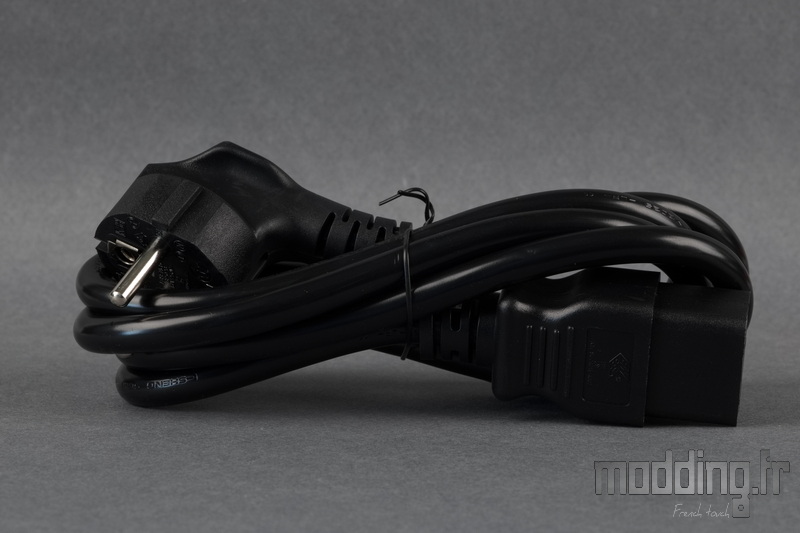

Parmi les accessoires fournis, on retrouve bien entendu le cordon secteur, indispensable au raccordement de l’alimentation au réseau électrique.

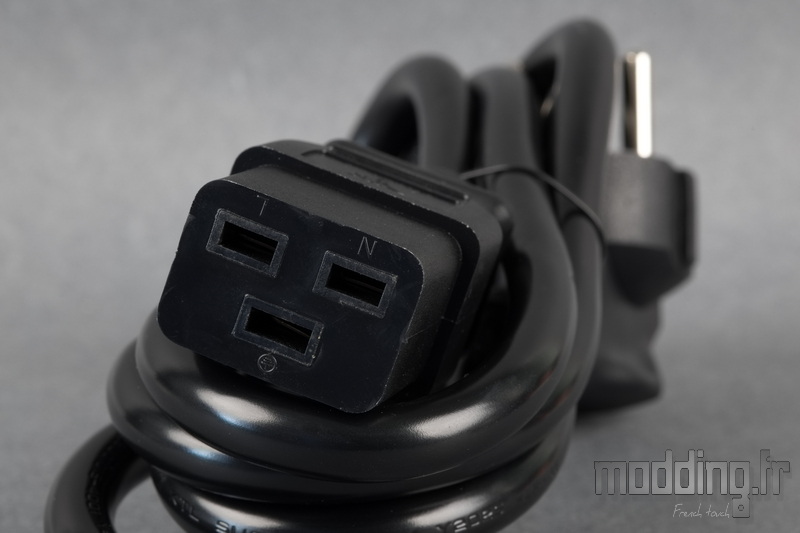

Tout comme sur la Dark Power Pro 13 de be quiet!, le cordon secteur fourni adopte une prise C19 (femelle) plutôt qu’une C13. Ses trois connecteurs sont disposés horizontalement et non verticalement, une conception plus adaptée aux alimentation haute puissance telles que cette Prime TX-1600, capables de délivrer jusqu’à 1600 watts en continu.
Le reste des accessoires est soigneusement rangé dans des sachets zippés.

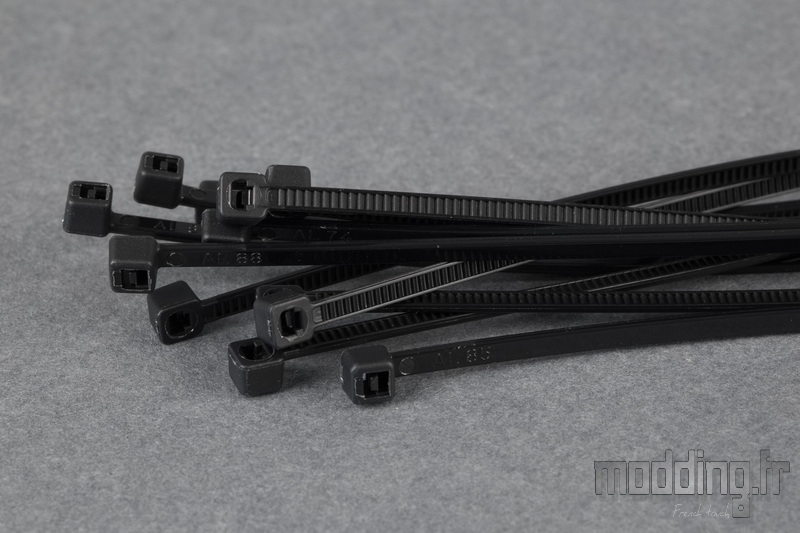

On y trouve notamment plusieurs colliers de serrage type Serflex, utiles pour regrouper et maintenir les câbles afin d’obtenir un routage propre et ordonné à l’intérieur du boîtier.

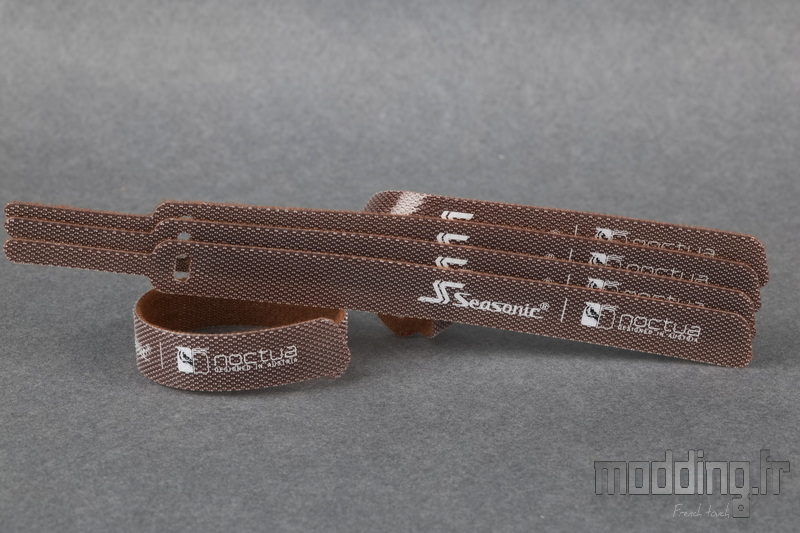

On peut tout aussi bien utiliser les cinq bandes Velcro fournies, de couleur brune et ornées des logos Seasonic et Noctua, pour regrouper les câbles avec davantage de flexibilité et préserver une esthétique soignée à l’intérieur du boîtier.

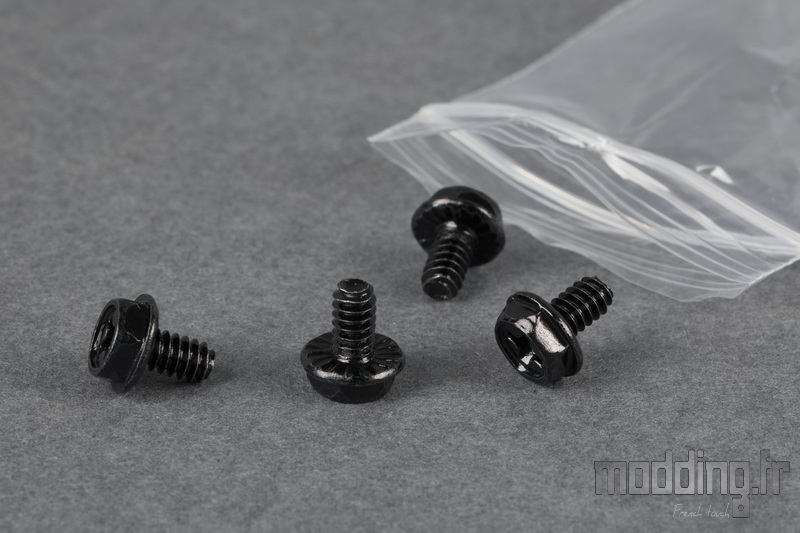

Un petit sachet séparé renferme les vis UNC-6.32 à tête large, destinées à la fixation du bloc d’alimentation sur son emplacement dans le boîtier.
Noctua n’oublie pas de glisser dans le bundle sa petite plaquette adhésive métallique, arborant fièrement son logo, tout comme celui de Seasonic.
Les différents câbles modulaires sont gainés fil à fil, offrant à la fois une excellente flexibilité et un rendu visuel haut de gamme.

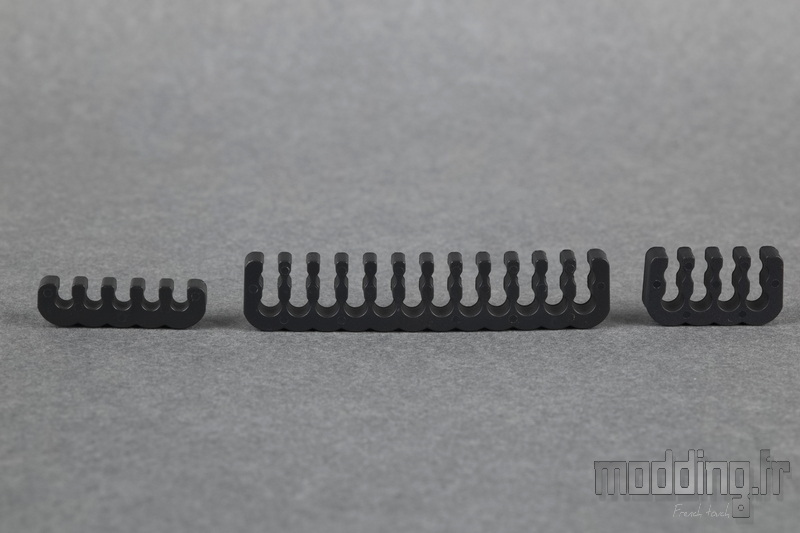

Le bundle s’accompagne en outre de peignes de câble, permettant d’organiser parfaitement les brins pour un acheminement net et ordonné à l’intérieur du compartiment principal du boitier PC.
On retrouve ainsi des peignes dédiés à chaque type de faisceau :
des peignes pour les câbles destinés aux périphériques, d’autres pour le câble ATX 24 broches, ainsi que pour les câbles CPU et PCIe.
Un ensemble complet qui permet de structurer soigneusement l’intégralité du câblage, tout en sublimant l’esthétique de la configuration.
Seuls les câbles 12V-2×6 ne sont pas concernés par la présence de peignes.
Une petite housse en tissu noir, fermée par un cordon brun, renferme le dernier accessoire du bundle.

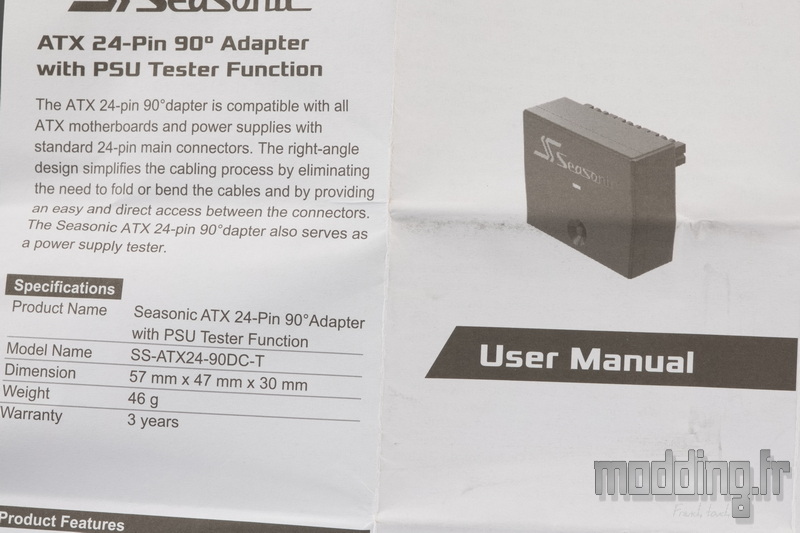

À l’intérieur, on trouve un petit dépliant explicatif détaillant la fonction de cet accessoire ainsi que la procédure à suivre pour l’utiliser correctement.

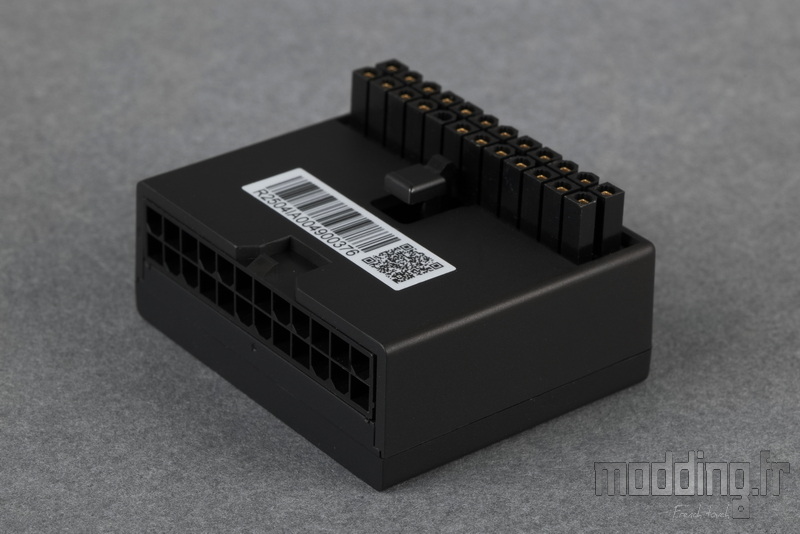

Il s’agit d’un adaptateur 24 broches coudé à 90°, destiné à s’intercaler entre l’extrémité du câble ATX et la prise d’alimentation de la carte mère.
Cet accessoire, proposé en option d’utilisation, permet de réduire la contrainte exercée sur le connecteur tout en optimisant la gestion de l’espace et du câblage à l’intérieur du boîtier.

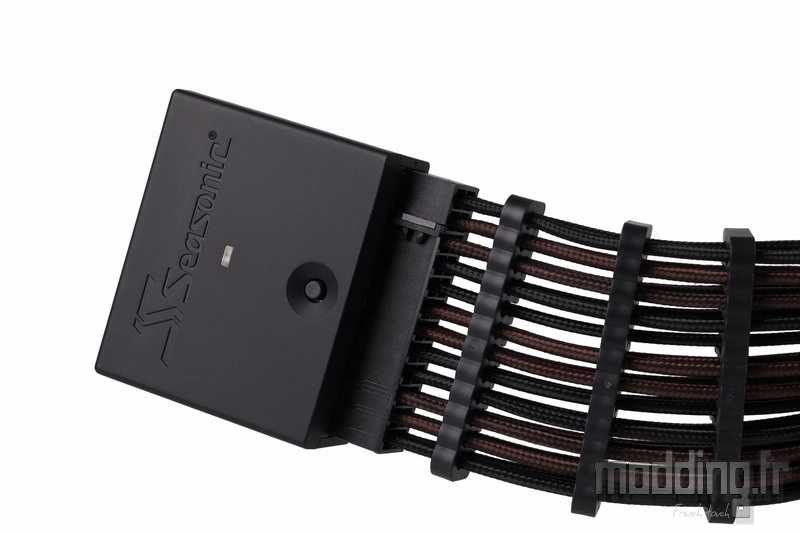

Cet adaptateur ne se limite pas à un simple coude de confort : la présence d’un bouton accompagné d’une LED révèle une fonction supplémentaire.
Il permet en effet de tester le bon fonctionnement de l’alimentation sans la raccorder à la carte mère — une étape de vérification préconisée dans le guide d’installation avant de procéder à l’intégration du bloc au sein du boîtier.
Nous raccordons l’adaptateur au câble ATX, lui-même connecté au bloc d’alimentation.
Une fois l’ensemble en place, il suffit de brancher l’alimentation sur le secteur, puis de mettre le bloc sous tension en actionnant son interrupteur principal.
L’indicateur lumineux présent sur l’adaptateur s’allume en rouge dès que le bloc est mis sous tension.
Il suffit alors d’appuyer de manière continue sur le bouton situé sous l’indicateur lumineux :
celui-ci passe au bleu, attestant que l’alimentation est pleinement opérationnelle.
En relâchant le bouton, le voyant revient au rouge, indiquant que le test est terminé et que le bloc est prêt à être installé dans le boîtier.
Les spécifications :
| Modèle |
Prime TX-1600 Noctua Edition |
| Puissance continue |
1600 W |
| ATX Version |
3.1 |
| Micro Tolerance Load Regulation (MTLR) |
0.5 % |
| Super Low Ripple Noise |
Inférieur à 20 mV |
|
|
| Nombre de rails 12 V |
1 |
| +3.3V (A) |
25 A |
| +5V (A) |
25 A |
| +12V (A) |
133.3 A |
| +5Vsb (A) |
3 A |
| Puissance combinée max 12V (W) |
1600 W |
| Puissance combinée max 3.3V + 5V (W) |
125 W |
|
|
| Ventilateur |
Noctua NF-A12x25 |
| Taille du ventilateur |
120 mm |
| Type de roulement |
SS02 (Noctua) |
| Vitesse de rotation maximale |
2100 tr/min |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
| UVP (protection contre les sous-tensions) |
Oui |
|
|
| Certification 80 Plus |
Titanium |
| Cybenetics |
Titanium |
| Cybenetics Noise Rating |
A++ |
|
|
| Dimensions (L x H x P) |
150 x 86 x 210 |
| Poids |
3.12 kg |
| Couleur |
Noir et brun foncé |
| Gestion modulaire des câbles |
Complète |
| Câbles gainés |
Oui fil à fil (noir et brun foncé) |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
12 ans |
