Les tests :
Config de test :
Niveau sonore
Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).
Le ventilateur se révèle silencieux. Si on colle notre oreille contre la ventilation, on détecte un léger cliquetis mais vraiment très léger.
Un deuxième test : l’alimentation est intégrée dans la config de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 20 cm face au ventilateur, sous différents taux de charge :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
La ventilation ne s’active que lors du test combiné qui atteint de justesse le seuil de déclenchement vu que le ventilateur ne se met à tourner que de temps en temps.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les paramètres d’économie d’énergie au niveau du bios sont activés.
Les relevés se font sous différentes configurations :
- PC éteint
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

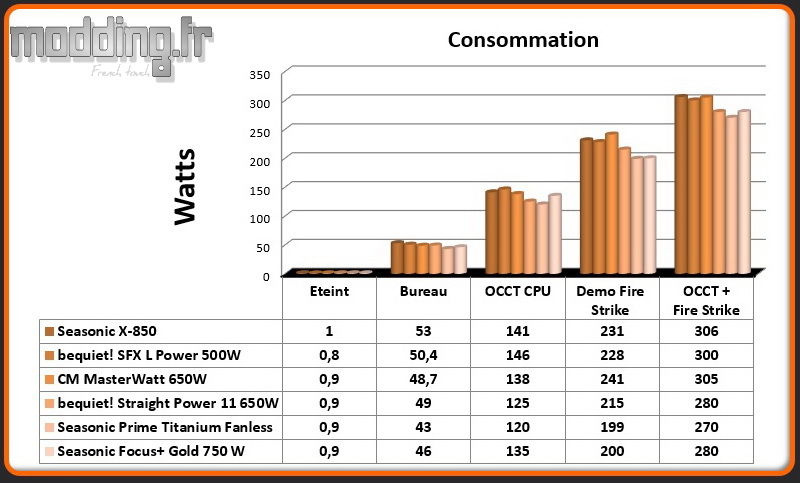

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64.
Les relevés se font sous différentes configurations :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

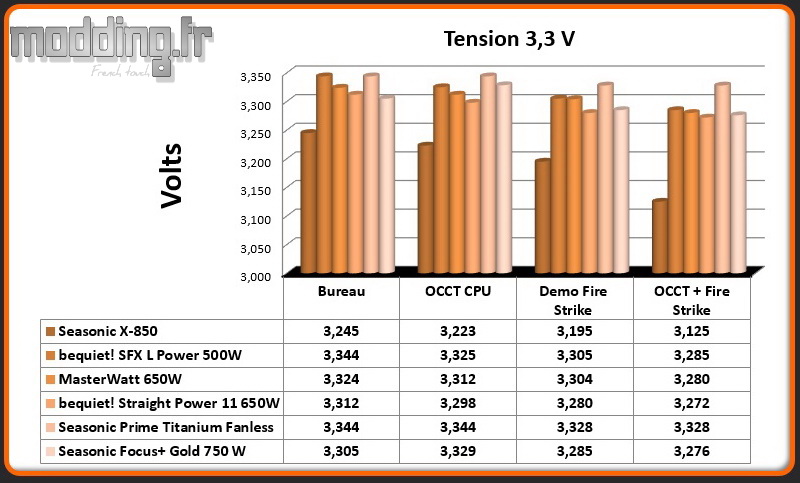

3.3 Volt

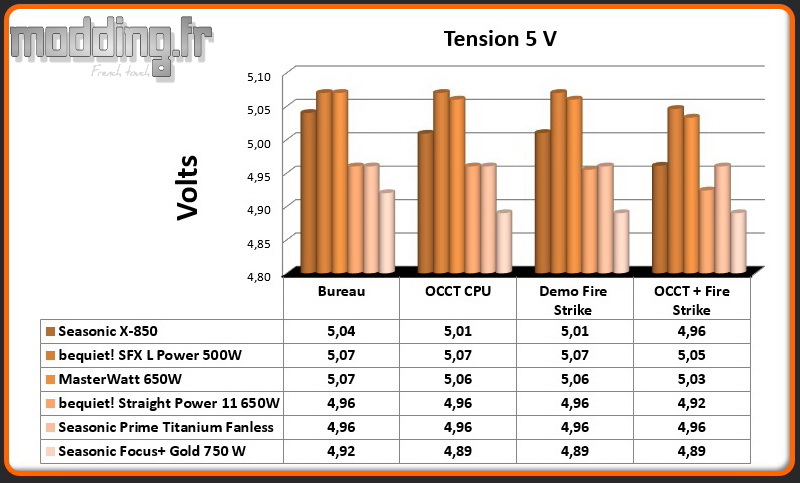

5 Volt
12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons qu’une très faible chute de tension sur le 12 V entre son état au repos et celui en charge avec moins de 150 mV de différence.
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont notamment le +12 V, sous forme de graph afin d’apprécier la fluctuation tout au long du test.

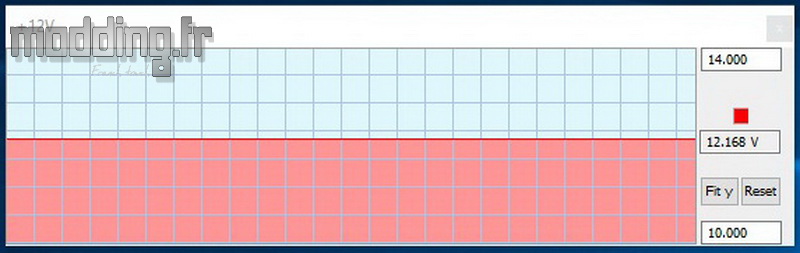

Le premier graph est relevé lors d’une session OCCT.
Le second graph est relevé lors d’une session 3D Mark Fire Strike Extrem.

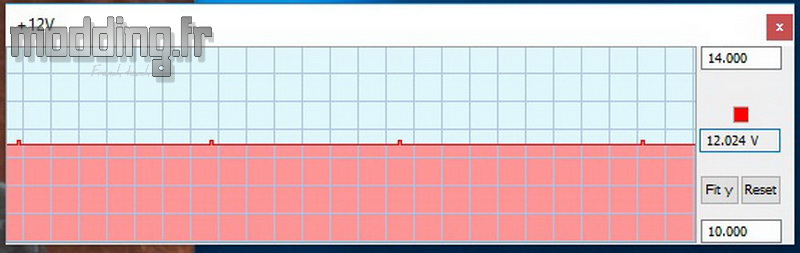

Le dernier graph est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem
Sous OCCT, nous n’avons aucune fluctuations sur le 12 V.
Elles commencent à apparaître lors des autres tests mais elles sont vraiment très éparses.
