Les câbles :

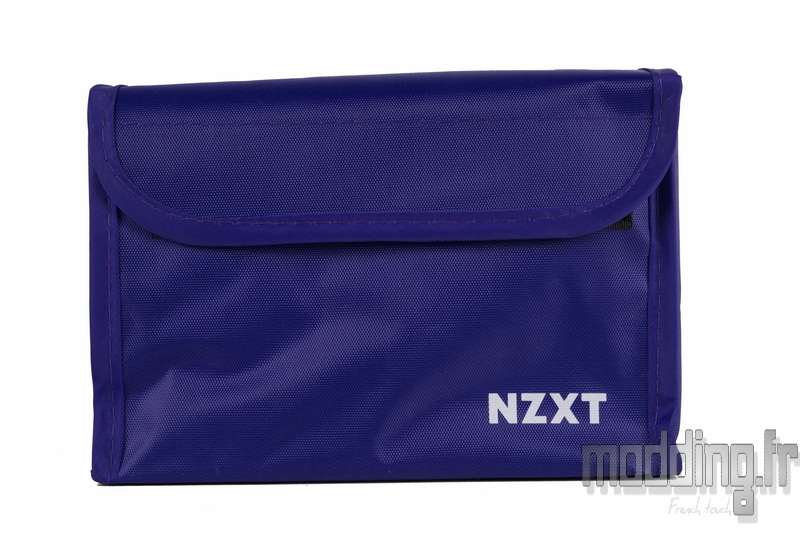

Si la protection du bloc se limite à deux cales en carton thermoformé, NZXT soigne en revanche la présentation des câbles. Ces derniers prennent place dans une pochette mauve, couleur fétiche de la marque, parfaitement en cohérence avec l’identité visuelle du packaging.
Cette housse est dotée d’un rabat muni d’une bande Velcro, permettant de refermer proprement l’ensemble après installation ou lors d’un démontage ultérieur. Un petit détail pratique, mais toujours appréciable pour le rangement et la conservation des câbles inutilisés.
À l’image de la Corsair HX1200i, NZXT ne retient pas ici des câbles plats aux fils collés entre eux. La marque opte pour des câbles à fils séparés, sans gaine collective ni ruban d’assemblage.
Ce choix offre une meilleure souplesse et facilite un routage plus personnalisé, un point particulièrement intéressant dans un environnement mini-ITX où chaque courbure compte.

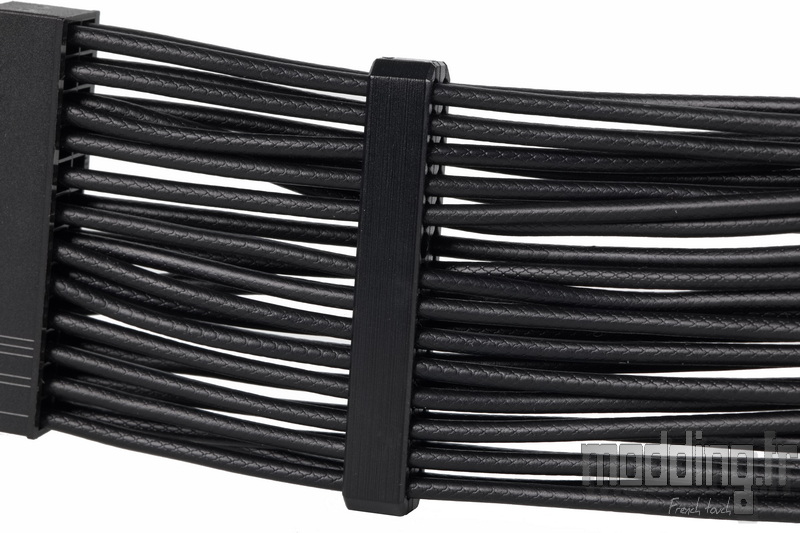

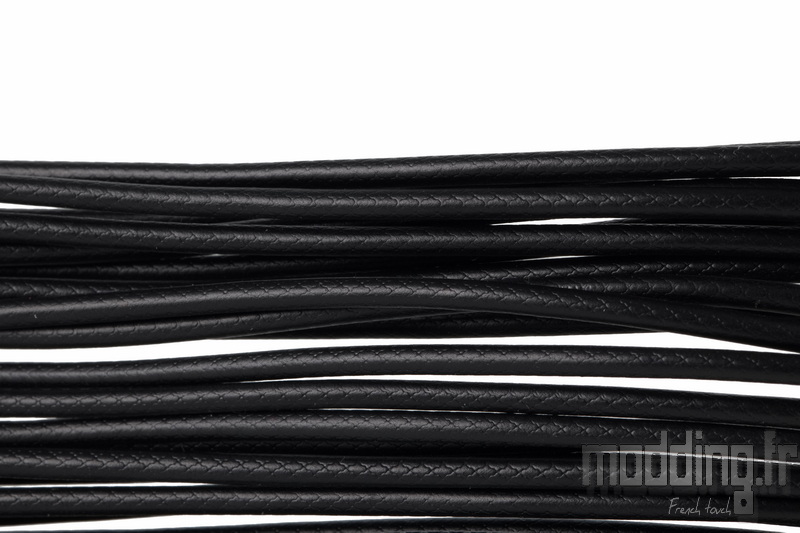

Bien que les fils ne bénéficient pas d’un gainage individuel en tresse textile comme on peut en trouver sur certains kits premium, chacun d’eux présente un embossage en motif quadrillé. Ce traitement de surface apporte un rendu visuel plus travaillé qu’un simple câble lisse, même si, dans la pratique, ce détail reste souvent discret une fois les câbles installés à l’intérieur du boîtier.
La présence de peignes de câbles est à saluer, car ils permettent de maintenir un agencement propre et structuré des nombreux fils, notamment dans la zone visible du compartiment principal du boîtier.
NZXT en fournit un ou deux selon le type de câble, assurant un maintien correct sans alourdir inutilement l’ensemble.
Les câbles SATA et Molex en sont toutefois dépourvus, un choix logique dans la mesure où ces derniers sont généralement dissimulés derrière le plateau de la carte mère et donc hors du champ de vision.
On apprécie également que ces peignes puissent glisser facilement le long des fils, ce qui simplifie leur positionnement et permet d’ajuster l’alignement en fonction du routage et des contraintes propres à la configuration.
Une alimentation au format SFX est destinée à intégrer un boîtier SFF (Small Form Factor), donc un châssis aux dimensions réduites.
Partant de ce principe, les câbles fournis avec la C850 SFX présentent des longueurs adaptées à ce type d’environnement, et sont donc plus courts que ceux généralement proposés avec une alimentation au format ATX.

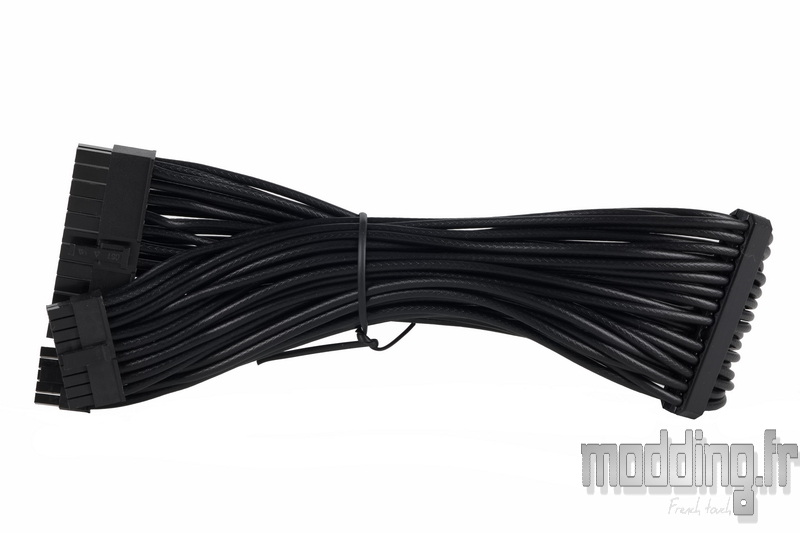

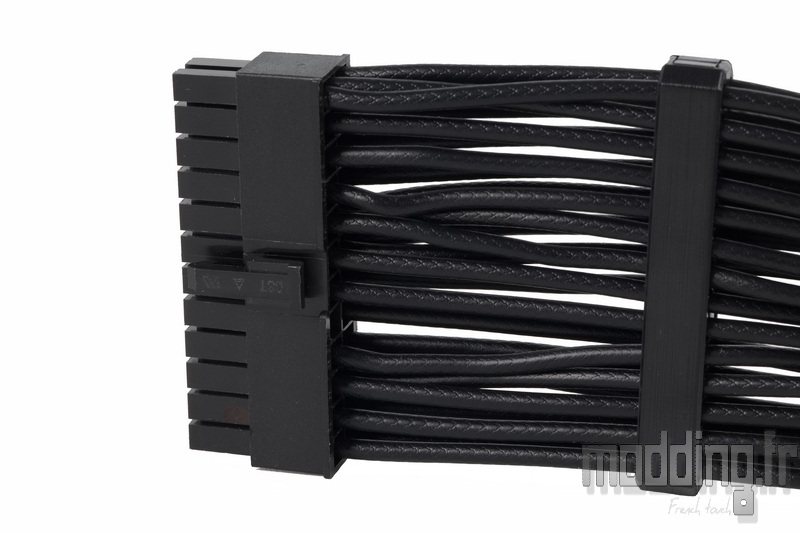

Le câble ATX 24 broches affiche ainsi une longueur de 350 mm, une mesure cohérente pour une intégration en mini-ITX, où la distance entre l’alimentation et la carte mère reste limitée.
Doté d’un seul peigne de maintien, le câble ATX se termine, côté carte mère, par un connecteur 24 broches au format standard.

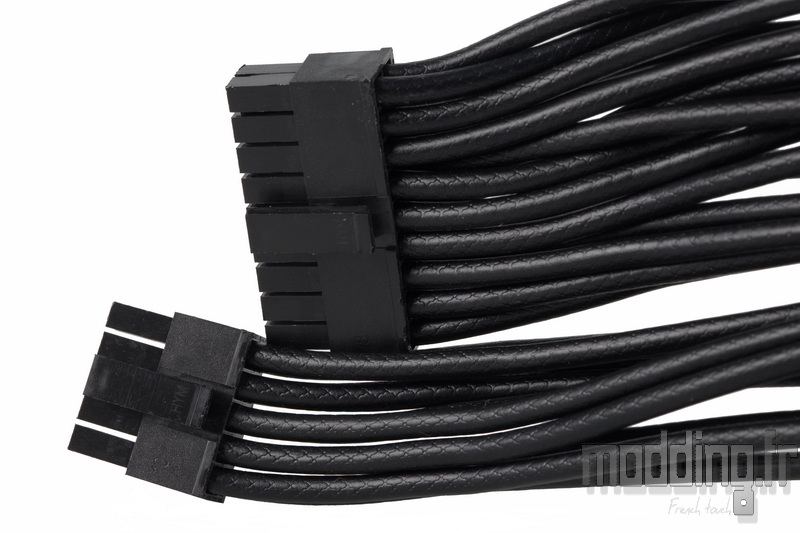

Du côté de l’alimentation, le câble ATX se scinde en deux connecteurs distincts :
une prise 18 broches et une prise 10 broches.
La C850 SFX est livrée avec un unique câble CPU.
Une spécificité directement liée au format mini-ITX, puisque la grande majorité des cartes mères dans ce format ne disposent que d’une seule prise EPS 8 broches, y compris les modèles les plus orientés « gaming ».
Dans ce contexte, la présence d’un second câble CPU n’aurait que peu d’intérêt et aurait inutilement alourdi le bundle, tant en coût qu’en encombrement.

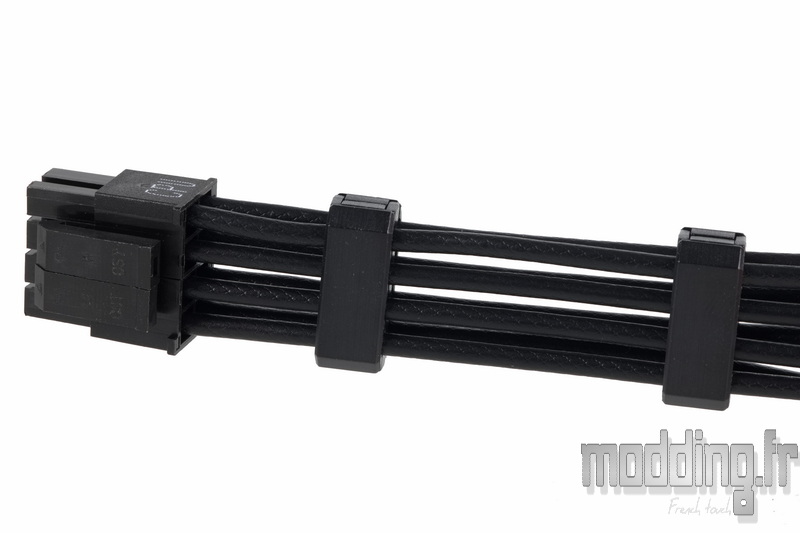

Le câble CPU affiche une longueur de 470 mm. Il est équipé de deux peignes, permettant de maintenir un alignement propre des conducteurs sur la partie visible du montage.
À son extrémité, il se termine par un connecteur 4+4 broches, offrant une compatibilité étendue. Ce format permet en effet de s’adapter aussi bien aux cartes mères disposant d’une prise EPS 8 broches qu’aux modèles plus modestes ne proposant qu’un connecteur 4 broches.
Une flexibilité toujours appréciable, même dans un environnement mini-ITX.

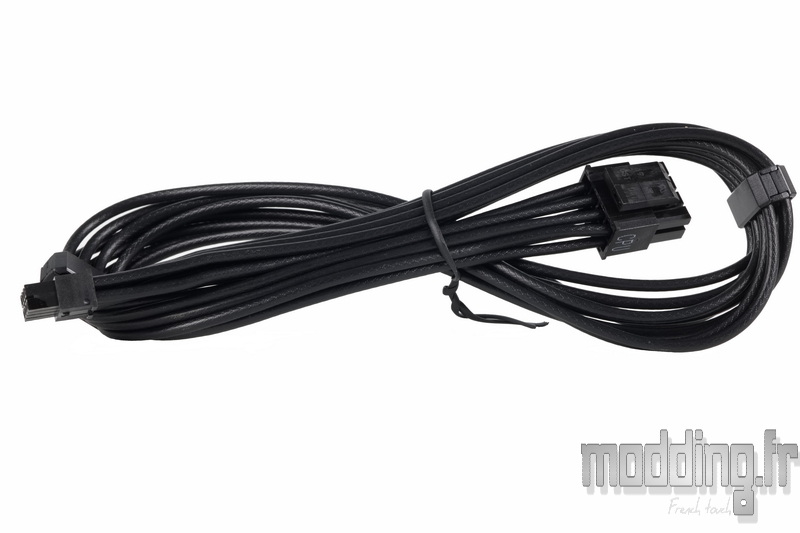

Nous avons également un premier câble PCIe d’une longueur de 470 mm.
Il se termine par un connecteur 6+2 broches, permettant une compatibilité aussi bien avec les cartes graphiques nécessitant une prise 6 broches qu’avec celles requérant une alimentation 8 broches.
À l’autre extrémité, ce câble se termine par un connecteur 8 broches, destiné à être branché sur l’une des deux prises PCIe/CPU présentes sur le panneau modulaire de la C850 SFX.

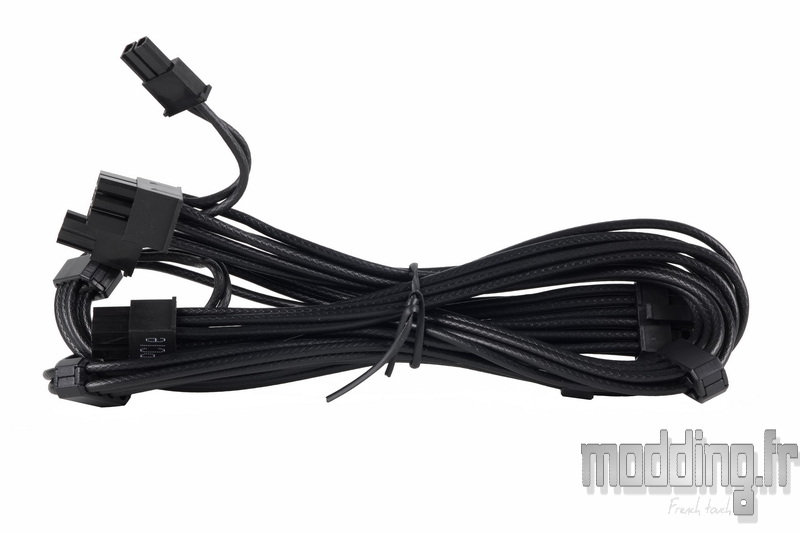

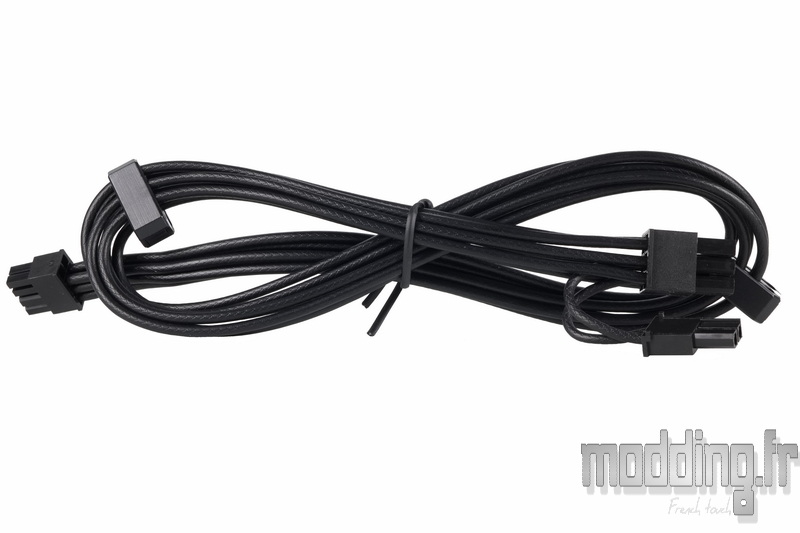

NZXT fournit également un second câble PCIe de 470 mm, cette fois équipé de deux connecteurs 6+2 broches.
Comme évoqué dans la rubrique précédente, il ne s’agit pas de prises « gigognes » (où le second connecteur viendrait se greffer sur le premier), mais bien de deux faisceaux distincts prenant directement naissance à partir du connecteur branché sur le bloc d’alimentation.
Une conception plus propre sur le plan électrique et mécanique, qui limite la tension exercée sur le premier connecteur PCIe et facilite le routage dans une configuration compacte.
Contrairement au premier câble PCIe, la prise destinée à être connectée sur l’alimentation est ici de type 12 broches.

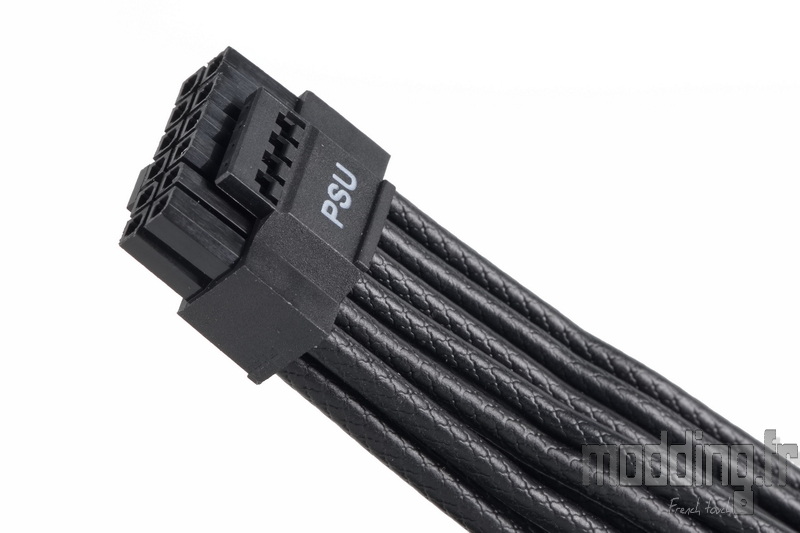

NZXT a même fait le choix d’utiliser directement le connecteur 12V-2×6 côté alimentation, celui-là même employé pour le câble PCIe 5.1 natif. Ce parti pris explique la présence des deux prises PCIe 5.1 sur le panneau modulaire de la C850 SFX.
Ainsi, l’une ou l’autre de ces prises — indifféremment — peut accueillir ce câble PCIe doté de deux faisceaux 6+2 broches. Une solution cohérente sur le plan de la conception, qui rationalise le panneau modulaire tout en assurant la compatibilité avec les cartes graphiques encore équipées de connecteurs PCIe traditionnels.

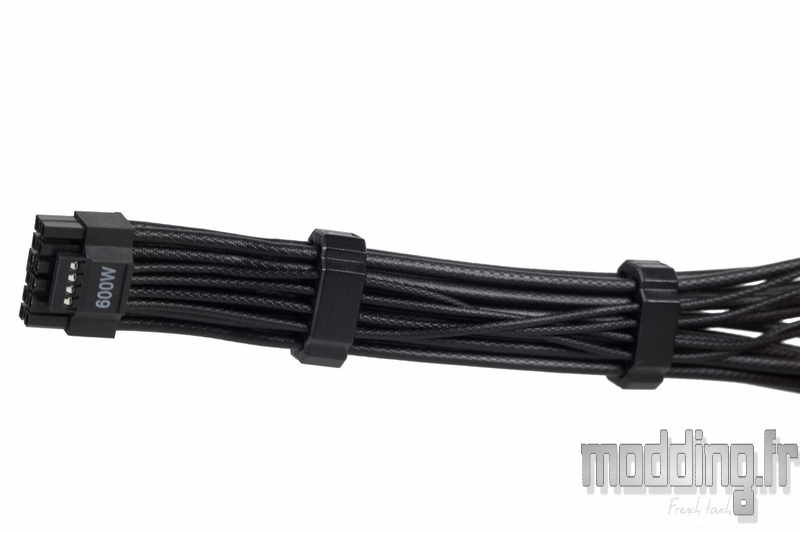

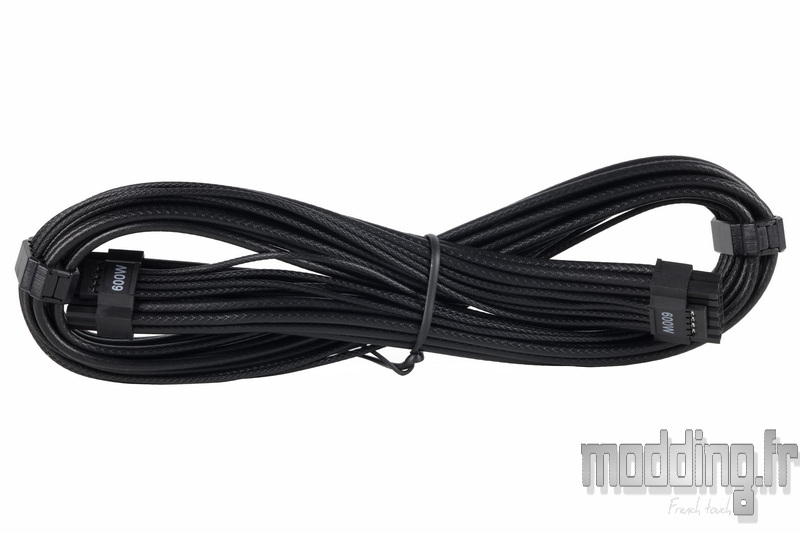

L’alimentation dispose bien sûr du nouveau câble 12V-2×6, conforme à la norme PCIe 5.1, remplaçant l’ancien connecteur 12VHPWR.
D’une longueur de 470 mm, ce câble adopte naturellement la connectique spécifique au standard 12V-2×6, comme en témoigne le marquage « H++ » apposé sur le plastique du connecteur.
En revanche, NZXT ne propose pas de repérage visuel via une zone colorée sur le connecteur, un dispositif que certains fabricants intègrent afin de permettre de vérifier d’un simple coup d’œil le bon enfoncement de la prise.
Ce marquage peut s’avérer utile, aussi bien côté carte graphique que côté bloc d’alimentation, pour s’assurer que le connecteur est correctement inséré — un point particulièrement sensible avec ce type de connectique haute intensité.

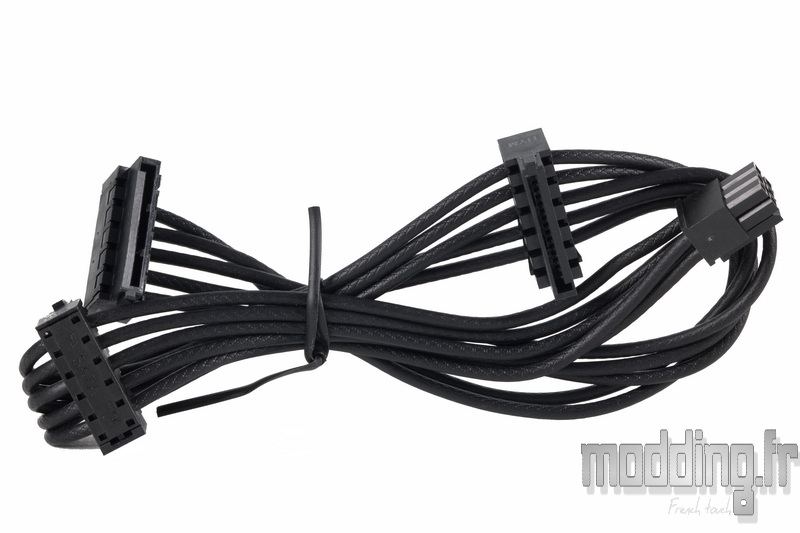

Pour les périphériques, la C850 SFX est livrée avec deux câbles SATA, chacun équipé de trois connecteurs SATA coudés.
Chaque câble affiche une longueur de 350 mm.

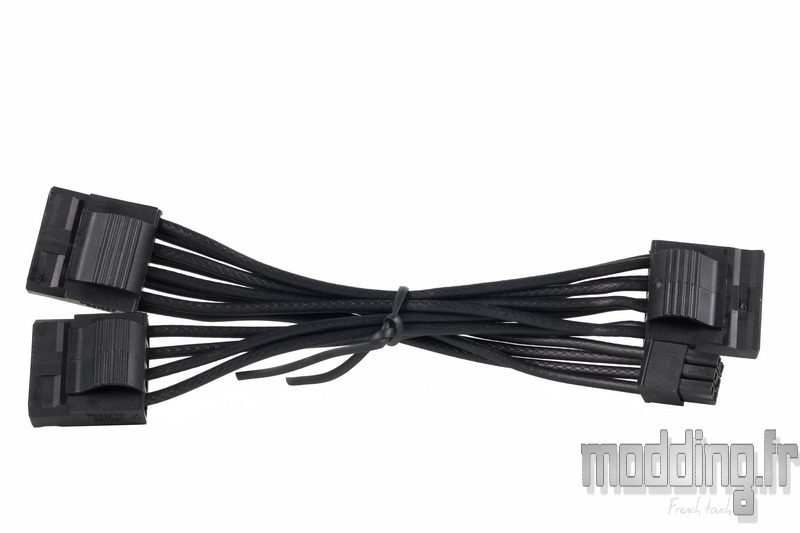

Nous terminons la dotation en câbles avec un câble Molex de 350 mm, équipé de trois connecteurs Molex.
Un faisceau qui conserve encore son utilité pour alimenter certains accessoires, ventilateurs spécifiques ou systèmes d’éclairage exploitant ce standard plus ancien. Même si son usage tend à diminuer, sa présence assure une compatibilité étendue avec du matériel existant.
