L’alimentation :

Comme évoqué dans le chapitre précédent, la C850 SFX est maintenue entre deux cales en carton thermoformé, tout en étant enveloppée dans une protection en papier tissu. L’ensemble vise à éviter toute rayure ou marque durant le transport, tout en assurant un maintien correct du bloc à l’intérieur de la boîte.
La solution retenue se montre plus basique que des inserts en mousse expansée, mais reste cohérente avec le format du produit. Nous avons ici affaire à une alimentation SFX, donc plus compacte qu’un modèle ATX traditionnel, et également plus légère. Les contraintes mécaniques liées au transport sont donc moindres, ce qui rend ce choix d’emballage tout à fait pertinent.

Uniquement proposée en noir, la C850 SFX adopte un carénage en acier à la finition homogène. La peinture se montre uniforme, sans variation de teinte apparente, conférant au bloc une présentation sobre.
Conforme au format SFX, l’alimentation affiche des dimensions particulièrement contenues : 125 mm de largeur, 63,5 mm de hauteur et seulement 100 mm de profondeur. Un gabarit compact, parfaitement adapté aux boîtiers mini-ITX exigeant une alimentation aux dimensions restreintes.
Sur la balance, le bloc accuse 0.95 kg, un poids raisonnable compte tenu de sa puissance de 850 W.

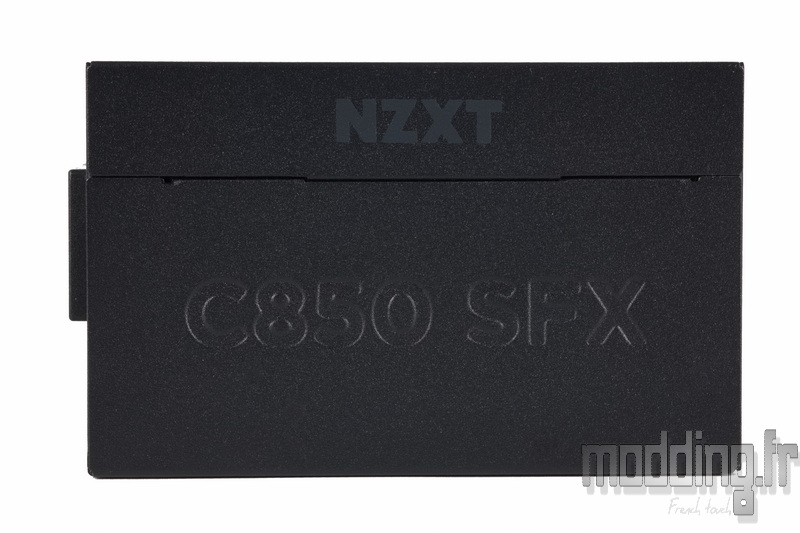

L’une des parois latérales du carénage arbore sobrement le logo NZXT, décliné en lettres grises qui se détachent à peine de la teinte anthracite du bloc. L’ensemble reste volontairement discret, fidèle à l’approche minimaliste de la marque.

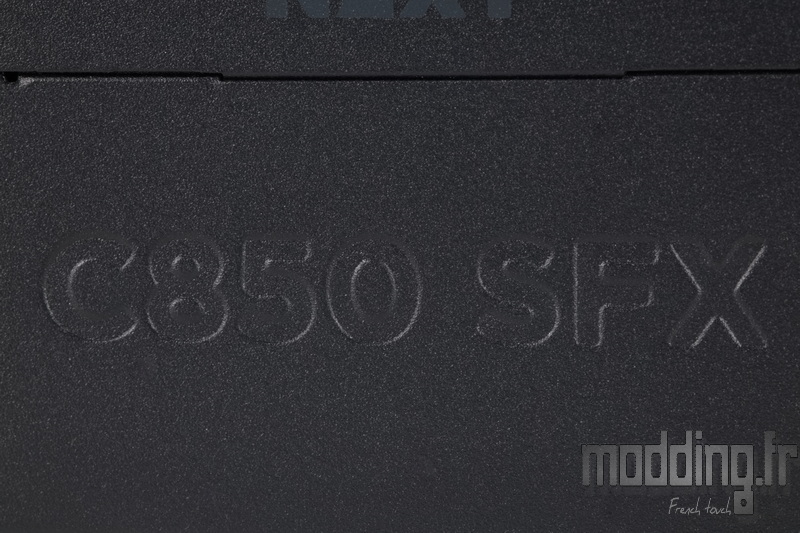

Au centre de cette même paroi figure le nom de l’alimentation, directement embouti dans l’acier.

Un marquage en relief qui apporte une touche qualitative supplémentaire, tout en évitant l’usage d’un simple autocollant. Le rendu est à la fois épuré et durable.

Dans un boîtier tour au format standard, une alimentation ATX est généralement installée à la base du châssis, avec la face ventilée orientée vers le bas, en regard d’une grille filtrée dédiée à l’admission d’air.
En revanche, dans le cas d’une alimentation SFX, l’implantation dépend fortement de l’architecture interne du boîtier. Ces modèles compacts sont souvent intégrés dans des configurations mini-ITX où la disposition ne permet pas systématiquement une orientation avec la face ventilée vers la base.
Dans le cas précis du H2 Flow, le nouveau boîtier mini-ITX de NZXT, la C850 SFX est positionnée à la verticale, avec sa face ventilée orientée vers la paroi latérale du châssis. Une configuration dictée par la conception interne et l’optimisation des flux d’air.
Dès lors, l’orientation du logo et du nom du modèle par rapport à la face ventilée revêt une importance toute relative : une fois le bloc installé, ces éléments demeurent généralement hors du champ de vision.
On notera toutefois que le marquage est correctement orienté lorsque l’alimentation est positionnée avec la ventilation tournée vers le haut.

Il en est de même sur la paroi opposée, qui reprend exactement les mêmes inscriptions. On retrouve ainsi le logo NZXT ainsi que la dénomination du modèle, emboutie dans l’acier, assurant une symétrie parfaite entre les deux flancs du bloc.

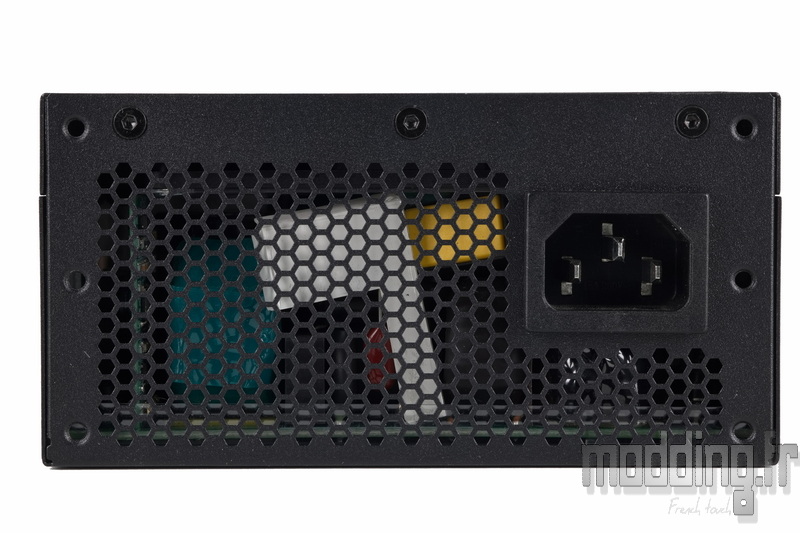

La paroi arrière arbore une large grille en nid d’abeilles, particulièrement favorable à l’évacuation de l’air réchauffé par les composants électroniques internes.
Dans un souci d’optimisation de l’espace — contrainte inhérente au format SFX — la C850 SFX ne dispose pas d’interrupteur marche/arrêt aux côtés de la prise secteur.
Cette dernière constitue d’ailleurs l’unique élément présent sur cette face. On note également l’absence de bouton permettant de désactiver le mode hybride de la ventilation : la gestion du fonctionnement semi-passif est donc entièrement automatisée.
Un choix qui privilégie la compacité et la simplicité, mais qui limite les possibilités d’ajustement manuel pour l’utilisateur.

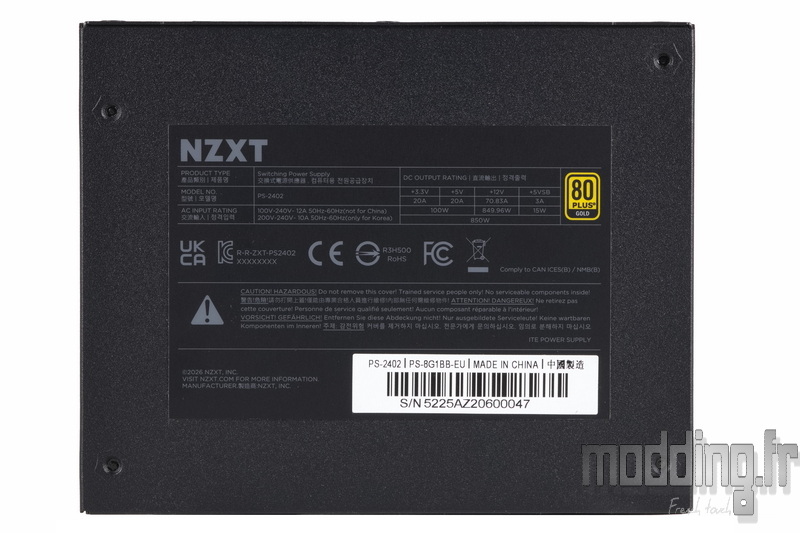

Sur la paroi supérieure prend place un large autocollant regroupant les différentes informations réglementaires et techniques. On y retrouve les précautions d’usage relatives à l’utilisation du bloc d’alimentation, ainsi que le logo de la certification 80+ Gold.

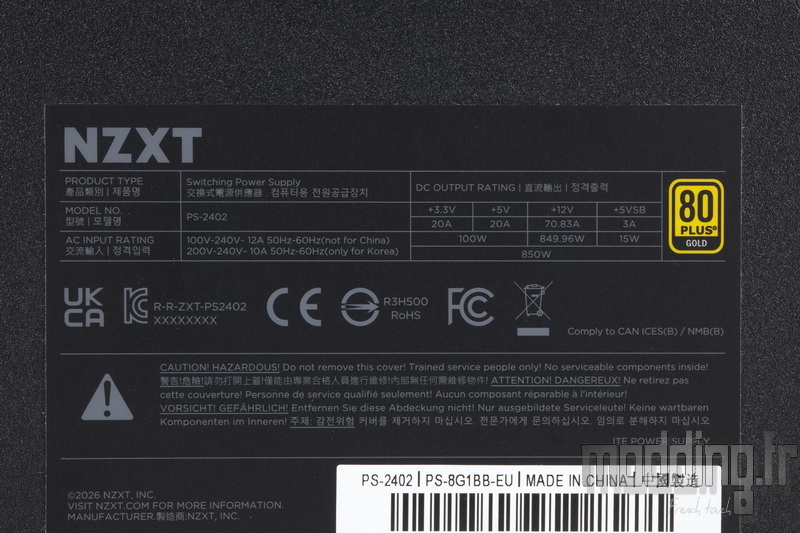

Cette étiquette intègre également le tableau des caractéristiques électriques, détaillant la répartition des intensités et puissances sur les différents rails.
On y apprend notamment que l’alimentation repose sur une architecture mono-rail en +12 V, capable de délivrer jusqu’à 70,83 A. Une valeur qui correspond à la totalité des 850 W annoncés sur ce rail principal, confirmant que l’essentiel de la puissance est bien dédié aux composants les plus énergivores, à commencer par le processeur et la carte graphique.
Une configuration classique sur les blocs modernes orientés gaming et configurations hautes performances, simplifiant la gestion des charges tout en évitant les problématiques de répartition propres aux anciennes conceptions multi-rails.

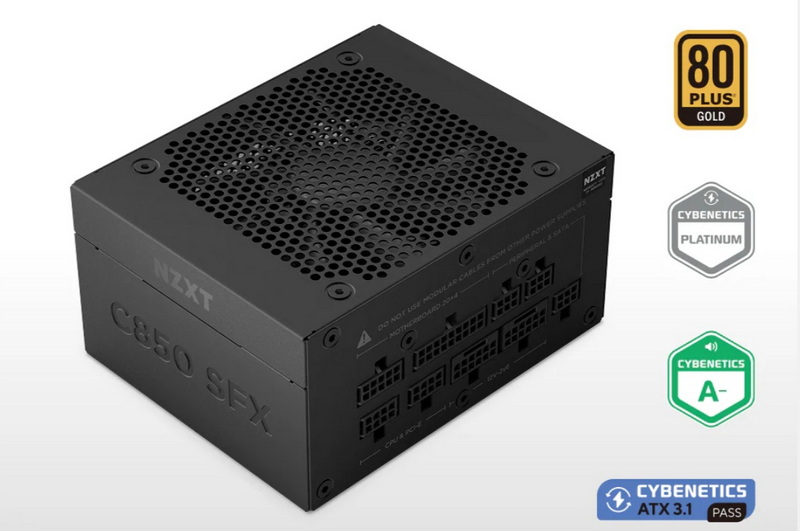

Sur la page dédiée à cette alimentation sur le site de NZXT, on remarque également la présence des logos associés au laboratoire Cybenetics.
La C850 SFX y est classée Platinum en matière d’efficacité énergétique selon la méthodologie de mesure propre à Cybenetics, plus étendue que la simple certification 80+. Côté nuisances sonores, le bloc obtient la note A-, une indication intéressante quant au comportement acoustique du ventilateur de 92 mm dans différentes conditions de charge.
Un double classement qui vient compléter la certification 80+ Gold affichée sur l’emballage, et qui apporte une lecture plus fine des performances réelles du bloc, tant sur le plan du rendement que sur celui du silence de fonctionnement.

La C850 SFX adopte une conception entièrement modulaire, permettant de n’installer que les câbles strictement nécessaires à la configuration. Un avantage particulièrement appréciable en mini-ITX, où chaque centimètre compte pour l’optimisation du flux d’air et du cable management.
L’identification de chaque connecteur est directement imprimée sur la peinture du carénage, ce qui facilite grandement le repérage et limite les erreurs lors du branchement. NZXT précise d’ailleurs — certes en anglais — de ne pas utiliser d’autres câbles que ceux fournis avec l’alimentation, une recommandation essentielle pour éviter tout risque électrique lié à un brochage différent.

Les connecteurs sont répartis sur deux rangées, et l’on apprécie que le système de clip soit positionné de manière antagoniste. Cette disposition simplifie le retrait des câbles, un point non négligeable dans un environnement exigu.
Dans le coin supérieur gauche prennent place les deux prises dédiées au câble ATX 24 broches.
En dessous, sur la seconde rangée, on retrouve deux prises communes aux câbles PCIe et CPU.
Toujours sur cette rangée figurent ensuite deux connecteurs PCIe 5.1 dédiés au câble 12V-2×6.
850 W et deux câbles 12V-2×6 ?
Non, NZXT n’a pas commis d’erreur. En réalité, l’une de ces deux prises est destinée à un câble PCIe équipé de deux connecteurs 6+2 broches. Particularité intéressante : le câblage en Y naît directement à la sortie du bloc d’alimentation, et non à partir du premier connecteur 6+2 broches (ce ne sont donc pas des prises “gigognes”).
Enfin, trois connecteurs supplémentaires sont prévus pour les câbles dédiés aux périphériques (SATA et autres).

Au passage, on note la présence du scellé « NZXT Warranty Void if Removed » recouvrant l’une des vis d’assemblage du carénage. Un rappel clair que toute ouverture du bloc annule la garantie — laquelle s’étend tout de même sur 10 ans, un engagement significatif pour ce type de composant.

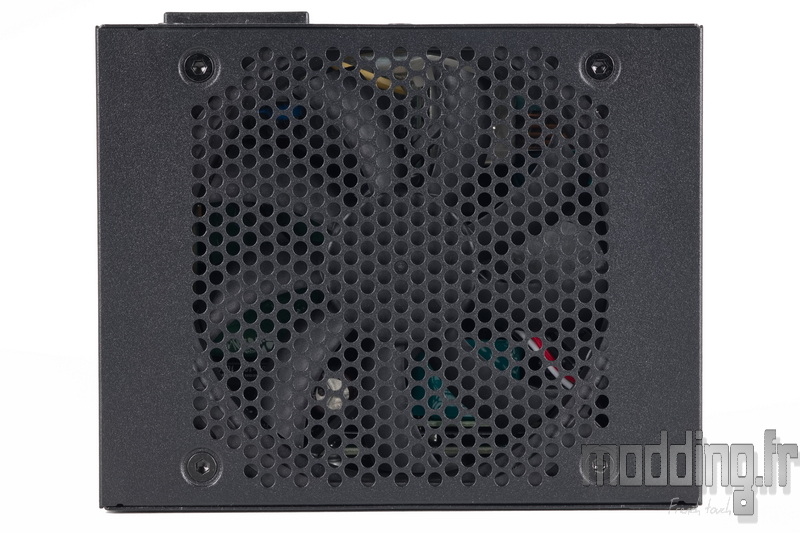

Nous terminons ce tour du propriétaire par la face ventilée de la C850 SFX, qui se présente sous la forme d’une grille directement intégrée au carénage en acier. Il ne s’agit donc pas d’une pièce rapportée, mais bien d’une découpe structurelle participant à la rigidité de l’ensemble.
Derrière cette grille prend place le ventilateur chargé d’assurer le refroidissement des composants électroniques internes. NZXT opte ici pour un modèle de 92 mm de diamètre, soit le maximum pouvant être intégré dans un bloc affichant seulement 100 mm de profondeur.

Le ventilateur en question est un Hong Hua HA9215SH12FD-F00, équipé d’un roulement de type FDB (Fluid Dynamic Bearing). Sa vitesse maximale annoncée atteint 3500 tr/min.
Pour autant, la gestion interne propre à la C850 SFX ne se destine pas à exploiter cette vitesse maximale dans des conditions normales d’utilisation.
NZXT met en avant une gestion hybride de la ventilation, avec un arrêt complet des pales sous un certain seuil de charge. En revanche, la marque ne communique ni la courbe de ventilation précise, ni le seuil exact de déclenchement.
On rappellera également qu’il n’est pas possible de désactiver ce mode passif, ce qui pourra frustrer certains utilisateurs, d’autant plus que le ventilateur se montre particulièrement discret à faible régime.

À l’usage, nous avons observé que le ventilateur s’enclenche brièvement — une dizaine de secondes — lors de la mise sous tension du PC. À l’extinction, il peut soit se déclencher, soit continuer à tourner environ trois secondes, probablement afin d’évacuer la chaleur résiduelle des composants internes.

La C850 SFX repose sur une architecture moderne et éprouvée, combinant un correcteur de facteur de puissance actif (APFC), un pont résonant LLC côté primaire, un redressement synchrone pour le rail +12 V, ainsi qu’un convertisseur DC-DC dédié aux rails secondaires +5 V et +3,3 V.
Cette topologie est aujourd’hui largement adoptée sur les alimentations haut de gamme, car elle permet d’obtenir un rendement élevé, une meilleure stabilité des tensions et une réduction des pertes thermiques.
L’alimentation est équipée de condensateurs de marques japonaises, gage de fiabilité sur le long terme. Le condensateur principal est un Rubycon 420 V / 560 µF, certifié pour une température de fonctionnement de 105 °C, un point rassurant pour la durabilité du bloc, notamment dans un environnement compact où les contraintes thermiques peuvent être plus importantes.
À ce stade, NZXT ne communique pas officiellement sur l’OEM en charge de la conception de cette première alimentation SFX. L’origine exacte de la plateforme demeure donc inconnue.
Comme la majorité des alimentations modernes, la C850 SFX intègre un ensemble complet de protections électriques :
