Les tests :
Config de test :
Niveau sonore

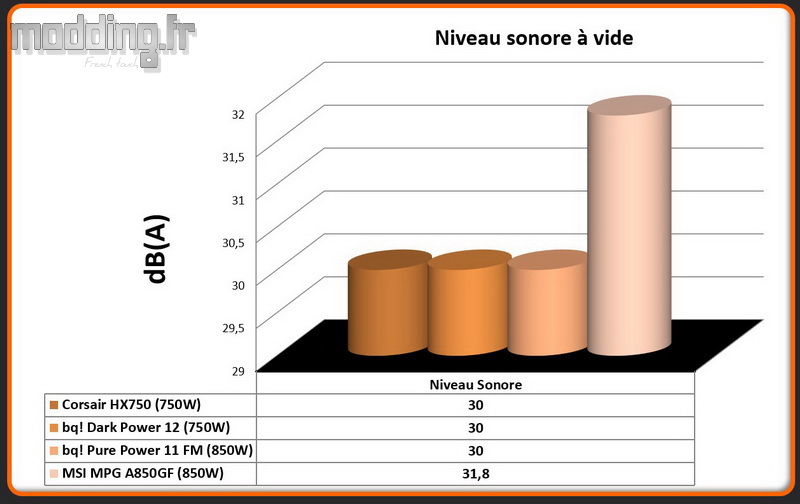

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

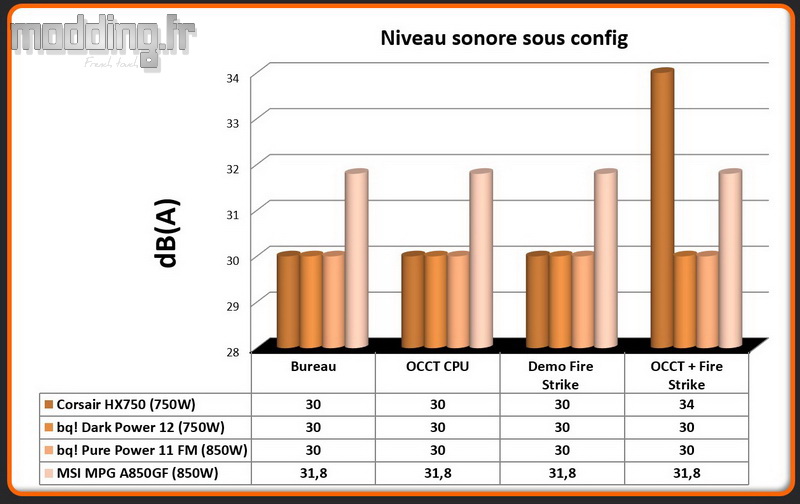

Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide du sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).
Le ventilateur n’est pas aussi silencieux que celui qui équipe les alimentations be quiet!, du moins si l’on se réfère aux relevés. Dans la pratique, il faut vraiment avoir l’oreille collée contre la ventilation pour percevoir le bruit émis par les mouvements des pales, et ce sans autre nuisance sonore.
Une fois la MPG A850GF installée dans le boitier sous le cache-alimentation, il est clair que l’on ne saurait détecter sa présence d’autant que l’on constate que le niveau sonore ne varie pas lors de nos différents tests. Cet aspect atteste que le ventilateur tourne à une (faible) vitesse constante sous les 50 à 60 % de charge.
Toutefois, MSI ne communique aucune courbe de ventilation comme le font généralement les autres constructeurs.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

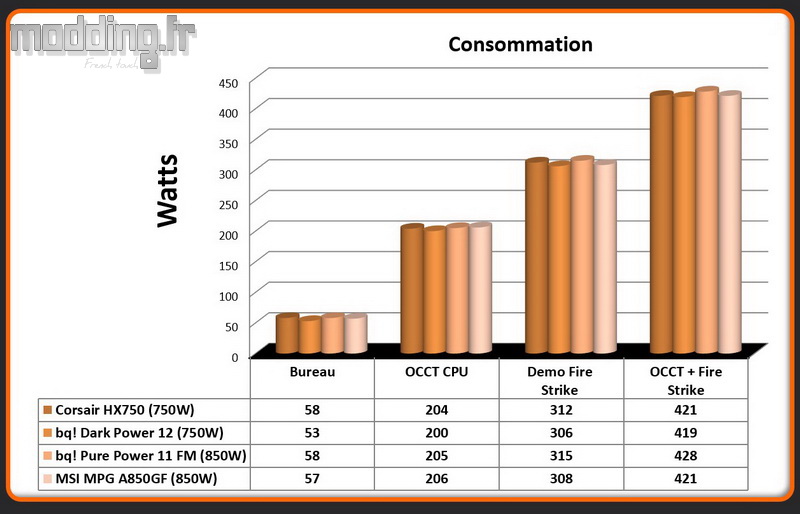

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64 (v7.16).
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

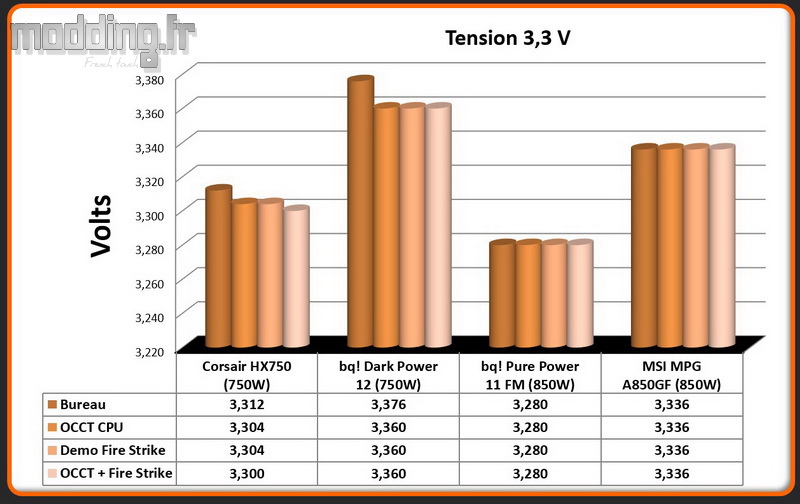

3.3 Volt
5 Volt

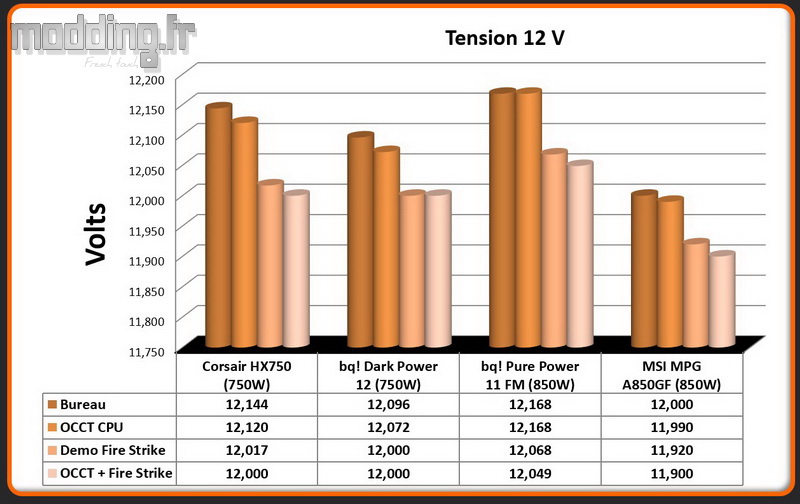

12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons une chute de tension. L’écart est de l’ordre de 120 mV entre l’état au repos (12.000 V) et celui en charge au niveau du 12 V (la tension minimale relevée est de 11.880 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La version 7.16 de HWiNFO64 détecte des variations minimales de 24 mV.

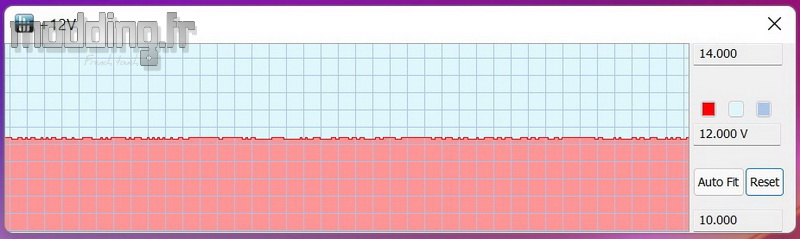

Le premier graphe est relevé lors d’une session OCCT.

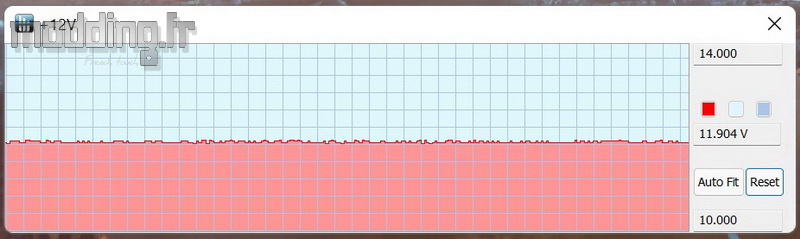

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

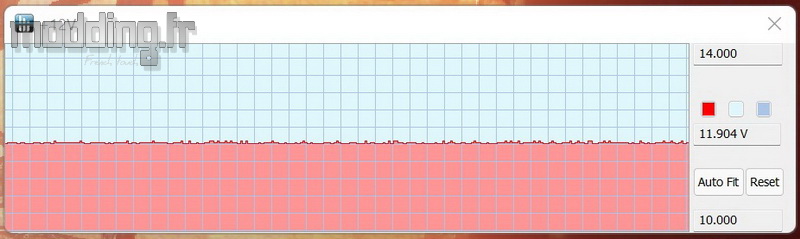

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem.
Quel que soit le test effectué, on note des fluctuations de la tension 12 V.
Sous OCCT, la tension varie entre 11.976 V et 12.000 V, soit un écart de 24 mV.
La fluctuation est légèrement plus grande lors des tests mettant en action la carte graphique avec un écart de 48 mV.
Un chiffre qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
