Les câbles :

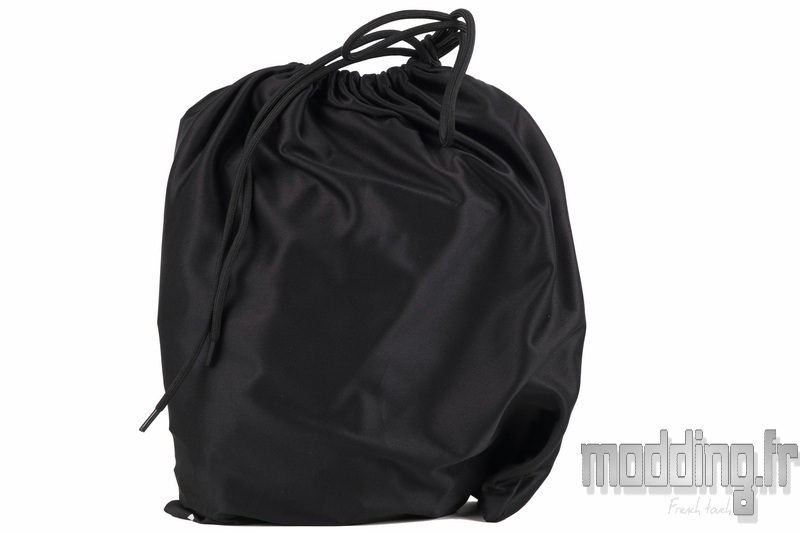

Les différents câbles sont rangés dans une housse en tissu noir, fermée par une cordelette assortie, offrant un rangement soigné et évitant qu’ils ne s’emmêlent lors du transport.

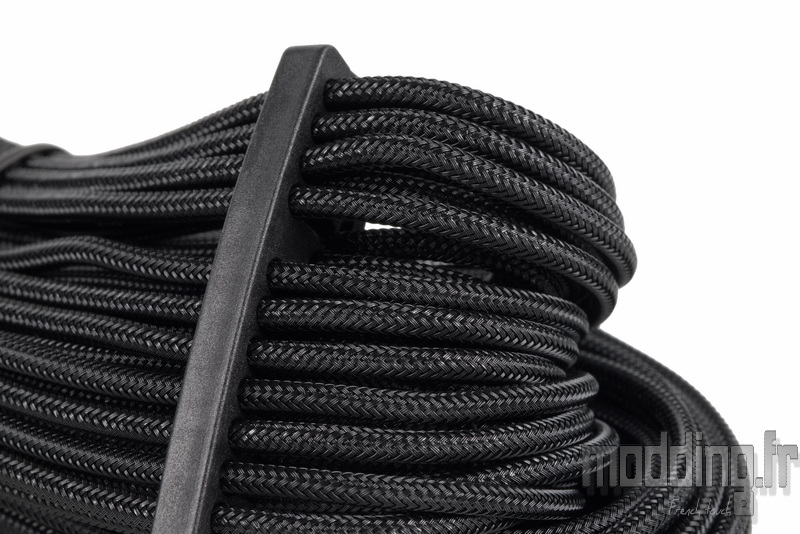

Lian Li fournit des câbles gainés individuellement, chaque fil étant habillé d’une gaine tressée noire.
Cette finition ne concerne toutefois pas les câbles destinés aux périphériques, comme nous le verrons plus loin, bien que ces derniers profitent malgré tout d’une présentation soignée.
De plus, qu’il s’agisse du câble ATX, des câbles PCIe ou même du câble 12V-2×6, chacun est fourni avec deux peignes afin d’assurer un acheminement propre et linéaire dans le boîtier.
Les peignes sont préinstallés sur les câbles.

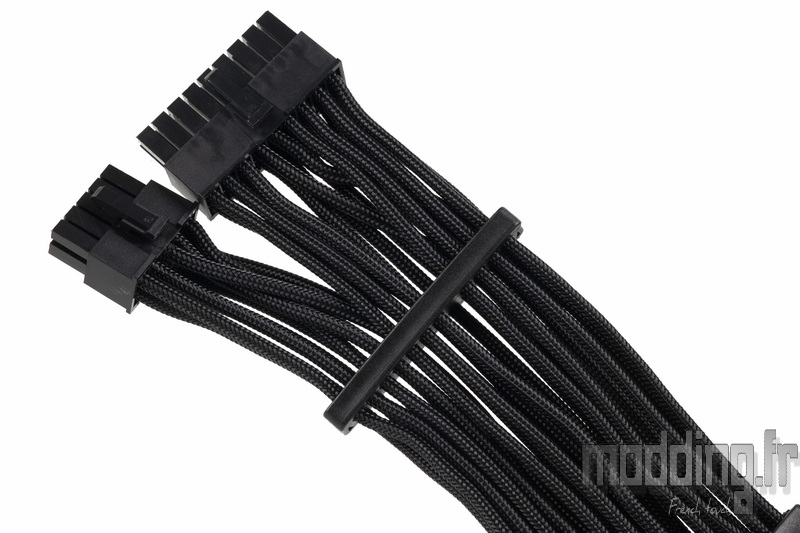

Cependant, sur notre exemplaire, Lian Li a positionné ceux du câble ATX du côté connecté au bloc, et non du côté branché à la carte mère, là où ils seraient réellement utiles pour une mise en forme propre dans le compartiment principal.
Or, avec le grand nombre de fils qui composent un câble ATX, il est particulièrement difficile de faire coulisser les peignes sur toute la longueur afin de les repositionner à l’autre extrémité.

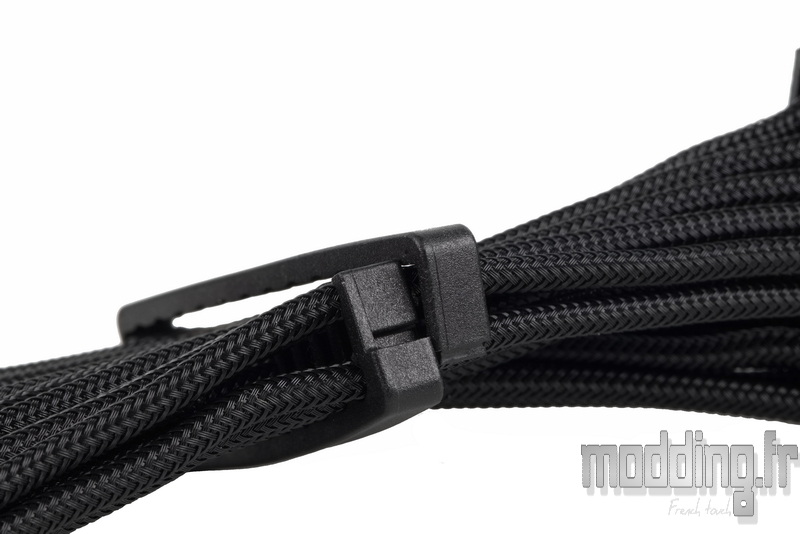

Néanmoins, les peignes sont amovibles, et l’on distingue facilement le mécanisme permettant de les ouvrir, ce qui facilite leur repositionnement au besoin.
Inutile de forcer l’ouverture : il suffit de faire coulisser l’une des extrémités le long de sa petite glissière pour séparer les deux parties qui composent le peigne.
Attention toutefois lors de la fermeture, car il existe un sens spécifique pour réinsérer la partie supérieure dans sa glissière.

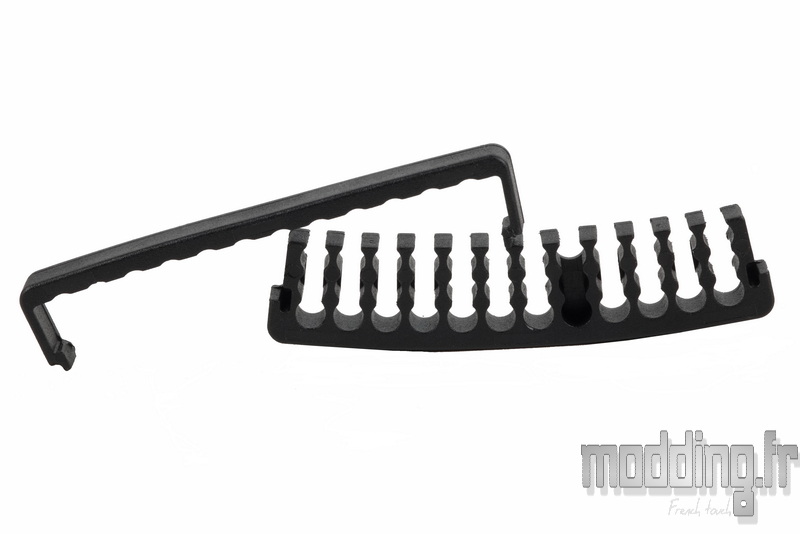

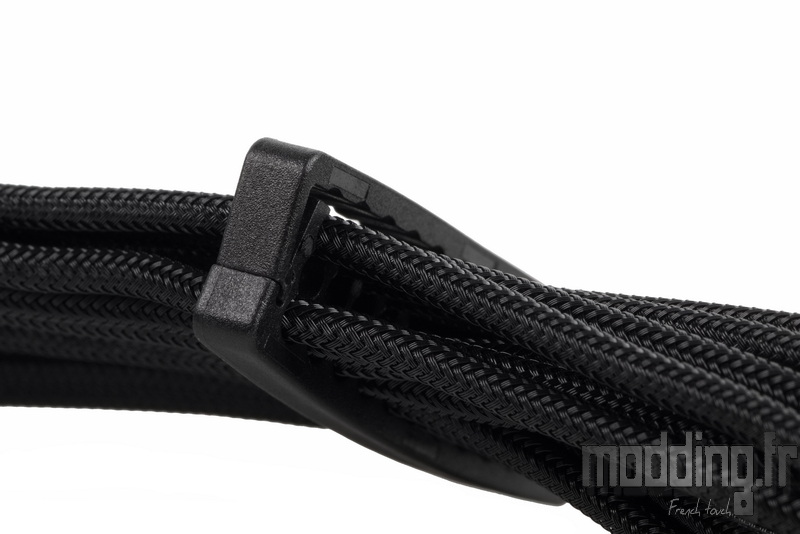

Seule la partie inférieure du peigne comporte les dents permettant de séparer les différents brins du câble.
On remarque d’ailleurs que chaque interstice peut accueillir jusqu’à trois fils, ce qui est nécessaire sur le câble ATX où certains conducteurs sont doublés.
On observe également un espace partiellement obturé, correspondant à l’un des emplacements sans fil sur la connectique 24 broches. Cette spécificité impose une orientation unique lors de l’installation du peigne, puisqu’il ne peut être positionné que d’un seul côté pour s’aligner correctement avec cette absence de fil.

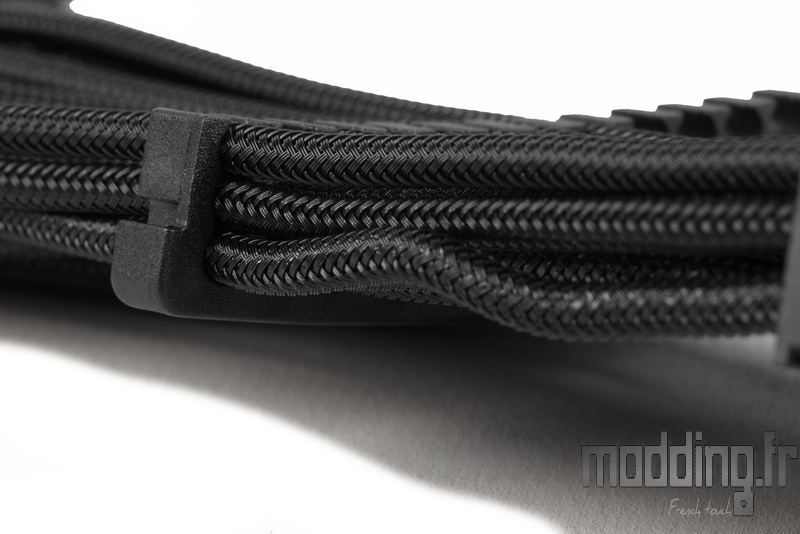

Après avoir repositionné les deux peignes du câble ATX du côté de la prise 24 broches, on observe clairement la gestion des connecteurs doublés, avec trois fils regroupés dans un même interstice.

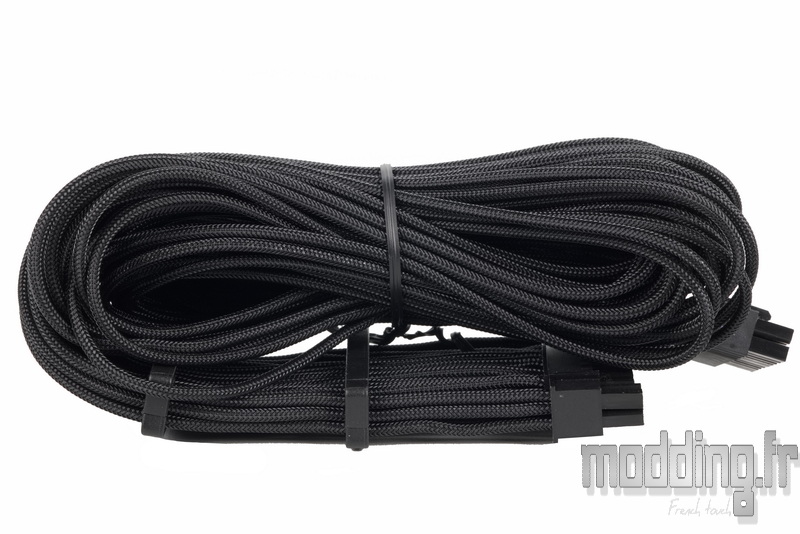

Le câble ATX affiche une longueur de 600 mm.

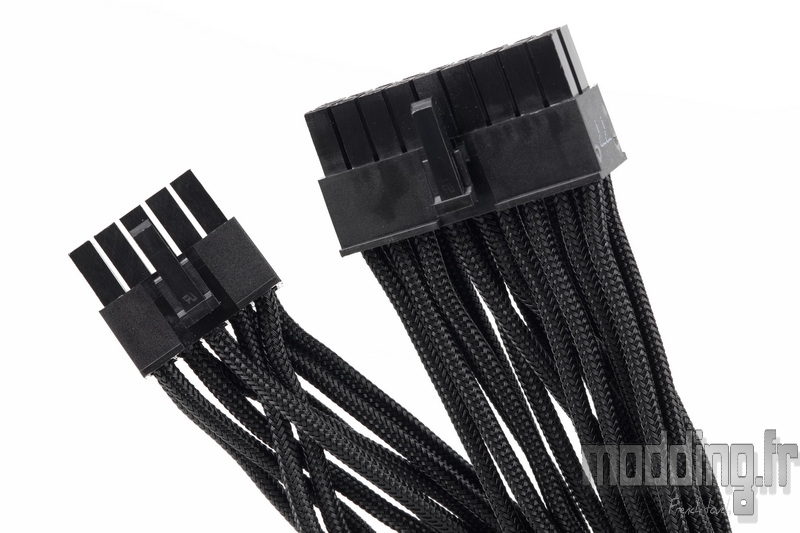

Du côté du bloc d’alimentation, le câble ATX se divise en deux connecteurs distincts :
une prise 18 broches et une prise 10 broches.

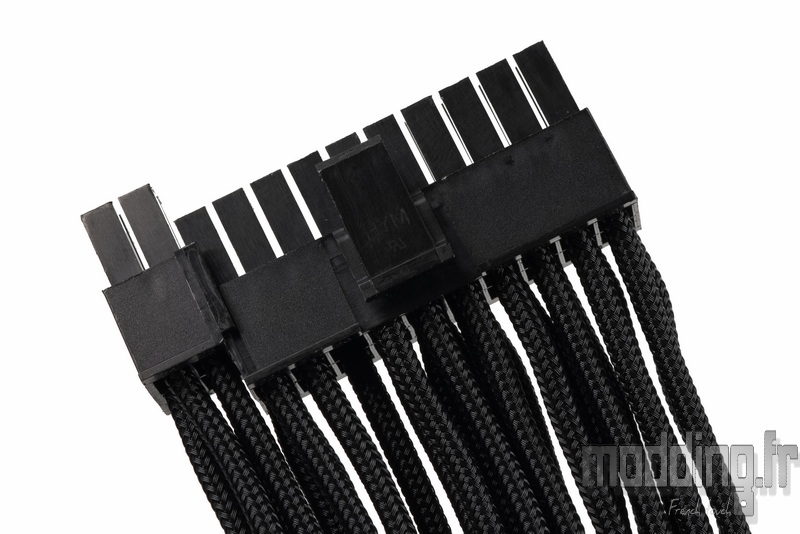

Du côté de la carte mère, le câble se termine par un connecteur 20+4 broches, équipé d’un système d’assemblage par glissières permettant de verrouiller solidement les deux parties lorsqu’elles sont réunies.

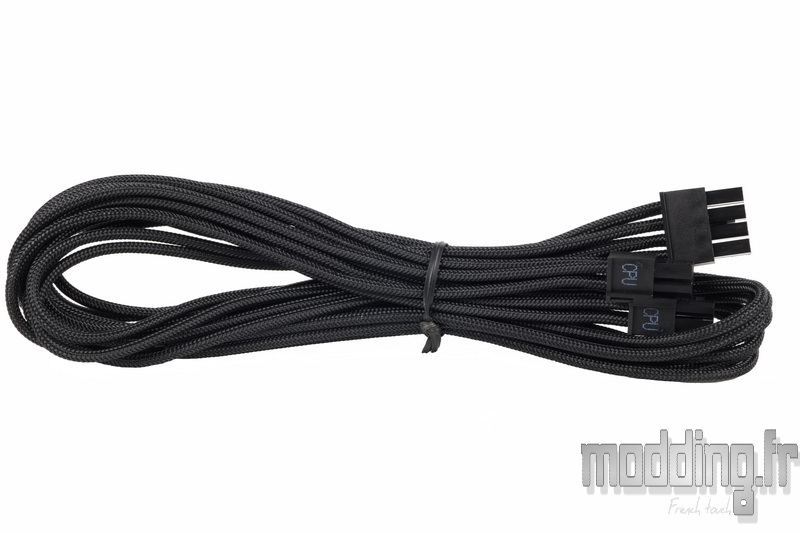

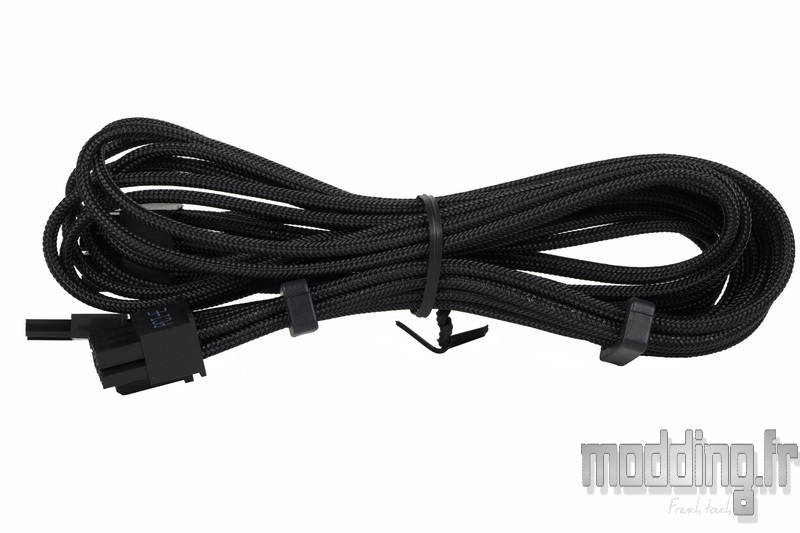

La SX1200P est livrée avec deux câbles CPU, chacun affichant une longueur de 700 mm.

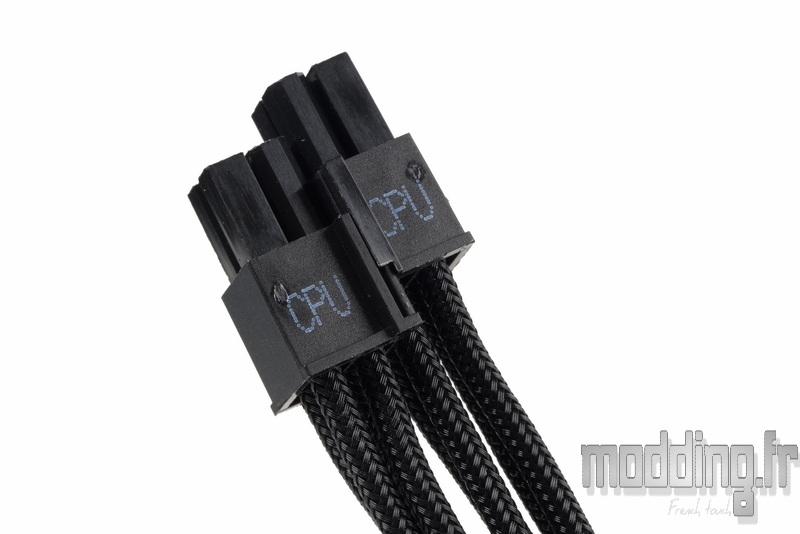

La prise CPU se présente au format 4+4 broches, assurant ainsi une compatibilité maximale avec l’ensemble des cartes mères du marché.
Elle bénéficie du même système d’assemblage par glissières que le connecteur 20+4 broches du câble ATX.

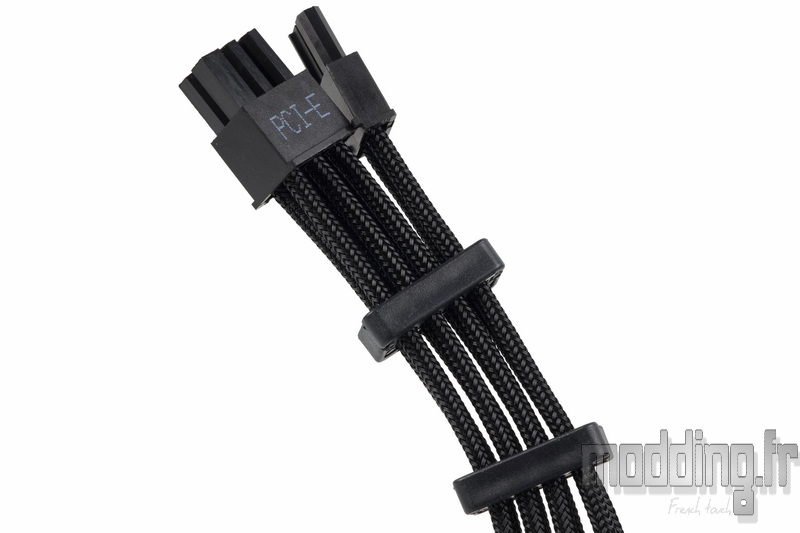

Pour les cartes graphiques équipées de connecteurs PCIe classiques, comme les modèles AMD ou les générations précédentes de NVIDIA, la SX1200P est fournie avec trois câbles PCIe, chacun d’une longueur de 550 mm.
Nous apprécions particulièrement que chaque câble PCIe ne comporte qu’un seul connecteur 6+2 broches à son extrémité. Cette approche simplifie grandement l’organisation du câblage, notamment pour les cartes graphiques dotées de plusieurs prises d’alimentation PCIe, en particulier les modèles nécessitant trois connecteurs.
Cela évite l’utilisation de câbles en gigogne, où un second connecteur est repiqué à partir du premier — une solution souvent moins propre, plus difficile à organiser et généralement peu esthétique. Avec un câble indépendant par prise, l’utilisateur bénéficie ainsi d’une meilleure répartition des faisceaux, limite les risques de surcharge sur un seul connecteur et peut optimiser plus facilement le routage dans le boîtier.
Par contre, on regrette que Lian Li n’ait pas reconduit le système de verrouillage par glissières présent sur les connecteurs CPU et ATX : ici, les deux parties du connecteur s’alignent de manière classique, sans mécanisme d’alignement renforcé.
Ces câbles PCIe sont en revanche équipés de deux peignes, et du fait du faible nombre de fils, il est nettement plus facile de les faire glisser le long du faisceau. Ils sont d’ailleurs bien positionnés, à proximité de la connectique se branchant sur la carte graphique, ce qui facilite une installation propre dès la sortie de boîte.

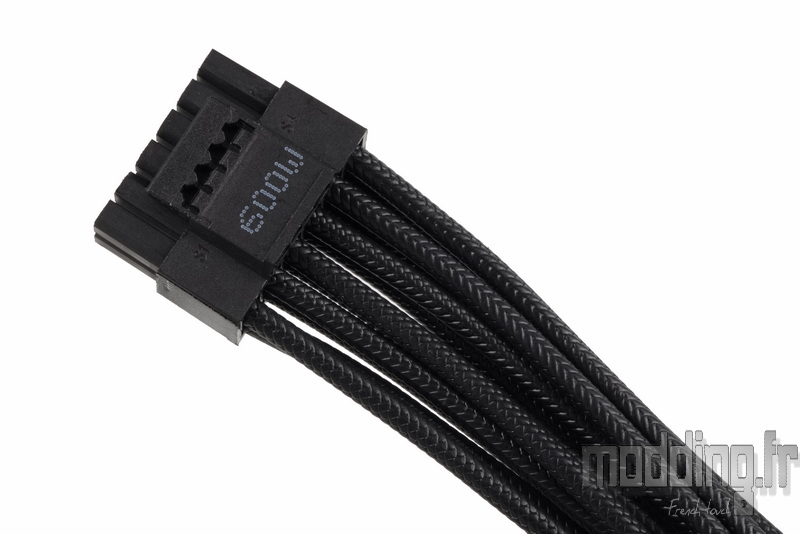

La SX1200P adopte le nouveau câble 12V-2×6, conforme à la norme PCIe 5.1, venant remplacer l’ancien 12VHPWR.

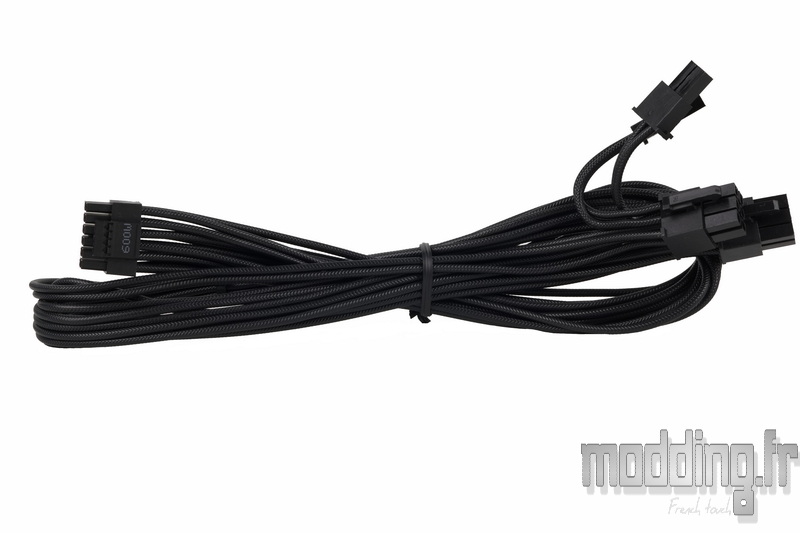

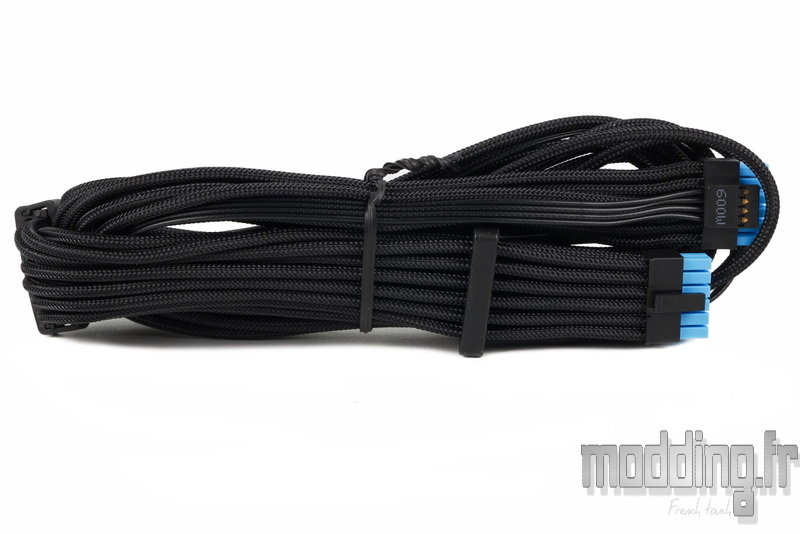

Un premier câble de ce type est fourni, d’une longueur de 600 mm, offrant une compatibilité totale avec les cartes graphiques de dernière génération, tout en facilitant le routage dans les boîtiers les plus spacieux.

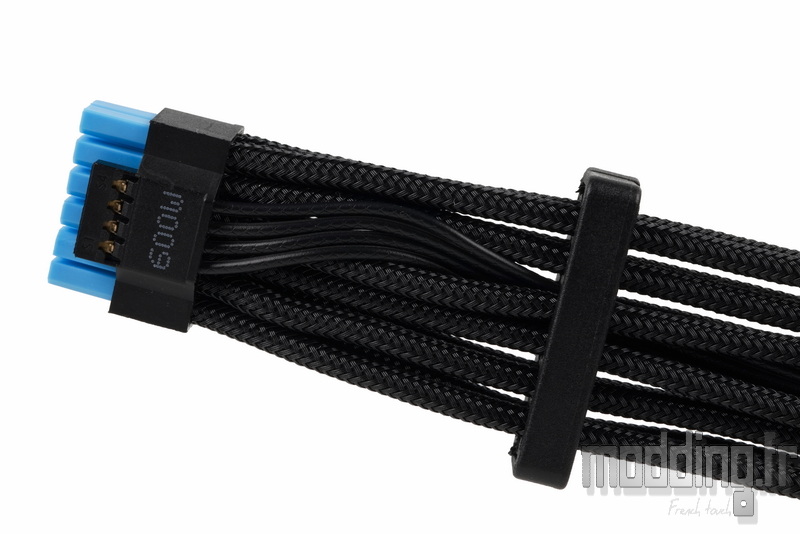

La marque ajoute un repérage visuel grâce à une zone colorée en bleu, permettant de vérifier d’un coup d’œil le bon enfoncement du connecteur, aussi bien du côté de la carte graphique que du côté du bloc d’alimentation. Ce système limite les risques de connexion partielle, problématique déjà bien connue avec l’ancien 12VHPWR.
On note également la présence de deux peignes sur ce câble, qui bénéficie lui aussi d’un gainage individuel en gaine tressée sur chacun de ses fils, à l’exception des quatre petits conducteurs.

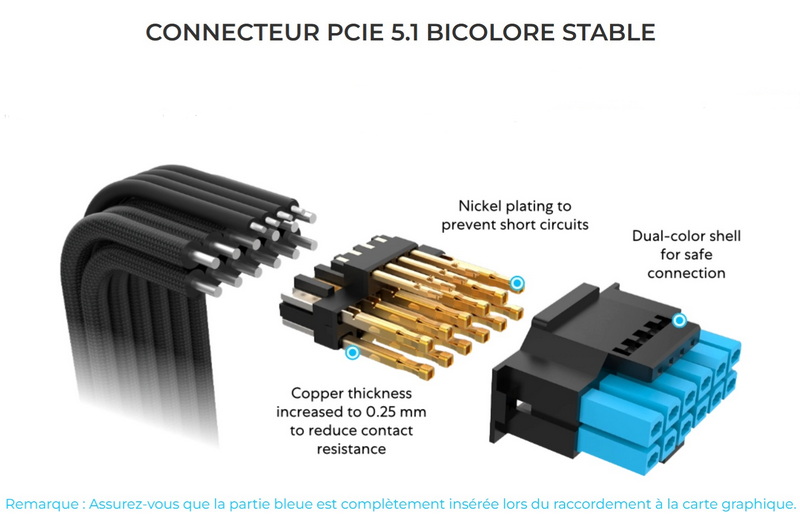

Lian Li insiste d’ailleurs sur la bonne insertion du connecteur, comme indiqué sur la page officielle dédiée à la SX1200P. La marque rappelle clairement l’importance de vérifier que la prise est entièrement enclenchée, un point crucial pour garantir une connexion fiable et éviter tout risque lié à un branchement partiel.
Nous parlions d’un premier câble 12V-2×6, car Lian Li en fournit effectivement un second, d’une longueur de 550 mm.
La particularité de ce câble est que seule l’extrémité destinée à la carte graphique est équipée d’un connecteur PCIe 5.1 (12V-2×6).
L’autre extrémité se divise en deux connecteurs PCIe 6+2 broches, cette configuration étant nécessaire puisque le bloc d’alimentation ne dispose que d’un seul port PCIe 5.1.
Encore rare à l’heure actuelle, la présence de ce second câble 12V-2×6 offre au bloc une pérennité intéressante si jamais les futures cartes graphiques venaient à adopter deux connecteurs PCIe 5.1.
On remarque toutefois que ce câble ne bénéficie pas d’un gainage tressé et qu’il ne comporte pas les quatre petits conducteurs dédiés à la communication entre l’alimentation et la carte graphique.
Mais cela reste logique : il s’agit du second câble, conçu avant tout comme une option de compatibilité et non comme la liaison principale, laquelle reste assurée par le premier câble 600 mm, complet et entièrement gainé.

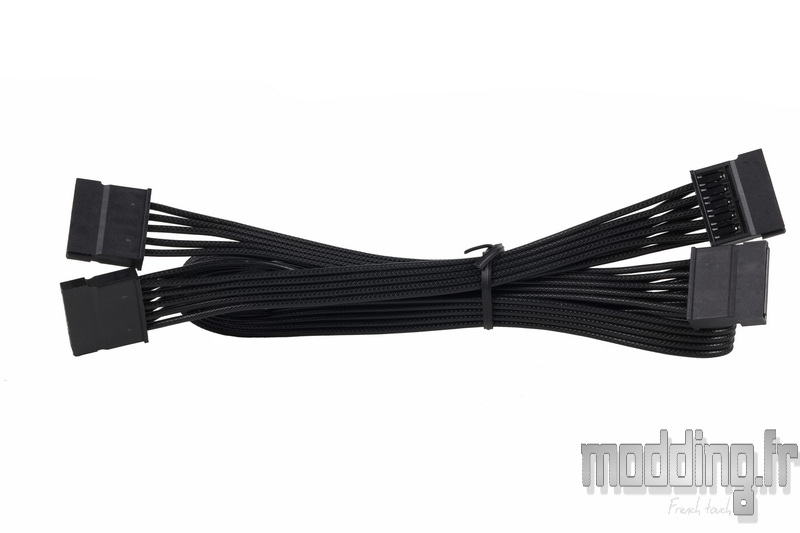

Pour les périphériques, la SX1200P est livrée avec deux câbles SATA, chacun équipé de quatre connecteurs SATA droits.
Chaque câble affiche une longueur généreuse de 850 mm, offrant ainsi une excellente portée pour alimenter plusieurs périphériques de stockage ou accessoires répartis dans différentes zones du boîtier.
Point de peignes ni de gaine tressée : à l’instar du câble 12V-2×6 optionnel, les fils des câbles pour périphériques présentent un embossage à motif quadrillé.
Ce traitement de surface offre un aspect visuel plus travaillé qu’un simple câble lisse, même si ce détail reste souvent discret une fois les câbles installés dans le boîtier.

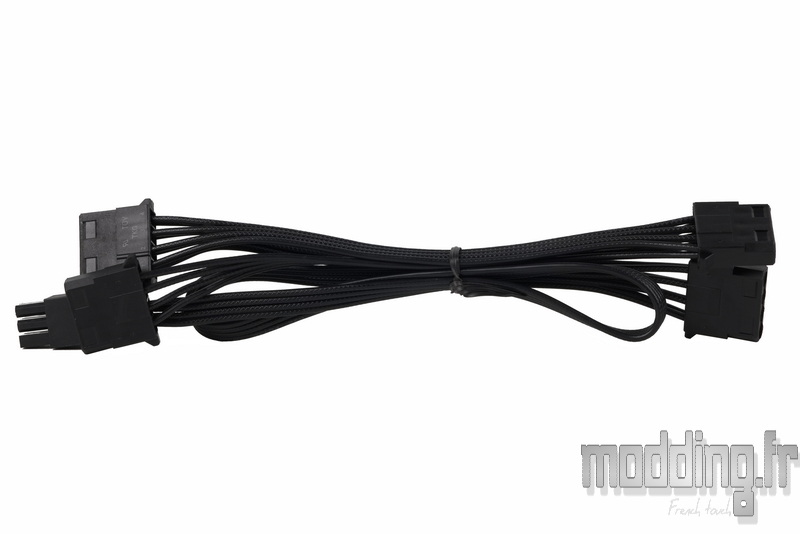

Nous terminons la dotation en câbles avec un câble Molex de 850 mm, équipé de quatre connecteurs Molex.
Un faisceau encore utile pour alimenter certains accessoires, ventilateurs ou systèmes d’éclairage nécessitant ce standard plus ancien, tout en offrant une longueur suffisante pour un routage propre dans la majorité des boîtiers.
