Les câbles :

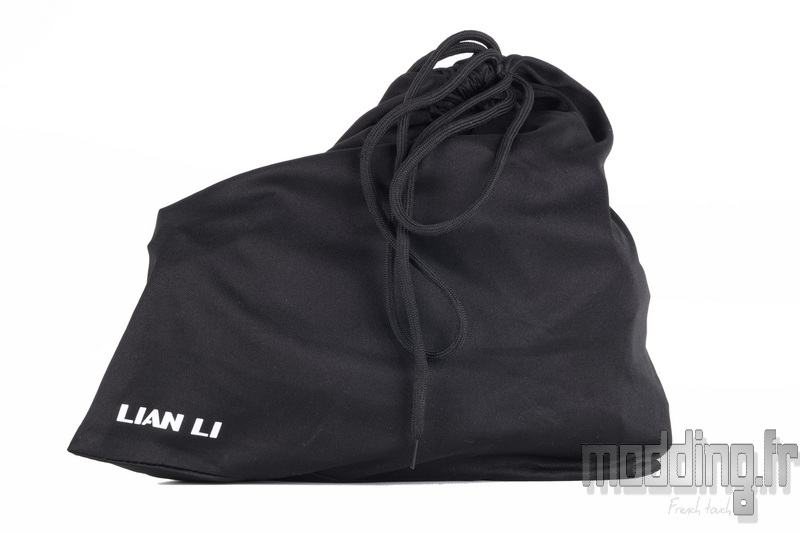

Les différents câbles sont rangés dans une housse en tissu noir, fermée par une cordelette assortie, offrant un rangement soigné et évitant qu’ils ne s’emmêlent lors du transport.

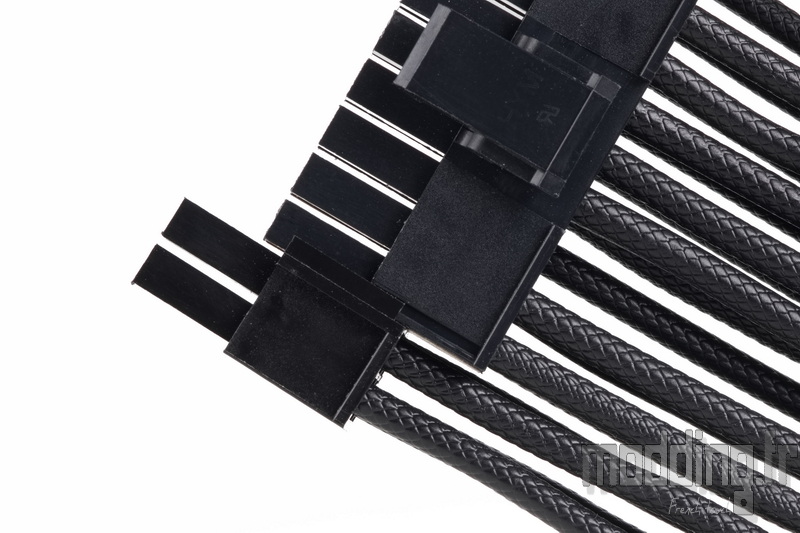

Contrairement aux câbles de la SX1200P, qui bénéficient d’un habillage fil à fil avec gaine tressée noire, la RS1200G adopte une approche plus sobre. Lian Li opte ici pour des câbles plats, dont les brins sont collés entre eux, facilitant le routage et la gestion derrière le plateau de la carte mère.

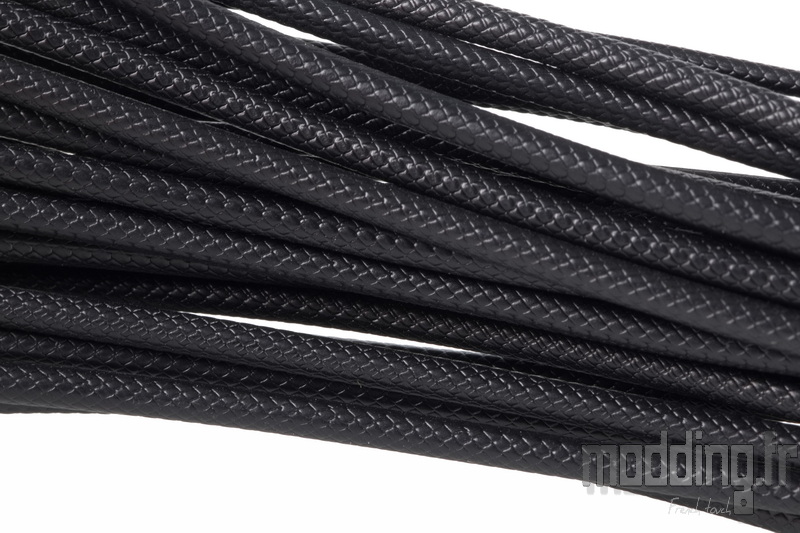

Seuls le câble ATX et le câble 12V-2×6 conservent des fils séparés, sans toutefois être habillés d’une gaine tressée. Chacun de ces câbles présente en revanche un embossage à motif quadrillé, un traitement de surface qui leur confère un aspect visuel plus travaillé qu’un simple câble lisse, même si ce détail reste souvent discret une fois les faisceaux installés dans le boîtier.

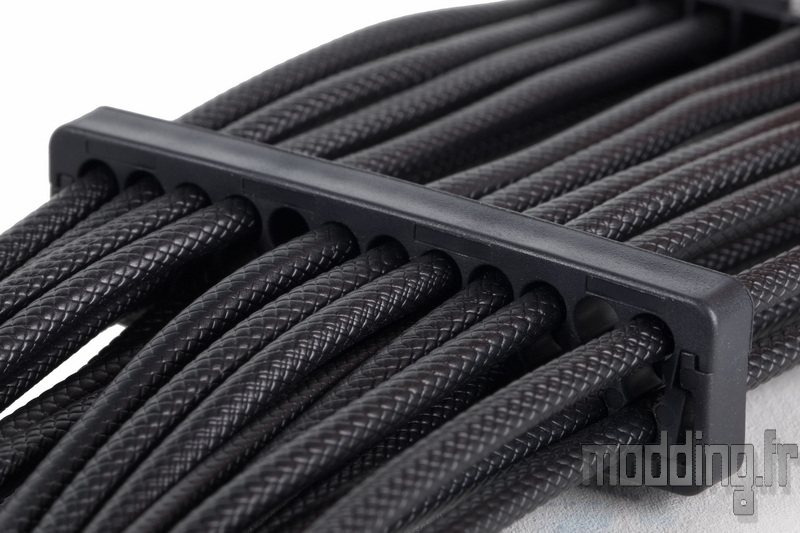

De plus, qu’il s’agisse du câble ATX ou du câble 12V-2×6, Lian Li installe d’origine un premier peigne, afin d’assurer un acheminement propre et linéaire des faisceaux dans le boîtier.
Nous rappelons que la marque fournit deux peignes supplémentaires pour chacun de ces câbles dans le bundle, portant ainsi la dotation totale à trois peignes par câble.
Seule la partie inférieure du peigne comporte les dents permettant de séparer les différents brins du câble.
On remarque d’ailleurs que chaque interstice peut accueillir jusqu’à trois fils, ce qui est nécessaire sur le câble ATX où certains conducteurs sont doublés.
On observe également un espace partiellement obturé, correspondant à l’un des emplacements sans fil sur la connectique 24 broches. Cette spécificité impose une orientation unique lors de l’installation du peigne, puisqu’il ne peut être positionné que d’un seul côté pour s’aligner correctement avec cette absence de fil.
Comme les fils ne disposent pas de gaine tressée, il est plus aisé de faire coulisser le peigne le long du câble une fois celui-ci installé.

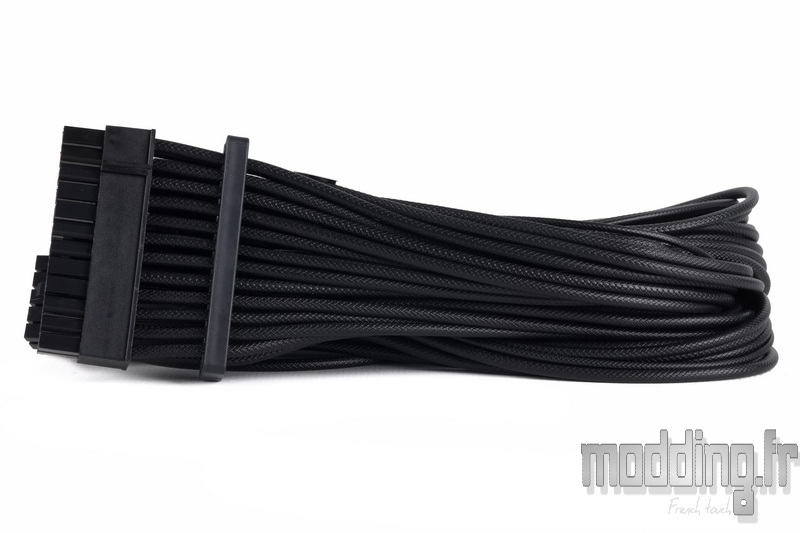

Le câble ATX affiche une longueur de 620 mm.

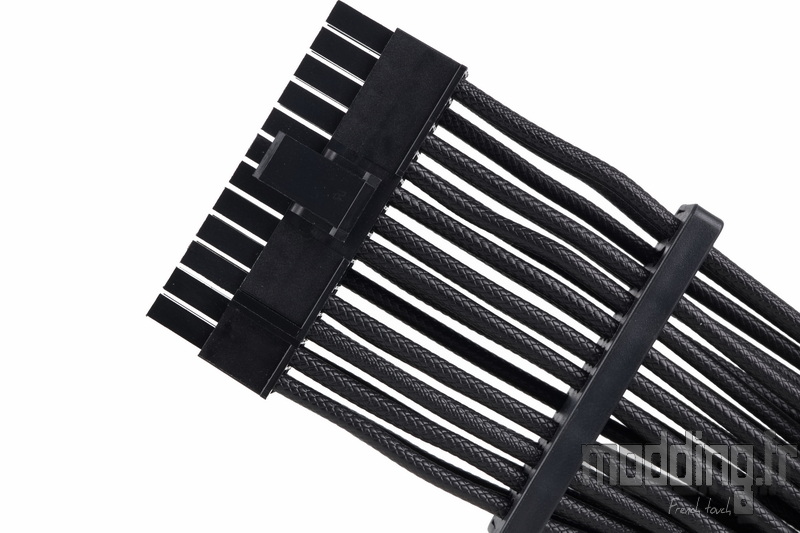

Du côté de la carte mère, le câble se termine par un connecteur 20+4 broches.
La prise est équipée d’un système d’assemblage par glissières permettant de verrouiller solidement les deux parties une fois réunies.

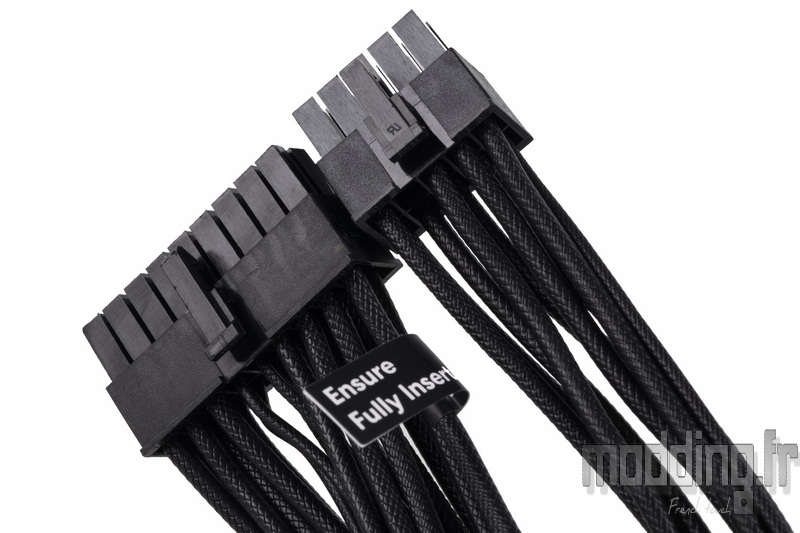

Du côté du bloc d’alimentation, le câble ATX se divise en deux connecteurs distincts :
une prise 18 broches et une prise 10 broches.

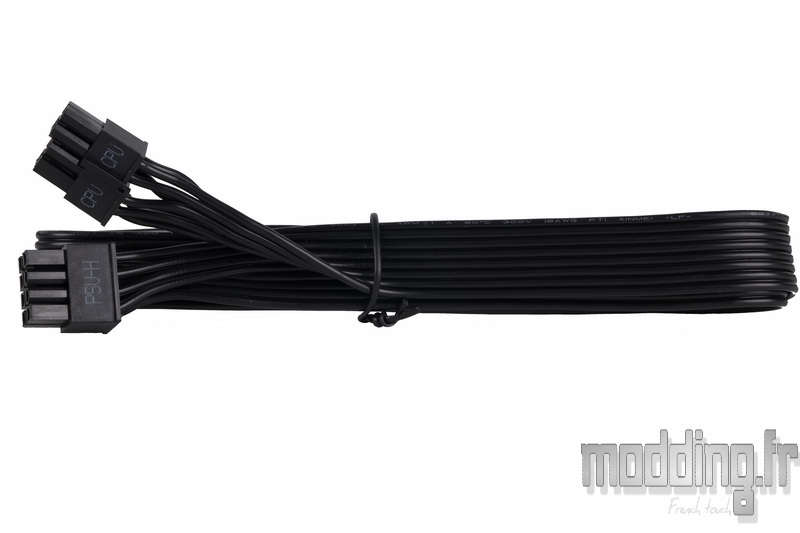

La RS1200G est livrée avec deux câbles CPU, chacun affichant une longueur de 700 mm.

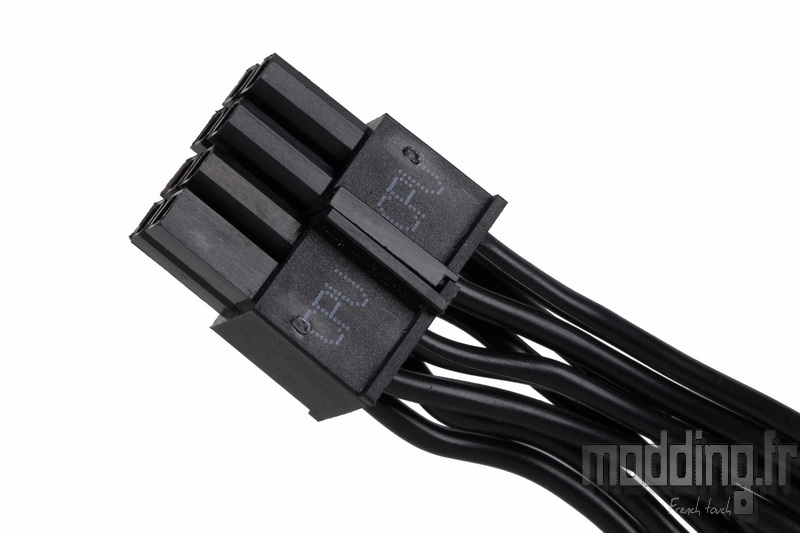

Pour l’un des câbles, la prise CPU adopte un format 4+4 broches, garantissant une compatibilité maximale avec l’ensemble des cartes mères du marché.
Elle bénéficie du même système d’assemblage par glissières que le connecteur 20+4 broches du câble ATX.

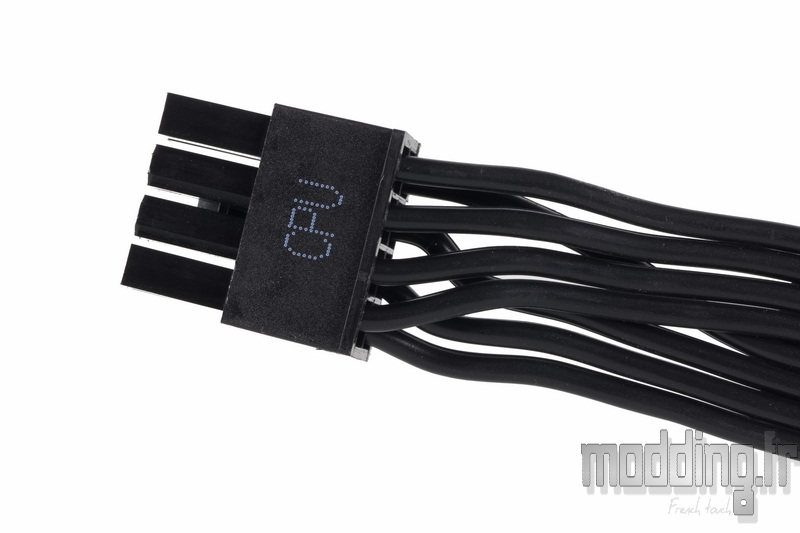

Le second câble CPU est équipé d’un connecteur 8 broches.
On note que l’ensemble des connecteurs est clairement identifié par un marquage apposé sur le manchon en plastique, facilitant leur repérage lors du montage.
Pour les cartes graphiques équipées de connecteurs PCIe classiques, comme les modèles AMD ou les générations précédentes de NVIDIA, la RS1200G est livrée avec quatre câbles PCIe, chacun affichant une longueur de 650 mm.

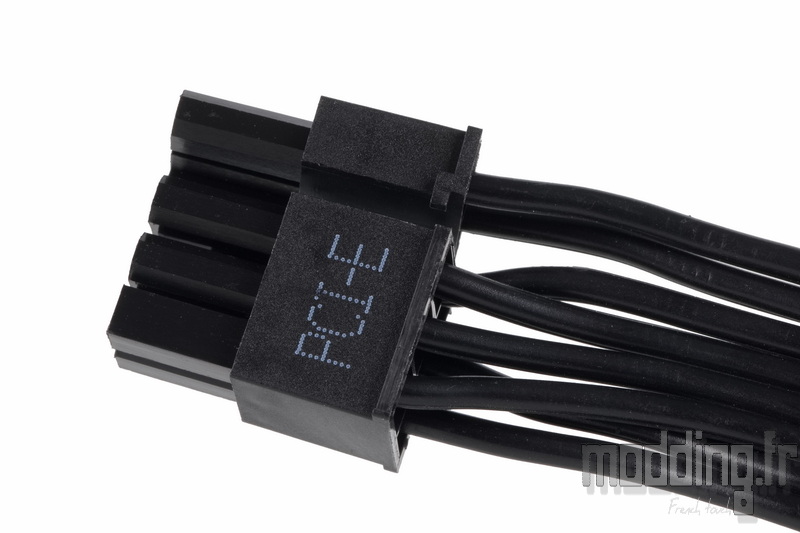

Nous apprécions particulièrement le fait que trois des quatre câbles PCIe ne comportent qu’un seul connecteur 6+2 broches à leur extrémité.
Cette approche simplifie grandement l’organisation du câblage, notamment avec les cartes graphiques disposant de plusieurs prises d’alimentation PCIe, en particulier les modèles nécessitant trois connecteurs.
En revanche, on peut regretter que Lian Li n’ait pas reconduit le système de verrouillage par glissières présent sur les connecteurs CPU et ATX. Ici, les deux parties du connecteur s’alignent de manière classique, sans mécanisme d’assemblage renforcé, un détail certes mineur, mais qui aurait renforcé la cohérence de l’ensemble.

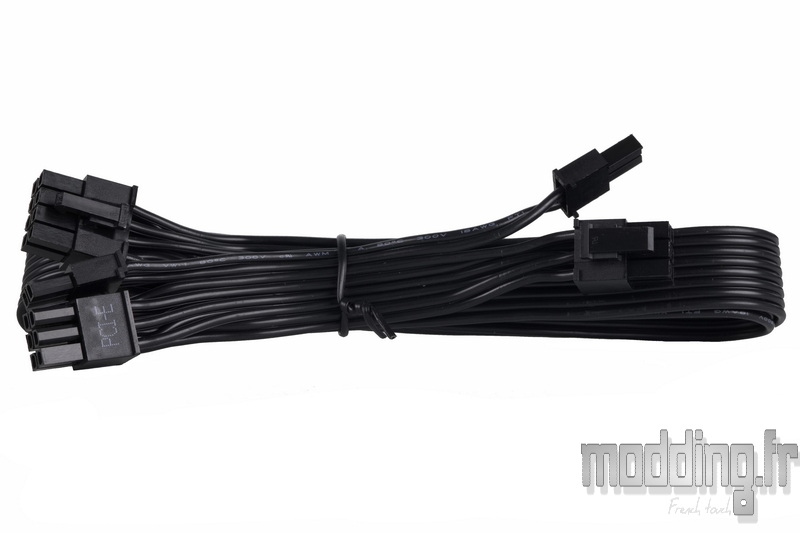

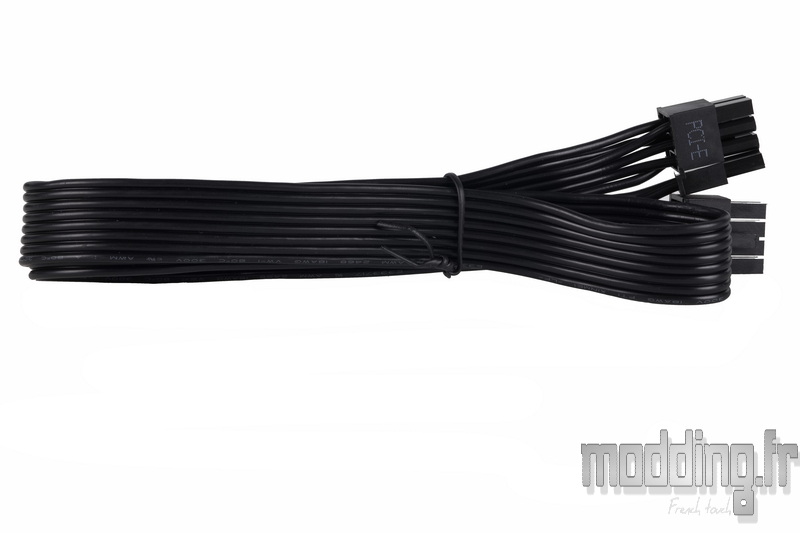

Le quatrième câble PCIe adopte une configuration gigogne, avec un second connecteur 6+2 broches repiqué à partir du premier.
Étant donné que les trois autres câbles PCIe, plus simples, offrent une meilleure répartition des faisceaux et se montrent plus pratiques pour l’alimentation directe d’une carte graphique, on peut s’étonner de la présence de ce quatrième câble.
Toutefois, on peut émettre l’hypothèse que ce faisceau soit destiné à alimenter certains dispositifs externes ou accessoires prévus pour se connecter via ce type de prise, offrant ainsi une flexibilité supplémentaire.

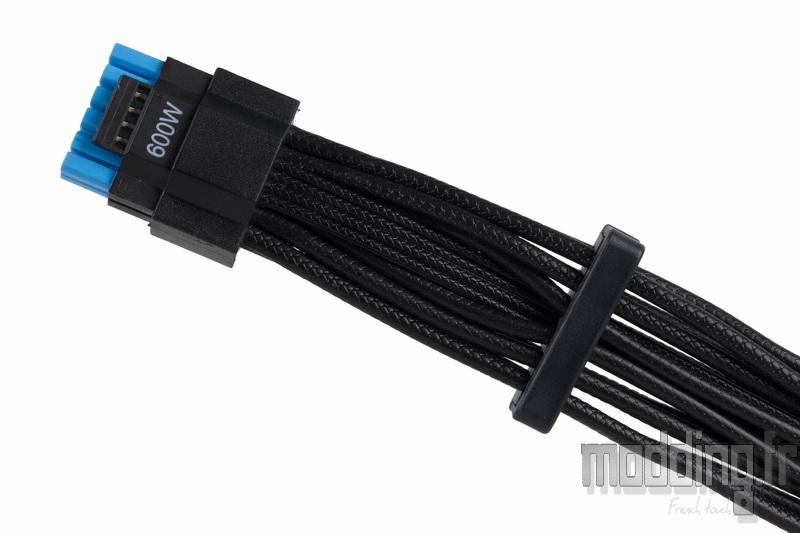

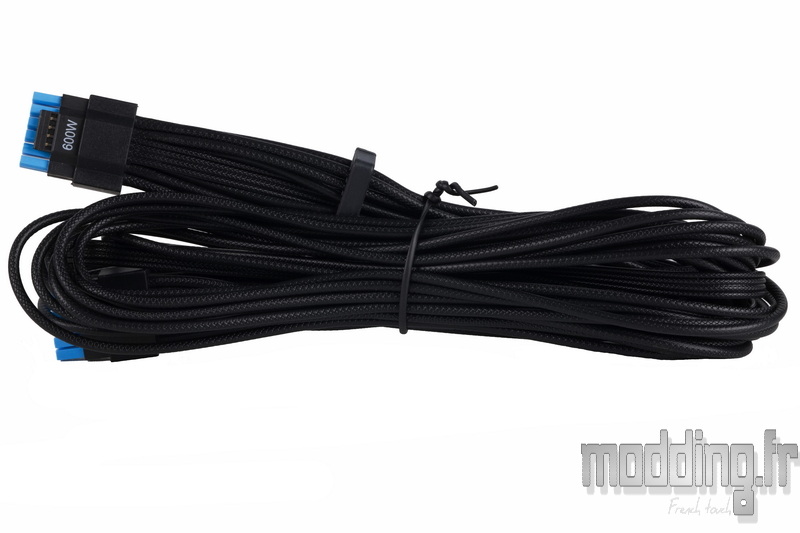

La RS1200G adopte le nouveau câble 12V-2×6, conforme à la norme PCIe 5.1, destiné à remplacer l’ancien 12VHPWR.
D’une longueur de 650 mm, il assure une compatibilité totale avec les cartes graphiques de dernière génération, tout en facilitant le routage du câble, y compris dans les boîtiers les plus spacieux.
La marque ajoute un repérage visuel via une zone colorée en bleu, permettant de vérifier d’un simple coup d’œil le bon enfoncement du connecteur, aussi bien côté carte graphique que côté bloc d’alimentation.
Ce dispositif réduit les risques de connexion partielle, une problématique désormais bien connue avec l’ancien 12VHPWR.
On note également la présence d’un premier peigne préinstallé sur ce câble, auquel il est possible d’ajouter les deux autres peignes fournis dans le bundle afin d’optimiser encore la présentation et le cheminement du faisceau.
Pour l’alimentation des périphériques, la RS1200G est livrée avec quatre câbles distincts.

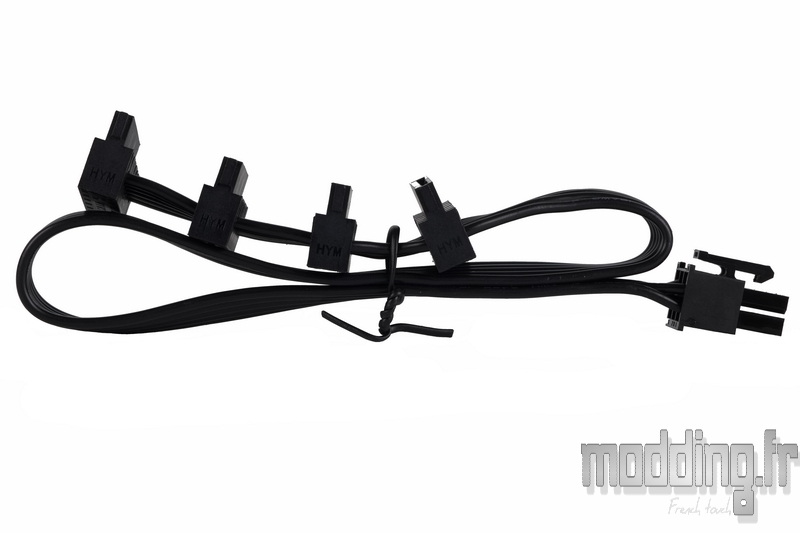

Le premier, d’une longueur de 345 mm, propose quatre prises SATA coudées, espacées de seulement 15 mm — un format idéal pour les unités de stockage installées dans une cage HDD.
Le second câble s’apparente au précédent, à ceci près qu’il est nettement plus long, avec une longueur totale de 850 mm, et que ses prises SATA coudées sont cette fois-ci espacées de 150 mm.

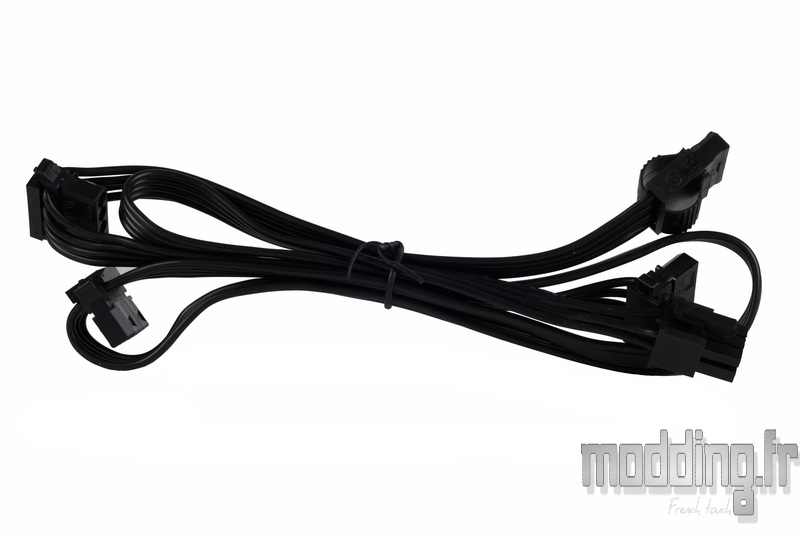

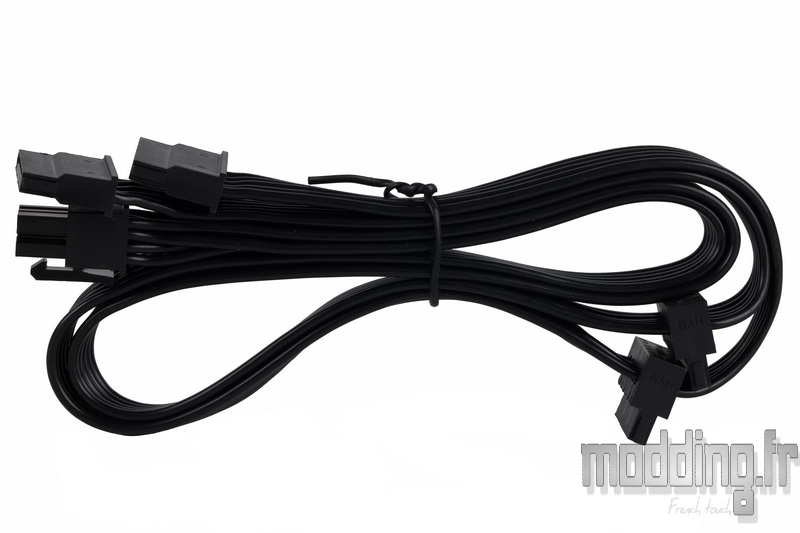

Lian Li propose également une variante de ce type de câble, toujours équipée de quatre prises SATA. Ce faisceau, d’une longueur totale de 525 mm, se distingue par une configuration en Y.
Depuis le connecteur côté alimentation, deux branches se déploient : chacune comporte une prise SATA coudée après 375 mm de câble, puis, 150 mm plus loin, une prise SATA droite.

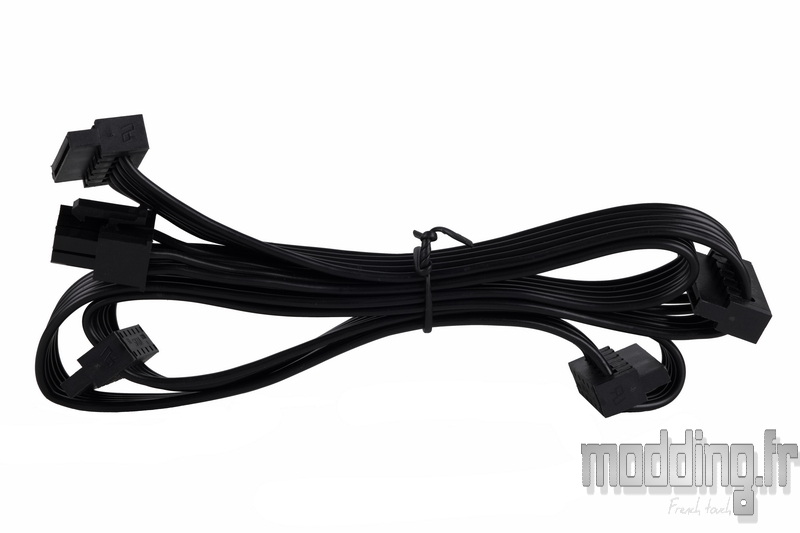

Le dernier câble, d’une longueur de 950 mm, embarque trois prises SATA coudées et se termine par une prise Molex.
Chaque connecteur est espacé de 150 mm, offrant une bonne flexibilité pour l’alimentation de périphériques répartis dans le boîtier.

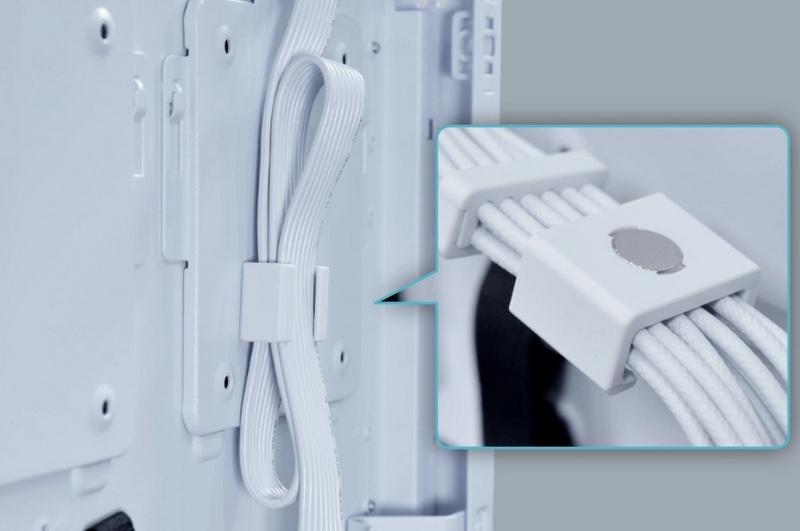

Nous avons vu que Lian Li fournit quatre clips magnétiques permettant de raccourcir et de fixer proprement les câbles, en particulier les câbles CPU.

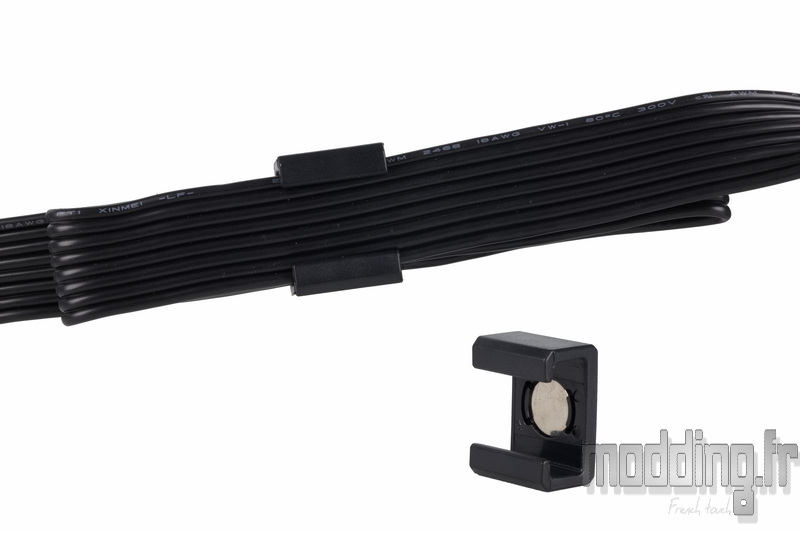

Pour réduire la longueur d’un faisceau, il suffit d’insérer le câble dans le clip, d’effectuer un premier retour, puis un second, avant de loger les trois couches de câble ainsi formées dans la goulotte du clip. Cette solution assure un maintien efficace tout en contribuant à un câblage plus net.
Le plot magnétique permet de fixer le câble directement contre une paroi en acier du châssis, par exemple à l’arrière du plateau de la carte mère.
Il est possible de multiplier les clips sur un même câble, en fonction de la longueur finale souhaitée.
L’astuce est particulièrement appréciable, car elle évite de caser l’excédent de longueur à l’avant du bloc d’alimentation, un espace souvent déjà bien encombré par les autres câbles branchés sur l’alimentation.
