Les caractéristiques :
Nous reconnaissons immédiatement l’identité visuelle propre à Lian Li, portée par ses bordures bleues caractéristiques.
La face avant, sobre, repose sur un fond noir uniforme qui met en valeur la RS1200G à travers deux présentations du bloc, soulignant d’emblée sa particularité majeure : la possibilité d’installer l’alimentation de deux manières différentes.
Dans la partie supérieure, on retrouve le logo de la marque ainsi qu’une série de pictogrammes indiquant la durée de garantie (10 ans) et les différentes classifications d’efficience énergétique validées par les organismes 80+, PPLP.INFO et Cybenetics.
À ce sujet, une incohérence semble s’être glissée dans le packaging : Cybenetics y apparaît en Gold, alors que la fiche produit officielle de Lian Li mentionne clairement une classification Platinum.
En partie basse, la puissance du bloc et son nom complet sont mis en évidence, accompagnés d’un rappel explicite de son principal atout : “Rotational Shift Power Supply”.
Un encart dédié précise également la présence du hub USB fourni exclusivement avec la version 1200 W, cet accessoire demeurant optionnel sur le modèle 1000 W.
Au dos de la boîte sont regroupées les principales caractéristiques techniques de la RS1200G, accompagnées de descriptions multilingues, dont le français. L’ensemble reste clair et lisible, avec une présentation structurée facilitant l’identification rapide des points forts du bloc.
Cinq illustrations viennent appuyer ces informations en mettant en avant les éléments clés de l’alimentation :
- la prise secteur rotative, véritable signature de la série RS ;
- la gestion avancée du câble management, pensée pour s’adapter à différents types d’intégration ;
- la présence du hub USB, fourni avec la version 1200 W ;
- l’utilisation de composants de haute qualité, d’origine japonaise ou allemande (EPCOS) ;
- enfin, le câble 12V-2×6, identifiable par un code couleur bleu, facilitant son repérage et son branchement.
Sur l’un des côtés, un tableau récapitule les spécifications techniques de l’alimentation.
Le côté opposé accueille quant à elle un tableau détaillant les caractéristiques électriques de notre modèle 1200 W, avec la répartition des rails, les intensités maximales et les valeurs nominales associées.

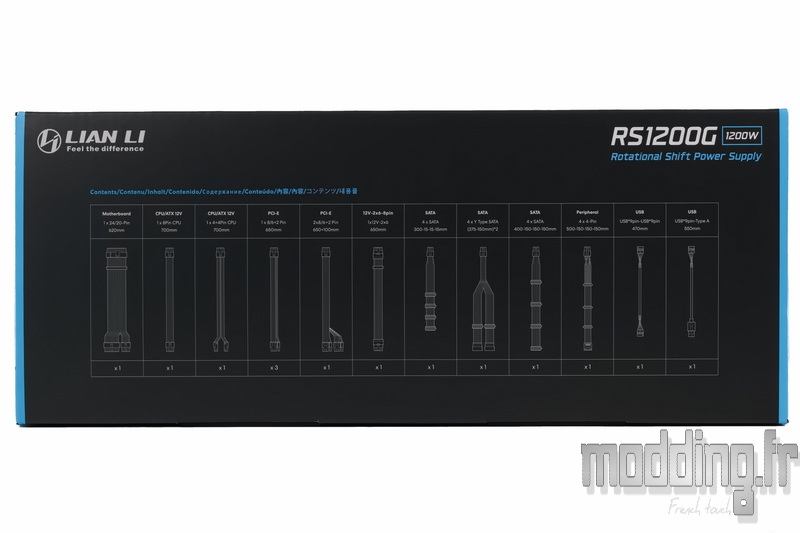

Sur l’une des tranches de la boîte figure la liste complète des câbles fournis avec le bloc. Celle-ci est accompagnée de visuels explicites, permettant d’identifier rapidement chaque type de connecteur et d’apprécier d’un coup d’œil la richesse du faisceau.

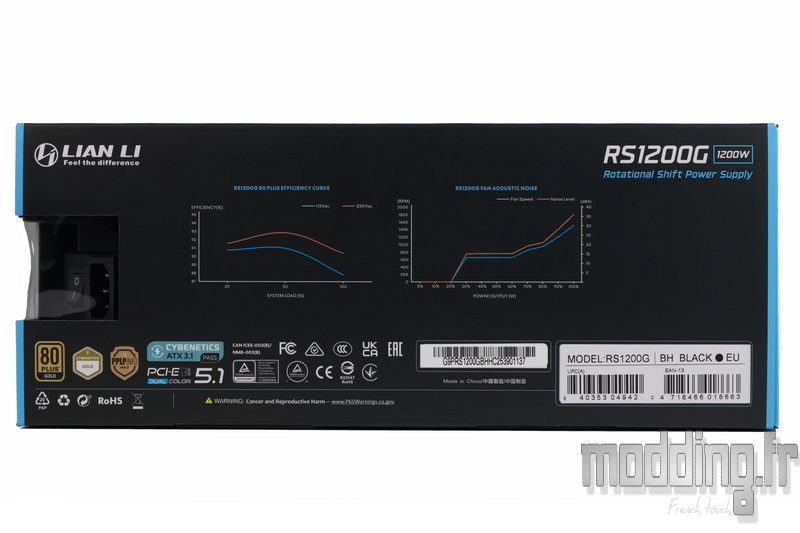

La tranche opposée affiche deux graphiques explicatifs. Le premier illustre l’efficacité énergétique du bloc, aussi bien sous 115 V que sous 220 V.
Le second graphique détaille la courbe de ventilation, en précisant à la fois la vitesse de rotation du ventilateur en fonction de la charge et le niveau sonore associé.
On y observe un fonctionnement hybride jusqu’à 20 % de charge, avec un ventilateur totalement à l’arrêt. Celui-ci s’active ensuite de manière progressive et maîtrisée, évoluant autour de 800 tr/min jusqu’à 60 % de charge.
Au-delà de ce seuil, la vitesse augmente plus franchement pour atteindre environ 1500 tr/min à pleine charge.

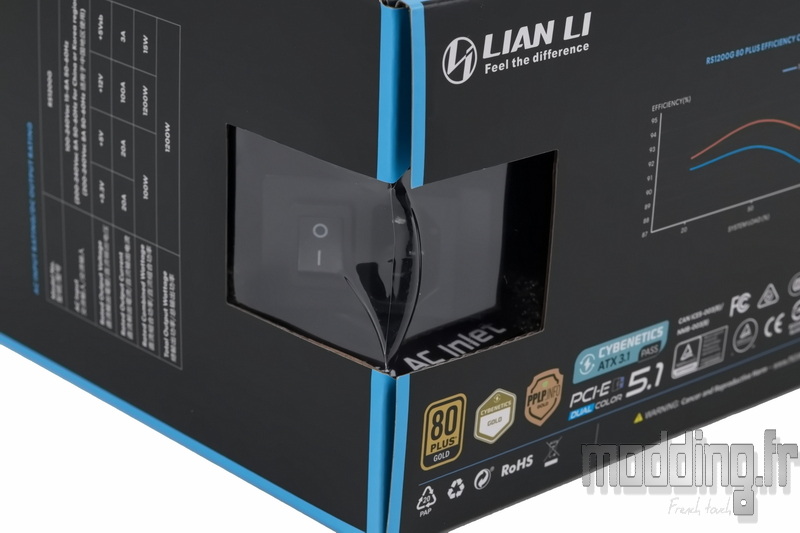

On note également la présence d’une petite fenêtre plastifiée, positionnée à la fois sur cette tranche et sur l’un des côtés de la boîte. Un choix de présentation qui fait directement écho à la conception du bloc lui-même, à l’image de la prise secteur rotative, capable de se positionner sur deux faces distinctes de l’alimentation.
C’est d’ailleurs cette prise secteur que la fenêtre permet de visualiser, offrant un aperçu concret de cette particularité dès le packaging, avant même l’ouverture de la boîte.

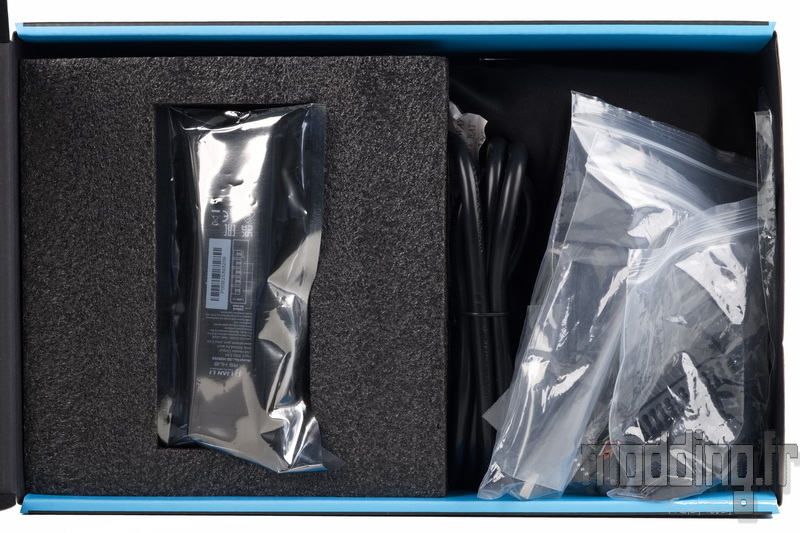

Le bloc d’alimentation est solidement protégé par deux épaisses cales en mousse expansée, garantissant un maintien ferme et efficace durant le transport. L’ensemble inspire confiance et limite tout risque de mouvement à l’intérieur de l’emballage.
Les accessoires sont répartis dans différents sachets en plastique zippés, facilitant leur identification et leur organisation.
Les câbles, de leur côté, sont soigneusement rangés dans une housse en tissu noir, une attention appréciable qui renforce le positionnement premium de cette série RS.
Comme à son habitude, Lian Li inclut une petite carte de remerciement adressée à l’acheteur de cette RS1200G, apportant une touche soignée et personnalisée dès l’ouverture du bundle.

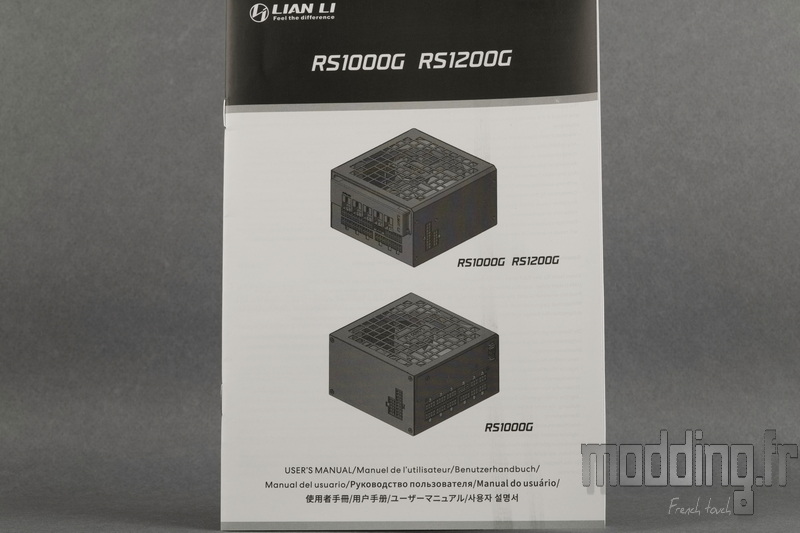

Nous retrouvons également le manuel d’utilisation, présenté sous la forme d’un petit livret, fournissant les informations essentielles à l’installation et à l’utilisation du bloc.

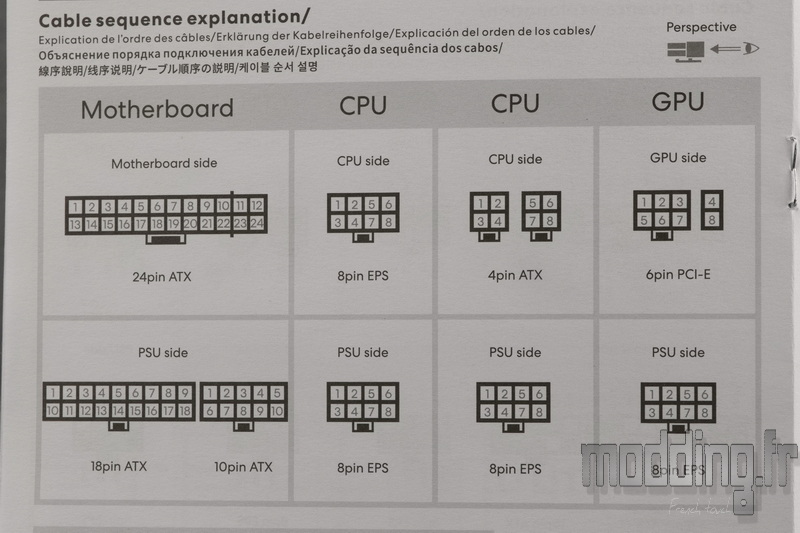

Fait suffisamment rare pour être souligné, le manuel détaille la correspondance fil à fil des câbles ATX, CPU et GPU.
Une information précieuse, particulièrement appréciée des moddeurs souhaitant réaliser un gainage fil à fil personnalisé en toute sécurité.

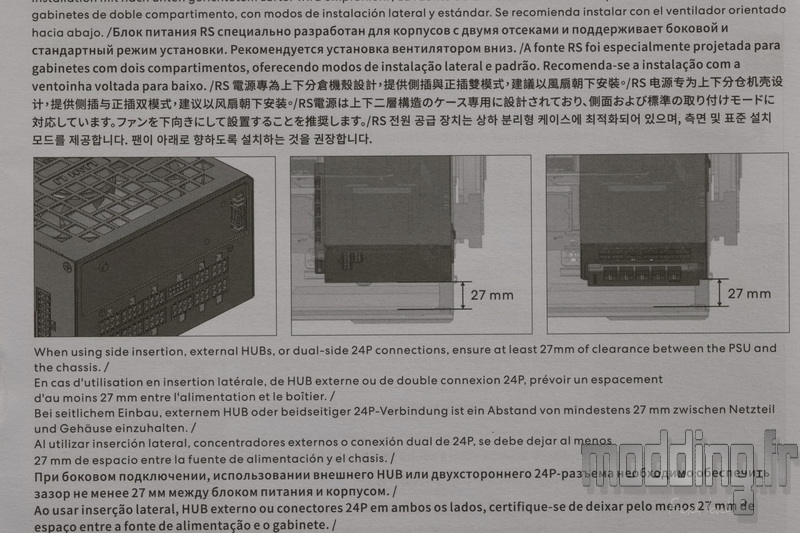

Autre information spécifique à cette alimentation : la zone de clairance requise pour son installation.
Lian Li précise qu’une distance minimale de 27 mm doit être prévue entre le bloc et la porte latérale du boîtier, afin d’assurer une gestion correcte des câbles, quelle que soit l’orientation retenue pour le bloc.
Cette contrainte s’explique par la disposition particulière de la connectique : les prises du câble ATX ne sont pas positionnées sur la même paroi que les autres connecteurs, un point que nous détaillerons plus loin lors de la présentation du bloc et de son intégration en conditions réelles.

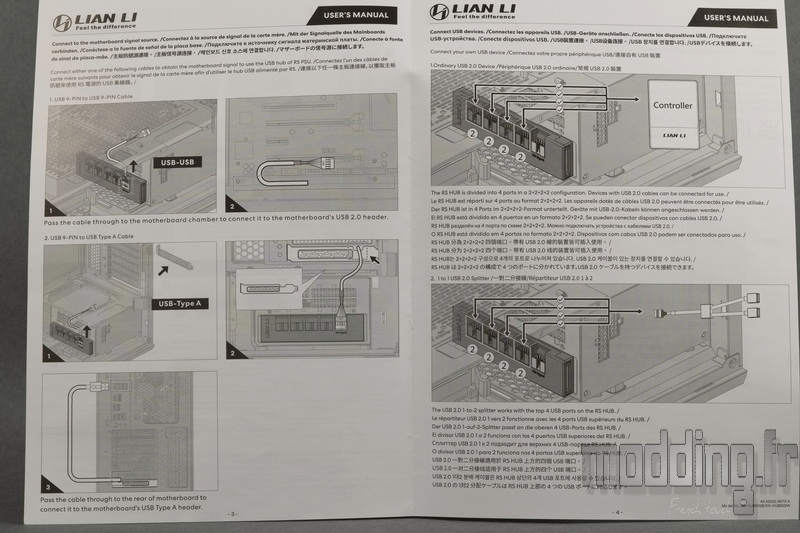

Un feuillet supplémentaire est également fourni. Celui-ci est spécifiquement dédié au hub USB, présent avec la version 1200 W de la RS1200G, et en détaille le fonctionnement ainsi que les modalités de connexion.
Nous allons voir que le bundle de cette RS1200G se révèle particulièrement conséquent, notamment en raison de la spécificité de ce modèle.

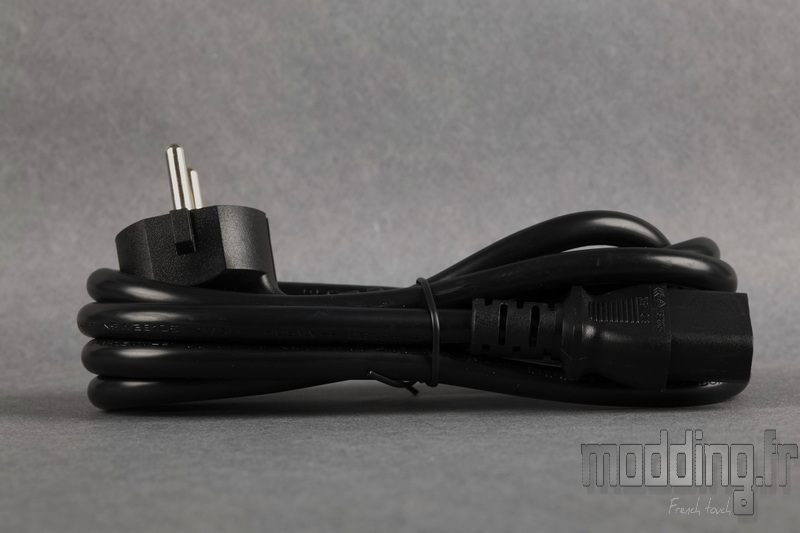

On débute logiquement par l’essentiel, avec le cordon secteur.

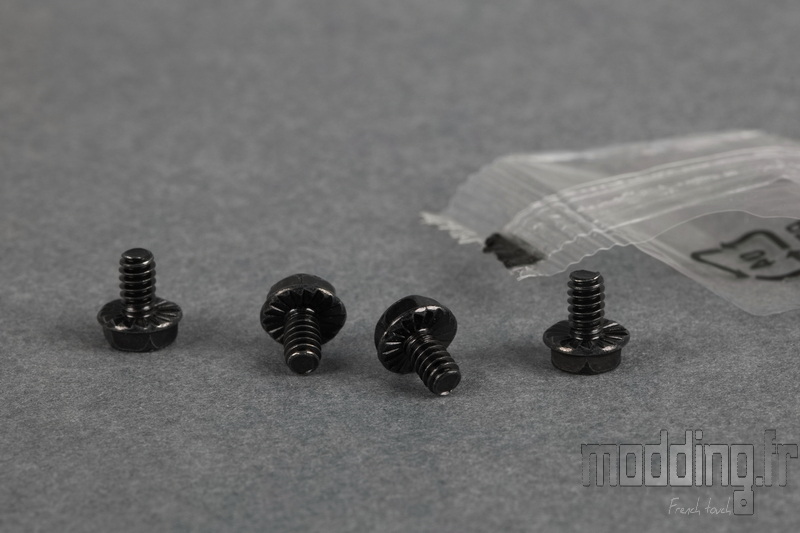

Lian Li fournit également un sachet scellé contenant quatre vis UNC 6-32 à tête large, destinées à la fixation de l’alimentation dans le boîtier.

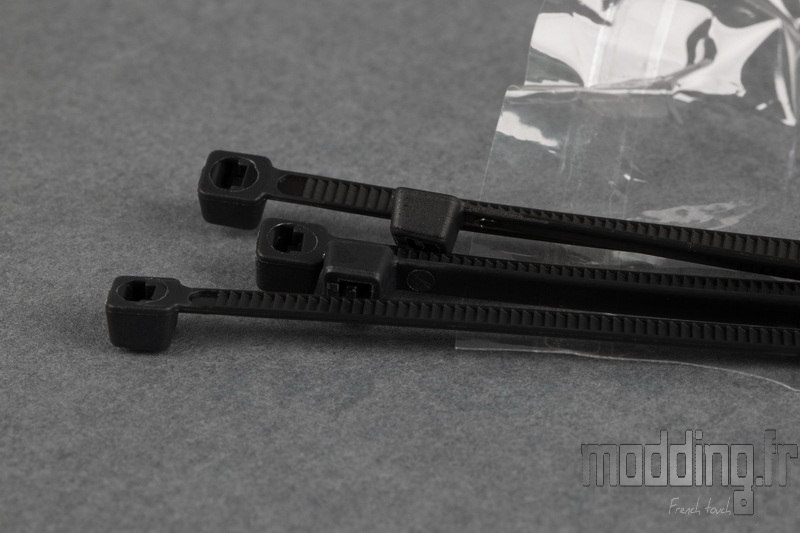

Un autre sachet renferme quatre colliers Serflex, utiles pour l’organisation et la sécurisation du câblage.

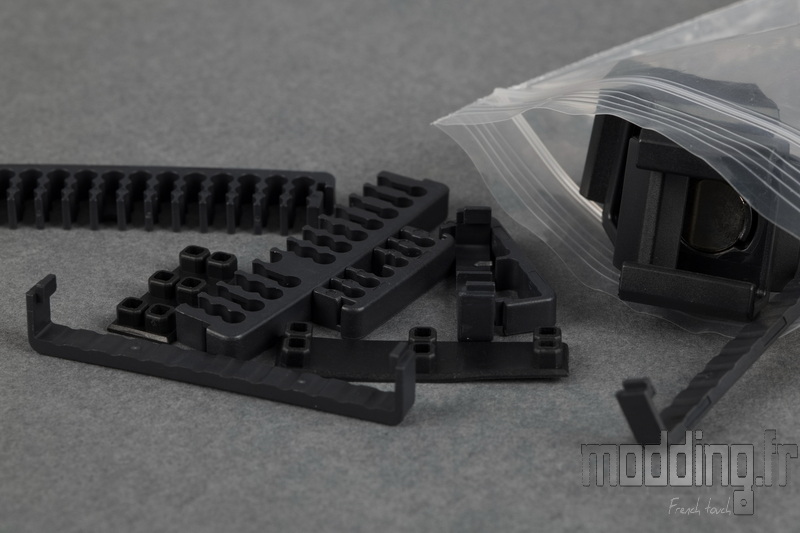

Un troisième sachet regroupe diverses pièces en plastique.
Comme sur la SX1200P, la RS1200G est livrée avec des peignes de câbles, mais cette fois-ci leur présence se limite au câble ATX et…
… Au câble 12V-2×6.
Les autres faisceaux adoptent en effet un format plat, avec des fils solidarisés entre eux, un choix cohérent pour faciliter le routage et limiter l’encombrement derrière le plateau de la carte mère.
Lian Li fournit deux peignes supplémentaires pour chacun de ces câbles, sachant qu’un peigne est déjà préinstallé d’origine sur chaque faisceau concerné.

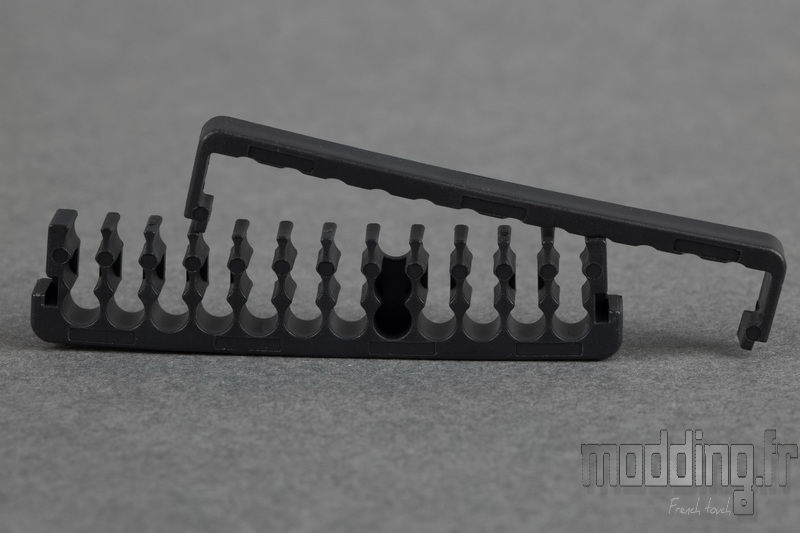

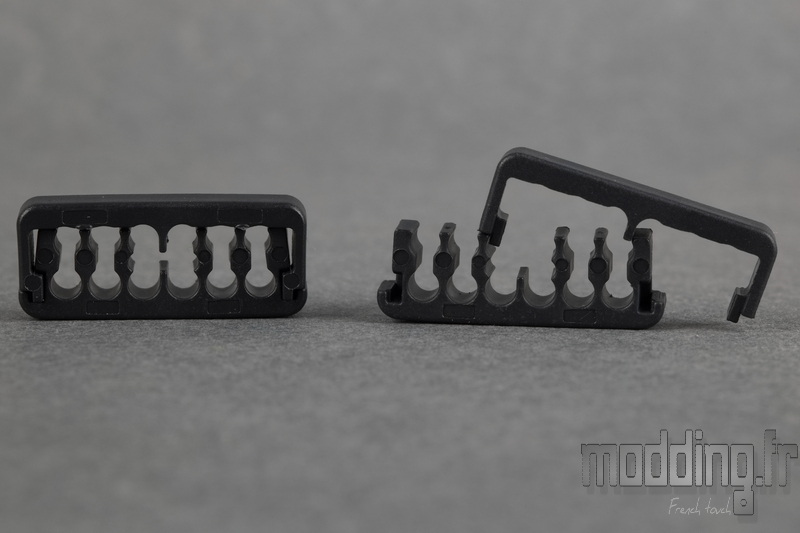

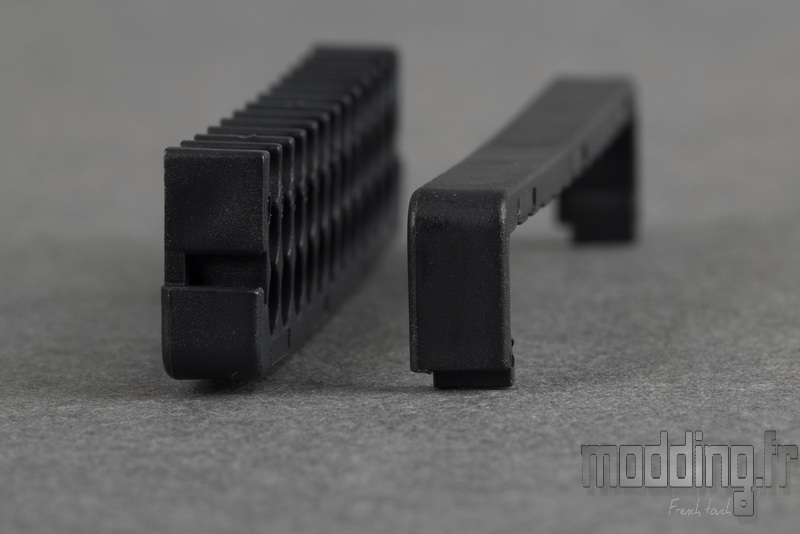

Chaque peigne est scindé en deux parties.
Leur assemblage s’effectue dans un sens précis, dicté par la forme d’un petit ergot présent sur les extrémités de la partie supérieure.
On remarque en effet que cet ergot comporte une encoche, venant correspondre au profil de la glissière située aux extrémités de la base intégrant les dents du peigne. Ce système empêche tout montage inversé et garantit un maintien correct des fils une fois le peigne assemblé.

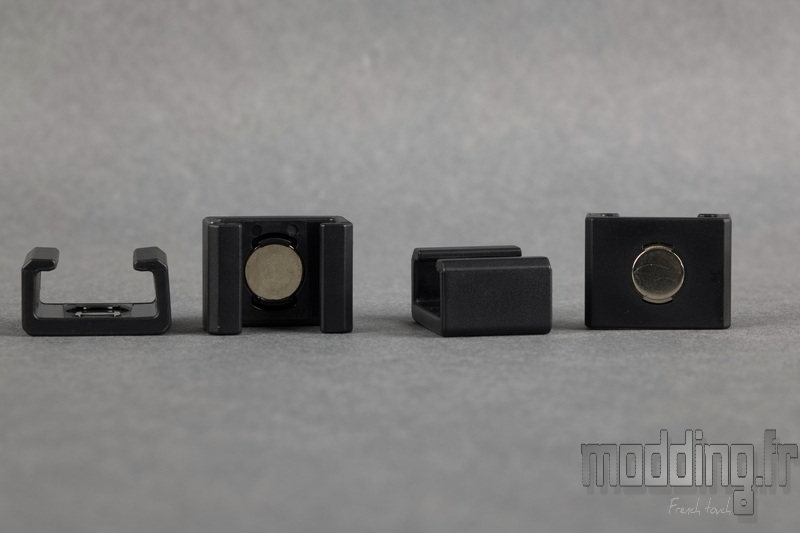

En complément de ces peignes, Lian Li fournit un lot de quatre pièces en plastique intégrant un aimant.
Ces clips magnétiques permettent d’optimiser le rangement des autres câbles, notamment le câble CPU, en réduisant sa longueur apparente grâce à un système de double pli inséré dans le clip, spécialement conçu pour cet usage.
L’aimant permet la fixation directe du clip sur la paroi du plateau de la carte mère, contribuant ainsi à un câblage plus propre et mieux maîtrisé.

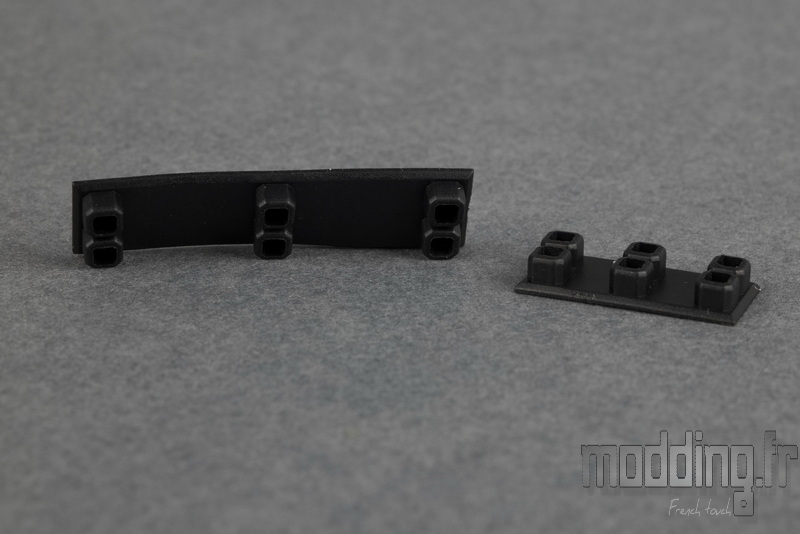

Le dernier lot de pièces en plastique se présente sous la forme de deux caches. Ceux-ci sont destinés à venir obstruer les prises ATX non utilisées, le bloc disposant de deux jeux de connecteurs ATX.
Ces caches prennent tout leur sens lorsque la RS1200G est installée avec ses prises orientées vers la porte latérale du boîtier : les connecteurs inutilisés se retrouvent alors visibles à l’arrière du boitier, et ces caches permettent d’obtenir une finition plus propre et plus esthétique.

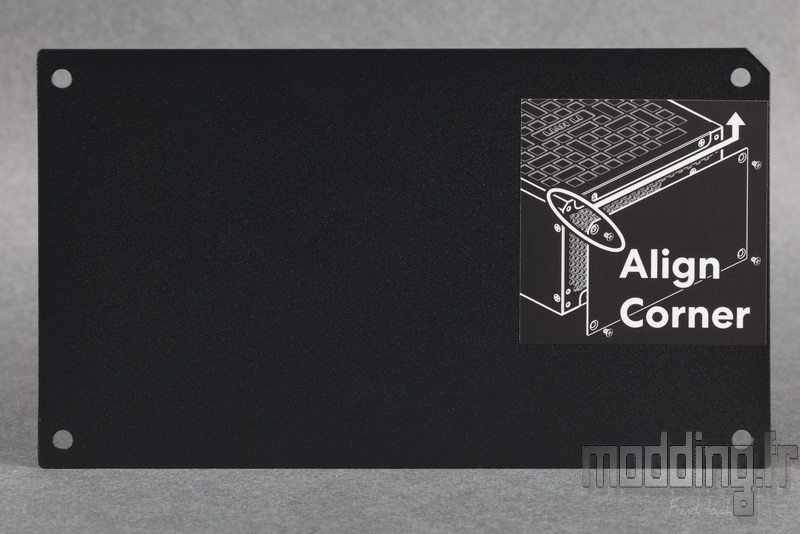

Toujours en accord avec la spécificité rotative de la RS1200G, Lian Li fournit une première plaque en acier, assortie à la couleur du bloc. Une étiquette précise le sens d’installation de cette plaque, en indiquant l’alignement correct du biseau.
Du fait de la possibilité d’installer la RS1200G de deux manières différentes, le bloc est équipé de deux parois latérales grillagées, destinées à permettre l’évacuation de l’air vers l’extérieur du boîtier.
En fonction de l’orientation retenue, l’une de ces grilles se retrouve nécessairement à l’intérieur du boîtier et doit donc être occultée.
Cette première plaque en acier vient précisément s’adapter à l’une de ces parois grillagées, afin de condamner l’ouverture non utilisée et d’optimiser le flux d’air.

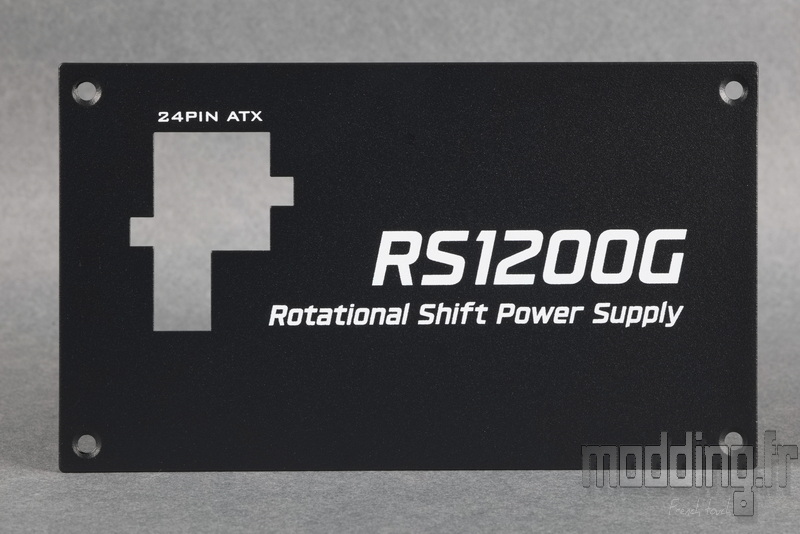

Cette seconde plaque vient occulter l’autre paroi grillagée, tout en laissant apparents les connecteurs du câble ATX présents sur cette face.
Elle est marquée du nom de l’alimentation, car c’est cette plaque qui reste visible lorsque la RS1200G est installée de manière classique, avec ses prises orientées vers l’avant du boîtier.
Dans cette configuration, l’inscription demeure visible lors de l’ouverture de la porte latérale opposée, celle donnant accès aux coulisses et à la gestion des câbles, apportant une finition à la fois propre et cohérente avec l’identité visuelle du bloc.

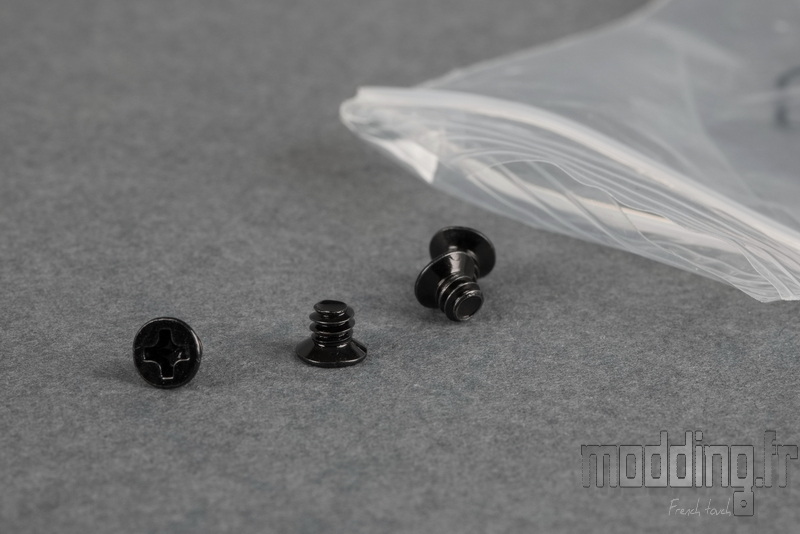

Quatre petites vis à tête fraisée sont fournies afin de permettre la fixation de l’une ou l’autre plaque sur le bloc d’alimentation.
Optionnel sur la RS1000G mais fourni d’origine avec la RS1200G, ce hub USB se présente sous la forme d’un module en plastique mesurant 132,5 mm de long, 34,7 mm de haut et 12,7 mm d’épaisseur.
Il dispose de cinq ports USB internes, identiques à ceux présents sur la carte mère.
Ce hub offre ainsi une connectivité supplémentaire, directement alimentée par la RS1200G, ce qui simplifie la gestion des câbles et contribue à un montage plus propre, notamment du côté du compartiment principal lorsque plusieurs périphériques nécessitent ce type de connexion.
Cette solution permet également de multiplier les ports USB internes sur des cartes mères n’en proposant qu’un seul, tout en évitant le recours à des doubleurs souvent moins élégants et parfois moins pratiques.

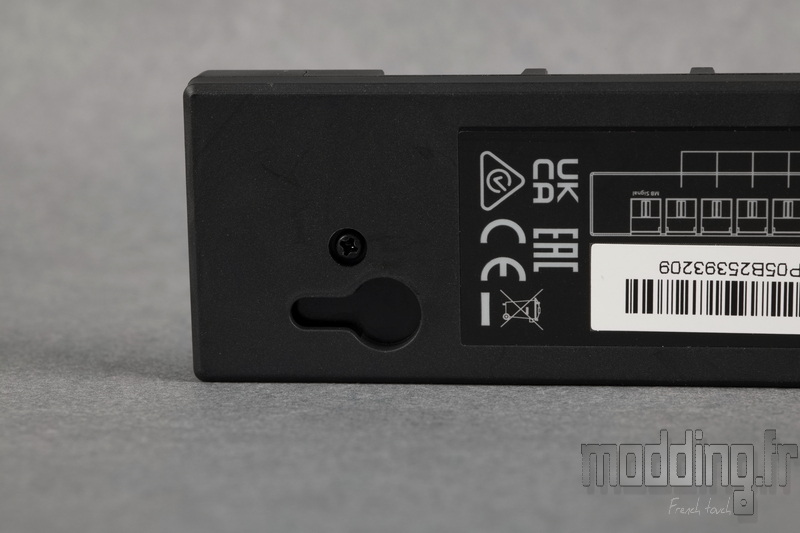

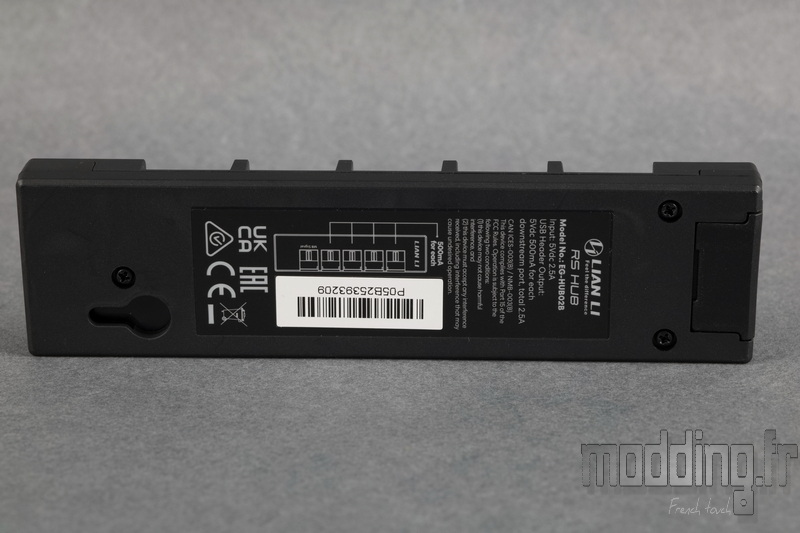

À l’arrière, on retrouve une étiquette d’identification ainsi que le dispositif de fixation du module.

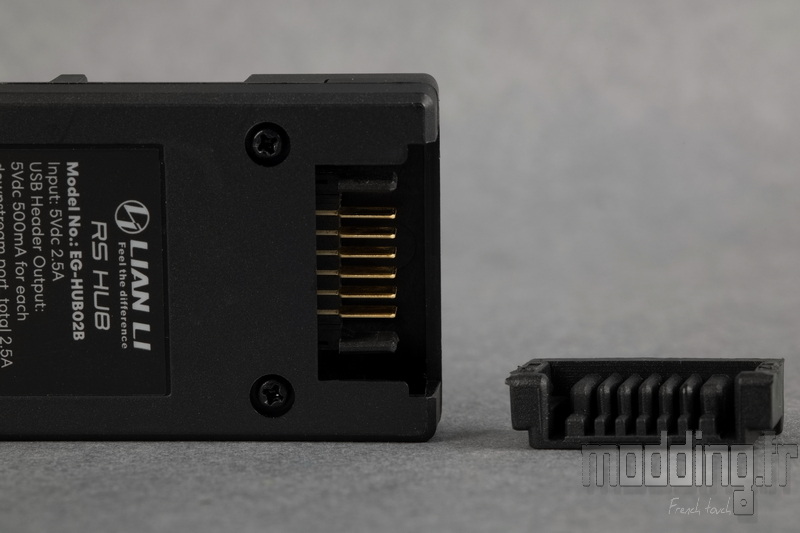

À l’une des extrémités du module, on trouve un capuchon de protection destiné à préserver la connectique d’alimentation du hub. Celui-ci est naturellement retiré avant l’installation du hub directement sur la RS1200G.
Ce hub USB vient se fixer directement sur l’une des parois du bloc d’alimentation, juste sous les connecteurs.
Le système de fixation repose sur un orifice situé à l’extrémité de la face interne du module, garantissant un maintien sûr et stable une fois le hub en place.
Lian Li propose également une alternative d’installation, permettant de déporter le hub à distance du bloc d’alimentation.

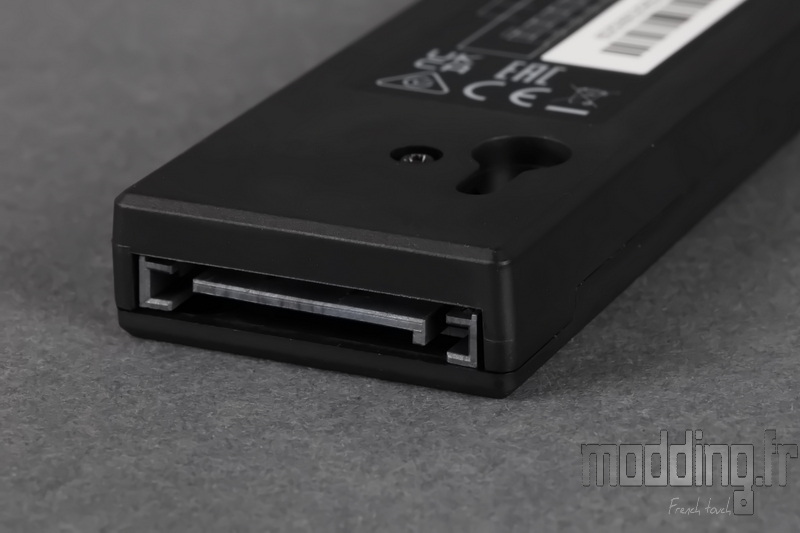

Positionné sur le bord du module, nous avons une prise SATA, destinée à l’alimentation du hub.
Dans cette configuration, le module s’appuie sur des plots magnétiques, facilitant sa fixation sur l’une des parois en acier du châssis. Il ne reste alors plus qu’à l’alimenter à l’aide de l’un des câbles SATA fournis avec la RS1200G.
Comme tout hub (USB, PWM, ARGB), celui-ci doit être relié à la carte mère afin d’assurer la communication avec le système et les différents logiciels pilotant les périphériques connectés.

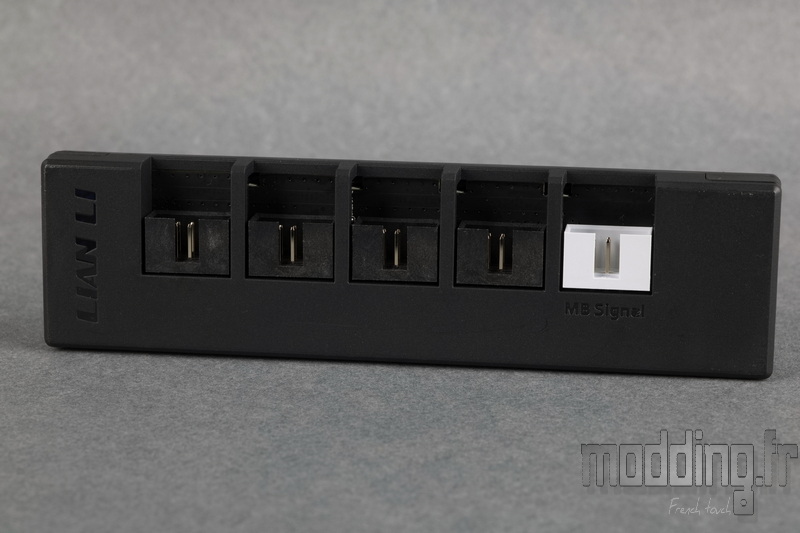

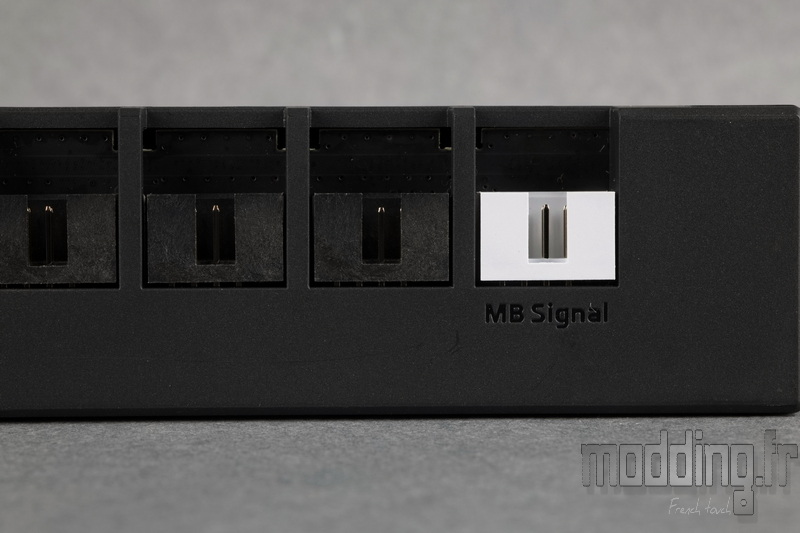

La liaison s’effectue via la prise USB blanche “MB Signal”, sur laquelle vient se brancher le câble reliant le hub à la carte mère.
Les dispositifs accessoires se connectent ensuite sur l’un des quatre autres ports USB disponibles.
Lian Li fournit deux câbles de liaison.

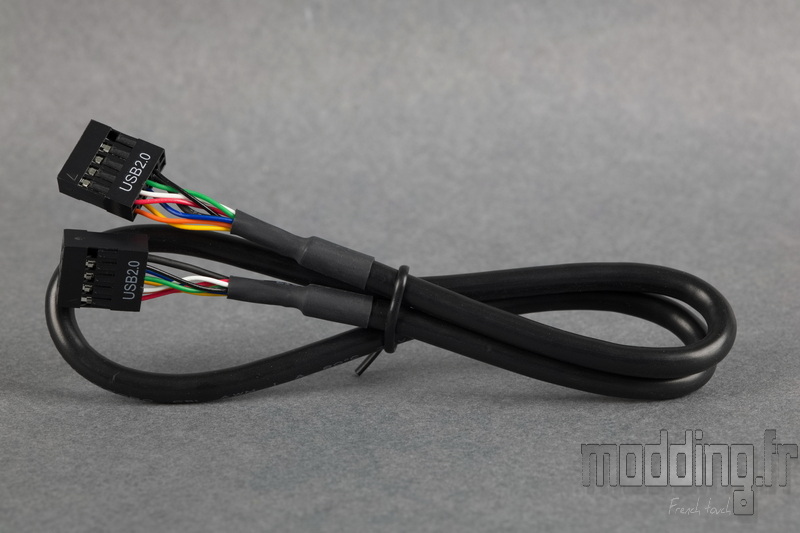

Le premier est équipé d’une prise USB interne à chacune de ses extrémités et permet de relier directement le hub à un port USB interne de la carte mère.

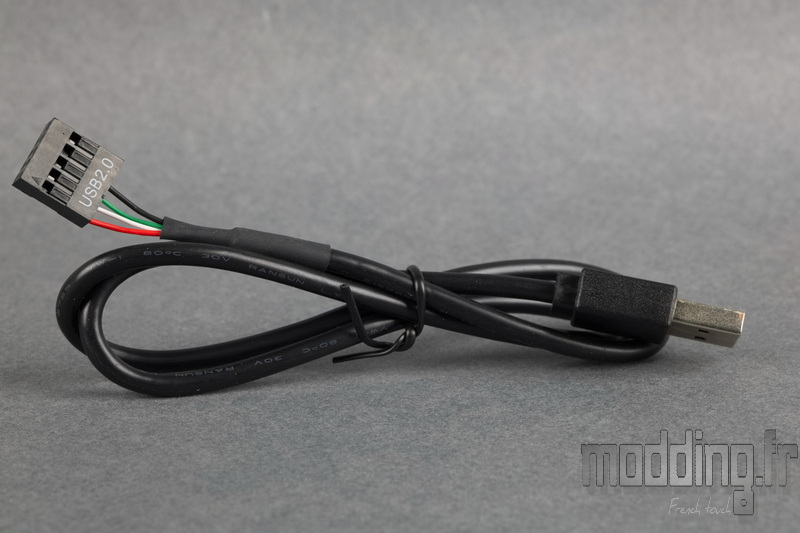

Le second câble est doté d’une prise USB interne à l’une de ses extrémités et d’une prise USB Type-A à l’autre. Il permet ainsi de connecter le hub à l’un des ports USB disponibles sur le panneau arrière de la carte mère.
Deux solutions s’offrent alors à nous :
- soit le boîtier dispose d’une ouverture côté coulisses, permettant de faire passer directement la prise USB Type-A vers l’extérieur ;
- soit l’on fait cheminer le câble vers le compartiment principal, à l’image du premier câble, avant de le diriger vers l’une des équerres d’extension du boîtier.

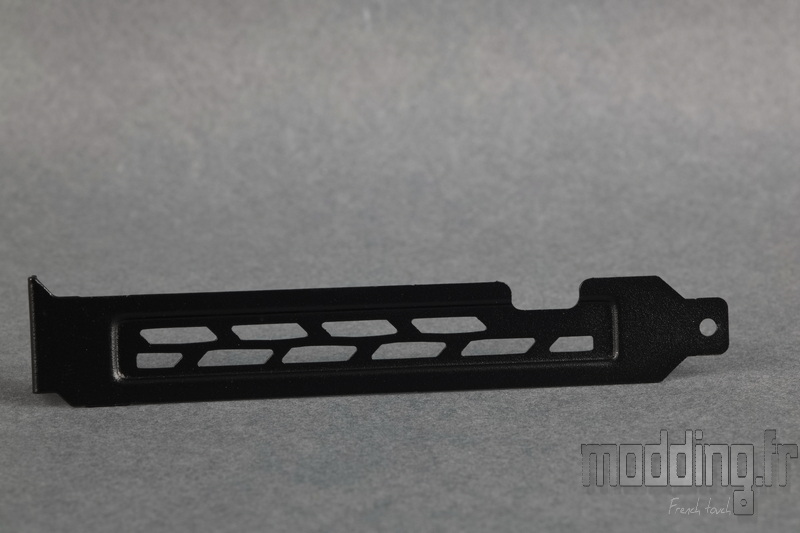

Dans ce second cas, l’équerre d’origine est retirée et remplacée par l’équerre fournie par Lian Li, laquelle intègre une encoche dédiée permettant le passage propre du câble vers l’extérieur du boîtier.
Les spécifications :
| Modèle |
RS1200G |
| Puissance continue |
1200 W |
| ATX Version |
3.1 |
| PFC actif |
Facteur de puissance > 0.90 |
|
|
| Nombre de rails 12 V |
1 |
| +3.3V (A) |
20 A |
| +5V (A) |
20 A |
| +12V (A) |
100 A |
| +5Vsb (A) |
3 A |
| Puissance combinée max 12V (W) |
1200 W |
| Puissance combinée max 3.3V + 5V (W) |
100 W |
|
|
| Taille du ventilateur |
135 mm |
| Type de roulement |
FDB |
| Vitesse de rotation maximale |
2400 tr/min |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
| UVP (protection contre les sous-tensions) |
Oui |
|
|
| Certification 80 Plus |
Gold |
| PPLP.INFO |
Gold |
| Cybenetics |
Platinum |
|
|
| Dimensions (L x H x P) |
150 x 86 x 150 |
| Poids1.66 |
1.66 kg |
| Couleur |
Noir ou blanc |
| Gestion modulaire des câbles |
Complète |
| Câbles gainés |
Non |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
10 ans |
