L’alimentation :
Tout comme les câbles, le bloc d’alimentation a aussi droit à sa tenue de soirée avec le logo In Win imprimé.
On soulève le rabat et on fait tomber tout en douceur….

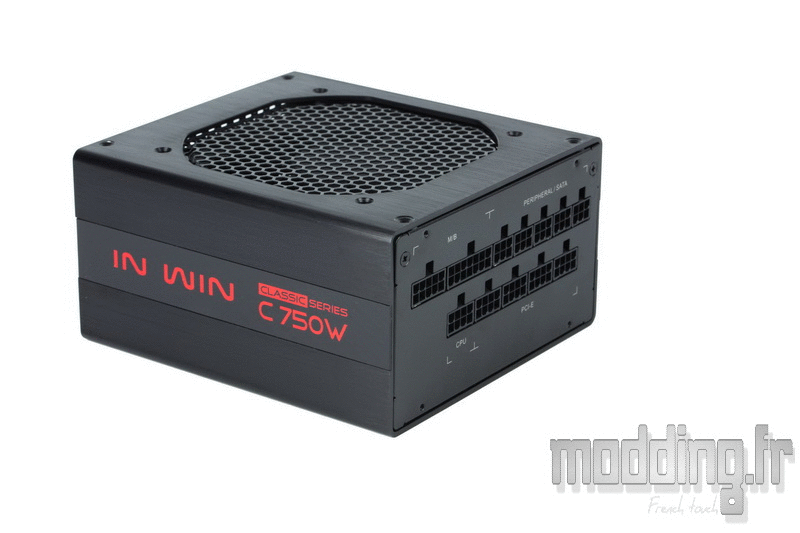

Sur les cotés nous avons une partie plastique noire où viennent s’incruster, en rouge, le logo de la marque ainsi que le nom de la série et celui du modèle.
En jouant avec la lumière on remarque que cette structure en plastique revêt un aspect brillant et de plus les lettres rouges sont métallisées.
Mais ce qui surtout nous interpelle! c’est en fait la matière dont est constitué le capot de l’alimentation : tout en aluminium!
De l’aluminium anodisé noir et doté d’un bel aspect brossé!!!
Le nom et le logo sont toujours à l’endroit quelque soit le sens où nous disposons le bloc d’alimentation.
Ici avec le ventilateur au-dessus.
Là avec le ventilateur en dessous.
Le bloc mesure 150 mm de large sur 86 mm de hauteur pour une profondeur de 165 mm.
La partie arrière du bloc est occupée par une large grille en nid d’abeille.
Nous y trouvons la prise secteur accompagnée de l’interrupteur marche/arrêt.
Sur le dessus du bloc, nous avons un large autocollant indiquant le nom du modèle ainsi que le logo de la certification 80+ Platinium.
On trouve aussi les caractéristiques électriques de la C750.
In Win prend le parti de doter son alimentation de 4 rails 12V délivrant chacun un maximum de 25 A…. Multi rails.. Mono rail…. Il y a le pour et les contres…
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.
C’est sur cette face que l’on trouve notre “belle” étiquette interdisant l’ouverture du bloc d’alimentation si on veut que la garantie soit toujours effective.
Pour rappel, In Win pousse cette garantie à 7 ans!
Les différentes vis ont une empreinte Torx.
La C750 comme la C900 est une alimentation de type “Full” modulaire.
On trouve donc sur la partie avant, les différentes prises correspondant aux différents câbles…
On remarque dans un premier temps que la connectique ATX est de type double prises…. pour autant on retrouve les 24 broches avec 14 d’un coté et 10 de l’autre…
5 prises sont dédiées pour les périphériques et 4 pour les ports PCIe.
Nous n’avons qu’une seule prise CPU! c’est aussi le cas de C900. Une alimentation qui ne vise pas l’overclocking extrême, un argument conforté par la présence du multirail.
En prêtant un peu plus attention à la périphérie de cette partie du bloc, nous remarquons qu’en fait la coque en alu de la C750 est constituée d’une seule et unique pièce!!!
Cela permet notamment de casser les angles au niveau de la jonction des faces supérieure et inférieure avec les bords latéraux de l’alimentation.
Le dessous arbore une grille en nid d’abeille qui dissimule le ventilateur en 120 mm.
On reste dans la sobriété avec toujours la partie en aluminium brossé qui vient englober cette grille.
On remarque la présence, en plus des vis de la coque, de 4 autres vis se chargeant de maintenir le ventilateur en place.

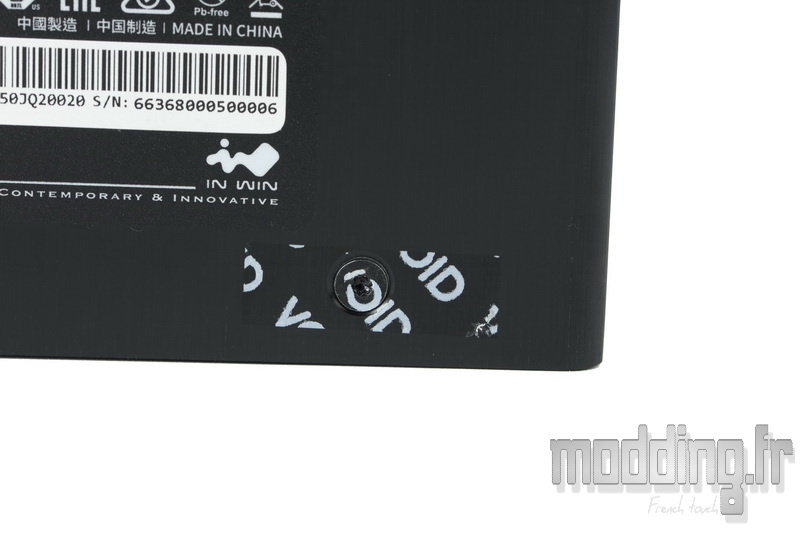

Bon OK…. nous avons osé! c’est pour vous permettre de voir ce que cela fait quand on enlève l’étiquette de scellé…
En partie en tout cas…
… Cela permet surtout de montrer ce qui se cache sous ce carénage en aluminium.
Une fois que nous avons retiré la totalité des vis, nous faisons glisser la structure interne de l’alimentation tel un tiroir tout en accompagnant le ventilateur et sa grille.
Nous ne constatons aucune présence de point de soudure au niveau de cette structure en alu!!!
A croire que le bloc a été creusé dans la matière… La finition est excellente!
Le ventilateur qui se charge de refroidir l’ensemble de la partie électronique est de la marque ADDA et porte la référence : AD1212DX-A70GL.
Si on se réfère à ce ==> tableau <==, le D de DX signifie une vitesse de type “Ultra Low” et le GL identifie un mode “Low Noise” assuré par un roulement de type Hypro Bearing.
Un ventilateur qui devrait se faire très discret.
Si jamais nous prend l’envie d’en changer, il faut alors faire sauter la pâte qui envahit la prise.
PCB vert…
Nous avons un aménagement optimisé des différents composants électroniques pour faciliter le passage de l’air et ainsi améliorer le refroidissement avec un minimum de flux d’air.
De plus l’absence totale de câble facilite cet aménagement aéré!
Les prises sont directement soudées au PCB secondaire. Cela évite toute déperdition et renforce la qualité du signal électronique en éliminant un maximum de bruit. On va au plus direct en éliminant les intermédiaires….
Du coup, nous avons une meilleure efficacité du rendement avec un flux plus stable et un minimum d’interférence.
Le tout génère moins de chaleur par rapport aux câbles ce qui permet d’opter pour un ventilateur “Ultra Low Speed”.
In Win fait appel aux condensateurs japonnais plus fiable dans le temps.
La marque aime multiplier les éléments au sein de son alimentation et on note la présence de deux gros condensateurs là où la concurrence place généralement qu’un seul élément de ce type (certes encore un peu plus gros pour certains…).
Les différents Mosfets sont au contact de radiateurs surdimensionnés.
On note la présence, prés des deux gros condensateurs, de convertisseurs DC to DC qui permettent de fournir le 5 V et 3.3 V à partir du 12 V pour une meilleure efficacité et une tension plus stable.
L’alimentation C750 bénéficie des protections classiques : OCP/ OVP / UVP / SCP / OTP / OPP.
