Le bloc d’alimentation :
Le bloc de l’Hexa+ 500 est de couleur noir satiné. Le capot est composé d’une tôle de faible épaisseur.
Il mesure 150 mm sur 140 mm pour une hauteur de 86 mm.

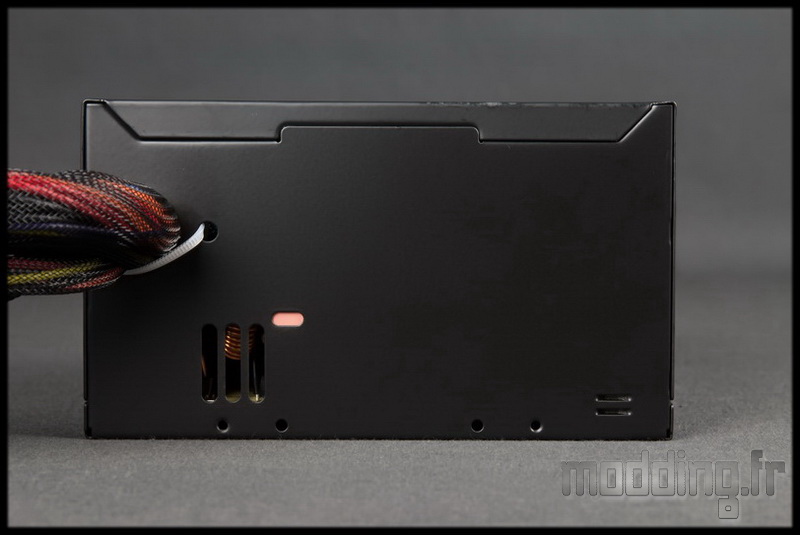

Coté sortie câble, peu de chose à dire vu que l’Hexa+ 500 n’est pas modulaire.

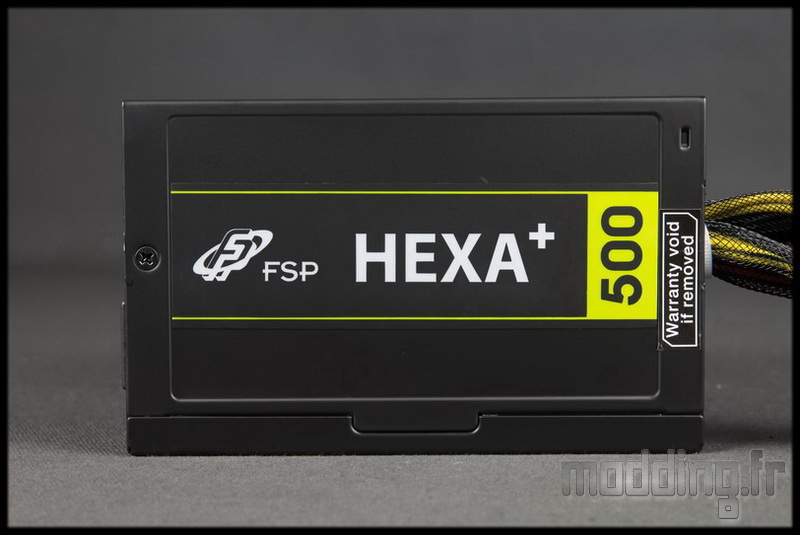

Sur les cotés du bloc, nous avons un autocollant portant le nom de la marque ainsi que celui du modèle et sa puissance.
Une étiquette “Waranty void if removed” vous interdit l’accès à l’une des vis du capot sous peine d’annulation de la garantie. Celle-ci étant portée à 3 ans.

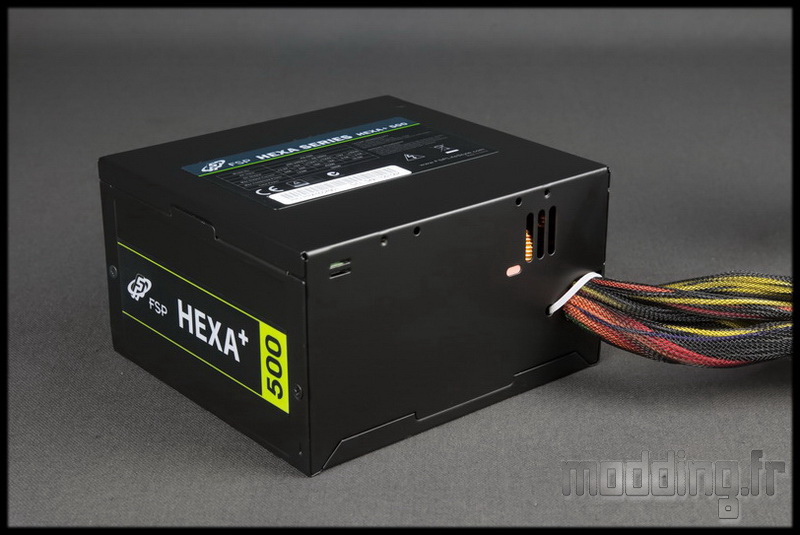

Que l’on mette le bloc ventilateur dessous….

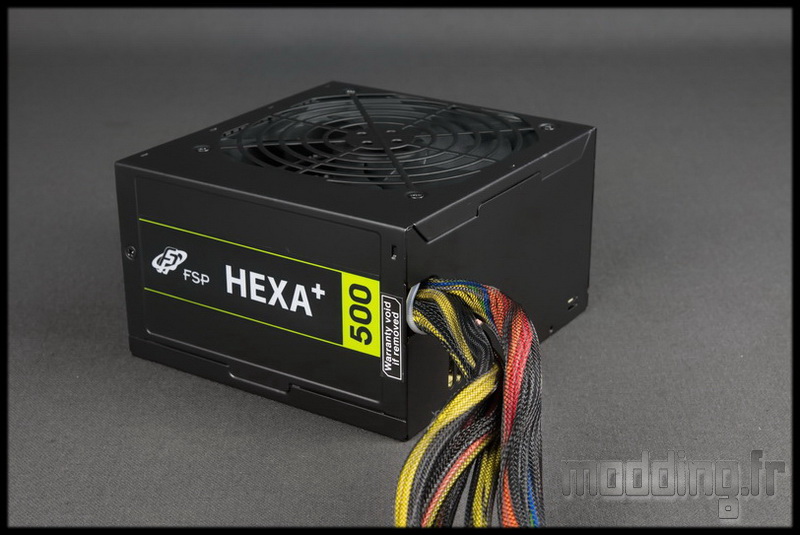

Ou ventilateur dessus, l’autocollant se retrouve toujours dans le bon sens. (du moins dans le cas d’un boitier ATX).

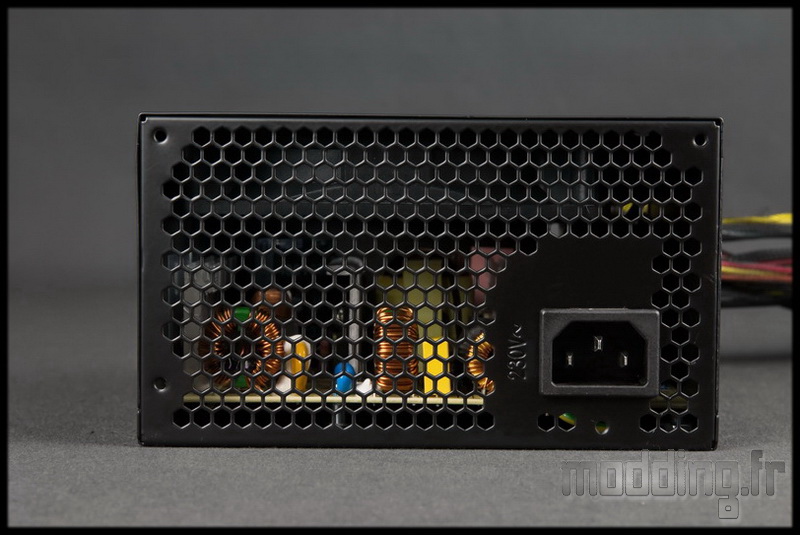

A l’arrière, nous avons une grande grille en nid d’abeille qui laissera facilement sortir l’air chauffé par les composants électroniques.
Nous avons bien sur la prise secteur mais elle n’est pas secondée par un interrupteur…

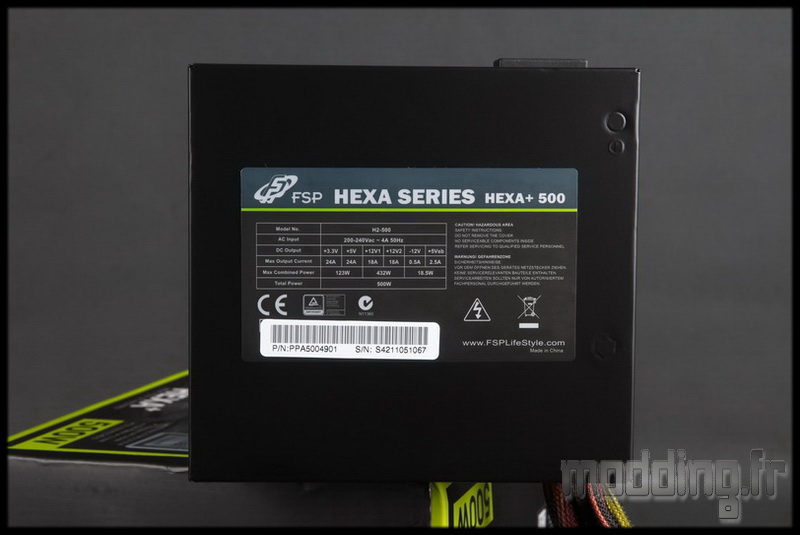

Sur le dessus, nous trouvons un autocollant regroupant notamment le tableau des caractéristiques électriques de l’HEXA+ 500.
L’alimentation est doté d’un double rail en 12V qui procure 18A chacun.

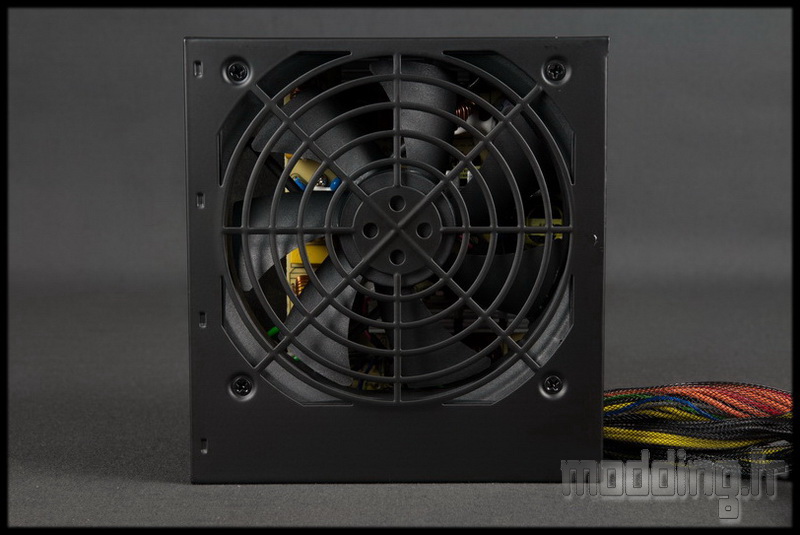

Sur le dessous nous apercevons le ventilateur en 120 mm qui se dissimule derrière une grille. Cette dernière fait partie intégrante du carénage du bloc.

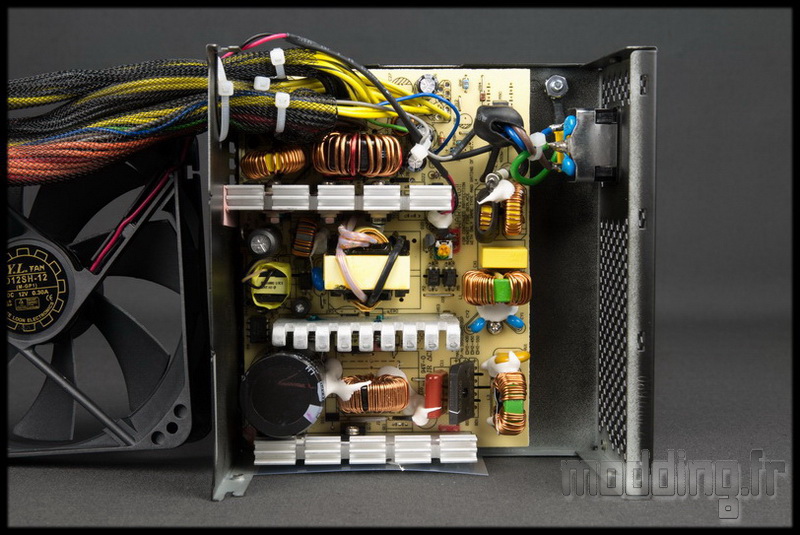

Un petit coup d’œil à l’intérieur du bloc avec un PCB jaunâtre contenant les différents composants et condensateurs de l’alimentation.
Les radiateurs sont peu dimensionnés et les fils du ventilateurs sont à priori soudés à même la carte (à priori car un amalgame de pâte blanche vient dissimuler le tout).

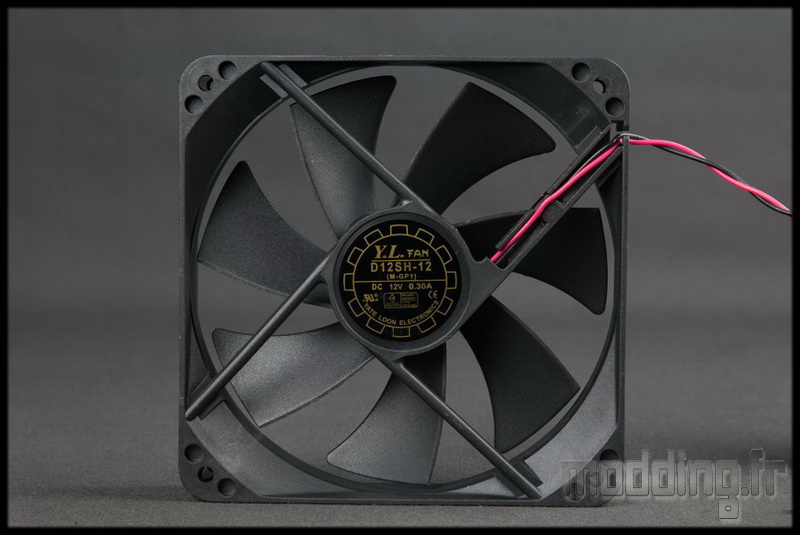

Le ventilateur en 120 mm de couleur noire avec ses 7 pales.
Il s’agit d’un Yate Loon D12S-12. D’après le site Yate Loon, le ventilateur tourne à une vitesse maximale de 2200 tr/min avec un débit d’air de 88 CFM (150 m3/h).
