L’alimentation :
Cela a beau être une alimentation d’entrée de gamme, Enermax soigne la finition de son bloc tout en proposant un style relativement sobre.
Nous restons dans une teinte monochrome où le noir prédomine clairement, et ce jusqu’aux fils composant les différents câbles.
Toutefois, la marque n’a pas pu résister à insérer une petite touche de rouge en apposant son logo.

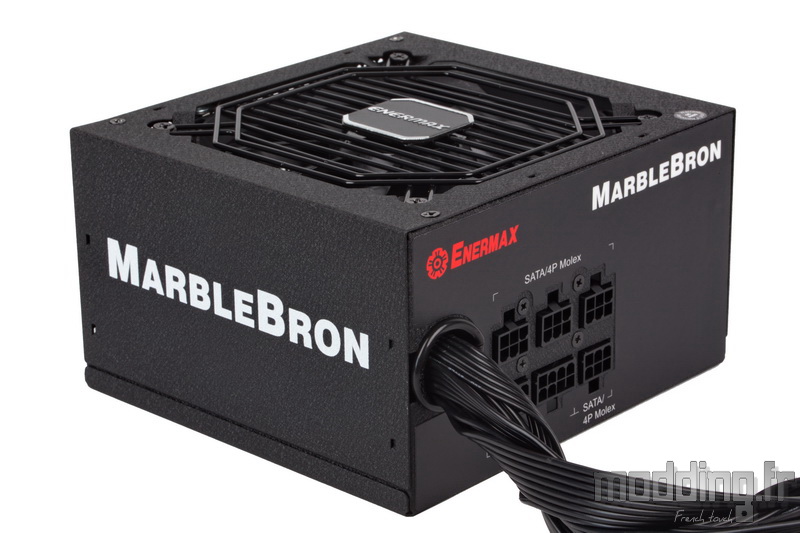

La faible profondeur de ce bloc, 140 mm, lui permet de prendre place dans de nombreux boitiers PC.

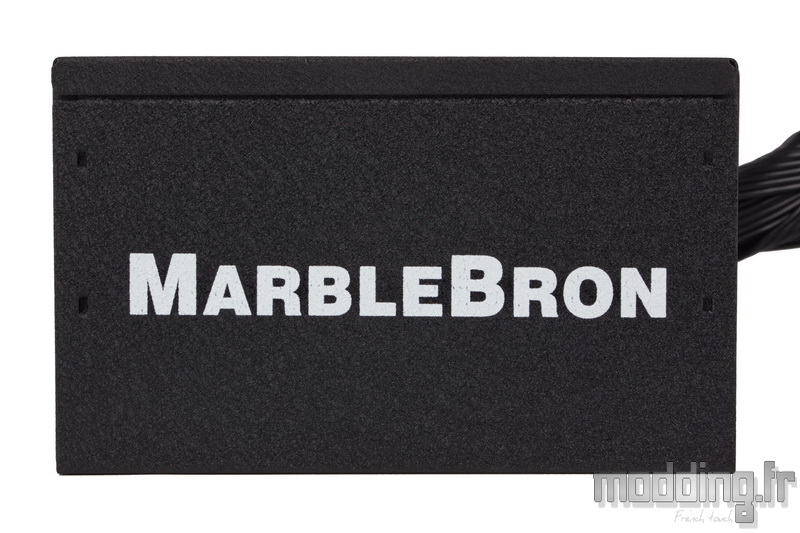

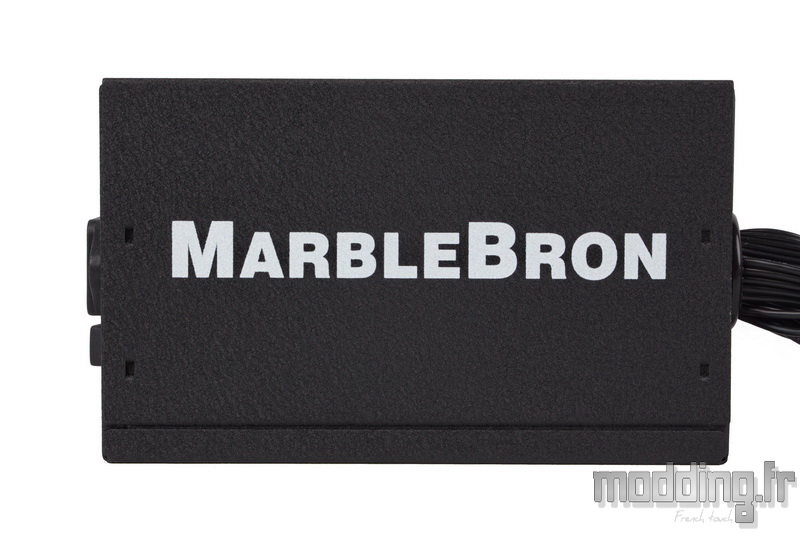

Les côtés du bloc affichent fièrement le nom de la gamme MarbleBron.
Il apparait en lettres blanches, ce qui contraste efficacement avec le fond noir du carénage.
En plus d’une impression directe sur le carénage, nous remarquons surtout l’aspect du revêtement qui couvre ce carénage. Un aspect qui présente un relief particulier, se démarquant ainsi de la concurrence.
De quoi hésiter à dissimuler la MarbleBron sous le cache-alimentation du boitier PC…
Le nom se retrouve toujours à l’endroit quelque soit le sens dans lequel nous positionnons le bloc d’alimentation.

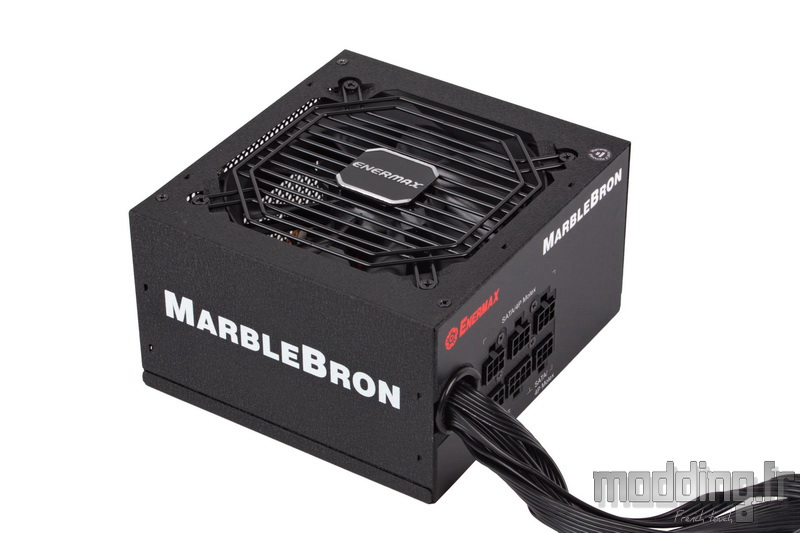

Ici avec le ventilateur au-dessus.
Et là, avec la face ventilée face contre terre.

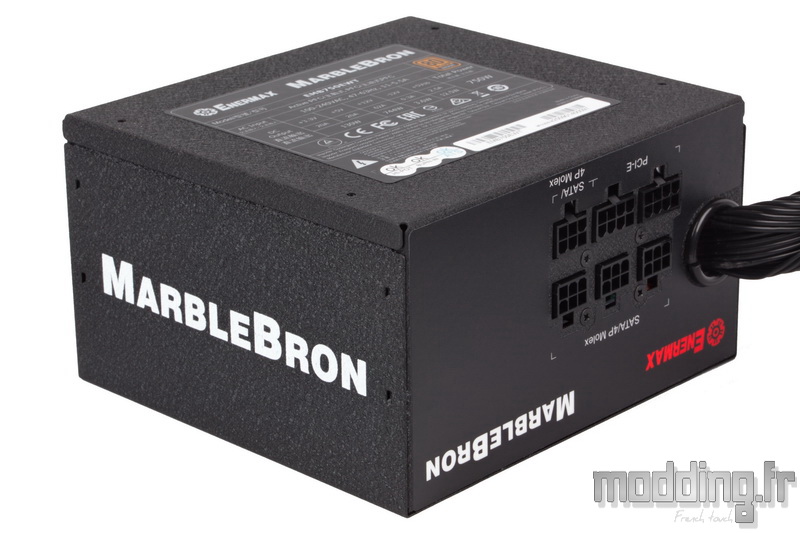

Cependant, on peut remarquer qu’Enermax privilégie la position ci-dessus à la vue des inscriptions en place sur la paroi où l’on branche les câbles.
Le côté opposé demeure identique et l’on retrouve donc le nom de la série directement imprimé sur le revêtement du bloc.

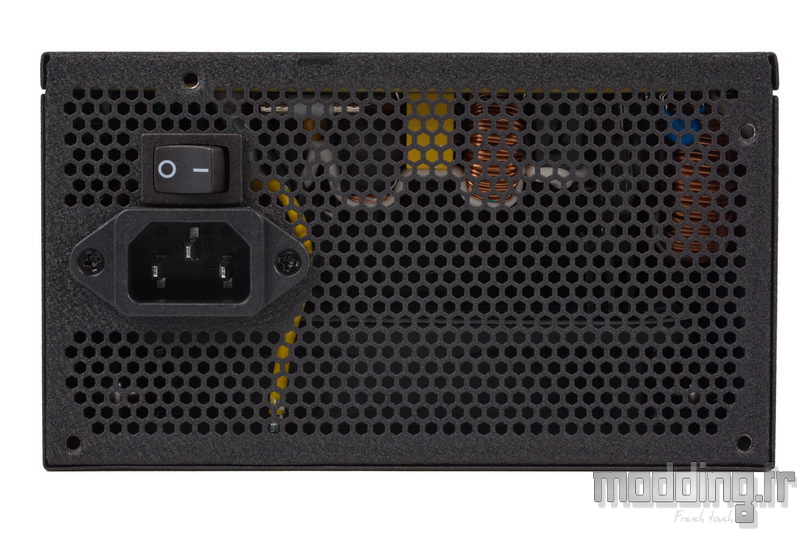

L’arrière du bloc présente une large grille en nid d’abeilles.

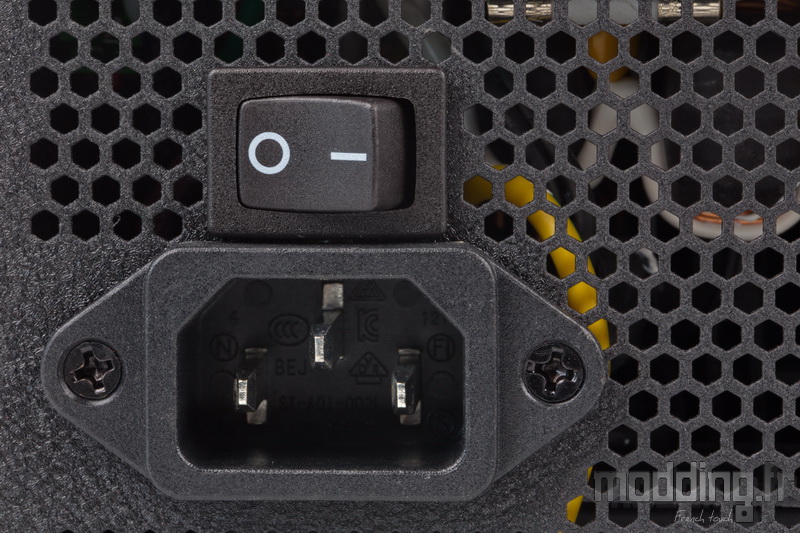

Elle vient d’ailleurs au plus près de la prise secteur.
Cette dernière s’accompagne de son interrupteur marche/arrêt.
L’aspect en relief de la peinture se propage sur l’ensemble des parois de l’alimentation, et ce même au niveau de cette grille.

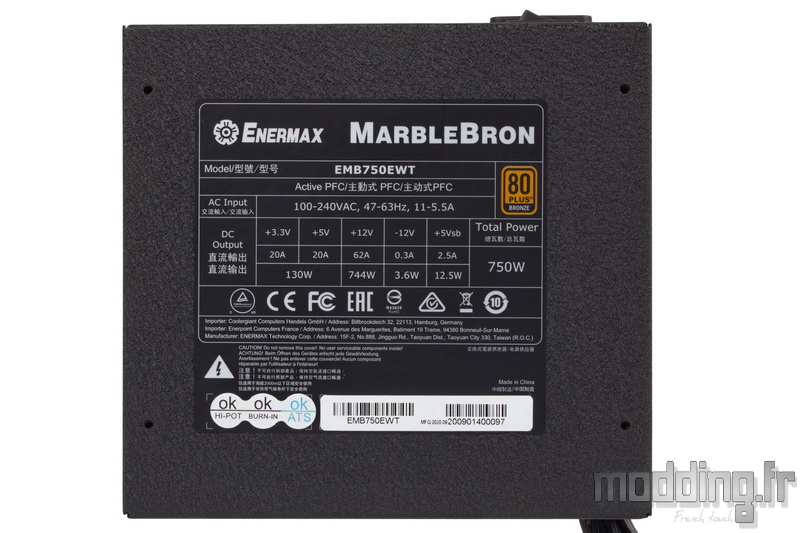

Sur le dessus du bloc, nous avons un large autocollant reprenant le logo de la marque, le nom du modèle ainsi que le logo de la certification 80+ Bronze.
On trouve aussi les caractéristiques électriques de la MarbleBron 750W.
Enermax prend le parti du concept monorail. Dans notre version en 750 W, le 12 V est doté d’une intensité de 62 A.
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.
La série MarbleBron présente une gestion semi-modulaire des câbles.
Seuls les câbles ATX et CPU demeurent solidaires du bloc, les autres sont donc amovibles et notamment les câbles PCIe.

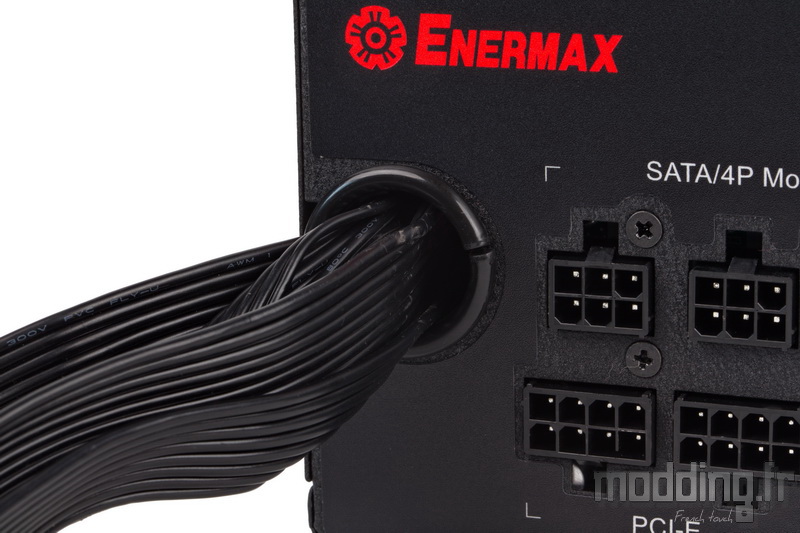

Une bague en plastique protège les fils de la paroi du bloc.

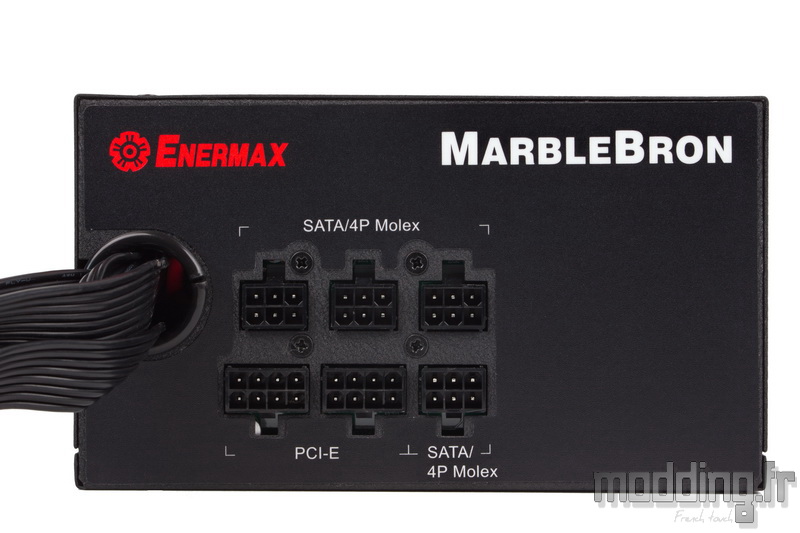

Autant sur les parois latérales, Enermax passe par une impression directe sur la peinture, autant sur cette paroi la marque décide de mettre en place un large autocollant, certes noir, mais lisse.
Une planche adhésive qui vient dissimuler le bel aspect en relief de cette peinture…

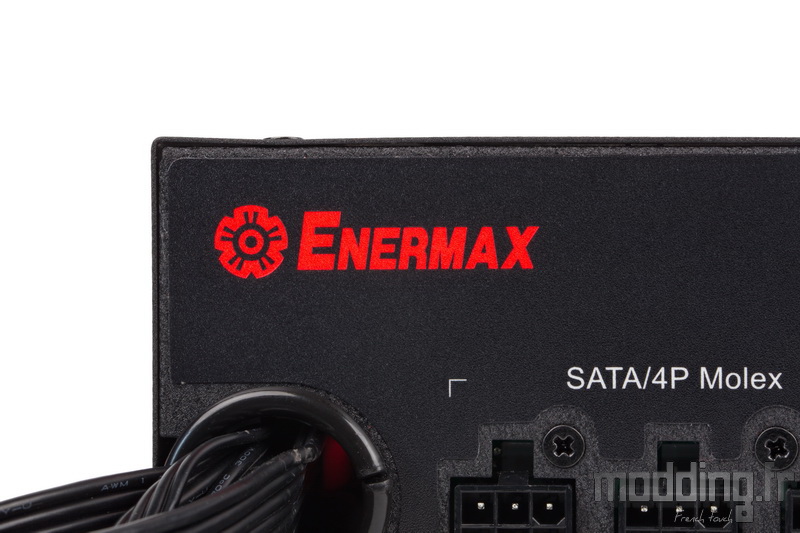

Au-dessus de la sortie des câbles, nous avons le logo Enermax tout de rouge vêtu qui contraste avec ce fond noir uni.

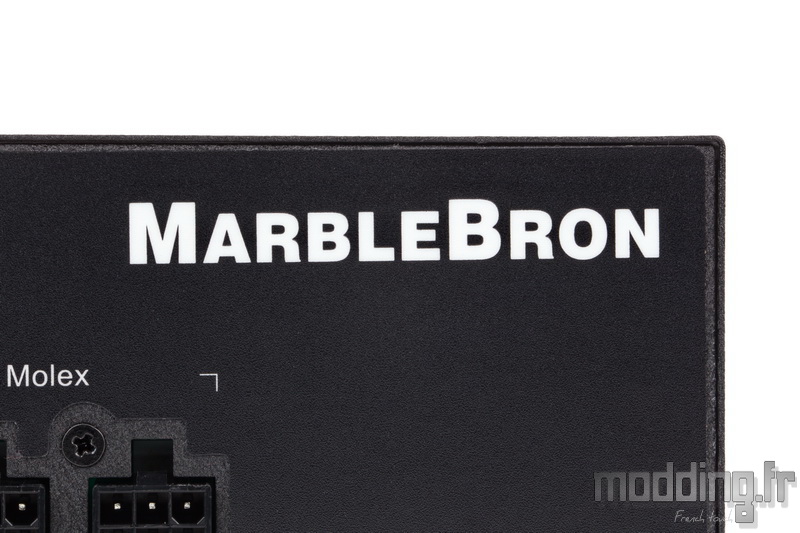

Dans le coin opposé, nous retrouvons le nom de la série.
Les différentes prises sont identifiées.
Nous avons deux prises afin de connecter les câbles PCIe et quatre prises sont dédiées aux câbles destinés aux périphériques.

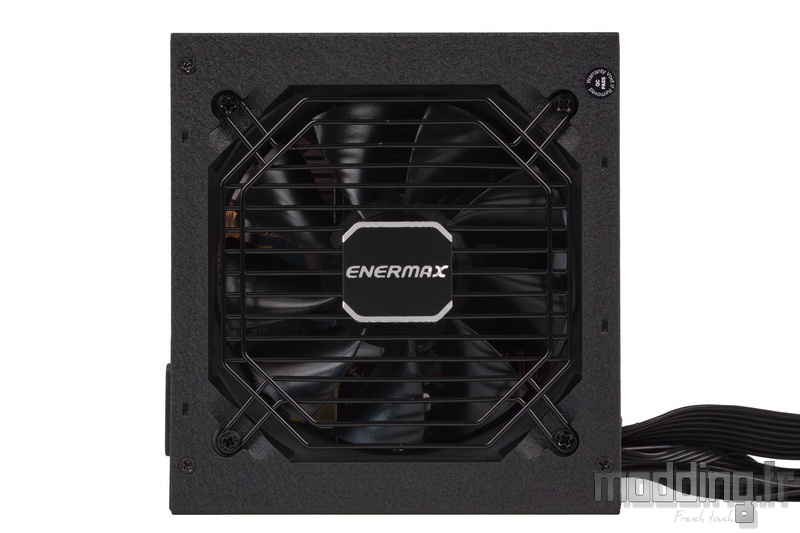

La face ventilée est identique à celle que nous avons vue sur la MaxPro II, si ce n’est l’aspect en relief du revêtement.
Un ventilateur en 120 mm se positionne derrière une simple grille métallique.
La grille affiche cependant une forme octogonale ou carrée avec ses coins largement biseautés.

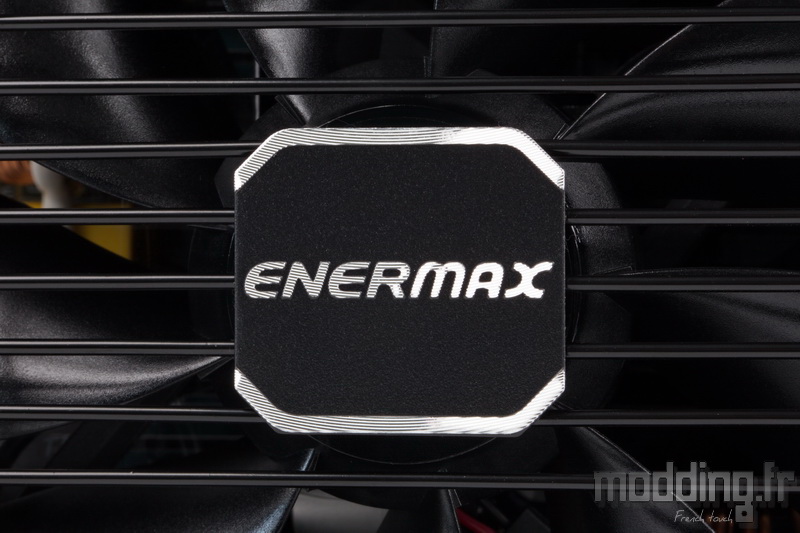

Une forme qui est reprise par une petite plaque positionnée au centre de la grille afin de dissimuler le centre des pales.
Le nom de la marque se présente avec un aspect métallisé qui se dégage du fond noir.

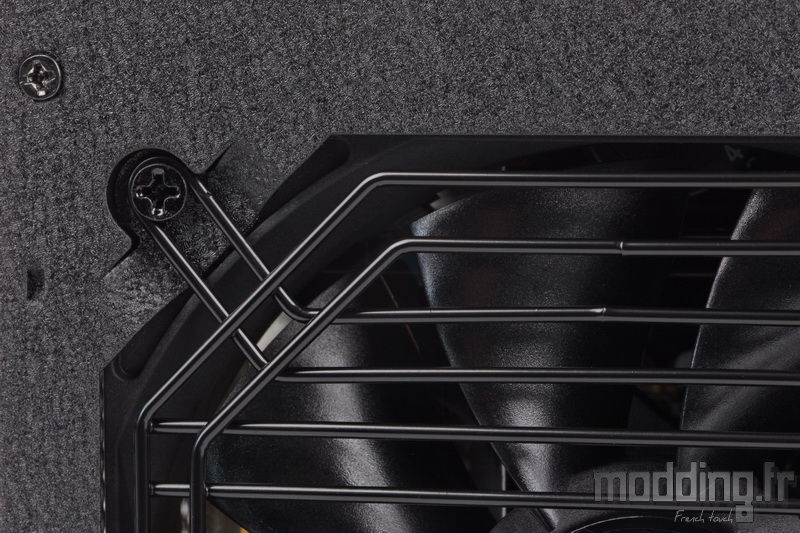

Cette grille est fixée à même le carénage par 4 vis spécifiques.
On note le décalage en interne des points de fixation pour qu’elle soit à fleur de la paroi du bloc.
4 petites vis à tête fraisée maintiennent les deux parties du carénage entre elles.
L’une d’elles est occultée par le fameux scellé “Warranty void if removed”.
La garantie est portée à 3 ans.
Nous retirons le scellé et nous ouvrons le bloc afin de dévoiler les entrailles de notre MarbleBron en 750 W.
Nous ne sommes pas surpris de retrouver le ventilateur qui prend aussi place au sein de la MaxPro II.

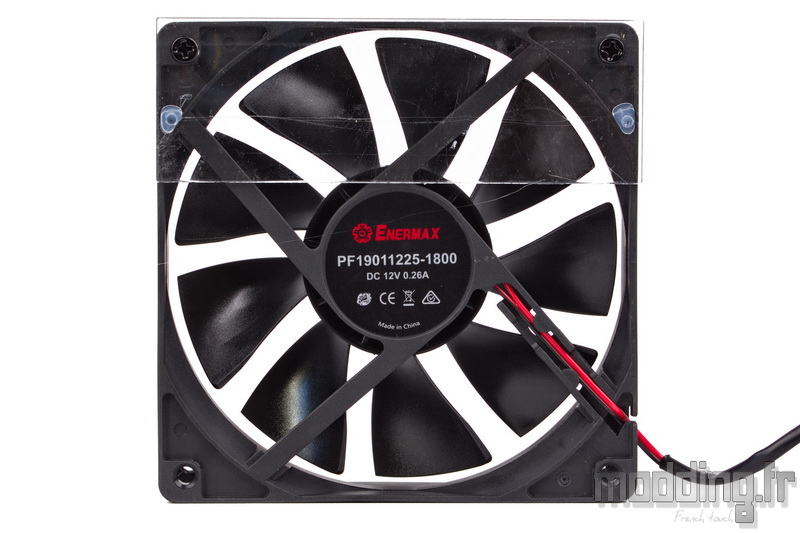

Le ventilateur (référence : PF19011225) arbore un diamètre de 120 mm.
Il ne dispose pas d’un mode hybride arrêtant le mouvement de ses pales à faible charge.
Néanmoins, Enermax introduit sa technologie SAC (Smart Airflow Control) qui limite la rotation des pales à une vitesse minimale tant que l’alimentation se situe sous un seuil fixé à 40 % de charge.
Au-delà, la vitesse augmente de manière exponentielle, pour atteindre un niveau sonore maximal au-dessus de 90 % de charge.

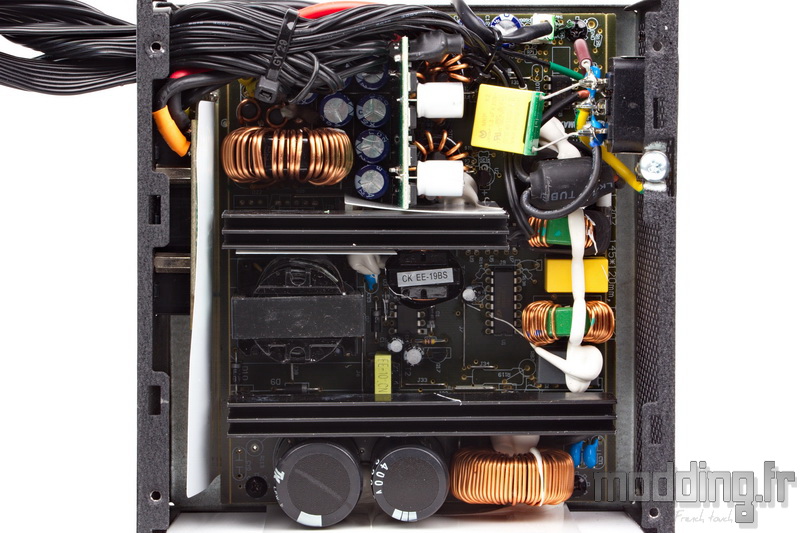

L’implantation des composants électroniques est relativement similaire à celle de la MaxProII que nous avons testée, si ce n’est que les radiateurs s’habillent de noir et que nous avons un second gros condensateur primaire lié à la puissance de 750 W de notre MarbleBron.
La différence notable est la mise en place d’un convertisseur DC to DC.
L’alimentation bénéficie, comme la majorité des alimentations, des protections SCP, OVP, UVP, OTP, OPP et SIP.

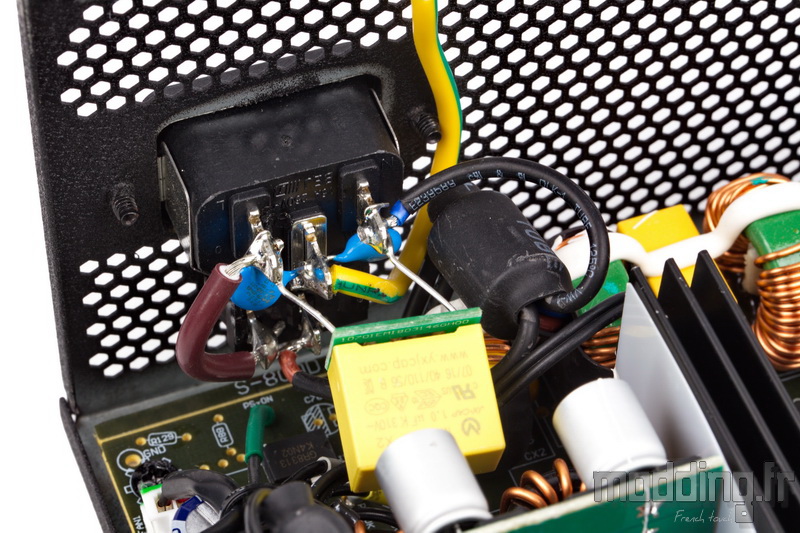

La partie AC (Alternative Current) s’associe avec des composants chargés de filtrer le signal électrique…

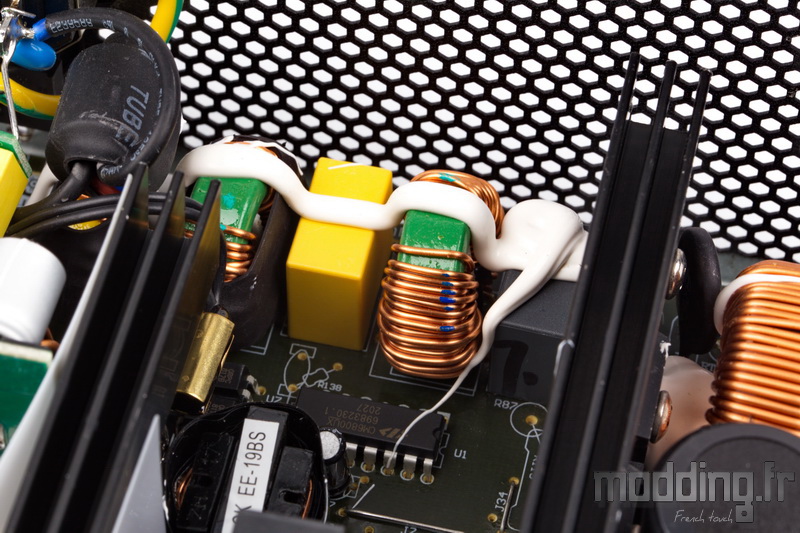

… Et de supprimer les interférences électromagnétiques grâce à des modules EMC/EMI.

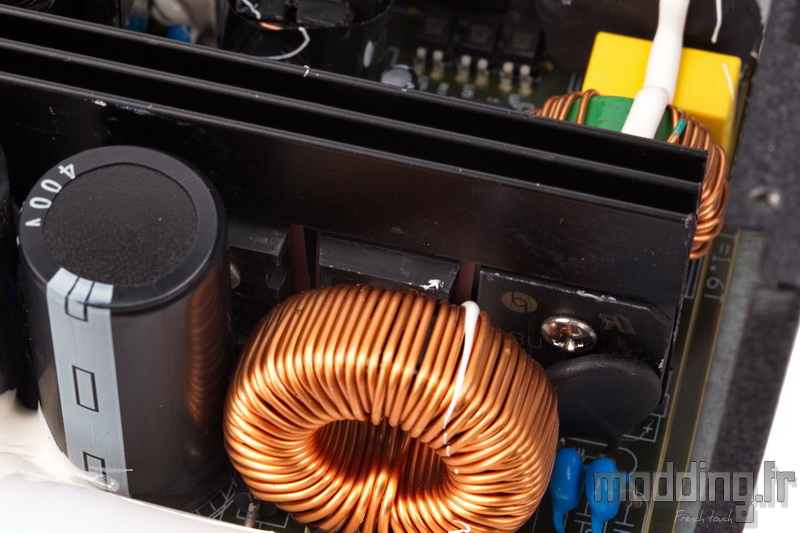

Un premier long et étroit radiateur vient refroidir les MOSFETs participant au module PFC (Correcteur du facteur de puissance), ainsi que les diodes chargées de rectifier la tension d’entrée.

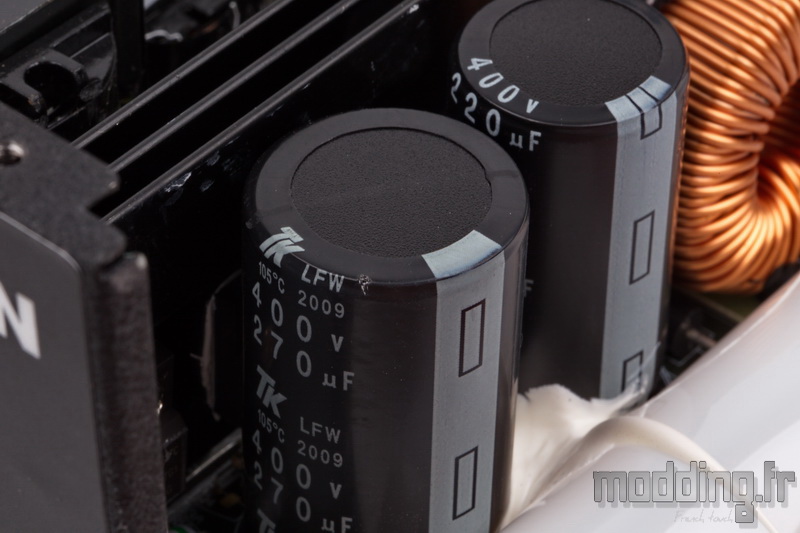

Enermax reconduit les condensateurs primaires de fabrication japonaise issus de la marque Toshin Kogyo. Ils se chargent de réguler la tension DC et peuvent fonctionner à une température maximale de 105°.
Notre modèle en 750 W dispose de deux unités dont une de 400 V / 270 uF et une autre de 400 V / 220 uF, ce qui engendre un total de 490 uF (capacité électrique).
Des caractéristiques qui restent éloignées des condensateurs présents sur une RM750x de Corsair (860 µF).

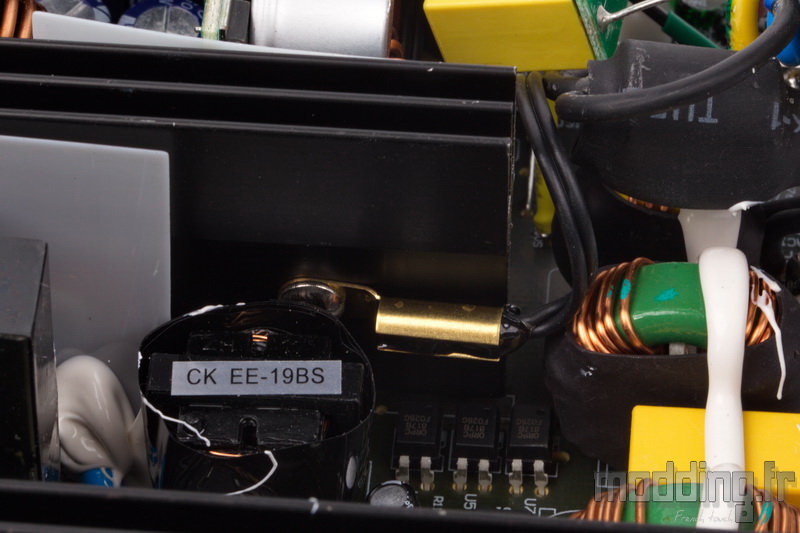

La présence d’une sonde fixée sur l’un des radiateurs laisse penser que la technologie SAC (Smart Airflow Control) s’associe à un contrôle lié à la température du bloc qui réajuste la vitesse de rotation du ventilateur en conséquence.

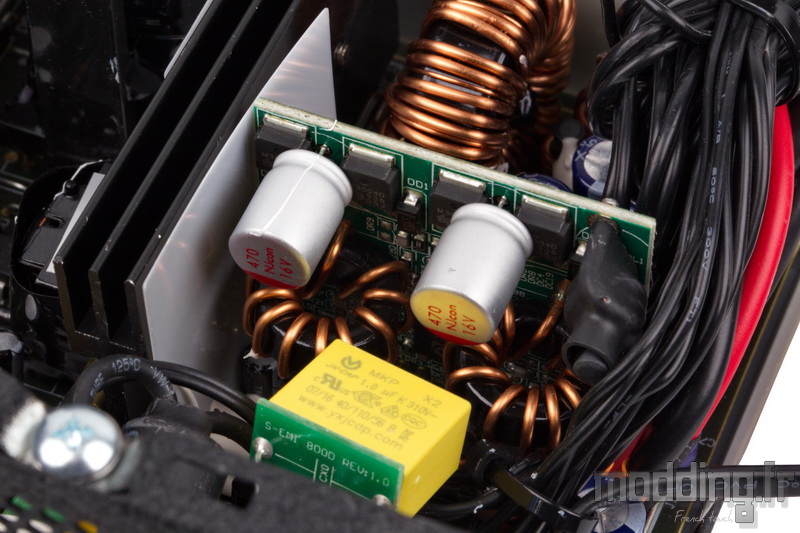

La nouveauté par rapport à la MaxPro II est donc la présence d’un convertisseur DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.

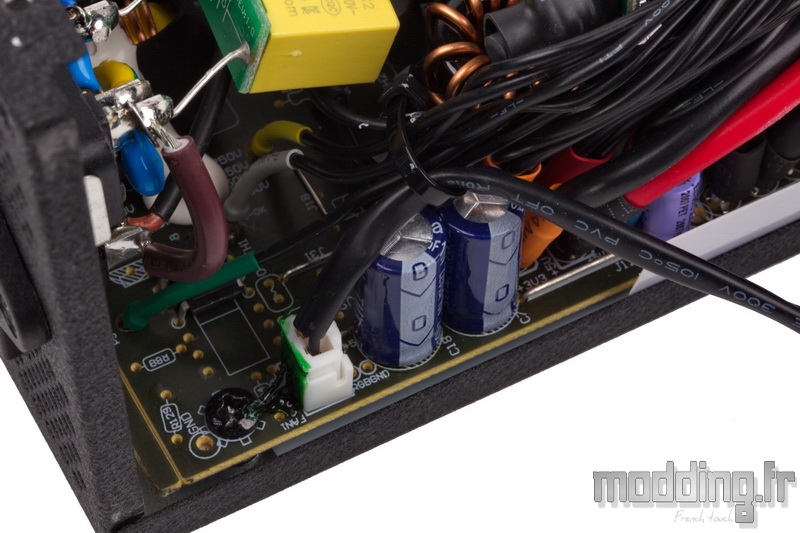

Le ventilateur est directement branché sur le PCB primaire.

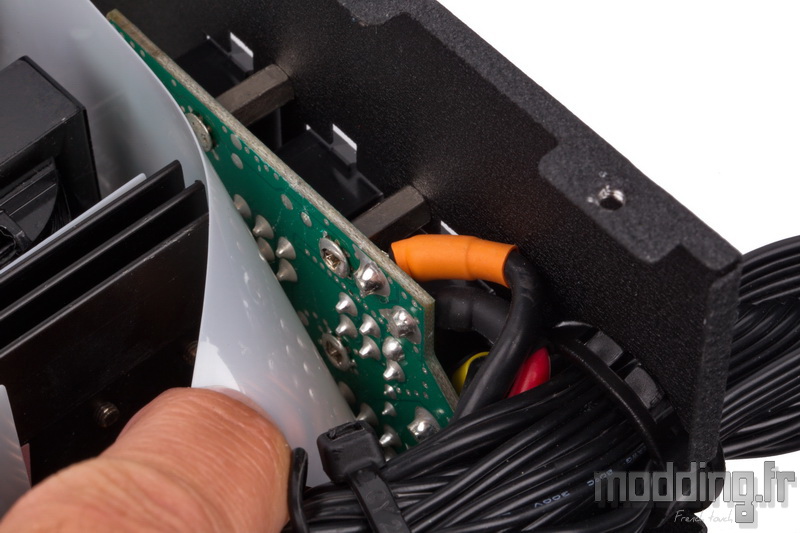

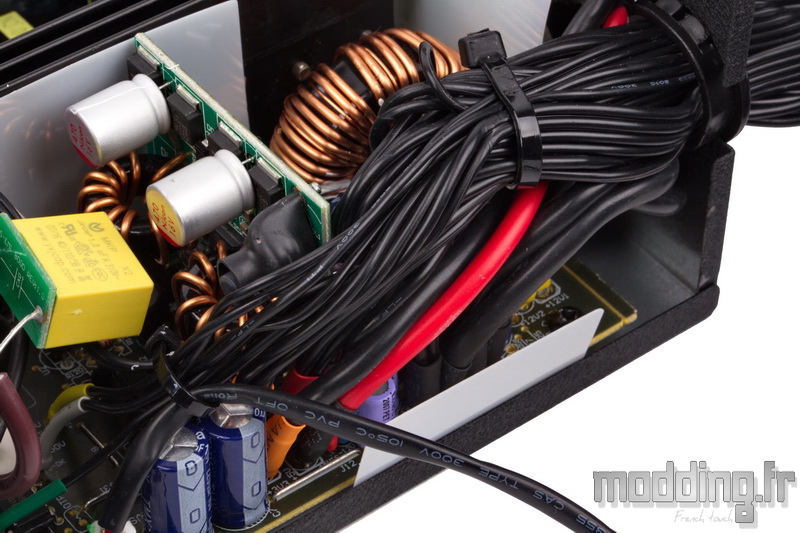

De conception semi-modulaire, nous retrouvons au sein de l’alimentation les différents câbles (ATX et CPU) qui sont soudés sur le PCB.
On constate qu’ils sont tous rassemblés sur le côté du bloc afin d’optimiser le brassage de l’air engendré par le ventilateur au sein des composants électroniques.
Le PCB secondaire n’est pas soudé sur le PCB primaire, la liaison passe par un réseau de câblage spécifique.
