Les tests :
Config de test :
Niveau sonore

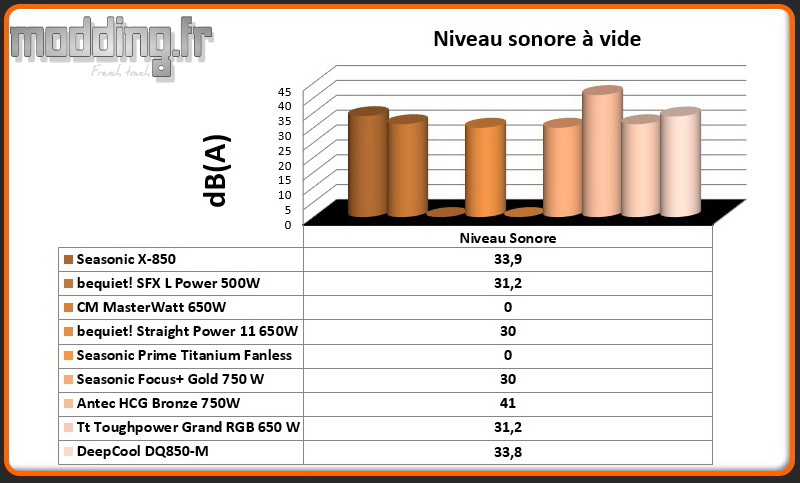

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurés en mode « normal »).

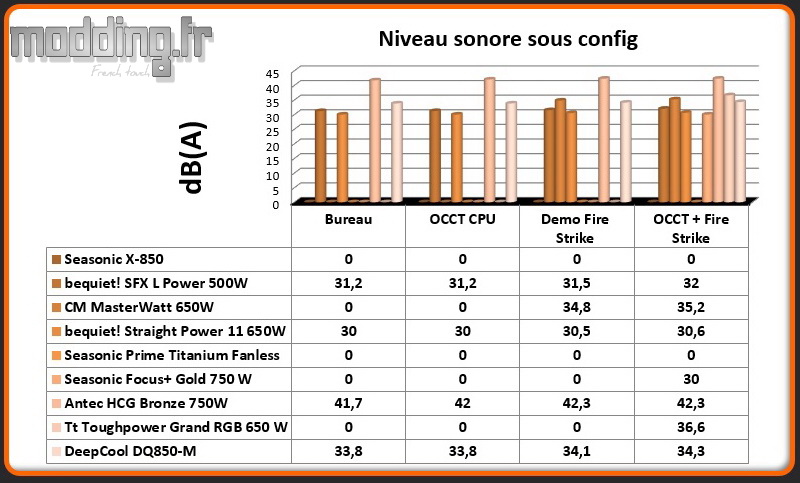

Un deuxième test : l’alimentation est intégrée dans la config de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 20 cm face au ventilateur, sous différents taux de charge :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
La DQ850-M n’est point dotée d’un mode hybride au niveau de sa ventilation, le ventilateur tourne donc en continu même lorsque le PC n’est que peu utilisé traduisant une faible charge.
Ce n’est pas la seule alimentation à se passer de ce type de mode.
Cependant, même si on ne peut qualifier le TF120 de bruyant, il peut s’avérer audible dans une config équipée d’une ventilation silencieuse, du moins lors d’une utilisation modérée du PC (bureautique).
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les paramètres d’économie d’énergie au niveau du bios sont activés.
Les relevés se font sous différentes configurations :
- PC éteint
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

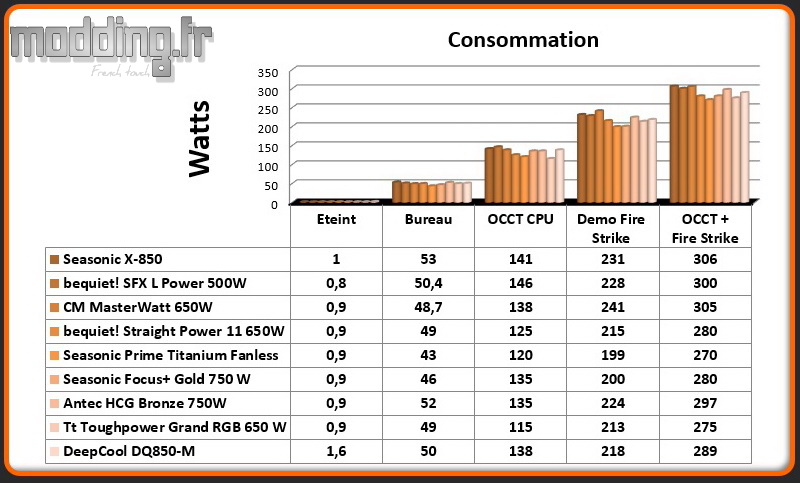

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64.
Les relevés se font sous différentes configurations :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

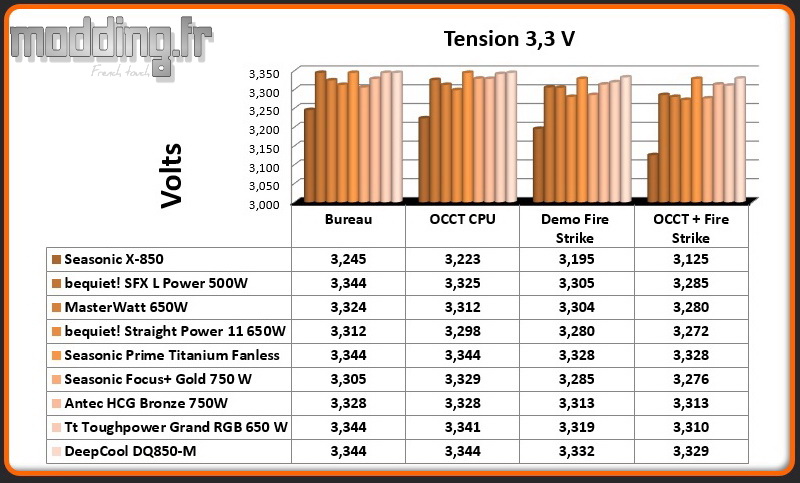

3.3 Volt

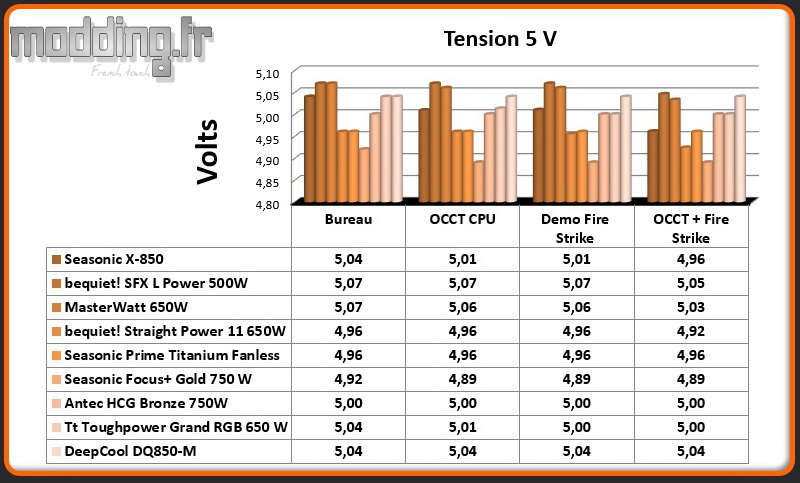

5 Volt

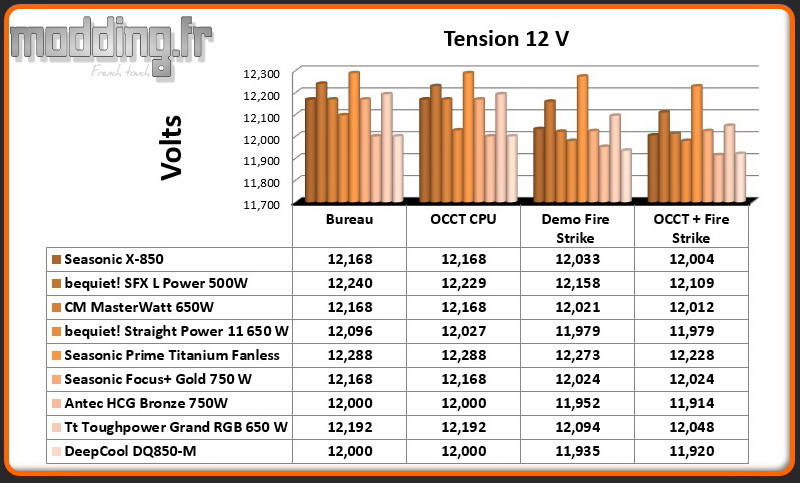

12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Le 5 V ne bouge pas d’un iota au cours des différents tests ! Nous n’avons qu’une très faible chute de tension sur le 12 V seulement lorsque la carte graphique entre en action. Une chute vraiment minime qui est inférieure à 100 mV (La tension minimale relevée est de 11.904 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.

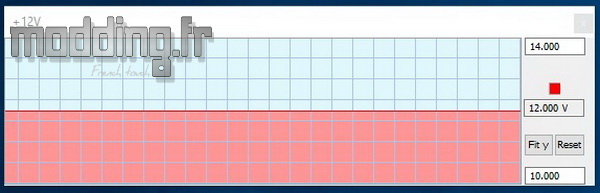

Le premier graphe est relevé lors d’une session OCCT.

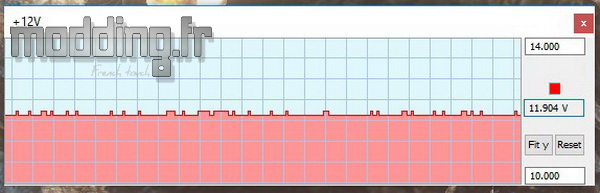

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

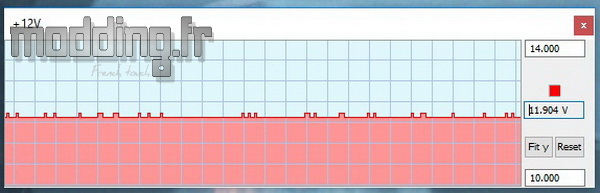

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem
Sous OCCT, il y a rien à dire, le graphe plat parle de lui-même.
Quelques fluctuations apparaissent lors du test 3D Mark mettant en action la carte graphique, tout comme lors du test combiné OCCT + Fire Strike.
La tension oscille entre 12.000 V et 11.904 V, mais cela reste minime en termes d’amplitude.
