Les câbles :
Après avoir déchiré le sachet en plastique, nous allons pouvoir détailler les différents câbles qui accompagnent notre RM750x.

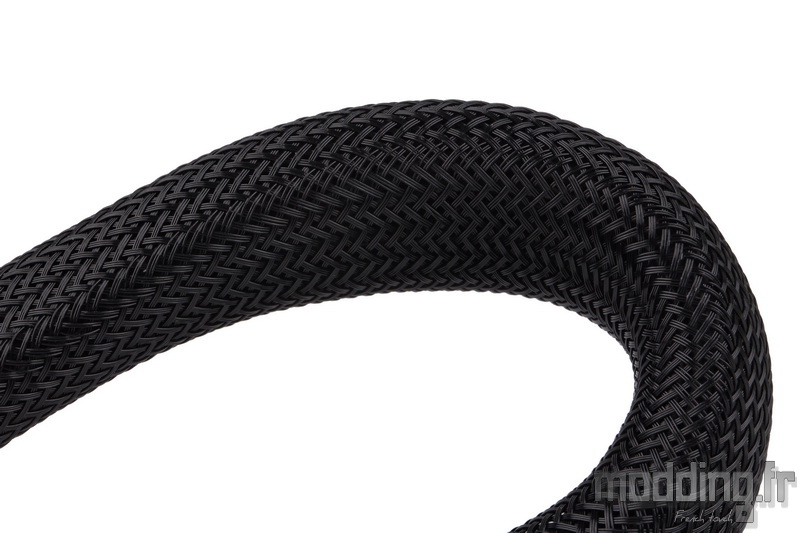

Les principaux câbles sont habillés d’une gaine tressée noire.
Une gaine dotée d’un maillage assez compact pour ne pas laisser entrevoir les fils noirs.

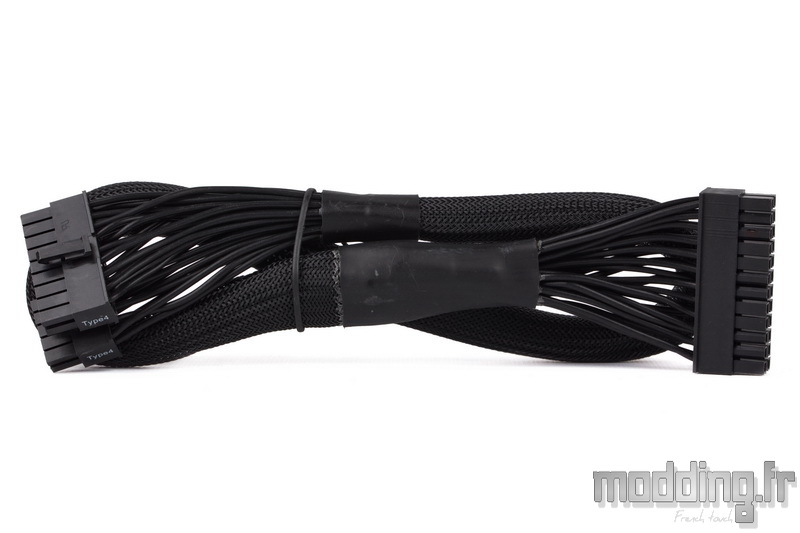

On note que la gaine thermorétractable du câble ATX est assez conséquente !
Cette portion longue de 55 mm et totalement rigide ne facilite pas le branchement de la prise sur la carte mère une fois que l’on a glissé le câble à travers l’ouverture du plateau de la carte mère.
Même le diamètre de cette gaine peut aussi poser problème dans certains boitiers.
Le câble mesure 610 mm.

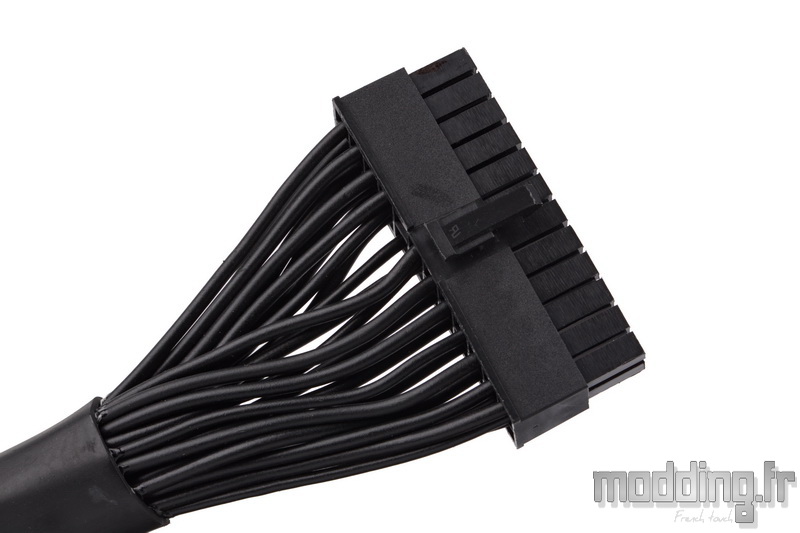

Du côté de la carte mère, nous retrouvons la prise 24 broches.

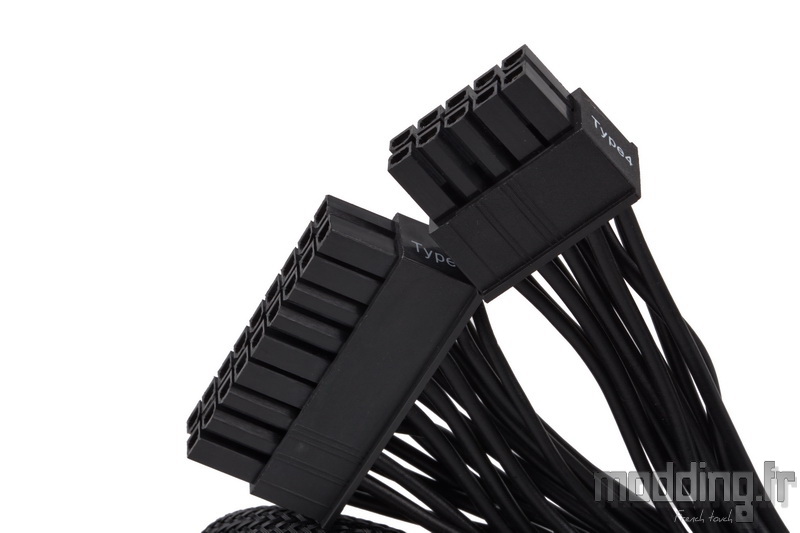

Du côté du bloc, nous avons droit à une prise 18 broches et une prise 10 broches.

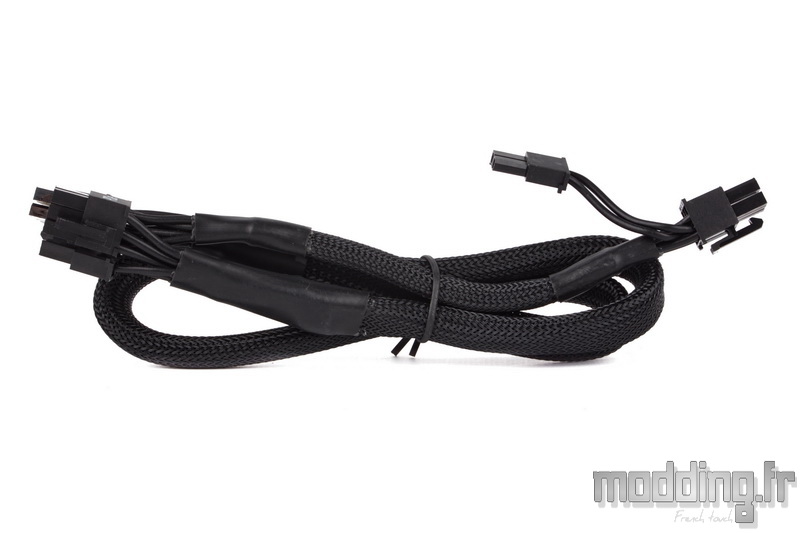

Deux câbles PCIe sont présents (trois câbles pour la version en 1000 W et un seul pour le bloc en 550 W).

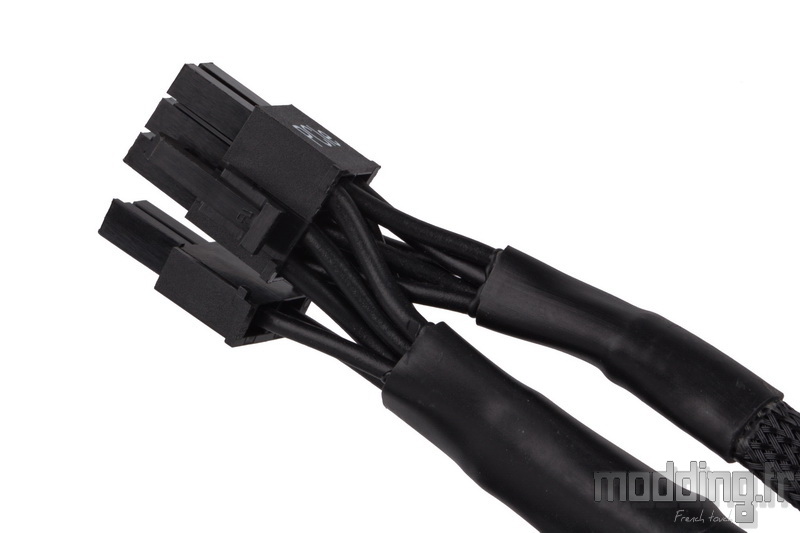

Chacun de ces câbles est doté de deux prises 6+2 broches. La seconde prise est repiquée sur la première.
La longueur totale est de 750 mm avec 150 mm entre les prises.

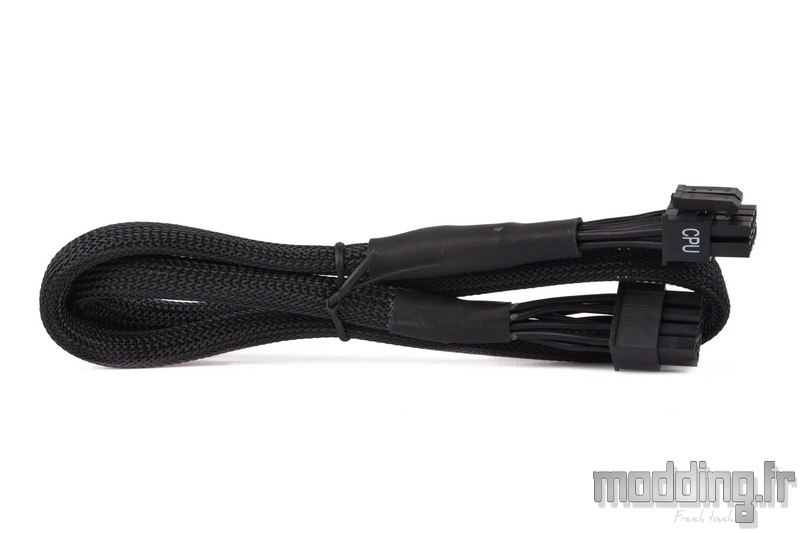

Notre RM750x dispose de deux câbles CPU.
Alors que la RM550x ne dispose que d’un câble de ce type, les RM850x et RM1000x comptent trois unités.
Les câbles mesurent 650 mm.
La prise CPU est de type 4+4 broches.
Les câbles pour périphériques ne sont pas revêtus d’une gaine tressée.

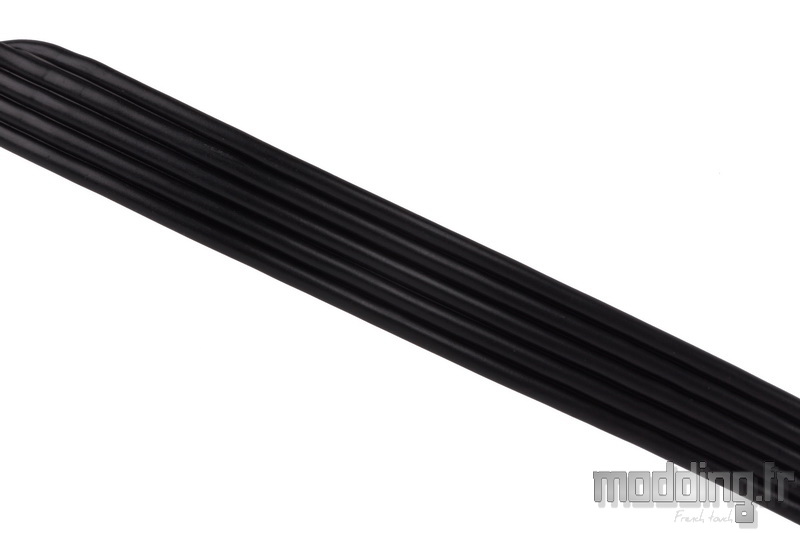

On retrouve le style Corsair avec ce profil plat avec les fils collés les uns aux autres.

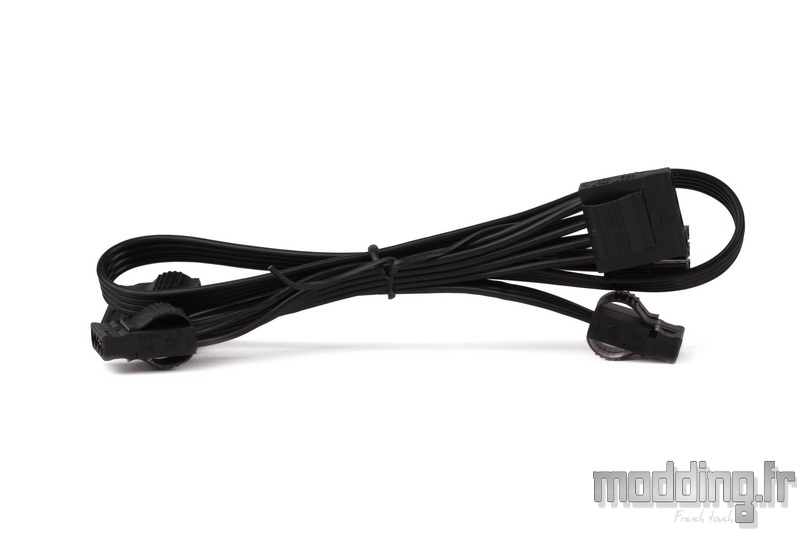

Nous disposons d’un premier câble constitué de 4 prises Sata coudées à 90°.
Il mesure 850 mm.
La distance séparant chaque prise est d’une dizaine de centimètres.

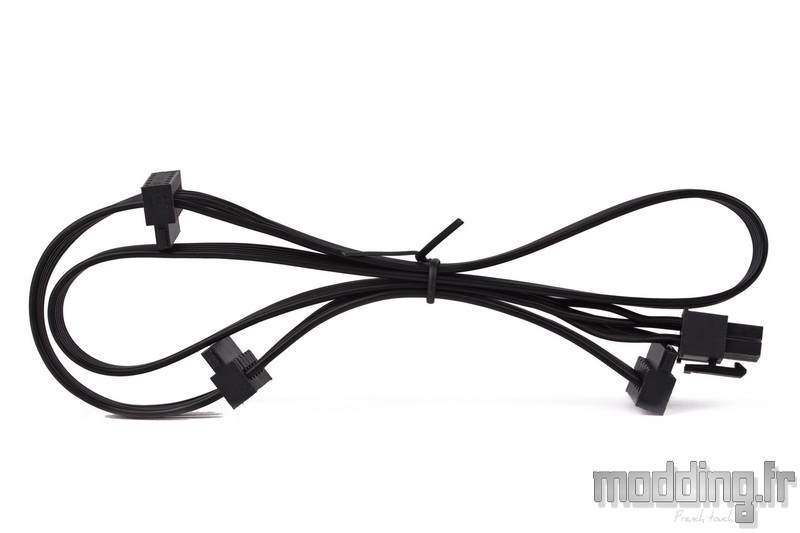

Deux autres câbles embarquent cette fois-ci 3 prises Sata de type coudé.
Ils mesurent 750 mm avec toujours une distance d’une dizaine de centimètres entre chaque prise.
Nous aurions aimé que la prise positionnée à l’extrémité du câble soit une prise Sata droite. Un aspect qui facilite le branchement sur les SSD généralement fixés à plat sur le plateau de la carte mère ou la paroi du cache-alimentation.
Le dernier câble est dédié aux prises Molex avec 4 unités.
Il mesure 750 mm avec une distance de 100 mm entre chaque prise.
