[TEST] Alimentation Corsair RM1000e

Les tests :

Config de test :

carte mère : MSI MAG Z690 Tomahawk Wifi
processeur Intel : Intel i5 12600KF
mémoire : 2 x 16 Go Corsair Vengeance DDR5 5200MHz
SSD : MSI Spatium M480 HS 1 To
carte graphique : RTX 3060Ti
alimentation : Corsair HX750 Platinum
refroidissement : be quiet! Silent Loop 2 (240)
Pâte thermique : Noctua NT-H1

Niveau sonore

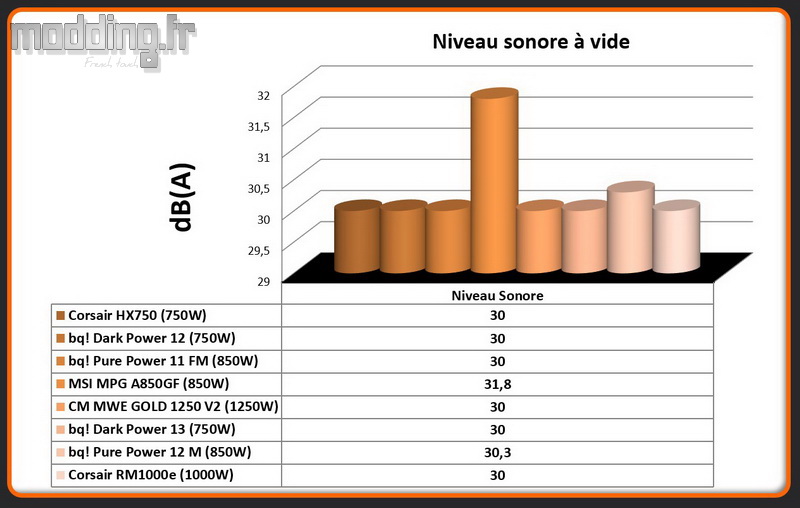

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

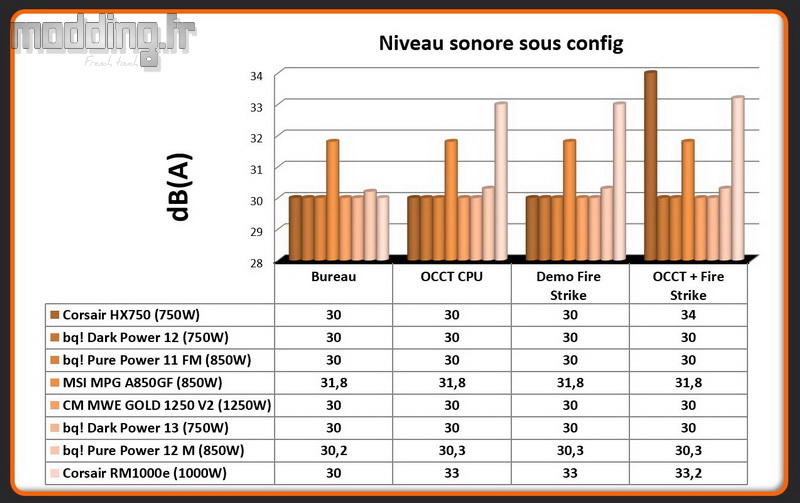

Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :

Sur le bureau de Windows
OCCT CPU
Fire Strike Extrême
OCCT CPU + Fire Strike Extrême

A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).

La RM1000e dispose du mode “Zero RPM”. Toutefois, nous avons constaté que ce mode stoppe le mouvement des pales sous un certain seuil de charge, mais aussi en fonction de la température interne du bloc.
Ainsi, sous le bureau de Windows, le ventilateur de notre RM1000e vient parfois se déclencher sur une durée relativement courte d’une vingtaine de secondes.
Cet aspect a l’avantage de refroidir les composants électroniques quand la température interne du bloc dépasse un certain seuil alors que le seuil de charge est encore loin d’être franchi.
Lorsque le processeur est fortement sollicité comme lors de l’exécution du logiciel OCCT, le seuil de charge est alors atteint déclenchant le mouvement des pales. Néanmoins, lorsque la température interne du bloc repasse sous son seuil minimal, le mode hybride stoppe le ventilateur jusqu’à ce que la température repasse au-dessus de ce seuil.
Ainsi le système préserve les composants électroniques tout en optimisant le niveau sonore.
Le ventilateur au fil des sessions de stress garde une vitesse relativement faible puisque même sous le test combiné OCCT + Fire Strike, notre configuration n’a pas atteint les 50 % de charge correspondant au cap où le système augmente graduellement la vitesse de rotation des pales.
Toutefois, nous avons remarqué que le ventilateur de notre RM1000e émet un léger bruit de cliquetis (transition entre les pôles du moteur) qui peut s’avérer perceptible lorsque la ventilation du boitier et de la configuration est au repos.

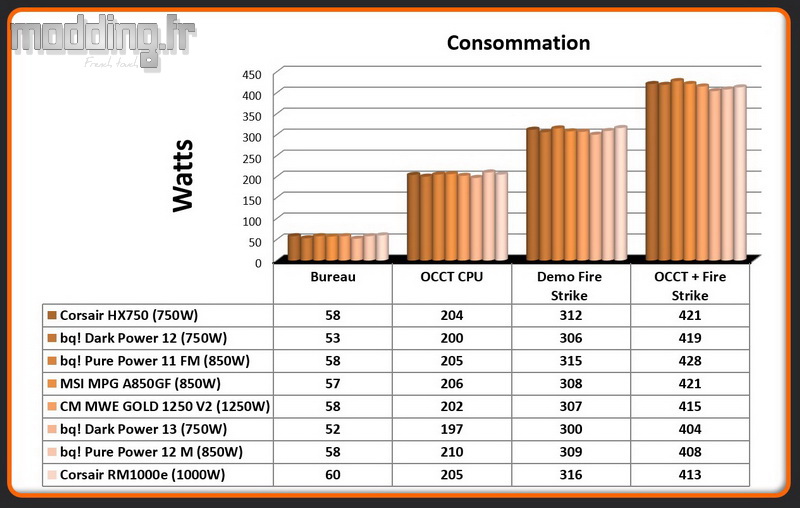

Mesure de la consommation

Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :

Sur le bureau de Windows
OCCT CPU
Fire Strike Extrême
OCCT CPU + Fire Strike Extrême

Consommation

Mesure des tensions

Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64 (v7.16).
Les relevés se font sous différentes configurations :

Sur le bureau de Windows
OCCT CPU
Fire Strike Extrême
OCCT CPU + Fire Strike Extrême

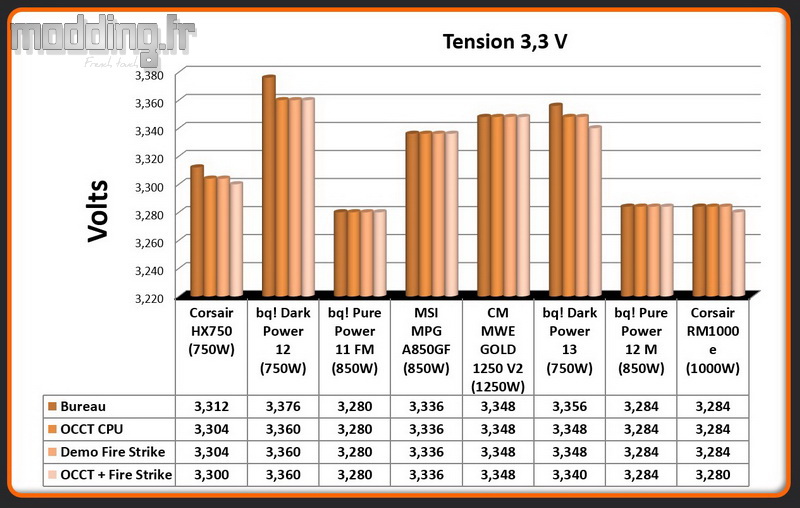

3.3 Volt

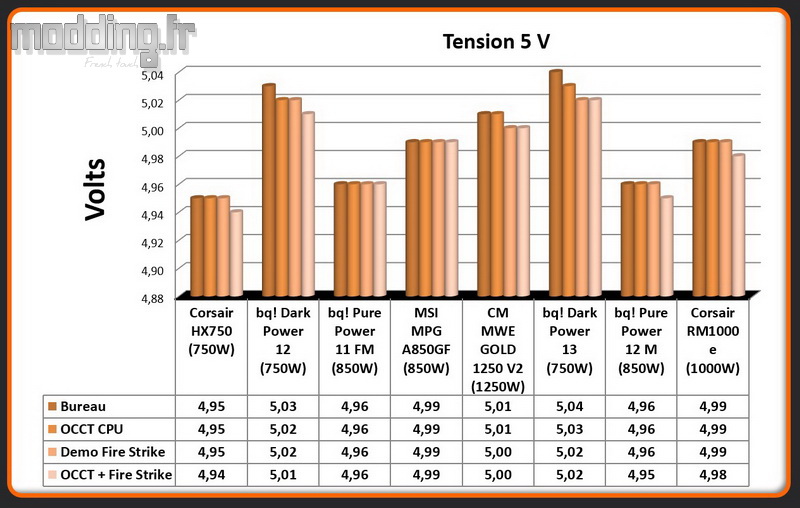

5 Volt

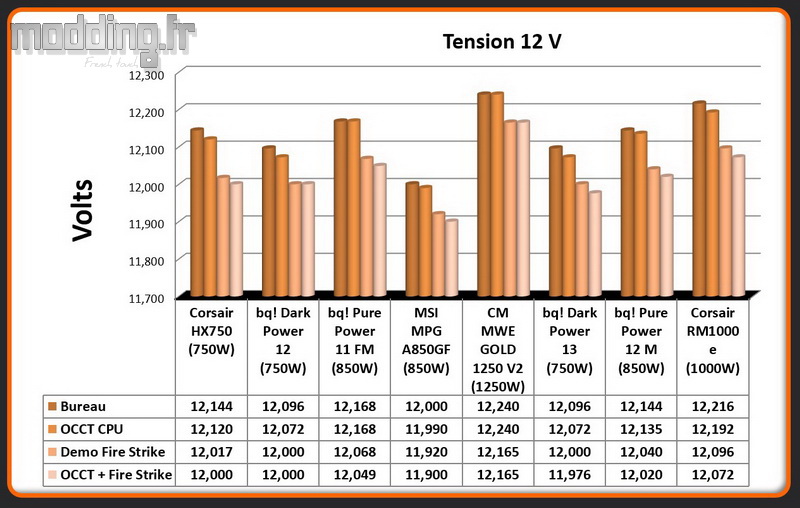

12 Volt

Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons une chute de tension. L’écart est de l’ordre de 144 mV entre l’état au repos (12.216 V) et celui en charge au niveau du 12 V (la tension minimale relevée est de 12.072 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.

Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La version 7.16 de ce logiciel détecte des variations minimales de 24 mV.

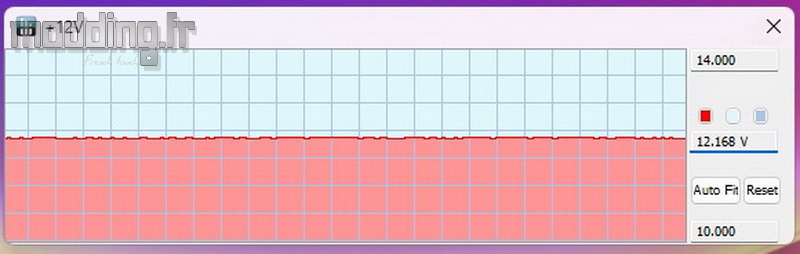

Le premier graphe est relevé lors d’une session OCCT.

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

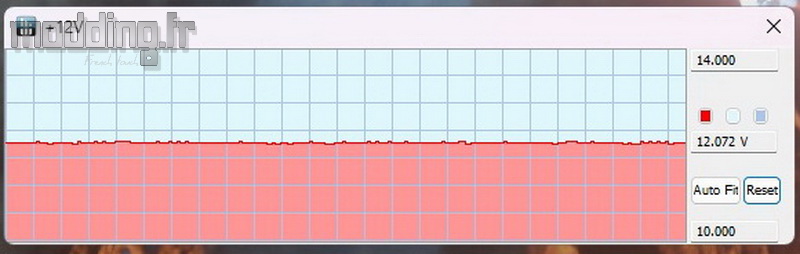

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem.

Sous OCCT, les légères fluctuations observées sont de l’ordre de 24 mV.
Sous 3D Mark Fire Strike, la tension varie de 12.072 V à 12.144 V.
Dans le test combiné, la tension oscille entre 12.048V et 12.120 V.
Une fluctuation de 72 mV qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
