Les câbles :
Nous avons pu voir lors de l’ouverture de la boite que les différents câbles sont rangés dans un sachet en plastique serti.
Tous les câbles sauf un : le câble PCIe 5.0 12VHPWR qui est resté en dehors de ce conditionnement.
Seul le câble ATX 24-pins est habillé d’une gaine tressée.
Une gaine dotée d’un maillage assez compact pour ne pas laisser entrevoir les fils noirs.
Le câble mesure 610 mm.
Du côté de la carte mère, nous retrouvons la prise 24 broches.
Du côté du bloc, nous avons droit à une prise 18 broches et une prise 10 broches.
Les autres câbles ne sont pas revêtus de cette gaine tressée.
On retrouve le style Corsair arborant ce profil plat avec les fils collés les uns aux autres.
La RMe dispose de deux câbles CPU et ce quelle que soit sa puissance.
Ils mesurent 650 mm.
La prise CPU est de type 4+4 broches.

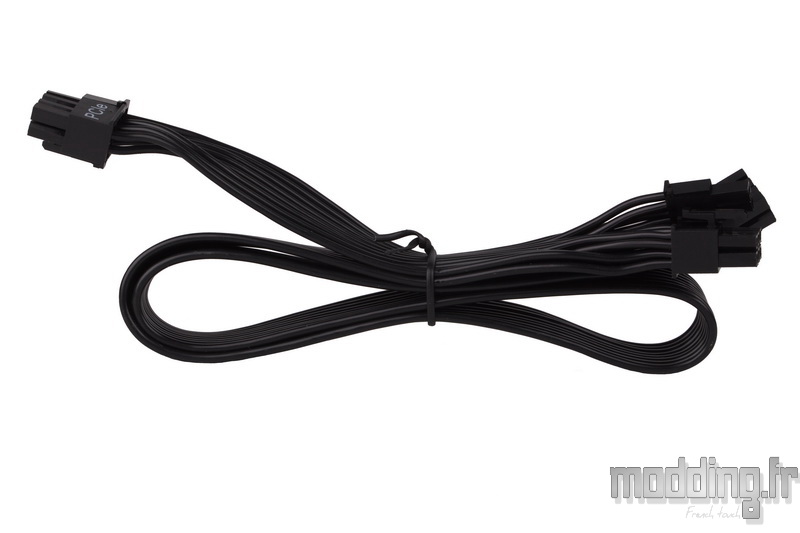

Nous avons deux câbles PCIe mesurant 750 mm (un seul pour les versions 750 W et 850 W).

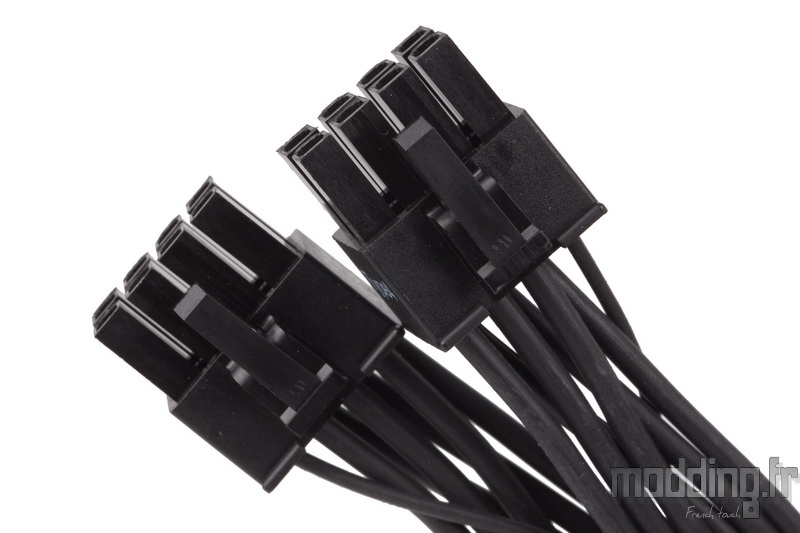

Chacun de ces câbles est doté de deux prises 6+2 broches. La seconde prise est repiquée sur la première.
100 mm séparent les deux prises.

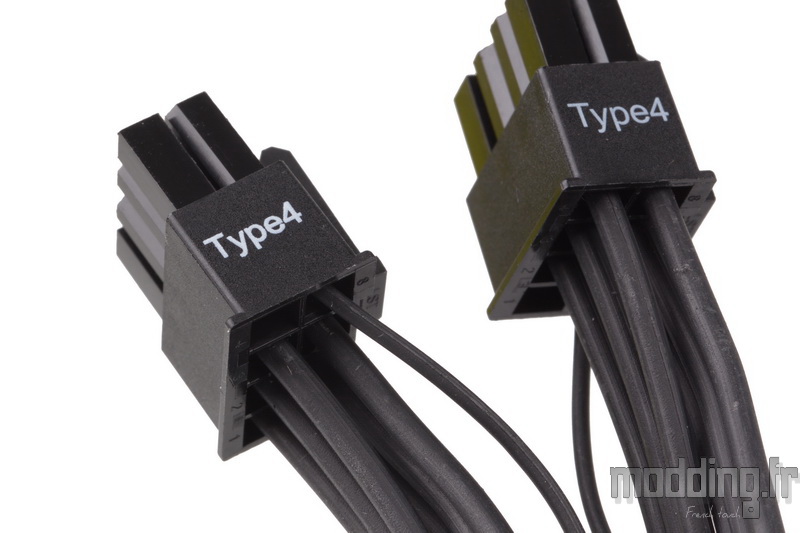

Puis nous avons deux autres câbles PCIe qui ne comportent qu’une seule prise 6+2 broches (un seul exemplaire pour les versions 750 W et 850 W).
Ils mesurent 650 mm.
Cette RM1000e répondant au cahier des charges de la norme ATX 3.0, Corsair rajoute le câble PCIe 5.0 12VHPWR.
Il mesure 650 mm.
Le gainage des fils présente un aspect différent des autres câbles.
Force est de constater qu’il ne s’agit pas d’un câble doté d’une connectique 12VHPWR à chacune des extrémités.
Cette prise n’est donc présente que du côté qui se branche sur la carte graphique.

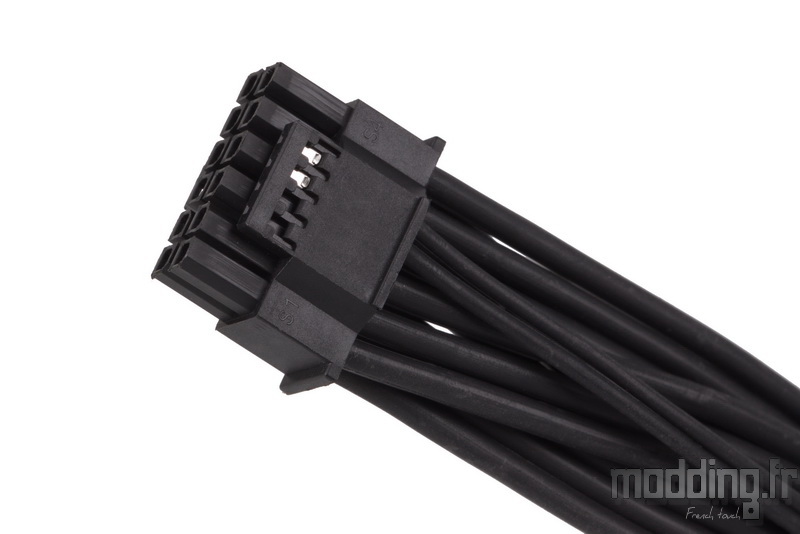

La prise 12VHPWR type est constituée de 12 contacts (câblés en fil 16 AWG) associés à 4 contacts de plus petites tailles (câblés en fil 28 AWG).
On peut alors constater que le câble que propose Corsair dispose bien des 12 contacts, mais qu’il manque à l’appel 2 des 4 petits contacts.
Ces petits connecteurs permettent d’assurer la communication entre l’alimentation et la carte graphique en faisant transiter diverses informations.

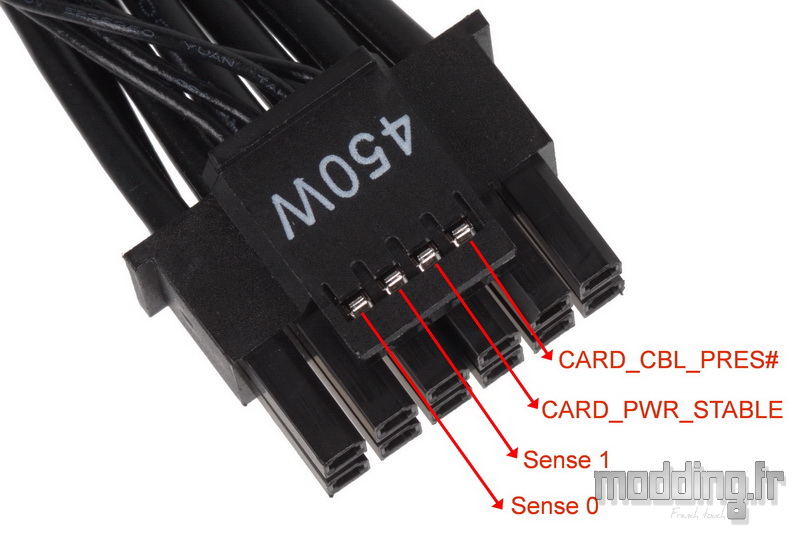

Les capteurs “Sense 0″ et le “Sense 1″ sont obligatoirement présents. Ils permettent au bloc d’alimentation d’indiquer à la carte graphique la puissance qu’elle peut utiliser lors de la mise sous tension initiale et la puissance maximale autorisée.
L’alimentation sur laquelle est connecté le câble 12VHPWR doit mettre à la terre les signaux issus des capteurs “Sense” ou les laisser ouverts (haute impédance) pour indiquer les limites de puissance associées à l’alimentation.
On peut ainsi jouer sur l’état de chacun de ces deux capteurs pour moduler la puissance comme spécifiée sur ce tableau ci-dessous.
Une fois le système démarré, ces signaux de détection ne doivent pas changer d’état.
Les deux autres capteurs sont facultatifs.
Le capteur “CARD_PWR_STABLE” fonctionne comme un indicateur de stabilité entre la carte graphique et le bloc d’alimentation. Ce signal peut fournir une détection de défaut de la carte graphique à l’alimentation, ce qui peut permettre à celle-ci d’activer ses circuits de protection.
Le capteur “CARD_CBL_PRES#” a deux fonctions. La première est de détecter la présence d’une carte graphique et qu’elle est correctement branchée au câble auxiliaire 12VHPWR.
Sa seconde fonction est d’informer l’alimentation des cartes PCIe installées et les câbles qu’elles utilisent. En connaissant le nombre de cartes PCIe, le bloc d’alimentation peut définir ses signaux “Sense 0″ et “Sense 1″ pour ne pas permettre aux cartes PCIe de consommer plus d’énergie qu’il ne peut en fournir.
Sur le câble Corsair, nous avons bien les contacts “Sense 0″ et “Sense 1″ présents. La marque a juste fait l’impasse sur les deux autres capteurs.

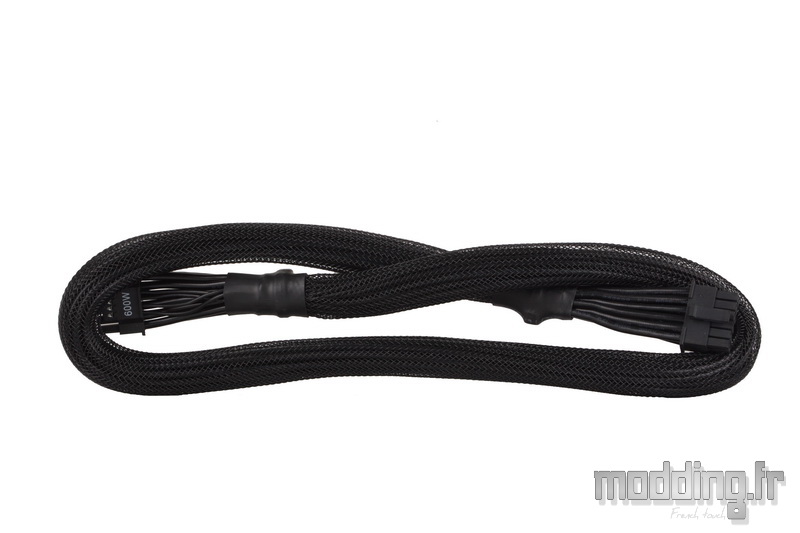

Alors que le câble fourni avec une alimentation comme la Pure Power 12 M comporte aussi une prise 12VHPWR du côté du bloc d’alimentation, Corsair prend le parti de mettre en place deux prises PCIe 8-pins sur cette extrémité du câble.
On remarque que les fils issus des deux petits contacts (“Sense 0″ et “Sense 1″) se logent à droite ou à gauche de la prise 8-pins.
Du côté de l’alimentation des périphériques, nous disposons d’un premier câble constitué de 3 prises Sata droites.
Il mesure 700 mm.
La distance séparant chaque prise est de 100 mm.
L’aspect droit de ces prises facilite le branchement sur les SSD généralement fixés à plat sur le plateau de la carte mère ou la paroi du cache-alimentation.
Un second câble comporte cette fois-ci 4 prises Sata de type coudé à 90°.
Il mesure 800 mm avec une distance de 115 mm entre chaque prise.
Le dernier câble se compose de 4 prises Molex droites.
Il mesure 750 mm avec une distance de 100 mm entre chaque prise.
