Les tests :
Config de test :
Niveau sonore

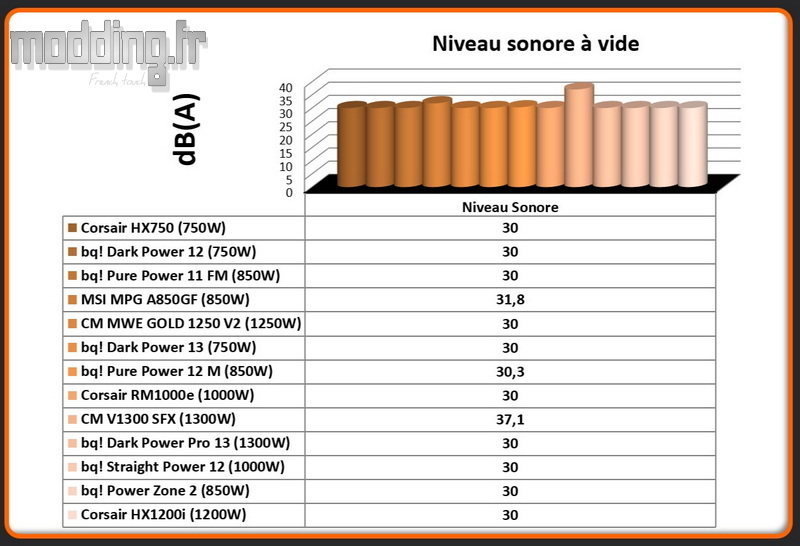

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

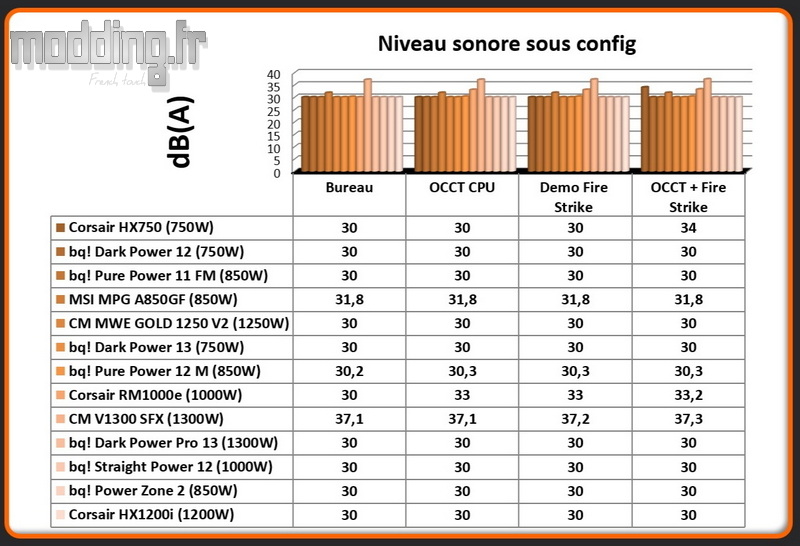

Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).

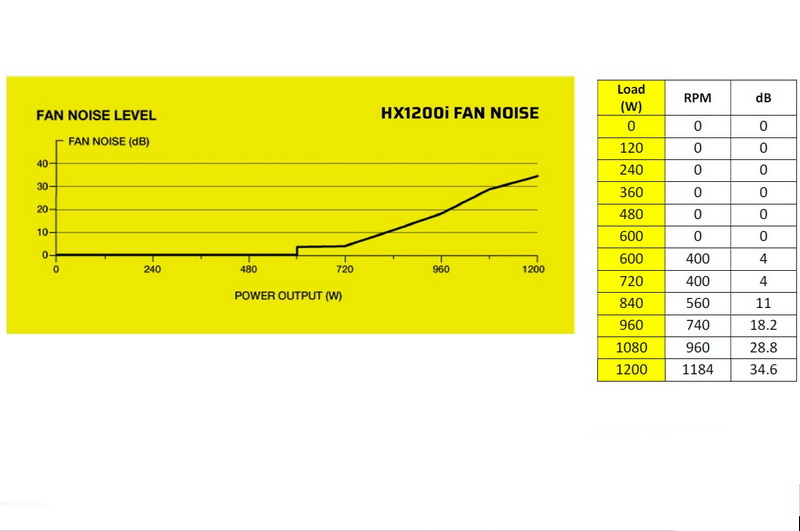

La HX1200i assure un fonctionnement particulièrement silencieux grâce à son mode semi-passif : le ventilateur reste totalement à l’arrêt tant que la charge ne dépasse pas 50 %.
Au-delà de ce seuil, la ventilation s’active progressivement mais conserve une vitesse réduite, jusqu’à environ 720 W (soit 60 % de charge), ce qui limite fortement les nuisances sonores.
Nous avons profité des fonctionnalités du logiciel iCUE pour mesurer le niveau sonore généré par le ventilateur de la HX1200i, à l’aide d’un sonomètre placé à 25 cm de la grille d’aération. L’objectif était d’évaluer l’impact acoustique lorsque la vitesse dépasse les 40 %, soit le seuil minimal autorisé pour la création d’un profil de ventilation personnalisé.
À noter que ce premier palier de 40 % correspond à la vitesse appliquée sur l’avant-dernier niveau de la courbe de ventilation par défaut de la HX1200i, soulignant encore une fois la marge très limitée laissée à la personnalisation de la courbe dans l’application iCUE.
|
Vitesse pourcentage
|
tr/min
|
Niveau sonore dB(A)
|
|
40 %
|
960 |
39.9 |
|
50 %
|
1140 |
44.5
|
|
60 %
|
1330 |
48.4
|
|
70 %
|
1490 |
51.5
|
|
80 %
|
1650 |
54
|
|
90 %
|
1800 |
56
|
| 100 % |
1950 |
57.6
|
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

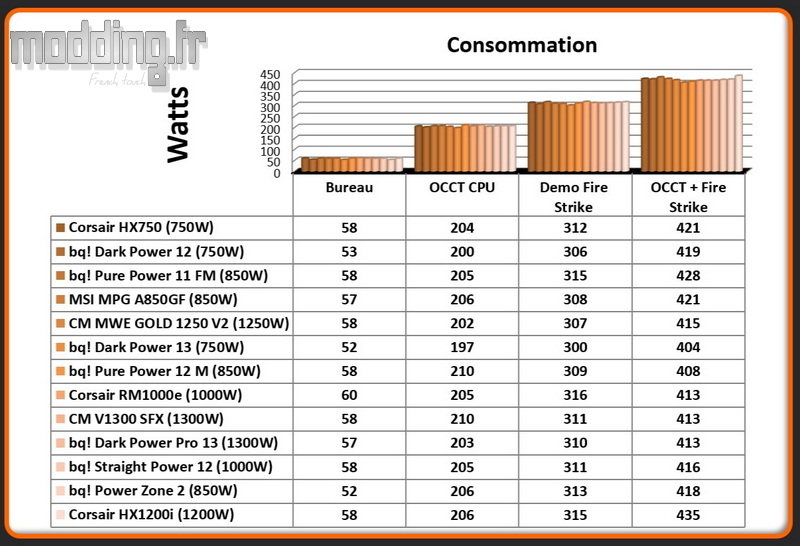

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 V, 5 V, 12 V à l’aide du logiciel HWiNFO64.
Les relevés s’effectuent sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

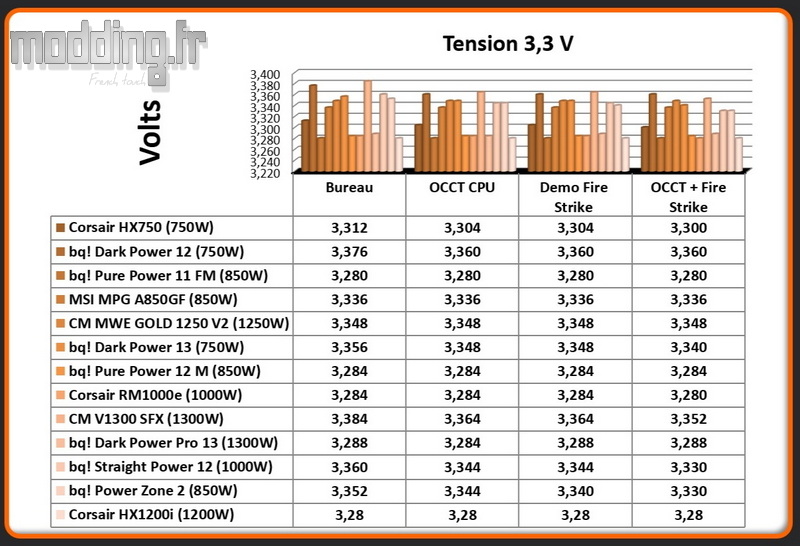

3.3 Volt

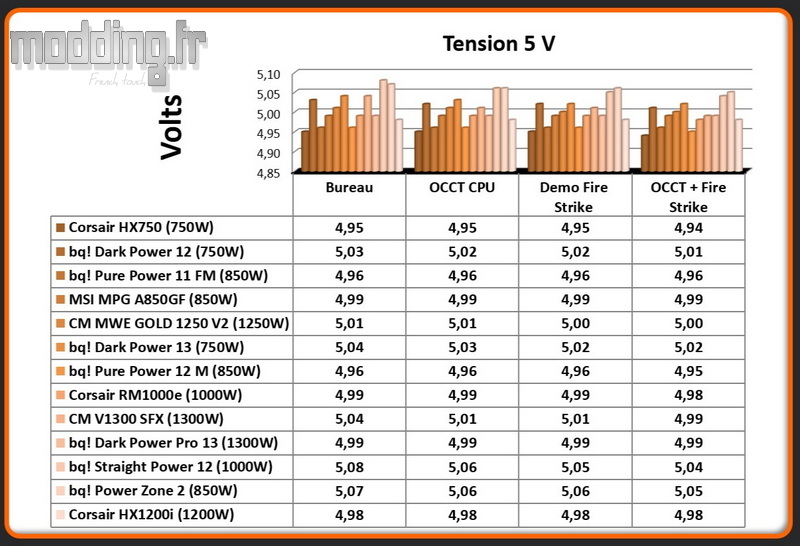

5 Volt

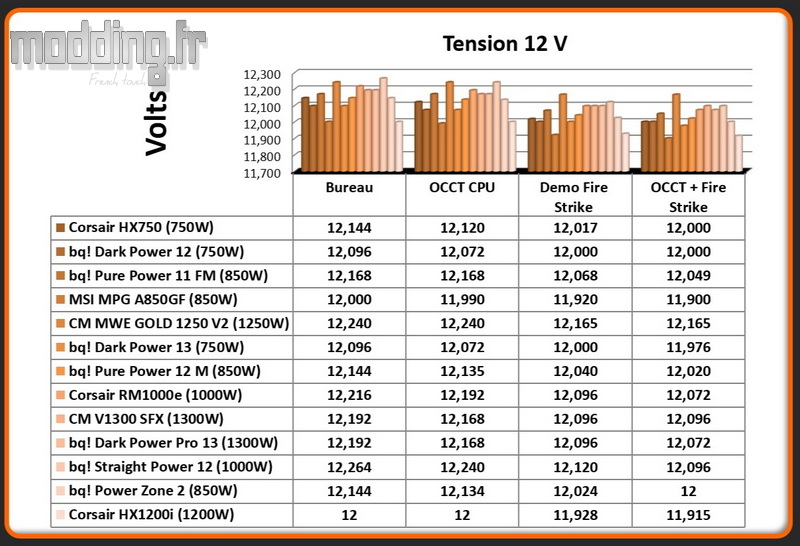

12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons qu’une faible chute des tensions, à savoir 96 mV de différence entre l’état au repos et celui en charge sous OCCT+Fire Strike au niveau du 12 V (la tension minimale relevée est de 11.904 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La version de ce logiciel détecte des variations minimales de 24 mV.

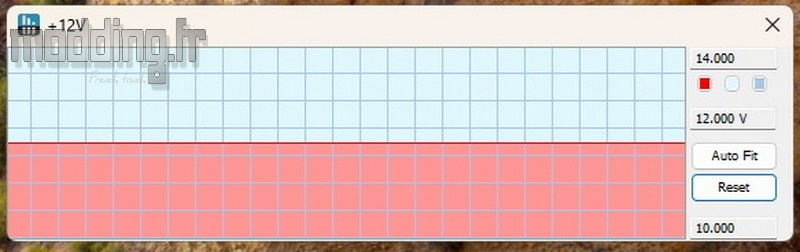

Le premier graphe est relevé lors d’une session OCCT.

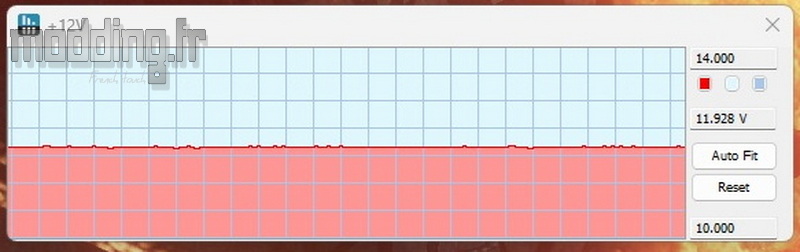

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

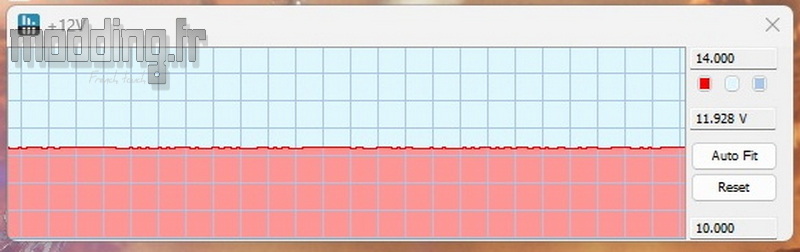

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem.
Sous OCCT, c’est le calme plat.
Sous 3D Mark Fire Strike, la tension varie de 11.904 V à 11.952 V soit un écart maximal de 48 mV.
Elle ne varie que de 24 mV sous le test combiné.
Un chiffre qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
