Les câbles :
Habituellement, Corsair propose un gainage tressé sur le câble ATX, tandis que les autres câbles arborent un format plat avec des fils collés entre eux.

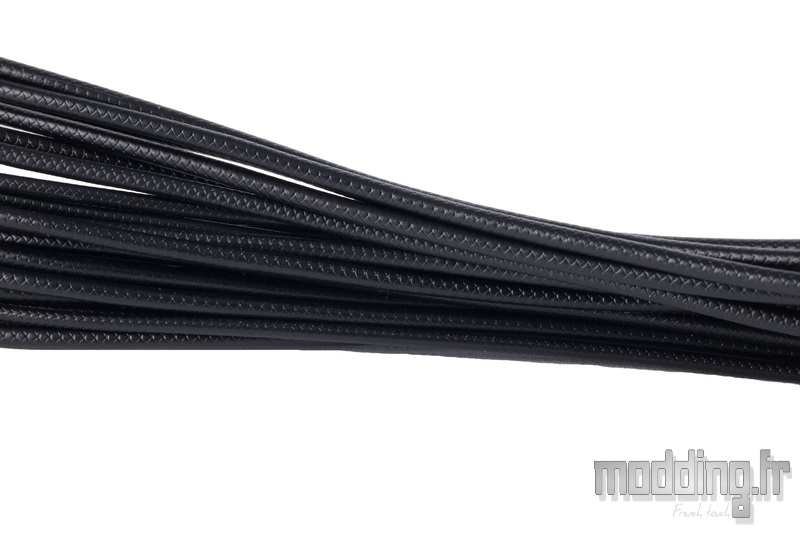

Sur cette HX1200i, changement de cap : tous les câbles, y compris l’ATX, adoptent une présentation à fils séparés, sans gaine collective ni collage. Cela offre plus de souplesse pour le routage personnalisé.

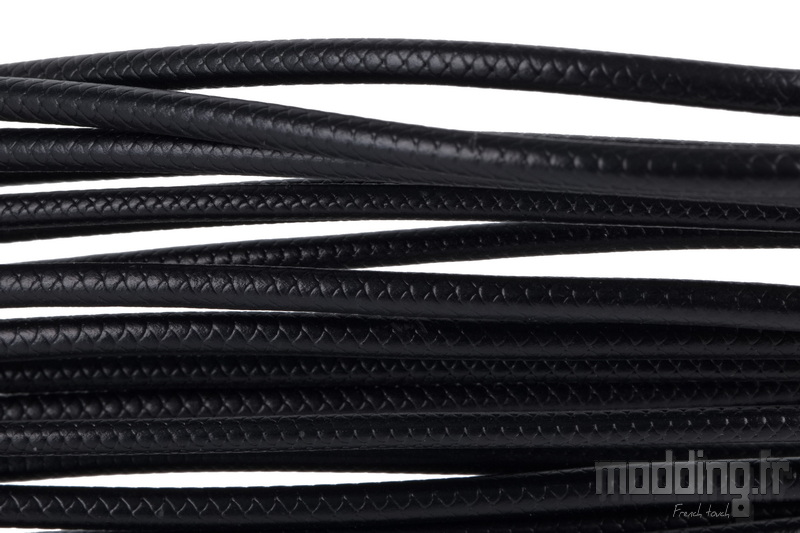

Bien que les fils ne bénéficient pas d’un gainage individuel en gaine tressée comme c’est le cas sur certains kits premium, chacun d’eux présente un embossage en motif quadrillé. Ce traitement de surface confère un aspect visuel plus travaillé qu’un simple câble lisse, même si ce détail passe souvent inaperçu une fois les câbles installés dans le boîtier.

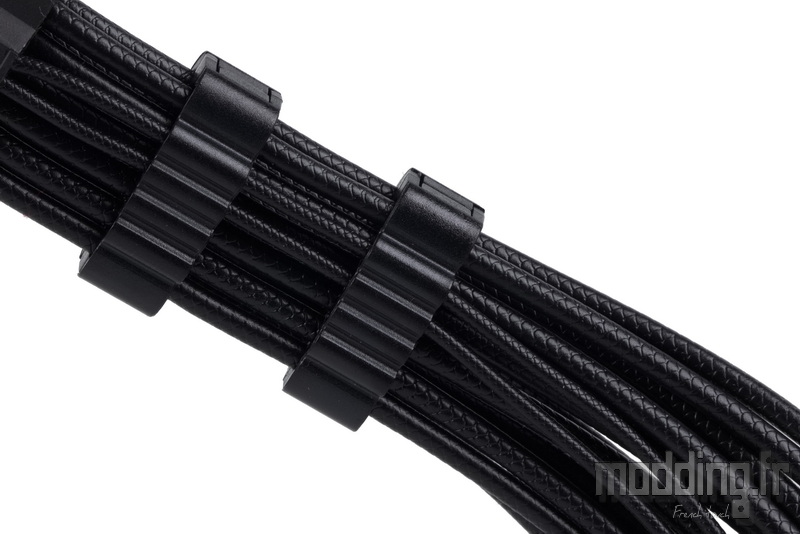

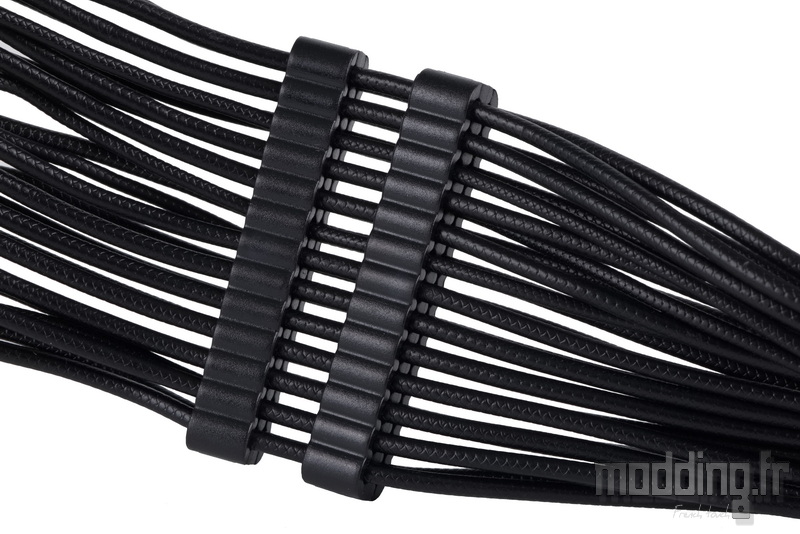

En revanche, la présence de peignes est à saluer, car ils permettent de maintenir un agencement propre des nombreux fils, notamment dans la partie visible du compartiment principal du boîtier. Corsair en fournit un ou deux selon le type de câble, à l’exception des câbles SATA/Molex, qui en sont dépourvus, ces derniers étant généralement cantonnés aux coulisses et donc hors de vue.
À noter que ces peignes glissent facilement le long des différents fils, ce qui facilite le positionnement et l’ajustement en fonction de la configuration.

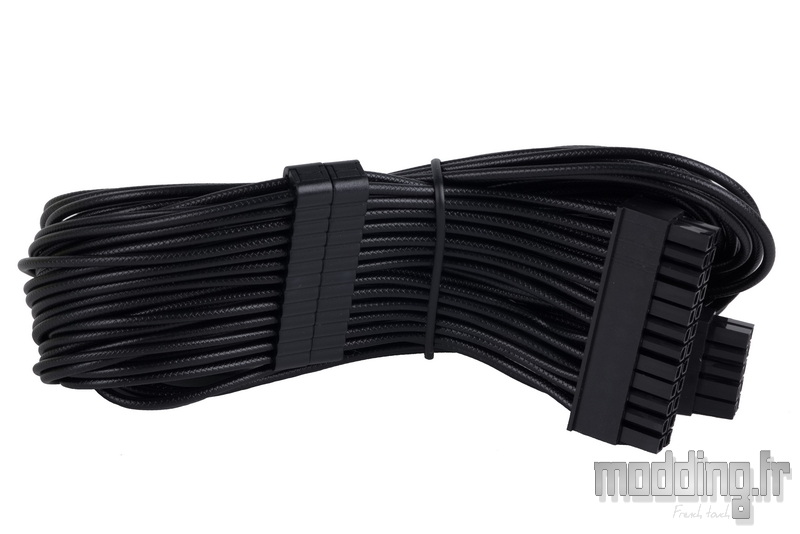

Le câble ATX principal mesure 610 mm de long. Du côté de la carte mère, il se termine par une prise 24 broches classique.

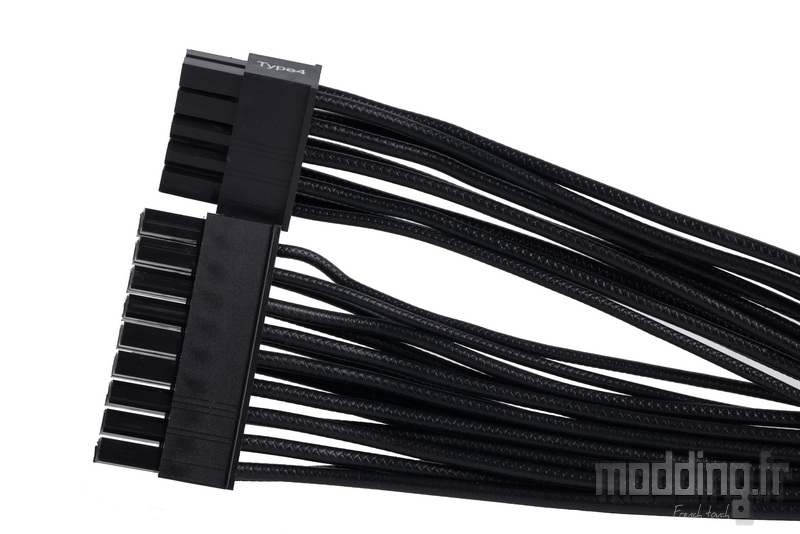

Du côté du bloc, nous avons droit à une prise 18 broches et une prise 10 broches.

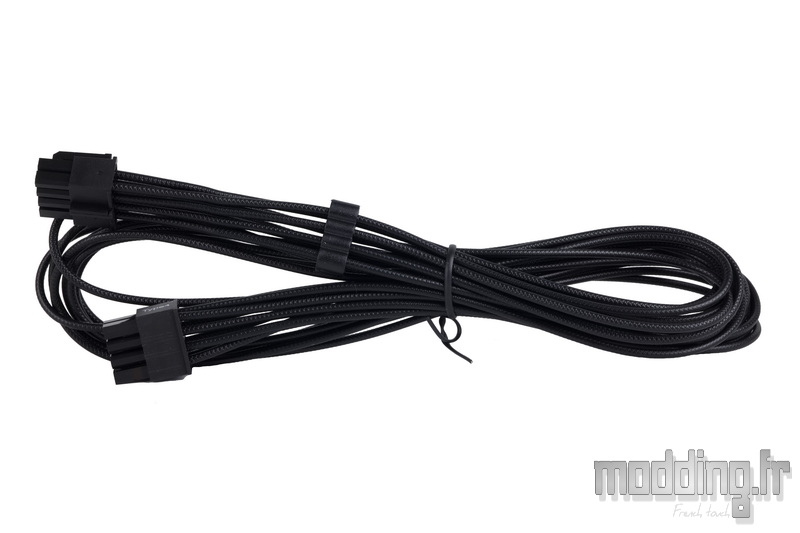

La HX1200i est livrée avec deux câbles CPU, chacun mesurant 750 mm de long, ce qui assure une compatibilité optimale même dans les boîtiers les plus spacieux au format E-ATX.

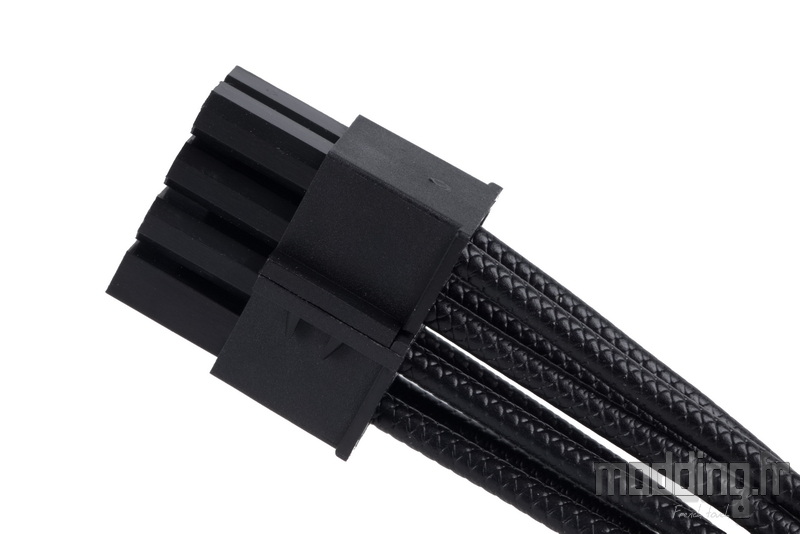

La prise CPU est de type 4+4 broches.
La HX1200i de 4e génération adopte le nouveau câble 12V-2×6, conforme à la norme PCIe 5.1, en remplacement du 12VHPWR.
Nous avons deux câbles de ce type mesurant 650 mm de long.
Comme le câble ATX, le câble 12V-2×6 pour PCIe est également équipé de deux peignes d’une forme spécifique. Ces peignes ont été conçus pour bien maintenir les deux fils de petit diamètre (“Sense 1″ et “Sense 0″).
Les capteurs “Sense 0″ et “Sense 1″ sont cruciaux pour la régulation dynamique de l’alimentation entre l’alimentation et la carte graphique, en particulier pour les câbles 12V-2×6 qui font partie des nouvelles configurations de connecteurs PCIe 5.1. Ces capteurs permettent à l’alimentation de suivre les besoins de la carte graphique en temps réel, assurant ainsi une gestion précise de la puissance.
En revanche, Corsair fait l’impasse sur les deux autres capteurs, “CARD_PWR_STABLE” et “CARD_CBL_PRES#”, qui sont parfois utilisés dans des systèmes plus complexes pour monitorer la stabilité de l’alimentation ou la présence du câble. Leur absence ne semble pas poser de problème majeur pour la plupart des utilisateurs, car ces capteurs sont principalement utilisés dans des configurations spécifiques ou dans des environnements haut de gamme où des critères de sécurité supplémentaires sont nécessaires.
Cela reste un choix raisonnable de la part de Corsair, surtout dans des alimentations comme la HX1200i où la priorité est donnée à l’efficacité et à la stabilité de la puissance fournie tout en respectant les normes PCIe 5.1.

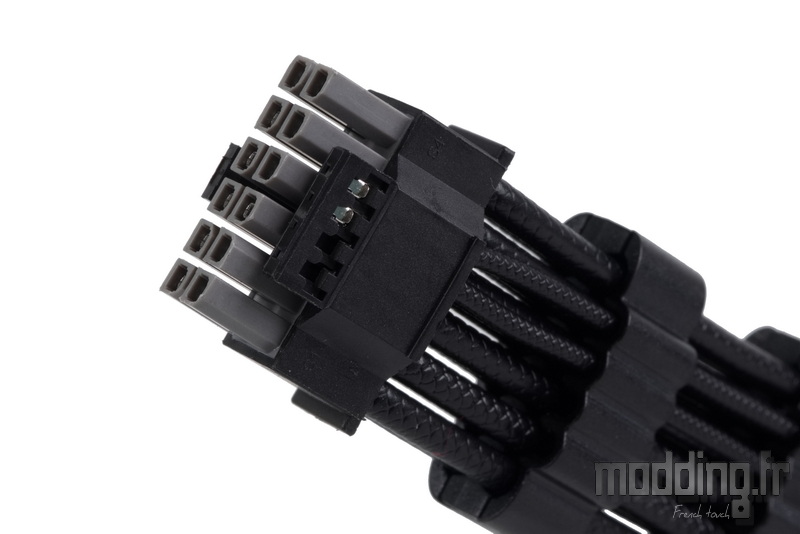

La prise bicolore sur le câble 12V-2×6 est une spécificité pour assurer une connexion fiable et correcte avec les cartes graphiques des nouvelles générations Nvidia (celles qui utilisent la norme PCIe 5.1 et les connecteurs 12VHPWR). Cette prise a été conçue pour une meilleure identification et pour garantir une bonne connexion.

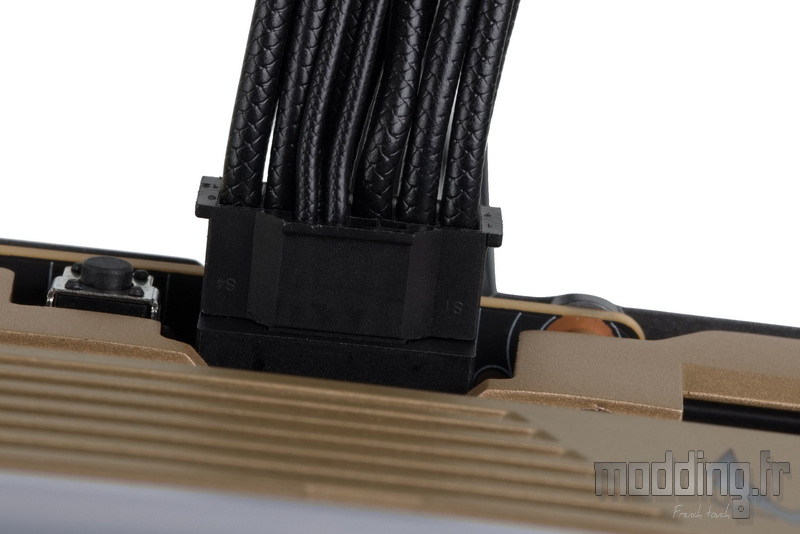

Le clip de verrouillage est essentiel dans ce cas. Il permet de s’assurer que la prise est bien insérée et fixée sur la carte graphique. Lorsque le câble est correctement branché, on peut observer que le clip s’enclenche solidement et que la couleur grise des contacts devient invisible, ce qui est un indicateur visuel fiable de la bonne connexion.
Cette conception bicolore et le mécanisme de verrouillage permettent de prévenir les mauvaises connexions ou les connexions partielles, qui peuvent être risquées, notamment avec des cartes graphiques haut de gamme qui demandent une alimentation stable et sécurisée.

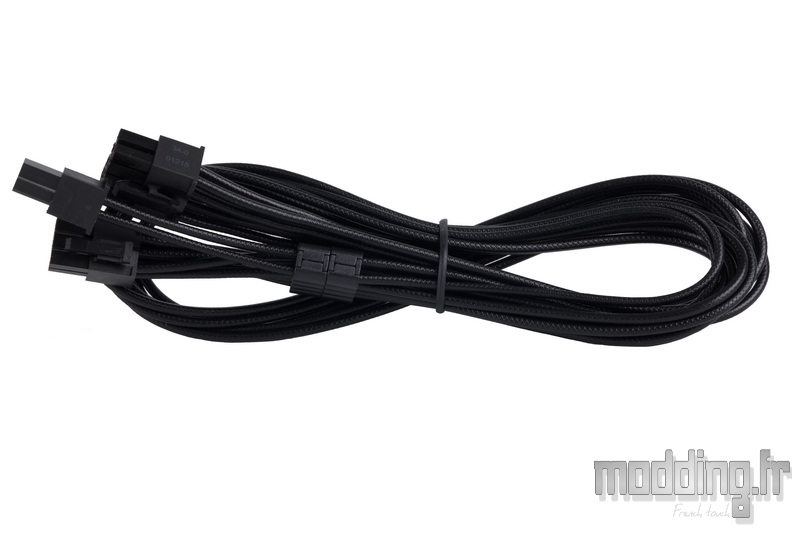

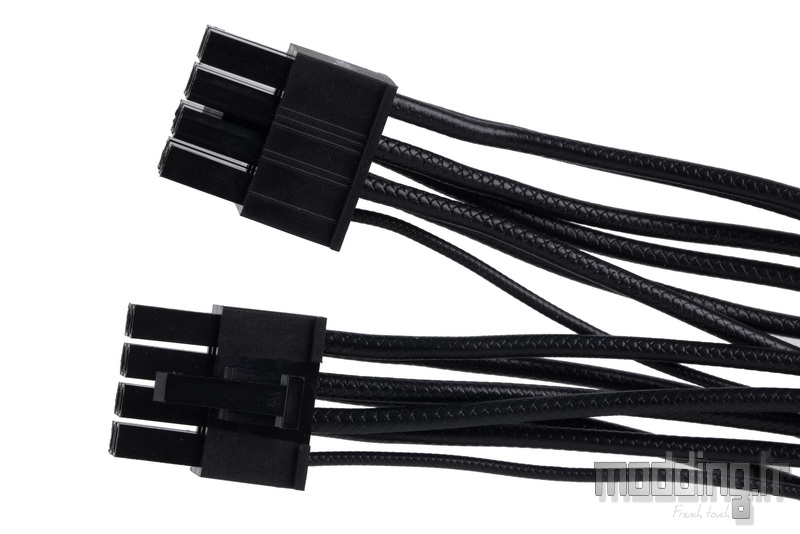

L’autre extrémité du câble 12V-2×6, du côté de l’alimentation sur la HX1200i (et sur d’autres blocs Corsair), ne se termine pas par un connecteur natif 12V-2×6, mais par deux connecteurs PCIe 8 broches. Cette approche présente un avantage non négligeable : elle limite les contraintes mécaniques sur le câble, en particulier à proximité du bloc d’alimentation, car les deux prises 8 broches sont plus compactes et plus souples à manipuler qu’un connecteur natif 12V-2×6.

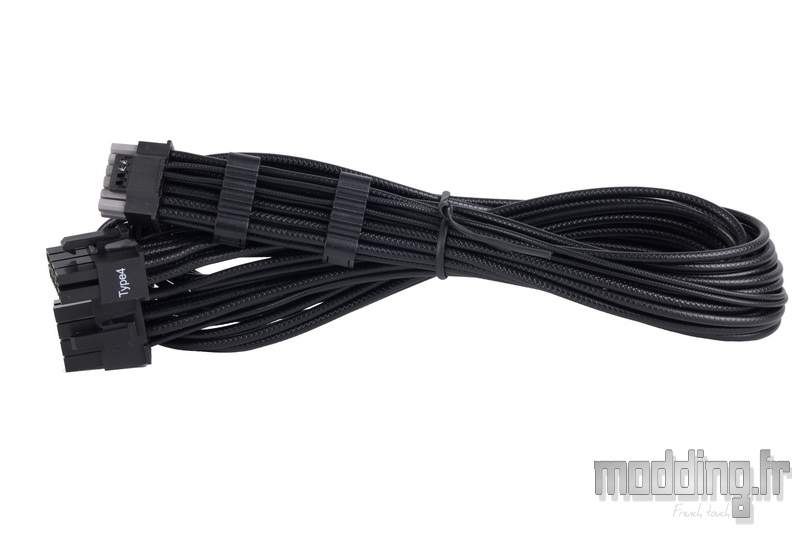

Pour les cartes graphiques disposant de connecteurs plus classiques, comme celles d’AMD ou les anciennes générations de Nvidia, la HX1200i est livrée avec 5 câbles PCIe de 650 mm de long.
Nous apprécions le fait que chaque câble PCIe de la HX1200i dispose d’un seul connecteur 6+2 broches à l’extrémité simplifiant grandement l’organisation du câblage, notamment pour les cartes graphiques disposant de plusieurs prises d’alimentation PCIe, comme celles avec trois connecteurs.
Cela évite les câbles “en chaîne” où un second connecteur est repiqué à partir du premier, ce qui peut rendre l’agencement moins propre et plus difficile à gérer. En ayant un câble par prise d’alimentation, l’utilisateur peut mieux organiser les câbles et éviter de surcharger une seule prise, tout en optimisant l’espace dans le boîtier.

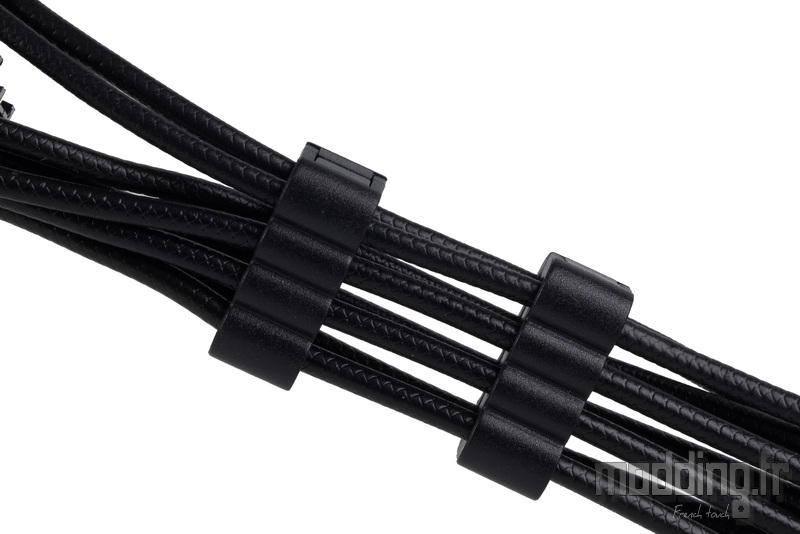

De plus, la présence de deux peignes par câble est un excellent ajout, car cela permet de maintenir une organisation encore plus soignée et de mieux gérer l’agencement des câbles dans le boîtier.

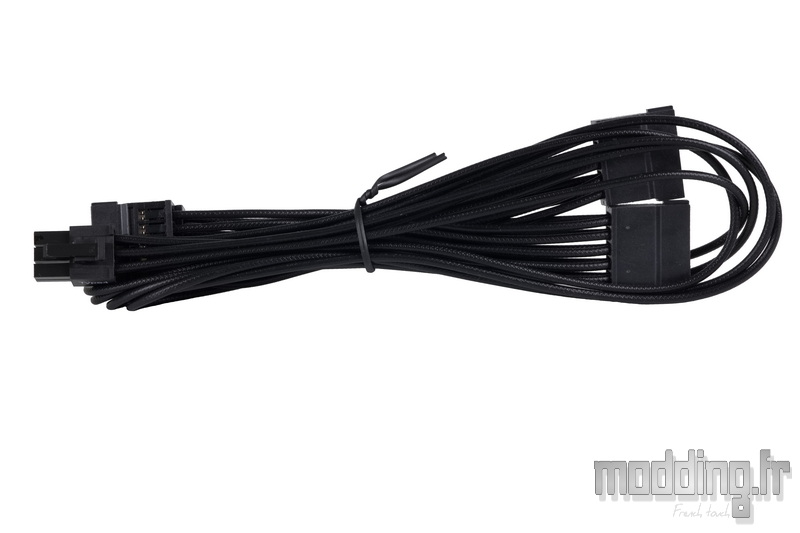

Pour les périphériques, deux câbles sont inclus, chacun doté de 4 prises SATA. Ils mesurent 850 mm de long, avec un écart de 115 mm entre chaque prise.
Corsair a choisi des prises SATA droites plutôt que coudées à 90°, et ce, pour l’ensemble des prises, pas uniquement pour la prise distale.

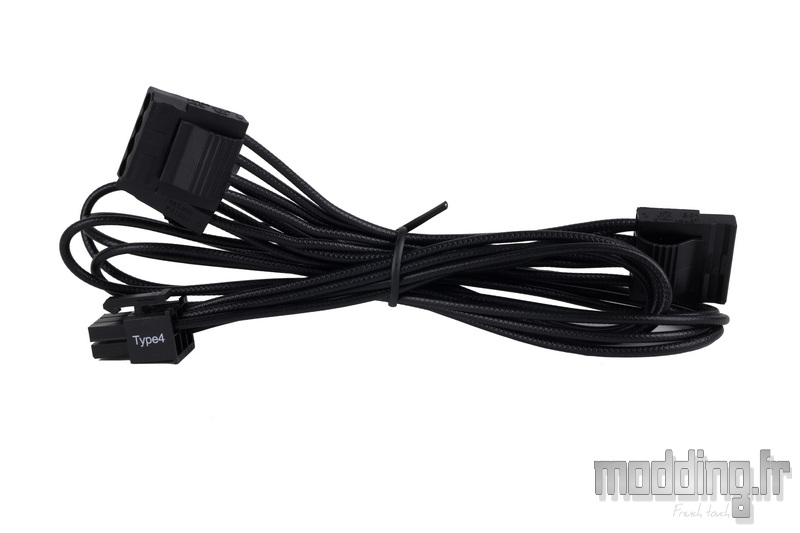

Enfin, deux câbles Molex sont fournis, chacun équipé de trois connecteurs. Ils mesurent 750 mm de long, avec un espacement de 100 mm entre chaque prise.
