L’alimentation :
Comme mentionné en introduction, la HX1200i 2025 qui correspond à la 4eme génération de la série HXi (SKU : CP-9020307-EU) est pratiquement identique à la version précédente de la HX1200i (SKU : CP-9020281-EU). En termes de design et de dimensions, il n’y a aucune différence notable. Toutefois, on observe un changement sur le nombre de prises PCIe/CPU, le modèle “2025” ajoutant trois prises supplémentaires, offrant ainsi plus de flexibilité pour les configurations nécessitant plusieurs connexions à haute puissance.
Le bloc conserve une profondeur de 200 mm, quel que soit le modèle, que ce soit pour la version 1200 W ou 1500 W. En ce qui concerne le poids, la version 1200 W affiche un poids de 2,44 kg, ce qui reste relativement léger pour un bloc d’alimentation de cette puissance.

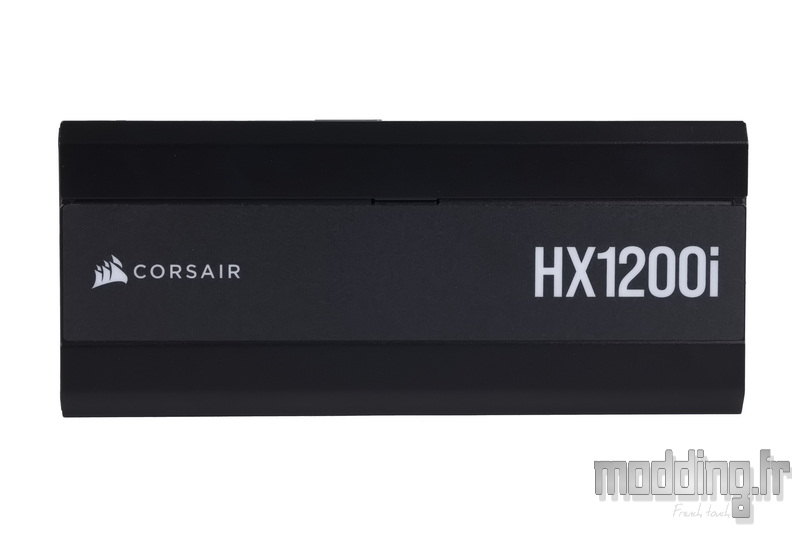

Sur l’un des côtés, le logo Corsair s’accompagne du nom de notre alimentation.
Les inscriptions sur le bloc sont imprimées sur un large autocollant, couvrant toute la profondeur du bloc.
Cela peut poser un léger inconvénient si la fenêtre du cache-alimentation de votre boîtier PC ne correspond pas à la taille de l’étiquette. Toutefois, si nécessaire, il est tout à fait possible de retirer cette étiquette, permettant ainsi de rendre le bloc plus discret et anonyme.

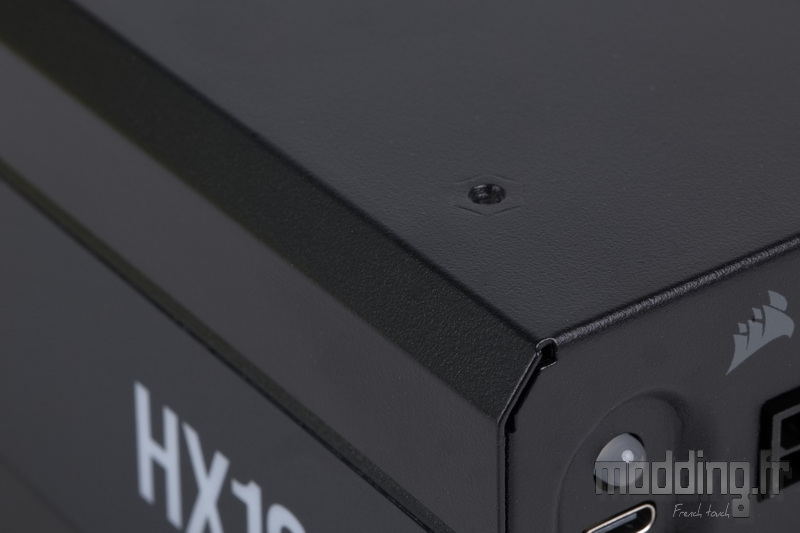

Une autre caractéristique stylistique retrouvée sur la majorité des blocs Corsair, y compris la gamme RM, HX, AX, etc., ce sont ces arêtes biseautées.
Ce petit détail, souvent subtil, se révèle en réalité très pratique lors de l’installation. Il facilite l’insertion du bloc sous le cache-alimentation par les coulisses, en offrant un meilleur dégagement et en rendant l’opération plus fluide.

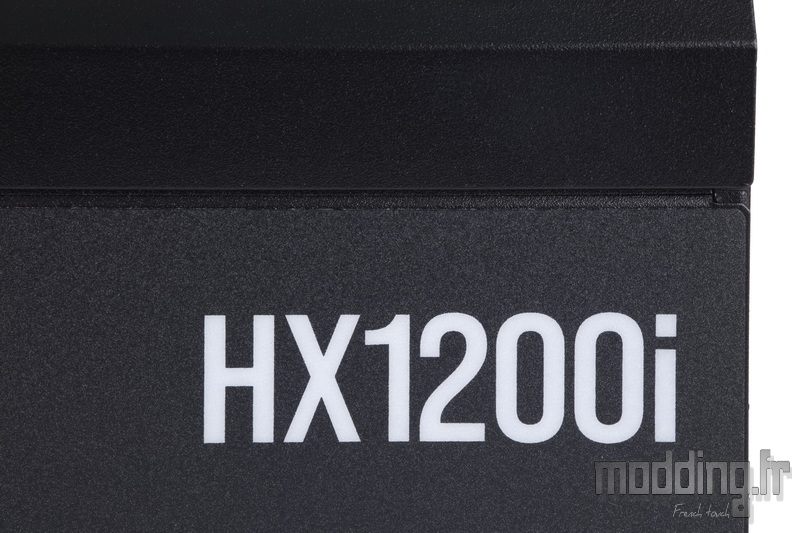

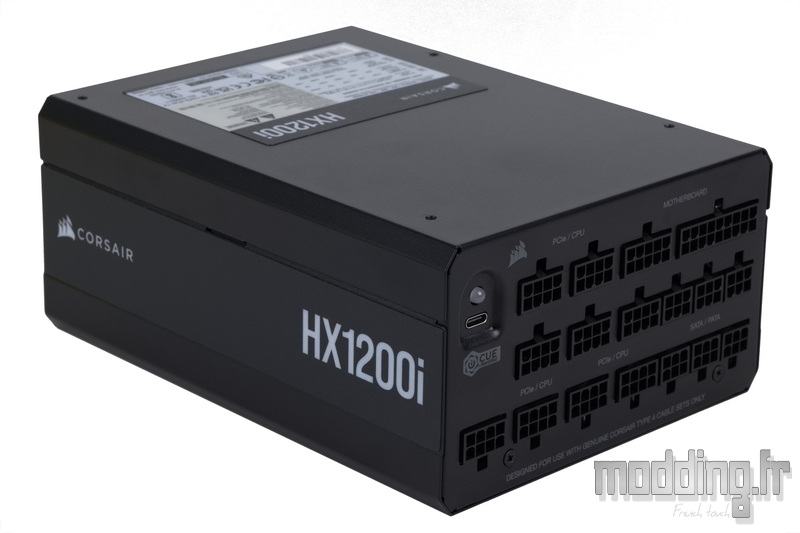

Le nom et le logo Corsair sont positionnés de manière à rester toujours dans le bon sens, peu importe l’orientation du bloc d’alimentation. Que le bloc soit installé avec le ventilateur face contre terre ou…

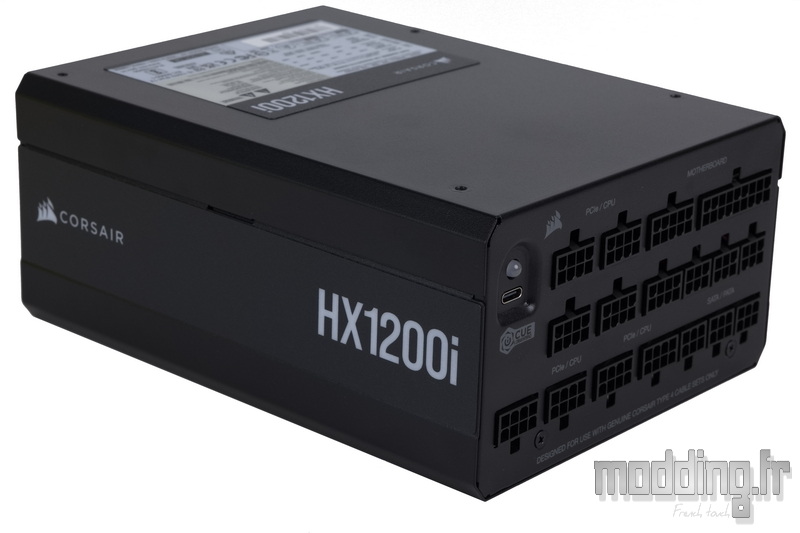

… Dans l’autre position, les inscriptions resteront correctement orientées, ce qui contribue à un aspect soigné et fonctionnel, quel que soit l’angle de vue.
La paroi opposée du bloc est identique à la première, avec un large autocollant qui affiche à nouveau le nom de l’alimentation ainsi que le logo Corsair.

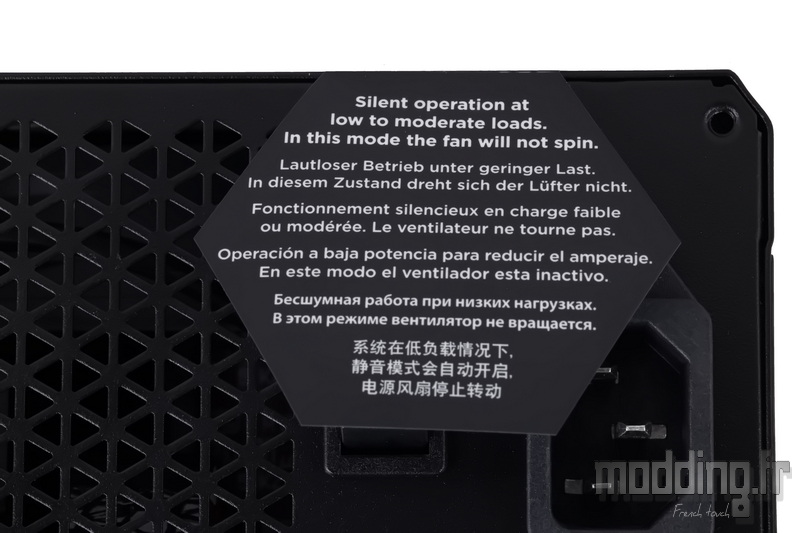

Sur la paroi arrière, une étiquette fournit des informations en plusieurs langues concernant le fonctionnement de la ventilation du bloc. Elle explique que le système de ventilation reste passif sous faible ou modérée charge, ce qui permet de maintenir un niveau sonore réduit lors des tâches moins exigeantes, contribuant ainsi à une utilisation plus silencieuse du bloc d’alimentation.

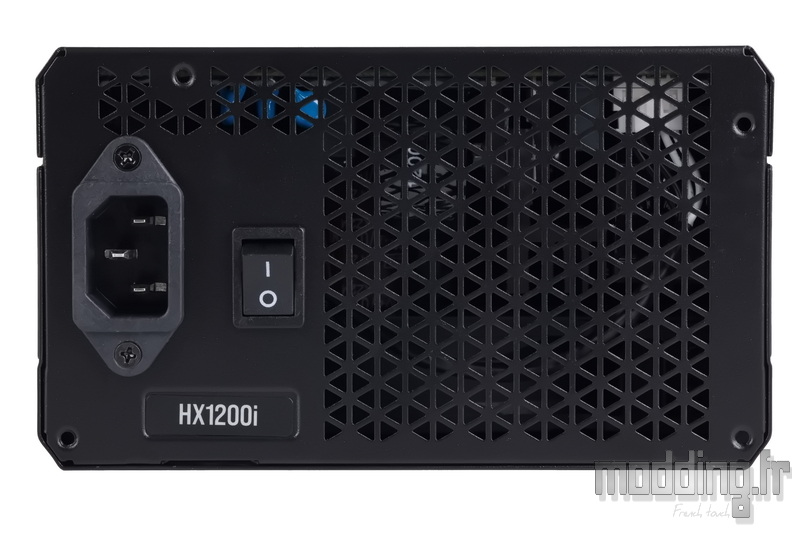

Une large grille occupe cette zone du bloc, arborant les triangles caractéristiques du design Corsair.
Toutefois, la marque a choisi de conserver ce motif, plutôt que d’adopter les nouveaux motifs aperçus sur son dernier boîtier, le Frame 4000D. Cette décision crée un léger sentiment de décalage, d’autant plus que ces nouveaux motifs sont présents sur la série RMx, renforçant l’idée qu’une mise à jour stylistique aurait pu être envisagée pour harmoniser l’ensemble avec les dernières tendances des produits Corsair.

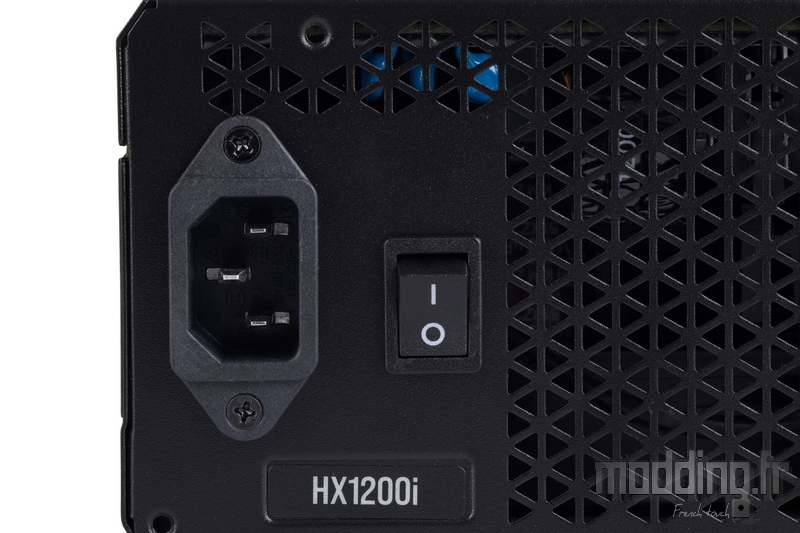

La prise secteur est accompagnée de son interrupteur, permettant d’allumer ou d’éteindre facilement l’alimentation. Juste en dessous, Corsair appose le nom de l’alimentation.

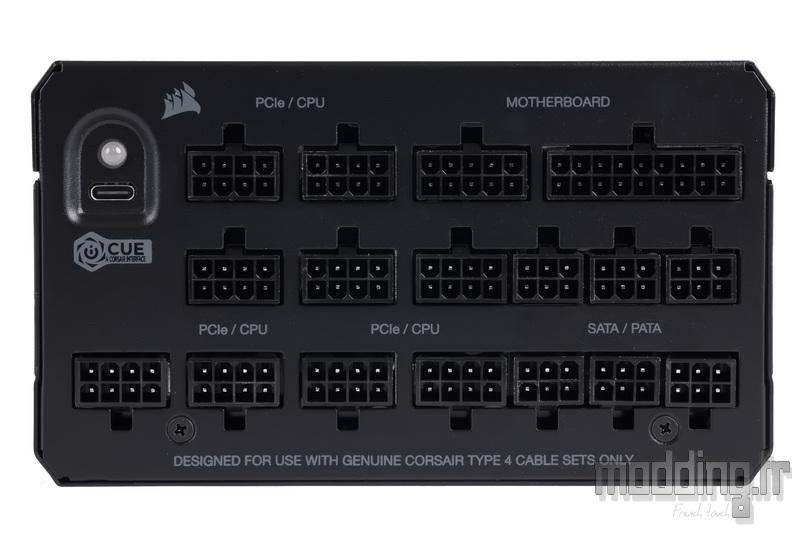

La gestion des câbles demeure entièrement modulaire, offrant une grande flexibilité pour l’installation.
Les différentes prises sont réparties horizontalement sur trois rangées, et il est intéressant de noter que le système de verrouillage est positionné de manière antagoniste entre la seconde et la troisième rangée, ce qui facilite considérablement le retrait des câbles.
Une mention positionnée dans la partie basse du bloc fait référence au type de câblage utilisé pour cette alimentation.
Si nous souhaitons remplacer les câbles de notre HX1200i par un kit optionnel, il nous faudra opter pour un kit de type 4, compatible avec ce modèle.
Corsair propose également des kits de type 3, qui correspondent aux anciens modèles d’alimentations de la marque, offrant ainsi une certaine rétrocompatibilité pour les utilisateurs de générations précédentes.

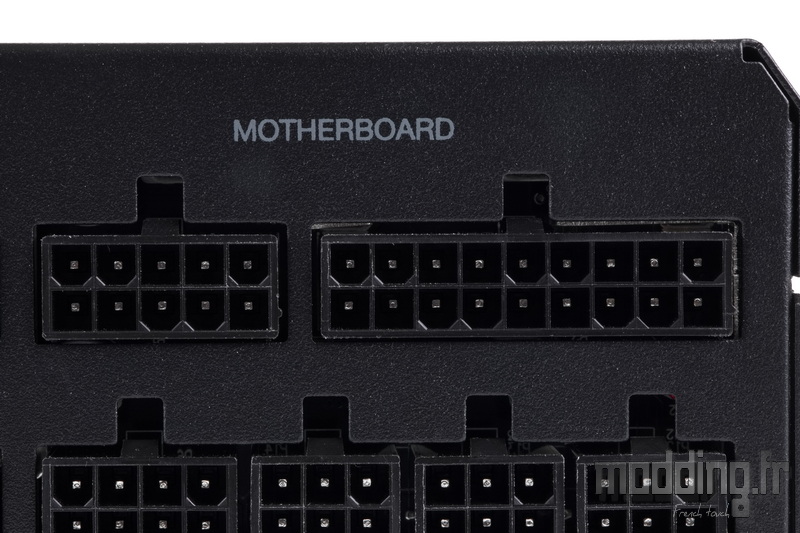

Les prises ATX (Motherboard) sont positionnées sur le côté droit du bloc, et se retrouvent ainsi au bord du cache-alimentation, du côté des coulisses du boîtier PC.

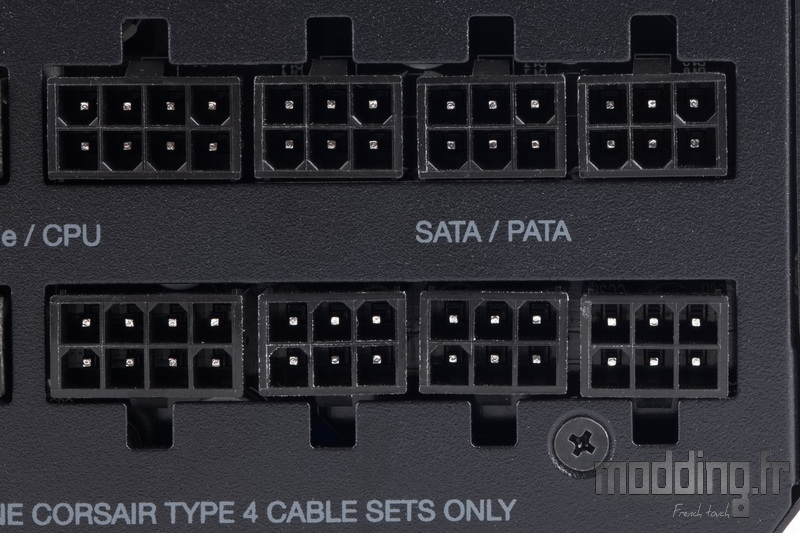

Juste en dessous, se trouvent les 6 prises dédiées aux câbles pour les périphériques SATA/PATA.
Nous avons ensuite une ribambelle de 10 prises 8 broches dédiées aux câbles CPU et PCIe, offrant une grande flexibilité pour les configurations nécessitant plusieurs connexions.
Il est intéressant de noter l’absence d’une connectique 12V-2×6, ce qui pourrait surprendre à première vue.
Toutefois, cela ne constitue pas un oubli. Corsair semble délibérément faire l’impasse sur ce type de prise pour ses alimentations. En effet, le câble GPU 12V-2×6, fourni avec l’alimentation, comporte à l’une de ses extrémités deux prises PCIe 8-pins. Cela n’enlève cependant rien au fait que cette HX1200i, certifiée ATX 3.1, prend bien en charge le PCIe 5.1, garantissant ainsi des performances optimales pour les configurations les plus récentes.

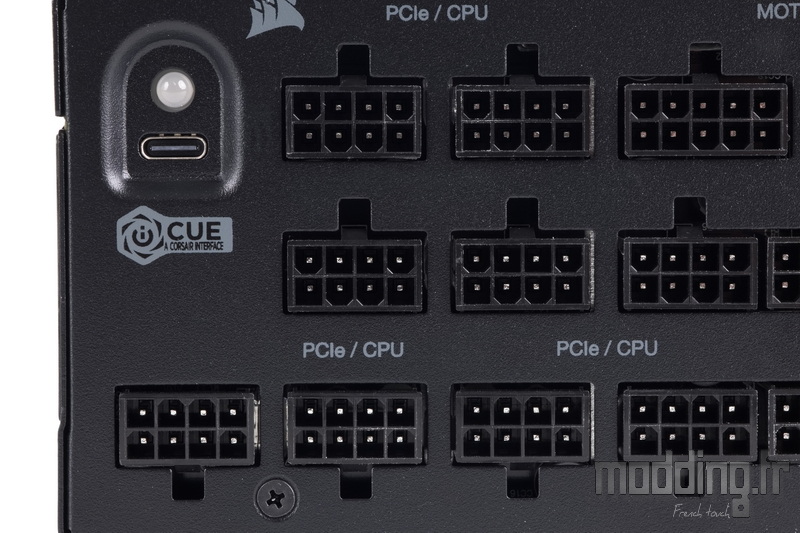

Ce qui caractérise les versions “i” des alimentations Corsair, c’est la gestion via le logiciel iCUE.

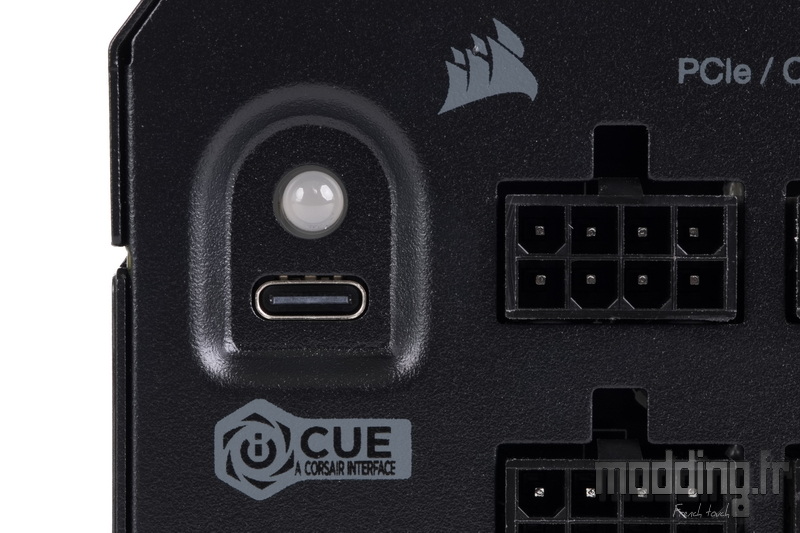

Pour activer cette fonctionnalité, il suffit de relier le bloc à la carte mère à l’aide du câble USB inclus dans le bundle, en le branchant sur la prise USB Type-C de l’alimentation.
Une petite LED placée au-dessus de cette prise s’allume dès que la connexion est correctement établie, confirmant ainsi le bon fonctionnement de la liaison entre le bloc et le système.

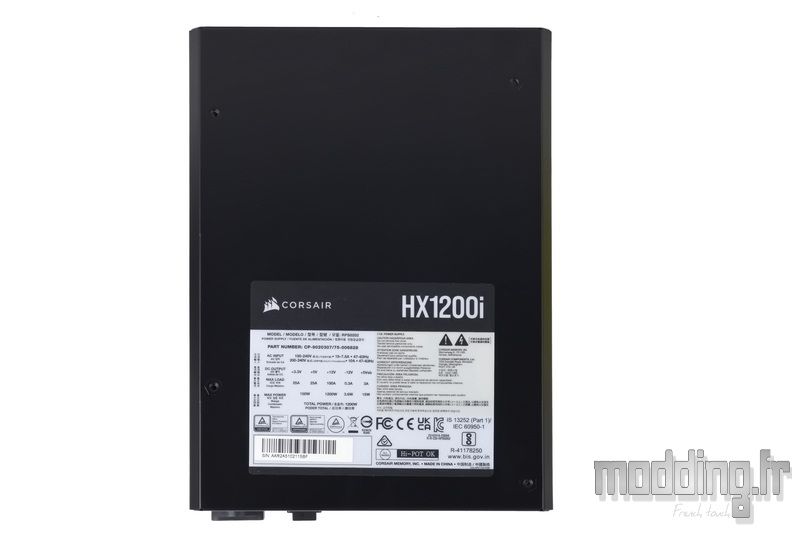

Comme souvent, Corsair appose sur la paroi supérieure du bloc un large autocollant sur lequel apparaissent le nom du modèle ainsi que le logo de la marque.
On y retrouve également les précautions d’usage liées aux risques de choc électrique, traduites en plusieurs langues afin de répondre aux exigences internationales.

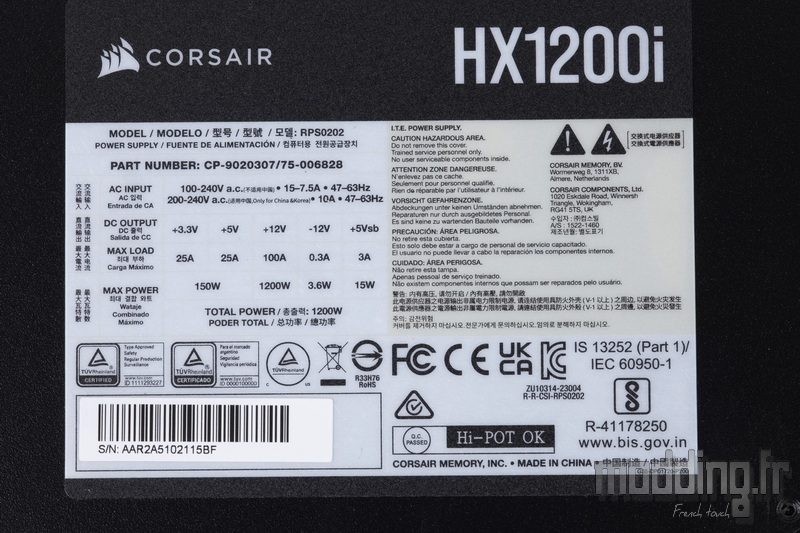

Un tableau technique complète cet ensemble en détaillant les caractéristiques électriques de la HX1200i.
Fidèle à ses habitudes, Corsair opte ici pour une architecture à rail unique en 12 V, capable de délivrer une intensité impressionnante de 100 A, soit toute la puissance de 1200 W sur ce seul rail (125 A sur la HX1500i). Ce choix permet une répartition libre de la puissance selon les besoins des composants, sans risque de surcharge sur un rail dédié.
Toutefois, grâce au logiciel iCUE, il est possible de basculer facilement entre deux modes de protection contre les surintensités (OCP) :
-
Rail unique, pour laisser l’alimentation délivrer toute la puissance disponible sur un seul rail 12 V,
-
Rails multiples, pour limiter l’intensité délivrée sur chaque connecteur individuellement, renforçant ainsi la sécurité du système, notamment en cas de court-circuit ou de défaillance d’un périphérique.
Cette fonctionnalité offre une flexibilité bienvenue pour les utilisateurs exigeants, qu’ils privilégient la simplicité ou une sécurité accrue selon leur configuration.

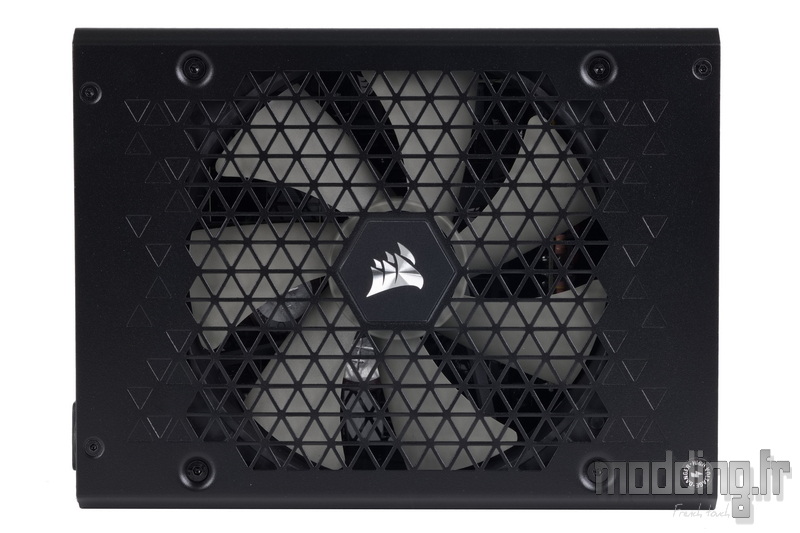

La grille de la face ventilée n’est pas un élément rapporté, mais fait partie intégrante du carénage en acier. Cette conception monobloc renforce la rigidité structurelle du bloc tout en assurant une bonne ouverture à l’air pour optimiser le flux de ventilation et le refroidissement passif en faible charge.

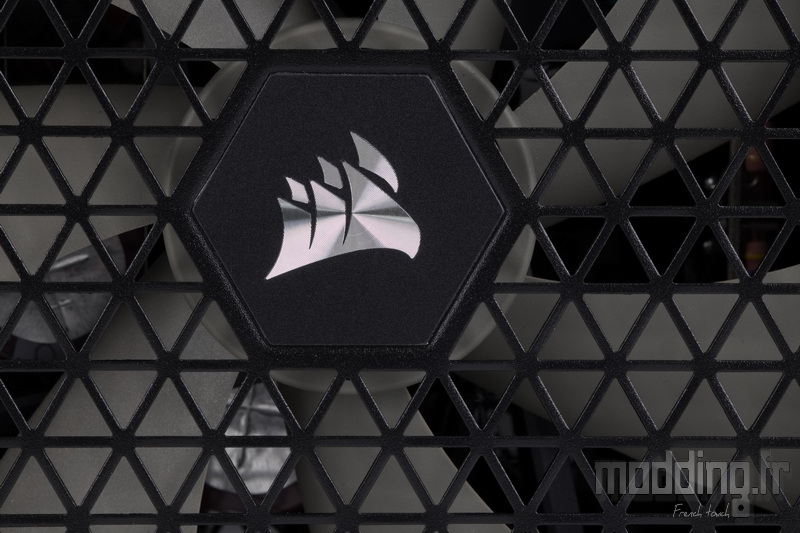

La partie centrale arbore un hexagone plein sur lequel est apposé le logo Corsair affichant un aspect métallisé. Il dissimule ainsi le centre des pales du ventilateur en 140 mm.

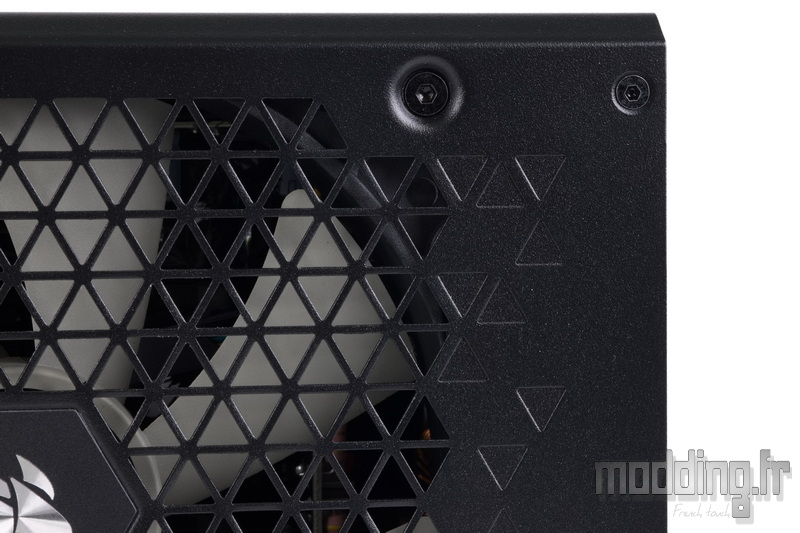

Des motifs triangulaires composent cette grille de ventilation, reprenant le style graphique déjà présent à l’arrière du bloc, mais avec des orifices de plus grande taille afin de favoriser un meilleur flux d’air. Corsair ne s’arrête pas à une simple découpe fonctionnelle : en dehors de la zone strictement ventilée, les triangles sont emboutis directement dans la structure en acier, créant un effet de dispersion visuelle progressive.

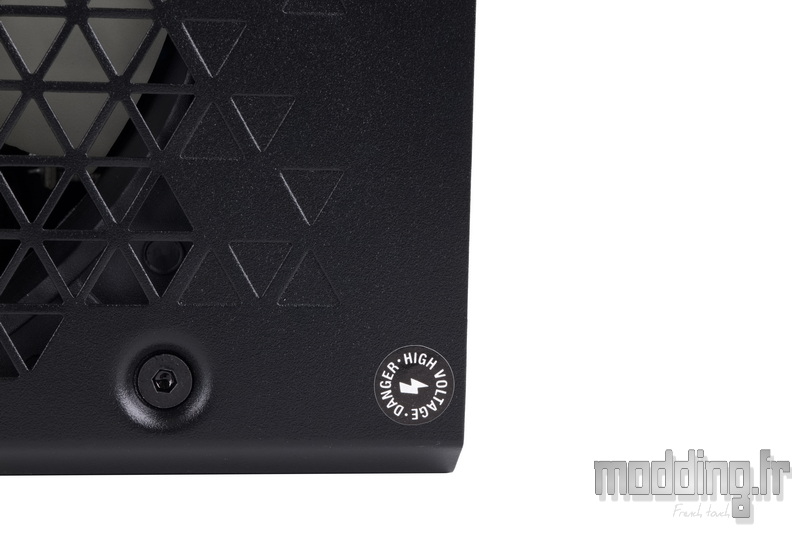

Les différentes vis utilisées pour la fixation du ventilateur ou pour l’assemblage des deux parties du carénage adoptent une empreinte à six pans, plus sécurisante et moins sujette aux manipulations hasardeuses. Parmi elles, l’une est dissimulée sous une pastille de sécurité, qui ne porte pas la traditionnelle mention “Warranty Void if Removed”, mais un avertissement plus explicite : “Danger – High Voltage”.
Quoi qu’il en soit, il s’agit bien d’un scellé de garantie, indiquant que toute ouverture du bloc entraînera l’annulation de la garantie de 10 ans, même si le message se veut davantage dissuasif sur le plan électrique que juridique.
La HX1200i est équipée d’un ventilateur de 140 mm (Corsair NR140P) doté d’un roulement de type FDB (Fluid Dynamic Bearing), reconnu pour sa longévité et son fonctionnement silencieux.
Le refroidissement est de type semi-passif, ce qui signifie que le ventilateur reste à l’arrêt tant que la charge reste en dessous d’un certain seuil, comme l’indique la courbe de ventilation affichée sur le packaging.
Les pales commencent à tourner lentement dès que la charge atteint environ 50 %, soit 600 W pour notre modèle 1200 W. La vitesse reste modérée jusqu’à 720 W, puis s’intensifie progressivement pour culminer à 1200 tr/min en pleine charge – un chiffre encore bien inférieur à la vitesse maximale de 2000 tr/min que peut atteindre le ventilateur.
À noter qu’il est possible de définir sa propre courbe de ventilation via le logiciel iCUE, mais cette personnalisation s’accompagne d’une petite restriction que nous détaillerons plus loin.
L’alimentation bénéficie, comme la majorité des modèles modernes, de toutes les protections essentielles :
Sur le plan technique, l’étage primaire intègre un correcteur de facteur de puissance actif (APFC), un pont redresseur complet, ainsi qu’un convertisseur résonant LLC, garantissant une conversion efficace et stable.
Du côté secondaire, le rail 12 V est pris en charge par un redressement synchrone, tandis que les rails 5 V et 3,3 V sont générés via une double conversion DC-to-DC.
La plateforme matérielle est conçue par le sous-traitant CWT (Channel Well Technology), un partenaire de longue date de Corsair, reconnu pour ses solutions fiables et performantes.
Certifications :
-

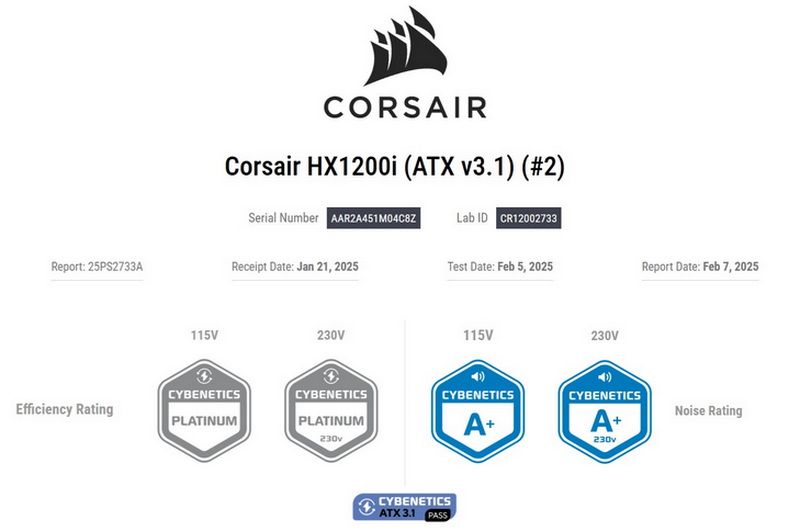

Côté efficacité énergétique, la HX1200i décroche la certification Platinum selon le protocole Cybenetics,
-
Tandis que sur le plan acoustique, elle reçoit une note A+, gage d’un fonctionnement particulièrement silencieux, même sous charge modérée.

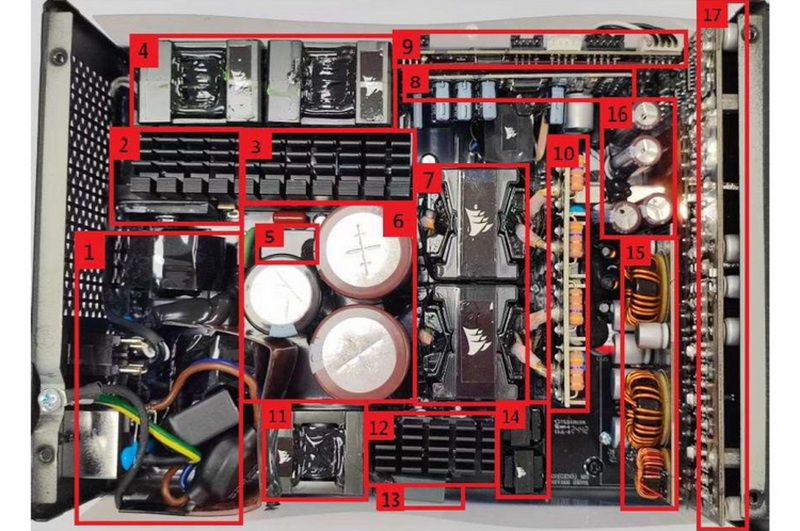

L’étage de filtrage transitoire (n°1) est parfaitement équipé pour bloquer les interférences électromagnétiques, aussi bien en entrée qu’en sortie. Il prend place dès la prise secteur, puis se prolonge sur le PCB principal, assurant une bonne immunité CEM.
Les convertisseurs APFC (n°3) reposent sur deux transistors FET Infineon accompagnés de deux diodes boost de la même marque. Tous ces composants sont solidement fixés à un radiateur dédié, garantissant un refroidissement optimal même sous forte charge.
Les trois condensateurs primaires (n°6), d’origine japonaise (Chemi-Con), affichent une capacité combinée de 1 500 µF, témoignant d’un dimensionnement généreux gage de fiabilité à long terme.
Deux contrôleurs numériques assurent la gestion complète de l’APFC, de la commutation primaire, ainsi que des FET du rail 12 V, apportant souplesse, stabilité et réactivité.
Les quatre transistors de commutation en topologie de pont complet alimentent un convertisseur résonant LLC, garant d’une excellente efficacité énergétique, tout en limitant les pertes à haute fréquence.
Faute de place pour un transformateur massif, Corsair opte ici pour deux transformateurs plus compacts (n°7) montés en parallèle, une solution ingénieuse pour préserver le rendement tout en réduisant l’encombrement.
Le rail 12 V est régulé par huit FET, positionnés sur une carte fille verticale (n°10), à proximité directe des transformateurs principaux, ce qui permet de limiter les pertes par conduction et de réduire les distances de transfert.
Enfin, les rails secondaires 5 V et 3,3 V sont pris en charge par deux convertisseurs DC-to-DC (n°15), une approche standard mais éprouvée, assurant stabilité et indépendance des tensions de sortie.
