Les tests :
Config de test :
Niveau sonore

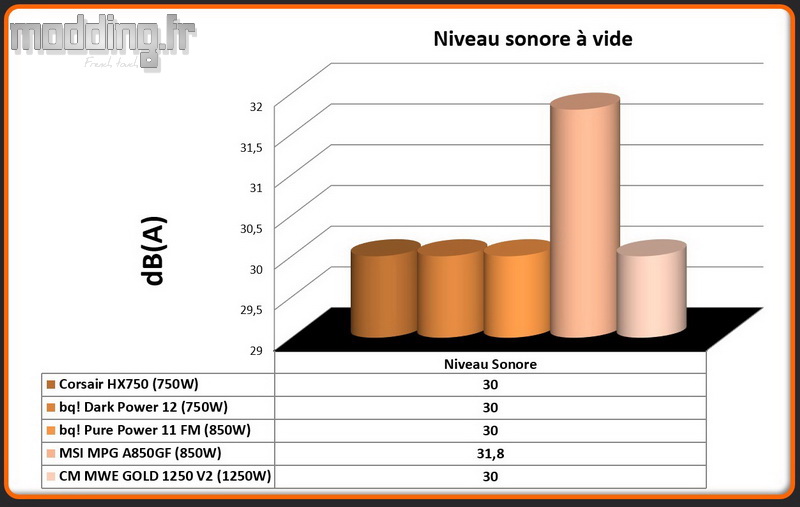

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).
Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).
La MWE GOLD 1250 V2 dispose d’un mode passif qui demeure actif tant que la charge ne dépasse pas les 40 %.
A fortiori, sur un modèle de 1250 W, notre configuration de test n’est donc pas assez énergivore pour déclencher la rotation des pales du ventilateur même lorsque le CPU et la carte graphique sont sollicités à 100 %.
La MWE GOLD 1250 V2 est restée muette.
Il demeure intéressant que Cooler Master inclue aussi un seuil de déclenchement de la ventilation en fonction de la température interne du bloc, indépendamment du seuil de charge. De plus, si l’on se réfère à la mention portée sur l’étiquette posée à l’arrière de l’alimentation, la ventilation ne cesse de tourner tant que cette température ne descend pas sous ce seuil.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64 (v7.16).
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

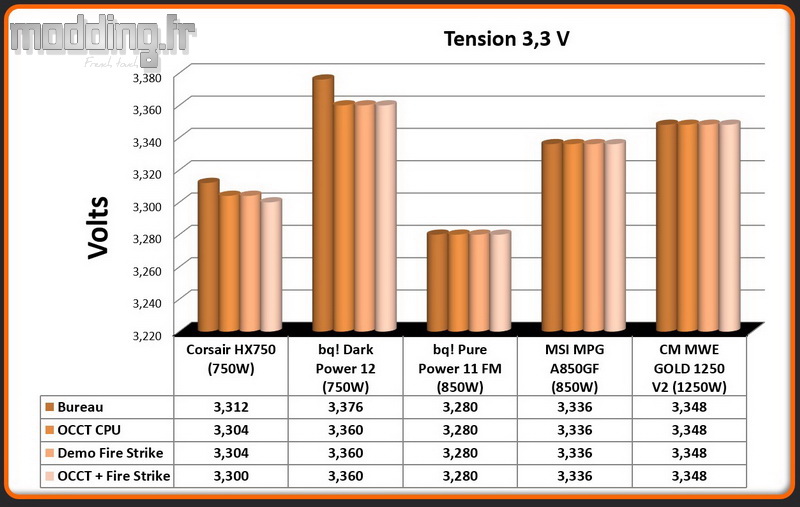

3.3 Volt

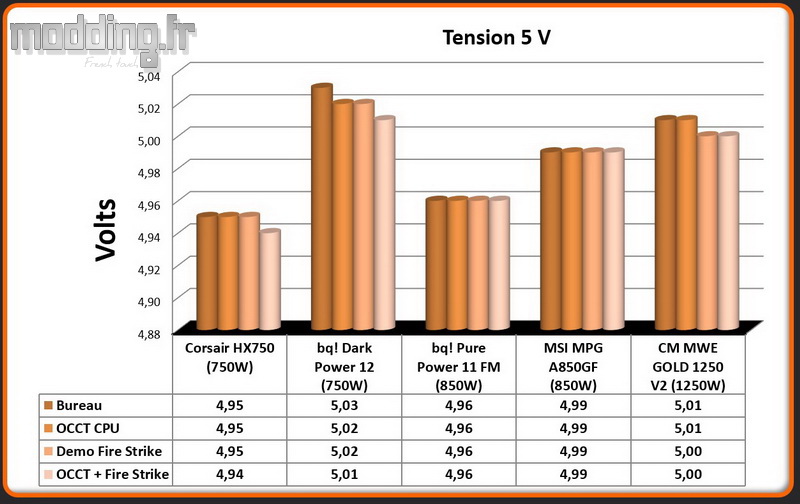

5 Volt
12 Volt
Les spécifications ATX sont bien respectées.
Nous notons une légère chute de tension. L’écart est de l’ordre de 96 mV entre l’état au repos (12.240 V) et celui en charge au niveau du 12 V (la tension minimale relevée est de 12.144 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La version 7.16 de ce logiciel détecte des variations minimales de 24 mV.
Le premier graphe est relevé lors d’une session OCCT.
Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.
Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem.
Sous OCCT, c’est quasiment le calme plat, le 12 V ne varie que très peu avec une fluctuation de l’ordre de 24 mV (12.216 V).
Lorsque la carte graphique est sollicitée, les fluctuations sont plus nombreuses. Sous 3D Mark Fire Strike, la tension varie de 12.144 V à 12.168 V, il en est de même avec le test combiné.
L’écart de tension demeure maitrisé (24 mV) et nous sommes loin des spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
