Les tests :
Config de test :
- carte mère : Gigabyte Z270X Gaming K5
- processeur Intel : i7 7700K
- mémoire : 4 x 8 Go Corsair Vengeance RGB
- SSD : Corsair MP500 240 Go
- carte graphique : GTX 970 Asus Strix
- Refroidissement : Bequiet! Silent Loop 120
Niveau sonore
Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).
Dans ce test, le mode Hybride de la MasterWatt 650 n’est pas débrayable comme sur d’autres alimentations de ce genre. De ce fait la comparaison avec les autres alimentation ne peut être appliquée…

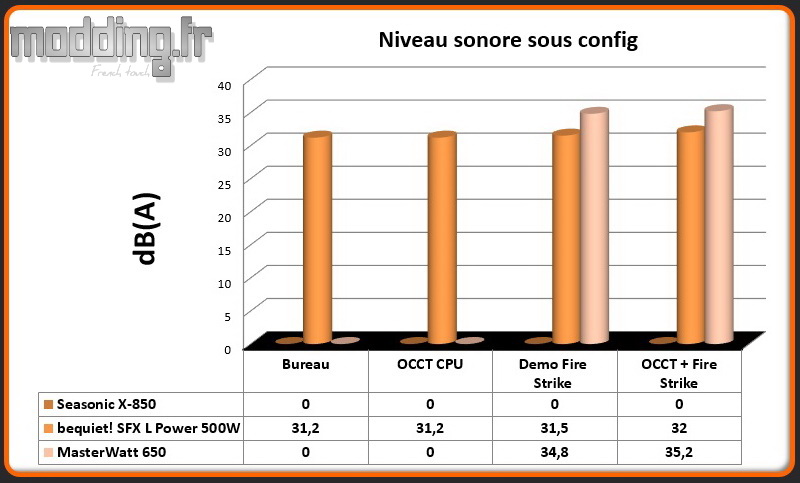

Un deuxième test : l’alimentation est intégrée dans la config de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 20 cm face au ventilateur, sous différents taux de charge :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
Un mode “Hybride” à la sauce Cooler Master ! Pour rappel, la MasterWatt ne déclenche sa ventilation qu’à partir de 15% de charge en théorie.
Dans notre cas, le test OCCT rendant notre 7700k actif à 100% laisse la ventilation en mode passif.
Par la suite, les pales commencent à se mouvoir et nous détectons sur notre alimentation un léger bruit parasite sous forme de cliquetis. Histoire de relativiser, on ne détecte le bruit que dans une ambiance silencieuse et avec l’oreille à proximité du bloc …
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les paramètres d’économie d’énergie au niveau du bios sont activés.
Les relevés se font sous différentes configurations :
- PC éteint
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

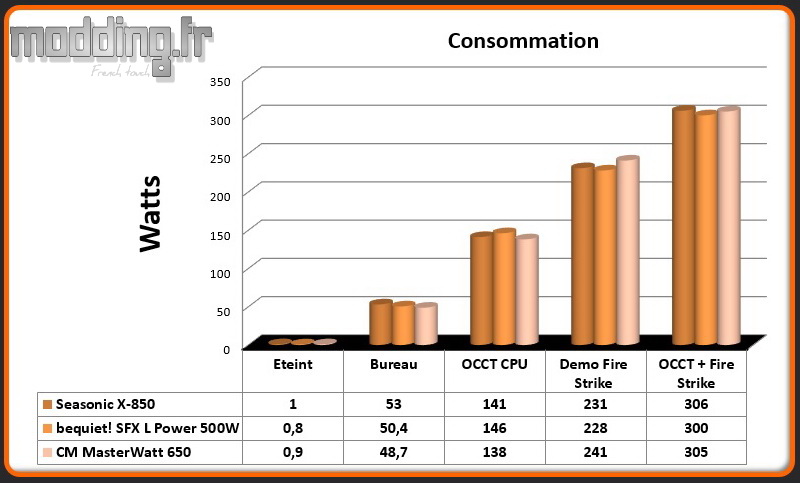

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64.
Les relevés se font sous différentes configurations :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

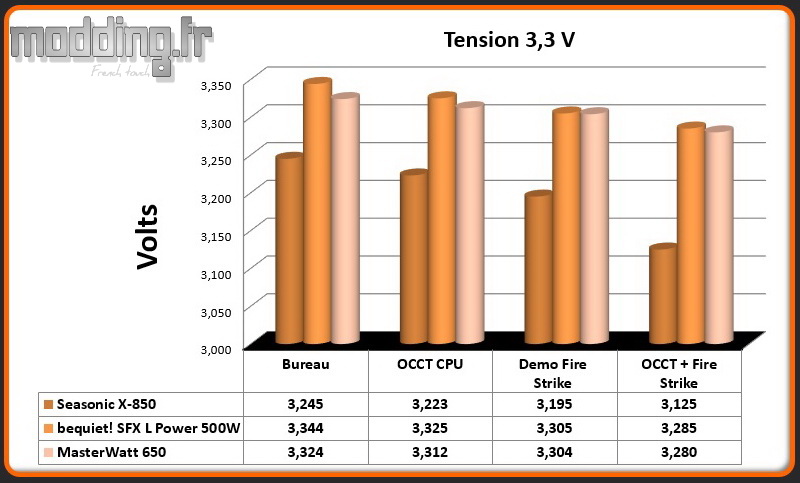

3.3 Volt

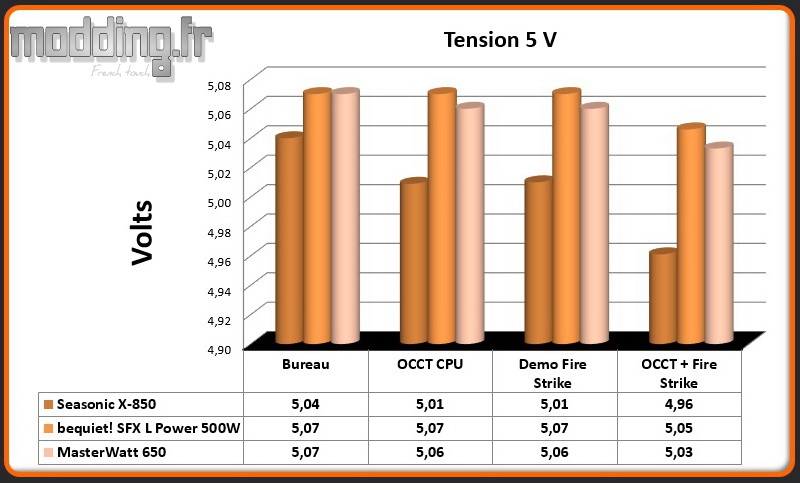

5 Volt

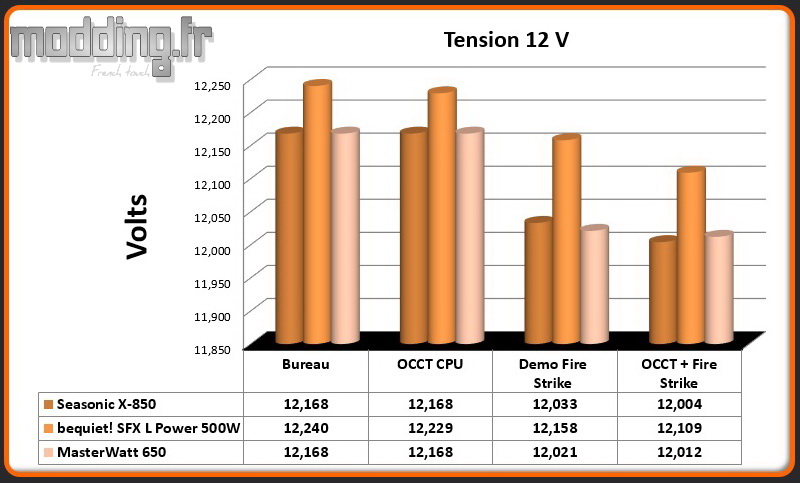

12 Volt
Comme la grande majorité des alimentations, les spécifications ATX sont bien respectées.
Nous notons qu’une très faible chute des tensions, notamment lorsque la carte graphique est sollicitée. Mais le gap, entre l’état au repos et celui en charge, reste inférieure à 0.2 V ne serait-ce pour le 12 V.
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont notamment le +12 V, sous forme de graph afin d’apprécier la fluctuation tout au long du test.

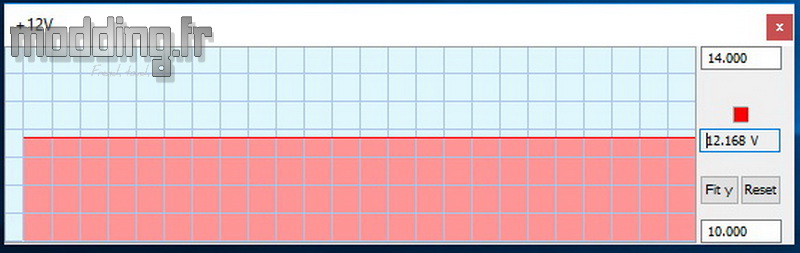

Le premier graph est relevé lors d’une session OCCT.

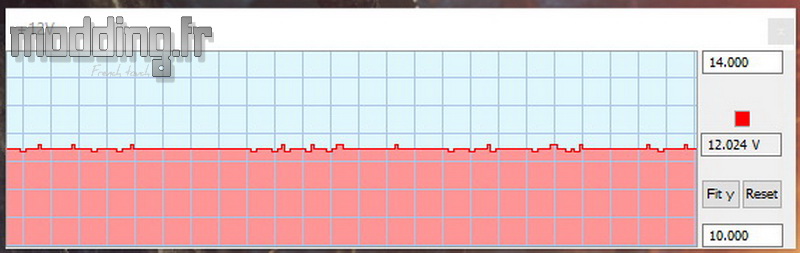

Le second graph est relevé lors d’une session 3D Mark Fire Strike Extrem.

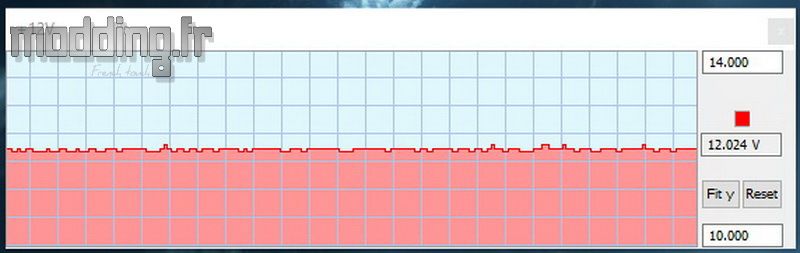

Le dernier graph est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem
Sous OCCT, la stabilité du 12 V est excellente, c’est le calme plat.
Apparaissent ensuite quelques fluctuations lorsque la carte graphique participe aux tests, elles restent cependant minimes de l’ordre de 140 mV.
