Les câbles :

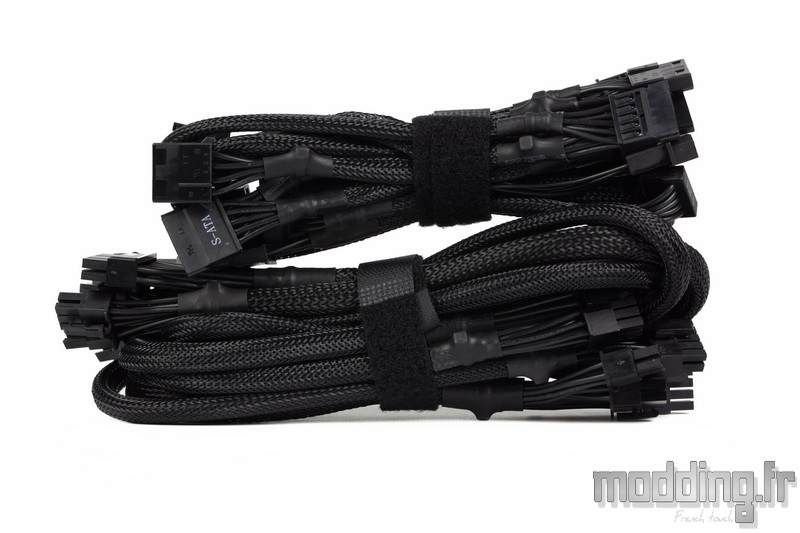

La totalité des câbles bénéficie donc du concept 100% modulaire de l’alimentation Straight Power 11.

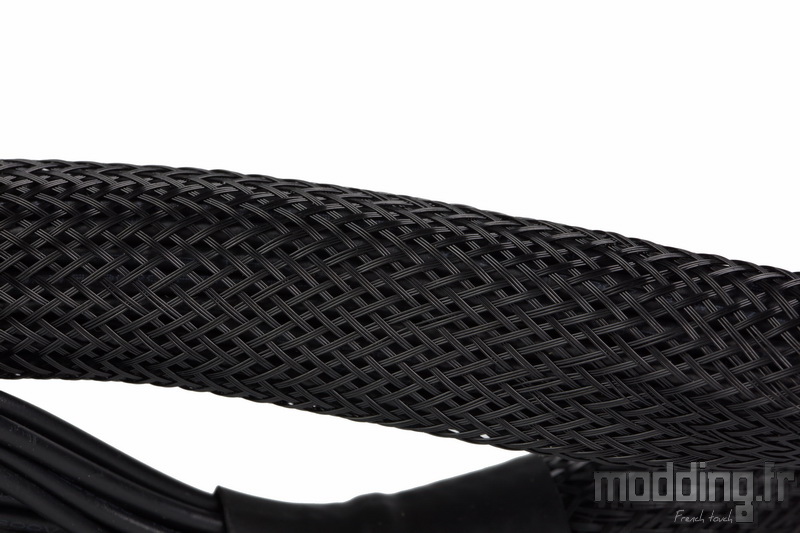

Ils sont tous composés de fils noirs et revêtus d’une gaine tressée de même couleur.
Hop! ni vu ni connu je me dissimule dans la pénombre…

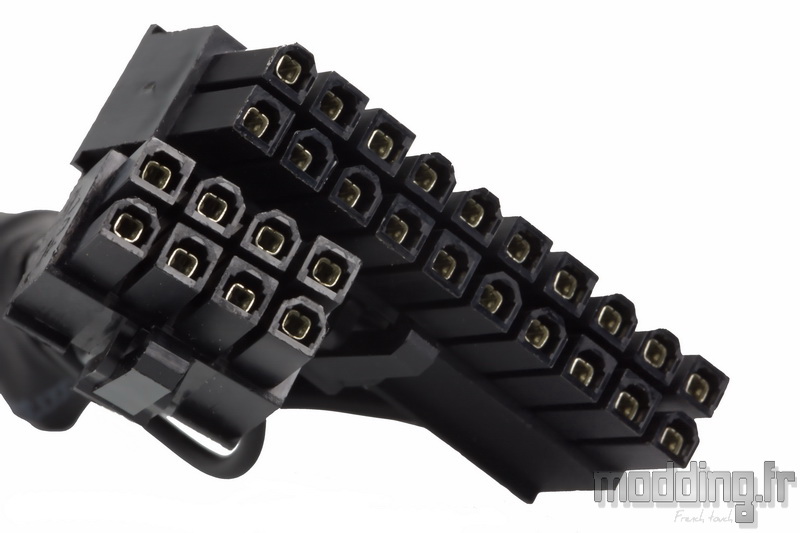

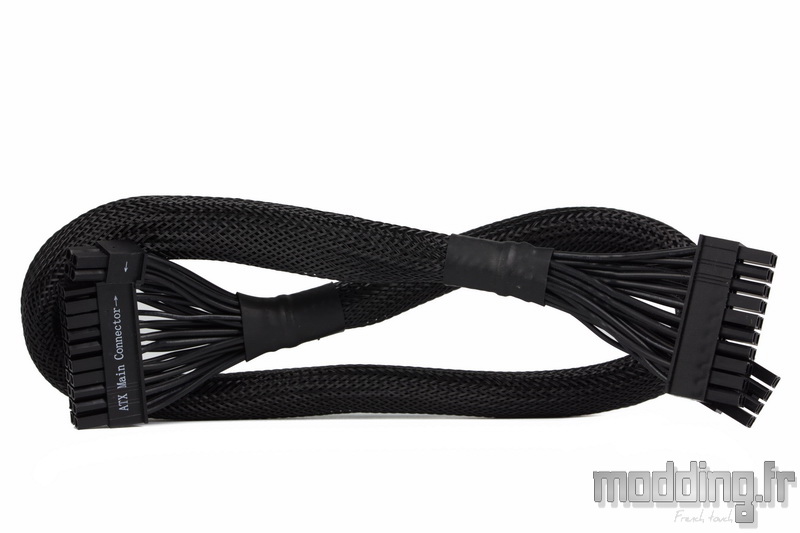

Le câble ATX 20+4 broches mesure 600 mm.
Le 24 broches, côté carte mère, laisse place à une prise 20 broches et une prise 8 broches côté alimentation.
Vient ensuite le câble CPU de type 4+4 broches (côté carte mère).
Le câble est doté d’une prise 10 broches côté alimentation.
Il mesure 700 mm.
Du coté PCIe nous avons deux sortes de câbles (du moins dans les versions 650 W et moins).
Ils mesurent tous 600 mm de long.

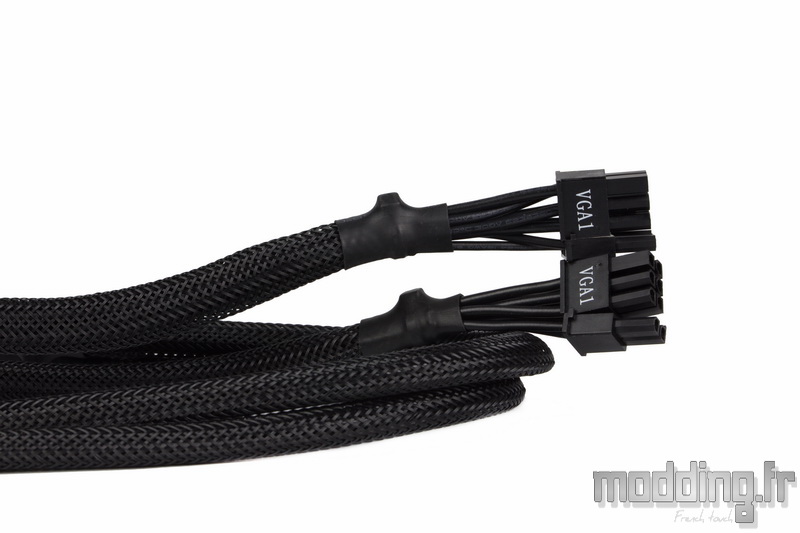

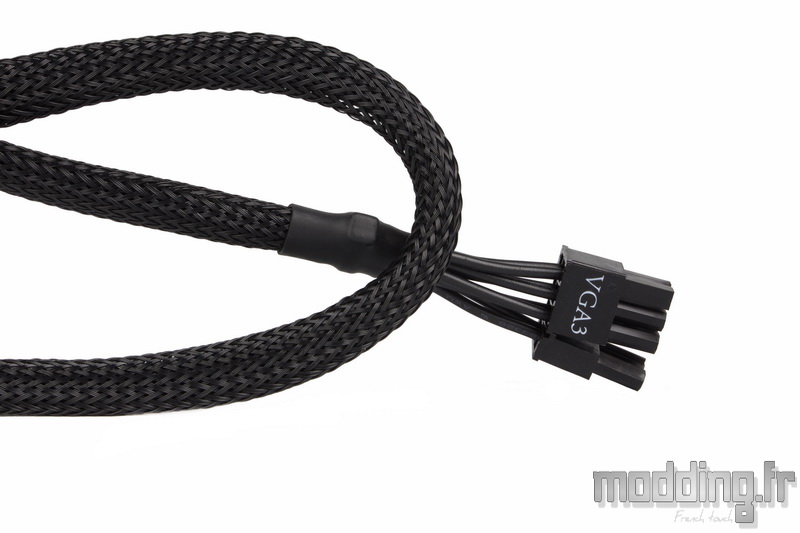

Un premier câble PCIe est doté de deux prises 6+2 broches.
Cependant la seconde prise 6+2 broches n’est pas repiquée sur la première comme nous avons l’habitude de le voir sur une majorité d’alimentation.
Un premier bon point sur le plan esthétique quant au branchement de ces prises sur la carte graphique.

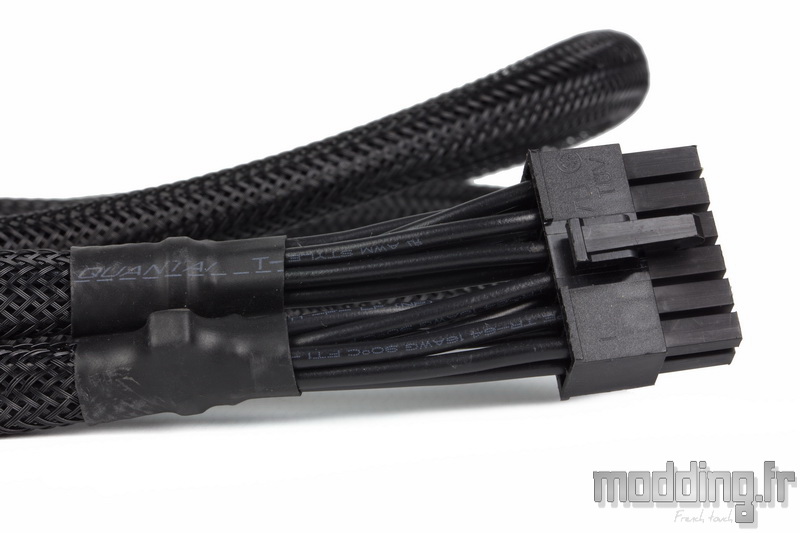

Ces deux prises sont donc issus d’une unique prise 12 broches qui se connecte sur le bloc.
Dans les versions 750 W et +, nous avons trois câbles de ce genre. Cela permet de jouer sur les différentes prises PCIe du bloc qui sont associées à un ou deux rails 12 V (plus d’explications dans la section “caractéristiques”)

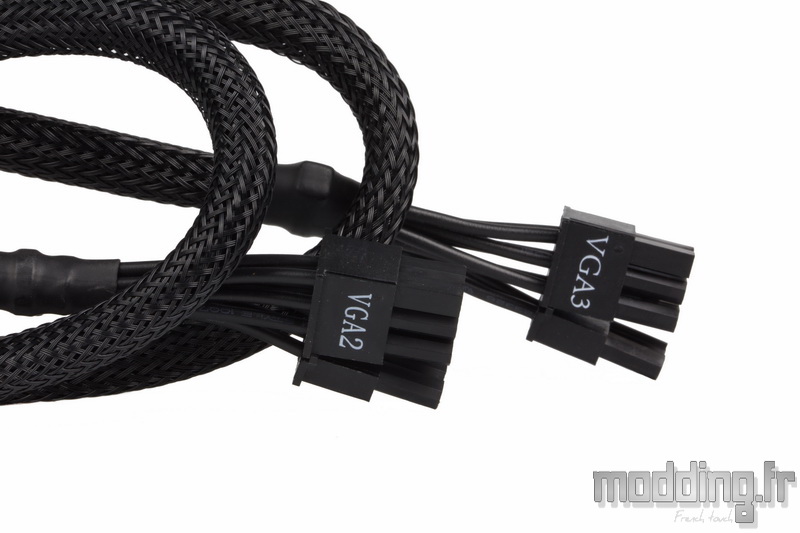

Le deuxième type de câble PCIe que nous avons exclusivement dans les versions 650 W et moins, est doté d’une seule prise 6+2 broches.
Idéal pour les cartes graphiques dotées d’une prise PCIe unique.
La prise coté bloc est toujours de type 12 broches mais pas entièrement câblée (forcement…).
Nous avons deux câbles de ce type.
Ils sont donc seulement présents dans ce groupe d’alimentations (450 à 650 W). De par leur puissance limitée, ils ne peuvent assurer l’alimentation de deux grosses cartes graphiques, par contre deux cartes dotées d’une seule prise PCIe ne posent pas de soucis.
D’où le fait aussi, de n’avoir qu’un seul câble doté de deux prises 6+2 broches.
Cependant, on peut alors utiliser ces deux câbles (mono-prise) pour alimenter une carte graphique demandant une bonne puissance, les deux rails 12 V seront ainsi sollicités afin d’assurer l’alimentation de ladite carte.

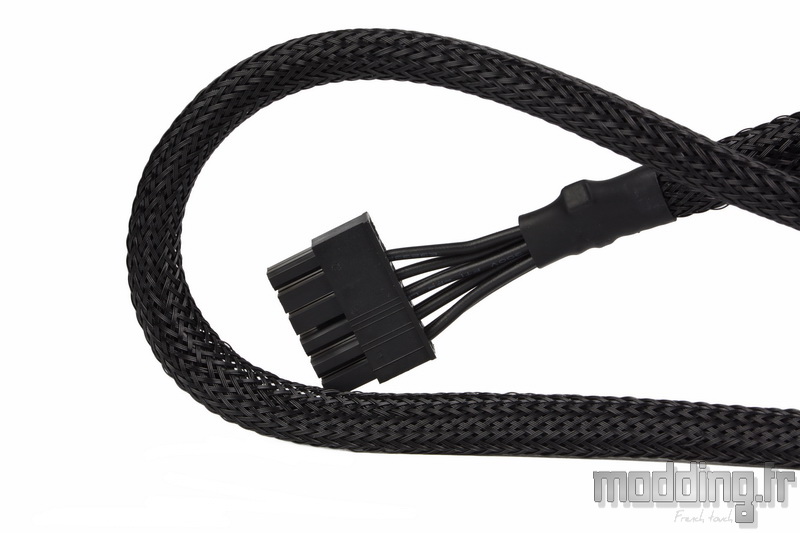

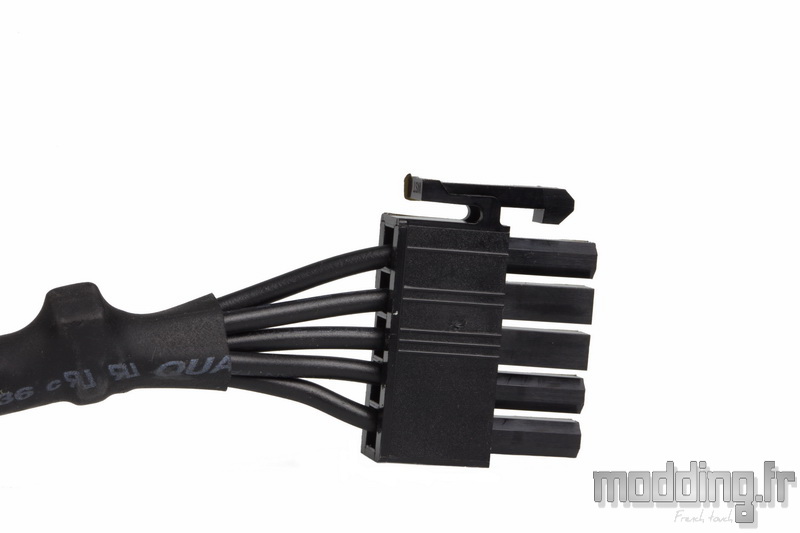

Du coté des câbles pour périphériques, nous retrouvons la prise spécifique dotée de 5 broches à plat avec son clip sur le coté.
Les trois câbles mesurent 550 mm dans leur totalité avec un espace de 150 mm entre chaque prise.
bequiet! mélange un peu les genres…

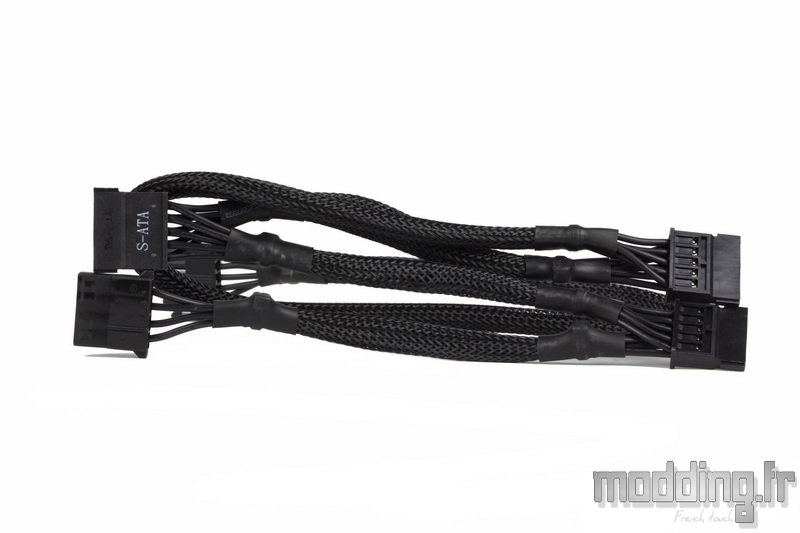

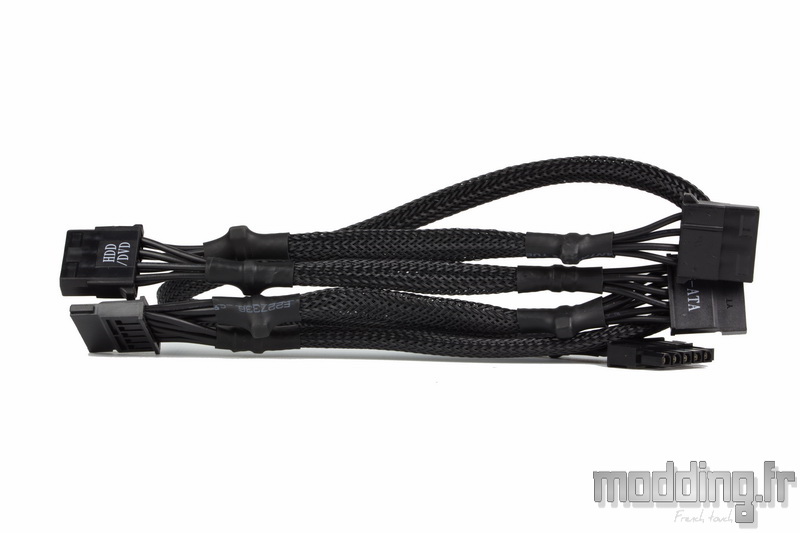

Nous avons un premier câble doté de deux prises Sata droites et de deux prises Molex.
Un second câble est équipé de trois prises Sata droites et se termine par une prise Molex.

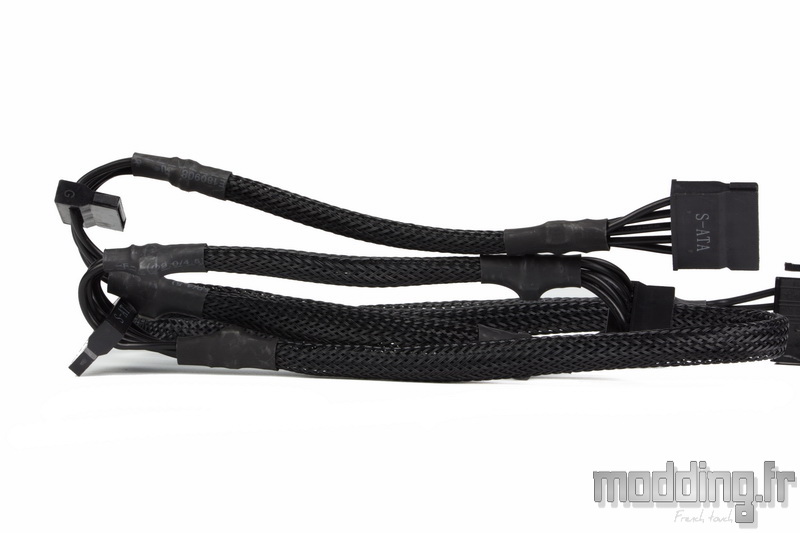

Le troisième est uniquement composé de prises Sata… Mais trois d’entre elles sont de type coudé tandis que la dernière est de type droit.

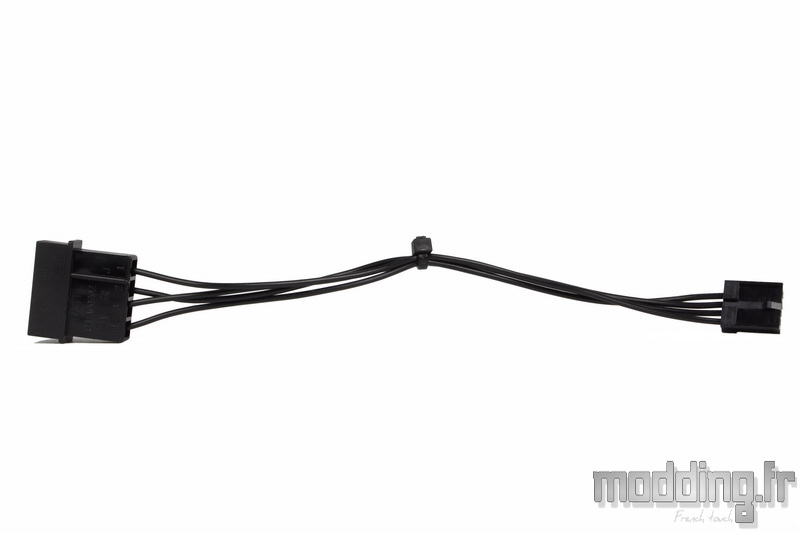

Enfin pour les nostalgiques de la prise disquette… La marque fournit un adaptateur avec branchement sur prise Molex.
