L’alimentation :

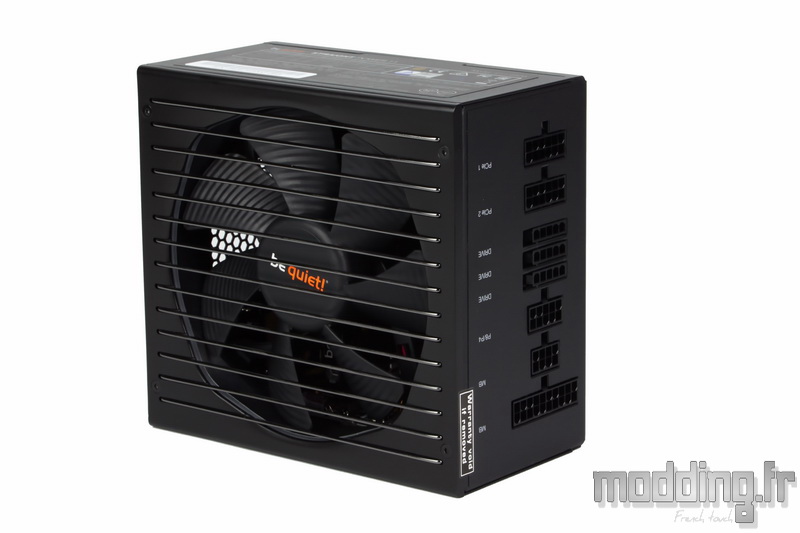

Le carénage est en acier avec une peinture noire anthracite.
Le bloc mesure 160 mm de profondeur sur 150 mm de largeur pour une hauteur classique de 86 mm.

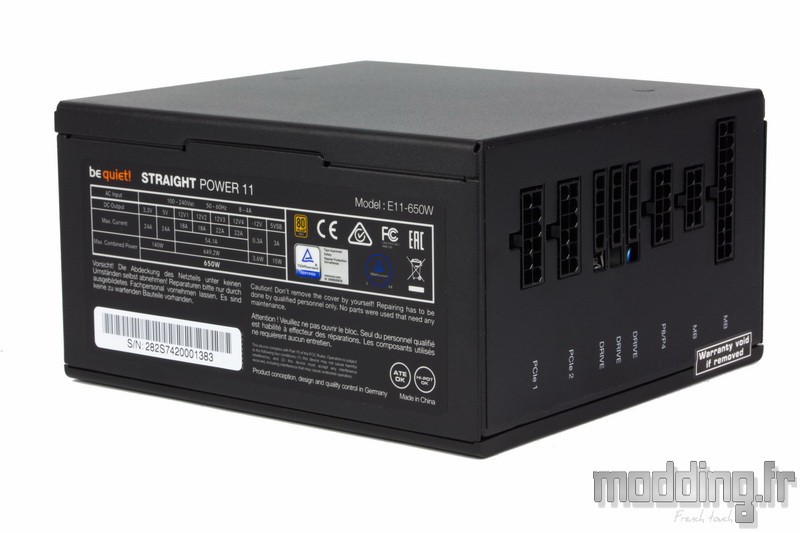

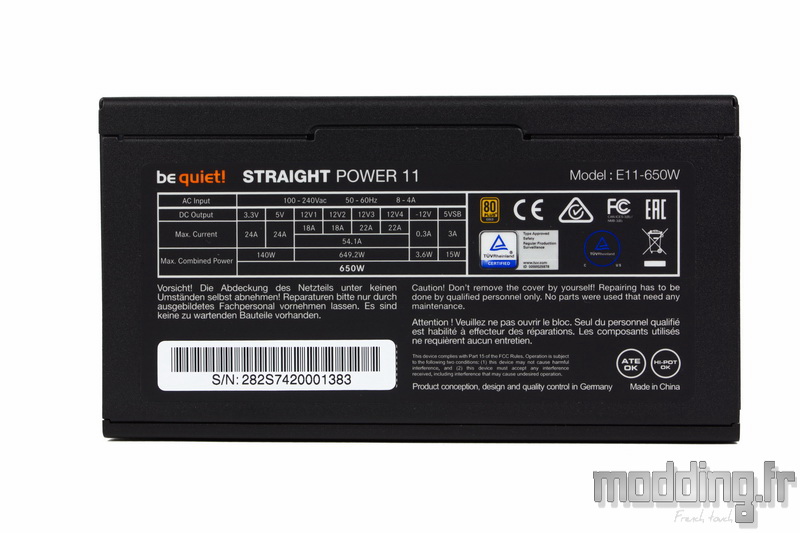

L’un des côtés nous affiche une “belle et grande” étiquette mentionnant, notamment, les caractéristiques électriques du bloc.
Généralement bequiet! est plutôt partisan du concept multi-rail et cette Straight Power 11 ne déroge pas à la règle avec 4 rails de 12 V.
Les deux premiers rails sont dotés de 18 A (le 12V1 alimente le 24 broches ATX ainsi que les périphériques, le 12V2 est dédié au CPU), les deux autres rails (dédiés PCIe) bénéficient d’une intensité de 22 A.
Il est une autre règle qu’à priori la marque n’est pas encore prête à transgresser… A savoir laisser cette étiquette sur le “mauvais” coté du bloc.
Du coup, la position classique de l’alimentation, qui prend place dans la majorité des boîtiers actuels avec la ventilation vers le bas, nous affiche le coté où se trouve cet autocollant… nettement moins esthétique que ….

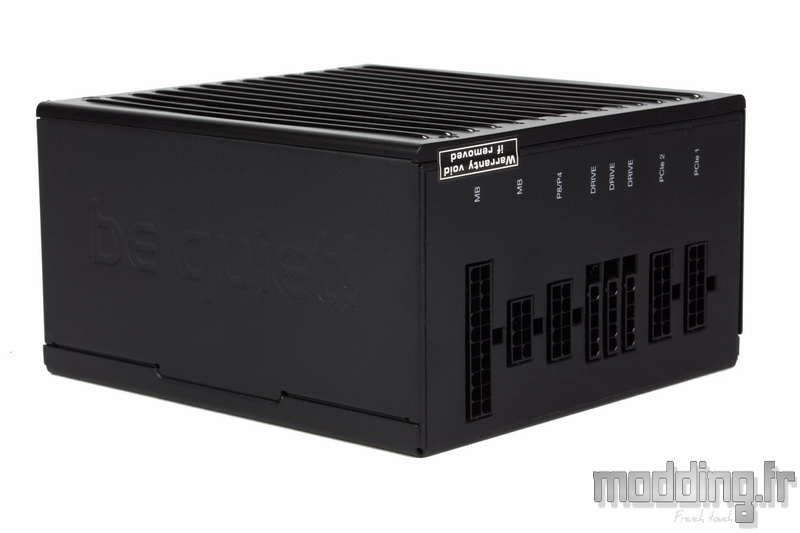

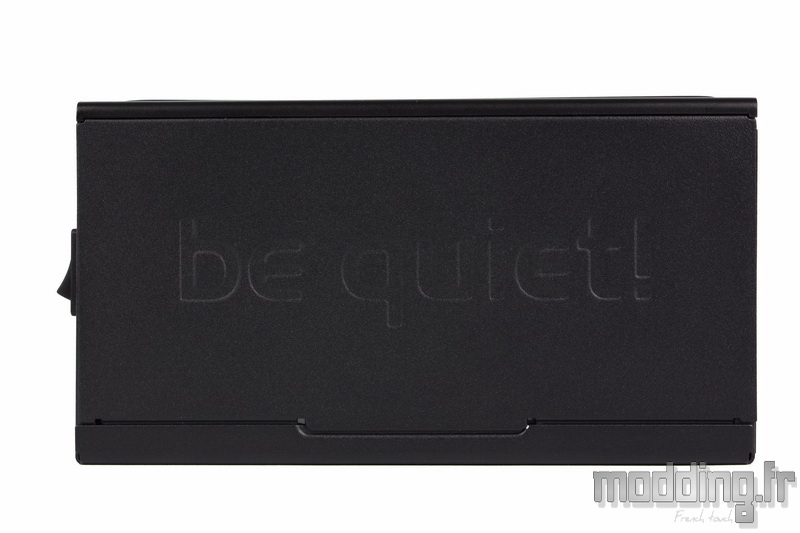

… Le logo bequiet!
Celui-ci est embouti à même la plaque en acier de la paroi.

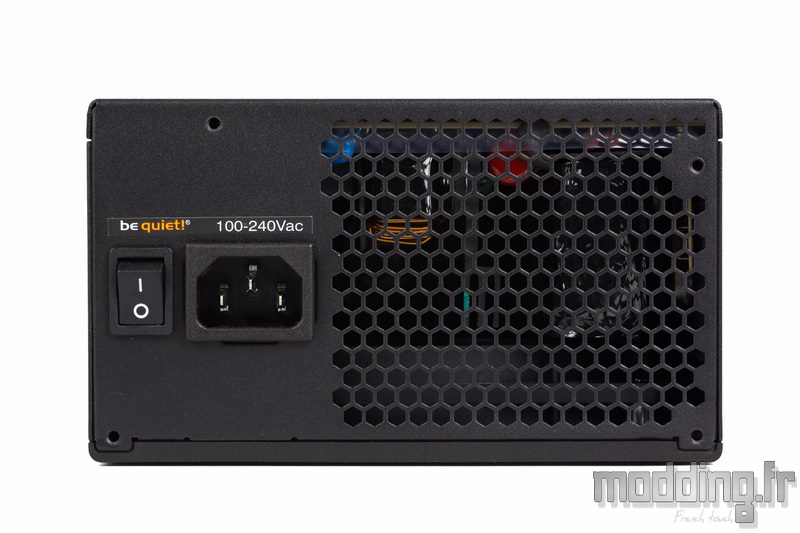

A l’arrière, la grille en nid d’abeille occupe les 2/3 de la superficie.
Dans la partie restante, nous avons la prise secteur accompagnée de son interrupteur.

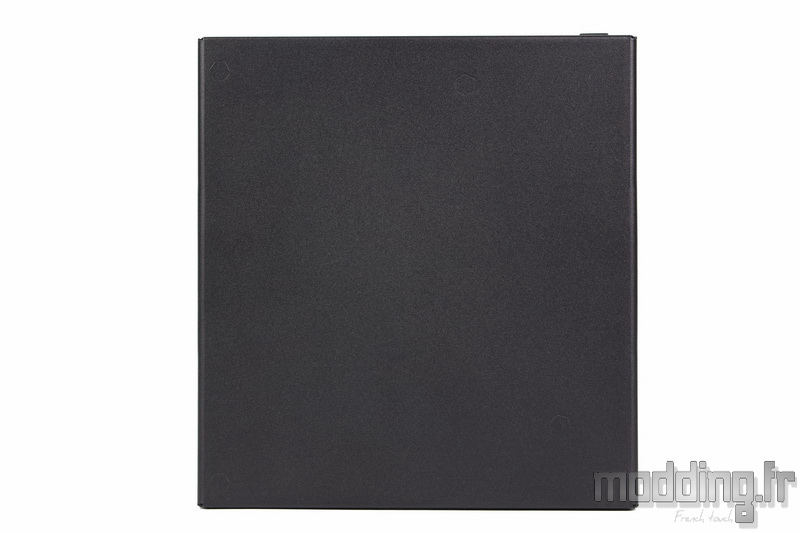

Le dessus est, quant à lui, vierge de tout artifice ou d’une quelconque décoration.

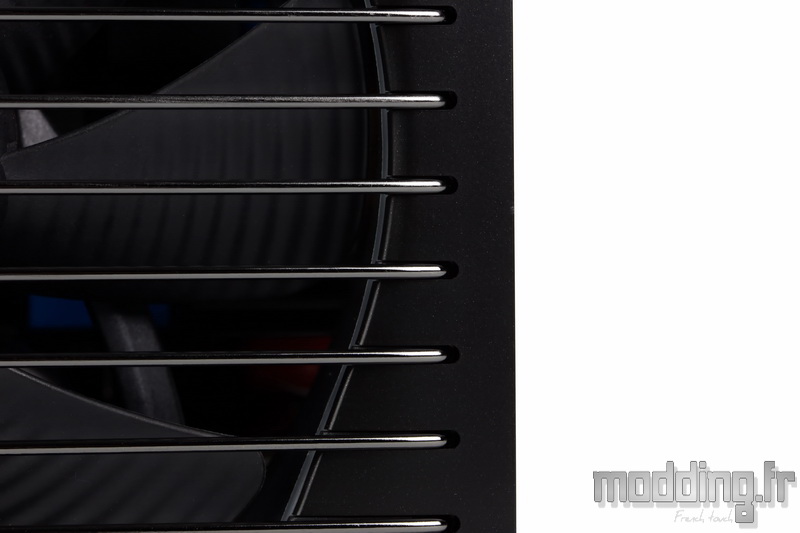

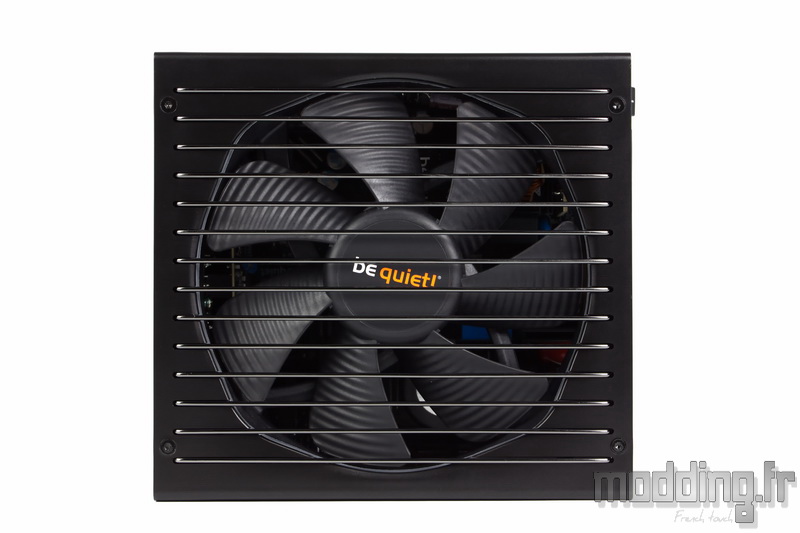

bequiet! a tendance à prêter une attention toute particulière à la grille de ventilation au fur et à mesure que l’on monte en gamme.
On est loin de la simple de la simple grille de la Pure Power 10 CM… On comprend pourquoi la marque tient tant à ce que nous mettions la face ventilée au-dessus.
La finition est excellente avec un aspect noir nickel de chaque tige en métal.
On retrouve la même attention au niveau des vis qui sont plus discrètes avec une tête fraisée à 6 pans.

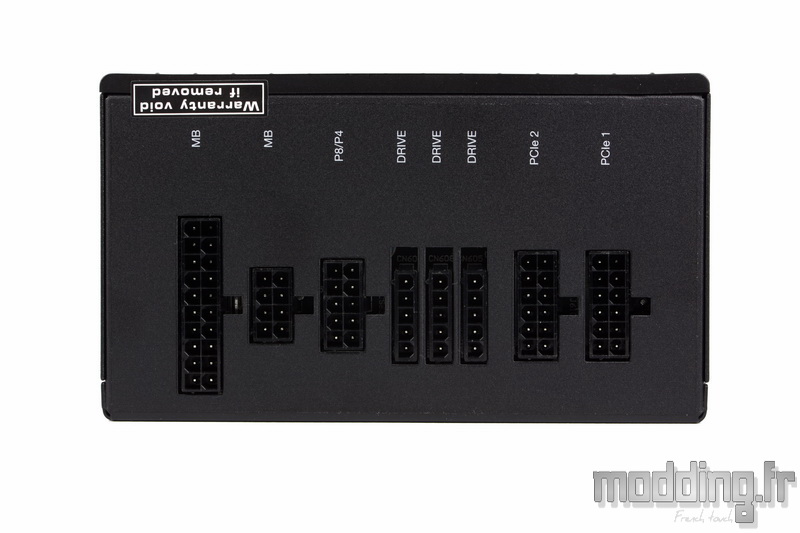

La principale évolution de la série 11 de la gamme Straight Power est le passage sur une conception 100% modulaire des câbles.
Dans les versions 750 W et plus , nous avons une prise “Drive” (périphériques) supplémentaire ainsi qu’une seconde prise P8/P4 (CPU) et une troisième prise PCIe (celle qui englobe les deux rails 12V3 et 12V4).

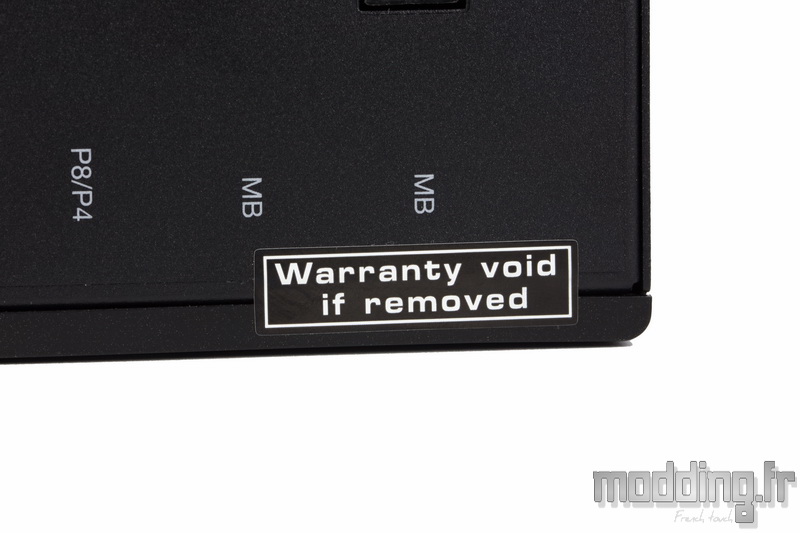

C’est sur ce coté du bloc que nous avons le petit autocollant « Warranty void if removed » qui scelle l’ouverture du bloc.
Si on passe outre, on peut dire adieu à la garantie de 5 ans…
Oups!!…. Mais nous avons bien envie d’en savoir un peu plus sur les entrailles de la bête…

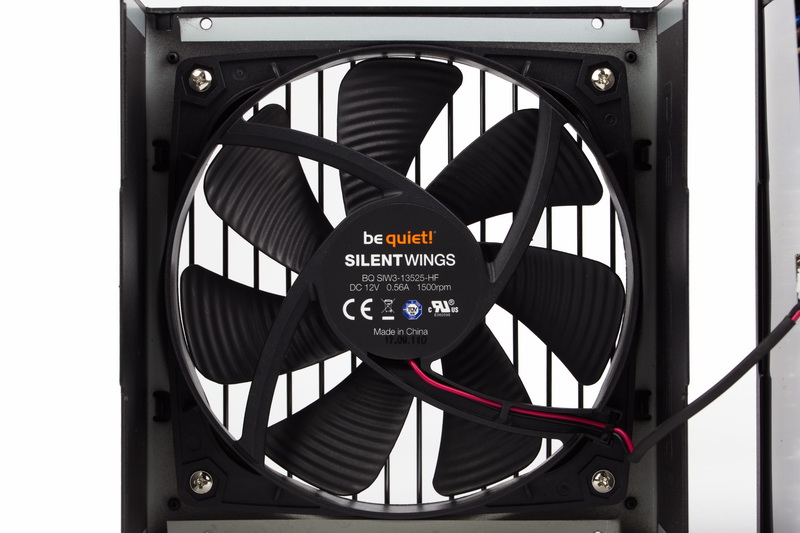

La ventilation du bloc est confiée au Silent Wings 3 de la marque en version 135 mm de diamètre.
Le ventilateur est doté son cadre en forme d’entonnoir qui permet d’optimiser le flux d’air entrant.
Pour notre bloc de 650 W, la vitesse de rotation maximale est établie à 1500 tr/min, cette vitesse augmente en fonction de la puissance du bloc (2600 tr/min pour la version 1000 W).
La marque adapte aussi la vitesse minimale.

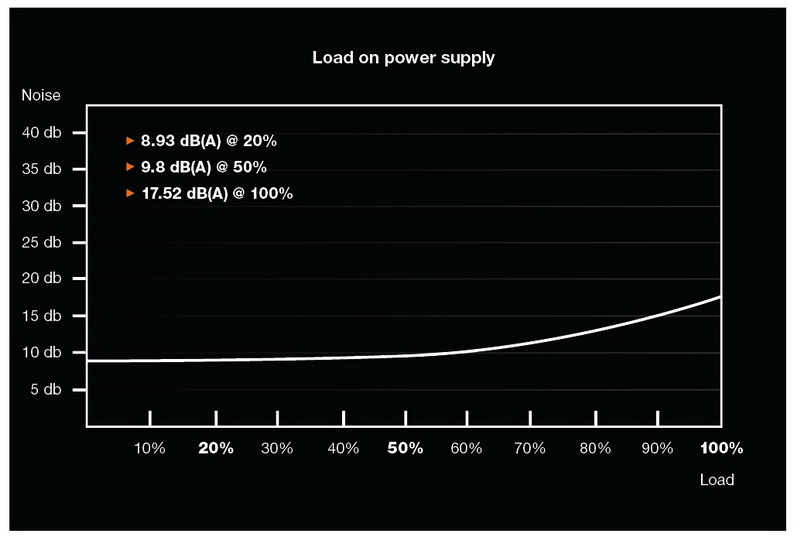

Sa vitesse varie en fonction de la charge comme définie par le tableau ci-dessous.
bequiet! n’est pas encore prêt à passer son alimentation en mode hybride arrêtant la rotation des pales. La marque préfère garder un souffle d’air afin de refroidir ses composants électroniques d’autant que nous verrons que cela reste inaudible.
PCB noir, gros condensateur, radiateur étroit, bequiet! optimise la partie électronique pour assurer une stabilité des tensions, ainsi qu’une bonne aération des composants sans avoir à augmenter le niveau sonore de la ventilation.
La marque réitère sa confiance à FSP en ce qui concerne l’assemblage des composants électroniques.
La certification reste au niveau 80+ Gold.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.

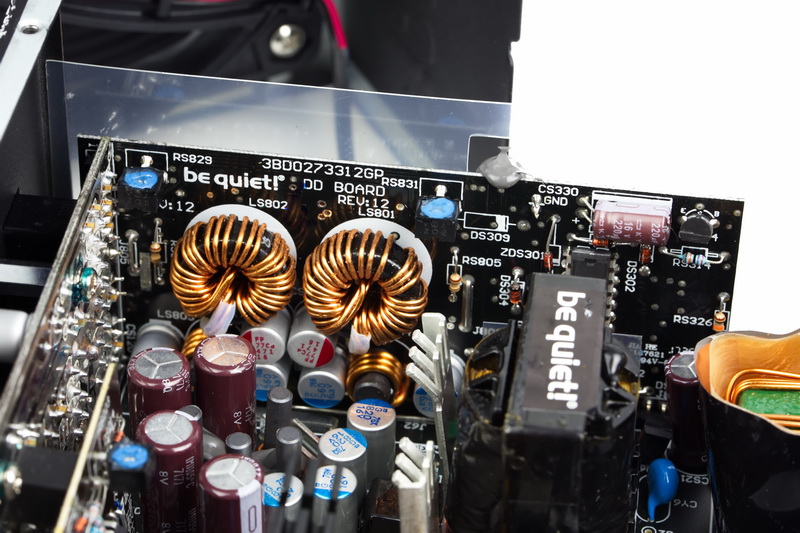

On retrouve le module DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.

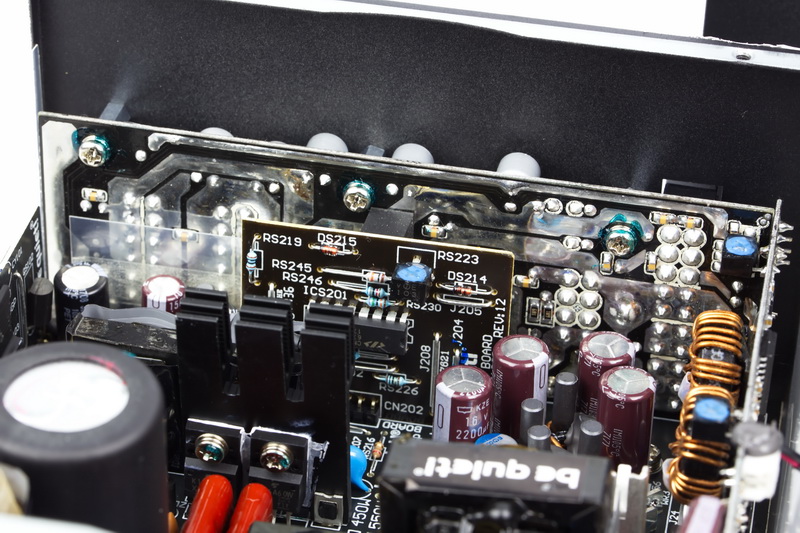

La Straight Power 11 est aussi dotée de la technologie LLC avec son convertisseur LLC résonnant placé juste devant le PCB sur lequel sont soudées les différentes prises des câbles modulaires.
Cette dernière notion s’accompagne par le fait de ne plus avoir un seul câble au sein des composants. Du coup ces derniers ont plus d’espace entre eux et profitent au maximum du flux d’air engendré par le Silent Wings 3. Il en résulte aussi une diminution des pertes de signal électrique grâce à des branchements en direct par le biais de soudure entre les différents PCB.
bequiet! fait appel à des condensateurs japonais de haute qualité pour une fiabilité et une durée de vie optimales

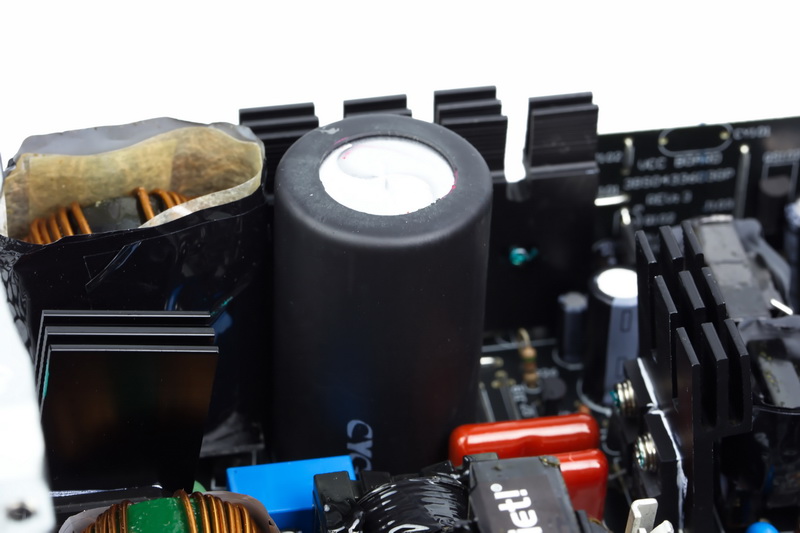

Il ne doit pas bien faire chaud au sein de cette alimentation…. Au point de revêtir le gros condensateur de masse…

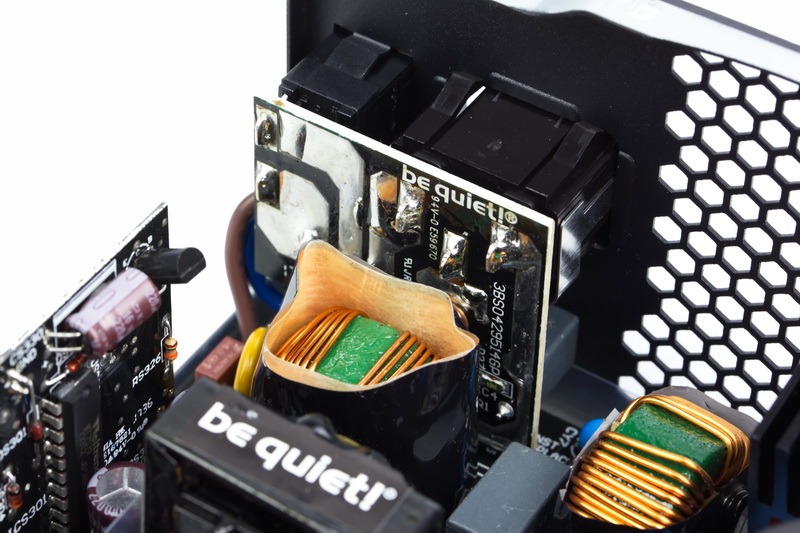

Le filtrage du signal électrique débute dès la prise secteur.

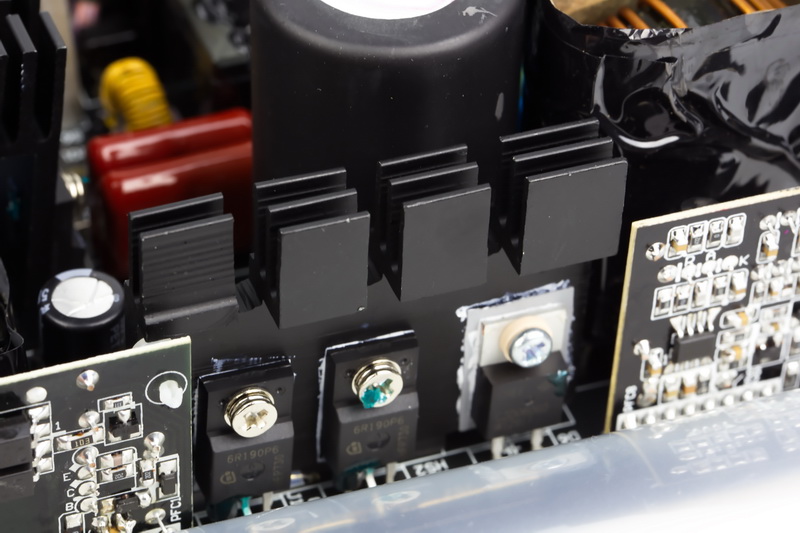

Les différents Mosfets sont refroidis par de hauts dissipateurs dont les ailettes sont au plus prés du flux d’air engendré par le ventilateur du bloc.
