Les caractéristiques :
Nous retrouvons le design spécifique des boites bequiet! : fond noir avec son liseré gris sur le bord identifiant le niveau de la gamme : “Premium” (représente la gamme avancée de la marque)
Au centre, nous avons la photo du bloc d’alimentation avec une vue de 3/4 mettant en avant sa ventilation et les différentes prises du système modulaire. Ce dernier point est repris par un logo placé en haut à gauche juste aux cotés du logo de certification 80+ Gold.
Dessous prennent place le nom du modèle, la puissance de l’alimentation ainsi que quelques lignes mettant au premier plan les atouts de la Straight Power 11.
Au dos, en plus de quelques lignes évoquant la marque bequiet! (on n’est jamais mieux servi que par soi-même…), nous avons les dimensions du bloc ainsi que ses caractéristiques électriques.
Un petit encart met en avant les atouts de la ventilation avec la présence du Silent Wings 3.
Nous retrouvons aussi le schéma des différents câbles présents afin de connaitre le type de prises qu’ils embarquent et leur longueur.
Nous détaillerons ce dernier point dans la rubrique adéquate.
Sur les cotés, les caractéristiques, traduites en plusieurs langues dont le français, sont reprises plus en détail.

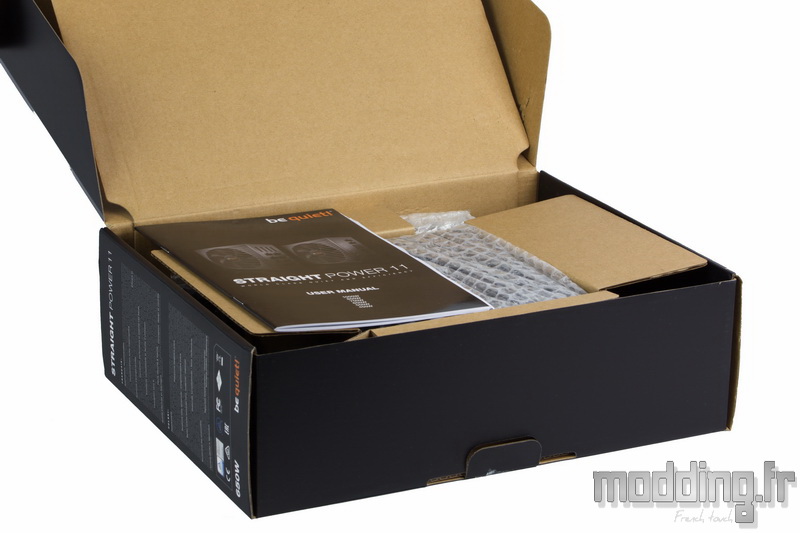

A l’interieur, nous avons un premier rabat cartonné qui dissimule les différents câbles ainsi que le bloc. Ce dernier, placé au centre, est entouré par des cloisons en carton et enveloppé dans un film de protection à bulles.

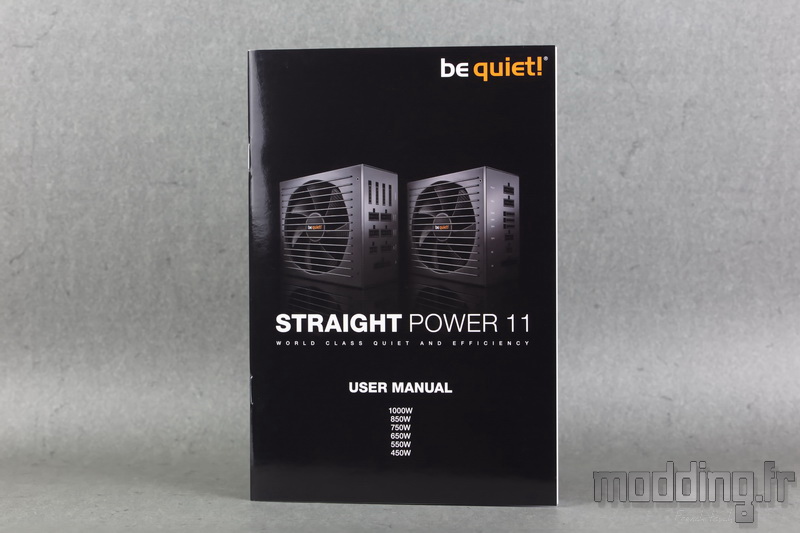

Au niveau du bundle, nous avons le guide d’utilisation.

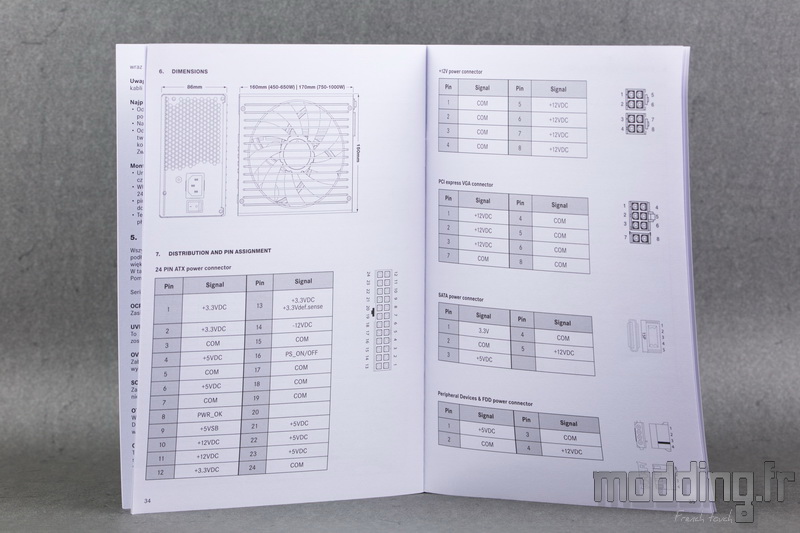

Il détaille les caractéristiques du bloc : électriques, dimensions et câblages.
Nous y trouvons aussi les modalités de la garantie qui est portée à 5 ans.

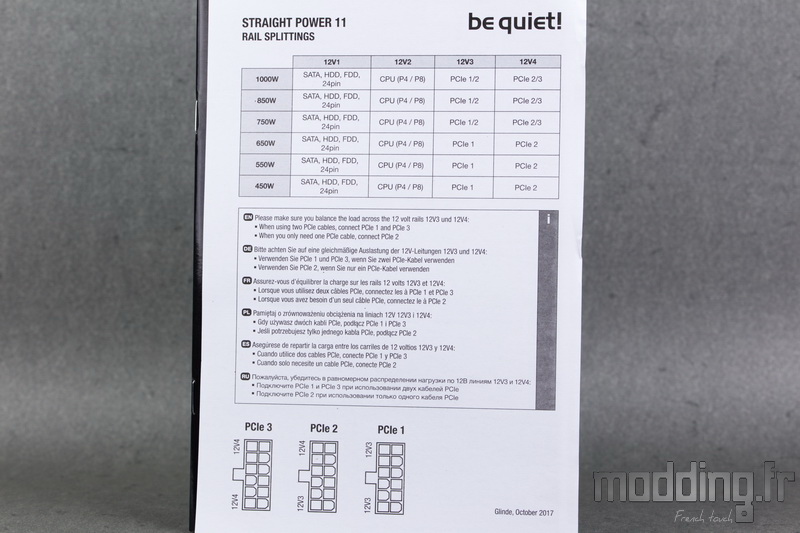

La marque glisse une feuille supplémentaire afin de nous renseigner sur les divers branchements, notamment au niveau des prises PCIe.
La Straight Power 11 est dotée d’une technologie multi-rails en ce qui concerne le 12 V. Nous avons ainsi 4 rails de 12 V repartis selon le tableau ci-dessous.
Les blocs de 750 W et plus, sont équipés de 3 prises PCIe. Le PCIe1 est connecté sur un premier rail “12V3″, PCIe3 est connecté sur un second rail “12V4″ et pour compliquer la situation… Le PCIe2 englobe ces deux rails…
Aussi, lors de l’utilisation de deux câbles PCIe, la marque préconise de brancher le premier sur PCIe1 et le second sur PCIe3 afin d’équilibrer la charge sur les rails. Lorsque l’on utilise un seul câble, il est préconisé de le connecter sur le PCIe2.
Forcement en ce qui nous concerne, bloc de 650 W et moins, nous n’avons que deux prises PCIe dont chacune est connectée sur son propre rail 12 V (de 22 A sur la 650 W).
Mais qui plus est… Nous verrons que, dans le détail des câbles de notre groupe d’alimentations (650 W et moins), nous avons deux sortes de câbles PCIe : un câble avec deux prises 6+2 broches et deux câbles avec une seule prise 6+2 broches !!!
Ces deux derniers pourront être donc utiliser afin d’alimenter une carte graphique de forte puissance, ainsi les deux rails 12 V du bloc seront dédiés à ladite carte.

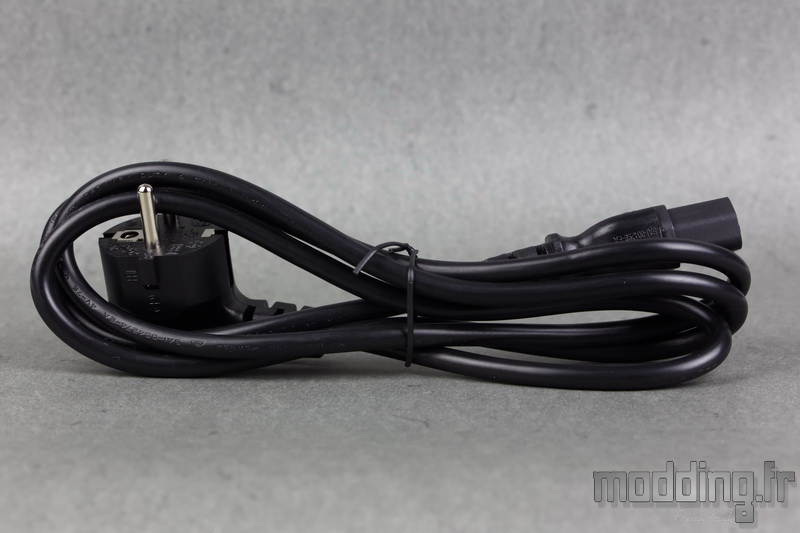

Nous avons le classique cordon secteur.

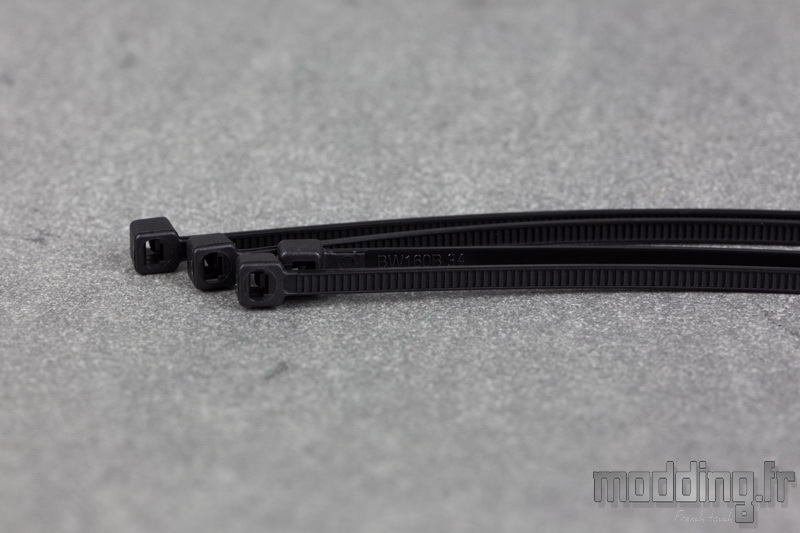

4 colliers Serflex…

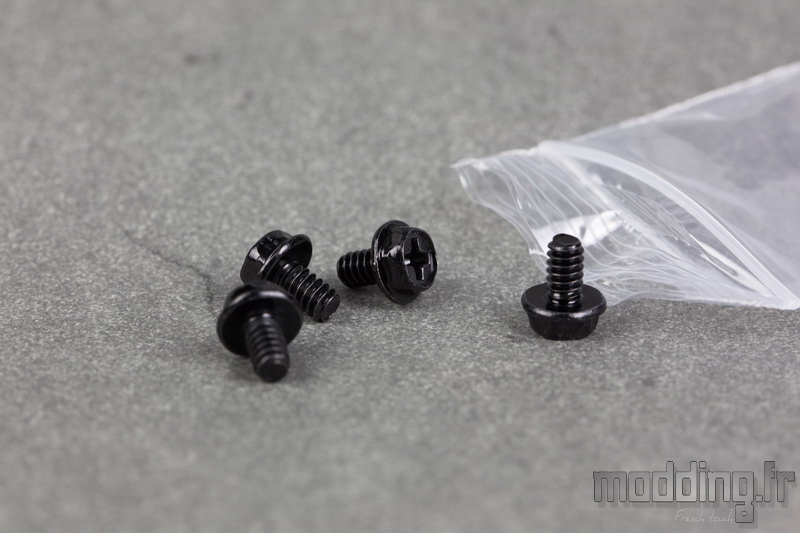

Et un jeu de 4 vis UNC-6.32 afin de fixer le bloc dans le boitier PC.
Les spécifications :
| Modèle |
Straight Power 11650 |
| Puissance continue |
650 W |
| Puissance en crête |
720 W |
| Type |
Intel ATX 12V V2.4 |
| PFC |
Active PFC (>0.99) |
| Holp-UP Time |
> 19.9 ms à 100% de charge |
|
|
| Nombre de rails 12 V |
4 |
| +3.3V (A) |
24 A |
| +5V (A) |
24 A |
| +12V1 (A) |
18 A |
| +12V2 (A) |
18 A |
| +12V3 (A) |
22 A |
| +12V4 (A) |
22 A |
| -12V (A) |
0.3 A |
| +5Vsb (A) |
3 A |
| Puissance combinée max 12V (W) |
649.2 W |
| Puissance combinée max 3.3V + 5V (W) |
140 W |
|
|
| Ventilateur |
Silent Wings 3 |
| Taille du ventilateur |
135 mm |
| Technologie moteur |
6-pole |
| Mécanisme |
Fluid Dynamic Bearing |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| UVP (protection contre les baisses de tensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
|
|
| Certification 80 Plus |
Gold |
|
|
| Dimensions (L x H x P) |
150 x 86 x 160 mm |
| Poids |
1.54 kg |
| Couleur |
Noir Anthracite |
| Gestion modulaire des câbles |
Modulaire |
| Câbles gainés |
Oui |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
5 ans |
