L’alimentation :
Qu’est-ce qui différencie une Straight Power 11 Gold d’une Straight Power 11 Platinum ?
Rien…
Du moins d’un point de vue extérieur.
bequiet! garde le design de son modèle Gold, la modification s’effectue sous le capot.
Le carénage est en acier doté d’une peinture noir anthracite.
Le bloc mesure 160 mm de profondeur sur 150 mm de largeur pour une hauteur classique de 86 mm.
La profondeur passe à 170 mm pour les modèles en 850, 1000 et 1200 W.
L’un des côtés du carénage affiche le logo bequiet!.
Celui-ci est embouti à même la plaque en acier de la paroi.
Cependant, il est une règle qu’à priori la marque n’est pas encore prête à transgresser…
A savoir laisser le logo visible seulement lorsque le bloc se positionne avec sa face ventilée vers le haut.
Du coup, la position classique de l’alimentation, qui prend place dans la majorité des boîtiers actuels avec la ventilation vers le bas, nous affiche le côté où se trouve un autocollant… Nettement moins esthétique…
Il est vrai que la plupart des boîtiers actuels dotés d’une porte vitrée disposent généralement d’un cache-alimentation. Mais parfois, ce dernier s’équipe d’une petite fenêtre pour justement dévoiler le côté de l’alimentation.
Cette “belle et grande” étiquette mentionne, notamment, les caractéristiques électriques du bloc.
Comme à son habitude, bequiet! reste partisan du concept multirail et cette Straight Power 11 Platinum ne déroge pas à la règle avec 4 rails de 12 V.
Les deux premiers rails affichent 18 A (le 12V1 alimente le 24 broches ATX ainsi que les périphériques, le 12V2 est dédié au CPU), les deux autres rails (dédiés PCIe) bénéficient d’une intensité de 20 A.
A l’arrière, la grille occupe les 2/3 de la superficie.
Dans la partie restante, nous avons la prise secteur accompagnée de son interrupteur.
Le dessus du carénage est, quant à lui, vierge de tout artifice ou d’une quelconque décoration.
bequiet! a tendance à prêter une attention toute particulière à la grille de ventilation au fur et à mesure que l’on monte en gamme.
On est loin de la simple grille prenant place sur la Pure Power 11 CM…
On peut alors comprendre pourquoi la marque tient tant à ce que nous mettions la face ventilée au-dessus.
La finition est excellente avec un aspect nickelé noir de chaque tige en métal.
On retrouve la même attention au niveau des vis qui sont tout aussi discrètes avec une tête fraisée à 6 pans.
Le ventilateur se chargeant de refroidir les composants électroniques est issu de la série Silent Wings 3.
La Straight Power 11 Platinum garde sa conception 100% modulaire des câbles.
Les différentes prises sont orientées dans un plan vertical contrairement à la majorité des alimentations modulaires.
Dans les versions 850 W et plus , nous avons une prise “Drive” (périphériques) supplémentaire ainsi qu’une seconde prise P8/P4 (CPU) et une troisième prise PCIe.
C’est sur ce côté du bloc que nous avons le petit autocollant “Warranty void if removed” qui scelle l’ouverture du bloc.
Si l’on passe outre, on peut dire adieu à la garantie de 5 ans…
Le fait de retirer les 4 petites vis à 6 pans permet dans un premier temps de retirer la partie du bloc constituée de plastique qui intègre la grille.
On devine la forme en corolle caractéristique du cadre du ventilateur Silent Wings 3.
Ce Silent Wings 3 se présente dans une version en 135 mm de diamètre.
Pour notre bloc de 550 W, la vitesse de rotation maximale se limite à 1200 tr/min.
Cette vitesse maximale augmente en fonction de la puissance du bloc : 1500 tr/min pour la version 650 W et 2600 tr/min pour les versions d’une puissance supérieure.

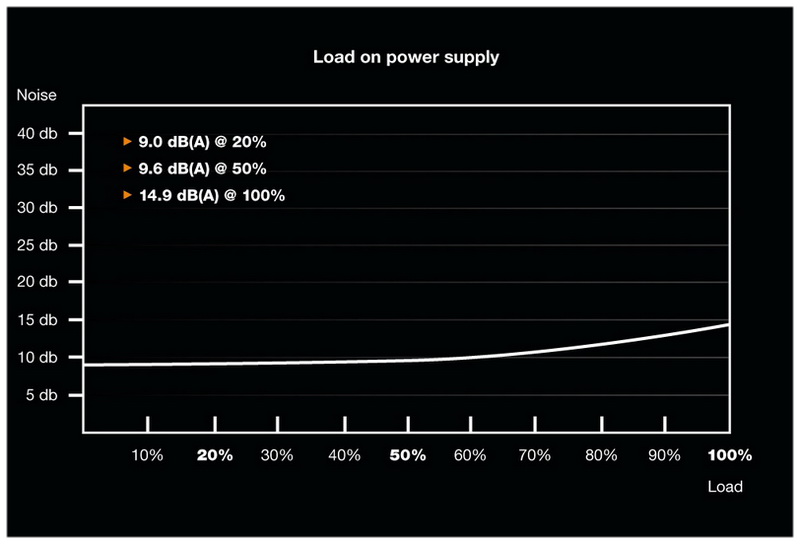

La vitesse varie en fonction de la charge comme définie par le tableau ci-dessous (la courbe affichée est spécifique à notre modèle en 550 W).
Le mode hybride arrêtant la rotation des pales ne semble pas être dans le cahier des charges de la marque.
bequiet! préfère garder un minimum de souffle d’air afin de refroidir activement ses composants électroniques d’autant que nous verrons que cela reste inaudible.

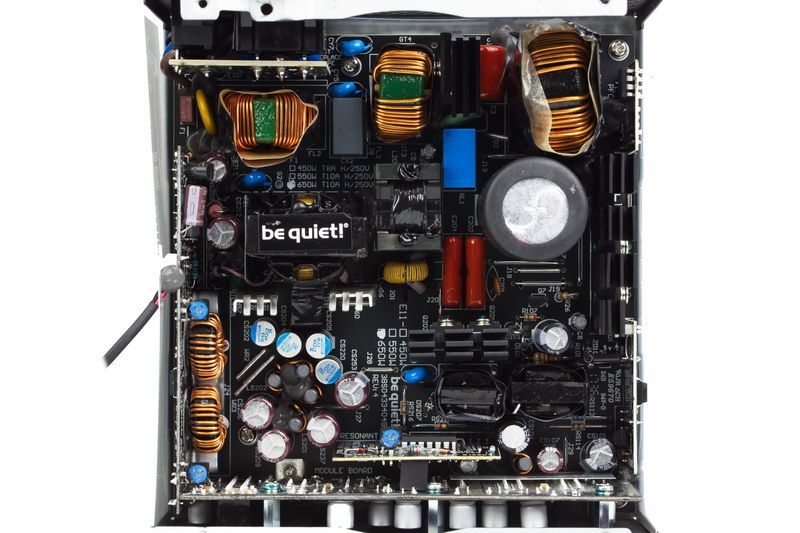

PCB noir, gros condensateur, radiateur étroit, bequiet! optimise la partie électronique pour assurer une stabilité des tensions, ainsi qu’une bonne aération des composants sans avoir à augmenter la vitesse de rotation du ventilateur et par conséquent le niveau sonore.
On note que la marque a encore amélioré l’agencement des différents composants électroniques par rapport à la Straight Power 11 Gold.
Sur notre Straight Power 11, la certification passe donc au niveau 80+ Platinum.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
Bien que la marque signe le PCB noir de son logo, la version Gold est issue de la marque FSP.
Nous n’avons pas trouvé l’information pour cette version Platinum.
bequiet! continue d’utiliser des condensateurs japonais de haute qualité pour une fiabilité et une durée de vie optimales.
Il s’agit de la marque Rubycon.
Contrairement à la version Gold de la Straight Power 11, notre version Platinum réunit les différents Mosfets sur le bord du PCB tout en les associant à un unique radiateur.
Cette nouvelle disposition permet d’optimiser l’espace entre les composants électroniques et le flux d’air engendré par le Silent Wings 3 ne se retrouve pas stopper par cette barrière qu’impose ce genre de radiateur.
L’entière modularité des câbles permet de ne plus avoir un seul câble au sein des composants. Le PCB secondaire est directement soudé sur le PCB primaire.
Cette absence de fil améliore le flux d’air au sein des composants et il en résulte surtout une diminution des pertes de signal électrique grâce à ces branchements en direct par le biais des différentes soudures.
On retrouve les modules DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
La Straight Power 11 Platinum reconduit aussi les technologies SR (Synchronous Rectifier) et LLC avec son convertisseur LLC résonnant placé juste devant le PCB sur lequel sont soudées les différentes prises des câbles modulaires.
Le filtrage du signal électrique débute dès la prise secteur.
