L’alimentation :
La Pure Power 9 CM est moins compacte avec ses 160 mm de profondeur alors qu’elle embarque toujours un ventilateur de 120 mm. Ce sont 10 mm de plus que la version L8 et c’est certainement lié à la présence des prises modulaires.
On retrouve des dimensions classiques en largeur et hauteur, à savoir 150 mm sur 86 mm.
La version 700W accuse un poids de 2.16 Kg en comptant les câbles fixes.

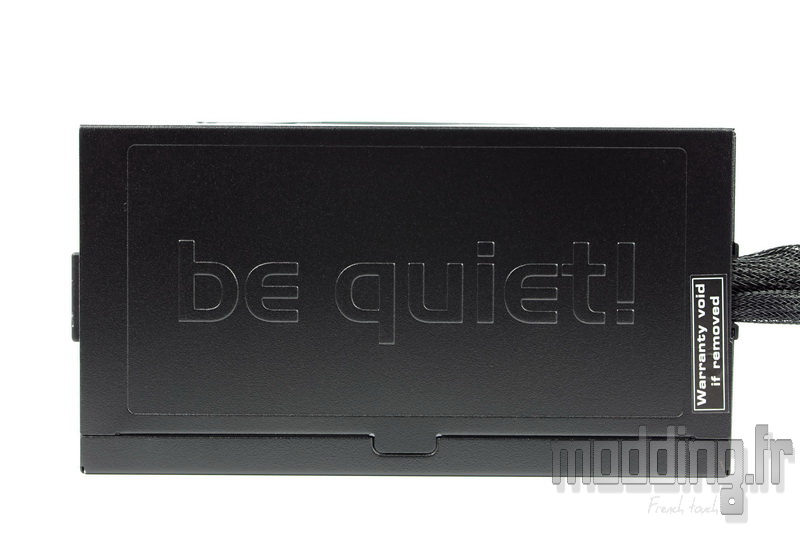

Sur l’un des cotés, nous avons le logo BeQuiet! et le petit autocollant “Warranty void if removed” qui scelle l’ouverture du bloc.

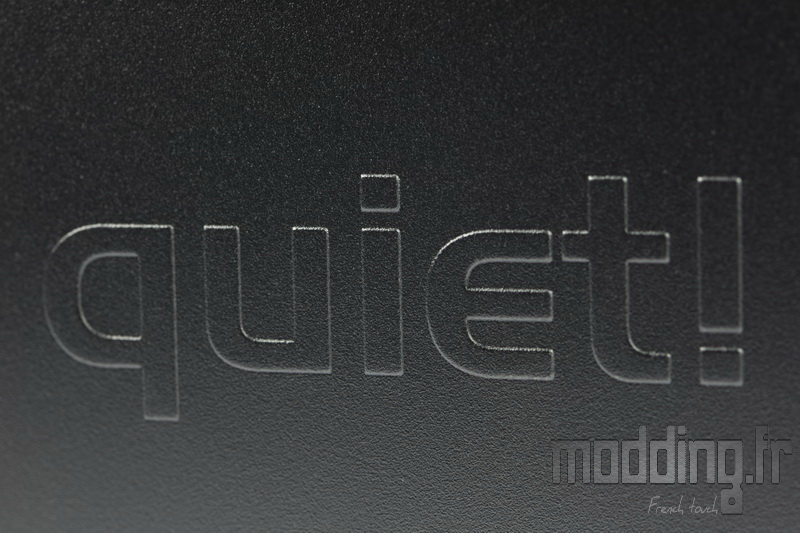

Les lettres de la marque sont embouties à même la plaque en acier.
L’ensemble du carénage est recouvert d’une peinture noire anthracite avec un léger grain.

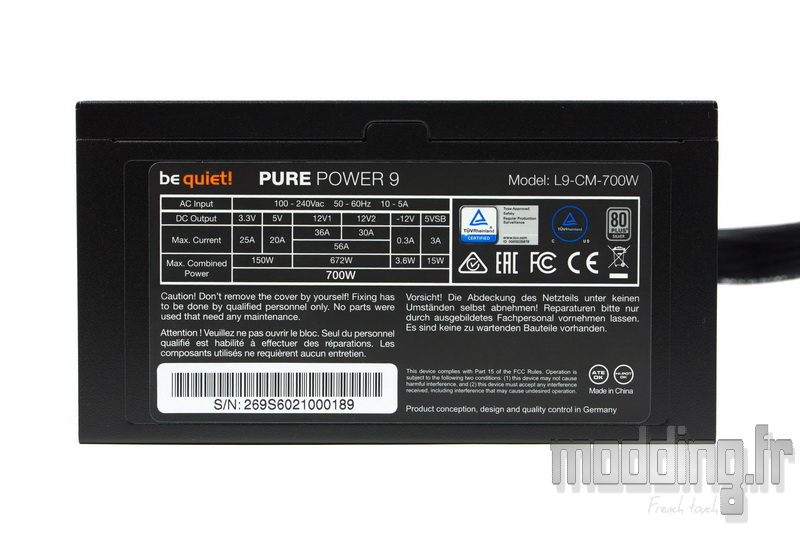

Sur le coté opposé est collé un large autocollant renseignant, notamment, sur les caractéristiques électriques du bloc.
On découvre alors que la Pure Power 9 CM 700 W est dotée de 2 rails de 12V fournissant respectivement 30 et 36 A.
A priori la marque allemande préfère montrer son ventilateur que de le passer dessous….
Comme on peut le constater, la position classique de l’alimentation, qui prend place dans la majorité des boîtiers actuels avec la ventilation vers le bas, nous affiche le coté où se trouve cet autocollant… nettement moins esthétique que le logo BeQuiet!

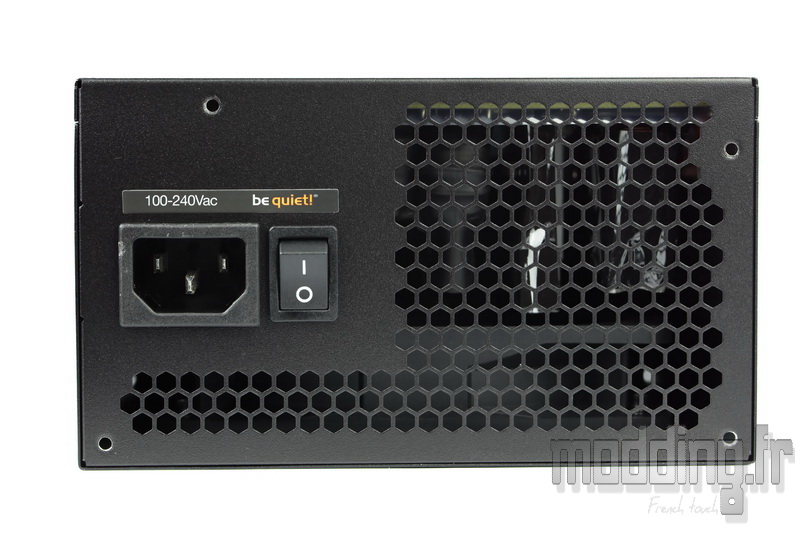

A l’arrière, nous avons une large grille en nid d’abeille mais pour autant elle s’arrête à distance de la prise secteur.
Cette dernière est accompagnée d’un interrupteur marche/arrêt.

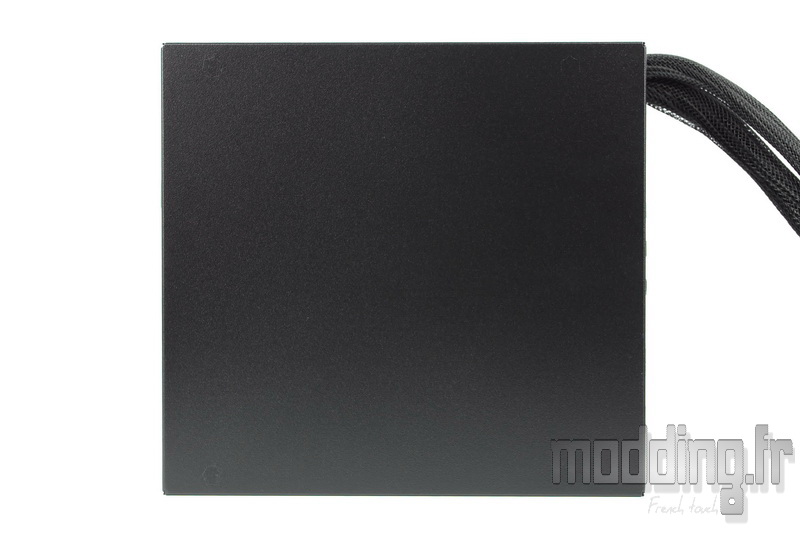

Le dessus est, quant à lui, vierge de tout artifice ou décoration.

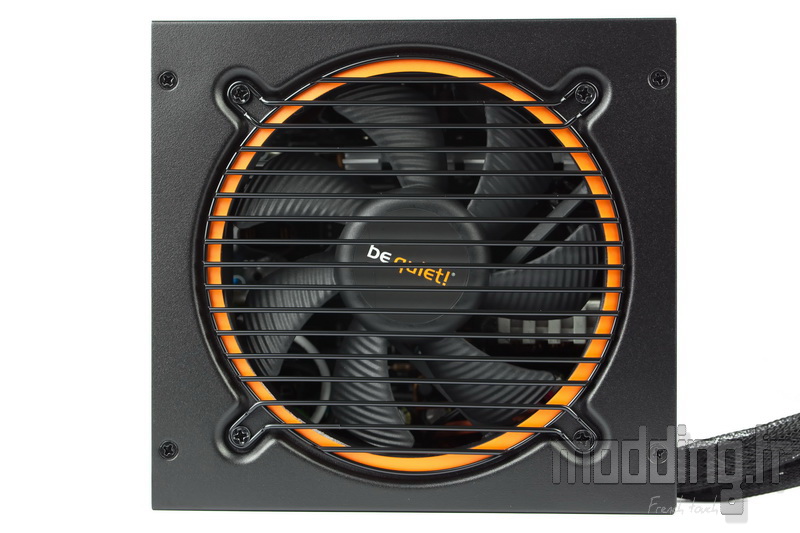

L’alimentation embarque donc un ventilateur en 120 mm.

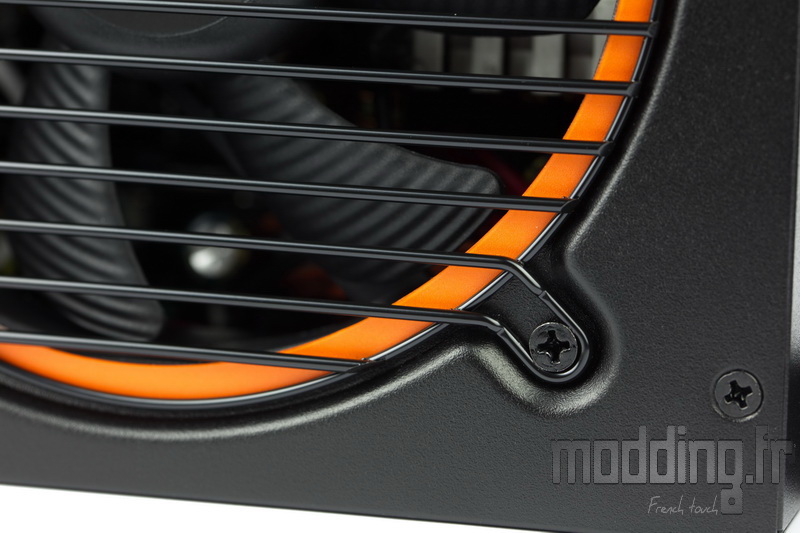

Contrairement à la version L8, on note la présence d’un cerclage orange délimitant l’ouverture de la ventilation et le bord de la grille.
Cette dernière peut être retirée de l’extérieur.

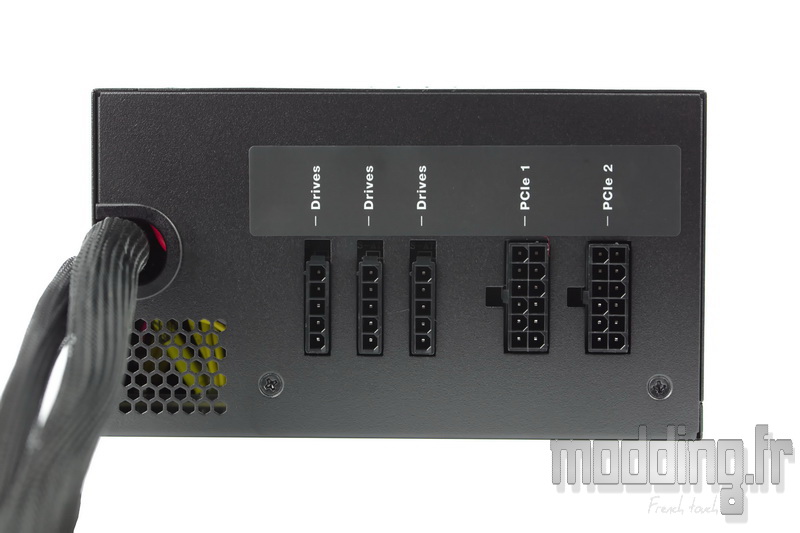

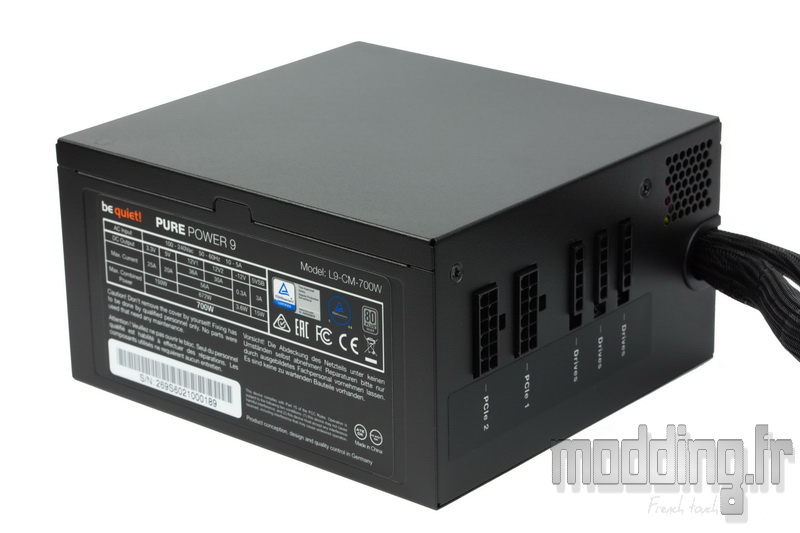

Comme nous l’avons spécifié en introduction, les lettres CM accolées au nom du modèle ont pour signification Câble Management.
Certes ce n’est pas du 100% modulaire …

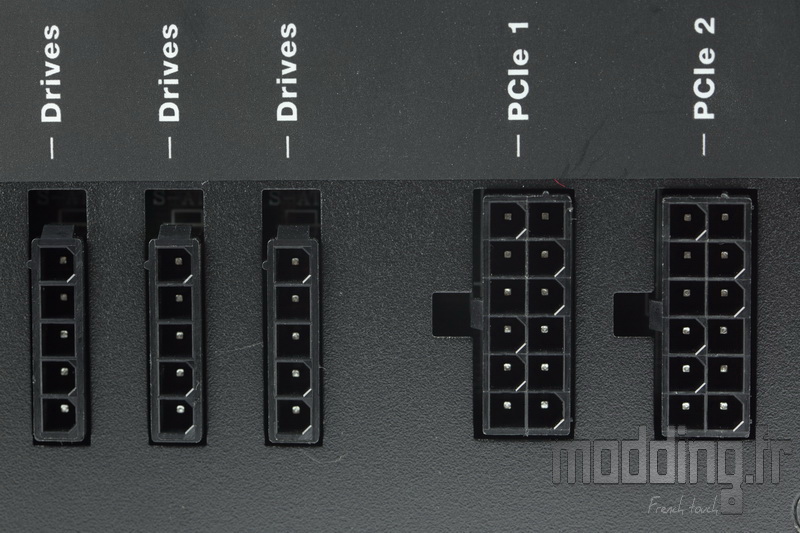

… Mais nous avons la bonne surprise de voir que les câbles PCIe font parties des câbles amovibles.
Trois autres prises permettent de brancher les câbles pour périphériques que nous détaillons dans la section suivante.

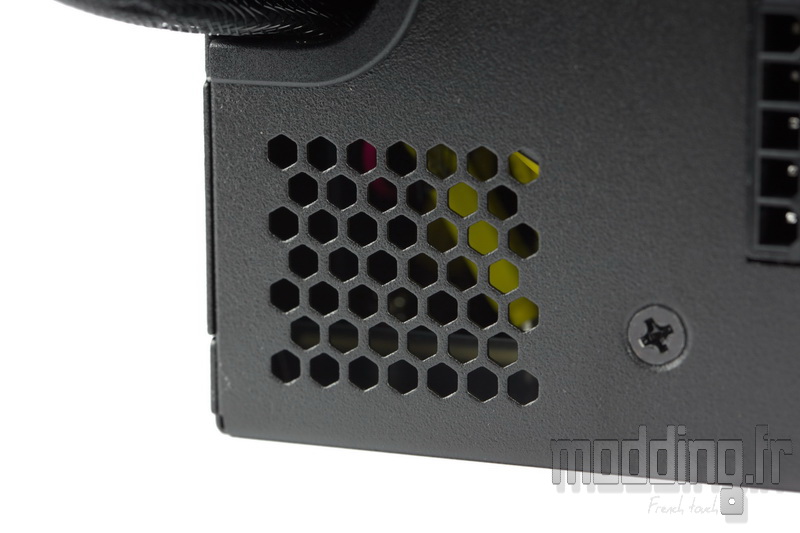

A proximité de la sortie des câbles fixes, on note la présence d’une petite grille en nid d’abeille.
On fait sauter le petit autocollant de garantie…

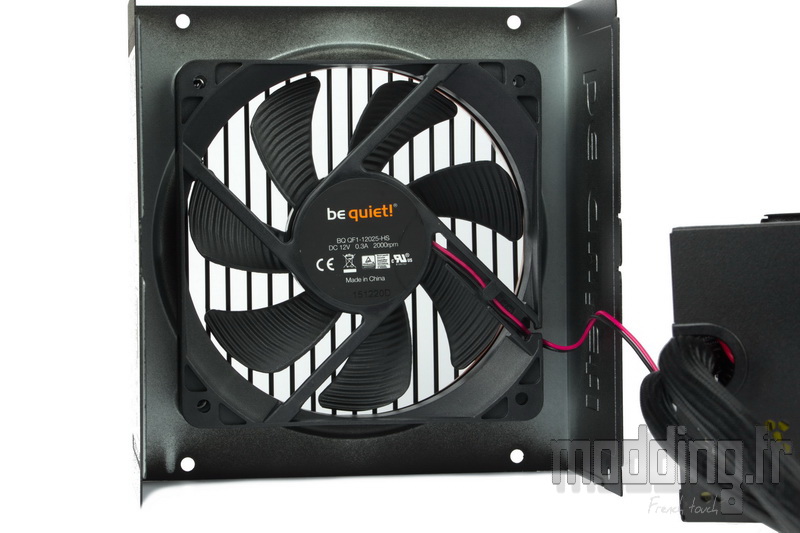

On ouvre le bloc pour d’abord découvrir le ventilateur reconnaissable par ses pales avec leur design bien caractéristique de la marque BeQuiet!
Le cerclage orange n’est autre que de la peinture.

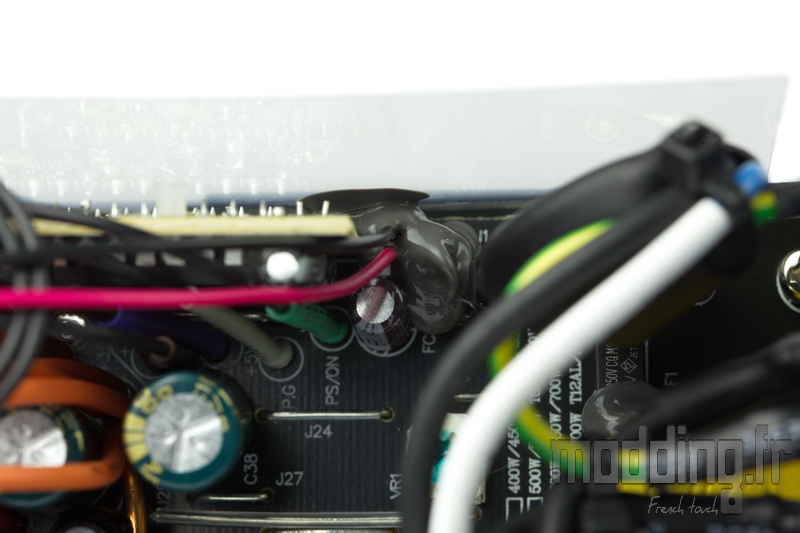

Si on veut vraiment, pour je ne sais quelle raison…., remplacer le ventilateur, il faut d’abord s’attaquer à cet amas de pâte silicone grise qui “protège” sa prise d’alimentation.

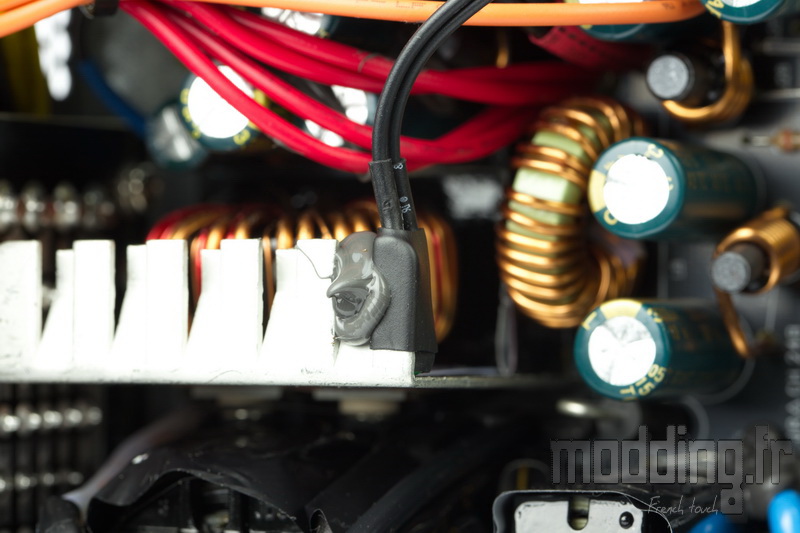

Contrôle de la ventilation sur le plan thermique avec cette sonde posée sur l’un des radiateurs du PCB.

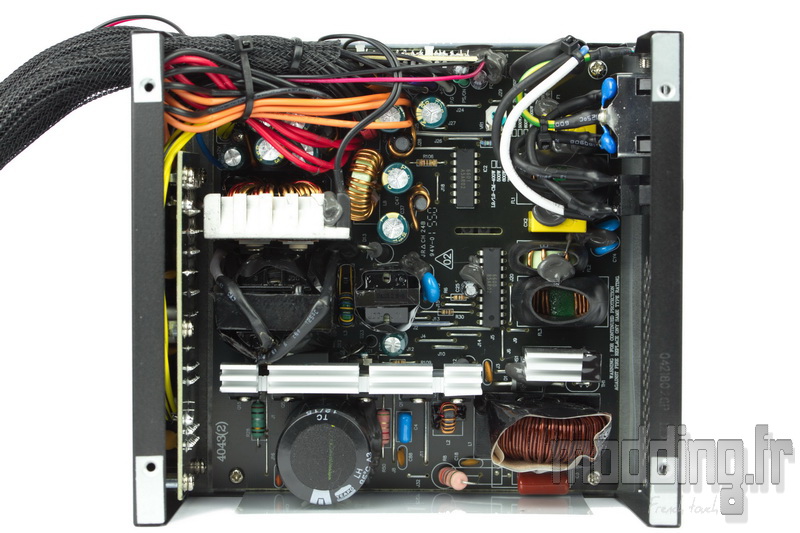

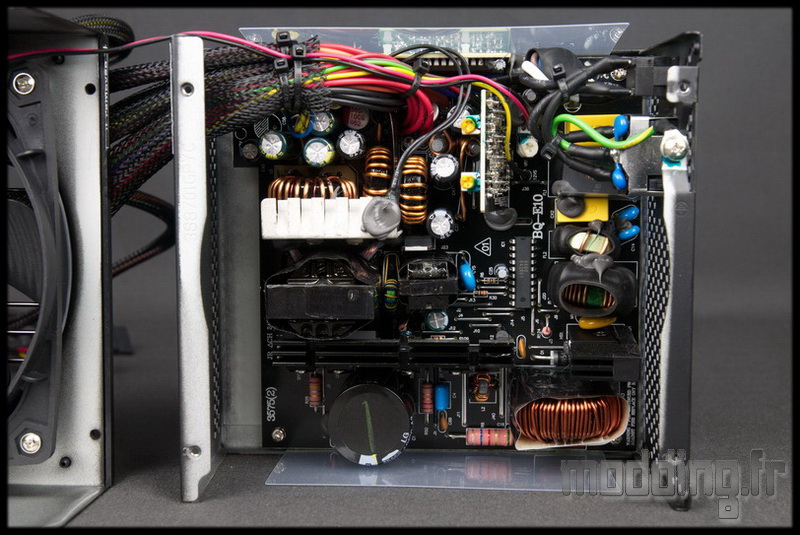

L’électronique embarquée est quasiment similaire à la Straight Power 10 (mis à part le convertisseur convertisseur DC to DC).
PCB noir, gros condensateur, radiateur étroit, BeQuiet! optimise la partie électronique pour assurer une stabilité des tensions, ainsi qu’une bonne aération des composants sans avoir à augmenter le niveau sonore de la ventilation.
Le bloc intègre la topologie Active Clamp + SR (Rectificateur Synchrone) qui utilise des composants actifs permettant d’assurer une régulation optimale des tensions.
Le rendement est revu à la hausse ce qui permet à la Pure Power 9 d’accéder à la certification 80+ Silver (la version L8 est 80+ Bronze).

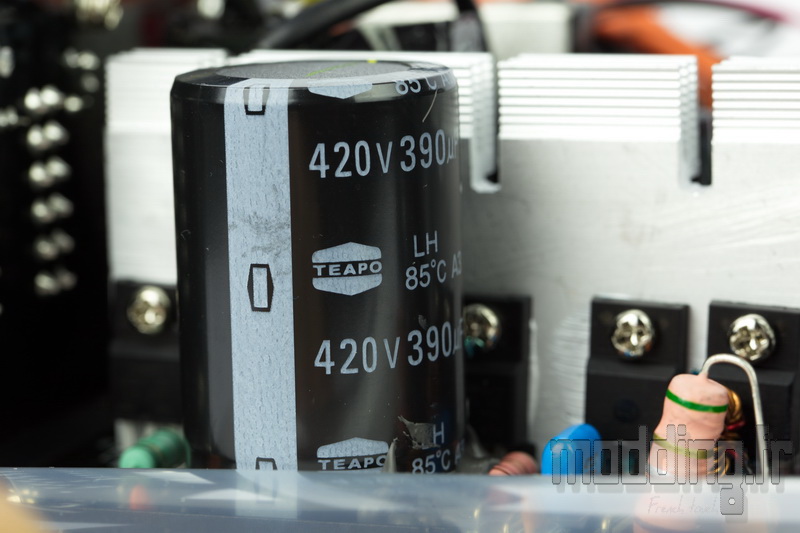

BeQuiet! continue à faire confiance aux condensateurs de la marque Teapo.
On retrouve toute la panoplie des protections comme les OVP/UVP/OCP/OPP/OTP et SCP.
