Les tests :

Config de test :
Niveau sonore
Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.

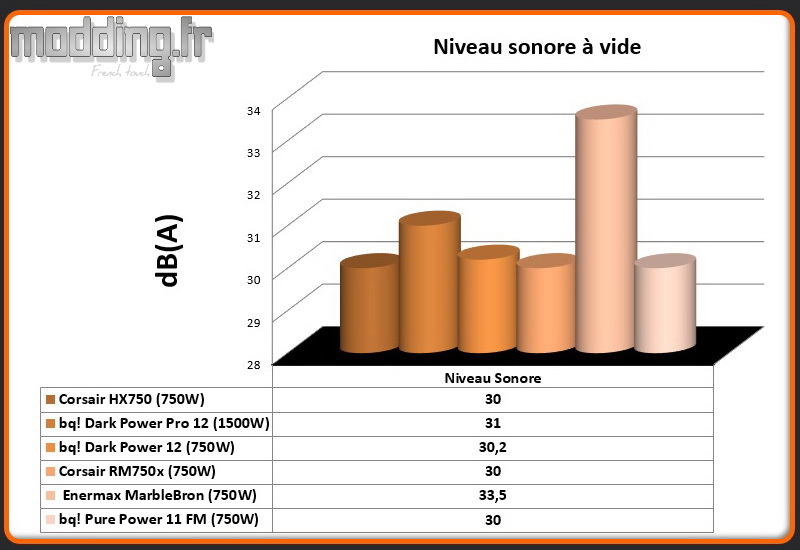

On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

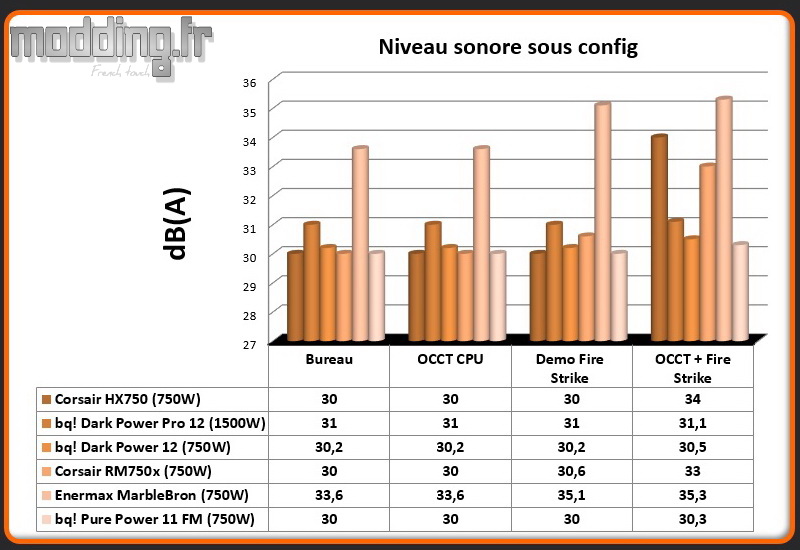

Un deuxième test : l’alimentation est intégrée dans la configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 20 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).

Avec ce genre de relevé, on comprend aisément que Bequiet! n’a pas réellement l’utilité d’un quelconque mode hybride…
Le ventilateur est totalement inaudible et pourtant il tourne !
Certes, il tourne à faible vitesse, autour des 440 tr/min, cependant cela assure continuellement un refroidissement actif au sein des composants électroniques.
Sans autres sources sonores dans la pièce, tout en collant son oreille contre la grille, ce n’est qu’à ce moment que nous percevons le souffle des pales du Silent Wings.
Même durant notre test combiné OCCT+3D Mark, notre alimentation n’accélère pas le mouvement des pales. On reste dans le silence tout en assurant un flux d’air constant.
A noter qu’en fonction de la température au sein du bloc, le système vient ajuster la vitesse de rotation du ventilateur en conséquence par rapport à la courbe établie sur la charge de l’alimentation.

Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

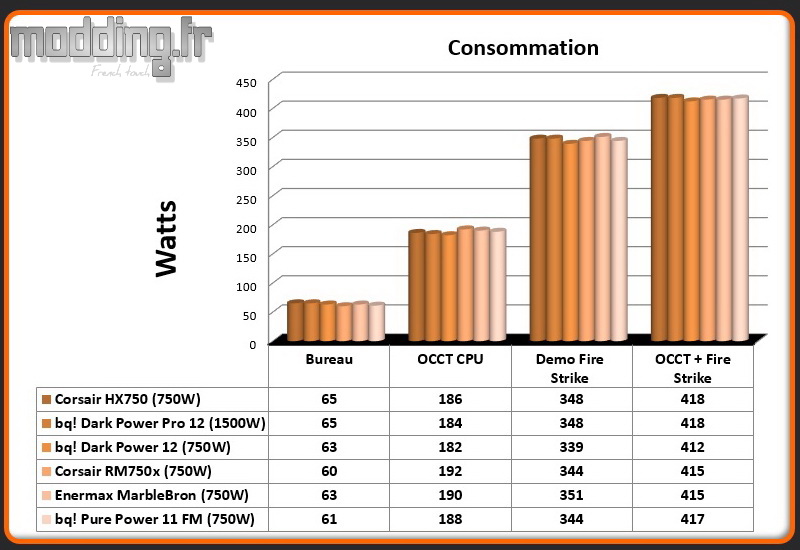

Consommation


Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

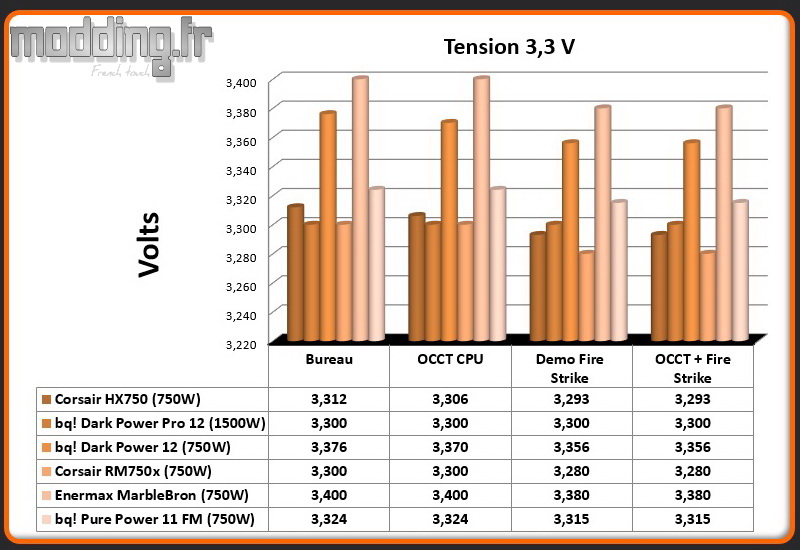

3.3 Volt

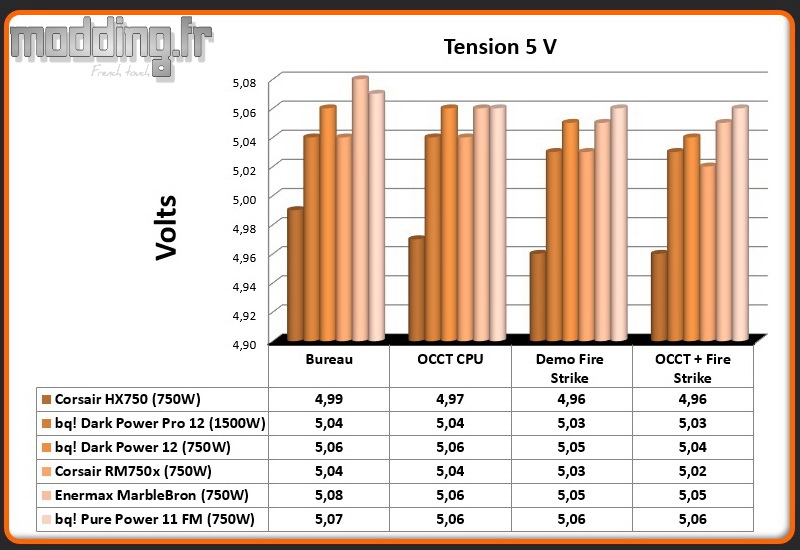

5 Volt

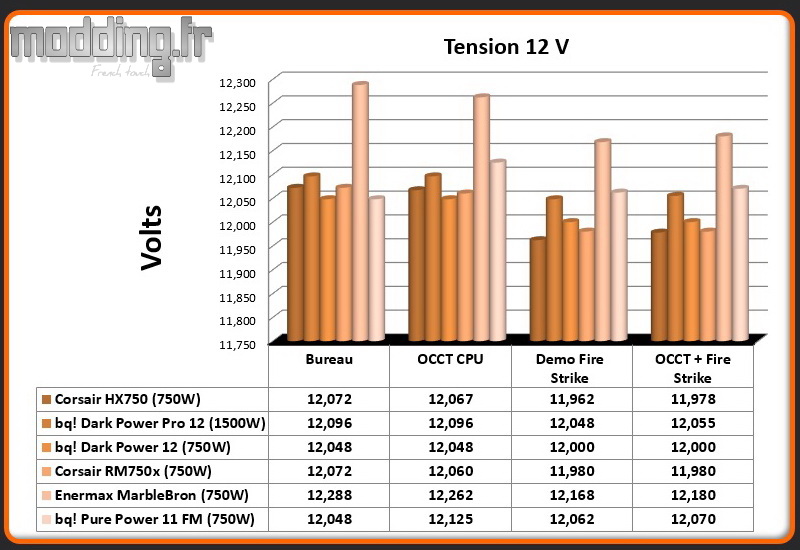

12 Volt

Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Généralement, nous notons une chute de la tension 12 V lors que nous effectuons les divers tests sur les alimentations. Sauf que notre Pure Power 11 FM réagit de manière peu commune et nous constatons non pas une baisse, mais une variation en hausse de ladite tension.
L’écart est de l’ordre de 96 mV entre l’état au repos (12.048 V) et celui en charge au niveau du 12 V (la tension maximale relevée est de 12.144 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La nouvelle version de HWiNFO64 (v6.30) permet de détecter des variations minimales de 24 mV.

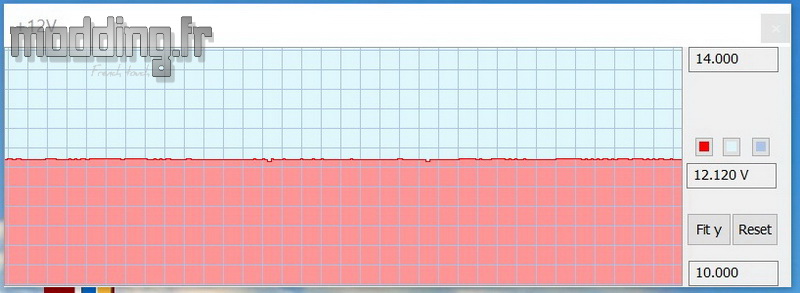

Le premier graphe est relevé lors d’une session OCCT.

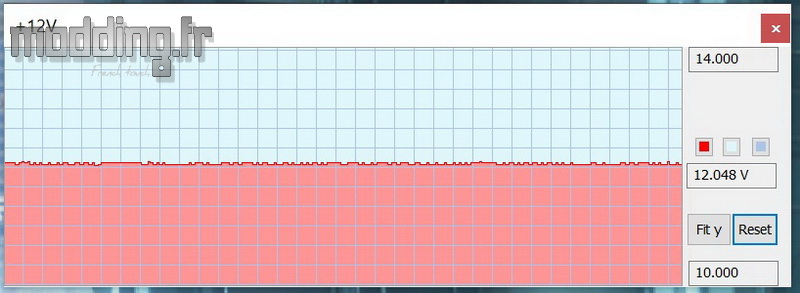

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

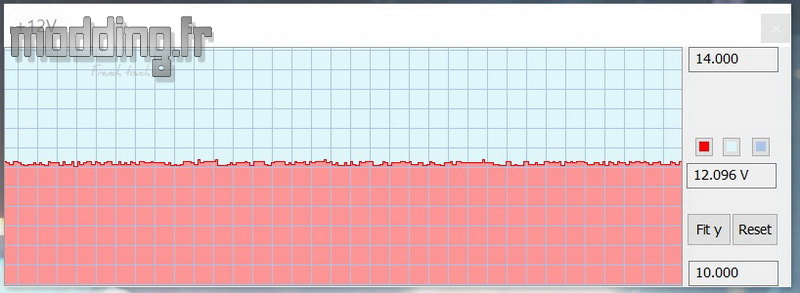

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem

Selon les tests réalisés, les fluctuations sont de plus en plus présentes, notamment dès que la carte graphique est sollicitée.
Tandis que sous OCCT, les légères fluctuations observées sont de l’ordre de 24 mV, elles sont de l’ordre de 48 mV sous 3D Mark Fire Strike.
Dans le test combiné, ces fluctuations sont nettement plus nombreuses et la tension oscille entre 12.024 V et 12.120 V, soit un écart maximal de 96 mV.
Un chiffre qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
