L’alimentation :
La Pure Power 10 CM mesure 160 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.
Elle accuse un poids de 2.15 Kg en comptant les câbles fixes.

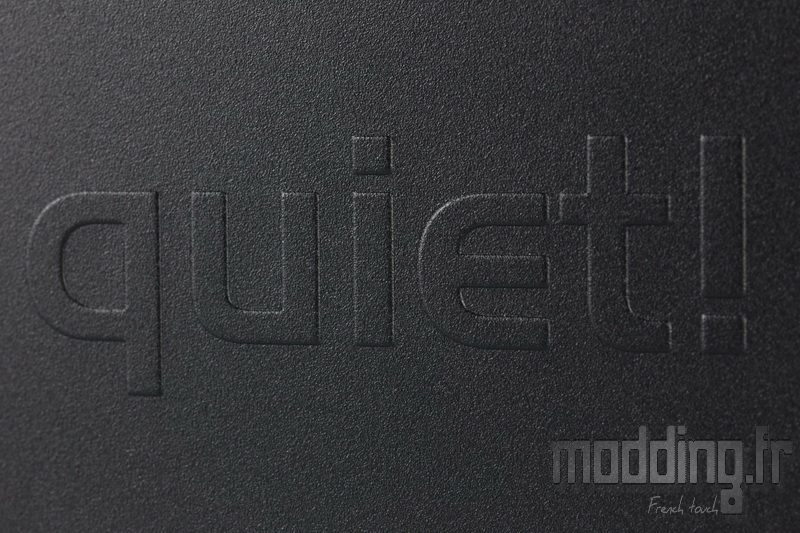

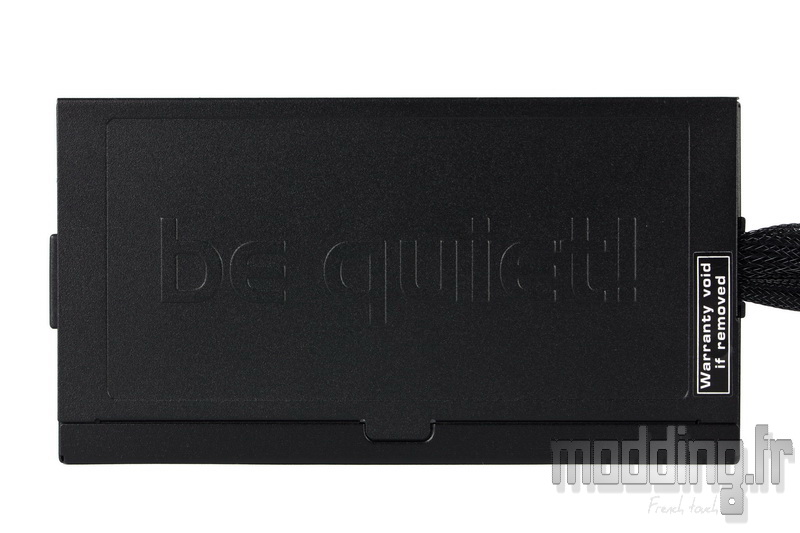

Sur l’un des cotés, nous distinguons le logo bequiet!…
…. Les lettres sont embouties à même l’acier dont est constitué le carénage de l’alimentation.
L’ensemble du bloc est peint d’une couleur noire anthracite avec un aspect légèrement granité.

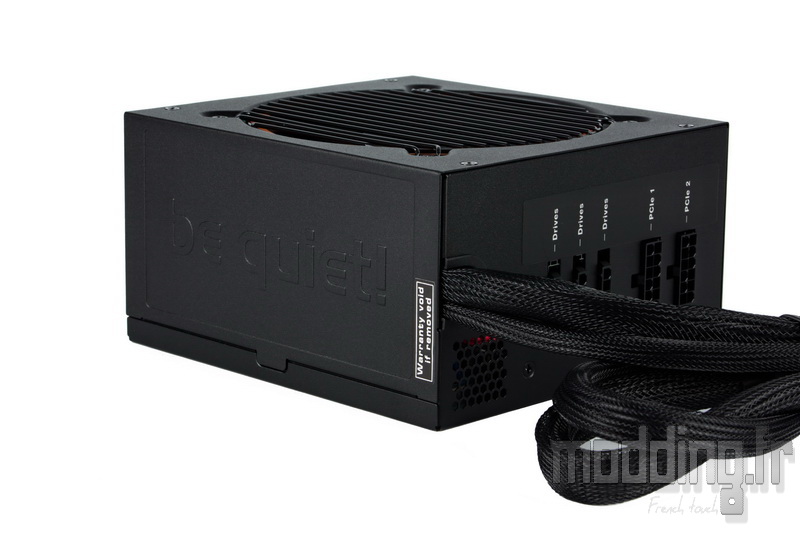

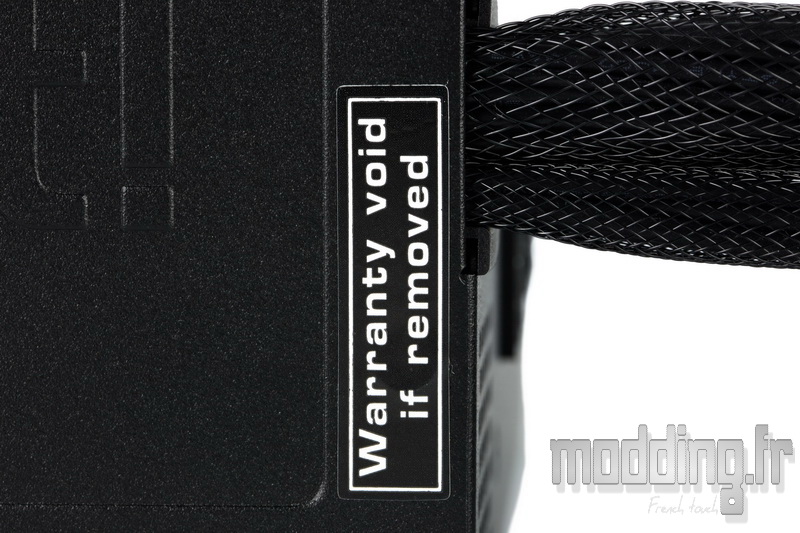

Nous avons vers l’avant de l’alimentation, le petit autocollant « Warranty void if removed » qui scelle l’ouverture du bloc, ou du moins est censé sceller l’ouverture.
En effet, l’étiquette n’est seulement positionnée que sur la paroi du carénage et non sur l’une des vis d’assemblage ou toute autre ligne de jonction entre les deux parties dudit carénage.
Si on veut garder ce coté visible au niveau du boitier, il nous faut positionner le bloc avec sa ventilation vers le haut….

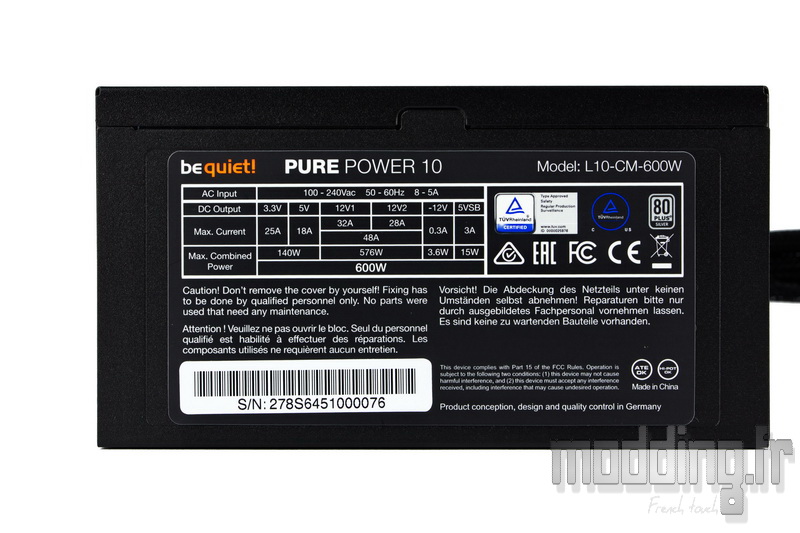

En effet le coté opposé nous affiche une “belle et grande” étiquette nous renseignant, notamment, sur les caractéristiques électriques du bloc.
On découvre alors que la marque prend le parti d’intégrer 2 rails de 12V fournissant respectivement 32 et 28 A.
Du coup, la position classique de l’alimentation, qui prend place dans la majorité des boîtiers actuels avec la ventilation vers le bas, nous affiche le coté où se trouve cet autocollant… nettement moins esthétique que le logo bequiet!

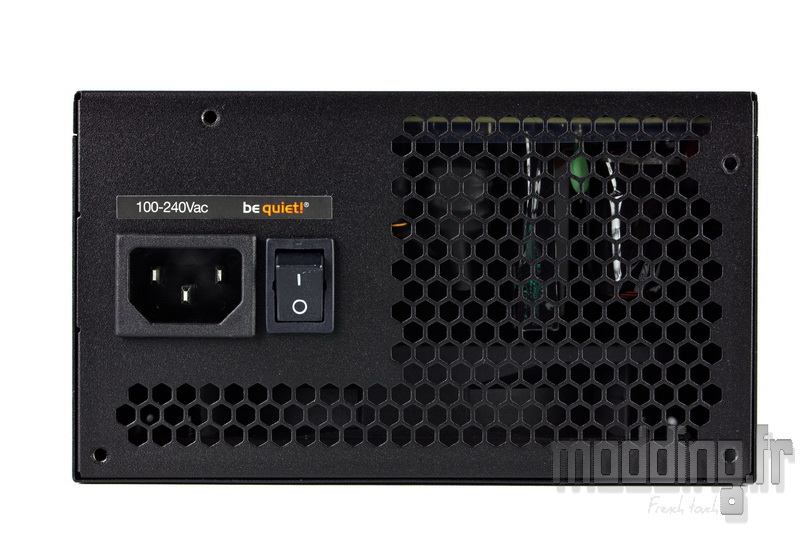

A l’arrière, nous avons une large grille en nid d’abeille mais pour autant elle s’arrête à distance de la prise secteur.
Cette dernière est accompagnée d’un interrupteur marche/arrêt.

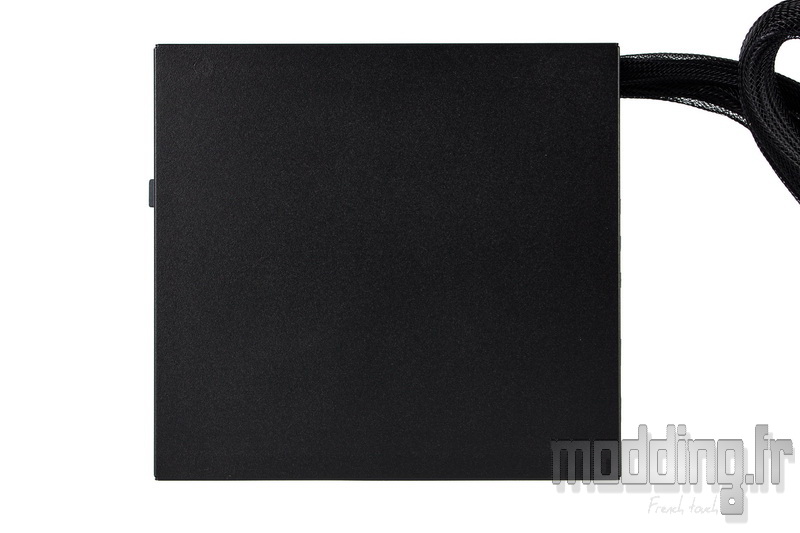

Le dessus est, quant à lui, vierge de tout artifice ou d’une quelconque décoration.

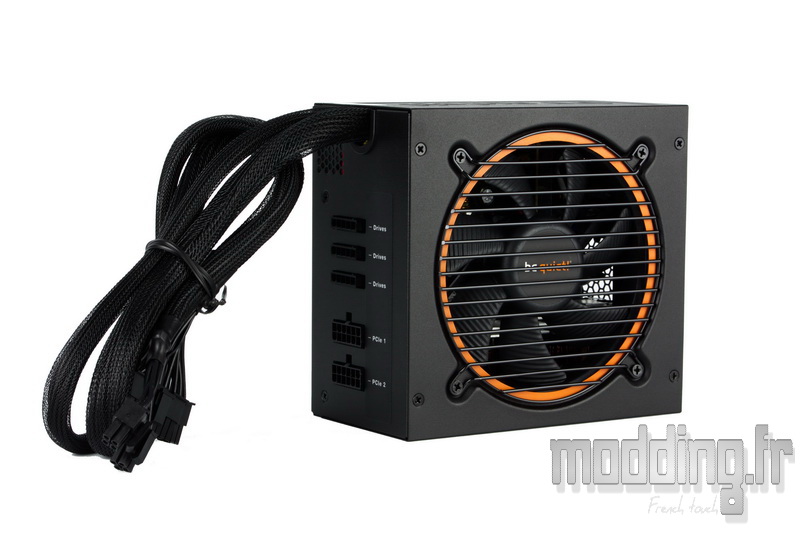

L’alimentation embarque un ventilateur en 120 mm issu de la marque.

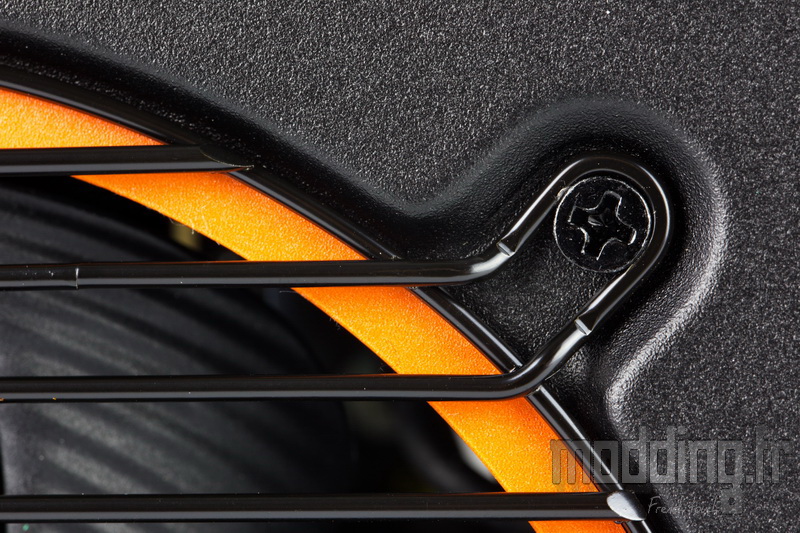

On note la présence d’un cerclage orange délimitant l’ouverture de la ventilation et le bord de la grille.
Cette dernière peut être retirée de l’extérieur.
Comme nous l’avons spécifié en introduction, les lettres CM accolées au nom du modèle ont pour signification Câble Management.

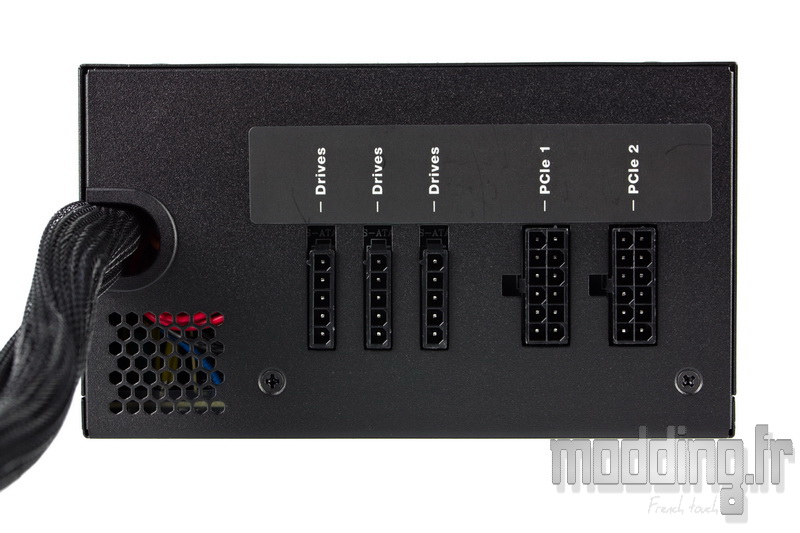

Certes ce n’est pas du 100% modulaire … Mais nous avons la bonne surprise de voir que les deux câbles PCIe font parties des câbles amovibles.
Trois autres prises permettent de brancher les câbles pour périphériques que nous détaillons dans la section suivante.
On ouvre le bloc.

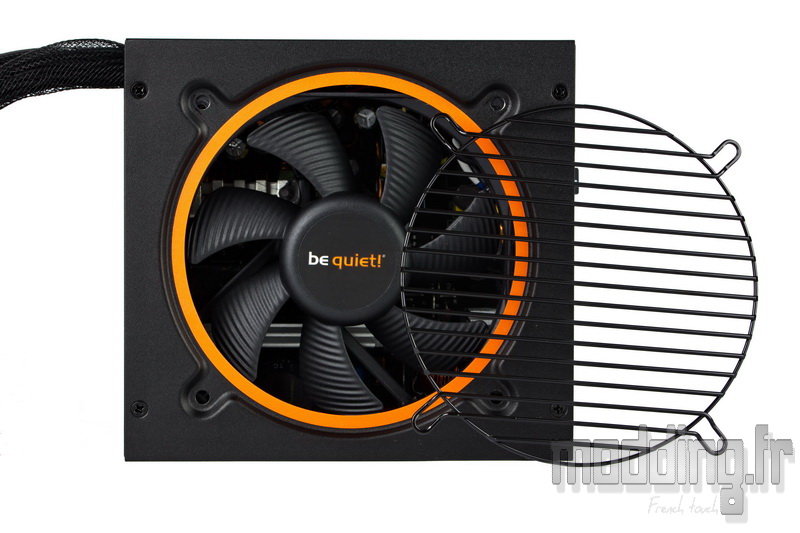

On retire dans un premier temps la grille.

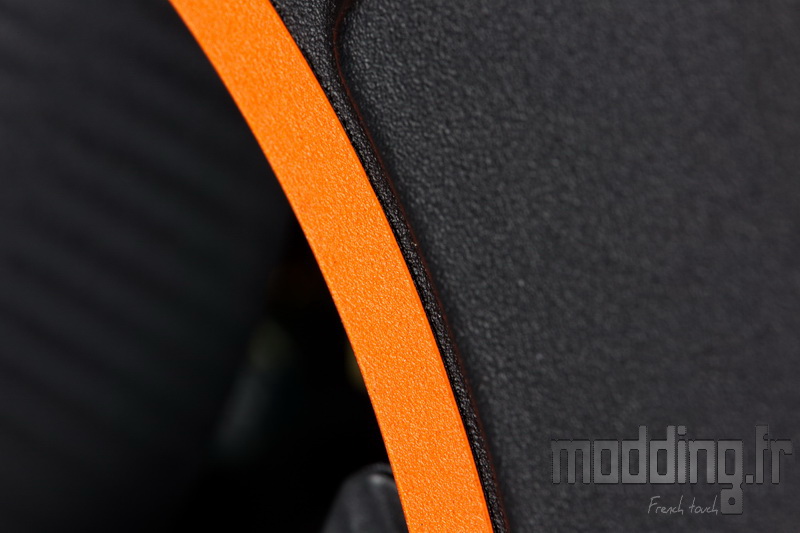

Le cerclage orange présente une meilleure finition de ce que nous avions vu sur la série 9.

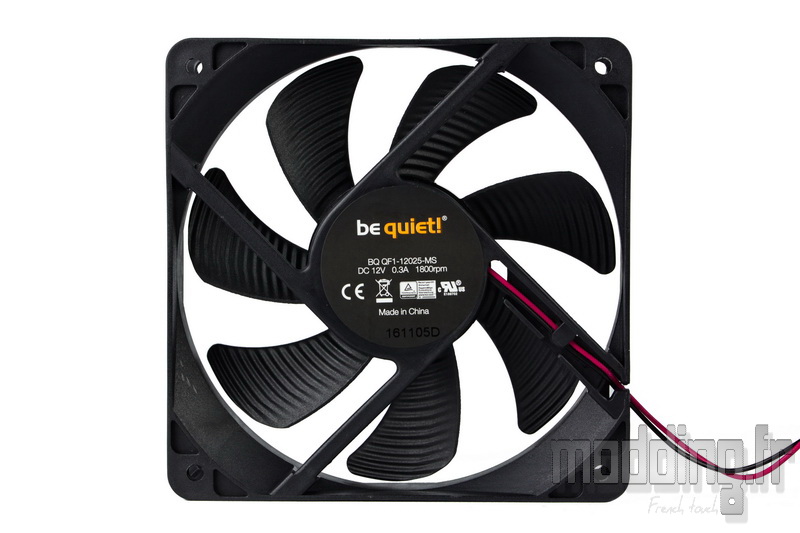

Le ventilateur reconnaissable par ses pales dotées du design bien caractéristique de la marque bequiet!
Il est pourvu d’un roulement de type Rifle Bearing.

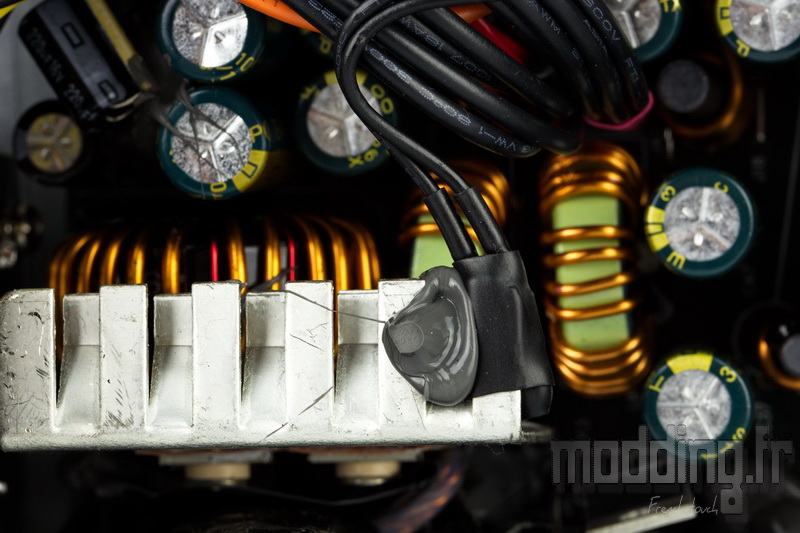

Sa vitesse est assujettie à la température du bloc grâce à une sonde placée au contact de l’un des radiateurs du PCB.

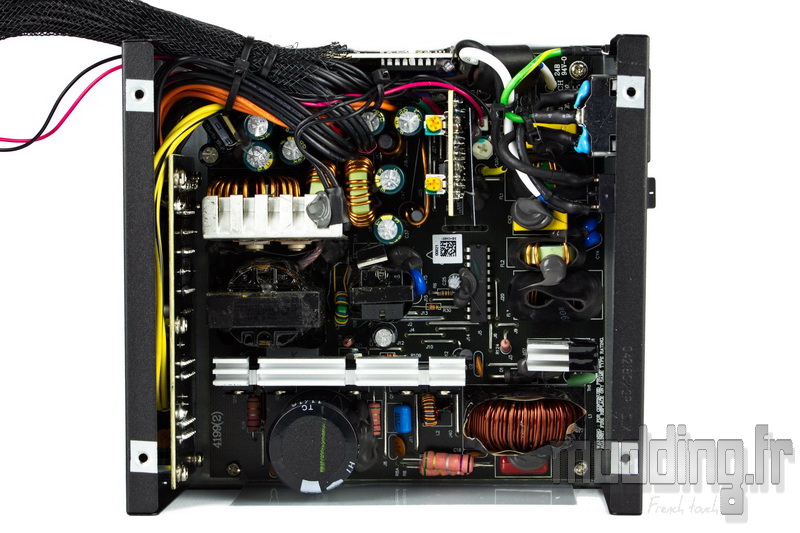

PCB noir, gros condensateur, radiateur étroit, BeQuiet! optimise la partie électronique pour assurer une stabilité des tensions, ainsi qu’une bonne aération des composants sans avoir à augmenter le niveau sonore de la ventilation.
La certification reste au niveau 80+ Silver.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.

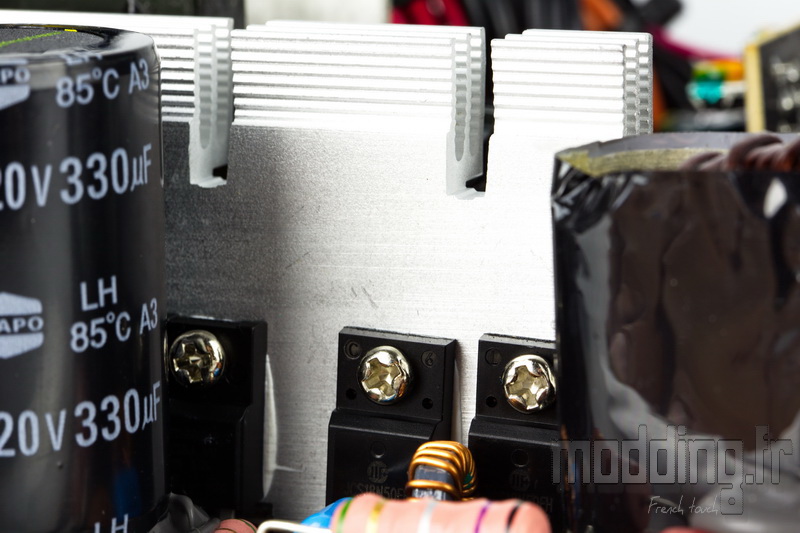

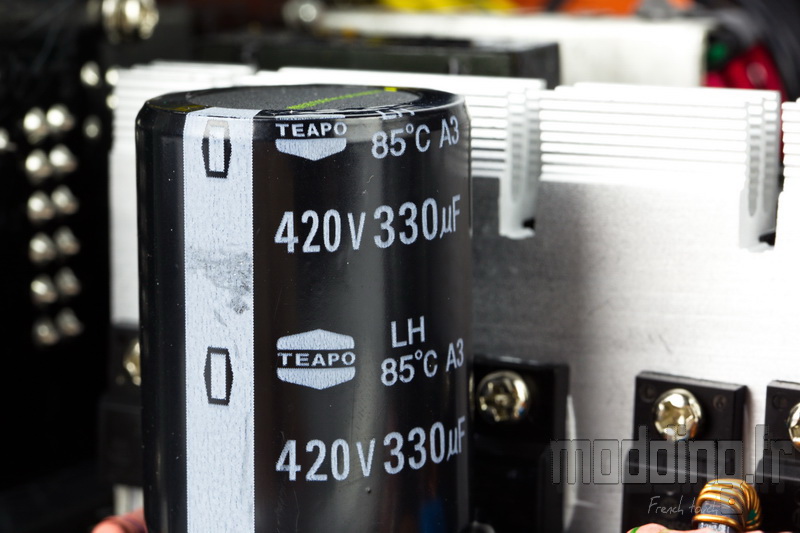

Bequiet! continue à faire confiance au condensateur de la marque Teapo.
Les différents Mosfets sont refroidis par de hauts dissipateurs dont les ailettes sont au plus prés du flux d’air engendré par le ventilateur du bloc.

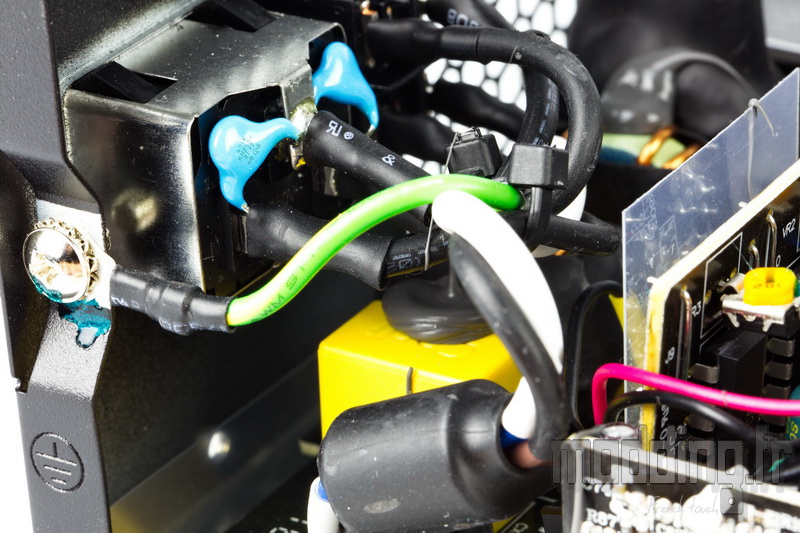

Le filtrage du signal électrique débute dès la prise secteur.
Les câbles d’alimentation sont également enroulés autour d’un anneau en ferrite pour supprimer l’EMI.
De par sa conception semi-modulaire, nous retrouvons au sein de l’alimentation les différents câbles qui sont soudés sur le PCB primaire.
Il en est de même pour les câbles issus du PCB secondaire de la partie modulaire.
Le bloc intègre la topologie Active Clamp + SR (Rectificateur Synchrone) qui utilise des composants actifs permettant d’assurer une régulation optimale des tensions.

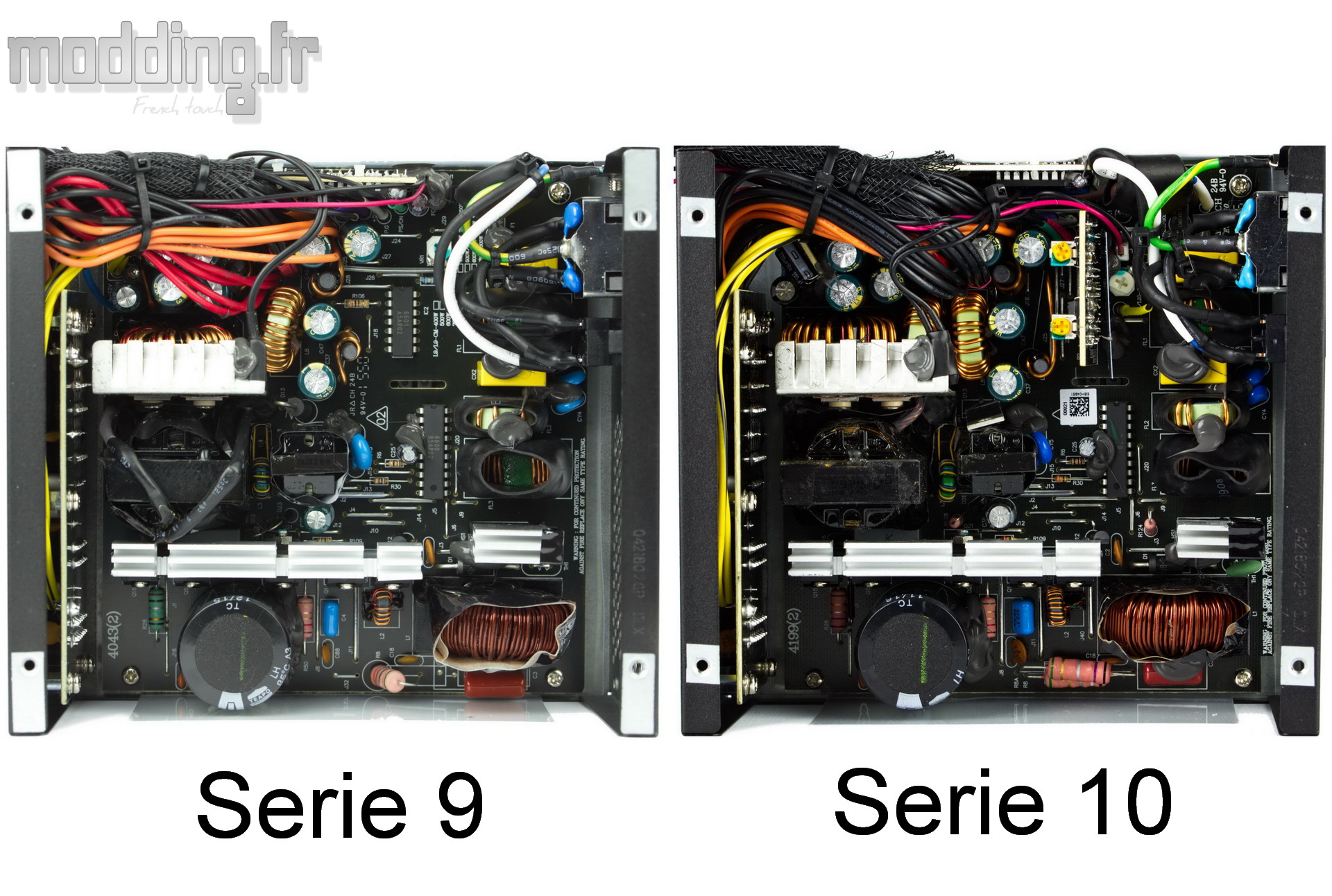

Mais alors quelle est la différence avec la série 9 ???
Nous allons jouer au “jeux des 7 erreurs” ….

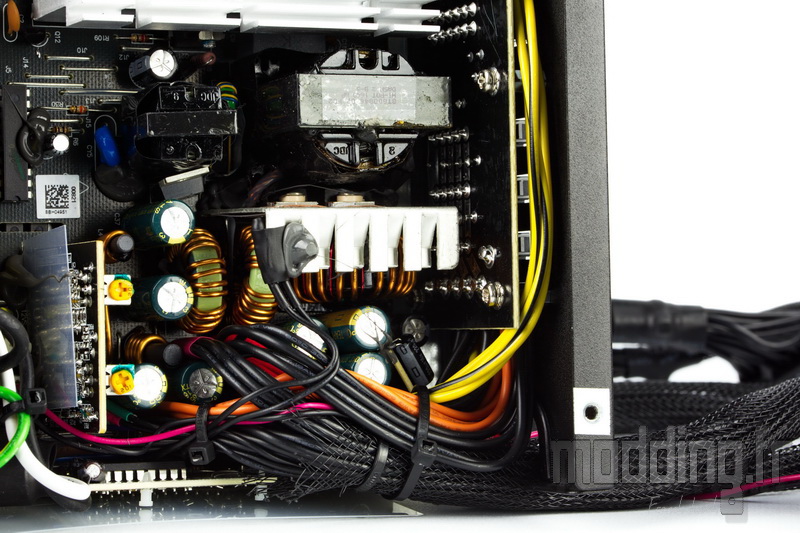

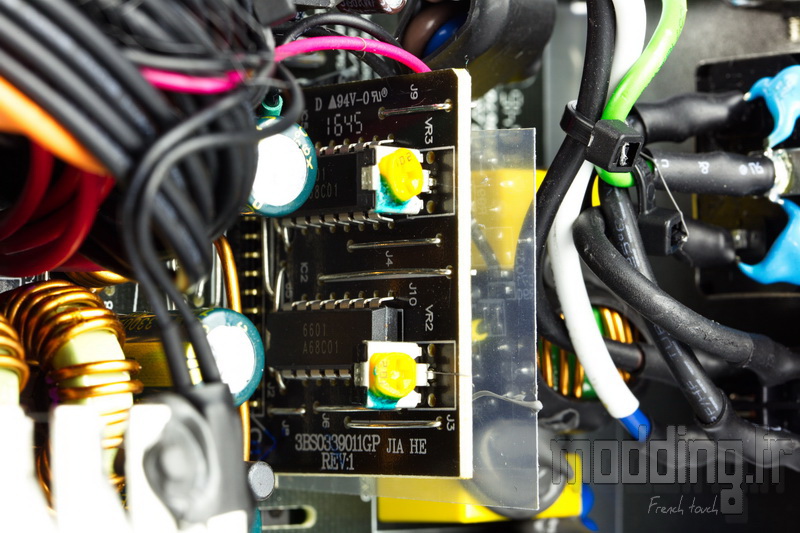

C’est en fait cet élément qui a été rajouté sur la Pure Power 10 et qui n’est autre qu’un convertisseur DC to DC.
Un élément qui manquait sur la série 9 et qui est présent sur les modèles Straight Power 10. La marque corrige le tir et nous avons ainsi la principale (seule) amélioration de la série 10.
Ce module permet d’obtenir le +5 V et le +3.3 V à partir du 12 V.
Cela permet d’avoir un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
