Les câbles :

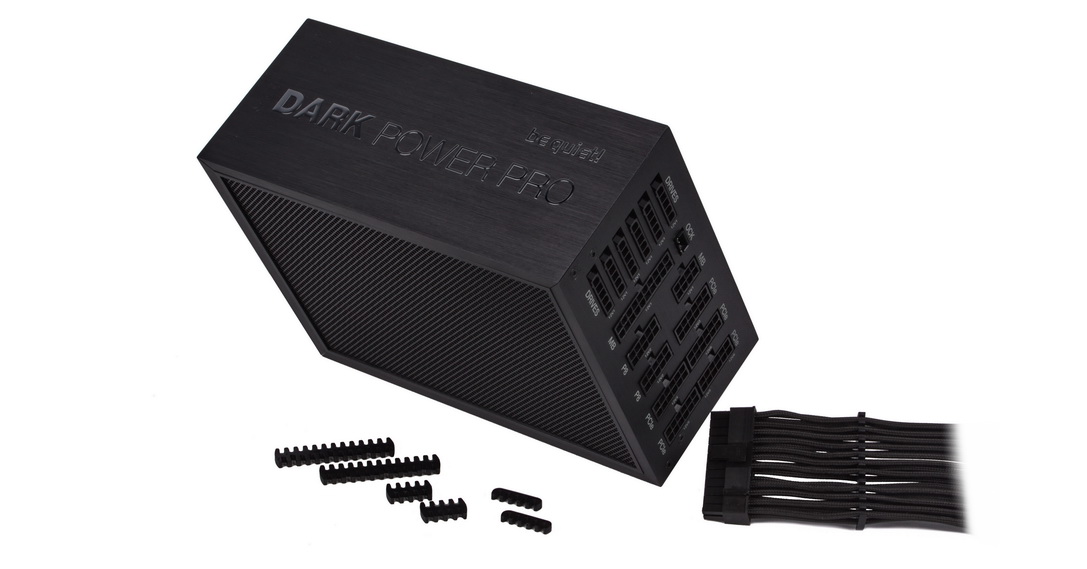

Afin de parfaire le niveau de gamme de la Dark Power Pro 12, Bequiet! décide de gainer individuellement chaque fil composant les différents câbles fournis avec le bloc d’alimentation.
La totalité des câbles a droit à ce revêtement.

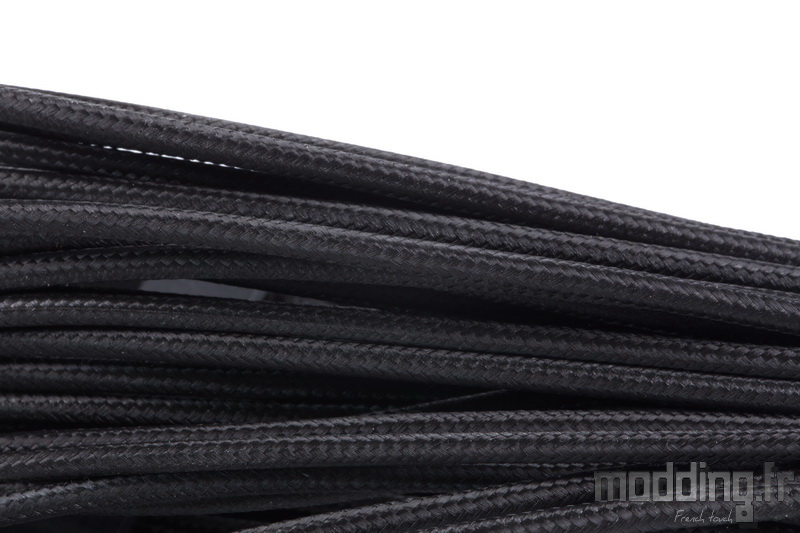

La gaine tressée de couleur noire est de type Paracord.

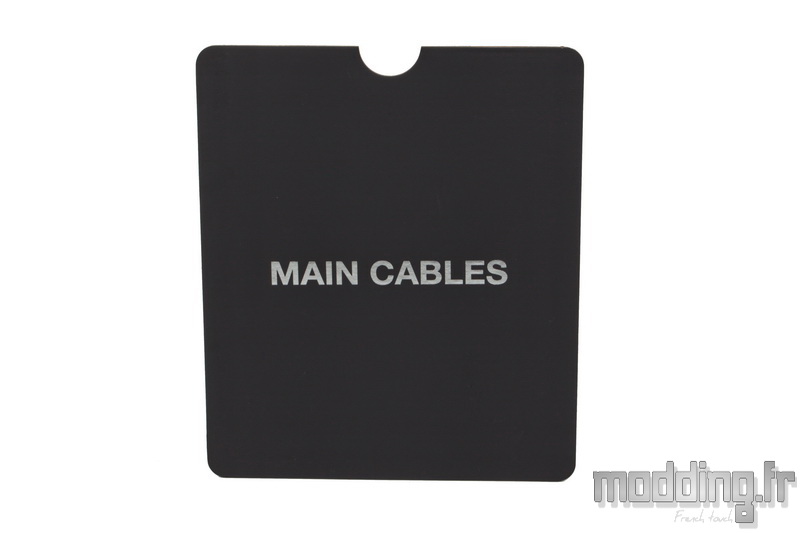

Les câbles ATX, CPU et PCIe.
La dotation est identique, quelle que soit la version de la Dark Power Pro 12 (1200 ou 1500 W).

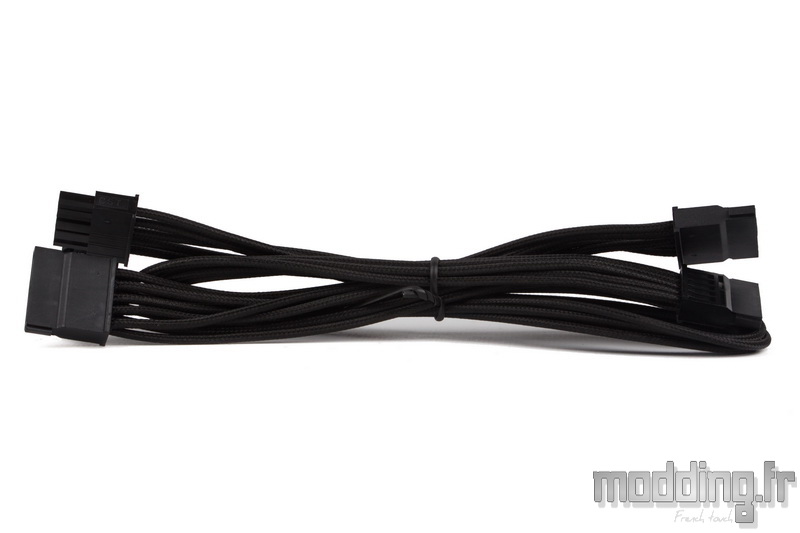

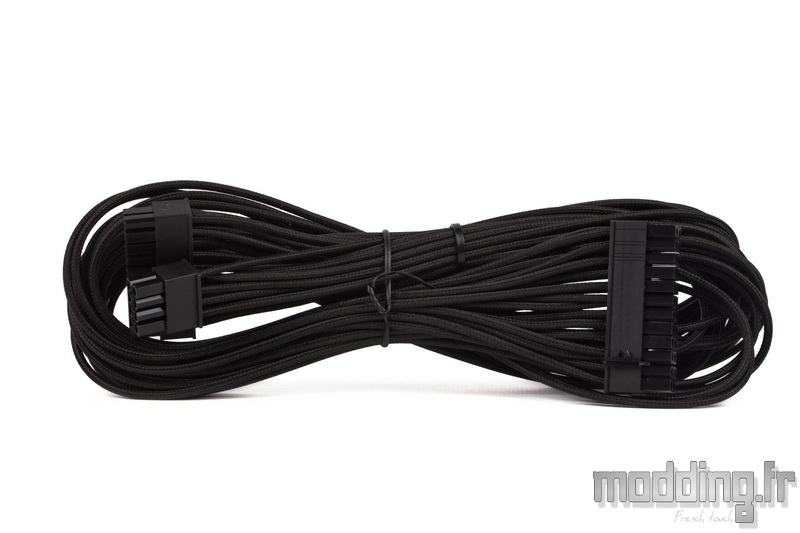

Le câble ATX mesure 600 mm.

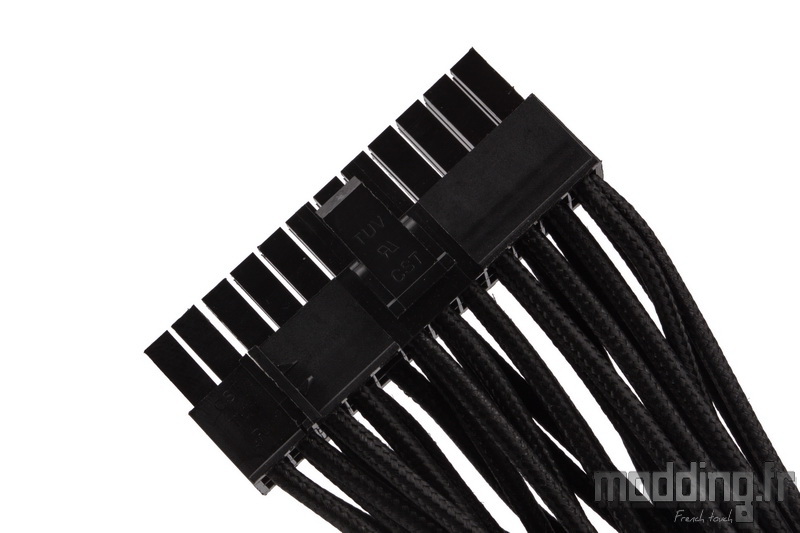

La prise de ce câble se connectant sur la carte mère est au format 20+4 broches.

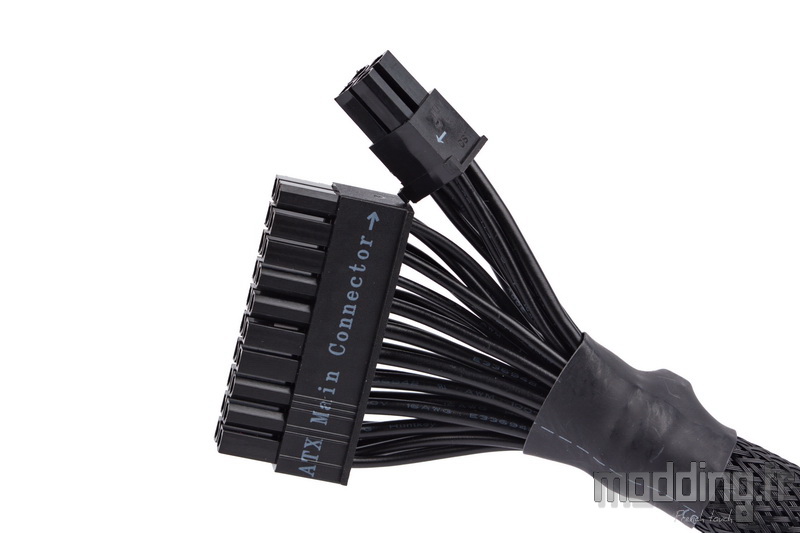

Contrairement à une Straight Power 11, le connecteur 4 broches se clipse maintenant sur le connecteur 20 broches ce qui facilite le branchement du câble sur la carte mère.

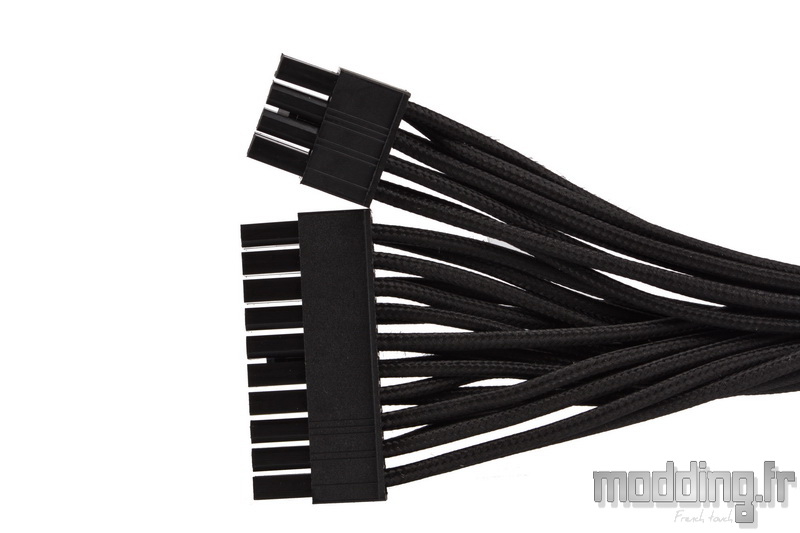

A l’autre extrémité, du côté du bloc, nous avons droit à une prise 20 broches et une prise 8 broches.

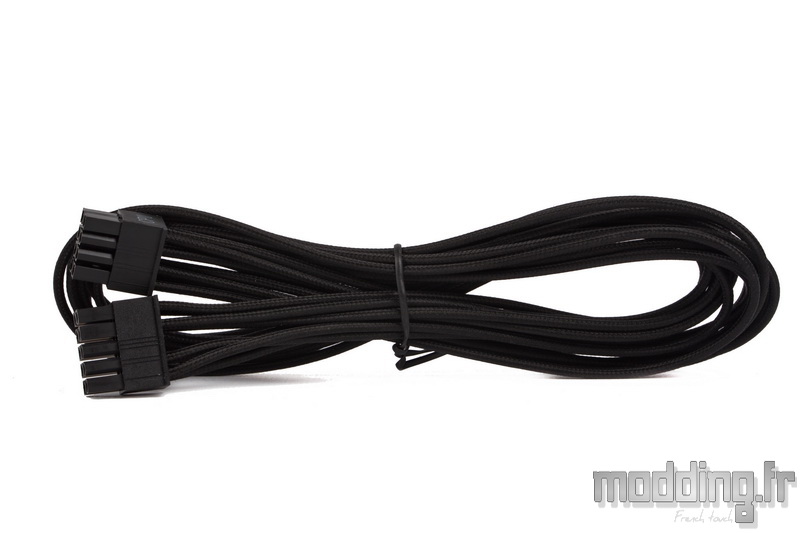

Viennent ensuite deux câbles CPU.
Ils mesurent 700 mm.

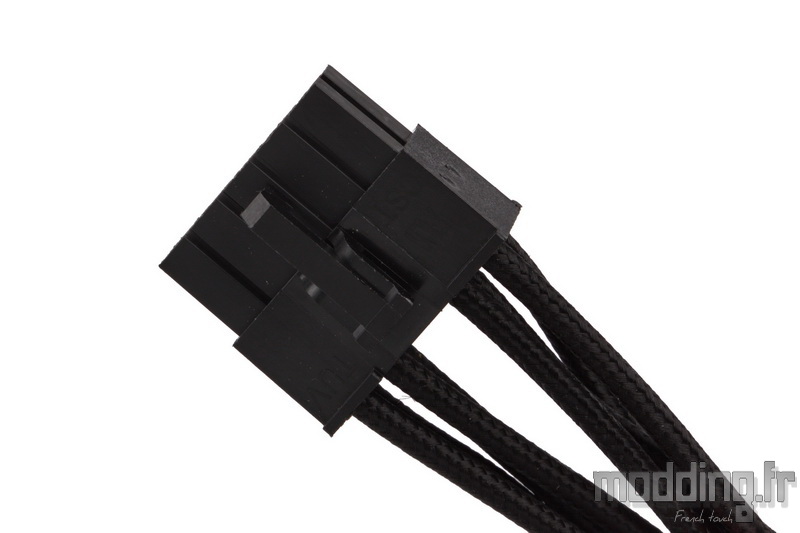

Du côté de l’alimentation, le connecteur est de type 10 broches.
Du côté de la carte mère, les deux câbles diffèrent.

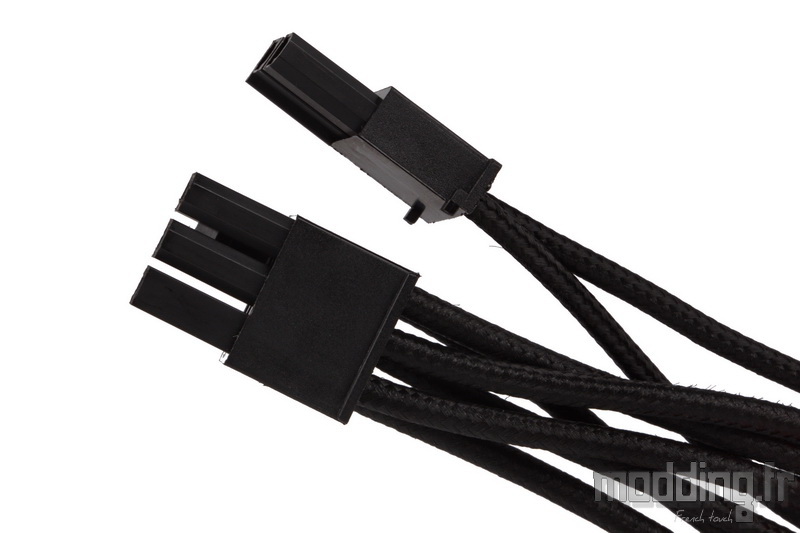

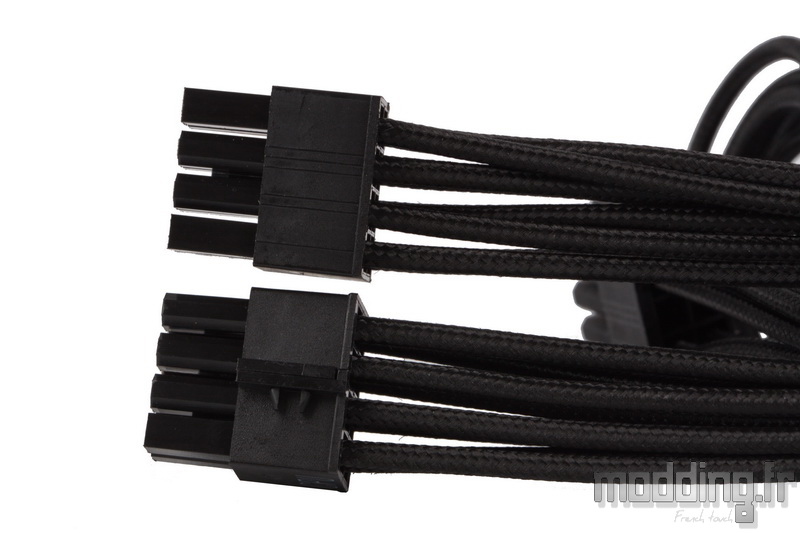

L’un d’eux propose un connecteur 8 broches tandis que le second propose une prise 4+4 broches.

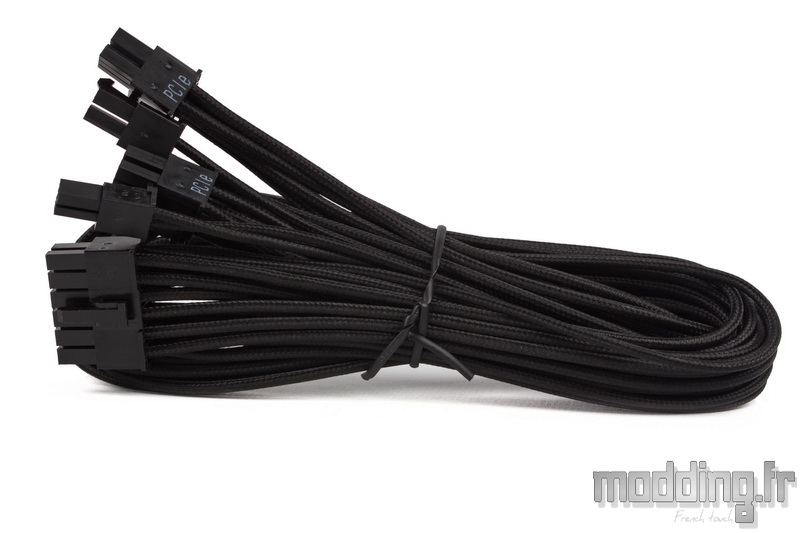

Ce sont pas moins de 5 câbles PCIe qui sont fournis avec la Dark Power Pro 12.
Ils mesurent 600 mm.
Chaque câbles disposent de deux prises 6+2 broches.
Comme à son habitude, Bequiet! ne repique pas la seconde prise 6+2 broches sur la première comme c’est généralement le cas chez les autres marques.
Les fils des deux prises prennent naissance directement du connecteur qui se branche sur le bloc.

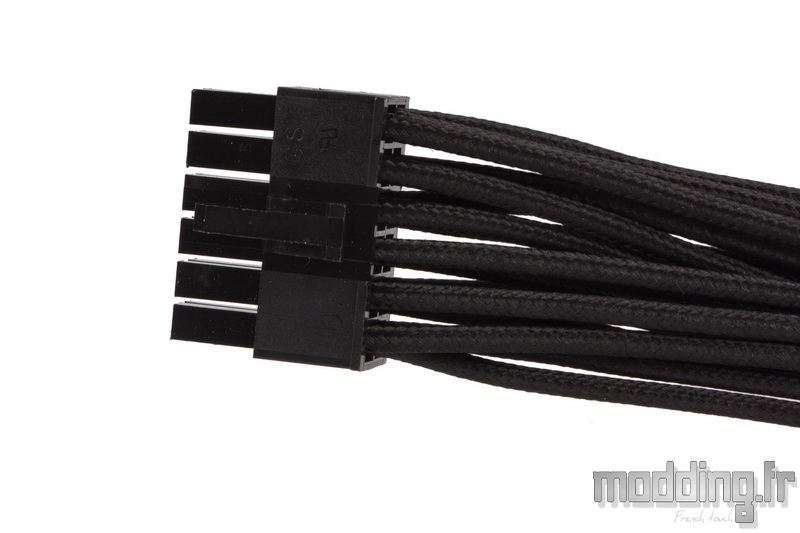

Il s’agit d’un connecteur 12 broches.
Donc si nous faisons le calcul, immanquablement nous avons des fils qui sont doublés (4 en l’occurrence).
Nous apprécions cette distinction complète entre les deux prises PCIe qui facilite et rend plus propre le branchement sur la carte graphique.

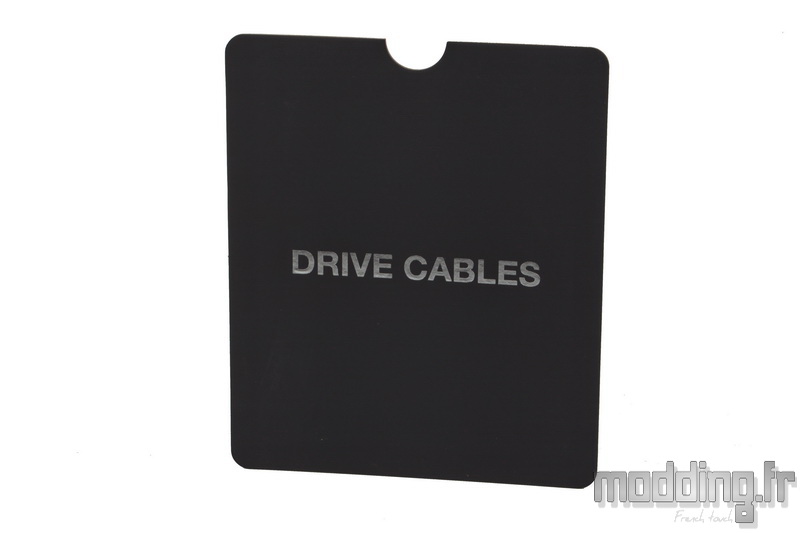

Les câbles pour périphériques.

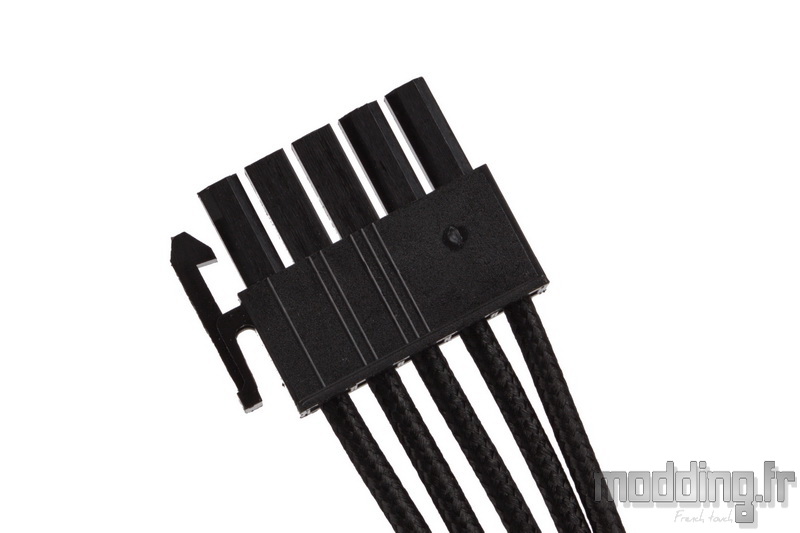

En ce qui concerne les câbles pour périphériques, nous retrouvons la prise spécifique dotée de 5 broches à plat avec son clip sur le côté.

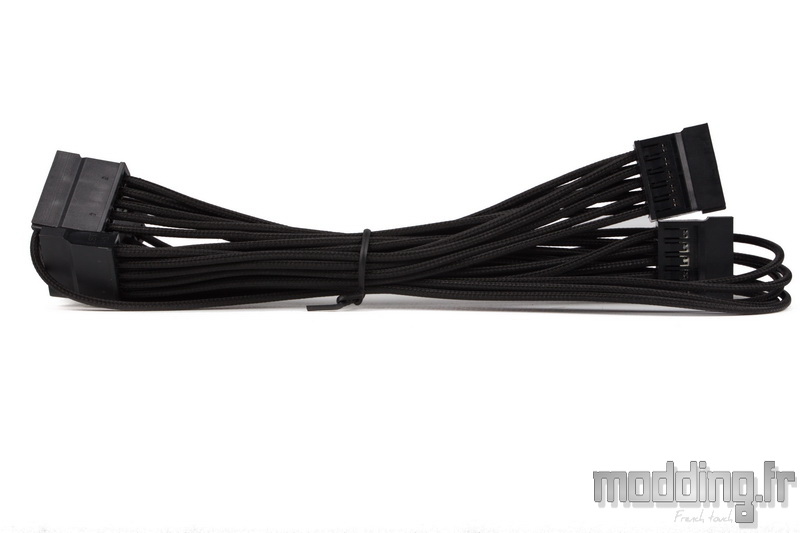

Nous avons deux câbles embarquant 3 prises Sata droites.
Bequiet! privilégie ce genre de prises sur ses différents câbles et à forte raison, car cela facilite le branchement sur les SSD généralement fixés à plat sur la paroi du boitier PC.
Les deux câbles se distinguent par leur longueur totale.
L’un mesure 800 mm et l’autre mesure 900 mm.
Dans tous les cas, la distance séparant chaque prise est de 150 mm.
Nous avons deux autres câbles comportant 4 prises Sata droites.
Ici aussi, la marque propose deux longueurs : 950 mm et 1050 mm.
La distance entre les prises est toujours de 150 mm.

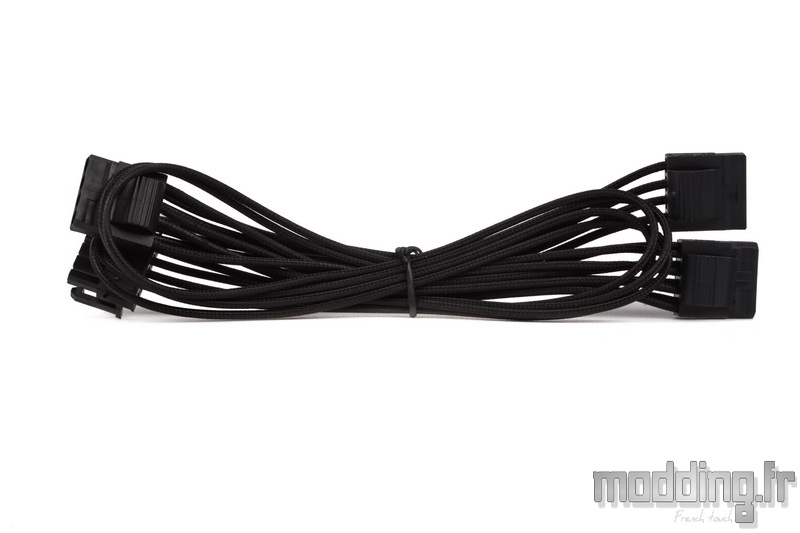

Deux câbles sont dédiés aux prises Molex avec 3 unités.
Tout comme les câbles Sata, nous avons deux longueurs : 800 mm et 900 mm.

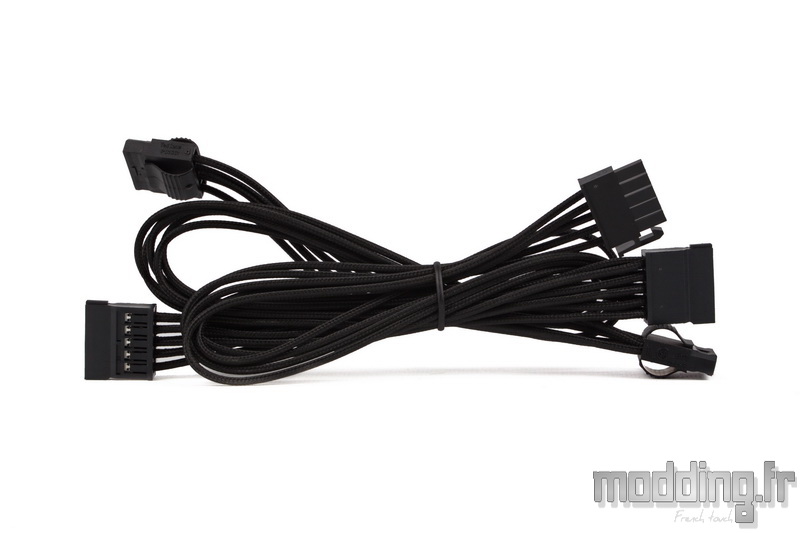

Un câble mélange les genres.
Il embarque 2 prises Sata droites et deux prises Molex.
Il mesure 1050 mm.

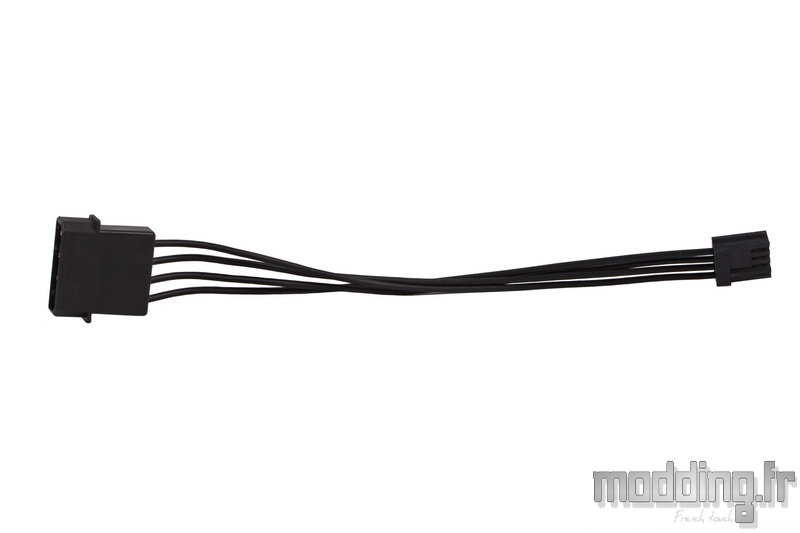

Enfin pour les nostalgiques de la prise disquette…
La marque fournit deux adaptateurs avec branchement sur prise Molex.
Ce genre de câble trouve son utilité avec certains rheobus ou tout autre lecteur multi cartes.
Plus nombreux sont les fils au sein d’un câble, plus ils ont tendance à se positionner d’une manière anarchique si rien ne les lie les uns aux autres.

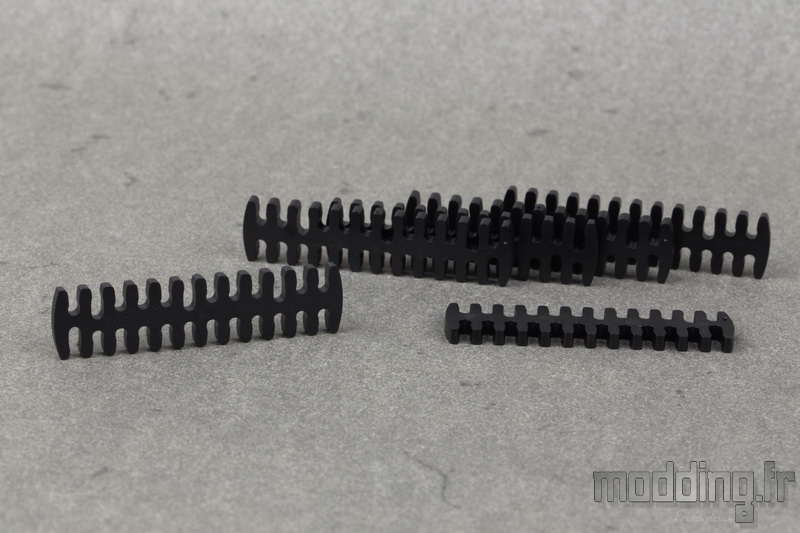

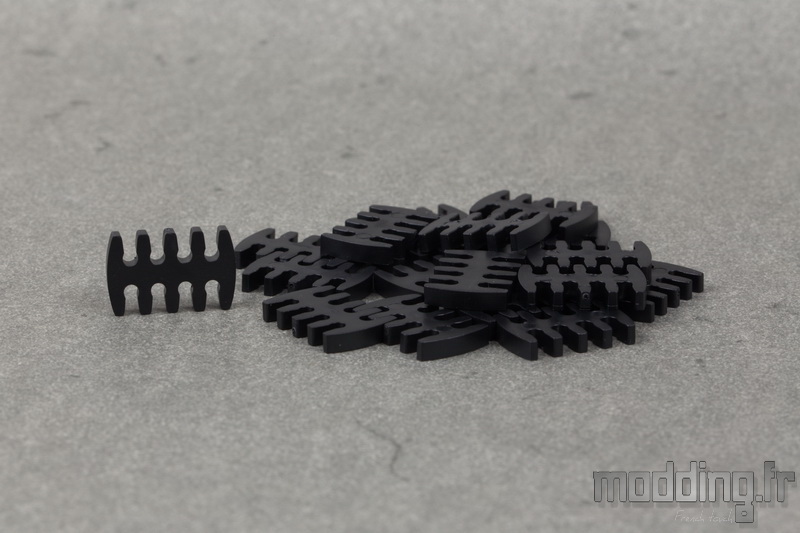

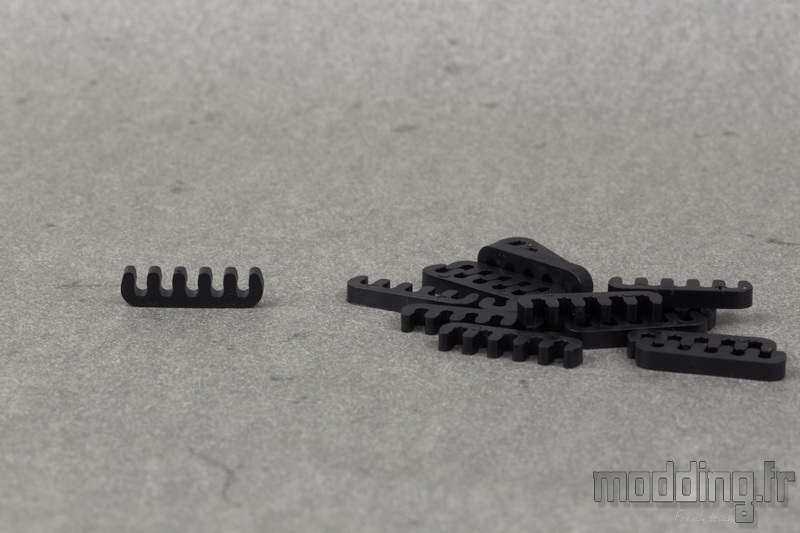

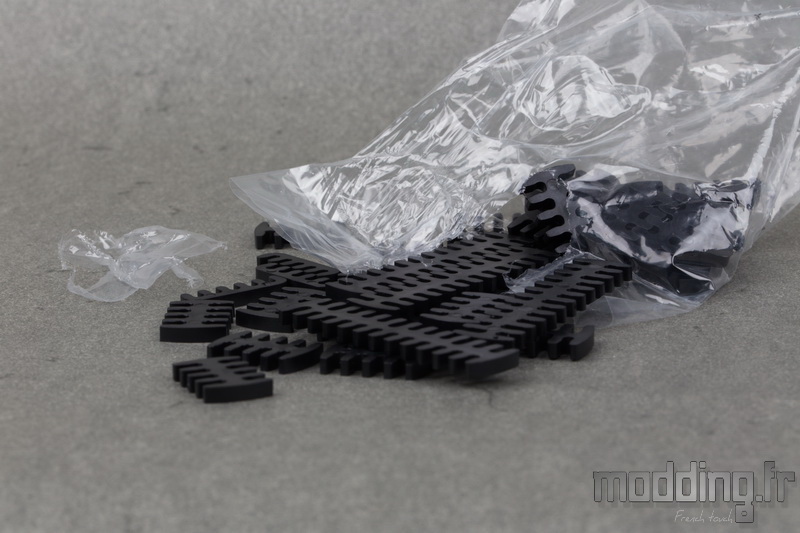

Comme chaque fil est habillé d’une gaine tressée, Bequiet! fournit tout un lot de peignes (cablecombs) afin de mettre un peu d’ordre dans ces câbles.

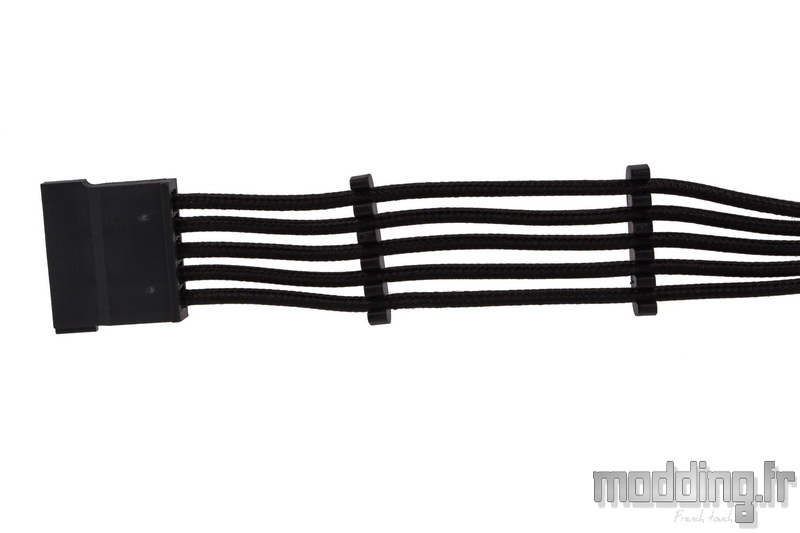

Nous avons les peignes qui se destinent aux câbles pour périphériques dotés de 5 fils.
Comme nous n’avons qu’une rangée de fils, le peigne est seulement ouvert sur l’un de ses bords.
Puis nous avons les peignes dédiés aux câbles CPU et PCIe.
Ce type de câbles présente deux rangées de 4 fils.
Le peigne est alors conçu de manieuse à s’insérer entre ces deux rangées.

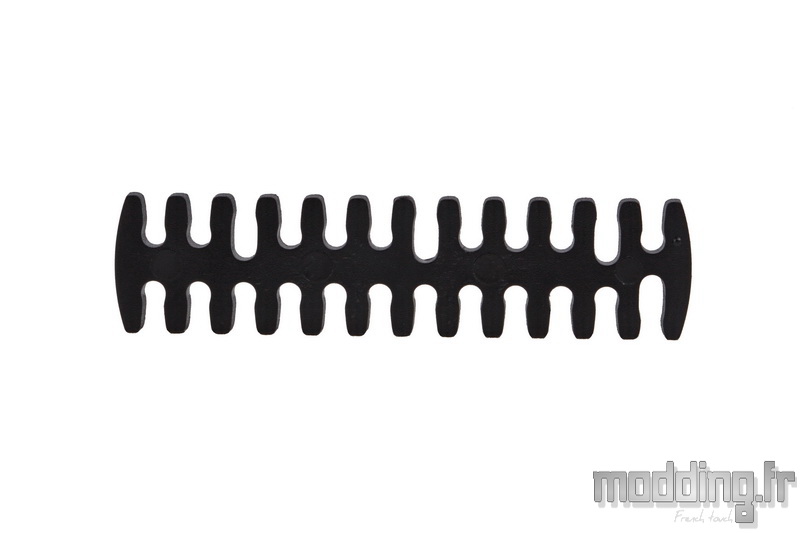

Il nous reste les peignes dédiés au câble ATX.
Comme on peut le voir, il comporte 24 logements, 12 sur chacun des bords.
Cependant, nous avons vu que le câble ATX est doté d’un connecteur 20+4 broches à l’une de ses extrémités, mais surtout de deux connecteurs (8 broches et 20 broches) à l’autre extrémité.
Ce qui nous donne un total de 28 fils…
C’est donc que 4 fils sont doublés au niveau du connecteur 20+4 broches.
Bequiet! n’a pas laissé passer ce détail.

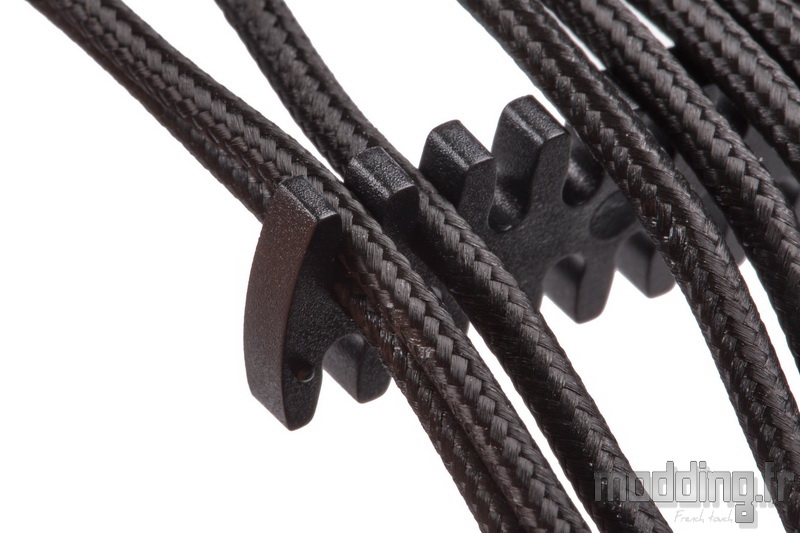

En regardant de plus près chaque peigne destiné au câble ATX, on remarque que 4 logements s’enfoncent un peu plus dans la structure en plastique du peigne.
Le peigne s’insère entre les deux rangées de fils tout en l’orientant correctement de manière à faire coïncider les logements spécifiques aux fils doublés.

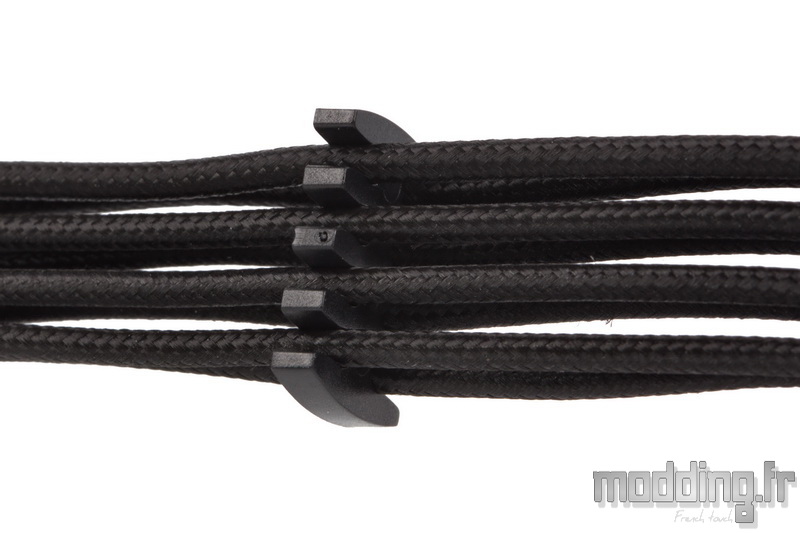

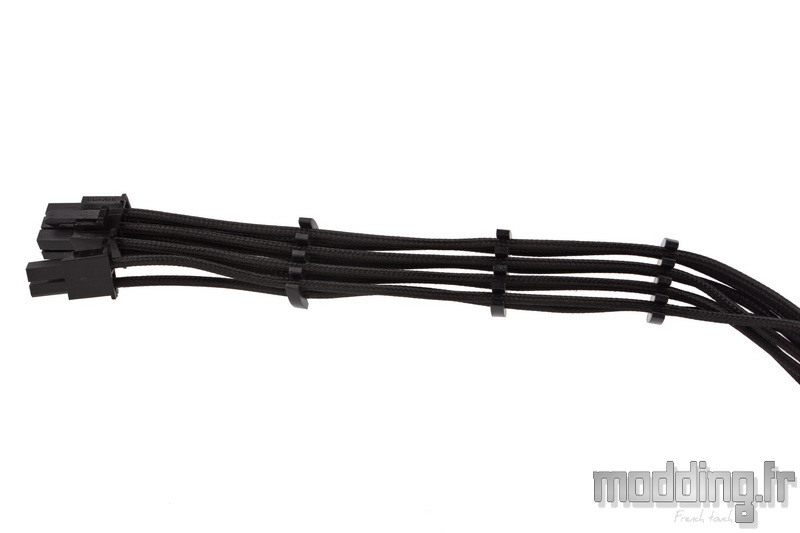

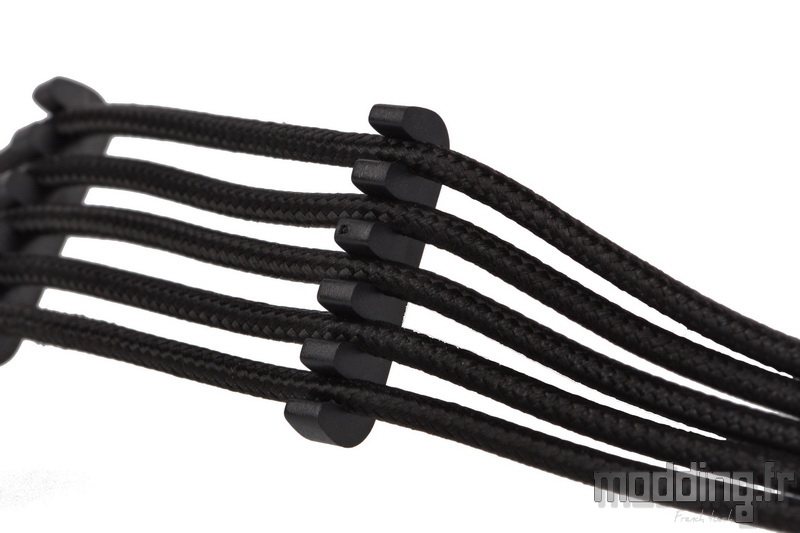

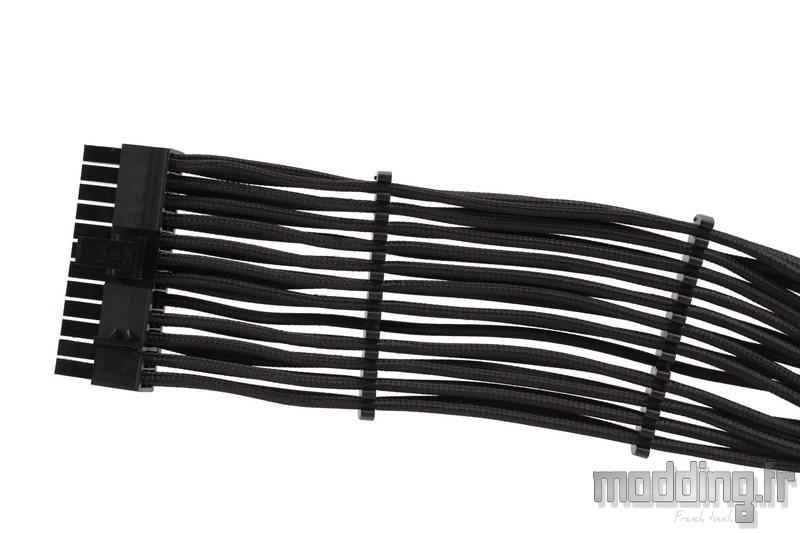

Une fois les peignes en place, les fils sont moins livrés à eux-mêmes et nous retrouvons un peu d’ordre au sein du câble, notamment le câble ATX embarquant le plus grand nombre de fils.

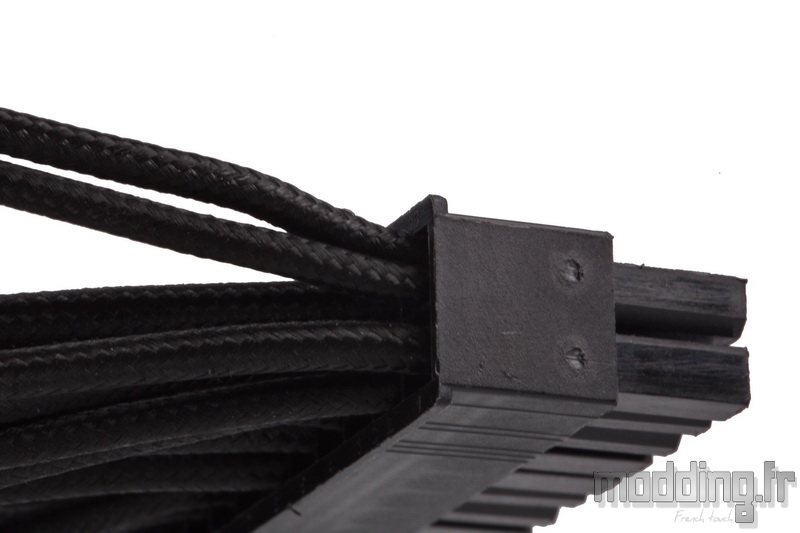

Cependant, nous constatons qu’une fois le peigne installé, nous n’avons plus aucune marge de manoeuvre pour ajuster sa position…
Les orifices ne sont pas d’un diamètre adapté afin d’apporter un minimum de jeu qui permettrait de les déplacer sur le câble une fois les fils pris en charge.
Il faut donc prévoir à l’avance la bonne position pour chaque peigne quitte à devoir retirer chaque fil pour repositionner le peigne. Du moins, ce fut notre cas avec notre lot de cablecombs.
