L’alimentation :
Bequiet! a nettement modifié le style de la Dark Power Pro 12 par rapport à la précédente version 11.
Sans évoquer le passage à une totale modularité des câbles, le style est plus sobre, voire bien plus élégant, avec cette profusion d’aluminium qui remplace le carénage en acier.
Le bloc est légèrement plus profond passant de 193 mm à 200 mm. Il accuse un poids de 2.44 kg.
La profondeur demeure conséquente et implique que l’alimentation n’entrera pas dans tous les boitiers, ou du moins avec la cage HDD en place. On hésitera d’ailleurs à dissimuler la Dark Power Pro 12 dans un cache-alimentation.
L’un des côtés du bloc présente le nom de la gamme ainsi que le logo de la marque.
Nous restons dans une version monochrome, et ce même au niveau du logo qui délaisse sa touche orange.

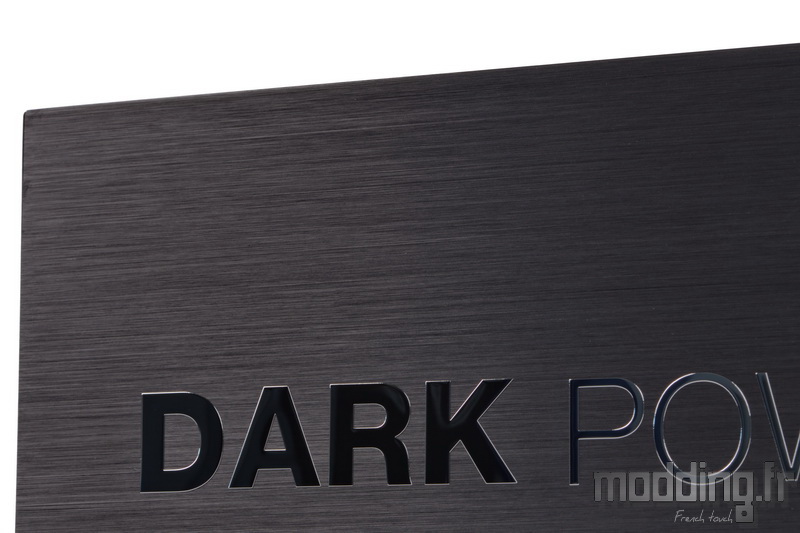

Le marquage passe par des lettres métallisées…
… Apposé sur la paroi en aluminium.
L’aluminium anodisé présente un aspect brossé venant renforcer le style élégant de la Dark Power Pro 12.
De plus en fonction de la lumière, les lettres chromées engendrent divers reflets.
Une “première” chez Bequiet!
Cette fois-ci, la marque privilégie l’orientation du bloc avec sa face ventilée tournée vers le sol !
En effet, jusqu’à présent, une majorité des alimentations de la marque affichaient le logo sur le côté, à condition d’orienter la face ventilée vers le haut.
On exagère un peu, car la Dark Power Pro 11 ou la Power Zone respecte le logo, quelle que soit l’orientation de l’alimentation.
Cependant, le côté opposé, qui va donc se voir du côté des coulisses de notre boitier PC, réitère le nom de la gamme mais surtout présente tout un tas de renseignements concernant l’alimentation.
Il ne s’agit pas d’un autocollant, mais bel et bien d’une impression directe sur la paroi en aluminium.

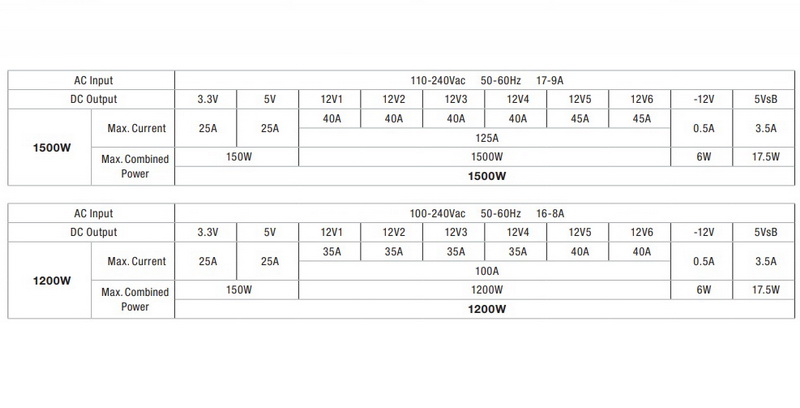

En plus du logo de la certification 80+ Titanium, nous avons le tableau des caractéristiques électriques de notre Dark Power Pro 12.
Comme à son habitude, Bequiet! reste partisan du concept multirail et cette nouvelle Dark Power Pro 12 ne déroge pas à la règle avec 6 rails de 12 V.
Les quatre premiers rails affichent 40 A :
- 12V1 : alimente le 24 broches ATX ainsi que les périphériques.
- 12V2 : alimente les deux câbles CPU (P8)
- 12V3 : alimente une des 5 prises PCIe
- 12V4 : alimente une autre des 5 prises PCIe
Les deux autres rails affichent 45 A :
- 12V5 : alimente une des 5 prises PCIe
- 12V6 : alimente une des 5 prises PCIe
La dernière prise PCIe est alimentée par deux rails (12V5 et 12V6). Pour cette raison, Bequiet! préconise de brancher l’alimentation d’une carte graphique dotée de deux prises d’alimentation sur cette connectique.
On tient compte de la construction du câble PCIe qui embarque deux prises PCIe 6+2 broches.
La gamme Dark Power Pro propose la commutation du mode multirail sur un mode monorail en connectant le cavalier ou la prise de l’équerre “Overclocking” sur le connecteur “OCK” de l’alimentation.
Selon la fiche produit que l’on peut télécharger sur le site Bequiet!, le simple rail en 12 V affiche une intensité de 125 A dans notre version de 1500 W.
Sous le nom de la gamme, toujours en lettres métallisées, nous avons une mise en garde quant à l’ouverture du bloc.
A l’arrière, une grille en nid d’abeilles occupe la quasi-totalité de la paroi.
Afin de garder le style du bloc, Bequiet! habille cette grille d’une structure en aluminium brossé sous la forme de barreaux pour préserver le rôle d’aération de la grille.
Cela explique la longueur de la tige filetée des vis de fixation classiques ou celle des vis à main.
Un large interrupteur accompagne la prise secteur.
En comparaison avec la majorité des alimentations, on note que la Dark Power Pro 12 présente une prise secteur mâle de type IEC C20.
Généralement les blocs sont équipés d’une prise mâle IEC C14. La différence entre ces deux connecteurs se situe au niveau de l’intensité qu’accepte ledit connecteur :
- C13 (femelle)/C14 (mâle) : Intensité de 10 à 15 ampères.
- C19 (femelle)/C20 (mâle) : Intensité de 16 à 20 ampères.
C’est le genre de prise que l’on trouve dans les appareils nécessitant un courant électrique de forte puissance.
La partie supérieure du bloc est vierge de toute inscription ou presque.
Nous avons une plaque en aluminium brossé disposant de vis fraisées à 6 pans qui se repartissent sur les 4 coins de la platine.
L’une de ces vis, située sur la partie arrière du bloc, est recouverte par la fameuse étiquette “Warranty void if removed” qui scelle l’ouverture du bloc.
Si l’on passe outre, on peut dire adieu à la garantie de 10 ans…
On note d’ailleurs que Bequiet! a doublé la durée de sa garantie qui se limitait à 5 ans.
De plus, la première année propose un échange sur site (en France métropolitaine seulement).
Exit les tiges métalliques se positionnant devant la ventilation du bloc.
La Dark Power Pro 12 présente une large grille.
Une grille à fines mailles qui occupe toute la surface ventilée du bloc.
Une armature en plastique court sur la périphérie et assure sa fixation au sein des parois en aluminium.
Le style est bien loin des autres alimentations de la marque !
A travers les mailles, on devine tout juste la présence du ventilateur qui se charge de refroidir les composants électroniques.
La Dark Power Pro 12 passe sur une totale modularité des câbles.
Sur la partie gauche du bloc (bien au fond du cache-alimentation), nous avons les 6 connecteurs dédiés aux câbles des périphériques.
On remarque que Bequiet! identifie le rail 12V qui correspond à chacune des prises.
Ainsi, il n’est point besoin de ressortir le guide d’utilisation pour justement connaitre la répartition des 6 rails au sein des différents connecteurs.
C’est essentiellement au niveau des 5 prises PCIe que cette information prévaut.
Pour rappel, le guide d’utilisation spécifie la marche à suivre dans la gestion du mode multirail lors du branchement sur les prises PCIe.
Lorsque notre carte dispose de deux prises d’alimentation, comme c’est souvent le cas, on privilégie le branchement sur la prise PCIe “A”, la plus à droite, partageant deux rails 12 V (12V5 et 12V6).
Si plus de deux connecteurs PCIe sont nécessaires, on commence par utiliser les prises PCIe “B” et l’on finit sur la prise PCIe “A”.
Le connecteur “OCK” se positionne entre les prises dédiées aux périphériques et la prise 8 broches du câble ATX.
Pour rappel, si la prise est laissée telle quelle, la Dark Power Pro 12 demeure dans son mode multirail.
Avant toute chose, en procédant au démontage de l’alimentation, nous faisons une croix sur la garantie de 10 ans.
Démonter la Dark Power Pro 12 n’est pas des plus classique.
En général nous avons juste 4 vis et nous séparons les deux parties du carénage.
Sur ce modèle, le carénage en acier laisse sa place à des parois en aluminium s’emboitant les unes aux autres.
On commence par retirer les 6 vis qui maintiennent la paroi associée aux prises des câbles modulaires.
Nous faisons coulisser la grille Mesh qui filtre l’entrée d’air au niveau du ventilateur.
L’armature de cette grille est en plastique.
Le ventilateur est un Silent Wings 3.
Cependant, il se présente en “pièces détachées”.
En effet, on constate que le cadre du ventilateur demeure indépendant des pales. Il se divise en deux parties fixées sur les parois du bloc.
On note que le cadre garde la forme en corolle du Silent Wings 3 de la version boite, si ce n’est que l’aspect en entonnoir est nettement plus prononcé sur les quatre coins du cadre. Cette forme particulière permet d’augmenter le flux d’air tout en réduisant les turbulences indésirables.
On retire une première partie du cadre ce qui donne accès à la fixation du ventilateur en lui-même.
Le ventilateur est monté sur trois longues entretoises prenant place sur le PCB.
Trois vis le maintiennent sur ces entretoises.
La vitesse maximale de ce Silent Wings 3 monte à 2600 tr/min.
Nous retrouvons l’aspect caractéristique des pales présentant les stries qui ont pour but d’optimiser le flux d’air tout en réduisant le niveau sonore.
Le moteur à 6 pôles tout comme le roulement FDB (Fluid Dynamic Bearing) jouent aussi un rôle dans la diminution du niveau sonore et optimisent la fiabilité dans le temps en réduisant les vibrations.

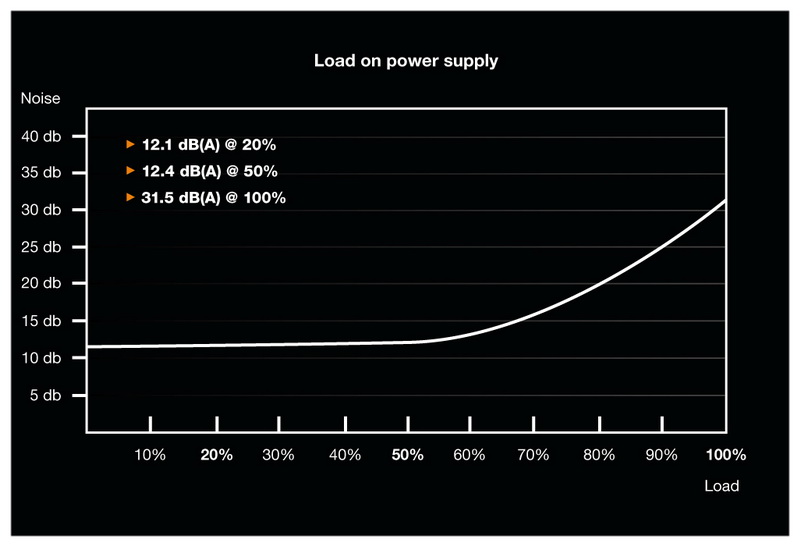

La vitesse varie en fonction de la charge comme définie par le tableau ci-dessous (la courbe affichée est spécifique à notre modèle en 1500 W).
Le mode hybride arrêtant la rotation des pales ne semble pas être dans le cahier des charges de la marque.
Bequiet! préfère garder un minimum de souffle d’air afin de refroidir activement ses composants électroniques d’autant que nous verrons que cela reste inaudible.
Nous n’avons pu continuer le démontage de la seconde partie du cadre, le bloc se montrant quelque peu récalcitrant et ne voulant pas forcer sur les parois, nous nous sommes arrêtés à ce stade.
PCB noir, gros condensateur, radiateur étroit, Bequiet! optimise la partie électronique d’autant qu’il y a du monde !
Avec la version 12 de la Dark Power Pro, la certification passe donc au niveau 80+ Titanium : un rendement de 94.9 % à 50% de charge (230 V).
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
On remarque l’absence totale de câble que ce soit sur la partie DC (Direct Current) de l’alimentation que sur sa partie AC (Alternative Current).
Nous n’avons pas un, mais deux transformateurs principaux placés en parallèle. En raison de la puissance du bloc, cette répartition sur deux transformateurs tend à diminuer l’émission de chaleur tout en engendrant une efficacité plus élevée.
On retrouve le convertisseur DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Le PCB de ce module est isolé du PCB secondaire, comportant les connecteurs du câblage modulaire, par un feuillet cuivré réduisant toute perturbation électromagnétique.
Non loin, nous avons le circuit 5VSB qui est logé sur un PCB dédié.
Derrière la protection cuivrée, nous avons le PCB qui intègre la commande entièrement numérique de la Dark Power Pro 12.
Des unités numériques se chargent de la correction du facteur de puissance (PFC) ainsi que du contrôle du circuit LLC-SR (Synchronous Rectifier).
Cela permet d’obtenir des niveaux d’efficacité plus élevés tout en améliorant la qualité du signal. Les tensions sont mieux régulées et donc plus stables.
Le ventilateur est aussi contrôlé de manière numérique.
Bequiet! continue d’utiliser des condensateurs japonais de haute qualité pour une fiabilité et une durée de vie optimales.
Il s’agit de la marque Nippon Chemi-Con.
Parmi les gros condensateurs primaires, nous avons deux unités de 400 V / 680 uF et une unité de 400 V / 470 uF, ce qui engendre un total de 1830 uF.
Les différents radiateurs sont dotés de multiples ailettes afin d’optimiser la dissipation de la chaleur, émise par les nombreux mosfets, sous le flux d’air engendré par le Silent Wings 3.
Des bobines filtres EMC/EMI, dotées de leur protection en caoutchouc, s’associent au PCB de l’entrée secteur.
On note l’absence totale de fil même à ce niveau de l’alimentation.
