L’alimentation :

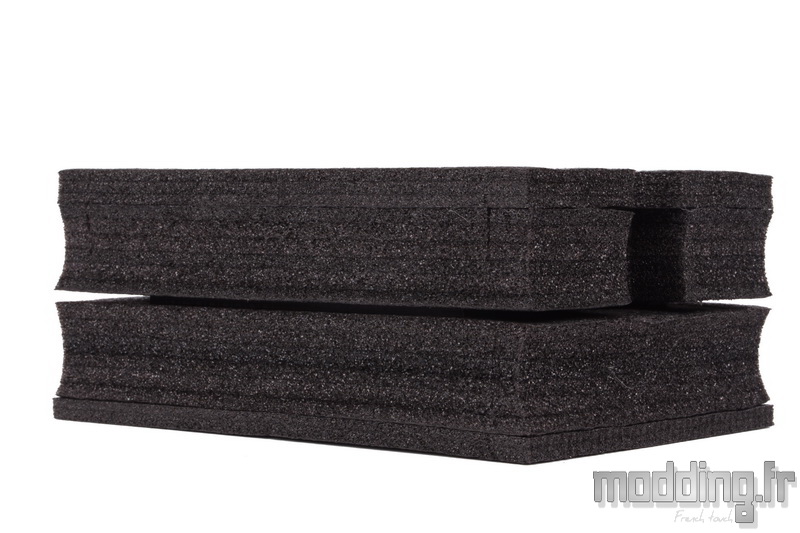

Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée.
Nous retrouvons le style sobre de la version Pro.
Cependant, la Dark Power 12 n’atteint pas le niveau d’élégance de cette version Pro en l’absence d’un carénage entièrement en aluminium brossé. La structure de notre bloc d’alimentation demeure en acier recouvert d’une peinture noire (application de la peinture en poudre).
Les inscriptions métallisées sont protégées par un petit film plastique.
Le bloc est nettement plus compact et nous passons d’une profondeur de 200 mm à 175 mm. Il accuse un poids de 1.96 kg.

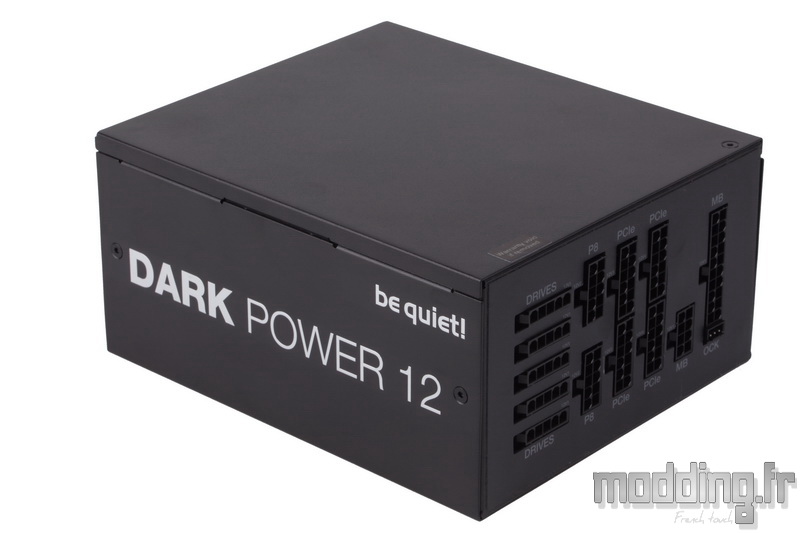

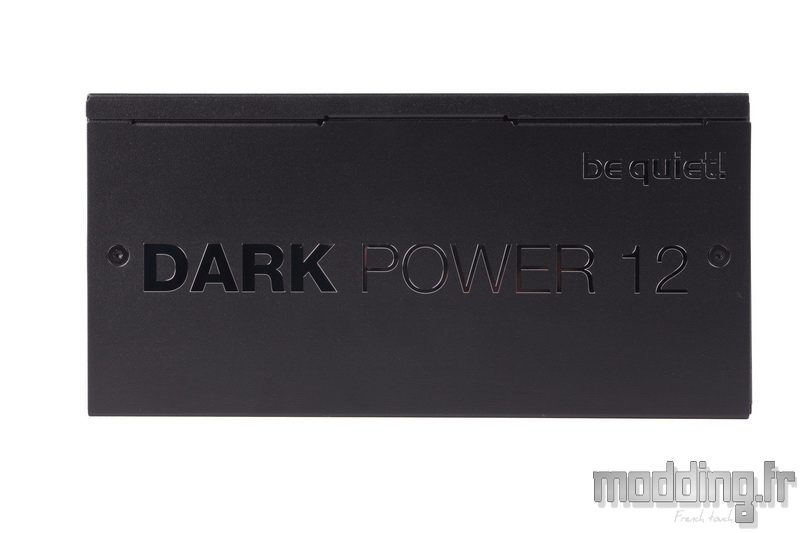

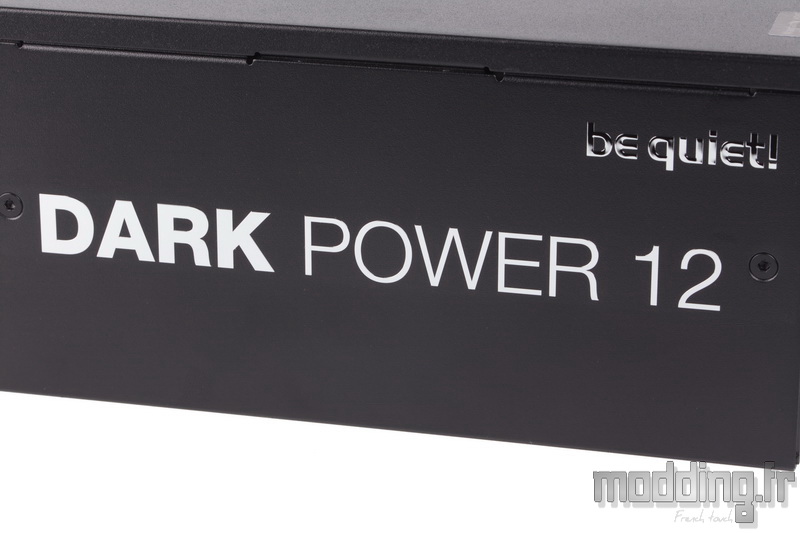

L’un des parois latérales présente le nom de la gamme ainsi que le logo de la marque.
Nous restons dans une version monochrome, et ce même au niveau du logo qui délaisse sa touche orange.
Le marquage passe par des lettres métallisées apposées sur la paroi en acier.
Comme avec sa Dark Power Pro 12, la marque privilégie l’orientation du bloc avec sa face ventilée tournée vers le sol !
En effet, jusqu’à présent, une majorité des alimentations de la marque affichaient le logo sur le côté, à condition d’orienter la face ventilée vers le haut.
On exagère un peu, car la Dark Power Pro 11 ou la Power Zone respecte le logo, quelle que soit l’orientation de l’alimentation.

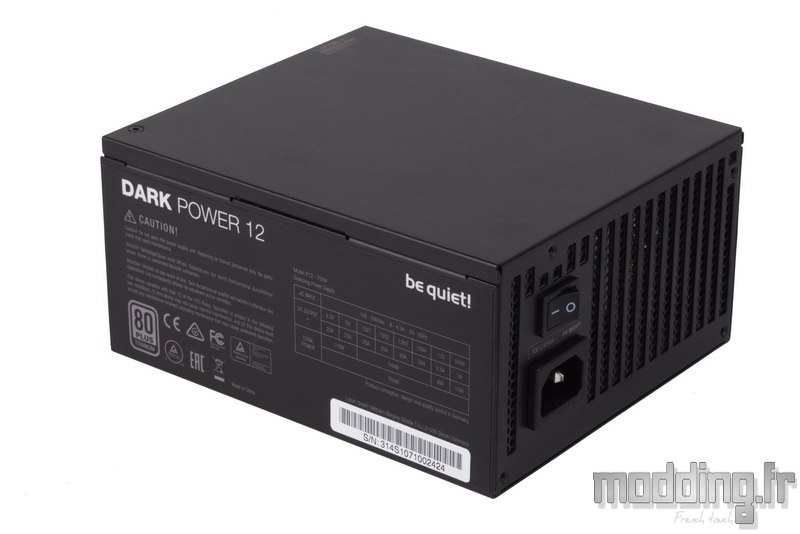

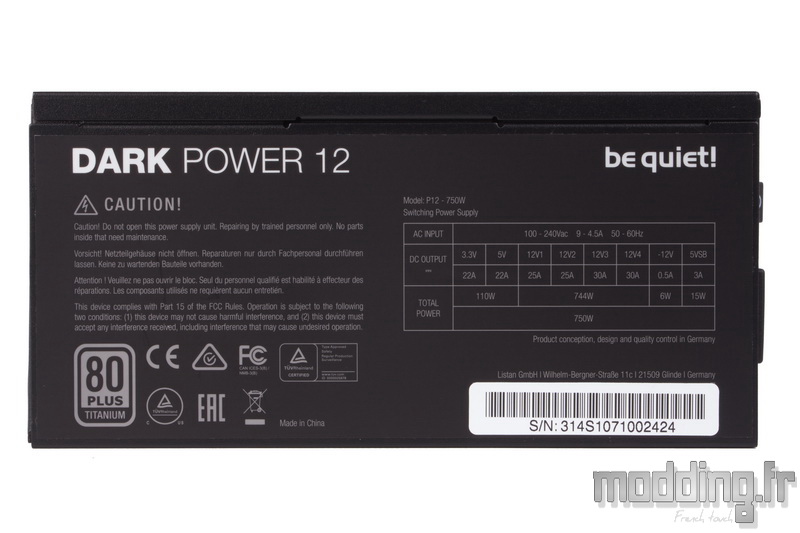

Le côté opposé, qui va donc se voir du côté des coulisses de notre boitier PC, reporte le nom de la gamme mais surtout présente tout un tas de renseignements concernant l’alimentation.
Point d’impression directe sur la paroi, la marque passe par la mise en place d’un large autocollant.
Cet aspect présente l’avantage de retirer simplement ce sticker et de laisser la paroi vierge de toutes inscriptions.
En plus du logo de la certification 80+ Titanium, nous avons le tableau des caractéristiques électriques de notre Dark Power 12.
Comme à son habitude, Bequiet! reste partisan du concept multi rail et cette nouvelle Dark Power 12 ne déroge pas à la règle avec la présence de 4 rails de 12 V.
Les deux premiers rails affichent 25 A :
- 12V1 : alimente le 24 broches ATX ainsi que les périphériques.
- 12V2 : alimente les deux câbles CPU (P8)
Les deux autres rails affichent 30 A :
- 12V3 : alimente deux des 4 prises PCIe
- 12V4 : alimente deux des 4 prises PCIe
Contrairement à la version Pro, la Dark Power 12 ne dispose pas d’une prise PCIe alimentée par deux rails 12V permettant de répartir l’ensemble de la charge des deux rails PCIe sur l’alimentation d’une carte graphique disposant de deux connectiques 8 broches.

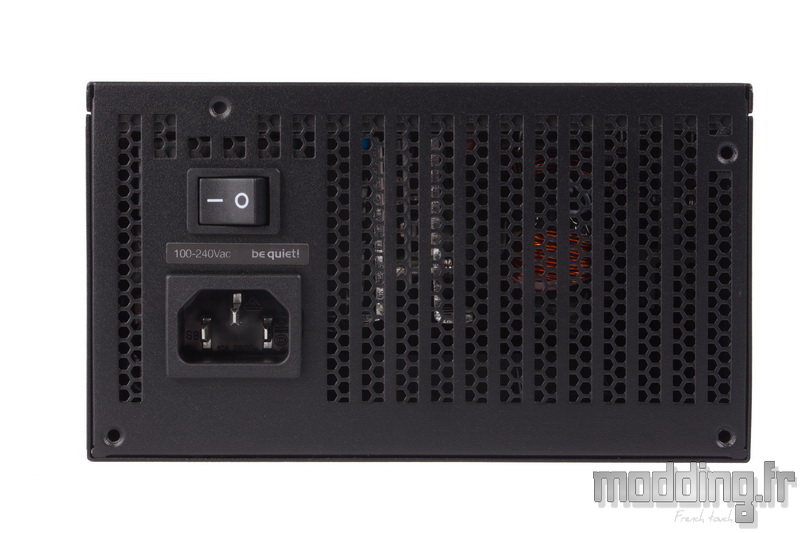

A l’arrière, une grille en nid d’abeilles occupe la quasi-totalité de la paroi.
Afin de garder le style du bloc, Bequiet! habille cette grille d’une structure en acier sous la forme de barreaux pour préserver le rôle d’aération de ladite grille.

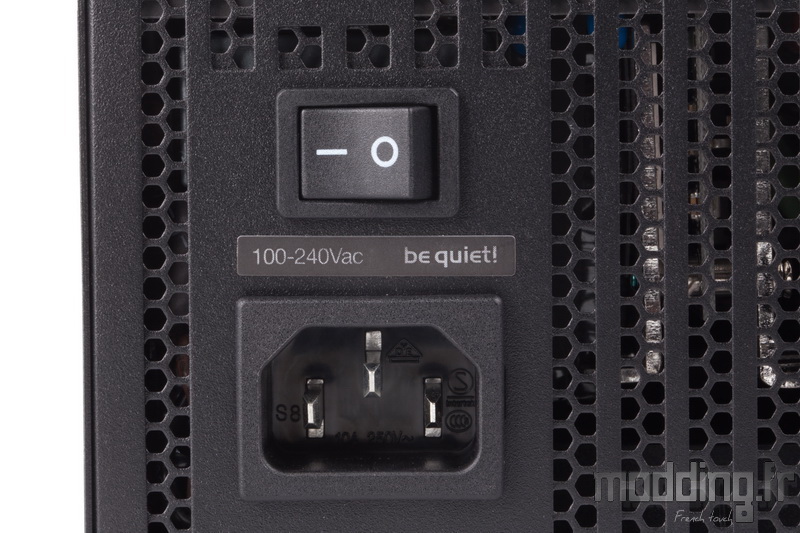

La prise secteur est accompagnée de son interrupteur.

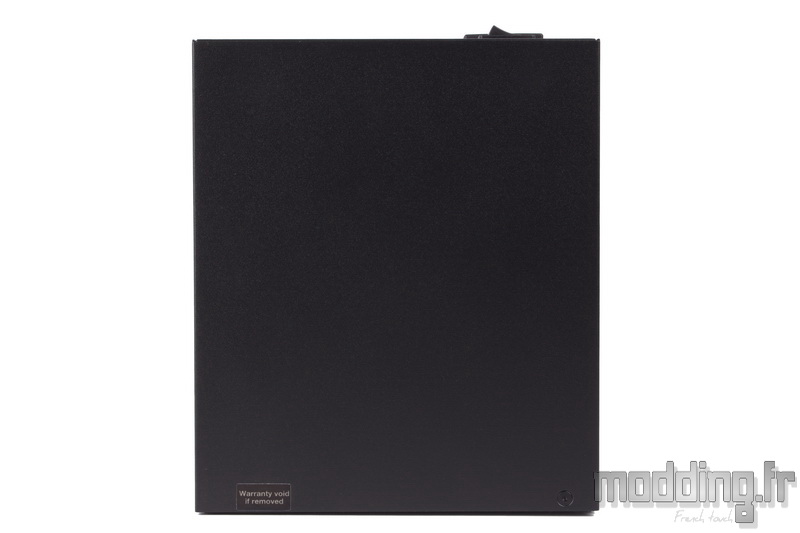

La partie supérieure du bloc est vierge de toute inscription ou presque.

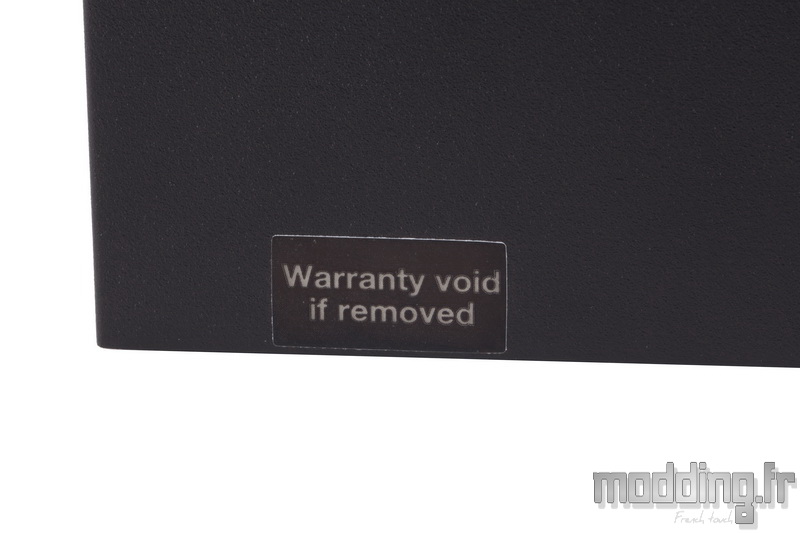

L’une des vis, présentes sur cette paroi du bloc, est recouverte par la fameuse étiquette “Warranty void if removed” qui scelle l’ouverture du bloc.
Si l’on passe outre, on peut dire adieu à la garantie de 10 ans…
On note d’ailleurs que Bequiet! a doublé la durée de sa garantie qui se limitait à 5 ans.
De plus, la première année propose un échange sur site (en France métropolitaine seulement).

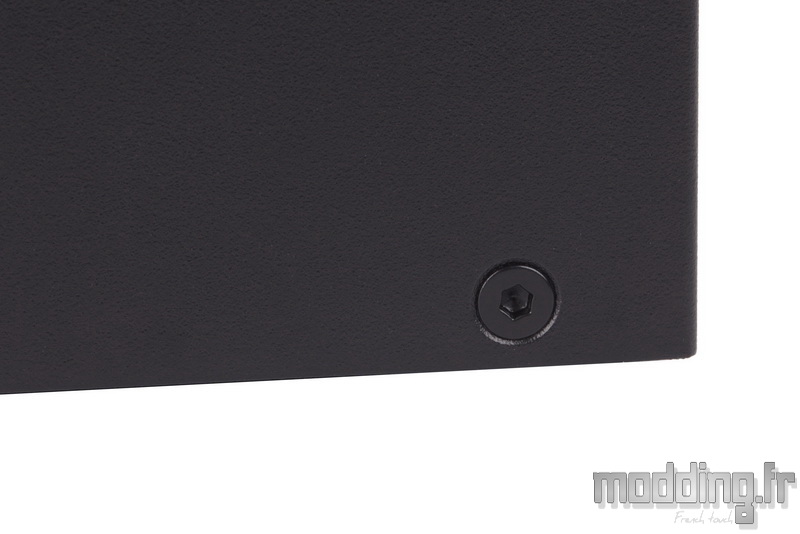

Les différentes vis arborent une tête fraisée dotée d’une empreinte à six pans.
L’une d’elles est donc recouverte du scellé de garantie, mais deux autres se dissimulent sous le large autocollant regroupant les spécifications électriques de l’alimentation. Elles sont positionnées de la même manière que celles de la paroi opposée.
Exit les tiges métalliques se positionnant devant la ventilation du bloc.

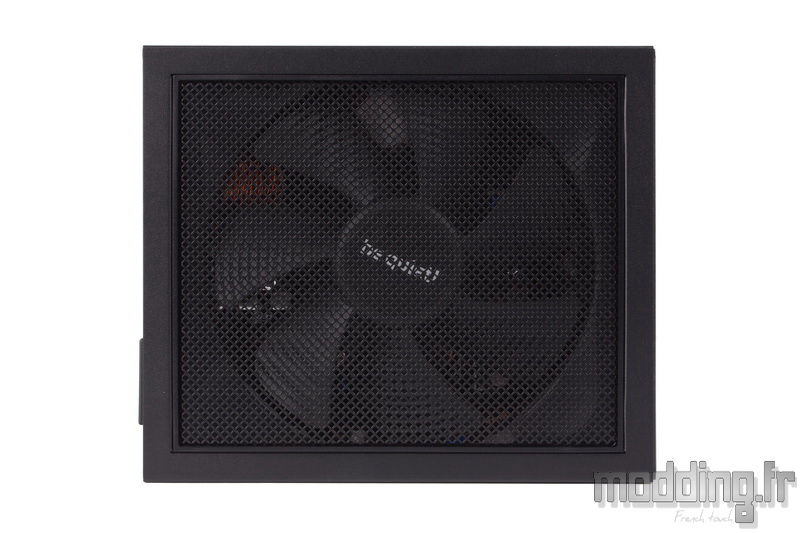

La Dark Power 12 présente une large grille.

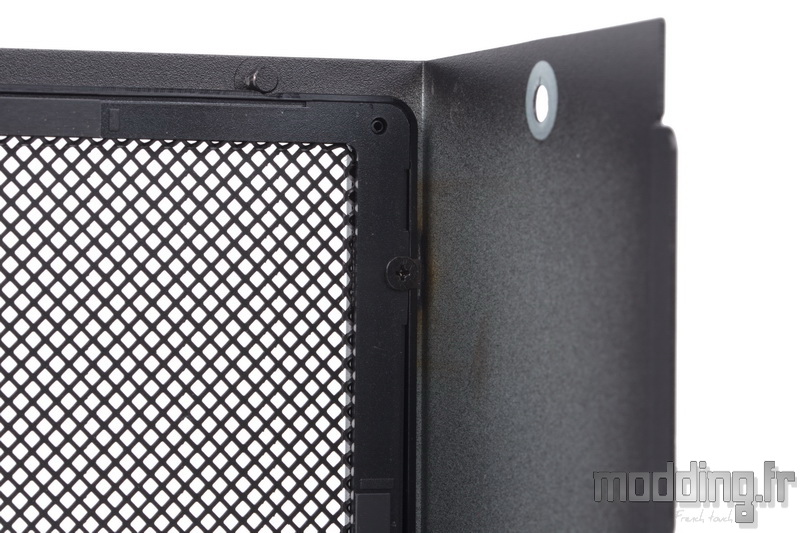

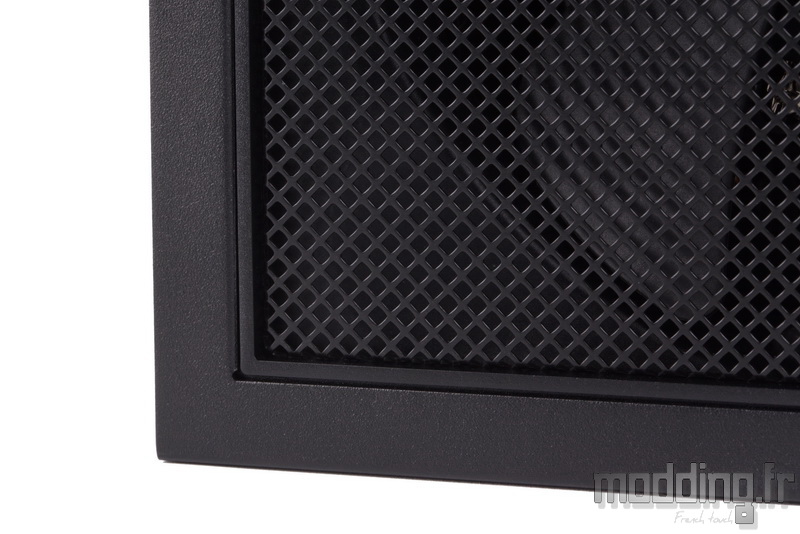

Une grille à fines mailles qui occupe toute la surface ventilée du bloc.
Une armature en plastique court sur la périphérie et assure sa fixation au sein du capot acier.
Le style rejoint donc celui présent sur la version Pro, bien loin des autres alimentations de la marque !

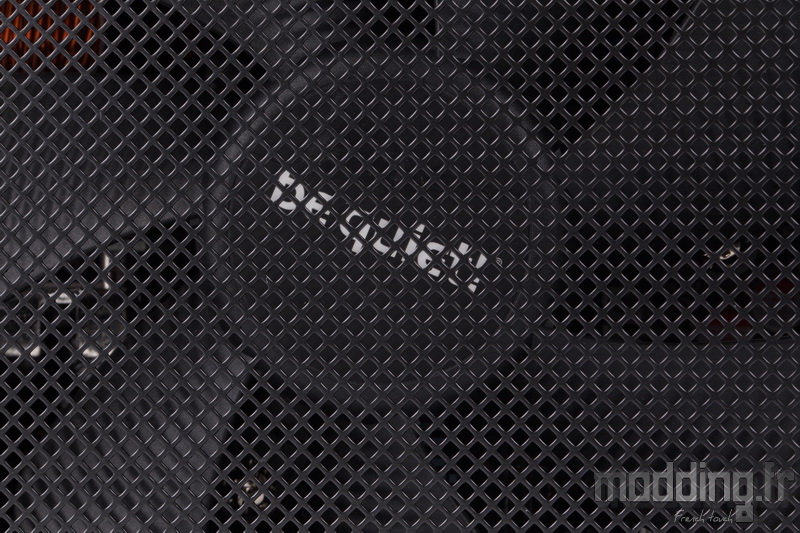

A travers les mailles, on devine tout juste la présence du ventilateur qui se charge de refroidir les composants électroniques.
La Dark Power 12 bénéficie d’une complète modularité des câbles.
Ici aussi, les inscriptions ne sont pas directement retranscrites sur la paroi. Bequiet! met en place un large autocollant imitant le revêtement de peinture poudrée, mais dont les bords ont tendance à récupérer quelques poussières.

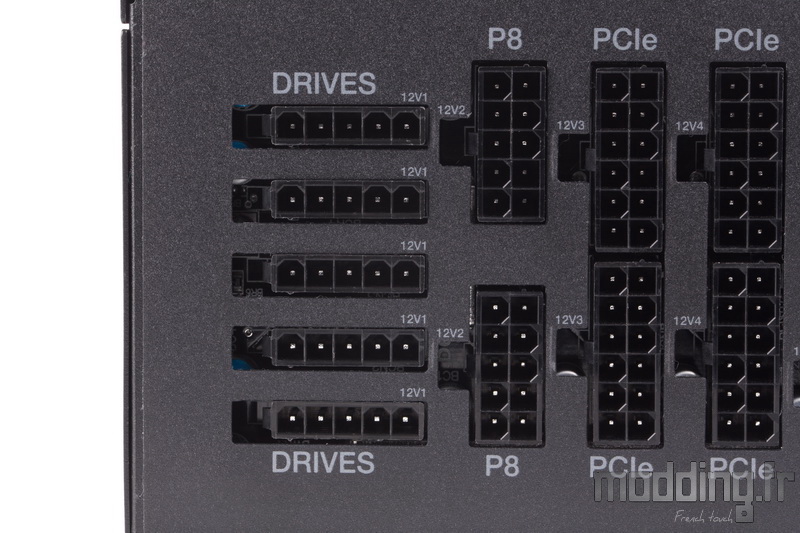

Sur la partie gauche du bloc (bien au fond du cache-alimentation), nous avons les 5 connecteurs dédiés aux câbles des périphériques.
Ils sont suivis des 2 prises CPU (P8) puis des 4 connecteurs PCIe.

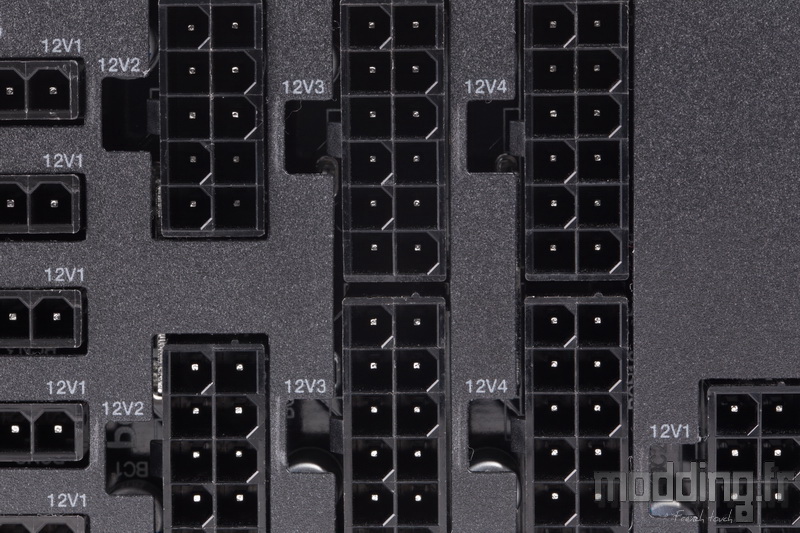

On remarque que Bequiet! identifie le rail 12V qui correspond à chacune des prises.
Ainsi, il n’est point besoin de ressortir le guide d’utilisation pour justement connaitre la répartition des 4 rails au sein des différents connecteurs.
C’est essentiellement au niveau des 4 prises PCIe que cette information prévaut, étant donné qu’elles se partagent deux des quatre rails 12V.

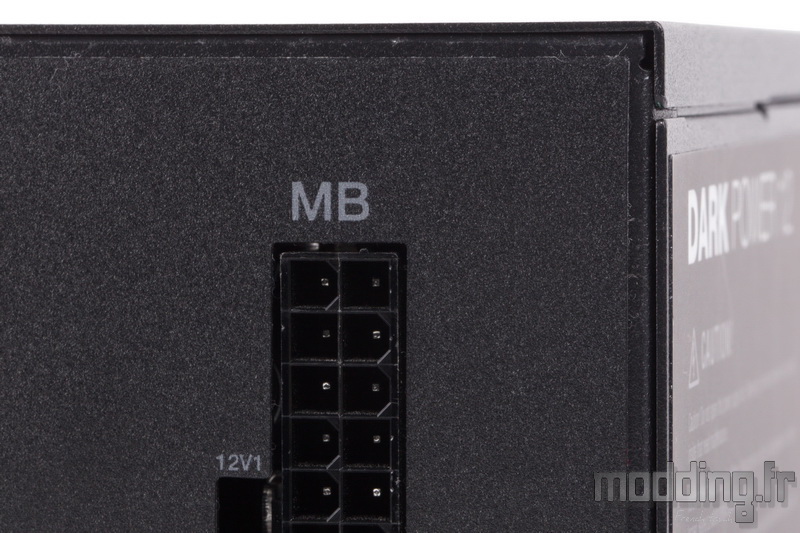

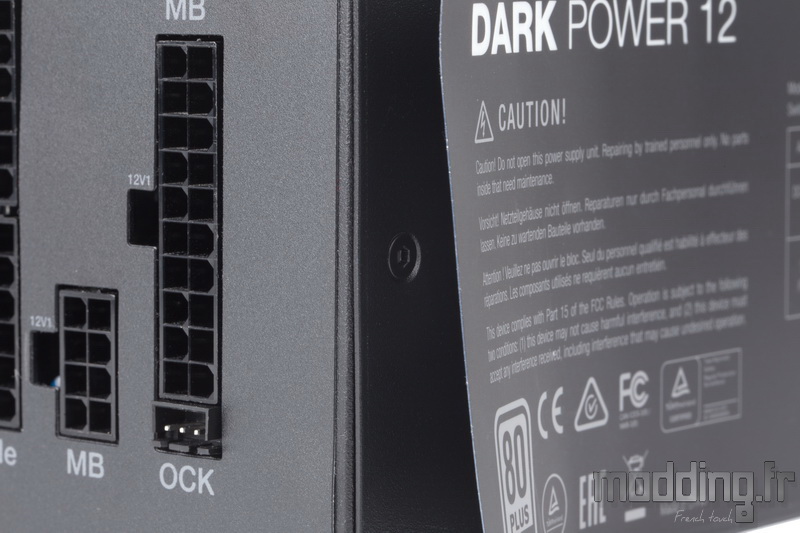

Le connecteur “OCK” se positionne sous la prise 20 broches du câble ATX.
Pour rappel, si rien n’est connecté sur cette prise, la Dark Power 12 demeure dans son mode multi rail.
Avant toute chose, en procédant au démontage de l’alimentation, nous faisons une croix sur la garantie de 10 ans.
En effet, nous devons retirer le large autocollant positionné sur la paroi latérale ainsi que le scellé de garantie. A noter qu’avec un décapeur thermique, nous pouvons arriver à nos fins sans même abimer le scellé.

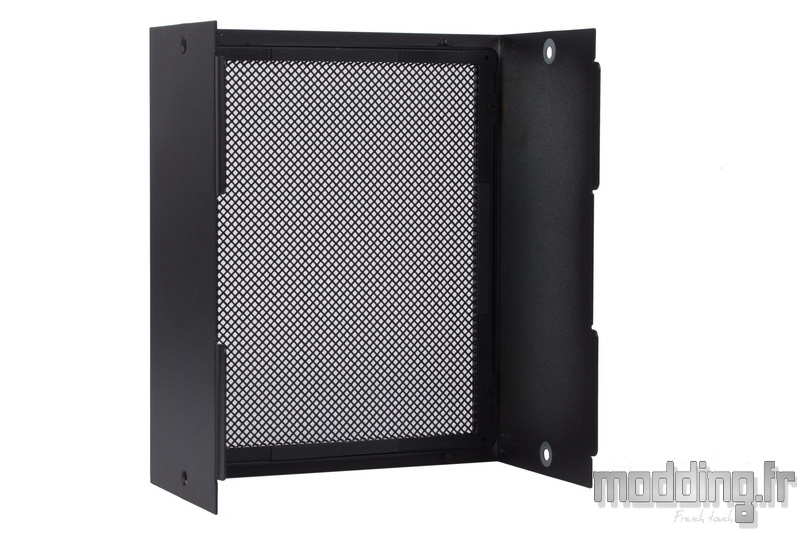

Nous retirons ensuite les 4 vis latérales afin de déposer la partie du carénage embarquant la grille Mesh dédiée à la ventilation.
L’armature en plastique de cette dernière est fixée à la paroi en acier par 4 petites vis.

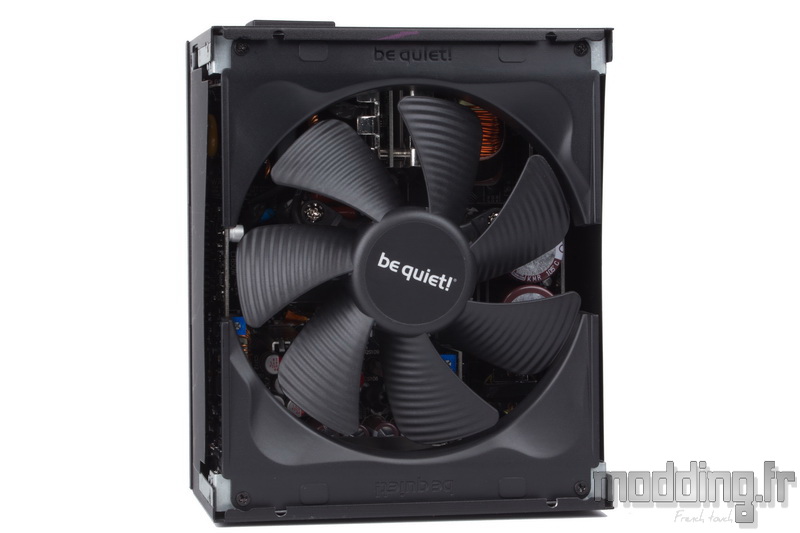

Le ventilateur est un Silent Wings 3 de 135 mm.
Cependant, il se présente en “pièces détachées”.
En effet, on constate que le cadre du ventilateur demeure indépendant des pales. Il se divise en deux parties fixées sur les parois du bloc.
On note par ailleurs que le cadre garde la forme en corolle du Silent Wings 3 de la version boite, si ce n’est que l’aspect en entonnoir est nettement plus prononcé sur les quatre coins du cadre. Cette forme particulière permet d’augmenter le flux d’air tout en réduisant les turbulences indésirables.

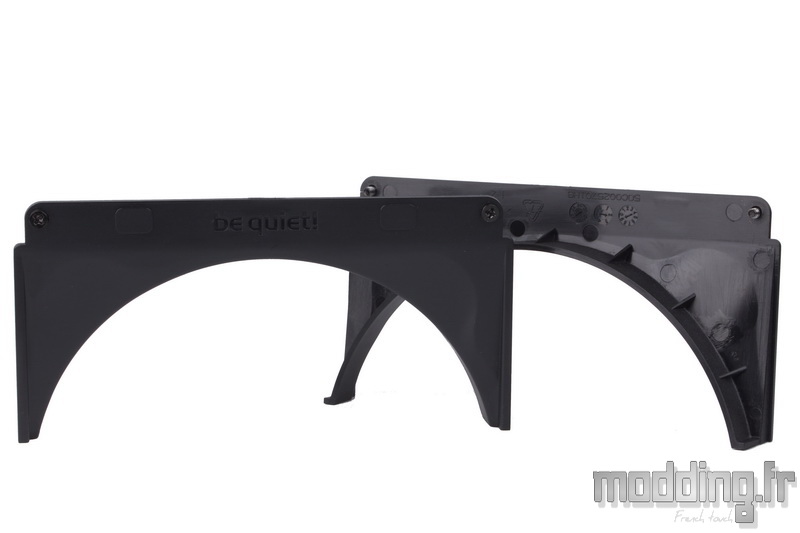

On retire les deux pièces en plastique formant le cadre du ventilateur.

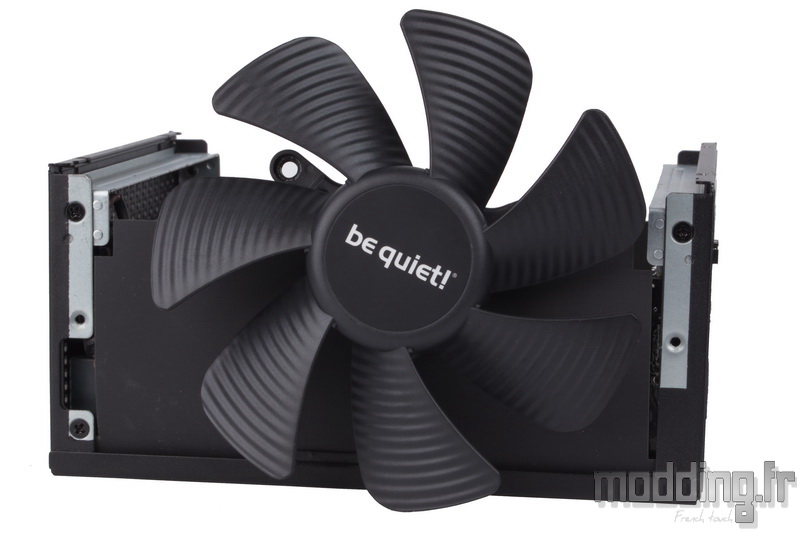

Le ventilateur est monté sur trois longues entretoises prenant place sur le PCB.
Trois vis le maintiennent sur ces entretoises.
La vitesse maximale de ce Silent Wings 3 est de 1800 tr/min pour les modèles en 750 W et 850 W. Cette limite plafonne à 2100 tr/min sur le modèle en 1000 W.

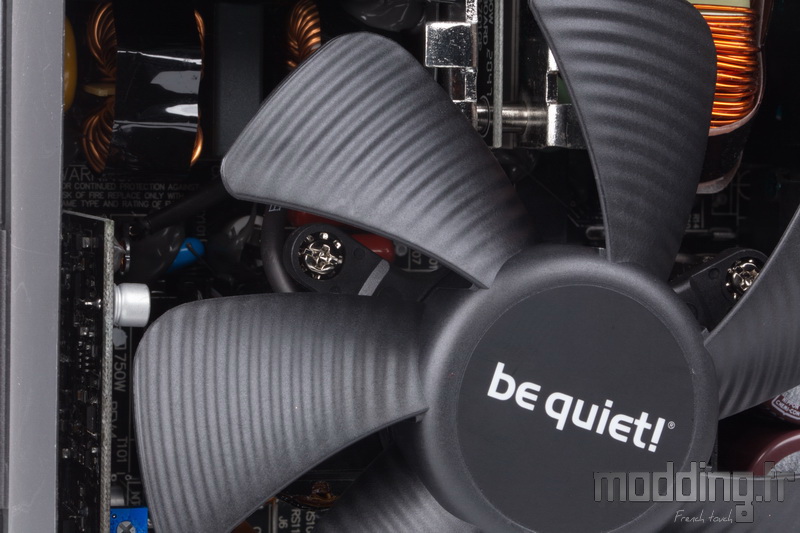

Nous retrouvons l’aspect caractéristique des pales présentant les stries qui ont pour but d’optimiser le flux d’air tout en réduisant le niveau sonore.
Le moteur à 6 pôles tout comme le roulement FDB (Fluid Dynamic Bearing) jouent aussi un rôle dans la diminution du niveau sonore et optimisent la fiabilité dans le temps en réduisant les vibrations.

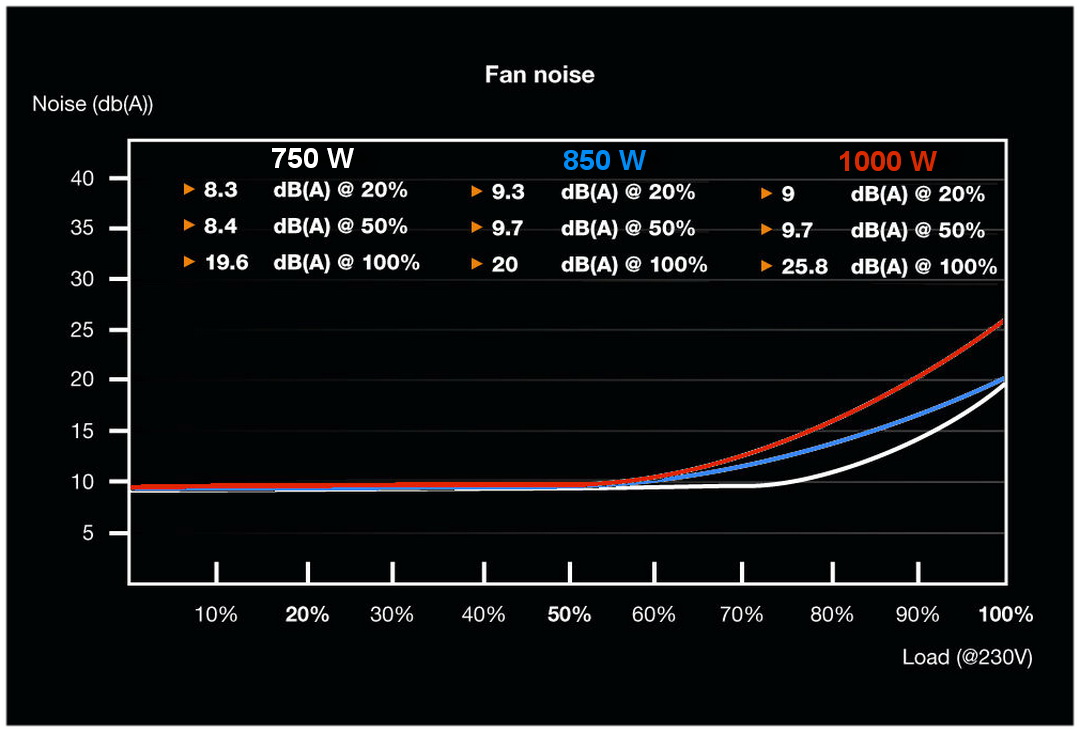

La vitesse varie en fonction de la charge comme définie par le tableau ci-dessous (la courbe blanche est spécifique à notre modèle en 750 W).
Le mode hybride arrêtant la rotation des pales ne semble pas être dans le cahier des charges de la marque.
Bequiet! préfère garder un minimum de souffle d’air afin de refroidir activement ses composants électroniques. D’autant plus qu’il faut réellement coller notre oreille contre la grille afin de percevoir le bruit du souffle émis par la rotation des pales du ventilateur.
Nous constatons par ailleurs que la vitesse de ce dernier ne varie qu’aux alentours de 65 % de charge.
La vitesse minimale oscille entre 350 tr/min et 370 tr/min pour notre modèle en 750 W, et elle atteint 920 tr/min lorsque l’alimentation est à pleine charge.
Il en est de même pour une Dark Power 12 en 850 W, tandis que la vitesse minimale pour la version en 1000 W est de 400 tr/min et atteint 1250 tr/min à pleine charge.

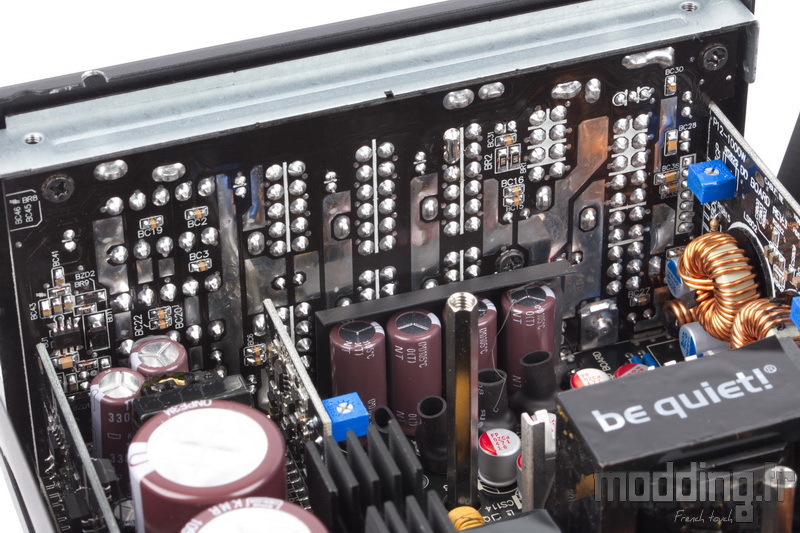

PCB noir, gros condensateur, radiateur étroit, Bequiet! optimise la partie électronique d’autant qu’il y a du monde !
La marque a recours à différents modules placés à 90° par rapport au PCB primaire, et ce afin d’optimiser la disposition des composants pour que tout le monde profite de l’air engendré par le ventilateur.
La Dark Power 12 garde la certification 80+ Titanium de la version Pro, avec un rendement de 95.9 % à 50% de charge (230 V) pour notre modèle en 750 W.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
Le standard ATX passe dans sa version 2.52 ce qui permet à la Dark Power 12 de supporter le mode Modern Standby.
On remarque l’absence totale de câble que ce soit sur la partie DC (Direct Current) de l’alimentation que sur sa partie AC (Alternative Current).
Nous n’avons pu connaitre l’origine de la plateforme de la Dark Power 12, néanmoins celle de la version Pro est issue de la marque CWT (Channel Well Technology). On peut alors supposer que Bequiet! réitère sa confiance en cette marque.

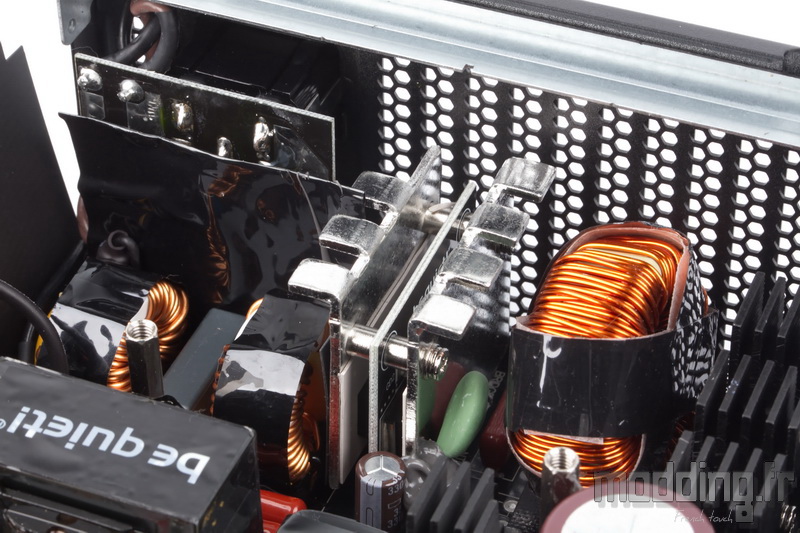

L’Active Rectifier (ou pont de redressement actif) est généralement basé sur des diodes. Ici, nous avons quatre MOSFETs N-Channel Super Junction couplés à quatre contrôleurs à circuit intégré, appelés CMDRBR.
Ils sont refroidis par ce double radiateur chromé.
Ce dispositif permet d’améliorer le rendement de notre Dark Power 12 afin qu’elle atteigne la certification 80+ Titanium.
A gauche, nous avons le filtre EMC/EMI avec ses deux bobines.

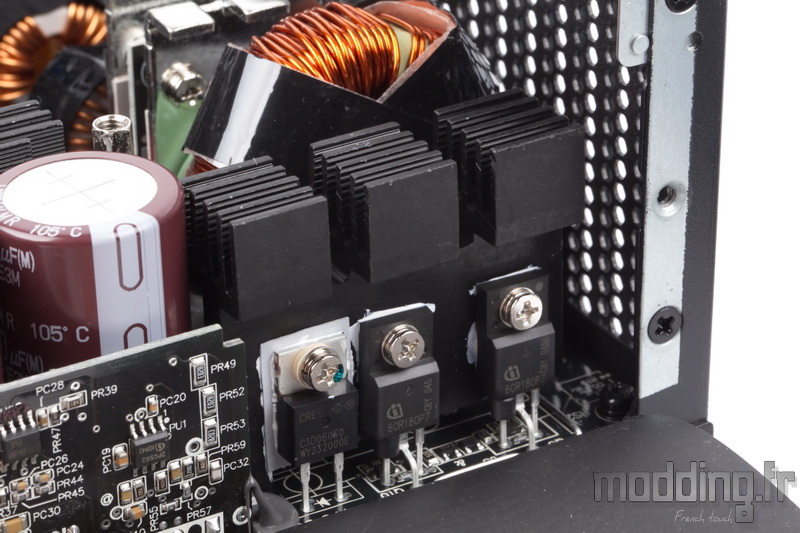

Les MOSFETs refroidis par ce radiateur noir participent au module PFC (Correcteur du facteur de puissance).

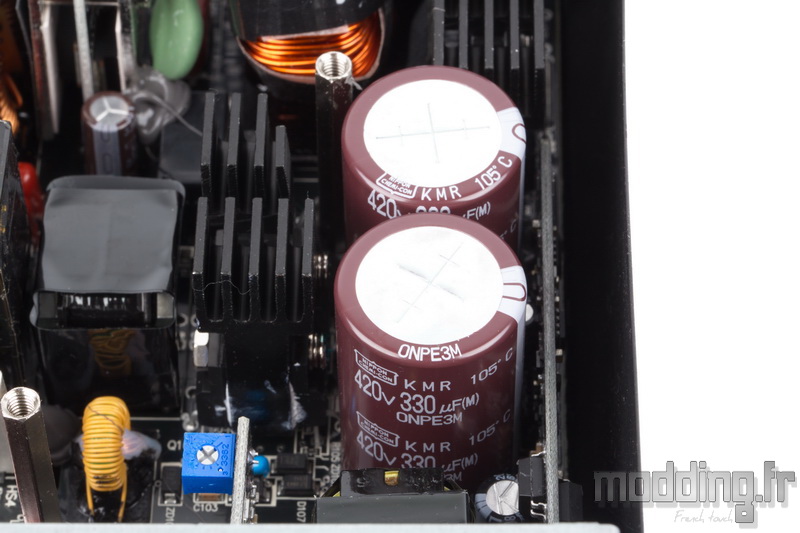

Bequiet! continue d’utiliser des condensateurs japonais de haute qualité pour une fiabilité et une durée de vie optimales.
Il s’agit de la marque Nippon Chemi-Con.
Nous avons deux unités de 420 V / 330 uF, ce qui engendre un total de 660 uF.
A proximité de ces gros condensateurs, un radiateur noir dissipe la chaleur émise par les MOSFETs Full Bridge pour l’étage LLC.

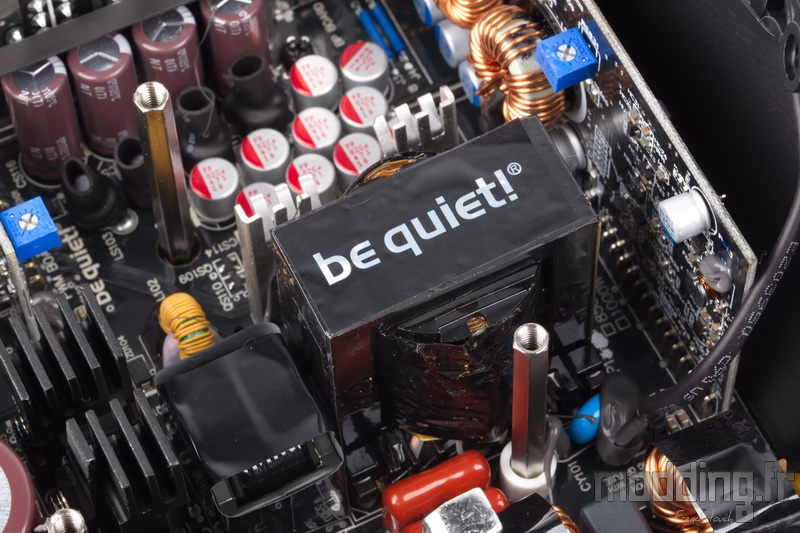

Ce circuit LLC se charge d’harmoniser le signal de la tension alternative. La partie inducteur (L) de ce circuit se dissimule sous un film noir, tandis que la partie condensateur (C) se positionne entre le transformateur principal et le filtre EMC/EMI (condensateurs rouges).

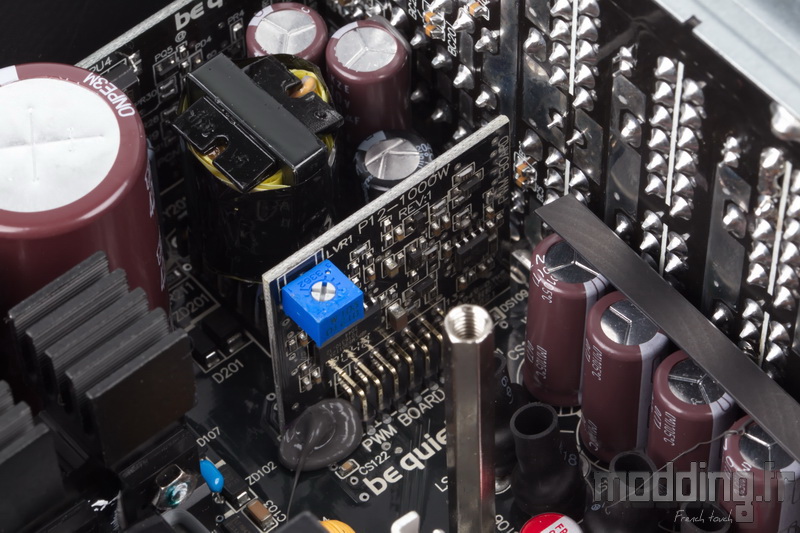

La technologie LLC de la Dark Power 12 utilise à fois la fonction PWM (modulation de largeur d’impulsion) que l’on retrouve sur ce circuit soudé sur le PCB primaire (PWM Board), mais également la modulation de fréquence (FM) pour ajuster la transformation du courant.
Cela permet d’obtenir une plus grande efficacité dans la transformation principale du courant.
Après le transformateur principal, le courant est rectifié et devient du 12 V avec la contribution de la technologie SR (Synchronous Rectifier) qui se traduit par des MOSFETs placés sous le PCB primaire et contrôlés numériquement par le circuit intégré (CM6901 T2).

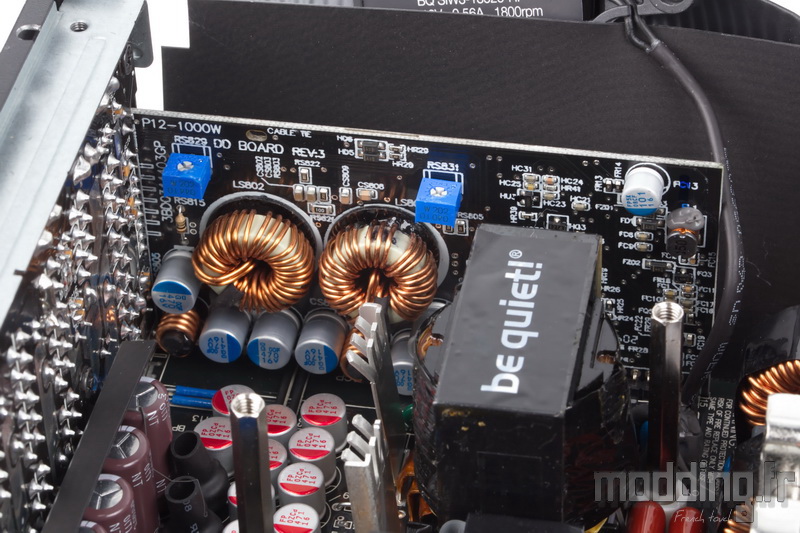

On retrouve le convertisseur DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Sur la partie droite du PCB, nous avons le contrôle du ventilateur qui inclut la courbe de ventilation et la protection anti-surchauffe (OTP).
L’entière modularité des câbles permet de ne plus avoir un seul câble au sein des composants. Le PCB secondaire est directement soudé sur le PCB primaire.
Cette absence de fil améliore le flux d’air au sein des composants et il en résulte surtout une diminution des pertes de signal électrique grâce à ces branchements en direct par le biais des différentes soudures.
