Les tests :
Config de test :
Niveau sonore

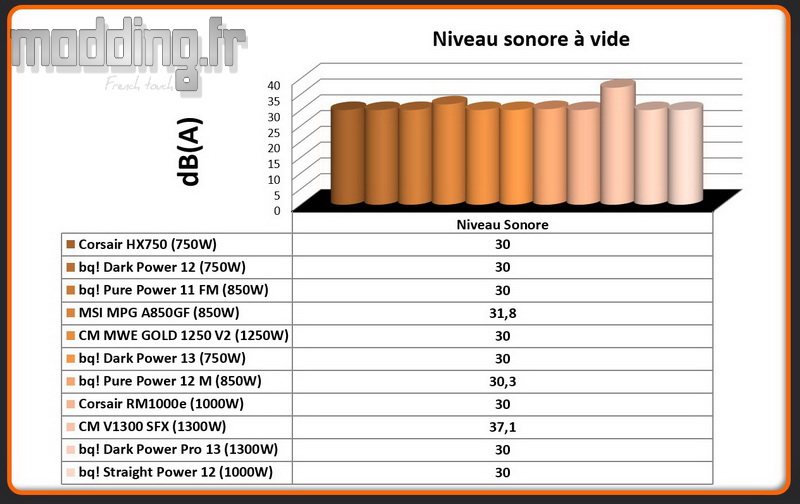

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

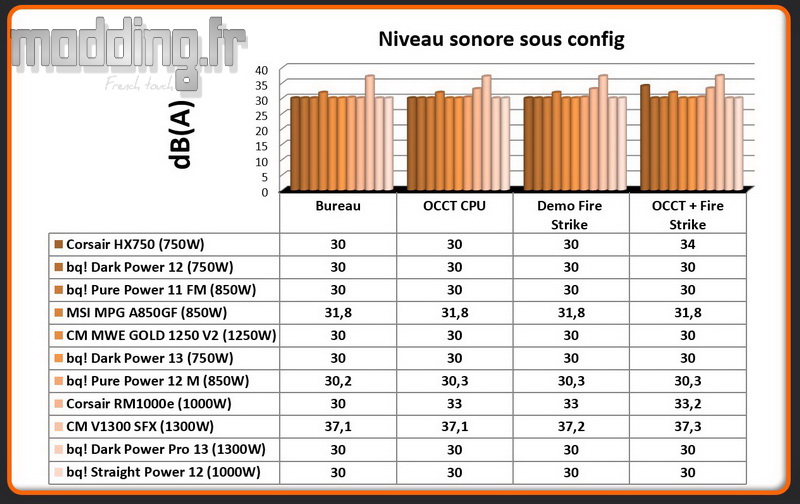

Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).
Pas de raison que cela change, nous sommes chez be quiet! et le silence est un art dans lequel la marqu excelle.
Le ventilateur est totalement inaudible et pourtant il tourne !
Certes, il tourne à faible vitesse, entre 400 et 415 tr/min, cependant cela assure continuellement un refroidissement actif au sein des composants électroniques.
Ce n’est que sans avoir d’autres sources sonores dans la pièce, tout en collant son oreille contre la grille, que nous percevons le souffle des pales du silent Wings en 135 mm.
Nous avons constaté lorsque l’on allume le PC, le ventilateur tourne brièvement, moins d’une seconde, à une vitesse plus élevée (1000 tr/min), certainement pour éviter que ledit ventilateur n’arrive pas à démarrer à sa plus faible vitesse.
Même avec le test combiné OCCT+3D Mark, la Straight Power 12 n’accélère pas franchement le mouvement. On reste dans le silence tout en assurant un flux d’air constant. Certes, notre configuration test ne nous permet pas d’atteindre la moitié de charge de notre modèle en 1000 W.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- PC éteint
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

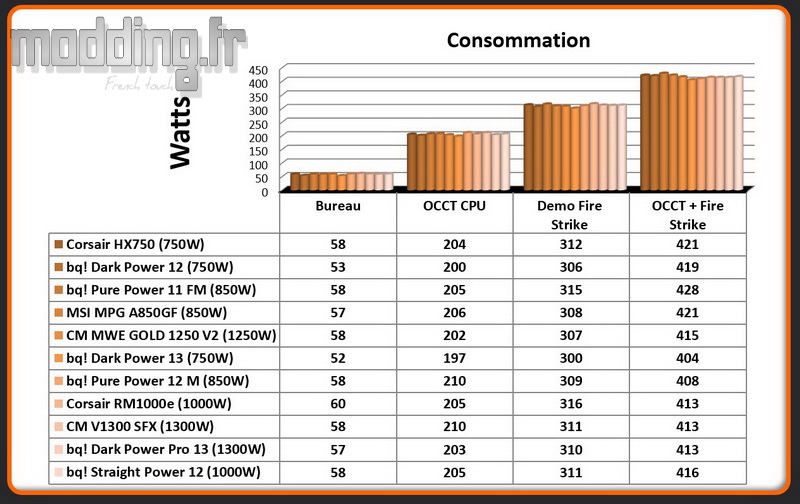

Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64.
Les relevés se font sous différentes configurations :
- sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

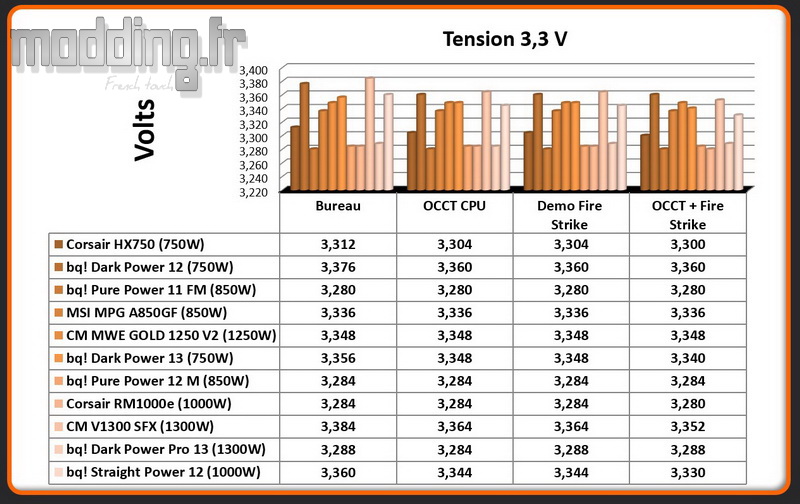

3.3 Volt

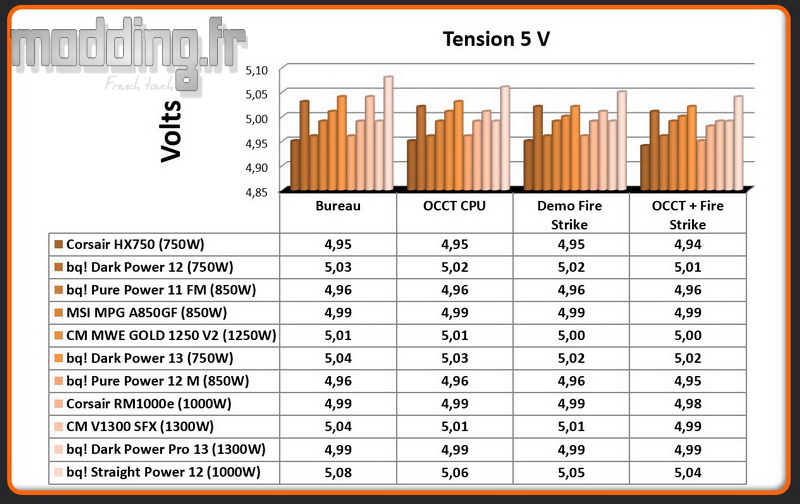

5 Volt

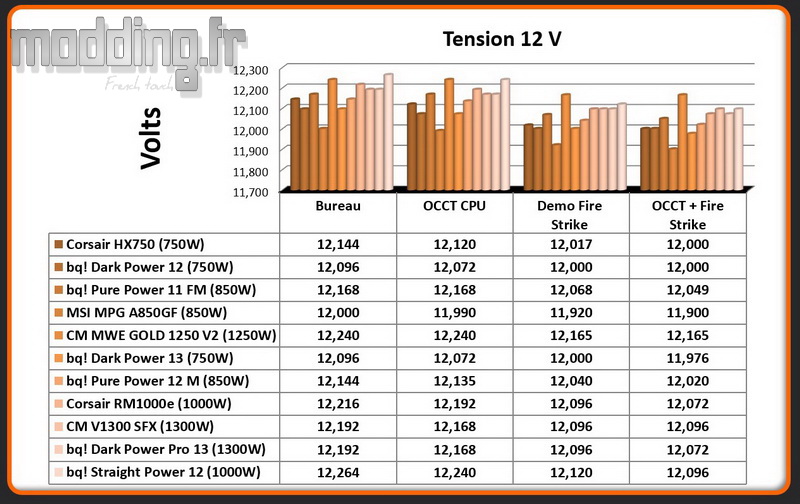

12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons qu’une faible chute des tensions, à savoir 168 mV de différence entre l’état au repos et celui en charge sous OCCT+Fire Strike au niveau du 12 V (la tension minimale relevée est de 12.096 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La nouvelle version de HWiNFO64 permet de détecter des variations minimales de 24 mV.

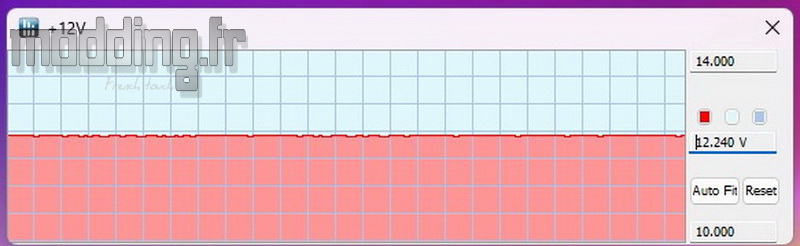

Le premier graphe est relevé lors d’une session OCCT.

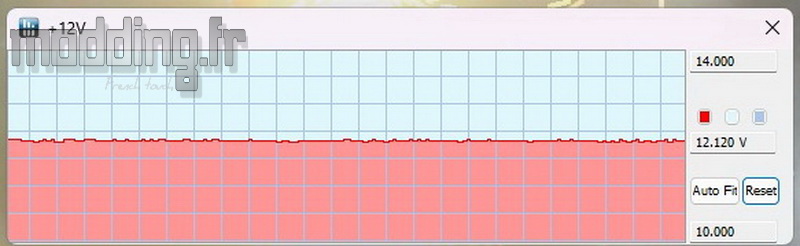

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

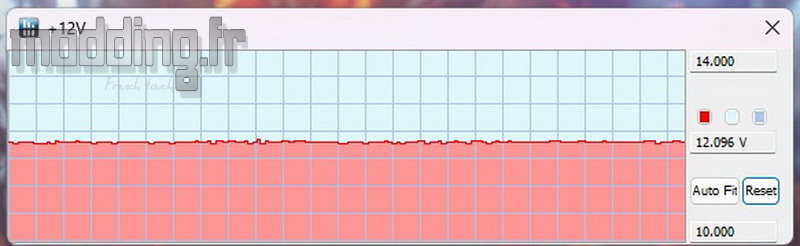

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem
Lorsque la carte graphique est sollicitée, les fluctuations sont plus fréquentes.
Sous OCCT, les légères fluctuations observées sont de l’ordre de 24 mV.
Sous 3D Mark Fire Strike, la tension varie de 12.096 V à 12.144 V.
Dans le test combiné, la tension oscille entre 12.072V et 12.96 V.
Un chiffre qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
