Les câbles :
Les câbles sont réunis en deux groupes à l’aide d’une bande Velcro.
Tout comme les câbles d’une Dark Power 13, ceux de la Straight Power 12 sont tous composés de fils noirs et sont tous revêtus d’une gaine tressée de même couleur.
Le câble ATX mesure 600 mm.
On ne saurait en connaitre la raison, mais be quiet! semble avoir du mal à lâcher quelques-unes de ses vieilles habitudes.
La prise de ce câble se connectant sur la carte mère demeure au format 20+4 broches.
Nous aurions aimé, dans ce cas, avoir le clip d’attache présent sur le câble ATX de la Dark Power Pro 13.
Du côté du bloc, nous avons droit à une prise 20-pins et une prise 8-pins.
Viennent ensuite deux câbles CPU.
Ils mesurent 700 mm.
Du côté de l’alimentation, le connecteur est de type 10 broches.
Du côté de la carte mère, les deux câbles diffèrent.
L’un d’eux propose un connecteur 8-pins.
Le second propose une prise 4+4-pins.
La Straight Power 12 dispose de deux câbles PCIe quelle que soit la puissance du bloc.
Ils mesurent 600 mm.
Chaque câbles disposent de deux prises 6+2 broches.
Comme à son habitude, be quiet! ne repique pas la seconde prise 6+2-pins sur la première comme c’est généralement le cas chez les autres marques.
Les fils des deux prises prennent naissance directement du connecteur qui se branche sur le bloc.
Il s’agit d’un connecteur 12-pins.
Donc si nous faisons le calcul, immanquablement nous avons des fils qui sont doublés (4 en l’occurrence).
Nous apprécions cette distinction complète entre les deux prises PCIe qui facilite et rend plus propre leur branchement sur la carte graphique.
Avec cette nouvelle génération de la Straight Power, nous avons le câble spécifique (deux câbles pour les modèles en 1200 W et 1500 W) aux récentes cartes graphiques comme celles de Nvidia avec ses RTX 40 (disposant d’une prise 12VHPWR).
Le câble mesure 600 mm.
La prise est constituée de 12 contacts (câblés en fil 16 AWG) associés à 4 contacts de plus petites tailles (câblés en fil 28 AWG).
Ces petits connecteurs permettent d’assurer la communication entre l’alimentation et la carte graphique en faisant transiter diverses informations.
Les capteurs “Sense 0″ et le “Sense 1″ sont obligatoirement présents. Ils permettent au bloc d’alimentation d’indiquer à la carte graphique la puissance qu’elle peut utiliser lors de la mise sous tension initiale et la puissance maximale autorisée.
Cette dernière est la puissance maximale prise en charge par le câble 12VHPWR seul, excluant la puissance consommée via le port PCIe de la carte mère.
Dans le cas de la Straight Power 12 (toute puissance confondue), la puissance maximale est de 600 W.
L’alimentation sur laquelle est connecté le câble 12VHPWR doit mettre à la terre les signaux issus des capteurs “Sense” ou les laisser ouverts (haute impédance) pour indiquer les limites de puissance associées à l’alimentation.
On peut ainsi jouer sur l’état de chacun de ces deux capteurs pour moduler la puissance comme spécifiée sur ce tableau ci-dessous.
Une fois le système démarré, ces signaux de détection ne doivent pas changer d’état.
Les deux autres capteurs sont facultatifs.
Le capteur “CARD_PWR_STABLE” fonctionne comme un indicateur de stabilité entre la carte graphique et le bloc d’alimentation. Ce signal peut fournir une détection de défaut de la carte graphique à l’alimentation, ce qui peut permettre à celle-ci d’activer ses circuits de protection.
Le capteur “CARD_CBL_PRES#” a deux fonctions. La première est de détecter la présence d’une carte graphique et qu’elle est correctement branchée au câble auxiliaire 12VHPWR.
Sa seconde fonction est d’informer l’alimentation des cartes PCIe installées et les câbles qu’elles utilisent. En connaissant le nombre de cartes PCIe, le bloc d’alimentation peut définir ses signaux “Sense 0″ et “Sense 1″ pour ne pas permettre aux cartes PCIe de consommer plus d’énergie qu’il ne peut en fournir.
Ces diverses informations sont recueillies sur les sites EDC INTEL et tomshardware.

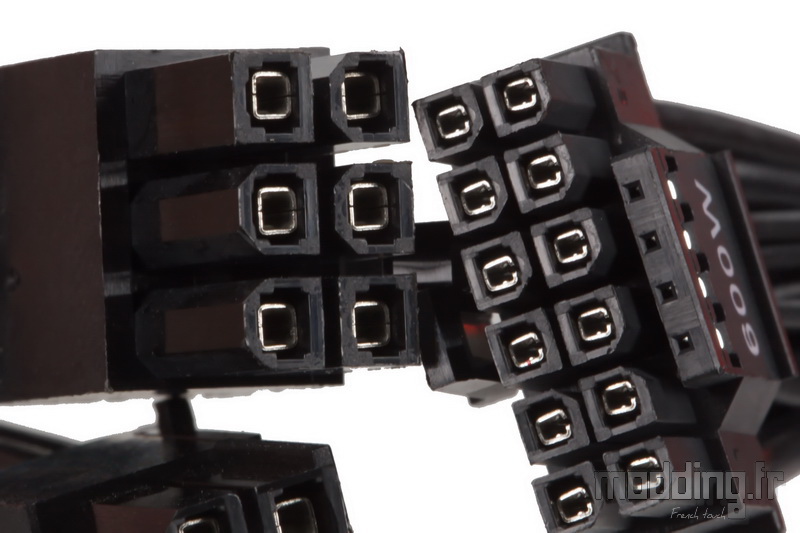

On peut voir sur cette photo, les différences entre une prise PCIe (classique) et une prise 12VHPWR.
Force est de constater que les 12 contacts sont de plus petites tailles alors qu’ils sont câblés avec un fil 16 AWG (1.29 mm) d’un diamètre plus gros que certains des fils qui câblent la prise PCIe (18 AWG = 1.02 mm).
C’est en partie pour cela que be quiet! préconise de ne pas forcer sur le câble à proximité directe de la prise.
Des fils plus épais, plus nombreux (12 fils contre 8 sur le câble PCIe), mais surtout, leur flexibilité est bridée par la présence d’une gaine thermorétractable associée à un collier Serflex.
En effet, lorsque l’on plie un câble à 90°, le rayon de courbure diffère selon la couche où se positionne le fil. Mais la longueur du câble reste la même en raison de la présence du serre-câble qui immobilise l’ensemble des fils.
Du coup, comme on peut le voir sur la photo ci-dessous, les fils de la courbure interne viennent s’appuyer sur les fils de la courbure externe.
Pour éviter qu’ils ne forcent trop sur ces derniers il faut, lors du cintrage, veiller à ce que les fils de la courbure interne soient légèrement décalés s’intercalant entre les fils de la courbure externe.
Dans le cas contraire, le fil externe subit la pression du fil interne et cela va inévitablement se répercuter sur le contact métallique qui va avoir tendance à sortir de son logement.
Nous conseillons de réaliser le cintrage du câble avant de le brancher sur la carte graphique afin de vérifier que les contacts soient bien en place dans leur logement respectif.

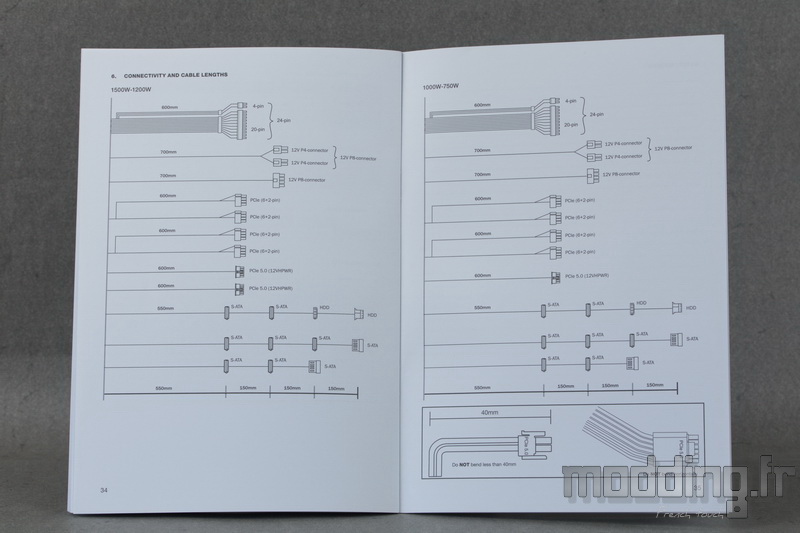

Dans tous les cas, il n’est pas du tout évident de réaliser un cintrage pour que la distance totale soit inférieure aux 40 mm préconisés dans le manuel d’utilisation.
On sent bien que l’on est en train de forcer inutilement.

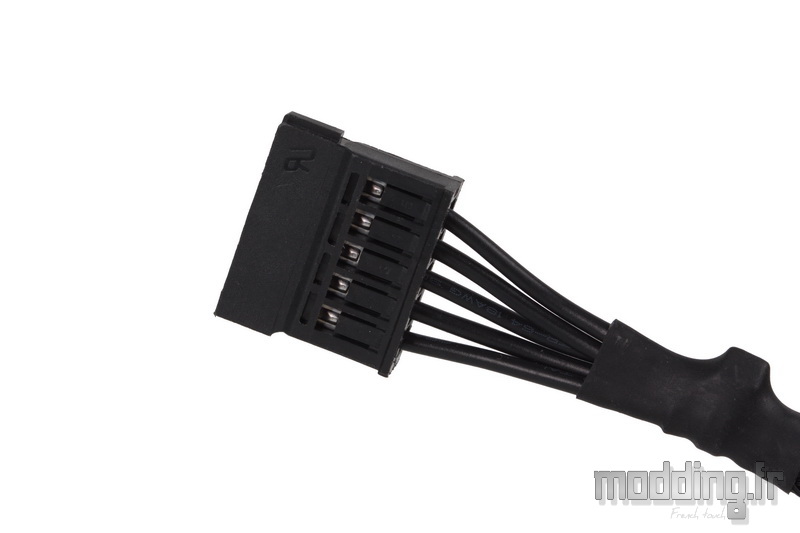

En ce qui concerne les câbles pour périphériques, nous retrouvons la prise spécifique dotée de 5 broches à plat avec son clip sur le côté.
Nous avons un câble embarquant 4 prises Sata.
Alors que trois de ces prises sont coudées à 90°, la prise qui prend place à l’extrémité du câble est droite.
be quiet! privilégie ce genre de prises sur ses différents câbles et à forte raison, car cela facilite le branchement sur les SSD généralement fixés à plat sur la paroi du boitier PC.
Le câble mesure 1000 mm.
La distance séparant chaque prise est de 150 mm.
Nous avons un second câble Sata avec une prise en moins.
Il mesure 850 mm avec toujours 150 mm entre chaque prise et la prise Sata droite à l’extrémité.
Un dernier câble mélange les genres.
Il mesure 1000 mm.
Nous avons deux prises Sata droites suivies de deux prises Molex droites.
