L’alimentation :
Le style demeure identique à la version 11 de la Straight Power.
Le bloc présente une profondeur de 160 mm. Il accuse un poids de 1.85 kg.
Nous passons sur une profondeur de 180 mm sur les modèles en 1200 W et 1500 W.
L’une des parois latérales du carénage arbore le logo be quiet!.
Celui-ci est embouti à même la plaque en acier de cette paroi.
Tout comme sur la Pure Power 12 M d’ailleurs, à une différence près. En effet, sur cette dernière le logo apparait en relief tandis que sur la Straight Power 12, le logo apparait creusé.
Cependant…
Le logo n’est visible que lorsque le bloc se positionne avec sa face ventilée vers le haut.
Chose étrange, car be quiet! avait “corrigé” cet aspect sur la Pure Power et ce depuis sa génération 11.

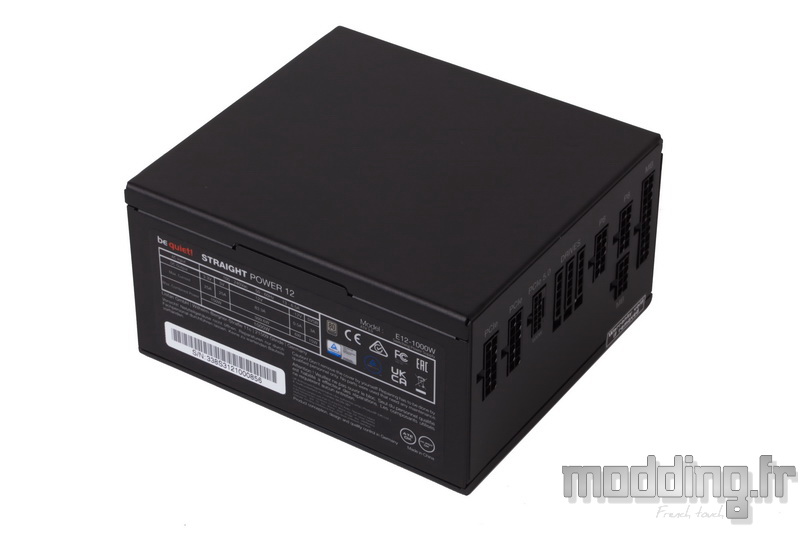

Dans une position plus classique de l’alimentation, que l’on retrouve dans la majorité des boîtiers actuels avec la ventilation vers le bas, nous présentons le côté du bloc où prend place un autocollant…
Nettement moins esthétique!
M’enfin, be quiet!
Vous vous êtes oubliés sur ce coup-là.

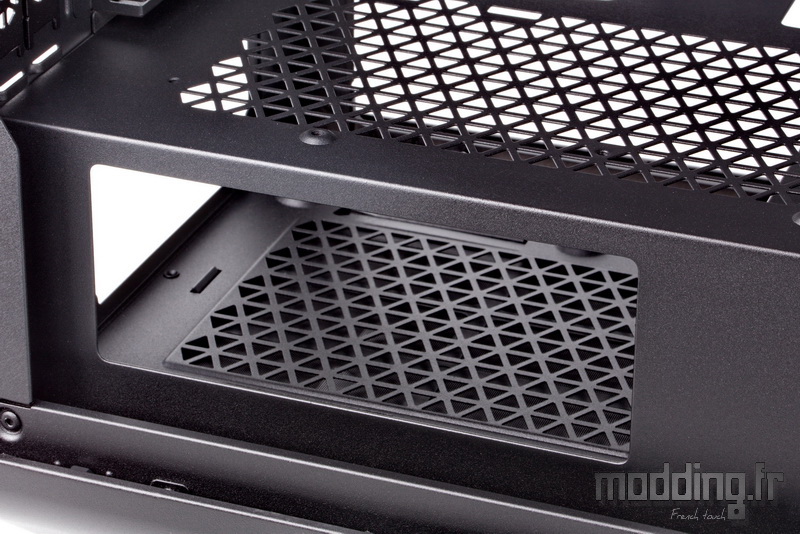

Certes, la plupart des boîtiers actuels dotés d’une porte vitrée disposent généralement d’un cache-alimentation. Mais parfois et même de plus en plus, ce cache s’équipe d’une petite fenêtre pour justement dévoiler la paroi latérale de l’alimentation.
Toutefois, cette “belle et grande” étiquette est adhésive et peut, à la rigueur, être retirée.
Elle mentionne notamment les caractéristiques électriques du bloc.
Comme à son habitude…
Et non, pas cette fois-ci !
be quiet! généralement partisan du concept “rails multiples” nous propose une Straight Power 12 disposant d’un unique rail 12V alors que la Straight Power 11 disposaient de 4 rails de 12 V.
Comme nous vous l’avons suggéré en introduction, cette nouvelle approche n’est pas laissé au hasard et peut faire pencher la balance en faveur de cette gamme pour ceux qui hésitent avec la gamme Pure Power qui demeure avec son mode “rails multiples” (2 rails de 12 V).
En fonction de la puissance du bloc, le rail de 12V affiche l’intensité suivante :
- 750 w : 62.5 A.
- 850 w : 70.8 A.
- 1000 w : 83.3 A.
- 1200 w : 100 A.
- 1500 w : 125 A.

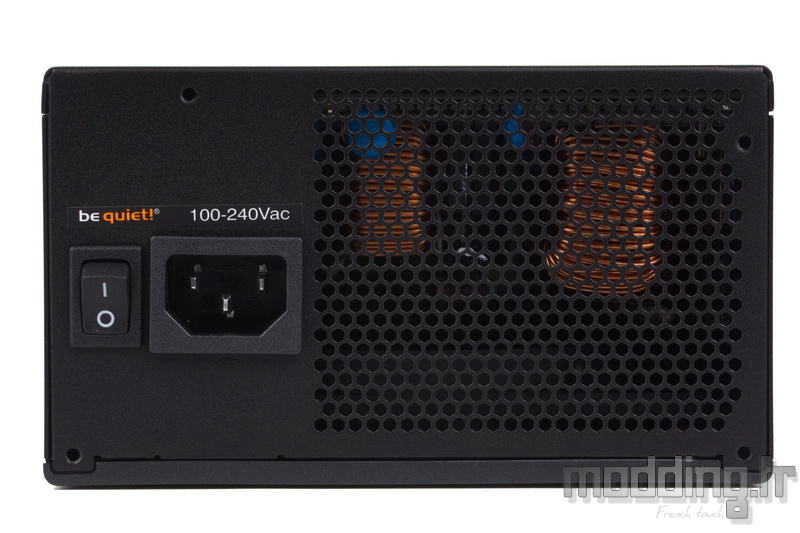

A l’arrière, la grille occupe les 2/3 de la superficie.
La prise secteur s’accompagne de son interrupteur.
be quiet! appose son logo sous la forme d’un petit autocollant.
Le dessus du bloc reste vierge d’une quelconque décoration.
Un aspect que l’on apprécie pour peu que le cache-alimentation soit doté d’une grille sur son plateau supérieur.
La Straight Power 12 garde bien sûr une complète modularité des câbles.

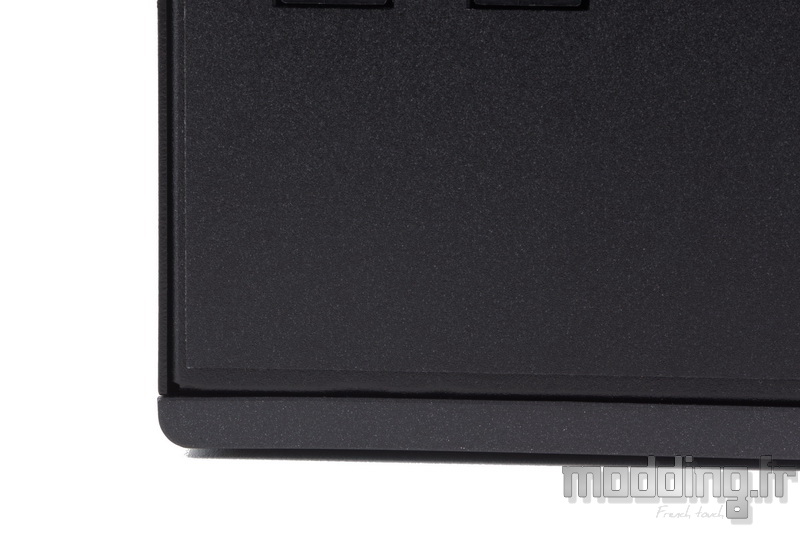

Les inscriptions ne sont pas directement retranscrites sur la paroi.
be quiet! met en place un large autocollant imitant la couleur et l’aspect de la peinture poudrée.
En fonction de la gamme à laquelle appartient l’alimentation, be quiet! varie l’implantation des diverses prises.
Ainsi une Pure Power 12 M dispose d’une répartition totalement différente de cette Straight Power 12 tout comme la Dark Power 13.
Sur la partie gauche du bloc (bien au fond du cache-alimentation), nous avons les prises alimentant la carte graphique.
On compte deux prises PCIe auxquelles vient se rajouter la prise PCIe 5.0.
Les modèles de 1200 W et 1500 W affichent deux prises PCIe 5.0 comme sur la Dark Power Pro 13.
Tout comme cette dernière, ces modèles sont donc capables d’alimenter deux cartes graphiques de nouvelle génération disposant de cette connectique 12VHPWR, voire une carte graphique qui possède deux connectiques 12VHPWR (comme la RTX 4090 HOF de Galax).
Pour l’ensemble des Straight Power 12, la puissance maximale délivrée sur une seule prise PCIe 5.0 est de 600 W.
Concernant les deux modèles 1200 W et 1500 W, lorsque les deux prises PCIe 5.0 sont utilisées, la puissance maximale délivrée sur l’ensemble de ces deux prises varie en fonction de la puissance du bloc :
- Straight Power 12 1500 W : 1000 W max.
- Straight Power 12 1200 W : 800 W max.
Au centre, nous avons les trois prises pour périphériques.
Puis nous avons les deux prises (P8) pour les câbles CPU et pour finir, les deux connecteurs (MB) dédiés au câble ATX.
C’est sur ce côté du bloc que nous avons le petit autocollant “Warranty void if removed” qui scelle l’ouverture du bloc.
Si l’on passe outre, on peut dire adieu à la garantie de 10 ans.
Toutefois, on peut constater qu’à peine l’alimentation sortie de sa boite, le scellé commence à se cisailler.

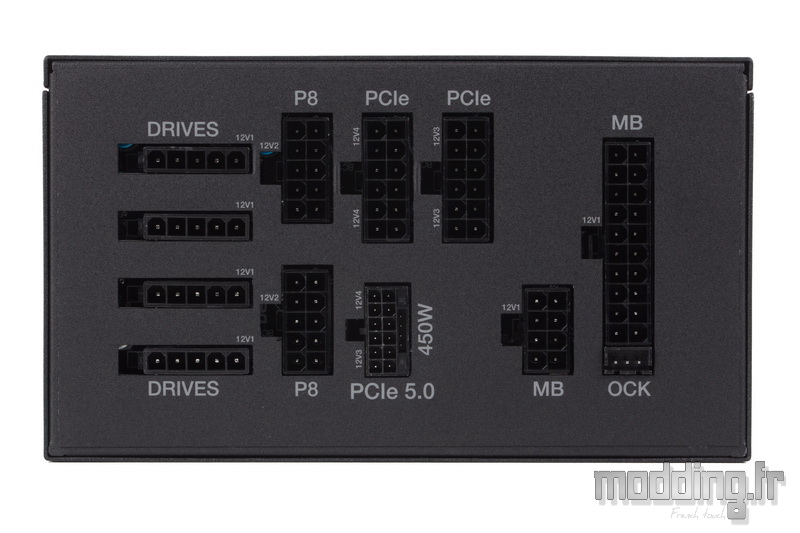

La face ventilée de la Dark Power 13 arbore une grille de type Mesh.
Celle de la Pure Power 12 M arbore une grille des plus basiques.
La Straight Power 12 reprend le style vu sur la Straight Power 11, à savoir une rangée de 14 tiges métalliques dont les extrémités s’implantent dans une structure en plastique.
La finition est excellente avec un aspect nickelé noir de chaque tige en métal.
On retrouve la même attention au niveau des vis qui sont tout aussi discrètes avec une tête fraisée à 6 pans.
Le ventilateur se chargeant de refroidir les composants électroniques est issu de la série Silent Wings avec son cadre en forme de corolle.
Nous retirons les 4 petites vis à 6 pans situées aux 4 coins de la grille ce qui nous permet d’ouvrir le bloc en deux parties et, au passage, de cisailler le scellé de garantie.

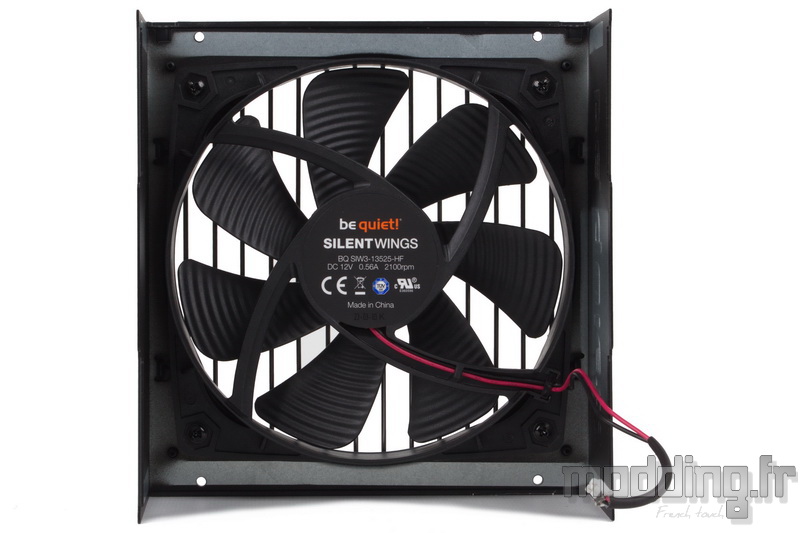

Le refroidissement des composants électroniques est assuré par un ventilateur Silent Wings se présentant dans une version en 135 mm de diamètre.
Nous retrouvons l’aspect caractéristique des pales présentant les stries qui ont pour but d’optimiser le flux d’air tout en réduisant le niveau sonore.
Le moteur à 6 pôles tout comme le roulement FDB (Fluid Dynamic Bearing) jouent aussi un rôle dans la diminution du niveau sonore et optimisent la fiabilité dans le temps en réduisant les vibrations.
La vitesse de rotation maximale du ventilateur dépend de la puissance du bloc :
- 750 W : 1800 tr/min.
- 850 W : 2100 tr/min.
- 1000 W : 2100 tr/min.
- 1200 W : 2600 tr/min.
- 1500 W : 2600 tr/min.
La vitesse varie en fonction de la charge comme définie par le graphique ci-dessous.
Le mode hybride arrêtant la rotation des pales ne semble toujours pas être dans le cahier des charges de la marque.
be quiet! préfère garder, à juste titre, un minimum de souffle d’air afin de refroidir activement ses composants électroniques. D’autant plus qu’il faut réellement coller notre oreille contre la grille afin de percevoir le bruit du souffle émis par la rotation des pales du ventilateur.
Nous constatons par ailleurs que la vitesse de ce dernier n’augmente réellement qu’aux alentours de 65 % de charge.
La vitesse minimale oscille entre 400 tr/min et 415 tr/min pour notre modèle en 1000 W.
La platine en plastique, qui retient les extrémités des tiges métalliques de la grille, est clipsée à la paroi en acier du bloc sur laquelle est aussi vissé le ventilateur.
be quiet! a légèrement modifié l’implantation des composants au sein du PCB par rapport à la Straight Power 11.
On vous propose d’ailleurs une image juxtaposée des deux générations d’alimentation en bas de cette page.
PCB noir estampillé du logo be quiet!, gros condensateurs (dont un vêtu de noir), radiateur étroit, la disposition de ces composants est aérée afin de laisser le flux d’air, engendré par le ventilateur, s’infiltrer dans tous les recoins pour assurer un refroidissement optimal.
La certification demeure dans la norme 80+ Platinum comme avec la précédente génération, avec un rendement de 93.9 % à 50% de charge (230 V) pour notre modèle en 1000 W.
Pour le moment, le laboratoire Cybenetics n’a pas encore testé cette nouvelle gamme d’alimentation.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP/SCP et SIP.
Avec la génération 12 de la Straight Power, le standard ATX passe dans sa version 3.0 avec l’intégration de la norme PCIe 5.0.
Ainsi, l’alimentation gère les pics de puissance (et ce, jusqu’au double de sa puissance nominale maximale (sur une courte période de 100µs)), comme définie dans les spécifications de cette norme ATX 3.0.
Toutefois, ces pointes de puissance (pour les cartes PCIe de 300 à 600 W) ne sont autorisées que lorsque le connecteur 12VHPWR est utilisé, et non avec les connecteurs PCIe 6+2 broches. Cette notion différencie une alimentation ATX 3.0 de l’utilisation d’un adaptateur 12VHPWR/PCIe sur une alimentation ATX 2.xx qui ne va pas gérer ces pics.
En effet, ces excursions de puissance au-delà des limites des alimentations ATX 2.xx, même très brèves, peuvent entraîner des dysfonctionnements de la carte ou du système, voire activer la protection contre les surintensités de l’alimentation (OCP) et donc une extinction du PC (à moins de posséder une alimentation d’une puissance plus que confortable, supérieure à 1000 W, plus enclin à absorber ces pics).
Rendez-vous sur le site EDC Intel ou tomshardware pour avoir un maximum de détails.
A priori, le PCB des Straight Power 12 en 1200 W et 1500 W est quelque peu diffèrent de celui des modèles en 750 W, 850 W et 1000 W.
Pour ces 2 modèles, le bloc passe de 160 mm à 180 mm de profondeur, le PCB accroit sa surface afin d’intégrer un plus grand nombre de condensateurs et certainement la présence de deux transformateurs principaux placés en parallèle comme sur la Dark Power Pro 13.
La partie AC (Alternative Current) s’associe avec des composants chargés de filtrer le signal électrique et de supprimer les interférences électromagnétiques (filtre EMI/EMC).
On note que be quiet! a supprimé un peu plus les fils, les remplaçant par un petit PCB directement soudé aux différentes connectiques de la prise et de l’interrupteur.
Entre les deux bobines, nous avons le petit radiateur (avec ses 4 ailettes) qui dissipe la chaleur émise par les MOSFETs Full Bridge pour l’étage LLC.
Un large radiateur se positionne sur le bord de l’alimentation.
Il se charge de refroidir les MOSFETs ainsi qu’une diode de boost participant au convertisseur PFC (Correcteur du facteur de puissance).
Le circuit LLC se charge d’harmoniser le signal de la tension alternative.
La partie inducteur (L) de ce circuit et la partie condensateur (C) se positionnent entre les deux gros condensateurs primaires et le transformateur principal.
Cette technologie LLC utilise à fois la fonction PWM (modulation de largeur d’impulsion) ainsi que la modulation de fréquence (FM) pour ajuster la transformation du courant.
Cela permet d’obtenir une plus grande efficacité dans la transformation principale du courant.
Après le transformateur principal…
… Le courant est rectifié et devient du 12 V avec la contribution de la technologie SR (Synchronous Rectifier) qui se traduit par des MOSFETs placés sous le PCB primaire et refroidis par ces radiateurs en aluminium.
On retrouve le convertisseur DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Sur la partie droite du PCB, nous avons le contrôle du ventilateur qui inclut la courbe de ventilation et la protection anti-surchauffe (OTP).
Du côté primaire, nous avons 2 gros condensateurs , l’un d’eux est un Rubycon 105ºC de 450V avec 390µF .
L’autre est un Nippon Chemi-con 105ºC de 400V et une capacité de 470µF.
Un petit mélange des deux principales marques japonaise sur ce type de composants.
L’aspect modulaire de l’alimentation permet de ne plus avoir un seul câble au sein des composants. Le PCB secondaire est directement soudé sur le PCB primaire.
Cette absence de fil améliore le flux d’air au sein des composants et il en résulte surtout une diminution des pertes de signal électrique grâce à ces branchements en direct par le biais des différentes soudures.
Les condensateurs secondaires sont tous issus de la marque japonaise Rubycon.
