L’alimentation :
Comme nous l’avons évoqué en introduction, il n’y a pas grand-chose de nouveau à se mettre sous la dent du côté du design du bloc.
Le style reste inchangé, à quelques petits détails, par rapport à celui de la Pure Power 12 M, lui-même très proche de la Pure Power 11 FM. Un design éprouvé, sobre et fonctionnel, dans la continuité des générations précédentes.
Le bloc affiche une profondeur de 160 mm, ce qui le place dans la moyenne pour une alimentation modulaire de cette puissance, et accuse un poids de 2,64 kg.

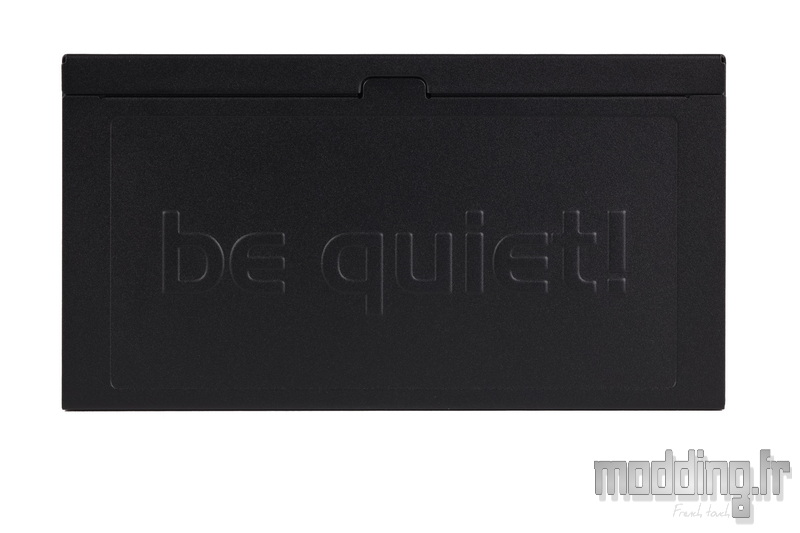

L’une des parois latérales du carénage arbore sobrement le logo be quiet!, fidèle à l’esthétique épurée de la marque.
Les observateurs les plus attentifs remarqueront une petite différence subtile par rapport à la Pure Power 12 M : les vis d’assemblage reliant les deux parties du carénage ne sont plus visibles sur les flancs du bloc.
En réalité, ces vis ont été déportées sur la face ventilée, un choix sans doute motivé par des considérations esthétiques ou de simplification de l’assemblage.

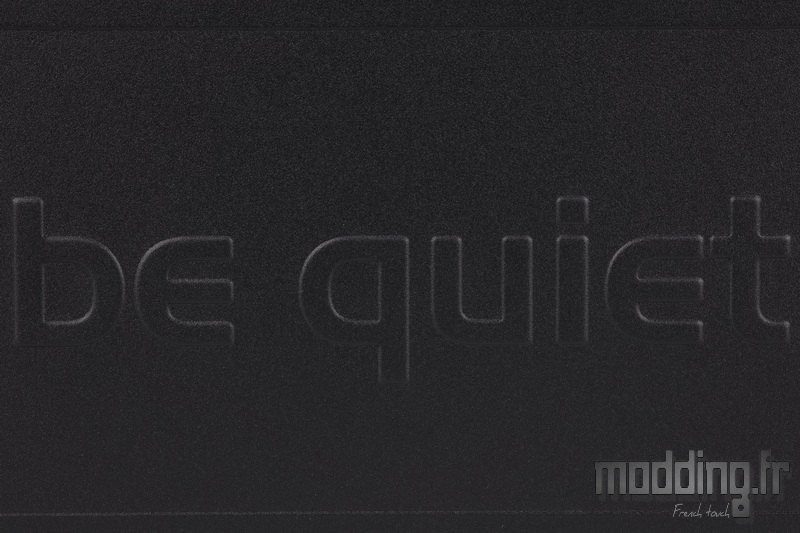

Le logo be quiet! est directement embouti dans la plaque en acier de cette face latérale, sans ajout de texture ni de couleur, contribuant à l’aspect minimaliste et robuste du bloc.
L’ensemble du carénage est recouvert d’une peinture noire, avec un fini légèrement poudré, à mi-chemin entre mat et satiné, qui offre à la fois une bonne résistance aux traces et une esthétique discrète, conforme à l’identité visuelle de la marque.
La Pure Power 13 M, à l’image de sa prédécesseure, privilégie une installation avec la face ventilée orientée vers le sol, afin d’optimiser le flux d’air et limiter le bruit perçu.
Cette préférence d’installation se confirme par l’orientation de l’étiquette située sur le côté opposé, qui reste ainsi visible du côté des coulisses du boîtier PC lorsque l’alimentation est montée, comme c’est souvent le cas chez be quiet!, avec la face ventilée tournée vers le sol.

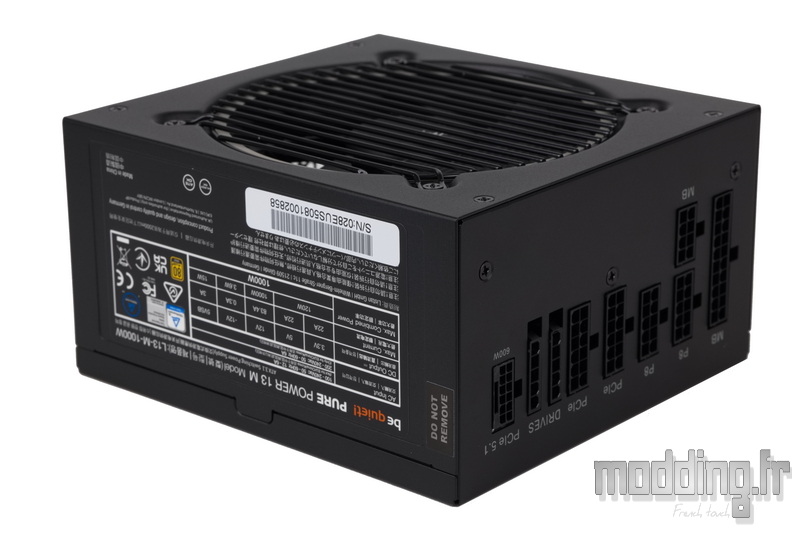

Plusieurs informations sont retranscrites sur cette large étiquette adhésive, qui présente l’avantage de pouvoir être retirée facilement, laissant ainsi la paroi totalement vierge de toute inscription si on le souhaite.

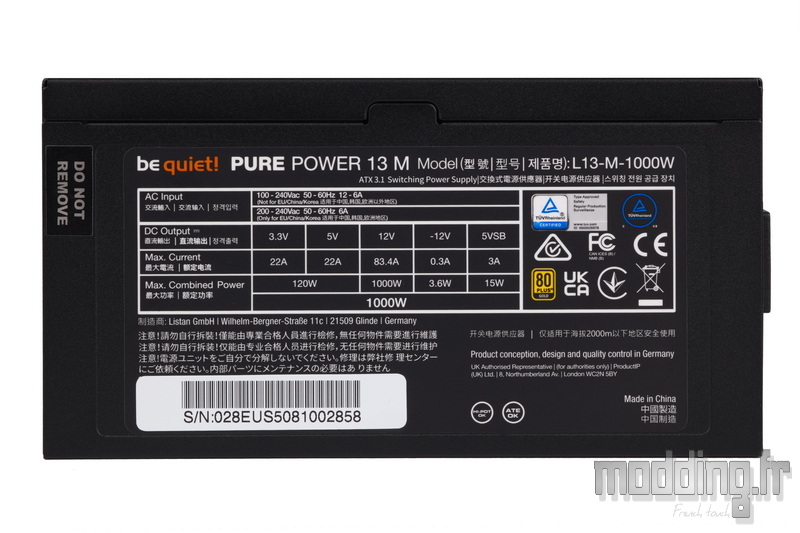

Outre le logo de la marque et le nom du modèle, on trouve un tableau détaillant les caractéristiques électriques du modèle 1000 W testé.
Historiquement partisan du concept de rails multiples, be quiet! adopte désormais, à l’image de ses dernières alimentations telles que les Dark Power, Straight Power ou encore la Power Zone 2, une conception basée sur un rail 12 V unique pour cette dernière génération de la Pure Power.
Voici les intensités maximales délivrées par ce rail unique en fonction de la puissance de chaque bloc :
- 550 W : 45.8 A
- 650 W : 54.1 A
- 750 W : 62.5 A
- 850 W : 70.9 A
- 1000 W : 83.4 A

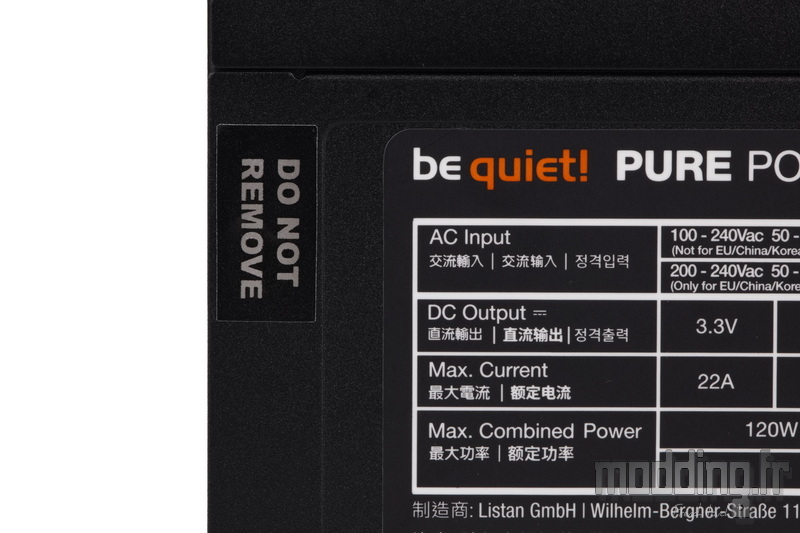

On remarque la présence d’un petit adhésif noir portant la mention « Do not remove », remplaçant l’ancien avertissement « Warranty void if removed ».
Les quatre vis d’assemblage du carénage ont été déportées sur la face ventilée. Toutefois, be quiet! conserve une cinquième vis sur cette paroi latérale, dissimulée sous ce scellé, pour garantir l’intégrité du produit.

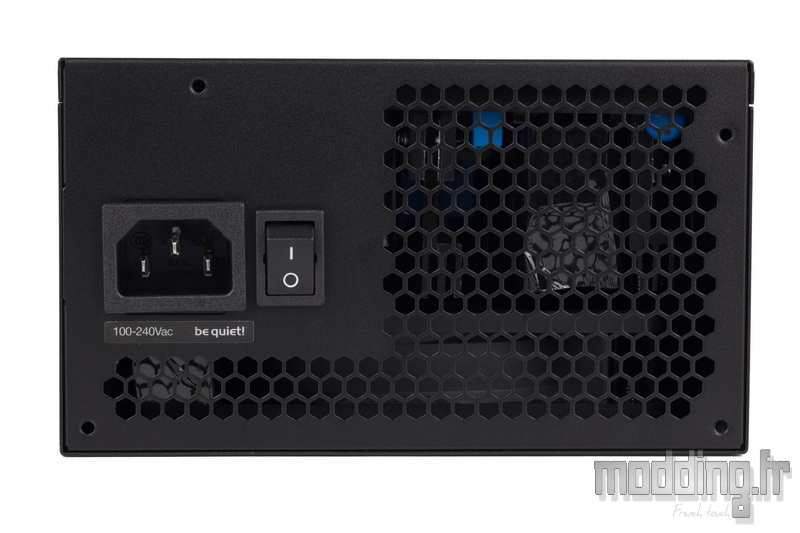

L’arrière du bloc est dominé par une grille en nid d’abeilles, conçue pour favoriser l’extraction de l’air chaud généré par les composants électroniques.
On remarque que la marque a modifié l’aspect de cette grille en optant pour des orifices plus larges, dans le but d’améliorer le flux d’air et l’efficacité du refroidissement.

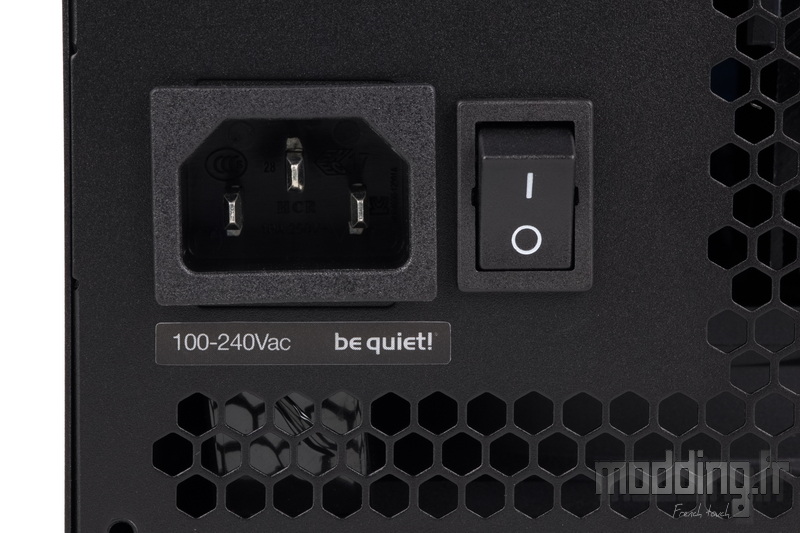

La prise secteur s’accompagne de son interrupteur.
be quiet! appose son logo sous la forme d’un petit autocollant.

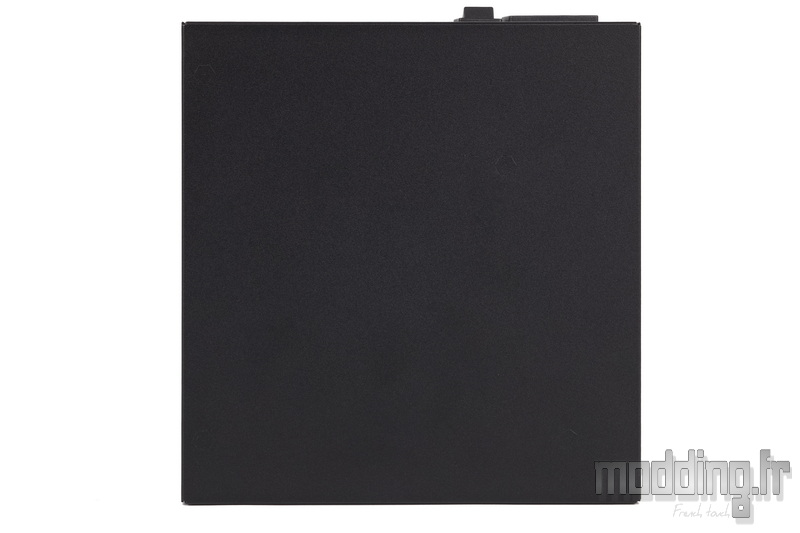

Le dessus du bloc reste vierge d’étiquette, un détail appréciable, surtout si le cache-alimentation est équipé d’une grille sur son plateau supérieur.

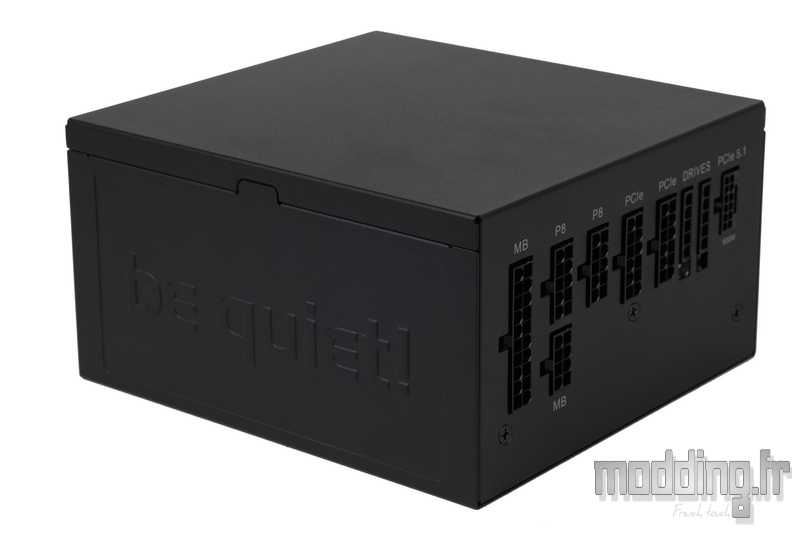

La Pure Power 13 M conserve bien entendu une modularité totale de ses câbles.
L’identification de chaque type de prise est imprimée directement sur la peinture du carénage, facilitant ainsi leur repérage.

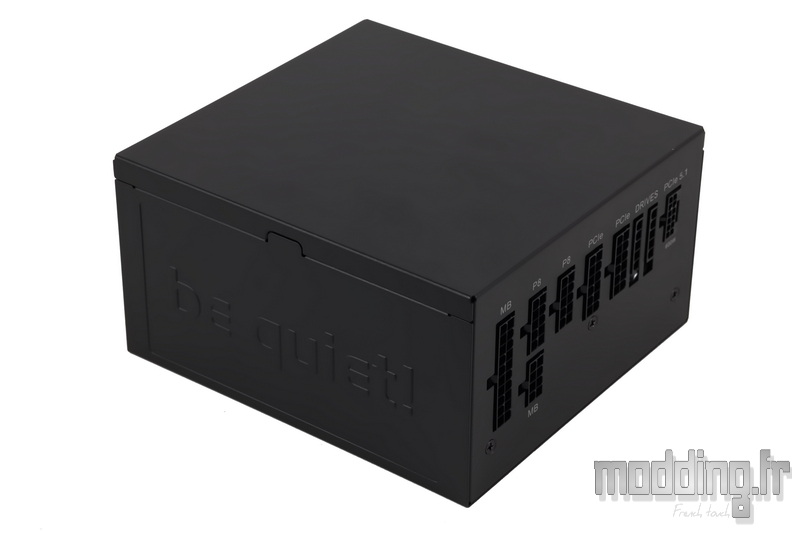

Les prises sont disposées sur un plan vertical, ce qui permet une organisation claire et un branchement simplifié.

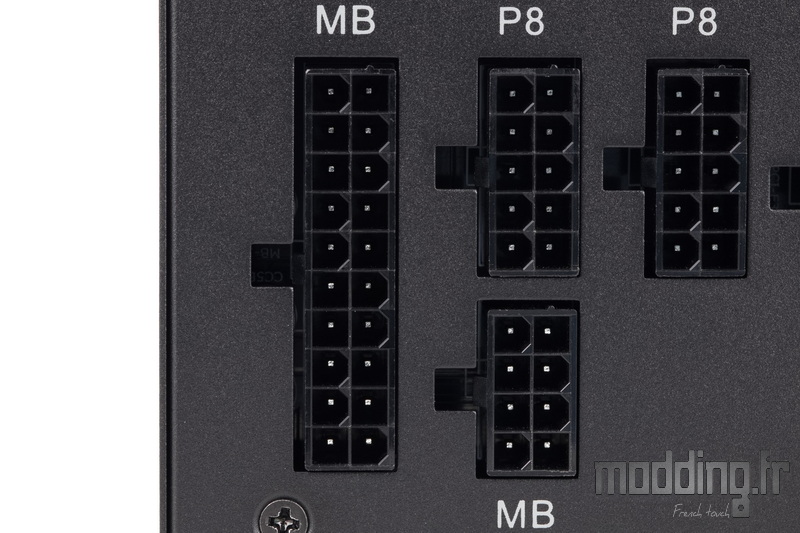

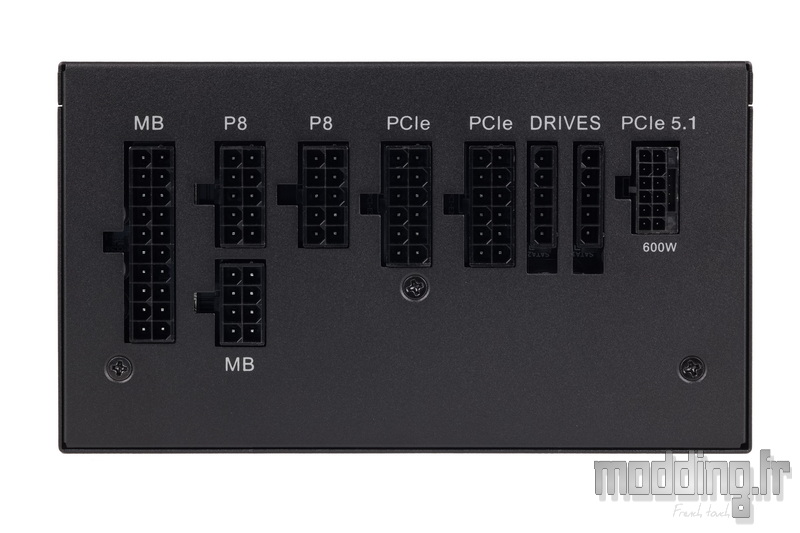

Sur la gauche, contre la paroi du cache-alimentation, se trouvent les prises dédiées au câble ATX 24 broches, ainsi que deux prises spécifiques pour les câbles CPU.

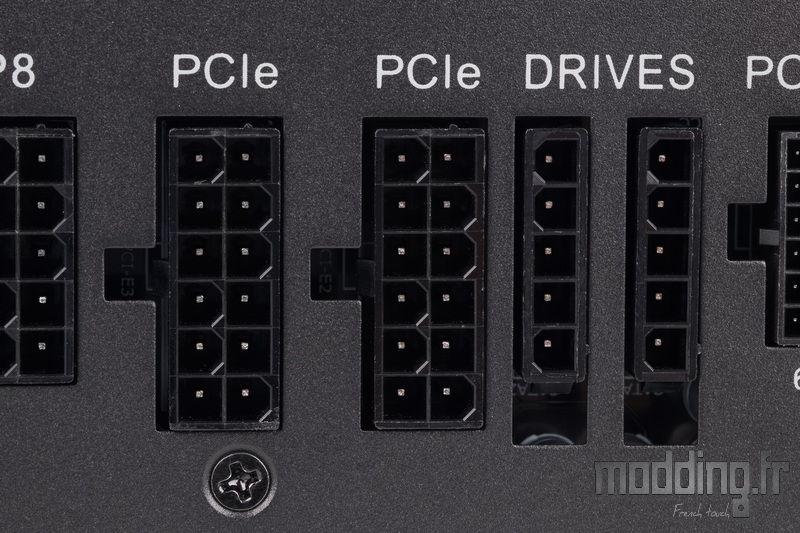

Viennent ensuite les deux prises PCIe, suivies des deux prises dédiées aux câbles périphériques.
Il est intéressant de noter que be quiet! a réduit le nombre de prises pour les périphériques à deux, contre trois sur la Pure Power 12 M.
Cette évolution reflète probablement un changement dans les usages actuels, avec une diminution du nombre de périphériques connectés directement à l’alimentation, notamment grâce à la généralisation des unités de stockage désormais reliées directement à la carte mère via des interfaces NVMe.
On termine par la prise PCIe 5.1, située du côté opposé aux prises ATX, ce qui facilite la connexion et permet de bien vérifier le bon branchement du câble 12V-2×6.
La puissance maximale délivrée par cette prise PCIe 5.1 est de 600 W pour notre modèle 1000 W, ainsi que pour les versions 850 W et 750 W.
Pour le modèle 650 W, la puissance maximale est de 450 W, tandis que la plus petite alimentation de la gamme, la 550 W, est limitée à 300 W sur cette prise.
Le style de la face ventilée ne change pas par rapport aux générations précédentes.

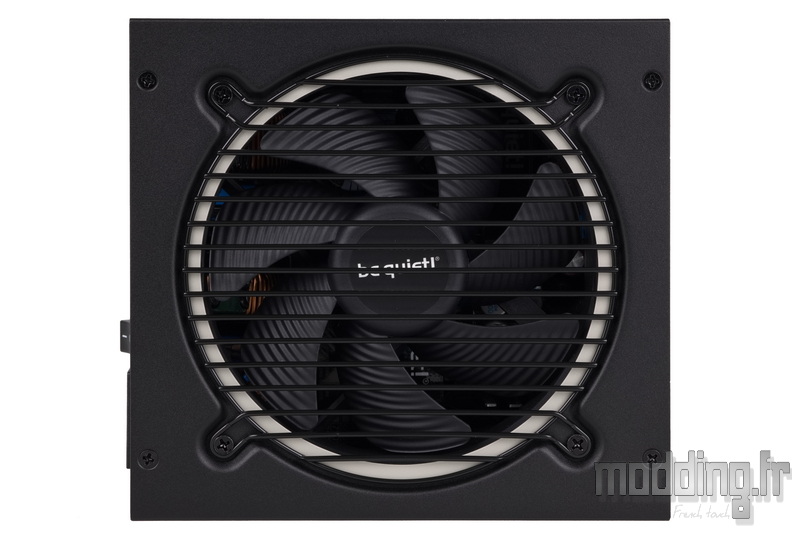

On retrouve la couleur grise du cerclage qui encadre le ventilateur de 120 mm installé sous la grille.
Les nombreuses stries présentes sur les pales sont une signature caractéristique des ventilateurs de la marque allemande, conçues pour optimiser le flux d’air et réduire le bruit.

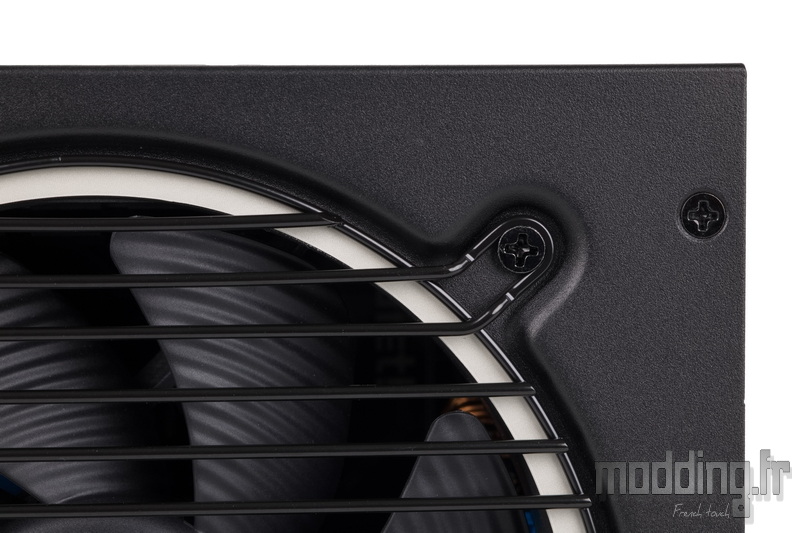

La grille, quant à elle, reste basique et fonctionnelle, fixée directement au carénage par quatre vis spécifiques.
Par ailleurs, les vis d’assemblage, qui étaient auparavant situées sur les parois latérales de la Pure Power 12 M, ont été déplacées et prennent désormais place aux quatre coins de la face ventilée.
Nous retirons ces quatre petites vis ainsi que la vis dissimulée sous le scellé sur la paroi latérale, afin de séparer les deux parties du carénage.
Bien entendu, cette opération est réalisée dans le cadre de notre examen des entrailles de l’alimentation. En utilisation normale, il n’est nul besoin d’ouvrir le bloc, d’autant plus que cela entraîne la suppression du scellé et donc la perte de la garantie de 10 ans qui accompagne la Pure Power 13 M.

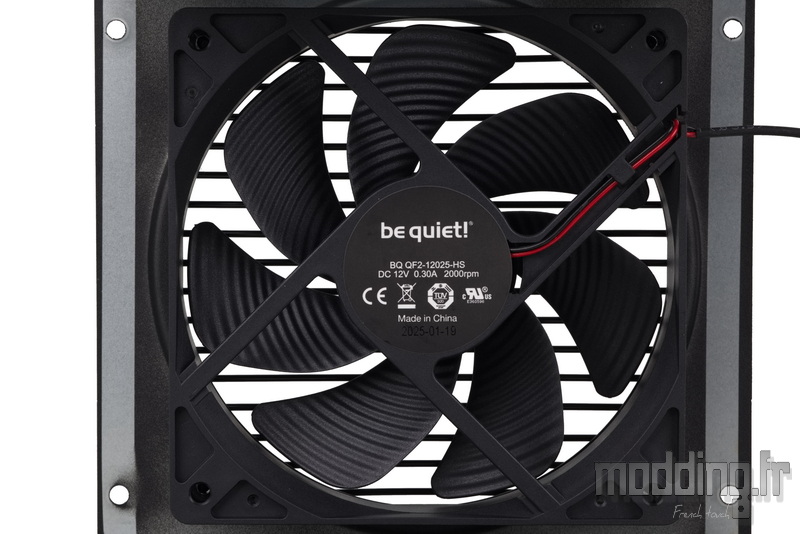

Le ventilateur de 120 mm est équipé d’un roulement de type Rifle Bearing, reconnu pour sa durabilité et son fonctionnement silencieux.
Sa vitesse maximale atteint 2000 tours par minute sur les versions 850 W et 1000 W, tandis qu’elle est limitée à 1800 tr/min sur les autres modèles de la gamme.
Petite, voire grosse nouveauté sur ce modèle d’alimentation : l’introduction du refroidissement semi-passif.
Jusqu’à présent, be quiet! maintenait une vitesse minimale sur la ventilation de ses alimentations, même à faible charge, garantissant un flux d’air constant pour refroidir les composants tout en produisant un niveau sonore si bas qu’il était quasi imperceptible, même en collant l’oreille à la face ventilée.
Cette fois, initié sur la Power Zone 2, be quiet! semble céder aux appels de la concurrence, qui a largement adopté le mode semi-passif. Ainsi, lorsque la charge est faible, le ventilateur s’arrête complètement et ne redémarre que lorsque la demande de refroidissement dépasse environ 50 % de la charge.
De plus, une fois la charge redescendue sous ce seuil, une période de ventilation de 2 à 5 minutes est déclenchée pour évacuer la chaleur résiduelle. Ce système évite les démarrages et arrêts fréquents du ventilateur, assurant une gestion thermique plus fluide et moins de nuisances sonores. Par ailleurs, le ventilateur continue de tourner brièvement après l’extinction du PC pour dissiper la chaleur restante.

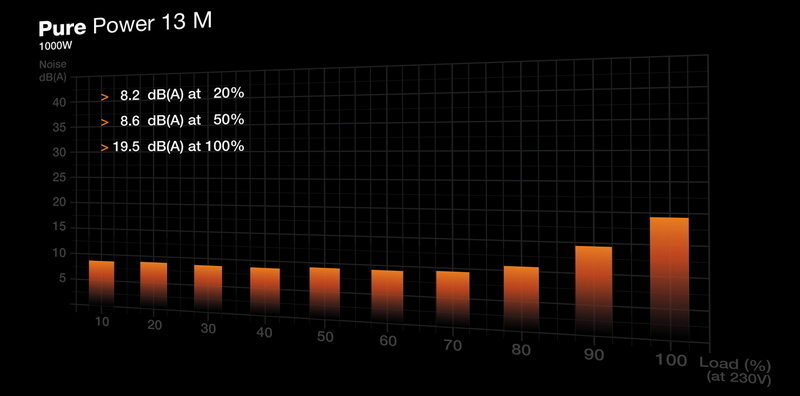

Grâce à ce système de refroidissement à faible nuisance sonore, la Pure Power 13 M décroche la note A+ dans la classification “Noise Rating” de Cybenetics.
Peu de changements visibles à l’extérieur du bloc par rapport à la génération précédente de la Pure Power, mais l’électronique a été complètement revisitée !
Elle reprend dans les grandes lignes l’architecture que nous avions déjà observée lors de l’ouverture de la Power Zone 2.
Certainement conçue par FSP, déjà à l’origine de la Power Zone 2, la Pure Power 13 M reprend une architecture interne familière.
Le PCB noir, estampillé du logo be quiet!, accueille de gros condensateurs noirs ainsi que des radiateurs fins, eux aussi noirs.
La disposition aérée des composants favorise une circulation efficace de l’air généré par le ventilateur, garantissant ainsi un refroidissement optimal des différents éléments internes.
La certification 80+ Gold garantit un rendement énergétique atteignant 94,4 % à 50 % de charge (230 V) pour notre modèle 1000 W.
Le laboratoire Cybenetics classe également cette alimentation en Gold.
Comme la majorité des alimentations modernes, elle bénéficie des protections OVP (sur-tension), UVP (sous-tension), OCP (sur-courant), OPP (surpuissance), OTP (sur-température), SCP (court-circuit) et SIP (surintensité de puissance).
Le standard ATX 3.1 est respecté, avec notamment l’intégration de la norme PCIe 5.1.
Officiellement établie en septembre 2023, cette norme succède à l’ATX 3.0 et introduit la révision 5.1 du connecteur PCIe, marquant la transition du controversé connecteur 12VHPWR vers le nouveau 12V-2×6.
Ce nouveau connecteur apporte plusieurs améliorations mécaniques, visant à renforcer la sécurité et à réduire les risques liés à l’utilisation du 12VHPWR.

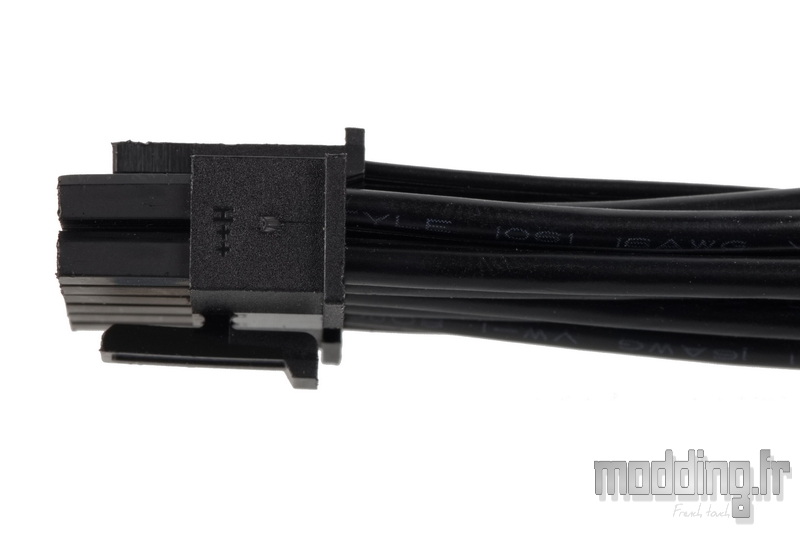

Le connecteur 12V-2×6 se distingue du 12VHPWR par le sigle H++, contre H+ pour son prédécesseur.
La principale différence réside dans la longueur des broches :
- Les 12 bornes conductrices sont plus longues, ce qui augmente la surface de contact, améliore la conductivité et réduit les températures.
- Les 4 broches de détection sont plus courtes, permettant à la carte graphique de s’éteindre immédiatement en cas de connexion imparfaite.
Cette mise à jour corrige les problèmes rencontrés avec le 12VHPWR, notamment les connecteurs fondus observés, en particulier du côté de la carte graphique.

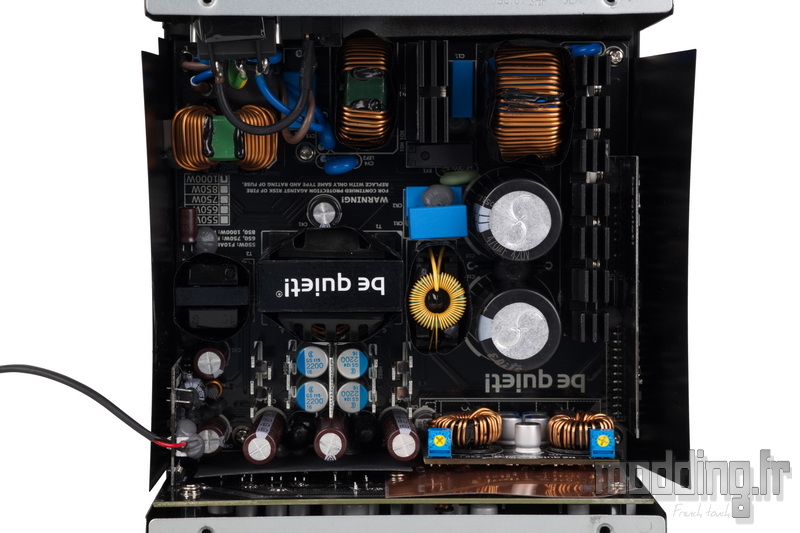

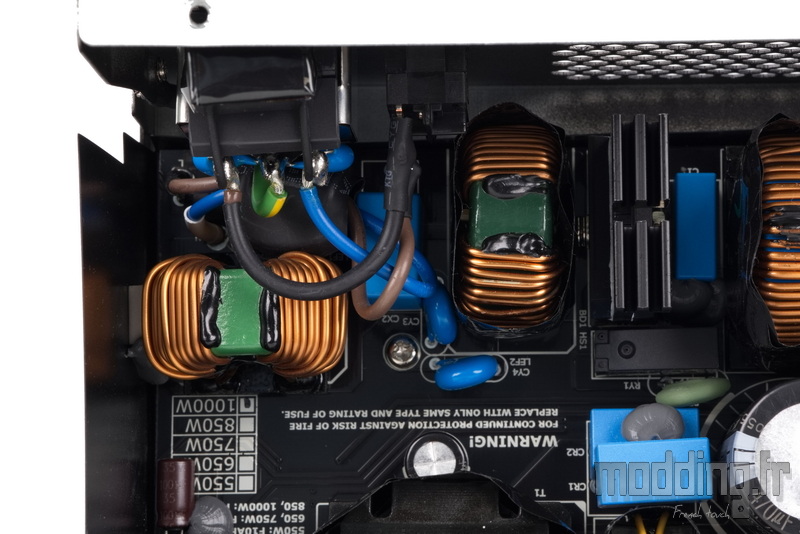

La partie AC (courant alternatif) est associée à des composants dédiés à la filtration du signal électrique et à l’élimination des interférences électromagnétiques (filtre EMI/EMC).
On remarque que be quiet! a opté pour une approche plus épurée en réduisant la quantité de câbles, en les remplaçant par un petit PCB directement soudé aux connecteurs de la prise et de l’interrupteur.

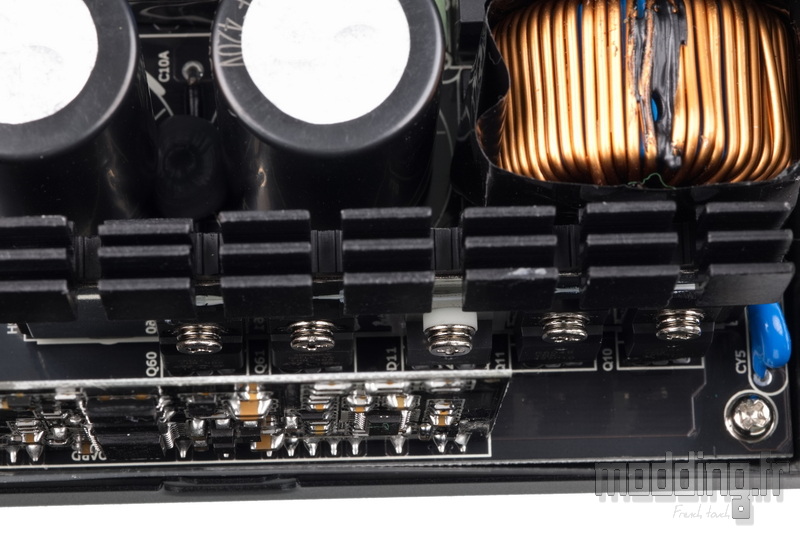

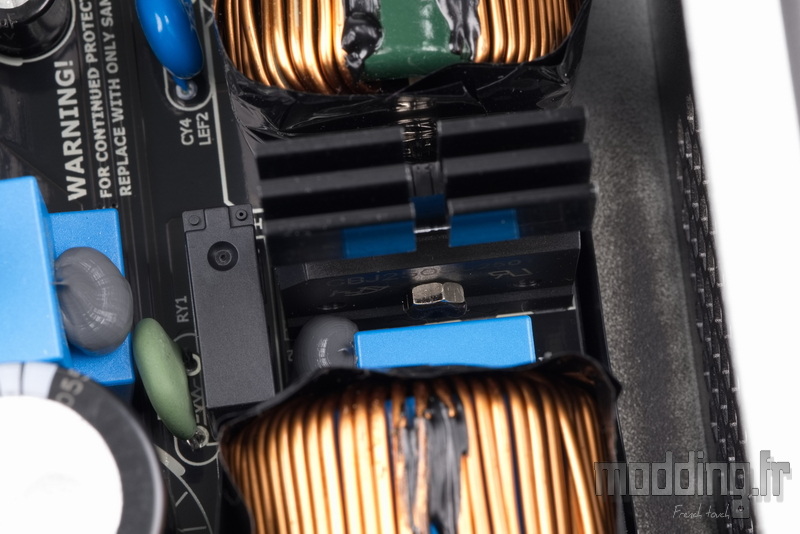

Entre les deux bobines, nous avons le petit radiateur (avec ses 3 ailettes) qui dissipe la chaleur émise par les deux MOSFETs Half-Bridge pour l’étage LLC.
Un large radiateur se positionne sur le bord de l’alimentation.
Il se charge de refroidir les MOSFETs ainsi qu’une diode de boost participant au convertisseur PFC (Correcteur du facteur de puissance).
Le circuit LLC se charge d’harmoniser le signal de la tension alternative.
La partie inducteur (L) de ce circuit et la partie condensateur (C) se positionnent entre les deux gros condensateurs primaires et le transformateur principal.
Cette technologie LLC utilise à fois la fonction PWM (modulation de largeur d’impulsion) ainsi que la modulation de fréquence (FM) pour ajuster la transformation du courant.
Cela permet d’obtenir une plus grande efficacité dans la transformation principale du courant.

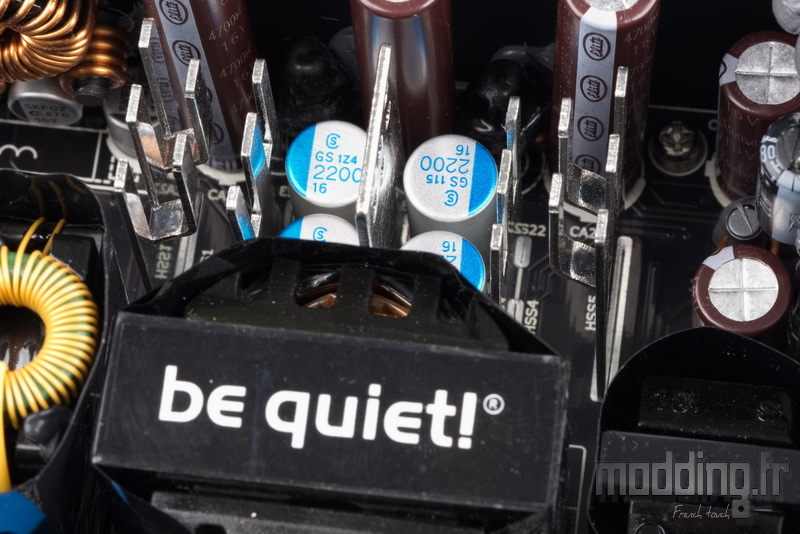

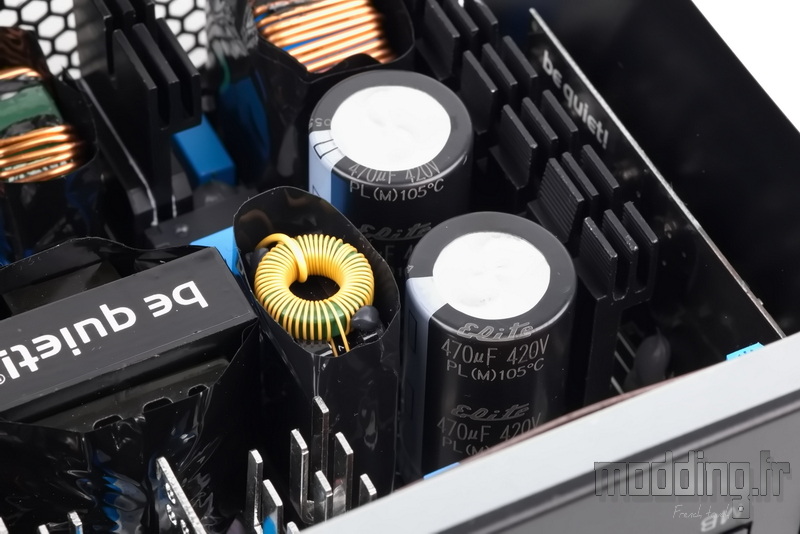

Du côté primaire, on retrouve deux gros condensateurs de marque Elite (Chinsan), d’origine chinoise, d’une capacité de 470µF.
Il semble que be quiet! réserve les condensateurs de marque japonaise pour ses gammes haut de gamme, comme les modèles Straight Power et Dark Power. Ces condensateurs japonais sont souvent considérés comme offrant une meilleure performance et une plus grande durabilité, d’où leur utilisation dans les gammes plus premium.

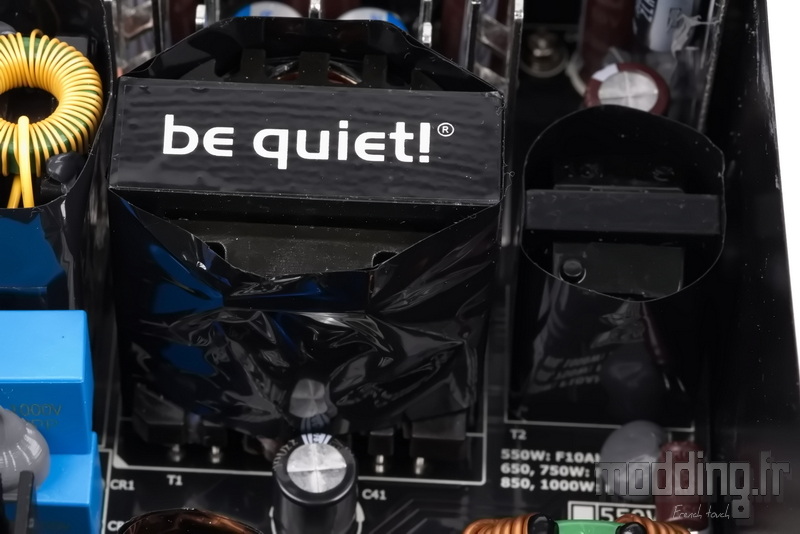

Après le transformateur principal…
… Le courant est rectifié et devient du 12 V avec la contribution de la technologie SR (Synchronous Rectifier) qui se traduit par des MOSFETs placés sous le PCB primaire et refroidis par ces radiateurs en aluminium.

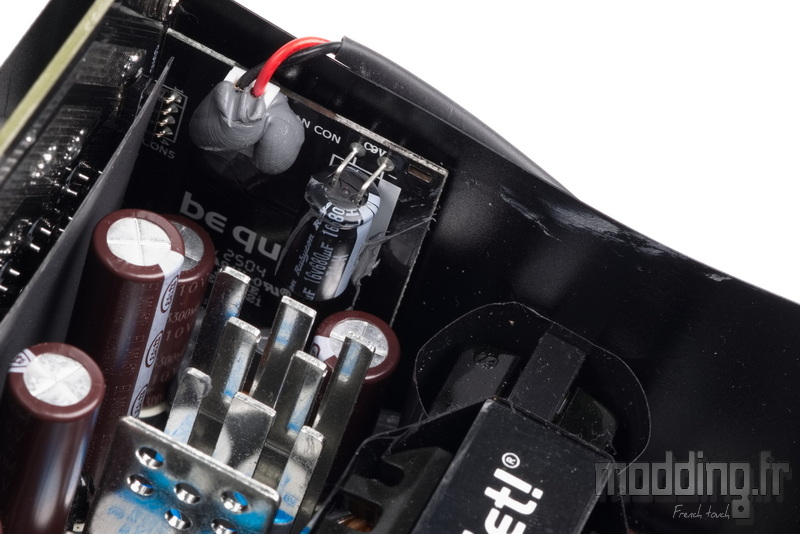

À leurs côtés, un petit PCB dédié assure la gestion de la ventilation, garantissant un refroidissement optimal des composants internes.

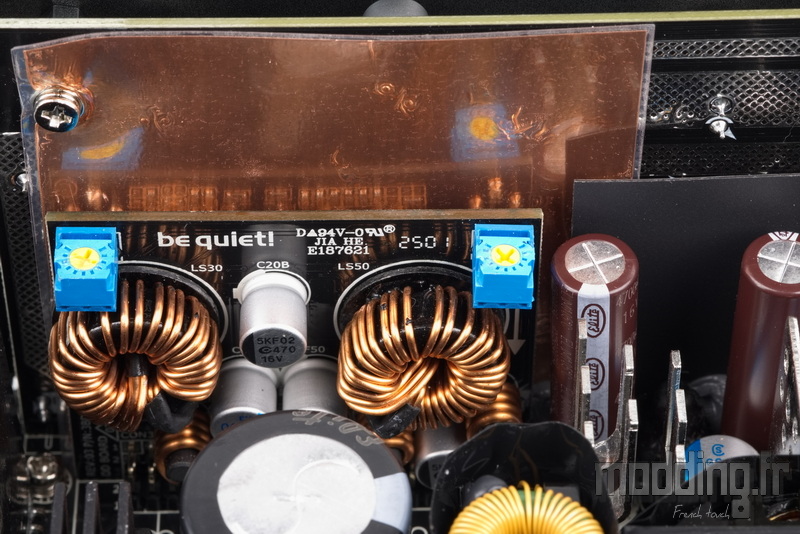

On retrouve un convertisseur DC-to-DC qui permet de générer les tensions +5 V et +3,3 V à partir du 12 V, offrant ainsi un courant plus stable et lissé.
Cela améliore la stabilité du système et contribue à prolonger la durée de vie des composants.
Une plaque en cuivre est intercalée entre ce petit PCB et celui sur lequel sont soudées les différentes prises de notre Pure Power 13 M.
